导读

企业IT的架构：自顶向下、模块式设计

1. 业务层（邮件、Foxmail web邮件的客户端等）
2. 应用系统层（实现业务的、Windows的VMware等）
3. 基础系统层（操作系统、数据库等）
4. 网络层（交换机、路由器等）
5. 机房层（承载服务器、网络设备的）

说明：这一块可以详细看看OSI七层网络模型、TCP/IP协议这块知识。

一、硬件设备

1、基础系统硬件-服务器（X86）

Dell R730前面板：8块磁盘（1）、显示器接口（2）、液晶面板（3）、USB接口（4）等

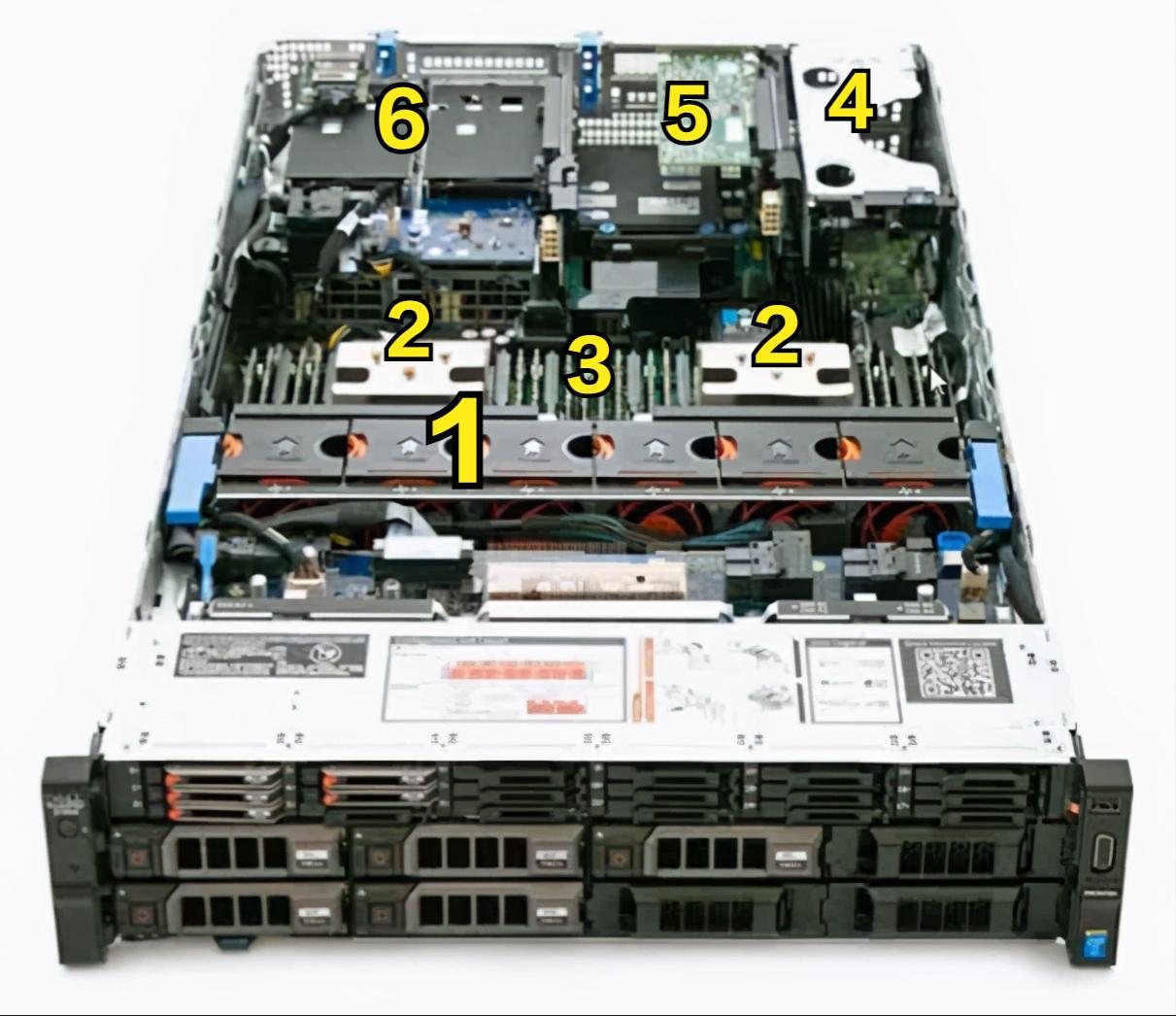

风扇（1）、CPU（2）、内存插槽（3）、电源模块（4）、扩展插槽（5）、磁盘阵列卡（6）

CPU（E5-2640 V4）

磁盘

常见的SSD、SAS、SATE三种，IDE现在用的较少。

磁盘打开后：磁头、盘面

可以看到在对4kb数据包进行连续读取得情况下，SSD的速度达到404MB/S，SAT达到190MB/S，SAS达到124MB/S。

网络

包括1Gb、10Gb、40Gb的网卡，接口有光口、电口，常用的模式有三种：

• mode = 0：平衡负载模式，自动备援，但需要Switch支援及设定
• mode = 1：自动备援模式，其中有一条线断线，其他线路将会自动备援
• mode = 6：平衡负载模式，有自动备援，不必Switch支援及设定

网卡：光口

网卡：电口

2、超融合设备

超融合基础架构：具备计算、网络、存储和服务器虚拟化等资源和技术，而且还包括备份软件、快照技术、重复数据删除、在线数据压缩等元素。多套单元设备可以通过网络聚合起来，实现模块化的无缝横向扩展（scale-out），形成统一的资源池。

设备支持定制，具有节省空间，降低功耗等优点。以前的操作系统安装位置放在Dom卡中，现在的话基本放在SSD卡中。

超融合设备前面板

3、服务器的配置

服务器常用的快捷键

• F2 进入bios
• F11 选择boot菜单
• F12 pxe启动
• Ctrl+H raid卡配置
• 远程管理

4、IBM小机

IBM小型机跟普通的服务器（也就是常说的PC-SERVER）是有很大差别的，最重要的一点就是IBM小型机的高RAS。

• 高可用性（Reliability）：计算机能够持续运转，从来不停机。
• 高可用性（Availability）：重要资源有备份，能够检测到潜在的问题，并能够转移其上正在运行的任务到其他资源，保障证生产持续运转；具有实时在线维护和延迟性维护的功能。
• 高服务性：（Serviceability）：实时在线诊断，确定根本问题所在，做出准确无误的修复。

IBM小型机：常用在国家统计局、全国海关信息中心、税务局、相关银行等

5、IBM大机

经典的z13系统可以最多支持10TB内存和多达8000台虚拟服务器，价格比较昂贵，基本上百万了。大机一般很少开机，开机的话一个月的电费需要5W，太贵。

6、集中式存储

EMC、IBM、Netapp三种

EMC的存储：前4块盘系统盘，剩下的盘存储数据

7、存储概念

• DAS（Direct Attach Storage）：是直接连接于主机服务器的一种存储方式，每台服务器有独立的存储设备，每台主机服务器的存储设备无法互通。
• SAN（Storage Area Network）：是一种高速光纤网络连接专业主机服务器的一种存储方式，位于主机群的后端，使用高速I/O连接方式。
• NAS（Network Attached Storage）：是一套网络存储设备，直接连在网络上并提供资料存取服务，如同一个数据文件服务系统，性价比高。

存储示意图

8、负载均衡

F5设备：目前全球范围内应用广泛的负载均衡设备为美国的F5

负载均衡：将负载（工作任务）进行平衡，分摊到多个操作单元上执行从而共同完成工作任务。例如Web服务器、FTP服务器、企业各类应用服务器等

F5的前面板：电口、光口、液晶面板等

目前企业采用上云模式，开虚拟机，启动负载均衡，达到效果。

关注我，每日分享更新，未完待续~
