某地新建一多功能综合性建筑，地下一层，地上28层，设备及变配电室布置于地下一层，主要负荷统计如下表。
|
用电设备组 |
设备功率（kW） |
台数 |
需要系数 |
cosΦ |
tanΦ |
备注 |
|
水泵 |
75 |
6 |
0.7 |
0.8 |
0.75 |
消防水泵2台 |
|
正常照明 |
2000 |
0.8 |
0.9 |
0.48 |
||
|
空调 |
500 |
0.7 |
0.8 |
0.75 |
||
|
应急照明 |
240 |
1 |
0.9 |
0.48 |
正常点燃80kW |
|
|
电梯 |
35 |
8 |
0.5 |
0.6 |
1.33 |
消防电梯2台 |
|
排烟风机 |
5.5 |
20 |
0.7 |
0.8 |
0.75 |
正常工作16台 |
已知有功功率同时系数取0.85，无功功率同时系统取0.95，电容器无功补偿容量为500kvar，试采用需要系数法计算该建筑的计算容量。
分析过程如下：需要系数法计算公式如下：
详情见《工业与民用供配电设计手册（第四版）》
计算范围(配电点)的总设备功率应取所接人的各用电设备组设备功率之和，并符合下列要求 :
(1)计算正常电源的负荷时，仅在消防时才工作的设备不应计人总设备功率 。
(2)同一计算范围 内的季节性用电设备(如采暖设备和舒适性空调的制冷设备)，应选取两者中较大者计人总设备功率。
(3) 计算备用电源的负荷时，应根据负荷性质和供电要求，选取应计人的设备功率。
按照上述原则，统计正常负荷如下：
|
用电设备组 |
设备功率（kW） |
台数 |
需要系数 |
cosΦ |
tanΦ |
备注 |
|
水泵 |
75 |
4 |
0.7 |
0.8 |
0.75 |
|
|
正常照明 |
2000 |
0.8 |
0.9 |
0.48 |
||
|
空调 |
500 |
0.7 |
0.8 |
0.75 |
||
|
应急照明 |
80 |
1 |
0.9 |
0.48 |
||
|
电梯 |
35 |
8 |
0.5 |
0.6 |
1.33 |
|
|
排烟风机 |
5.5 |
16 |
0.7 |
0.8 |
0.75 |

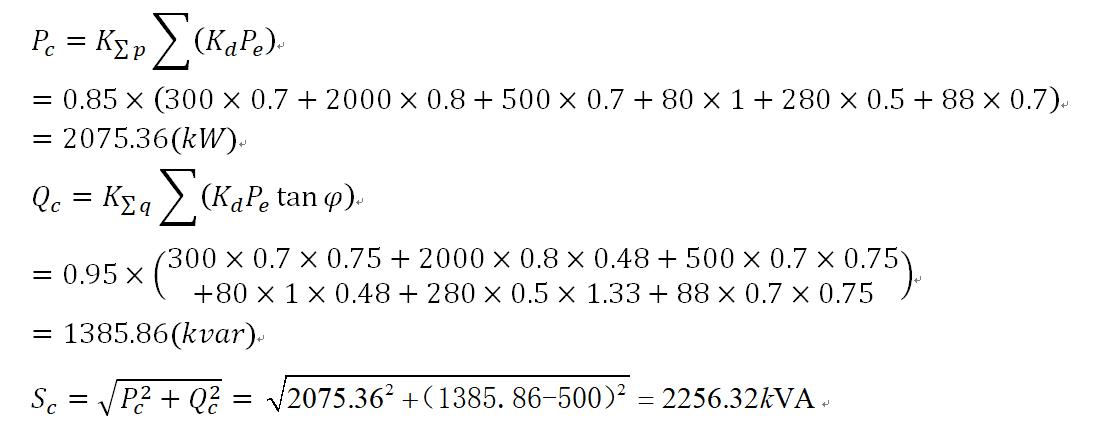

负荷计算如下：
