1A414000建筑工程材料
1A414010常用建筑结构材料
1A414013混凝土的性能和应用-2

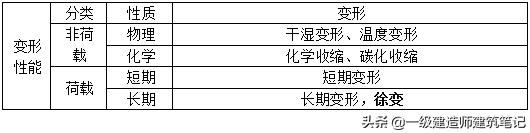

知识点三：混凝土的强度（题型特点：数字题）

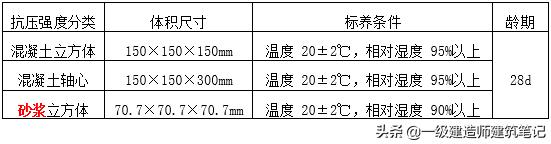

1.混凝土立方体抗压强度
立方体抗压强度：150×150×150mm的立方体试件标养28d。测得的抗压强度值为混凝土立方体试件抗压强度，以fcu表示，单位为N/mm²或 MPa。
2.混凝土立方体抗压强度标准强度与强度等级
C30即表示混凝土立方体抗压强度标准值30Mpa≤fcu,k＜35MPa（含 30，不含35）。
注:每个级差为:5N/mm2，c15~c80（一共十四个等级）
混凝土强度等级是混凝土结构设计、 施工质量控制和工程验收的重要依据。
3.混凝土的轴心抗压强度
在立方体抗压强度 fcu=10～55MPa的范围内，轴心抗压强度 fc=（0.70～0.80）fcu。
即轴心抗压强度为立方体抗压强度的70%~80%。如轴心抗压强度为35Mpa，则其立方体抗压强度为43.75~50Mpa。
4.混凝土的抗拉强度
混凝土抗拉强度只有抗压强度的1/20～1/10，且随着混凝土强度等级的提高，比值有所降低。
5.影响混凝土强度的因素
1）原材料因素：
水泥强度与水胶比、骨料的种类、质量和数量、外加剂和掺合料
2）生产工艺因素：
搅拌与振捣，养护的温度和湿度，龄期。
【注释】：
①混凝土抗压强度的测试是在标准养护条件下进行，即温度20±2℃，相对湿度95%以上，这是在养护室里对混凝土进行的养护，它不同于钢筋混凝土工程中混凝土底模拆除时要求的“同条件养护”。
同条件养护是指除了混凝土构件外用相同混凝土单独制作一组混凝土小试块，浇筑后跟混凝土结构放在一起，经历相同的温度、湿度进行养护，达到等效养护龄期后对小试块进行强度试验，则该小试块的强度可作为混凝土构件强度的重要依据。
混凝土试件不管是测强度还是用于建筑施工，都应满足28d 龄期，无一例外。
②生产工艺方面的因素包括：搅拌与振捣，养护的温度和湿度，龄期。（口诀：半岛养了一只温湿鸡）

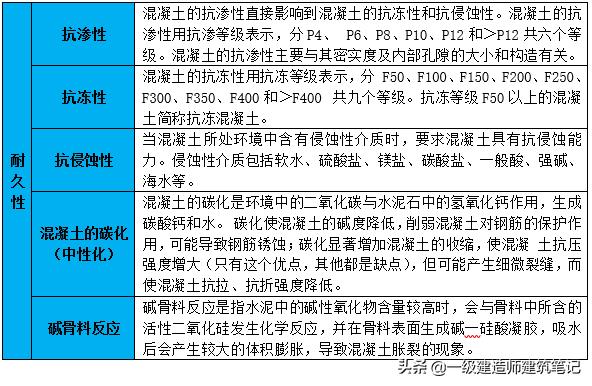

③混凝土碳化原理：环境中的二氧化碳与水泥石中的氢氧化钙作用，生成碳酸钙和水。反应方程式为：Ca(HO)2+CO2=CaCO3+H2O。由于氢氧化钙是中强碱，反映后碱度降低，削弱混凝土对钢筋的保护作用。
同时生成碳酸，容易引起钢筋锈蚀。混凝土反应收缩使混凝土抗压强度增大（唯一优点），但可能产生细微裂缝，既然容易产生裂缝，那么混凝土抗拉强度、抗折强度便会随之降低。
知识点四、混凝土外加剂的功能、种类与应用

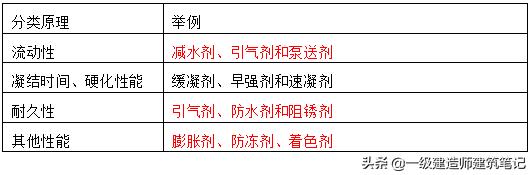

（二）外加剂的分类
（三）外加剂的适用范围
减水剂作用：
（1）不减少拌合用水量，显著提高拌合物流动性;
（2）减水而不减少水泥时，可提高混凝土强度
（3）减水的同时适当减少水泥用量，可节约水泥，混凝土的耐久性也显著改善
早强剂：多用于冬期施工会紧急抢修工程。
缓凝剂适用：高温季节、大体积、泵送与滑模方法施工以及远距离运输的商品混凝土。使用前必须试验，检测其缓凝效果
缓凝剂不宜用于日最低气温5℃以下施工，有早强要求的混凝土和蒸汽养护的混凝土
引气剂作用：
（1）改善混凝土的和易性，减少泌水离析，提高混凝土抗渗性和抗冻性;
（2）含气量增加，混凝土的弹性模量降低，对提高混凝土的抗裂性有利;
（3）大量微气泡存在，混凝土的抗压强度会降低
引气剂适用范围：抗冻、抗渗、抗硫酸盐、泌水严重的混凝土等
膨胀剂分类：硫铝酸钙类、氧化钙类、金属类等
膨胀剂适用范围：补偿收缩混凝土、填充用膨胀混凝土、灌浆用膨胀砂浆、自应力混凝土等
防冻剂适用范围：
（1）含亚硝酸盐、碳酸盐的防冻剂严禁用于预应力混凝土结构;
（2）含有*铵硝**、尿素等刺激性气味的防冻剂，严禁用于办公、居住等建筑工程
注意事项
1、外加剂品种的选择
应根据工程设计和施工要求，使用工程原材料，通过试验及技术经济比较后确定。
2、外加剂复合适用
注意不同品种外加剂之间的相容性及对混凝土性能的影响。使用前应进行试验，满足要求后，方可使用。
3.严禁使用对人体产生危害，对环境产生污染的外加剂。
