编写:贺军
1、概述：
“直升机机载电子设备扩频数据链路调制解调系统SP-1400” 是由“ELMER”公司制造的数据链调制子系统。
扩频数据链路调制解调系统SP-1400子系统的用途是采用扩频(SS)调制技术提供音频和串行数据通信的传输和接收，保证高度的通信隐私、噪声干扰和故意干扰信号干扰（抗干扰能力）。
SP-1400子系统可以关联到两个不同的超高频收发设备，能够操作SS调制模式；只有一个数据传输设备(DTE)可以接口，而可以连接两个不同的音频用户，使两个完全独立的信道可以同时运行。
需要指出的是，由于宽基带交换(70MHz)，相关的无线电设备应在UHF频段内工作。

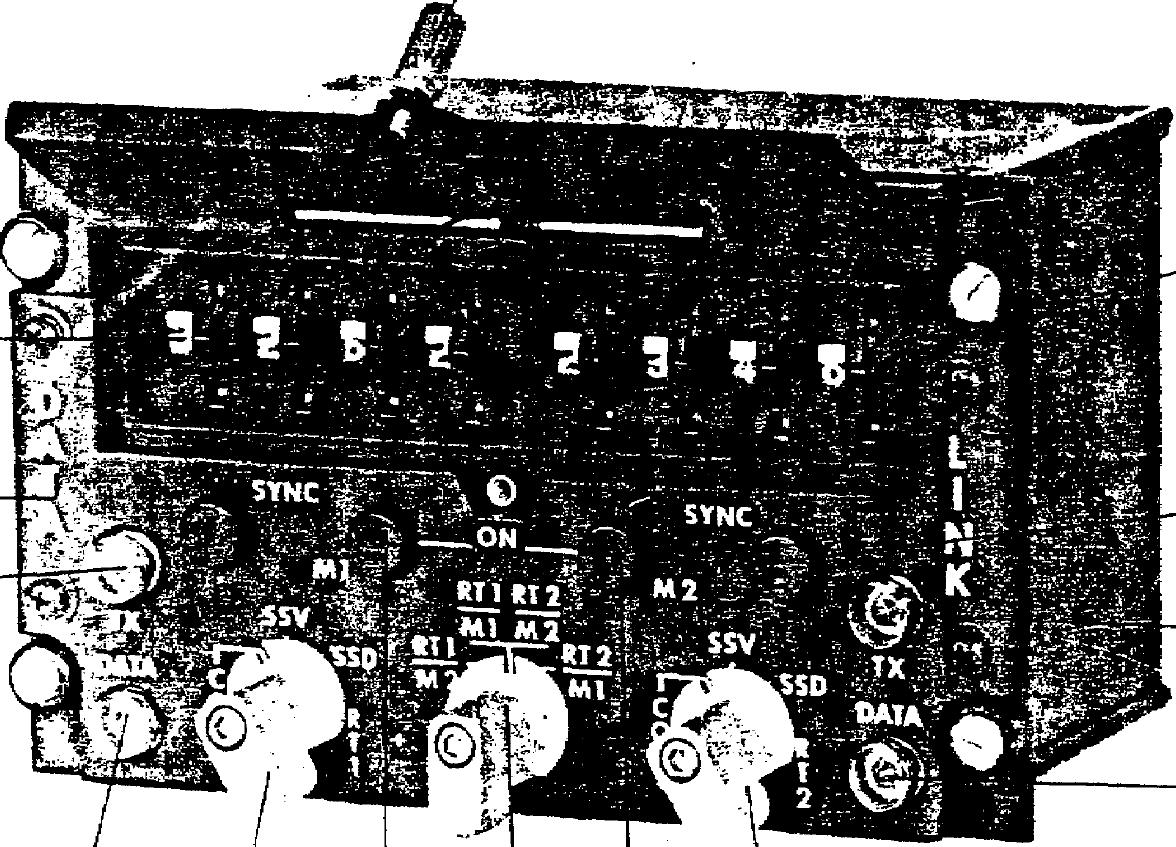

本章节包括描述SP-1400子系统，单元集成包括关于数据链路控制面板SP-1230和安装托盘MT-1120单元的详细信息。
也包括描述扩频声波数据调制解调器SP-1212单元；它还包含了扩频谱原理和适用方法的基本描述。
“直升机机载电子设备扩频数据链路调制解调系统SP-1400虚拟化仪表试验器”是用于检测试验“机载电子设备扩频数据链路调制解调系统SP-1400”各项技术指标的设备，检测程序编程按照直升机维护手册“23-16-97”编写检测程序。
“直升机机载电子设备扩频数据链路调制解调系统SP-1400虚拟化仪表试验器”
系统连接如图所示：
直升机机载电子设备扩频调制系统SP-1400虚拟化仪表试验器设计-13
直升机机载电子设备扩频数据链路调制解调系统SP-1400工作原理-L
扩频数据链路调制解调器子系统SP-1400技术手册
第4章：定期维护：
4.1、可以采用的方法介绍：
a、本章的目的：
本章提供了将按计划完成的预防性维护程序和性能测试说明。
当安装在特定系统中时，当针对该子系统实施了计划维护系统(PMS)时，本手册中的计划维护说明将被取消。
定期维护适用于完整的生命周期维护，无论设备是否在使用、准备使用、备用或备用状态（必要时指定程序的不同适用性）。
针对I型（测试）和Ⅱ型（服务）制定了计划维护要求；这两种类型均列于表4-1的计划维护行动指标中。
此索引被制成表格，以提供周期性、维护要求操作、交叉引用包含该程序的段落、故障排除（第5章）或维修和相关标准程序（第6章）。
表4-2列出了执行本章所述的预定维护程序所需的所有工具、仪器、消耗品和材料。
表4-2中建议的类型不是强制性的，但它用于指定项目特征，因此可以采用任何其他具有同等特性的工具、仪器和材料。
第4-2段包括了检查、清洁和润滑设备所需的信息，以便更好、更简单。
第4-3段包含了必要的逐步程序，以验证设备是否在所有操作模式的标准范围内运行。
如果适用，每个程序包括：安全预防措施；所需的工具、零件、材料和测试设备；清洁溶剂；完成程序的说明；值和公差。
b、定期维护索引：
计划维护指标（表4-1）提供了一个清晰、简洁的指标和交叉引用。
周期性列包含一个字母数字代码，以标识所描述的维护操作。以下周期符号酌情按周期间隔1的递增顺序使用，如下所示：
D：每日维护
W：每周维护
M：每月维护
Q：每季度维护
S：每半年一次
A：每年一次
18M：每18个月一次
24M：每24个月一次
C：大修周期
R：情况要求
U：计划外维护
维护要求列表以一种完整而简洁的方式描述了过程。
程序列表参考了维护说明，而参考列表参考了故障排除（第5章）或调整/校对（第6章）程序。
选项卡：4-1.定期维护索引：
选项卡：4-1.定期维护索引：
|
期间 |
维护要求 |
程序 |
参考 |
备注 |
|
W-1 |
SP-1230机组的外部清洗 |
段:4-2.a. |
||
|
S-1 |
SP-1230机组的内部检查和清洗 |
段:4-2.b. |
||
|
M-1 |
MT-1120机组外部清洗 |
段:4-2.a. |
||
|
M-2 |
电缆和连接器的检查和清洁 |
段:4-2.a. |
||
|
R-1 |
SF-1212机组的维修程序 |
请参见技术手册第2卷 |
||
|
R-2 |
SP-1212机组的性能测试 |
请参见技术手册第2卷 |
选项卡:4-2、定期维护用的工具、仪器和材料:
选项卡:4-2、定期维护用的工具、仪器和材料（参考）:
|
POS. |
描述 |
参考类型 |
特点和目的 |
|
1 |
功率表 |
HP-435A |
扩频语音/数据 调制解调器SP-1212维护 |
|
2 |
数据错误分析器 |
HP-1645A |
|
|
3 |
音频发生器 |
Philips PN-5109 |
|
|
4 |
音频电压表 |
HP-332A |
|
|
5 |
射频衰减器20 dB |
BIRD8308-200 |
|
|
6 |
射频变量衰减器 |
KAY-432D |
|
|
7 |
振荡器 |
TEKTRONIX 7623A |
|
|
8 |
波谱分析仪 |
HP-141T |
|
|
9 |
数字万用表 |
FLUKE 8010A |
|
|
10 |
密封真空保洁箱 |
GBC LU/6118-00 |
|
|
11 |
吸尘器空气勺 |
GBC LU/6119-00 |
|
|
12 |
螺丝刀组 |
USAG 322/S |
绝缘手柄 |
|
13 |
软性清洁材料 |
||
|
14 |
酒精 |
||
|
15 |
电气接触清洁剂 |
4.2、预防性维护程序：
a、SP-1230机组的外部清洗：
用软布，清洁在部件的外部部分。
清洁前面板，并确认控制旋钮是否已锁定。
谨慎：
不要使用溶剂清洗SP-1230装置。
b、SP-1230机组的内部检查和清洗：
（1）、拧下将装置锁定到支撑架上的四个固定螺钉。
（2）、拔出该装置，并拆下后面板上的配合电缆。
（3）、打开单元以进入内部部件。
（4）、机组的内部部分应采用压缩空气进行清洗，电子触点和内部连接器应使用酒精进行清洗。
如果SP-1230运行的环境条件不严重（即设备不暴露在阳光直射或沙尘暴或灰尘中），则不需要经常进行清洁操作。
（5）、关闭机组，并在插入连接电缆后再次安装到支撑框架上。
c. MT-1120机组的外部清洗：
拆下SP-1212单元的配套接头，并仔细清洁电气触点。检查机组的接地连接，并拧紧地脚螺栓。清洁机组的外表面，并确认安装中的螺母。
d、电缆和连接器的检查：
检查电缆和外露的电线，并检查同轴电缆和多极电缆的保护叶片。修理或更换损坏的电缆。
4.3、性能测试程序：
SP-1400的性能测试程序应采用综合操作，根据具体安装情况，在系统级进行。
