直线度与平行度的测量

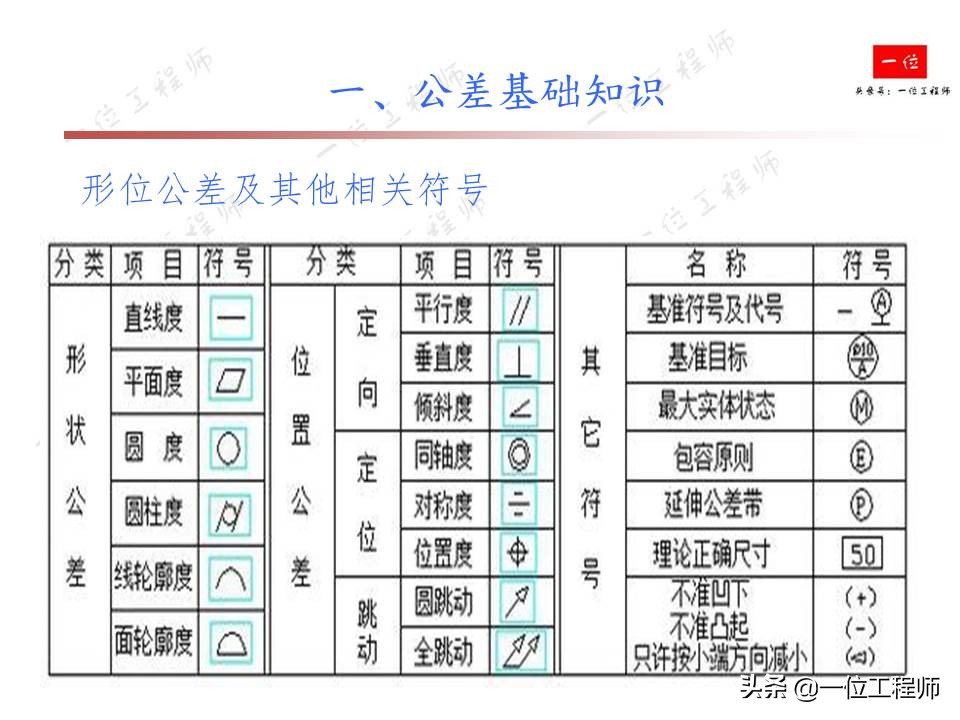

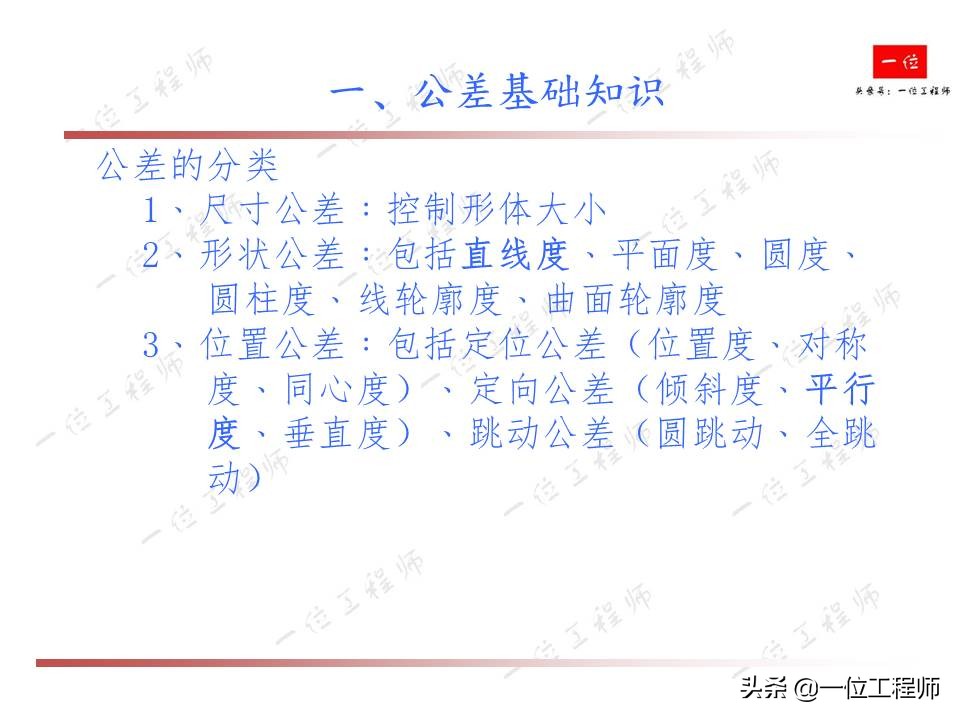

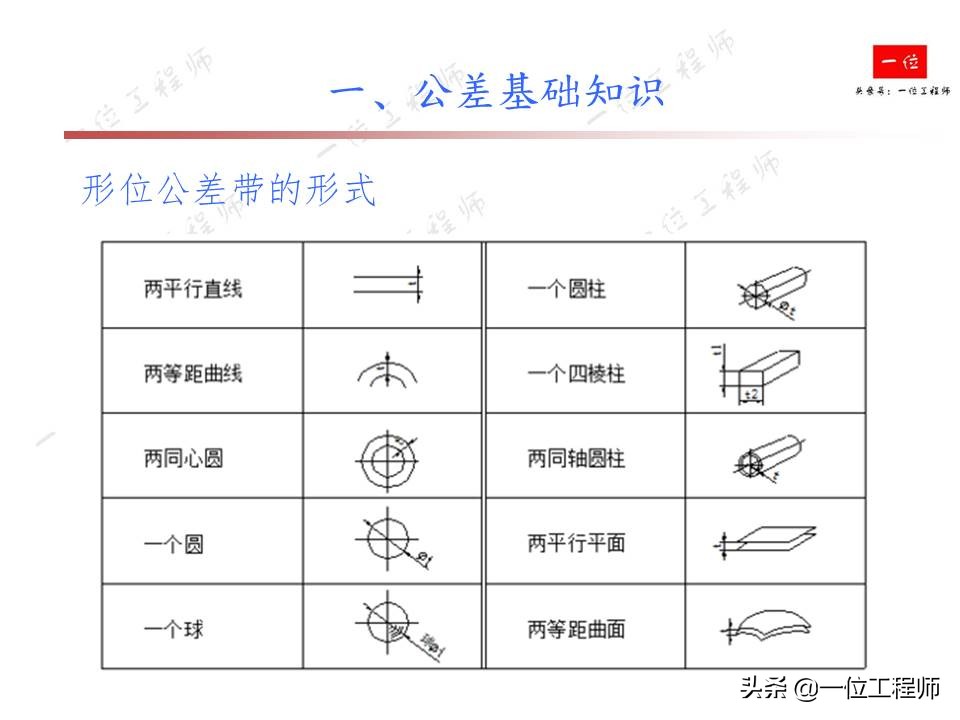

公差基础

1﹑尺寸公差﹕控制形体大小。

2﹑形状公差﹕包括直线度﹑平面度﹑圆度﹑圆柱度﹑线轮廓度﹑曲面轮廓度。

3﹑位置公差﹕包括定位公差（位置度﹑对称度﹑同心度）﹑定向公差（倾斜度﹑平行度﹑垂直度）﹑跳动公差（圆跳动﹑全跳动）。

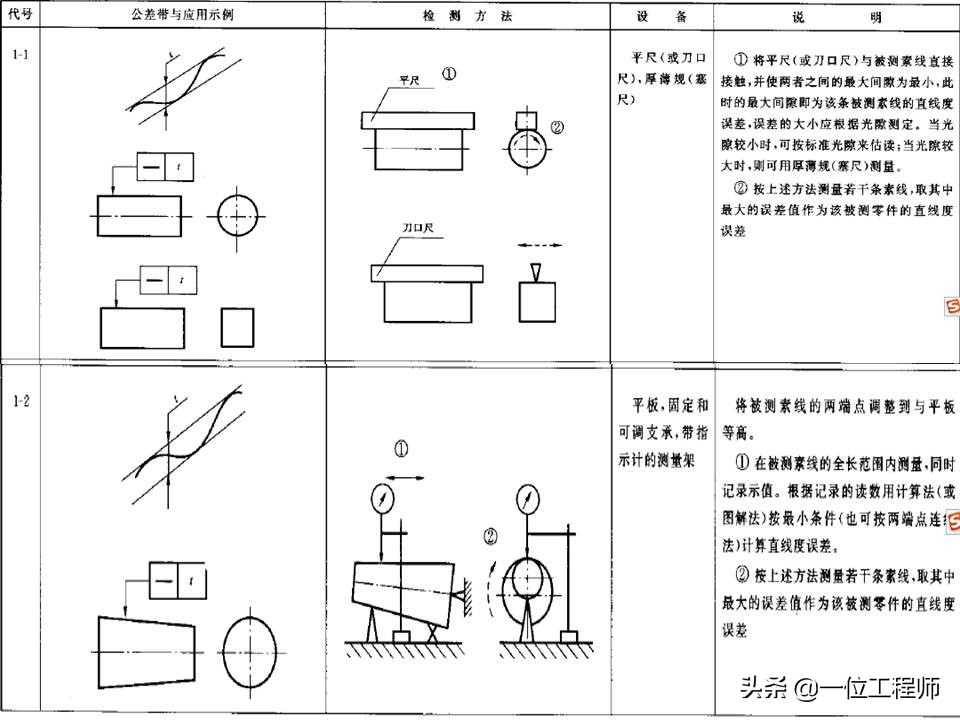

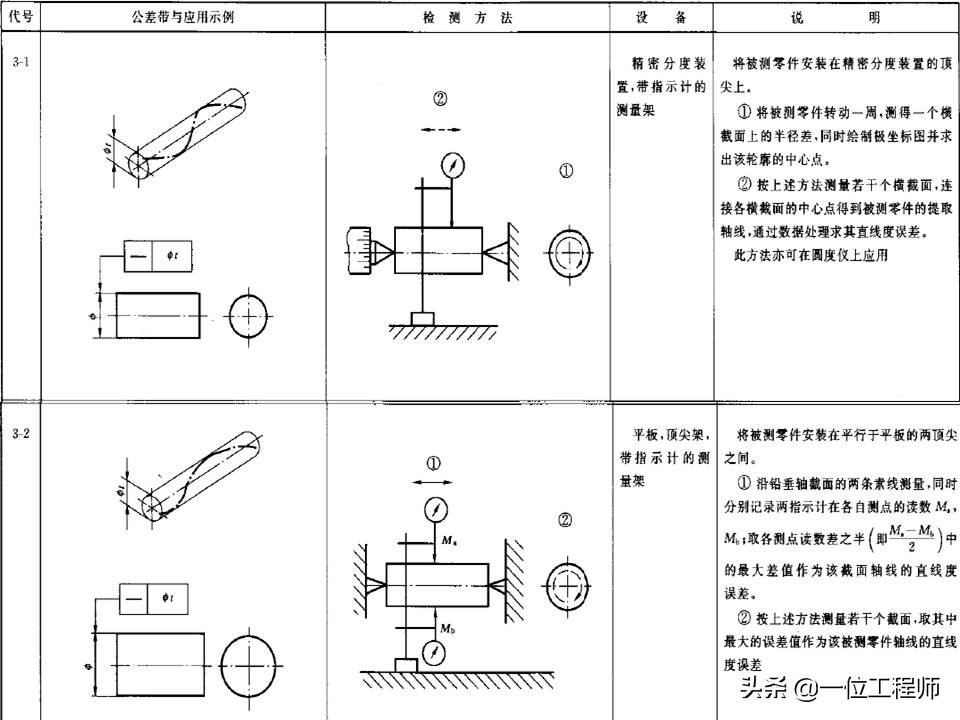

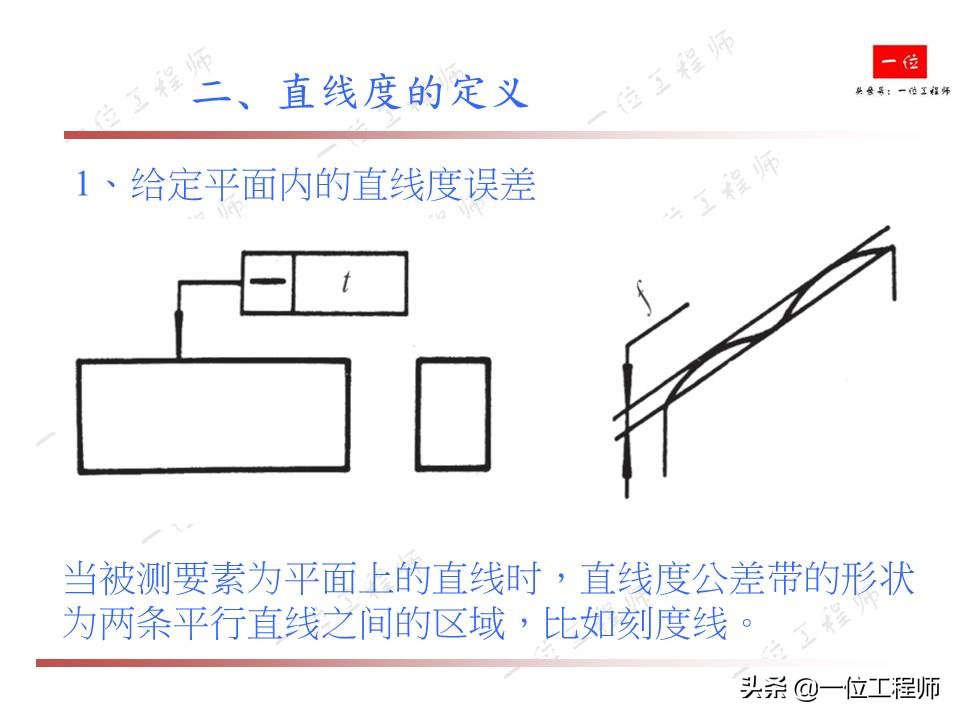

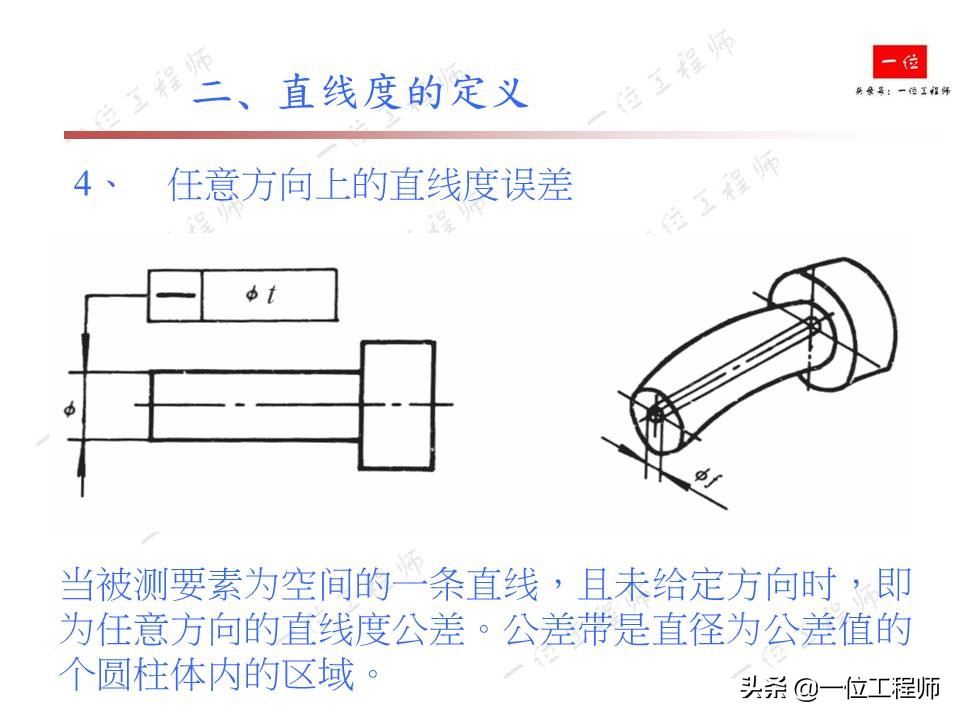

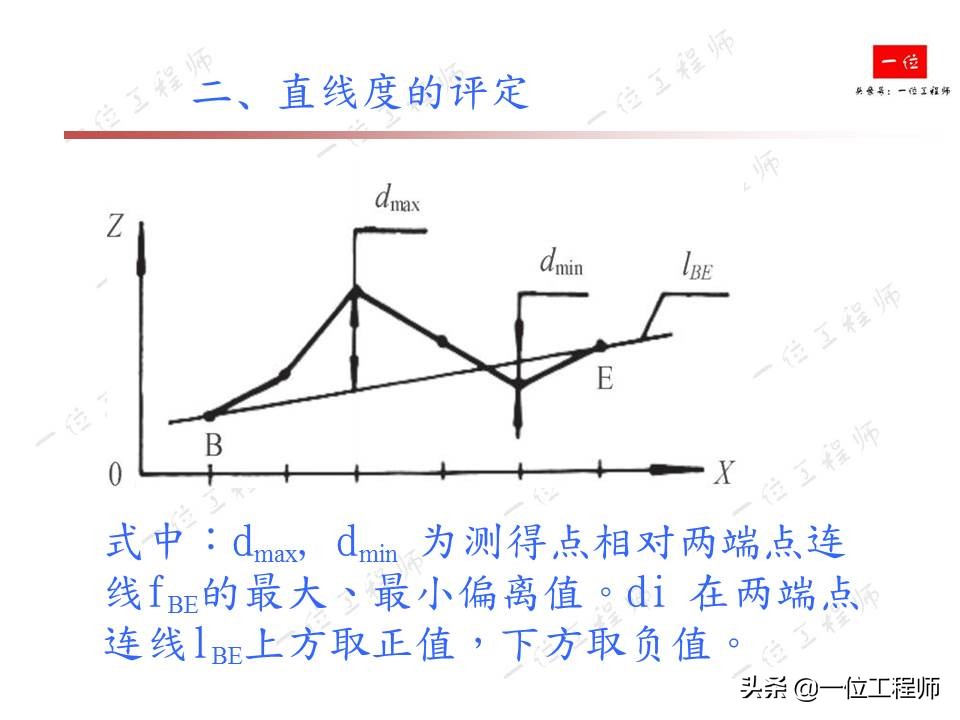

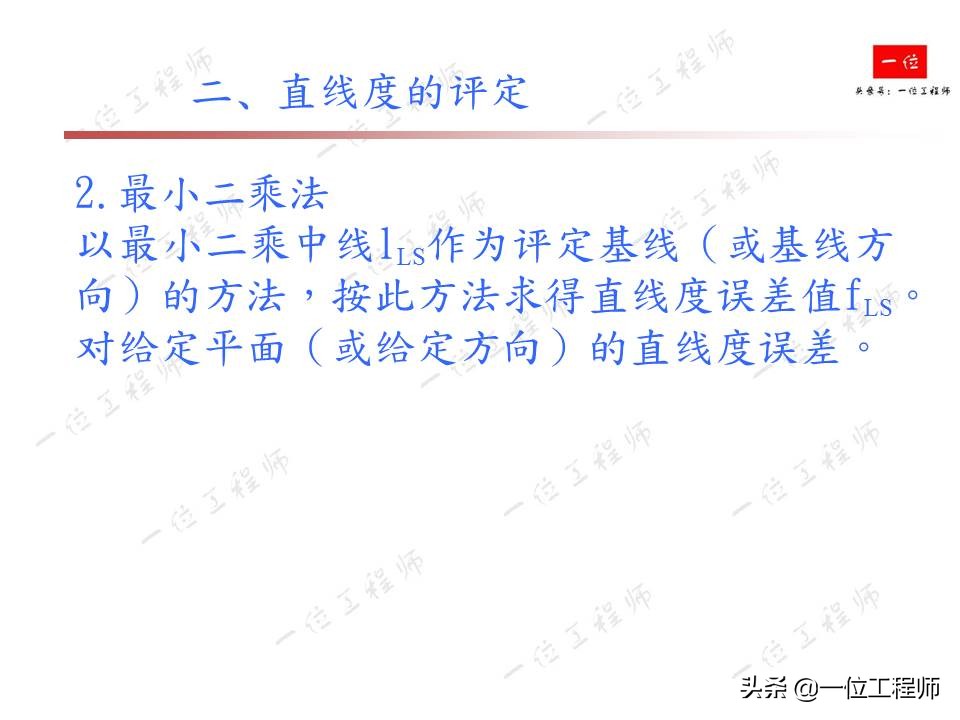

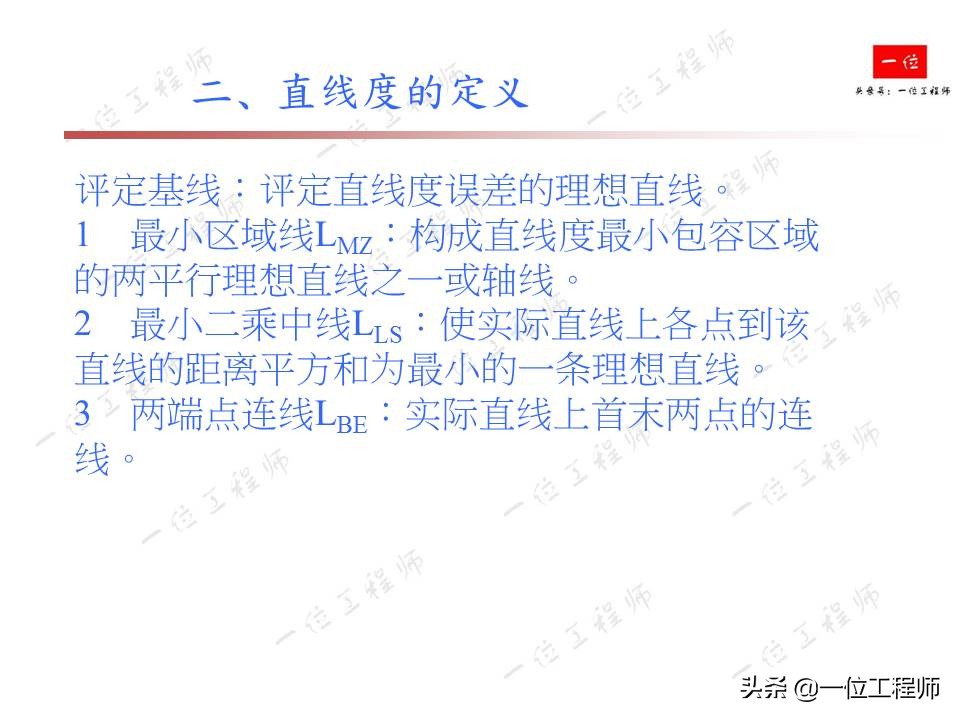

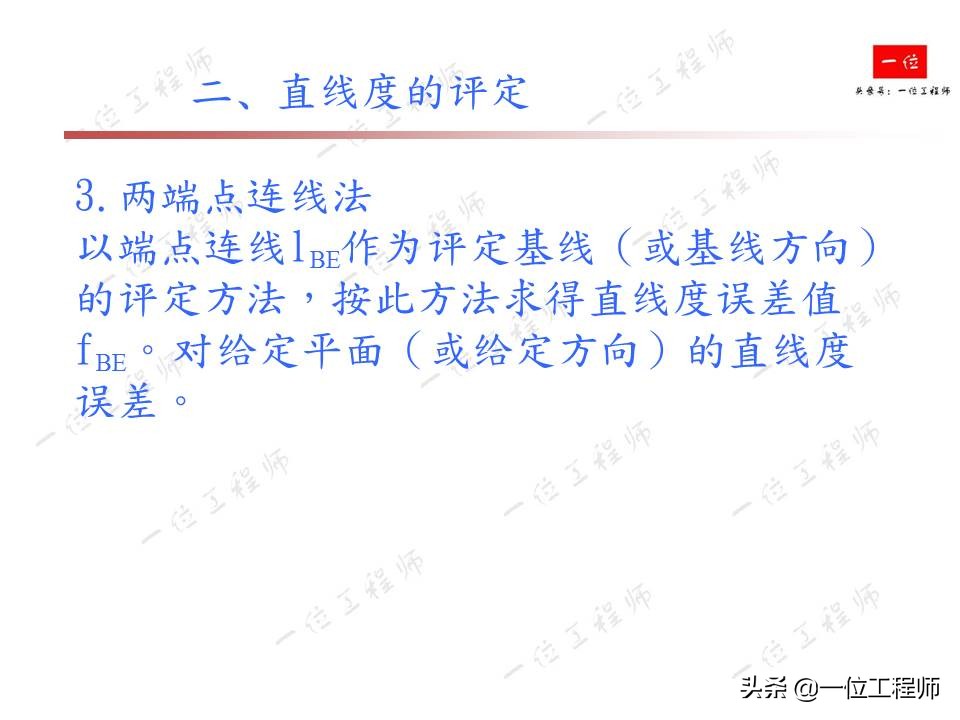

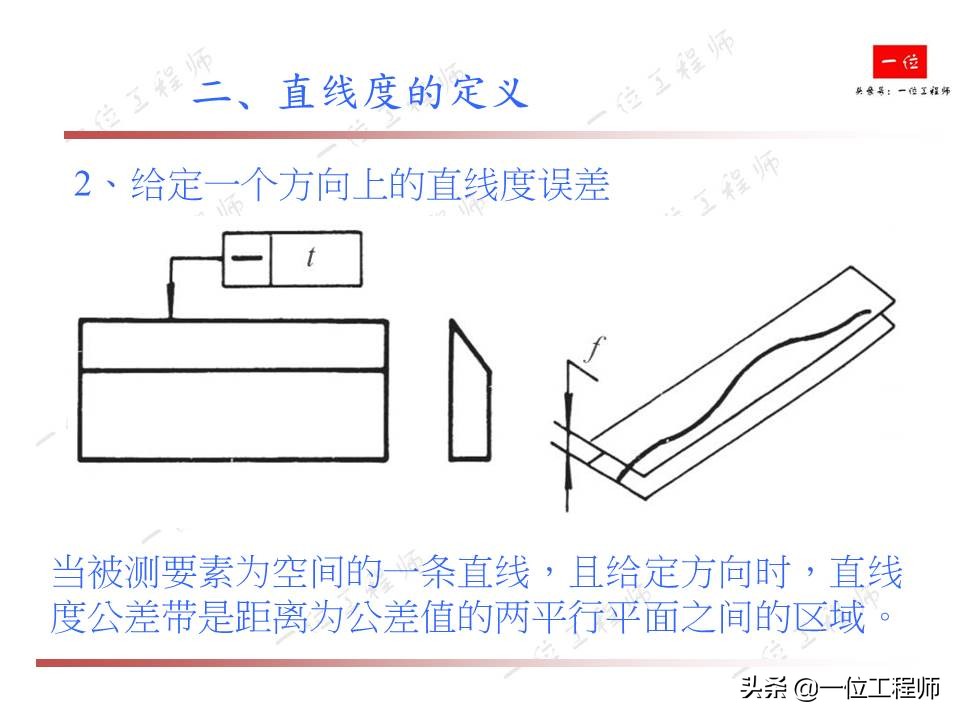

直线度

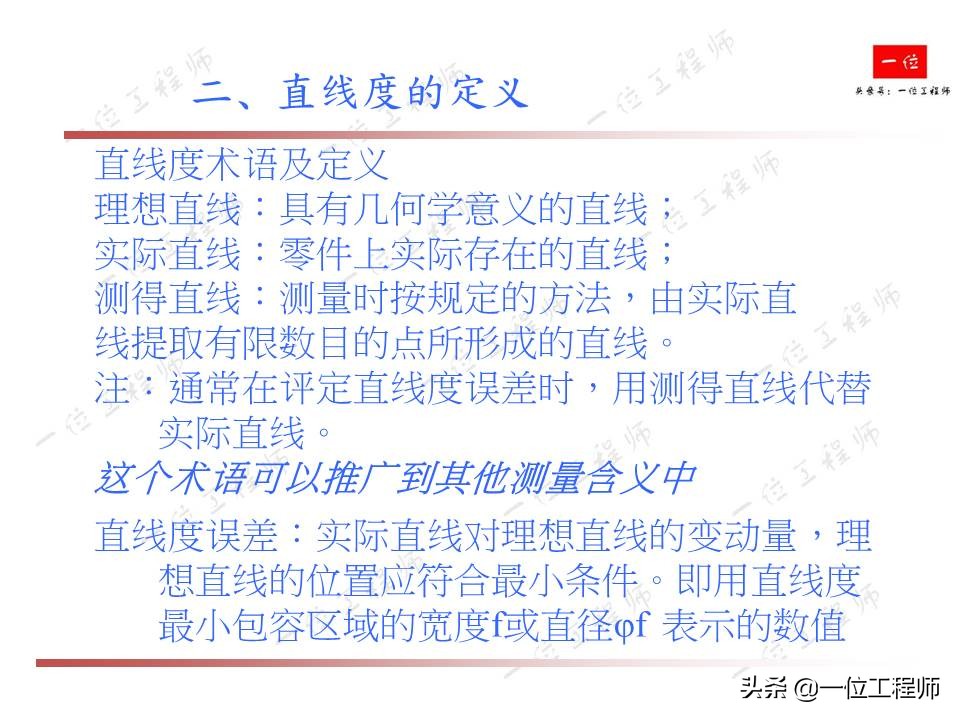

直线度相关术语及定义

理想直线：具有几何学意义的直线；

实际直线：零件上实际存在的直线；

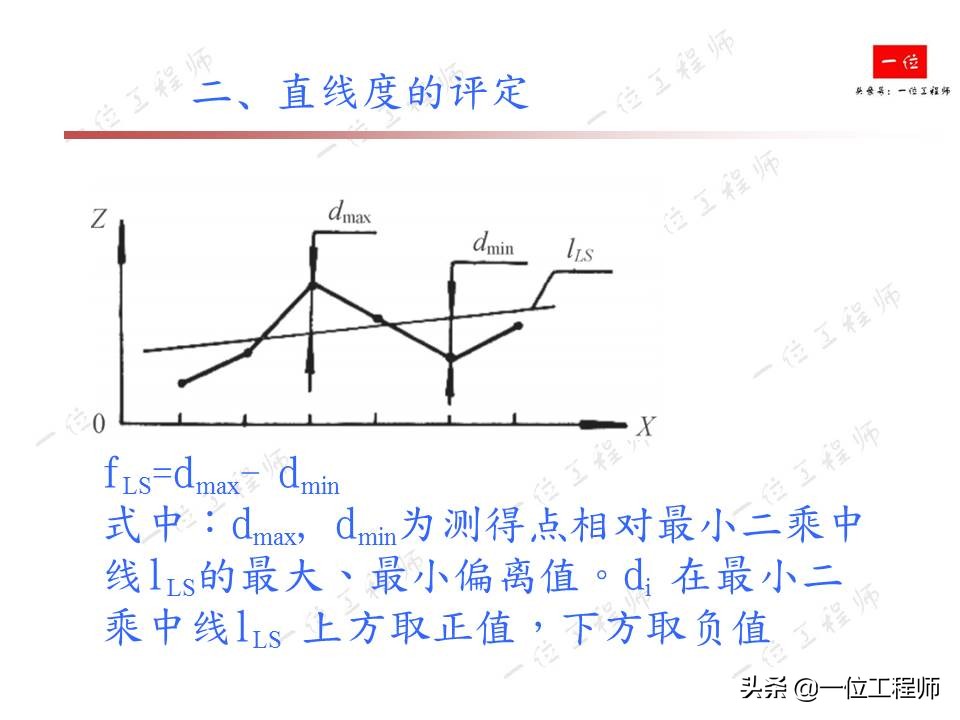

测得直线：测量时按规定的方法，由实际直线提取有限数目的点所形成的直线。

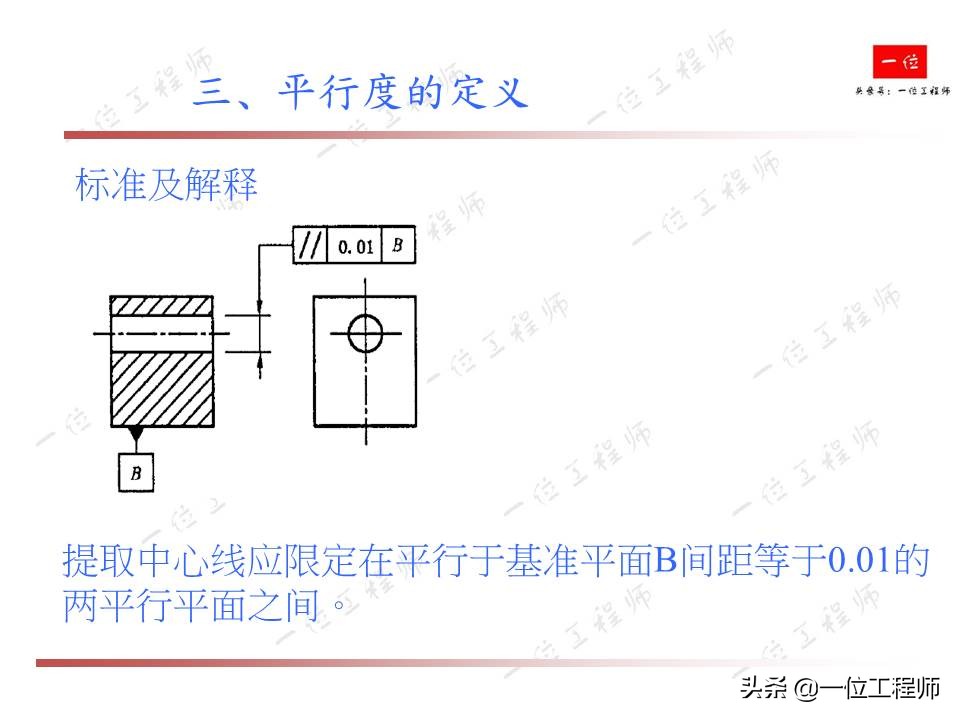

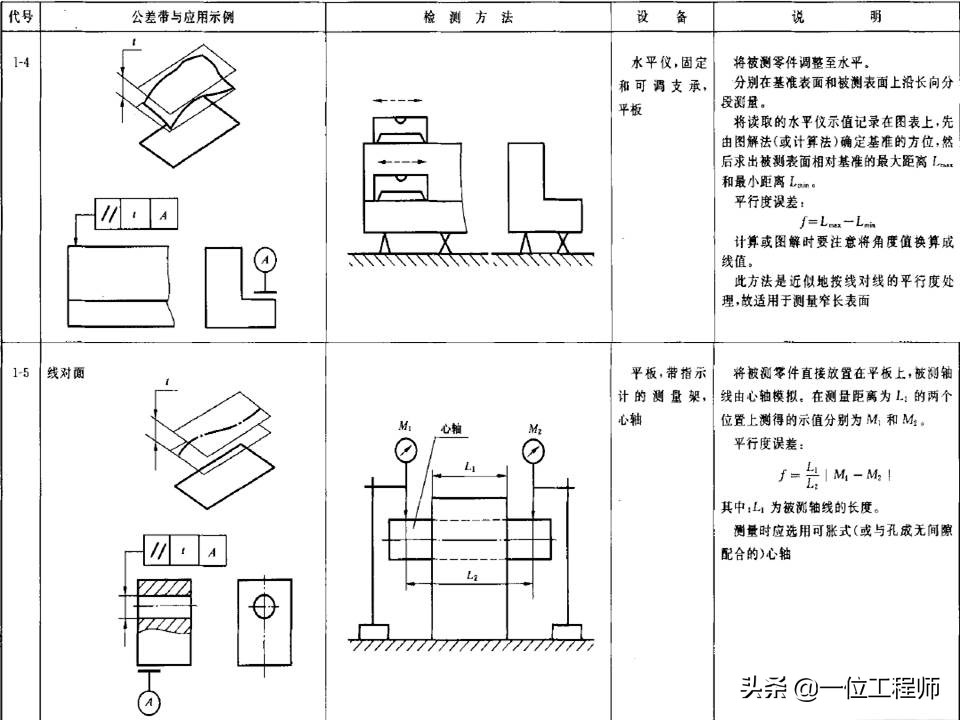

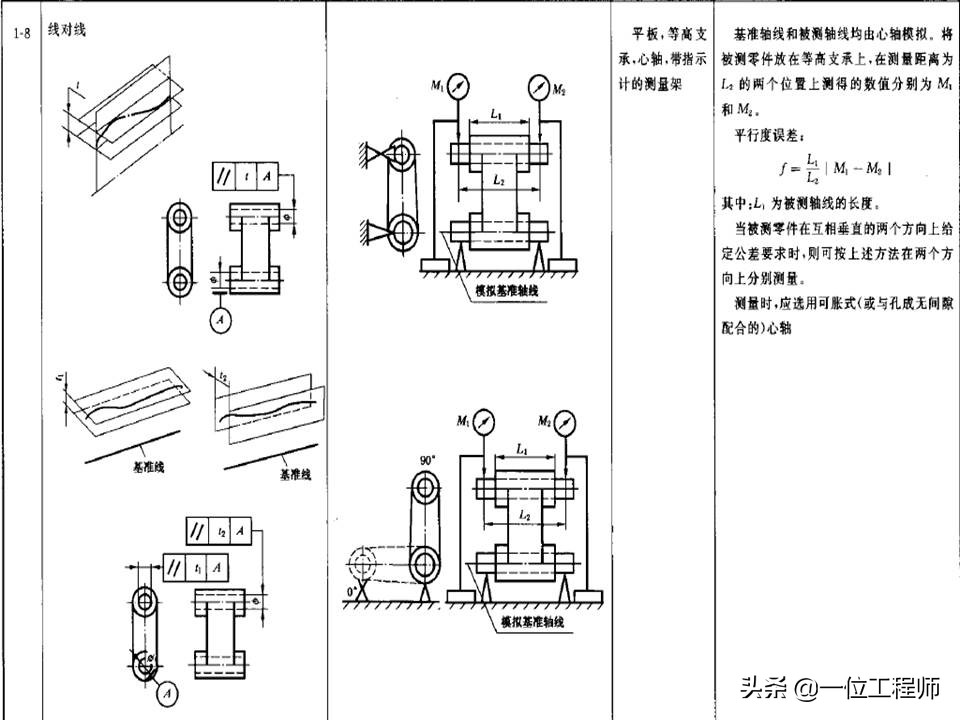

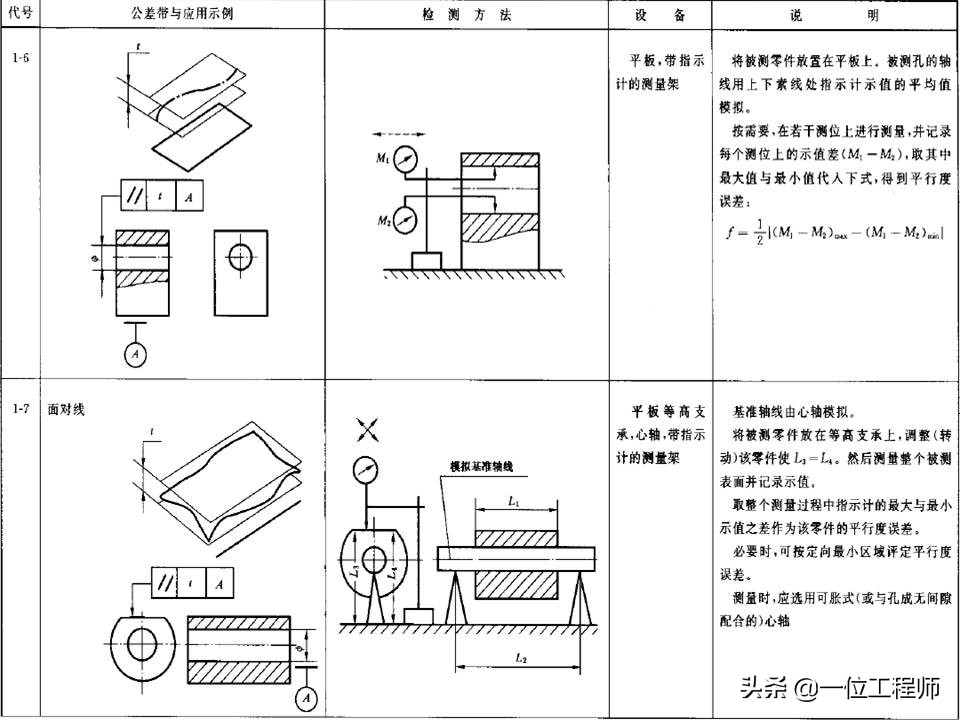

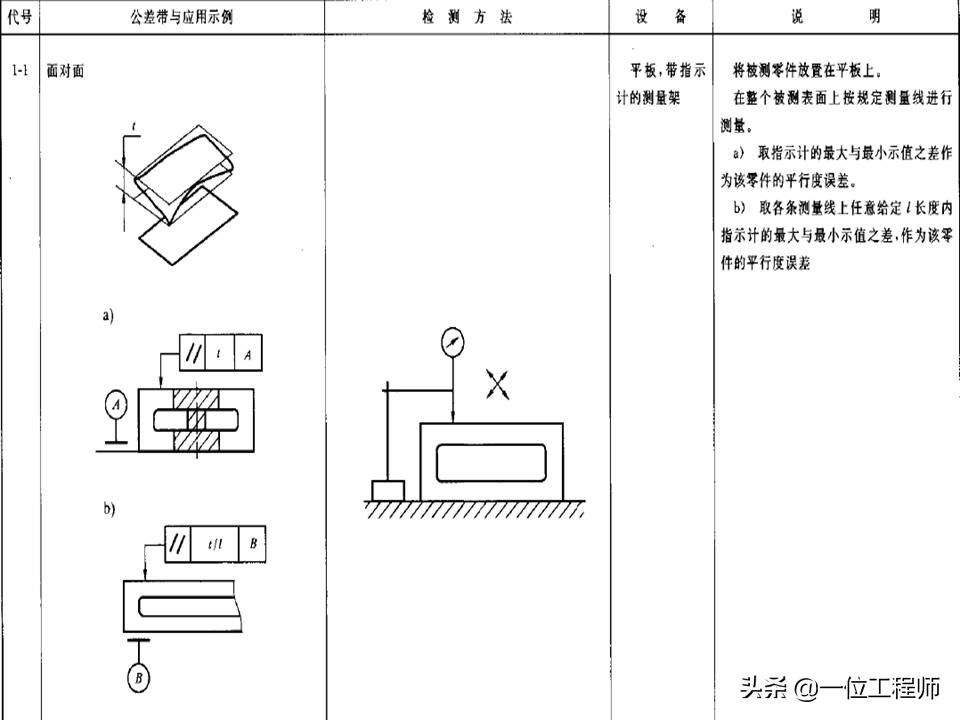

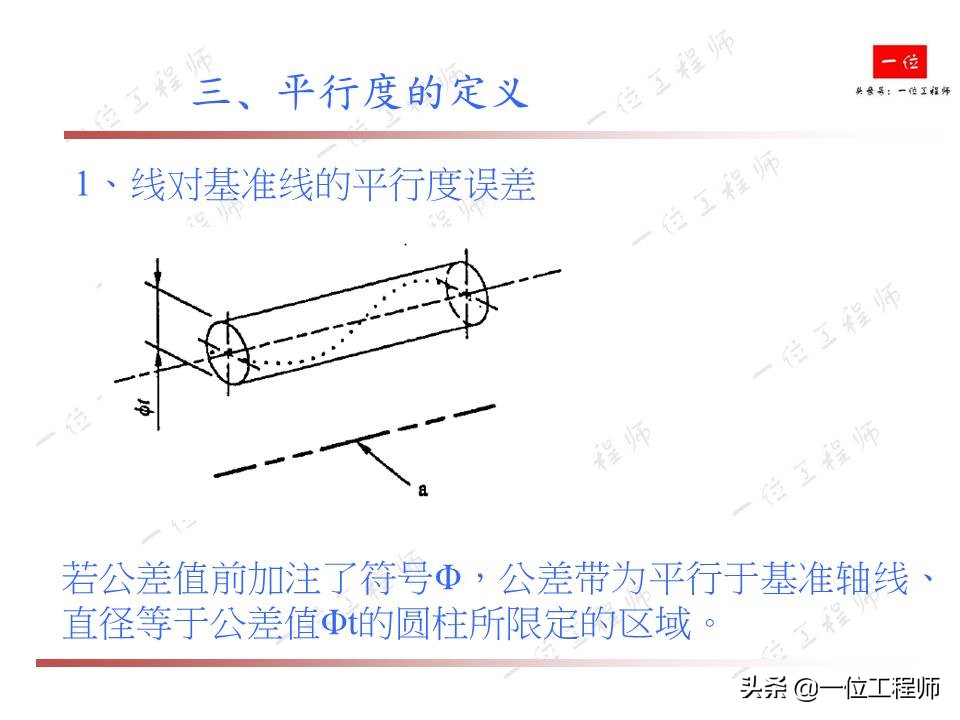

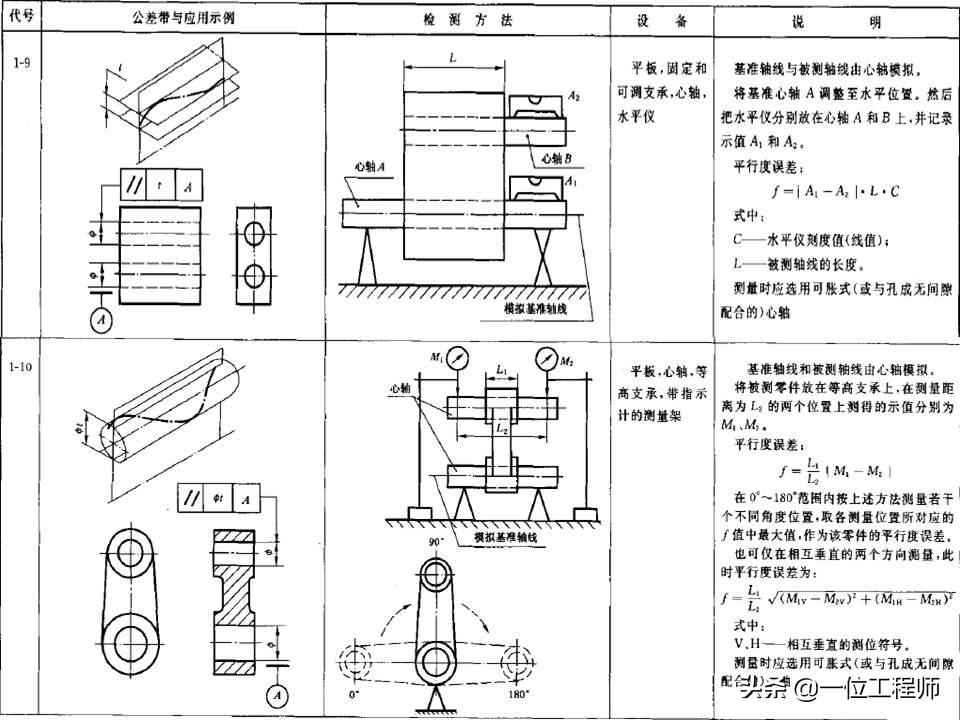

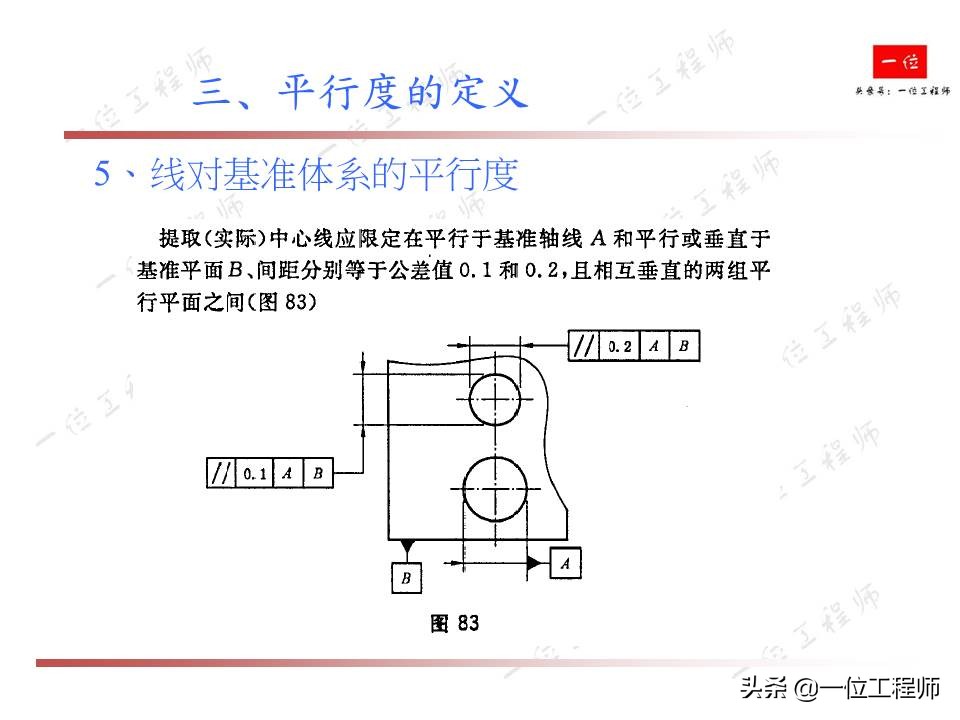

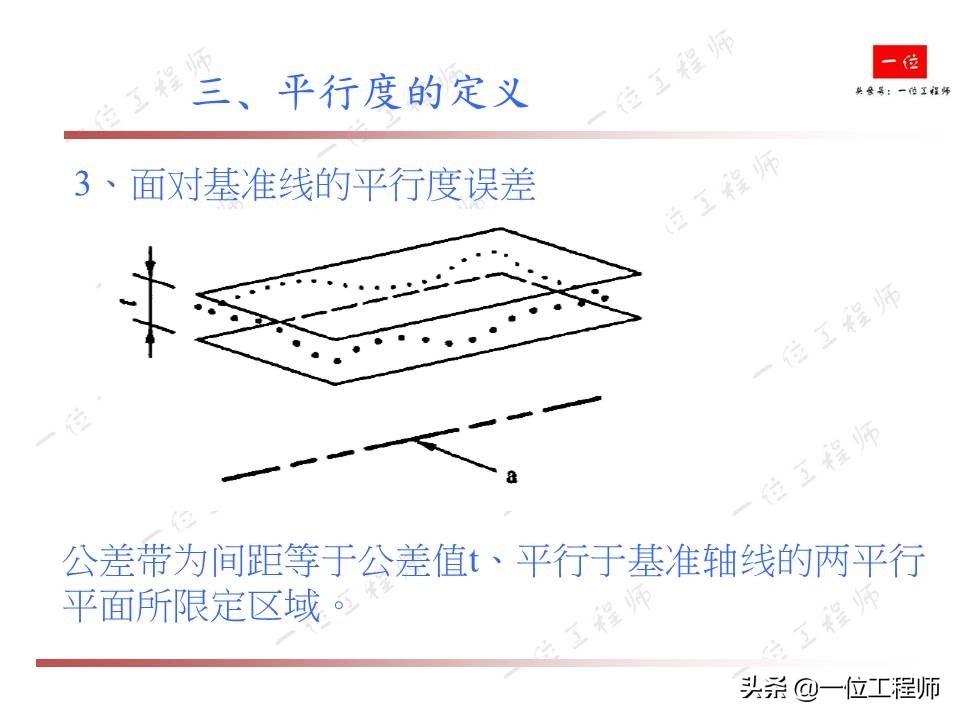

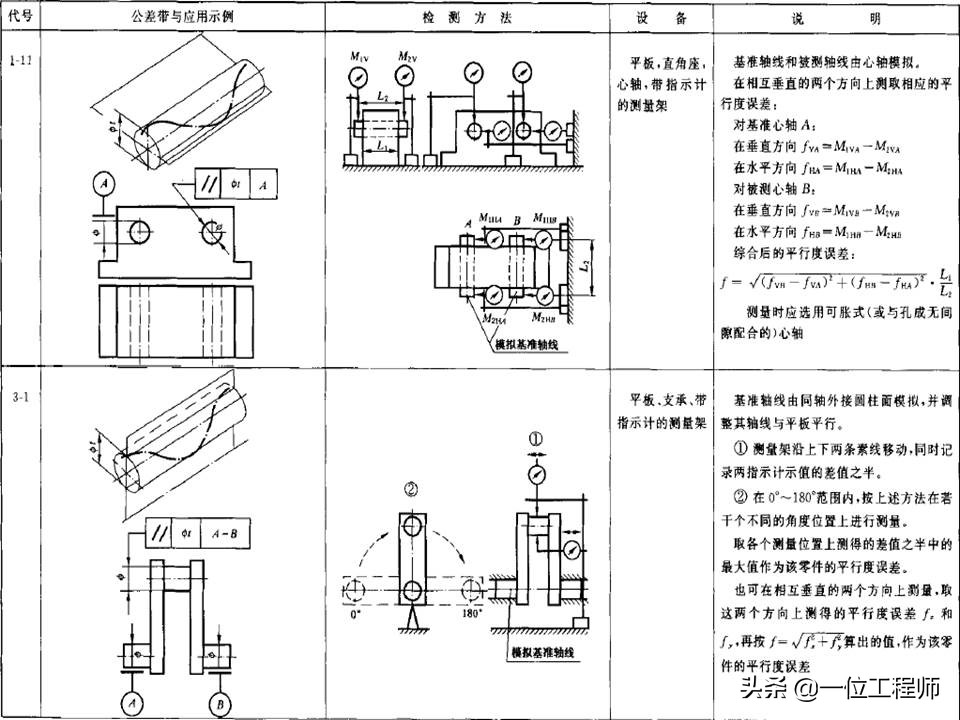

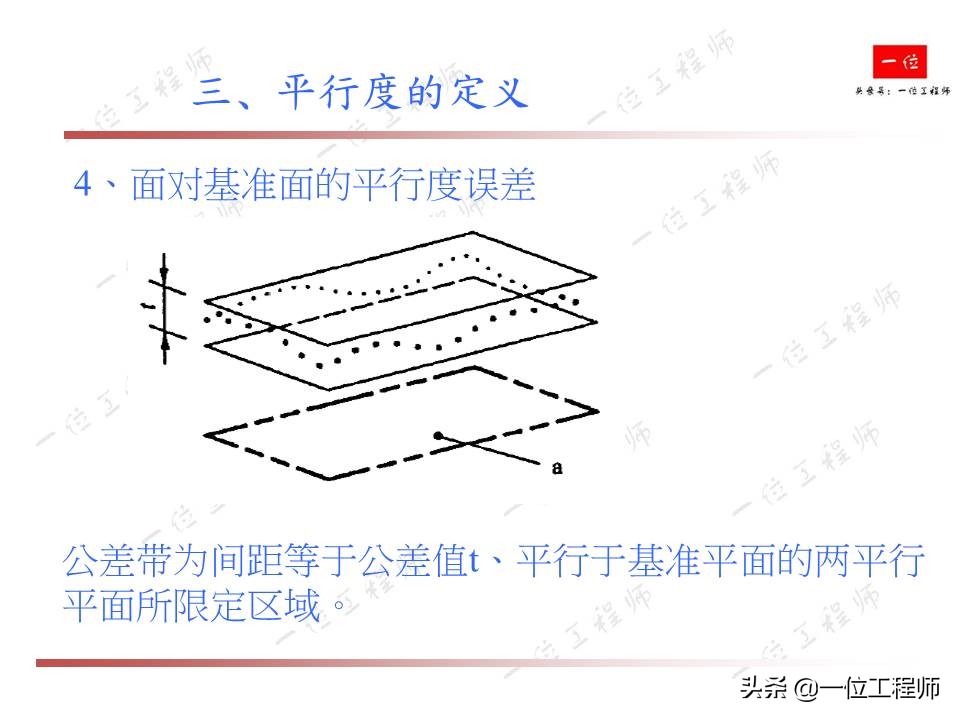

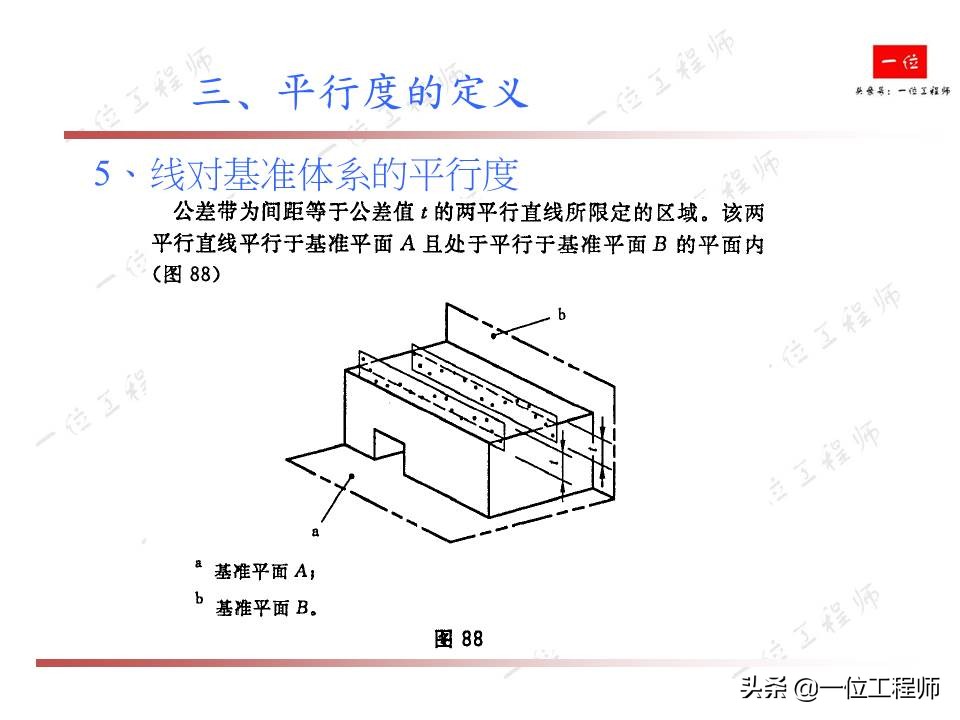

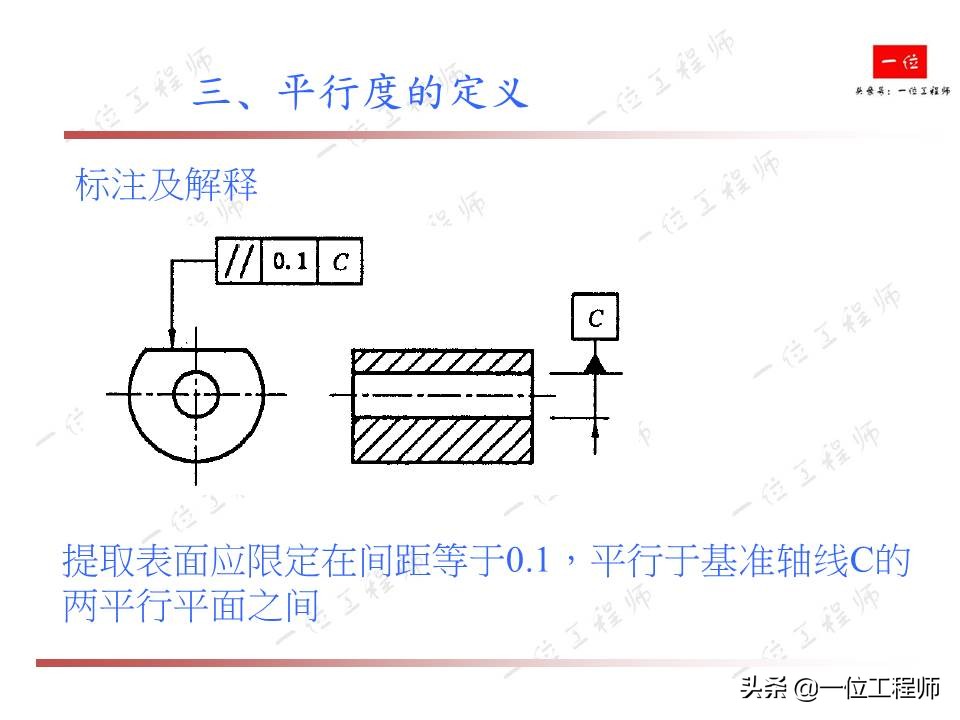

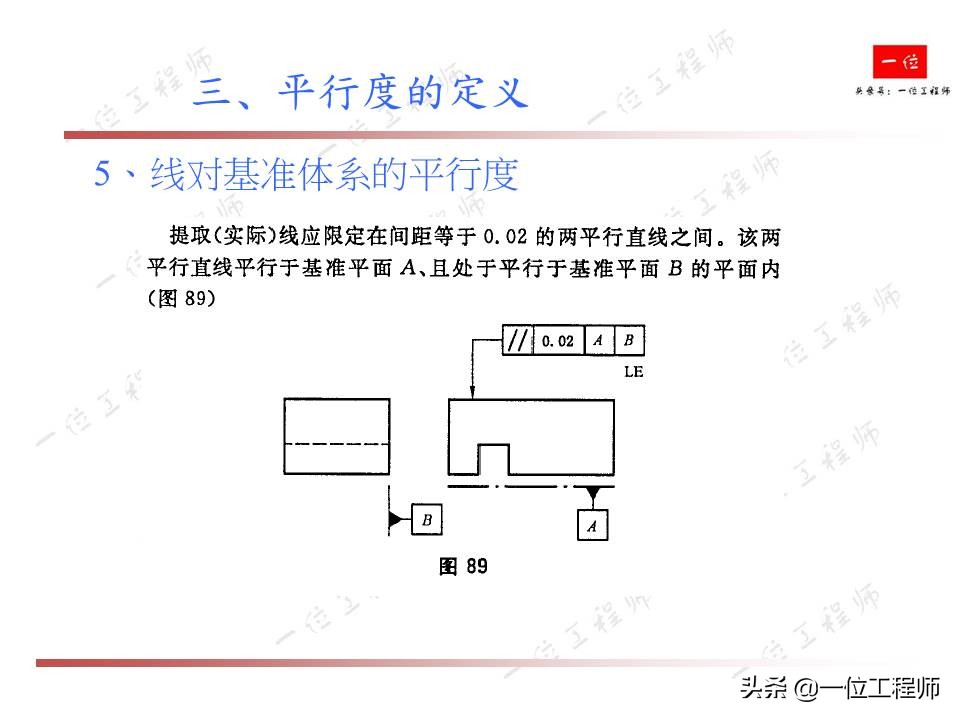

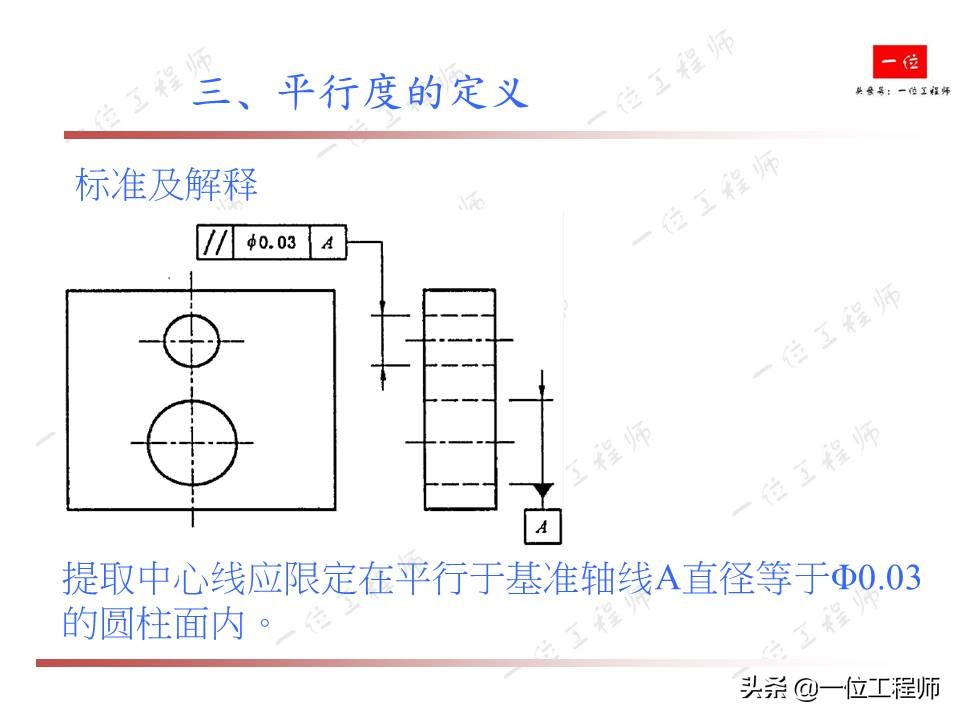

平行度

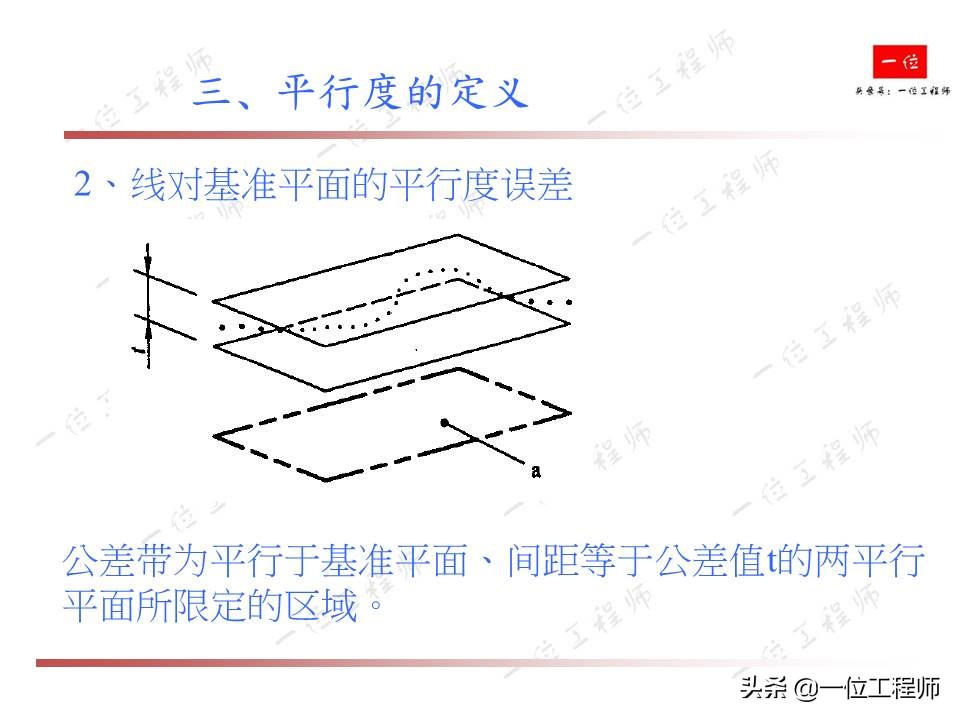

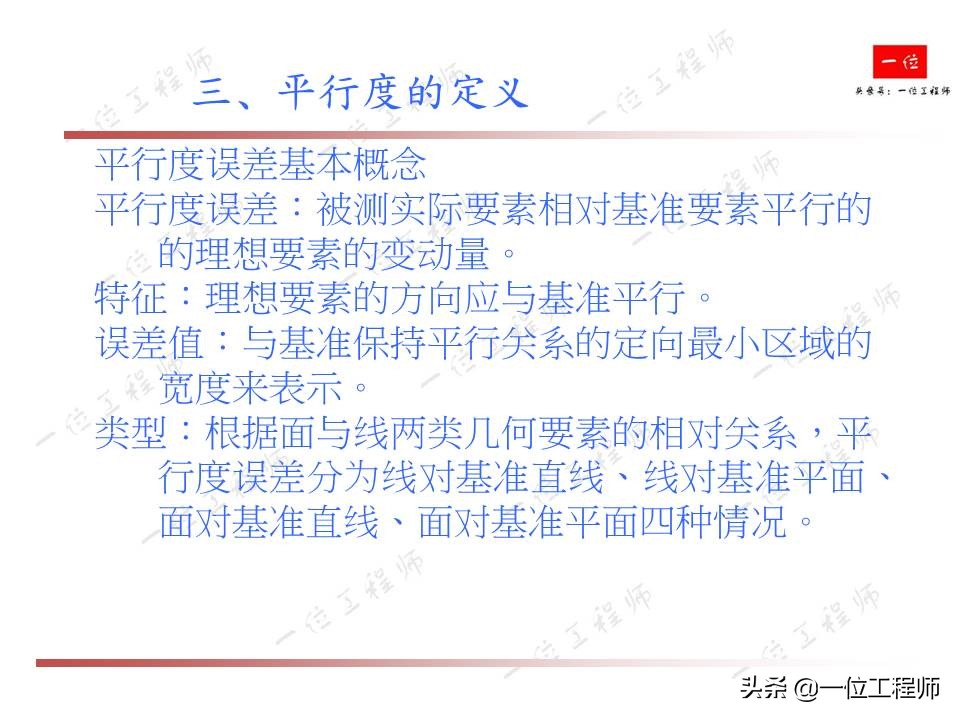

平行度误差基本概念

平行度误差：被测实际要素相对基准要素平行的的理想要素的变动量。

特征：理想要素的方向应与基准平行。

误差值：与基准保持平行关系的定向最小区域的宽度来表示。

48页内容全面介绍直线度与平行度（文末有获取）

1000G机械领域相关设计资料内容详情

1000G机械相关领域资料内容涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、制造技术、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

以上内容的具体的展现形式有：文档手册类(千余份工程师设计手册、机械设计手册、制造成型类文档、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、非标计算表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

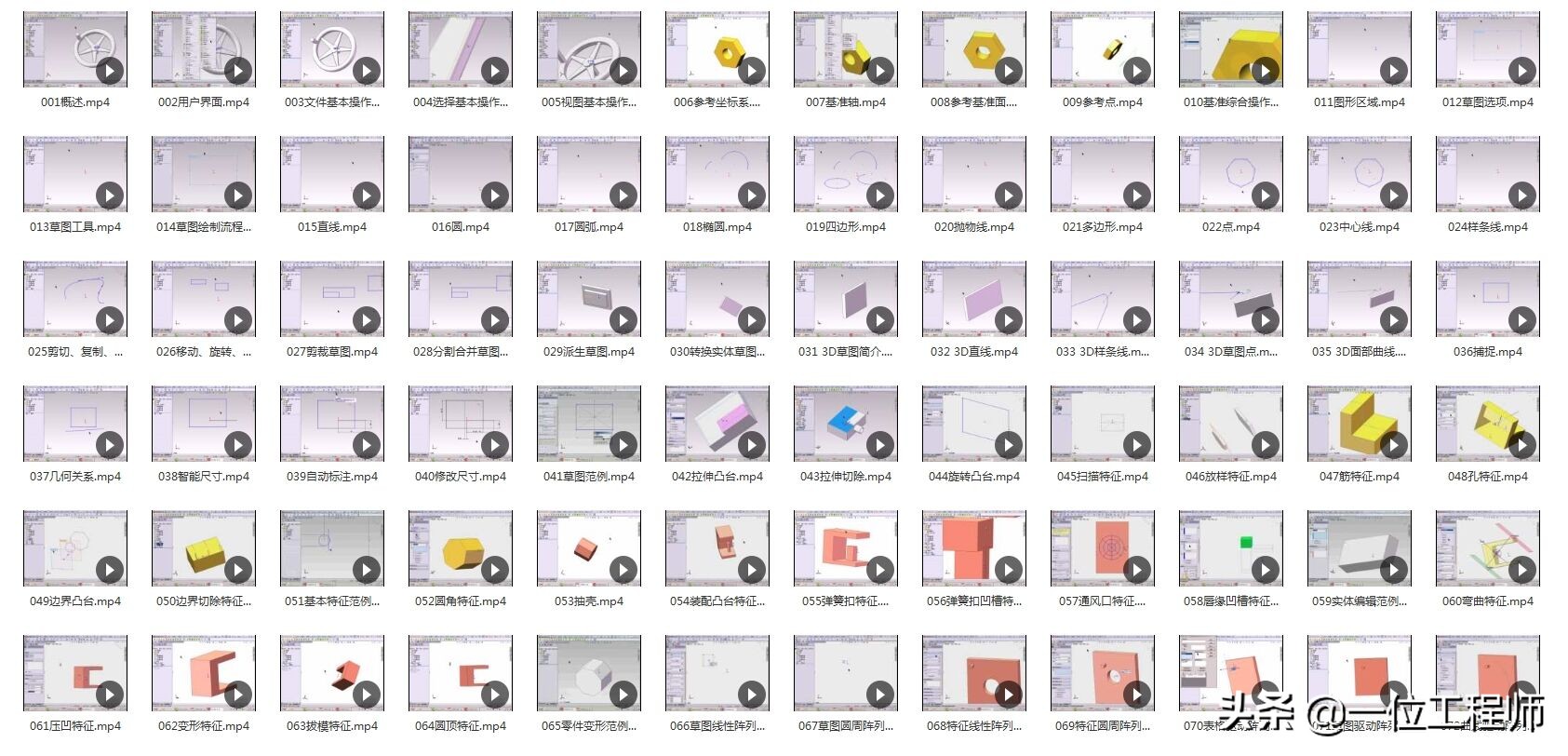

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本基础、SolidWorks基础、CATIA、proe、CAD、Adams等等基础知识）。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

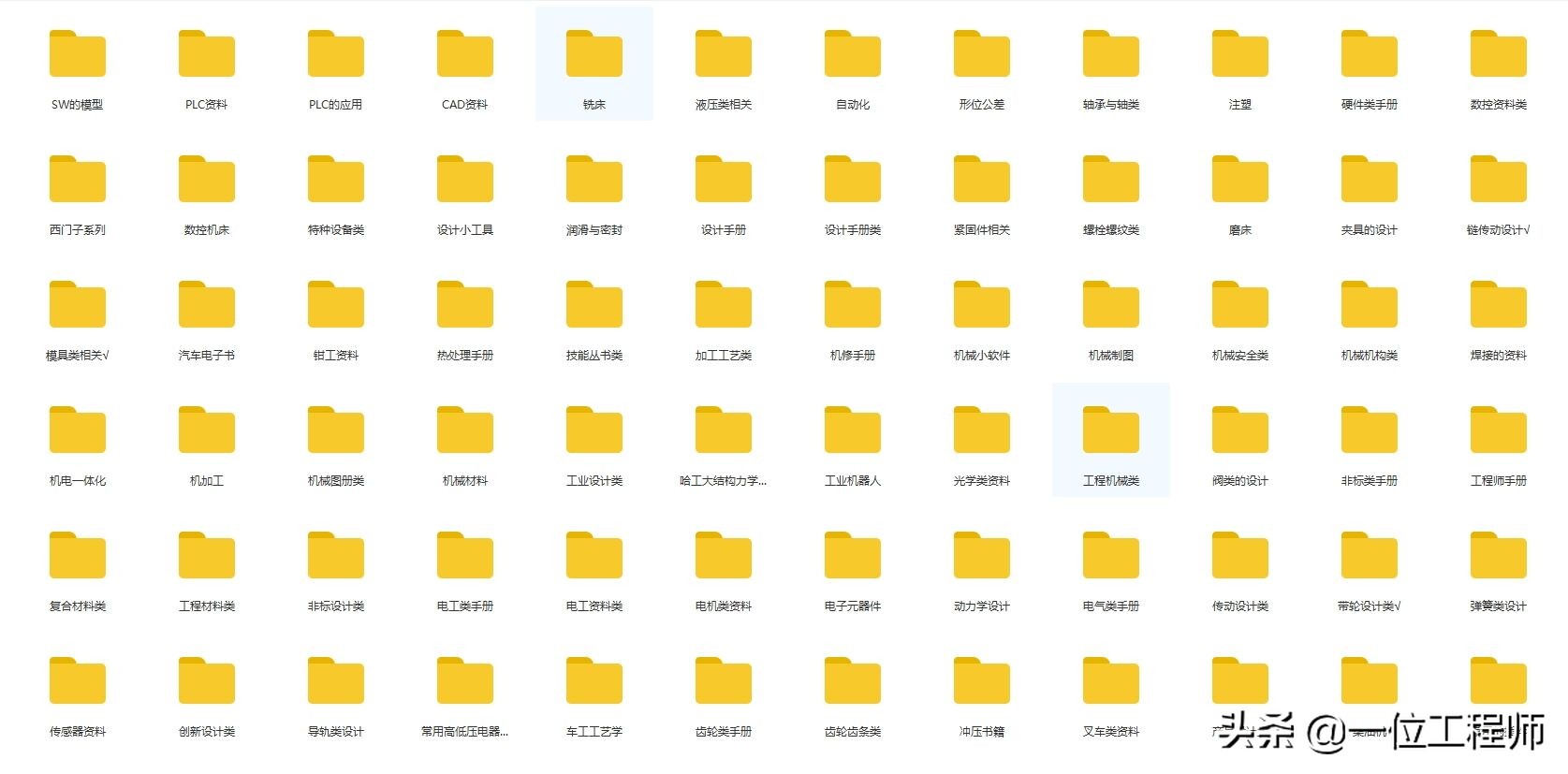

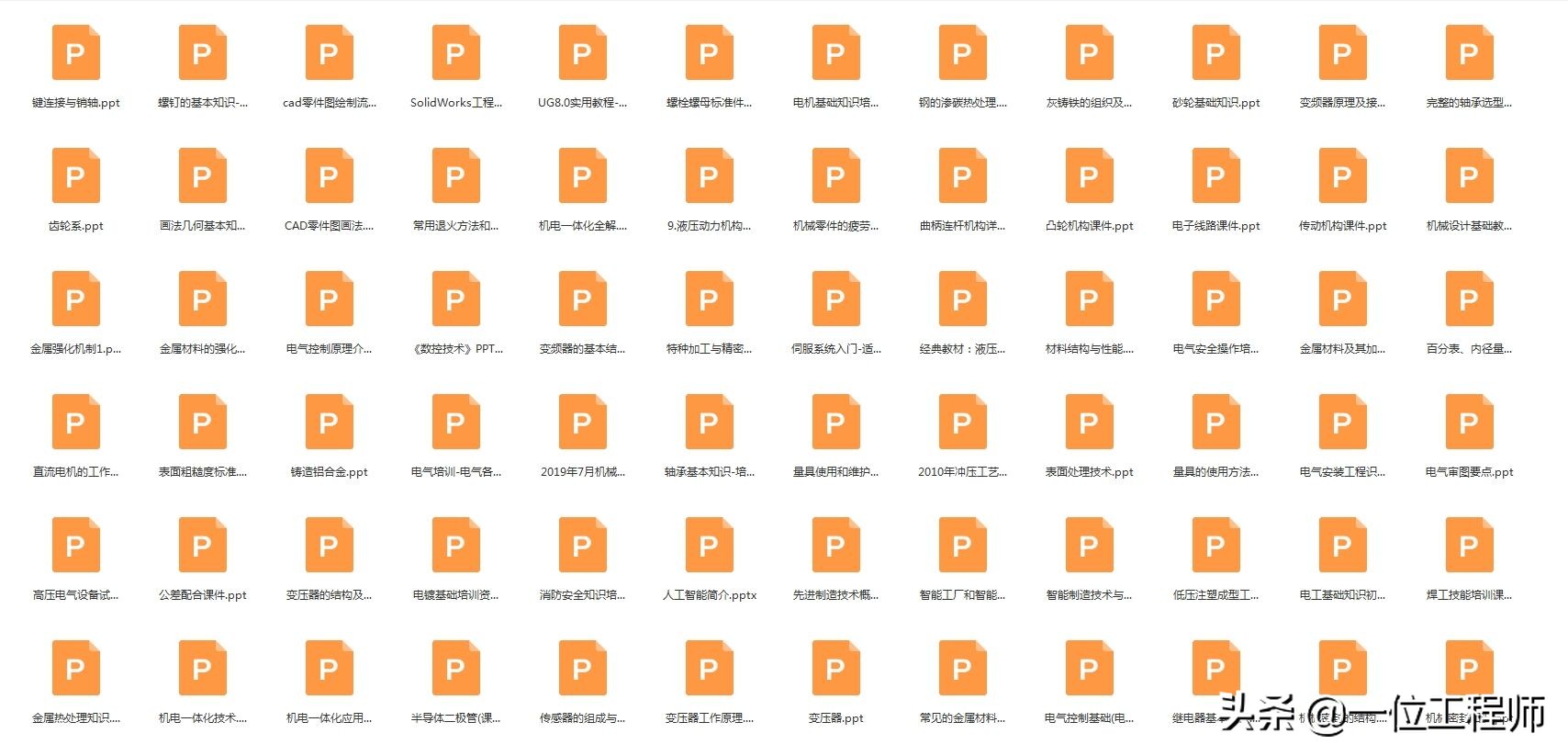

资料目录
