今天小航为大家分享关于开关接线图的知识，有单控、双控、三控、四控，朋友们可以来收藏享用啦！

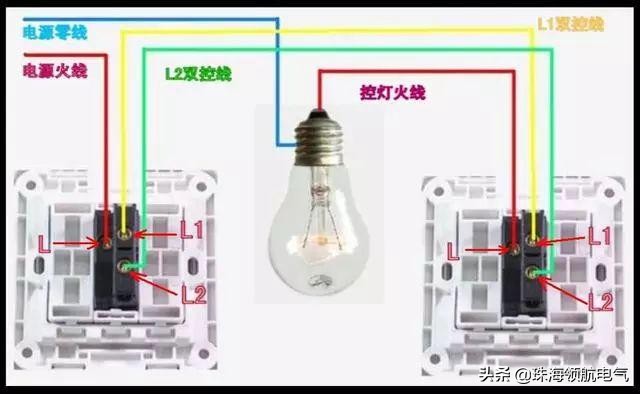

双控

小技巧是：两个开关的L1、L2同名的，连一起。

下面这两张图是楼梯双控的布局，以及双控带插座的布局，两者大同小异。

楼梯双控的布局

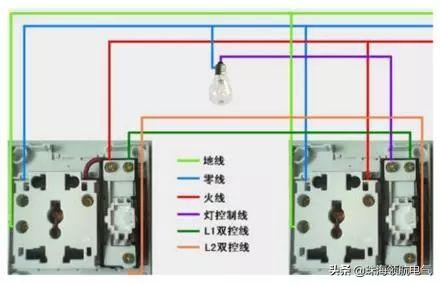

这种是双控带插座，大同小异

下面这两张图则是开关的动态演示图 ，以及卧室双控的布线图。

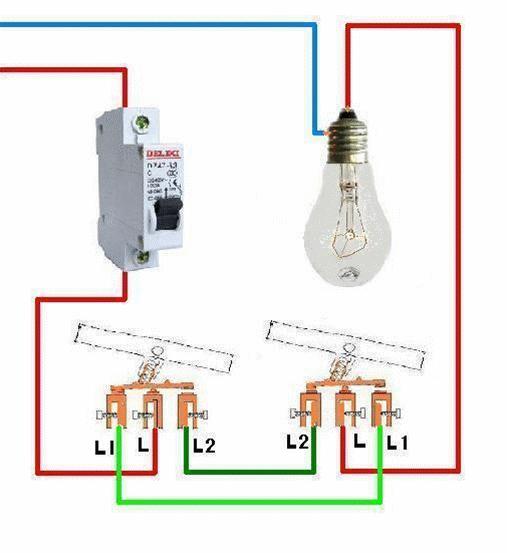

开关的动态演示图

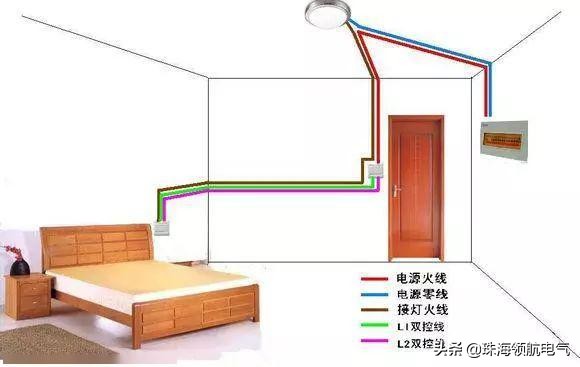

卧室双控的布线图

三控

中间是个多控开关

有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。下面这张图是三控开关的布线图。

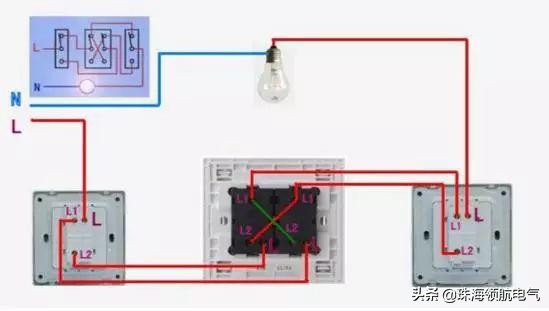

三控开关的布线图

四控

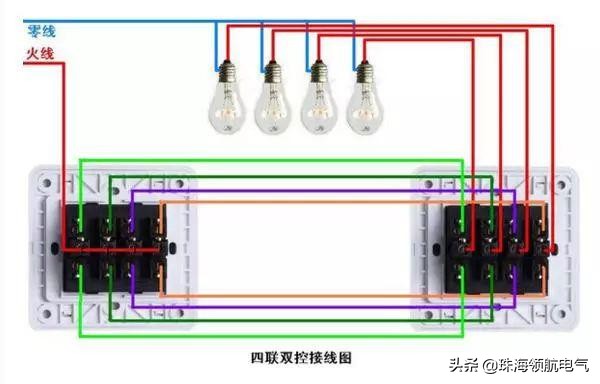

四联双控

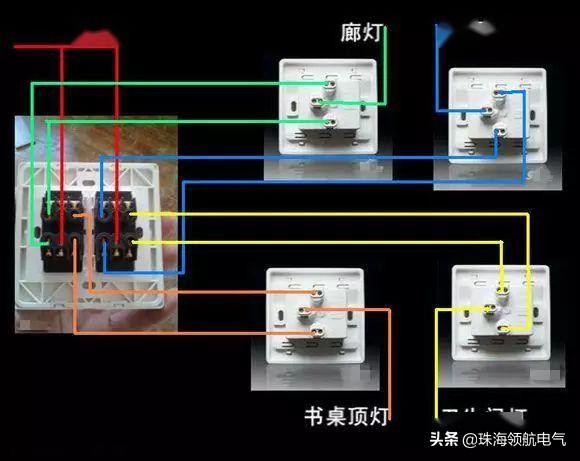

稍微复杂一点的接线图

第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

再补个常见的接电扇的图

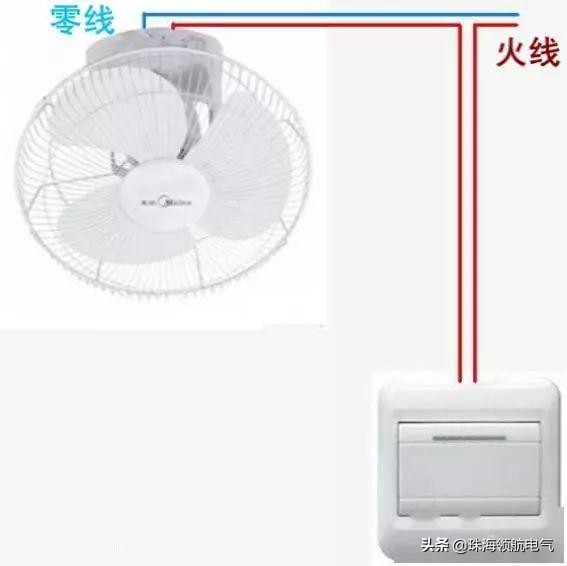

常见接电扇的图，单联单控的接线

先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。

接下来更专业的资料

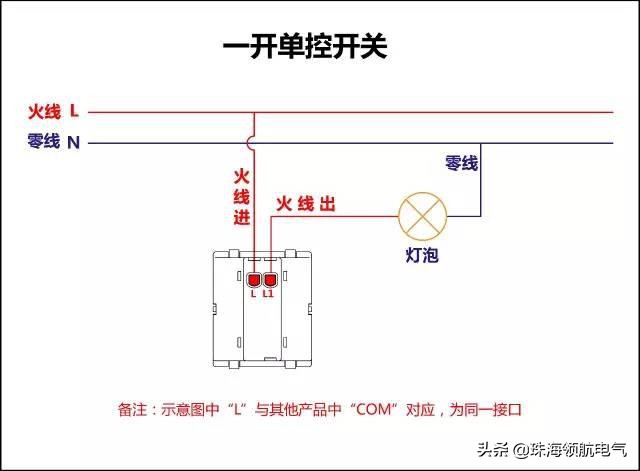

一开单控开关接线图

一开单控开关接线图

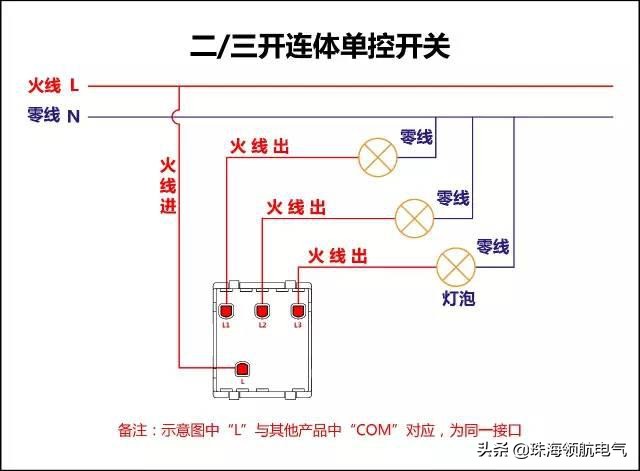

二三开连体单控开关接线图

二三开连体单控开关接线图

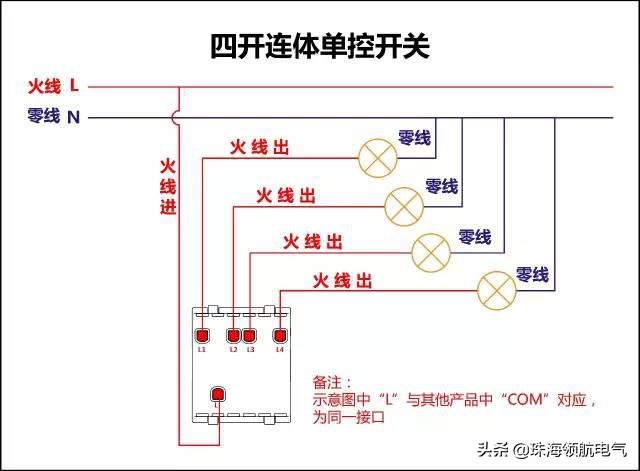

四开连体单控开关接线图

四开连体单控开关接线图

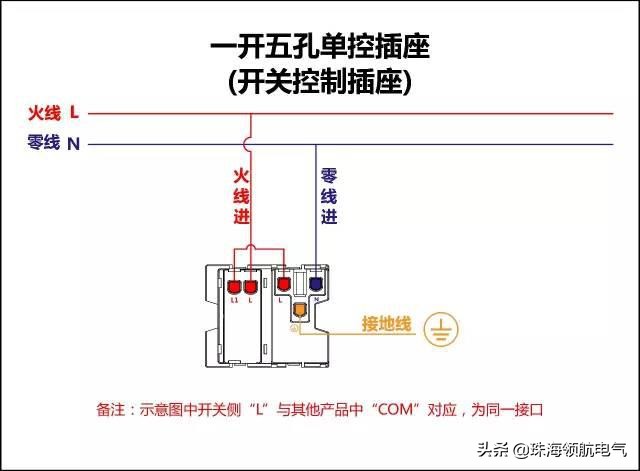

一开五孔单控插座接线图（开关控制插座）

一开五孔单控插座接线图（开关控制插座）

二开五孔单控插座接线图

二开五孔单控插座接线图

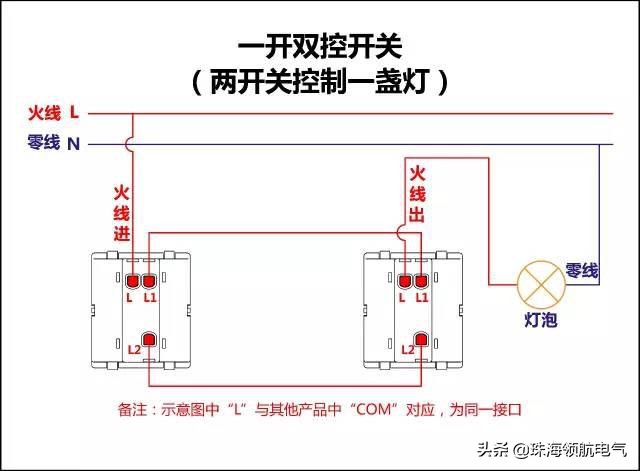

一开双控开关接线图

一开双控开关接线图（两开关控制一盏灯）

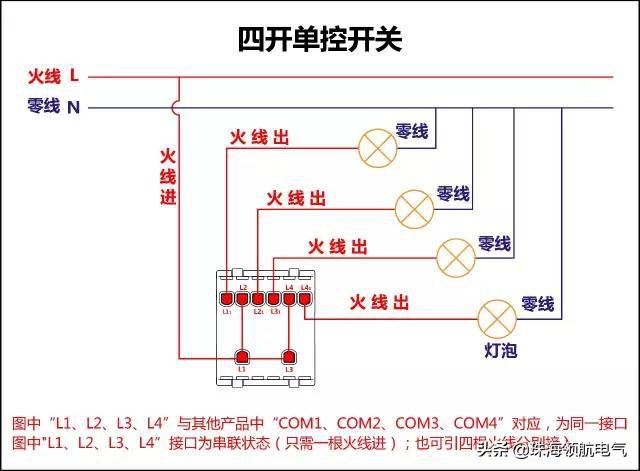

四开单控开关接线图

四开单控开关接线图

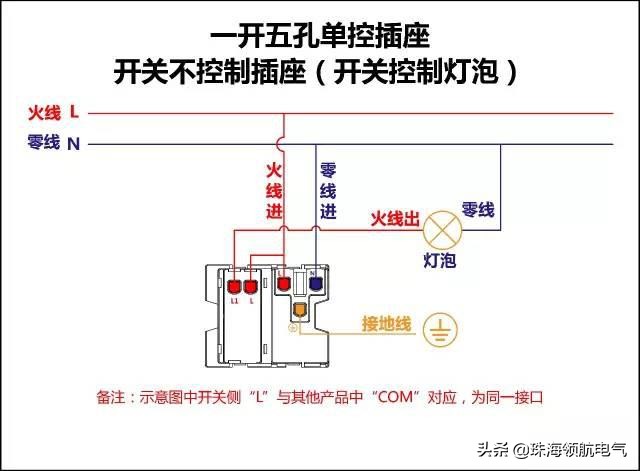

一开五孔单控插座接线图（开关不控制插座，控制灯泡）

一开五孔单控插座接线图（开关不控制插座，控制灯泡）

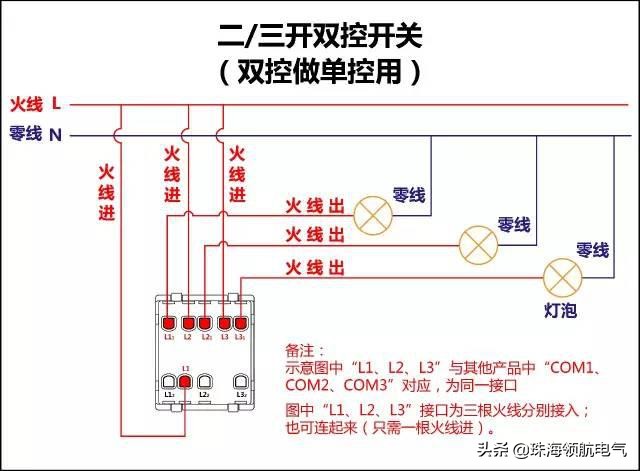

二三开双控开关接线图

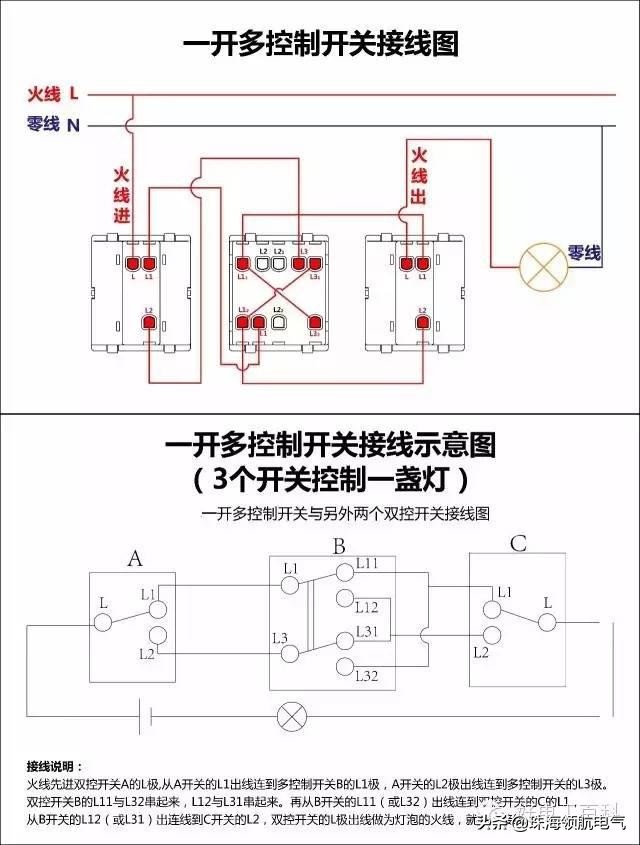

一开多控开关接线图

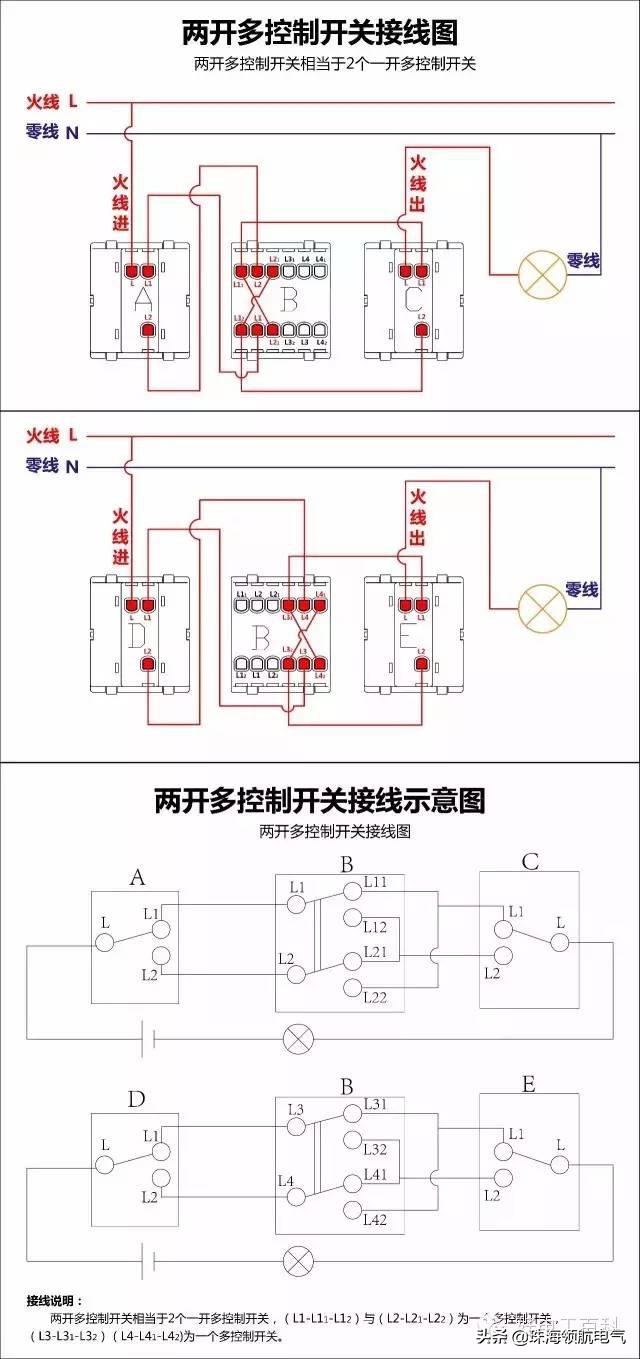

两开多控开关接线图

好啦，本期小航就为您分享到这里，记得收藏哦！
