今天就给朋友们分享的是关于开关的接线图，相信不管是新电工还是老电工，看完这些，多少对大家都会有一些帮助。
1，先看看双控
两个开关的L1L2同名的连一起

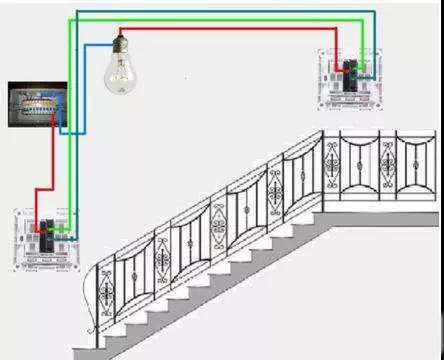

这种是楼梯双控的布局

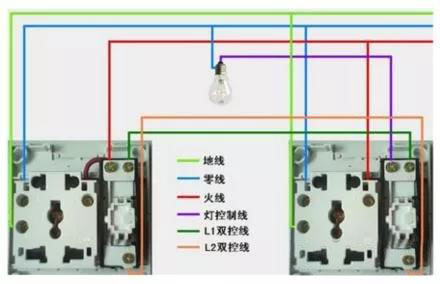

双控带插座
开关的动态演示，便于理解

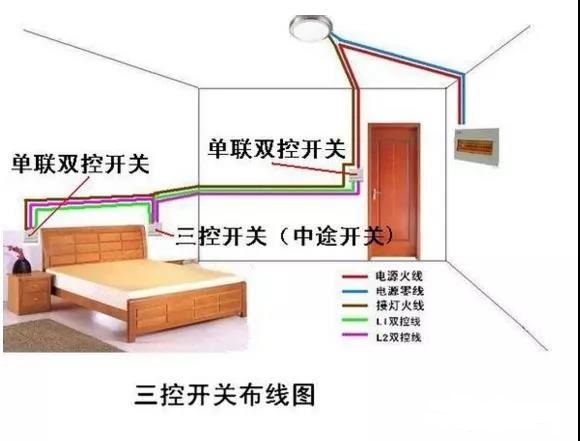

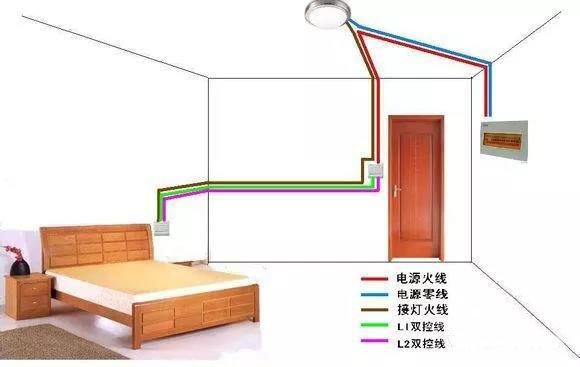

卧室双控的布线图
2、再看看三控
中间是个多控开关

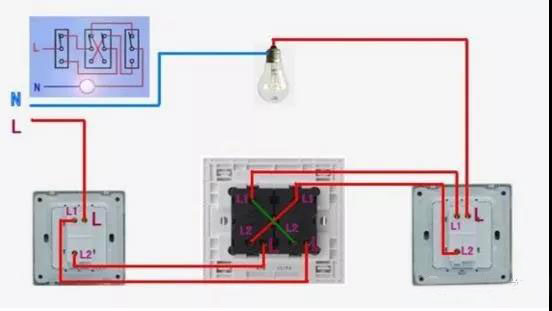

有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。
3、四控
四联双控

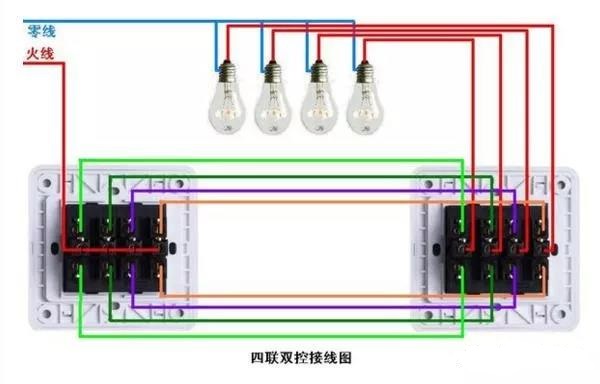

第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

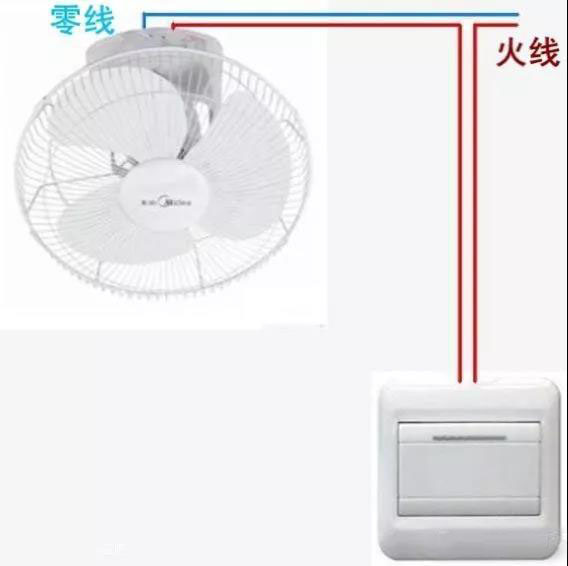

常见的接电扇的图
这个就是单联单控的接线

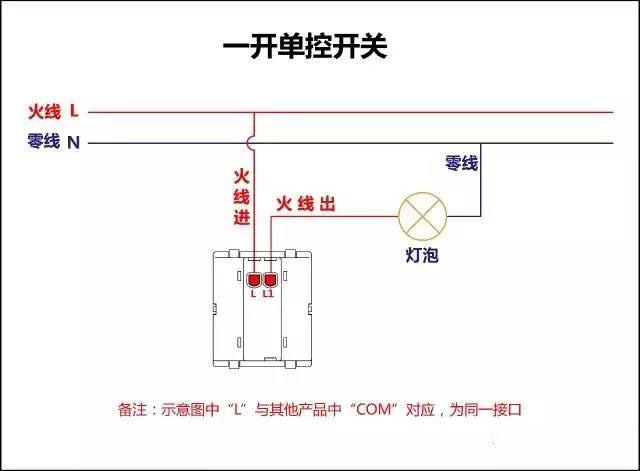

一开单控开关接线图

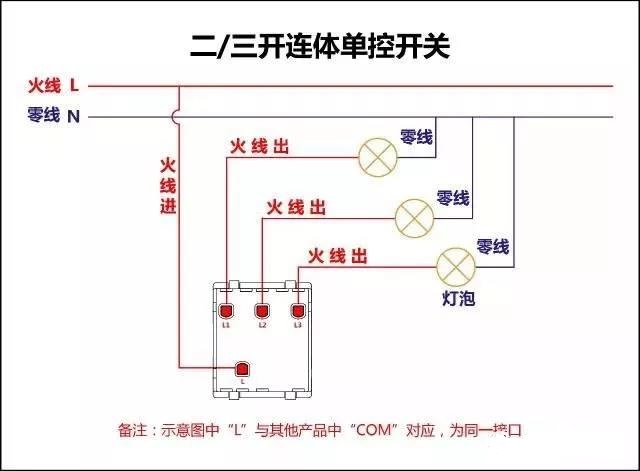

二三开连体单控开关接线图

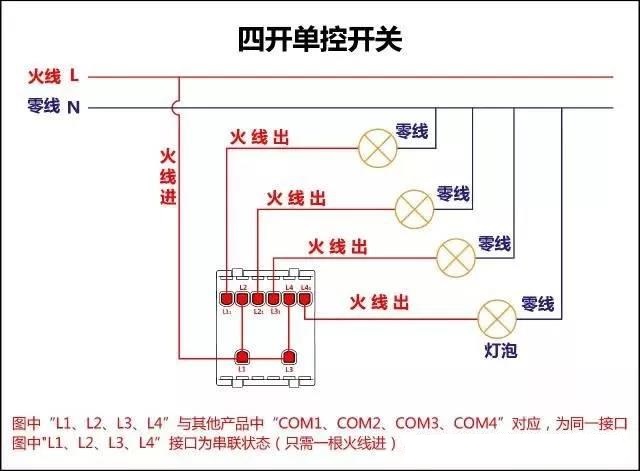

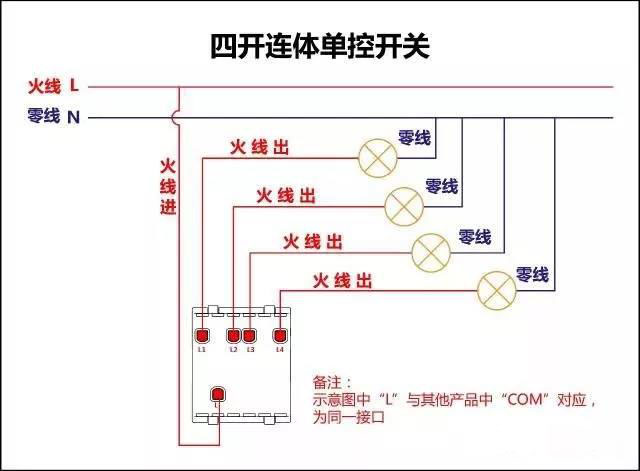

四开连体单控开关接线图

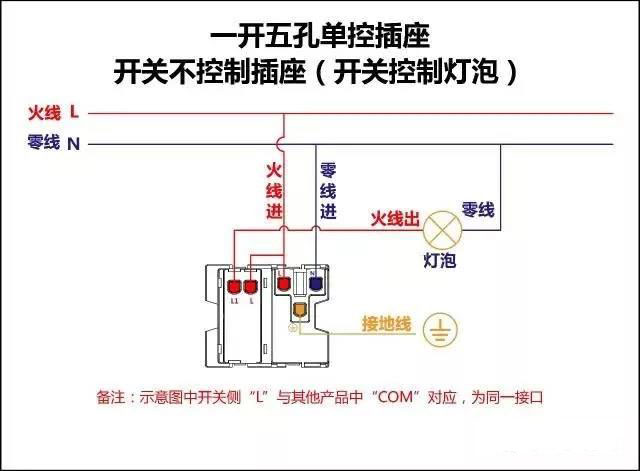

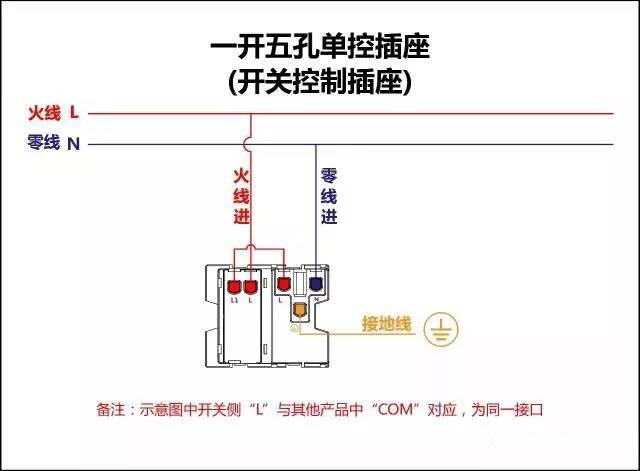

一开五孔单控插座接线图

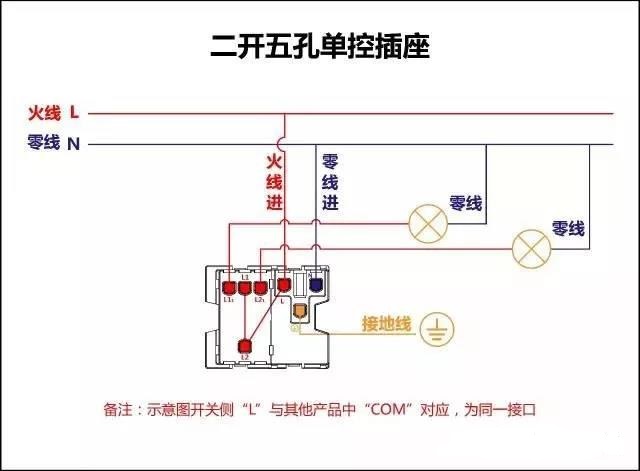

二开五孔单控插座接线图

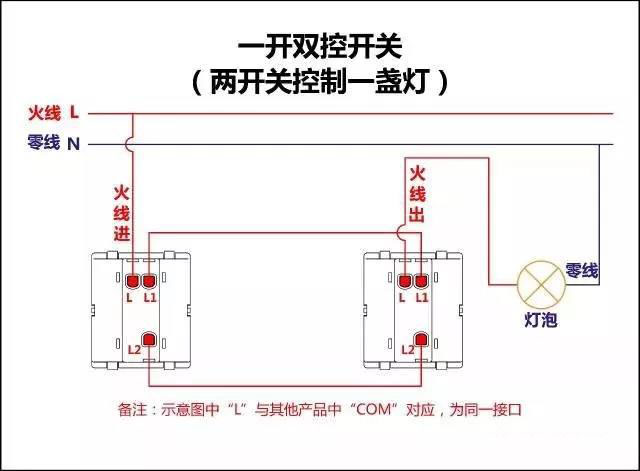

一开双控开关接线图

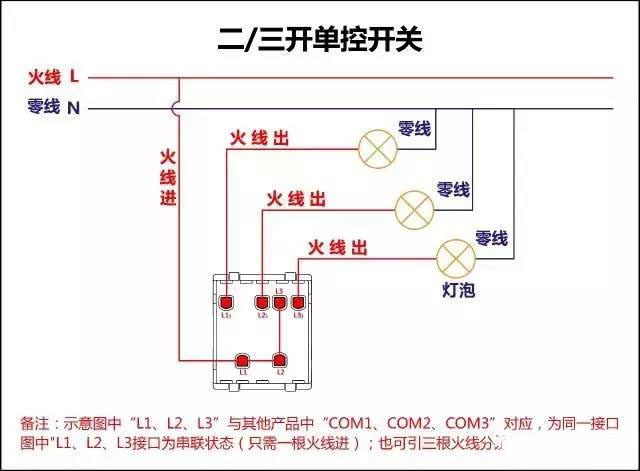

二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图

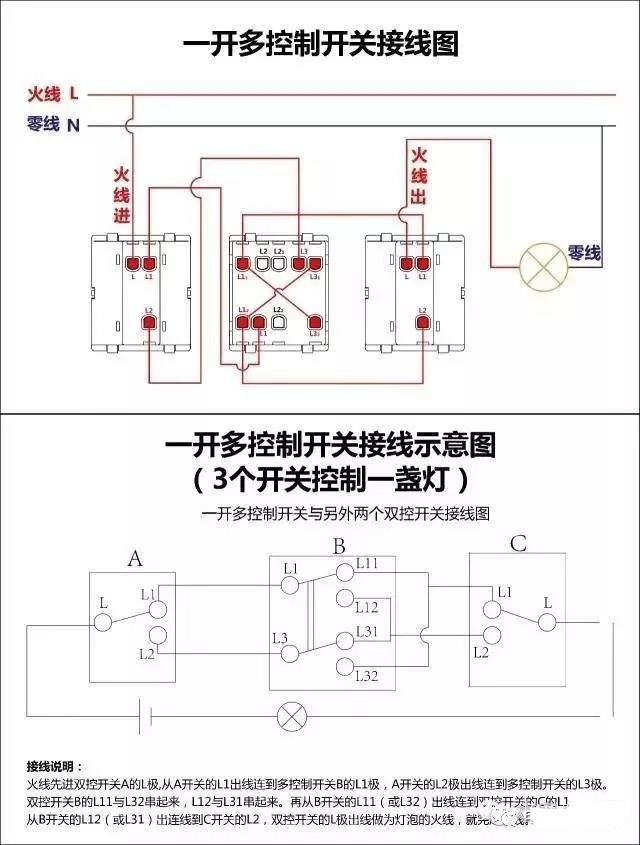

一开多控开关接线图
