GTJ2021楼层设置的疑惑我们用两周的文章，解释的差不多了，今天我们来攻克最后一个堡垒，保护层厚度，如图1所示。

图1

一、关于保护层厚度规范是如何规定的

结构构件中，钢筋骨架被浇筑于混凝土中，最外层钢筋外皮与构件表面之间的距离，就是保护层厚度。如图2所示。

图2

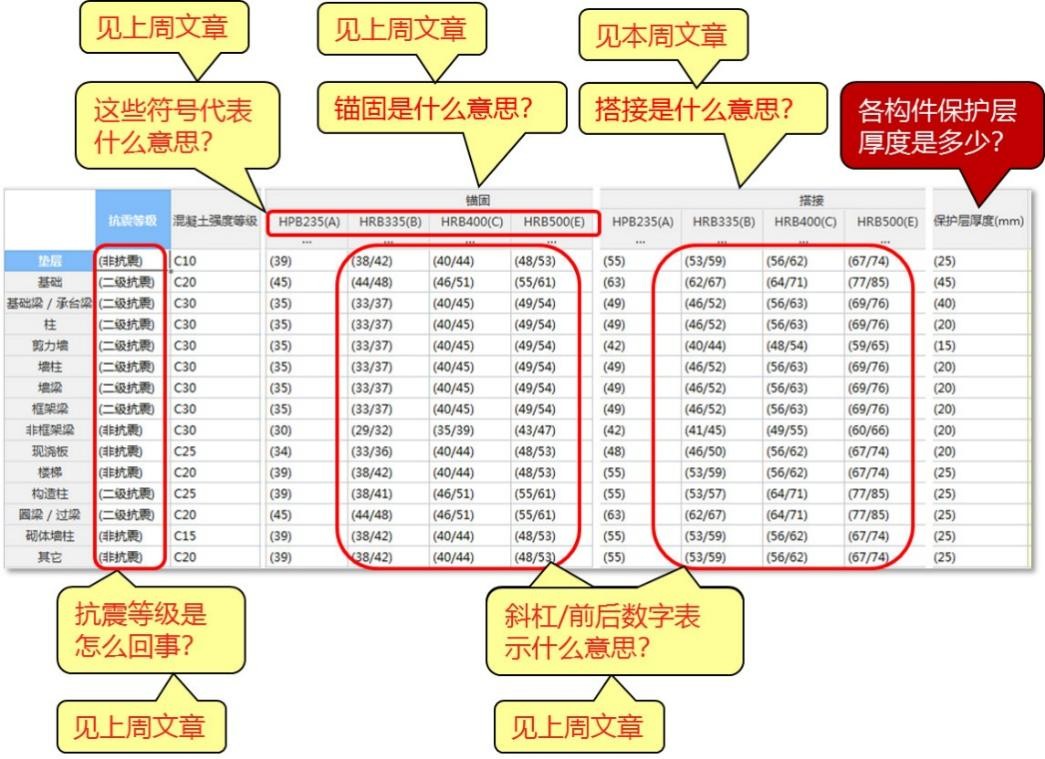

到具体工程中，保护层厚度是多少，与构件所处的环境有关系，17G101-11给出了具体规定，见表1。

混凝土保护层的最小厚度Cmin(mm)

表1

大家注意，表1给出的是最小保护层厚度，具体工程保护层多少要见图纸。

规范中给出了环境类别的具体条件，不过，这是给设计人员考虑的，我们预算员只了解就可以了，下面我把环境类型简化了一下，见表1。

表2

一、大家对保护层厚度的一些误解

关于保护层厚度大家往往有一些误解，都会误认为保护层厚度指的是箍筋外皮，其实不一定，下面我从17G101-11查到一些保护层的解释。

（一）关于柱子保护层厚度解释

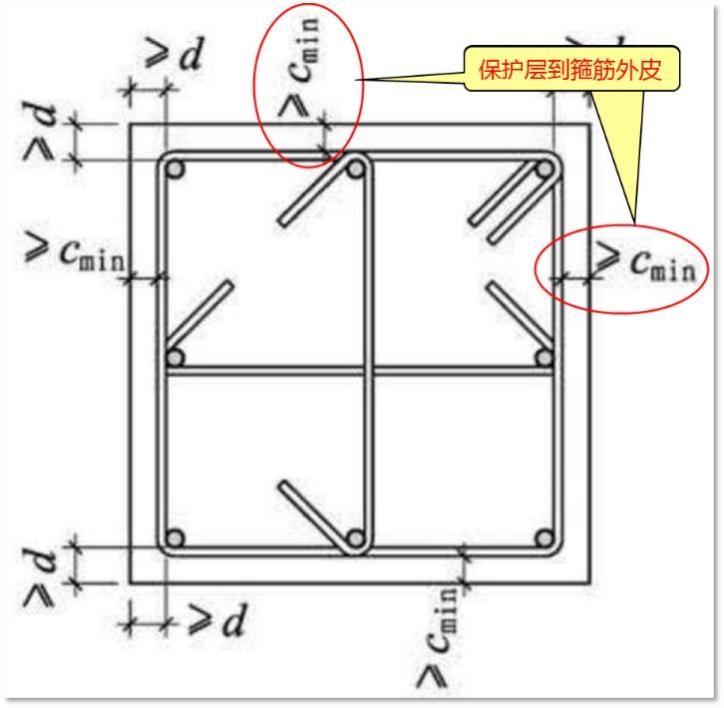

如果柱子拉筋只钩住主筋，保护层厚度只到箍筋外皮，如图3所示。

图3

当柱子拉筋同时钩住主筋和箍筋时，保护层厚度就指的是到拉筋的外皮，如图4所示。

图4

图4情况很多人误解保护层是到箍筋外皮，这就不符合规范的规定了，规范规定是最外侧钢筋外皮到构件表面的距离。

（二）关于梁的保护层厚度解释

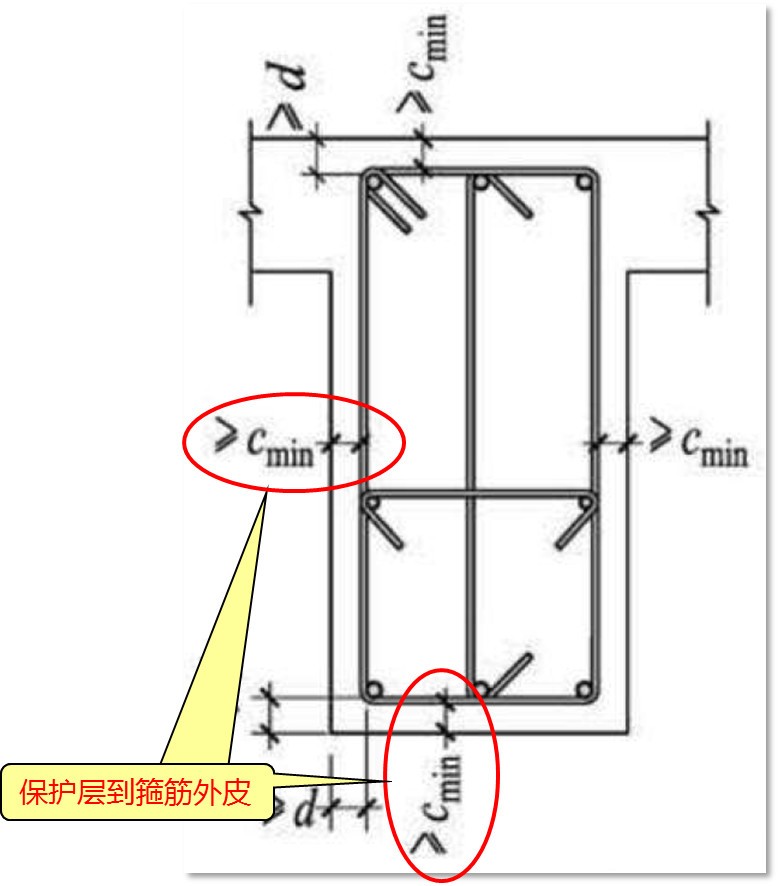

当梁拉筋只钩住腰筋时，保护层厚度指到箍筋外皮，如图5所示。

图5

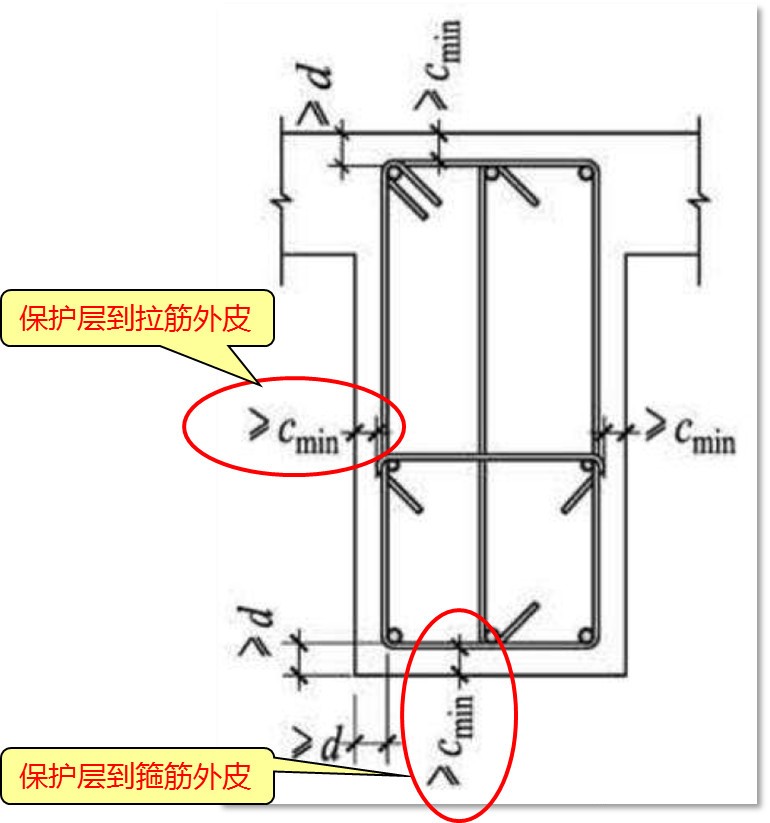

当梁拉筋同时钩住主筋和箍筋时，保护层厚度指到拉筋外皮，如图6所示。

图6

从图6可以看出，一根梁会出现两种保护层厚度。

（三）关于板的保护层厚度解释

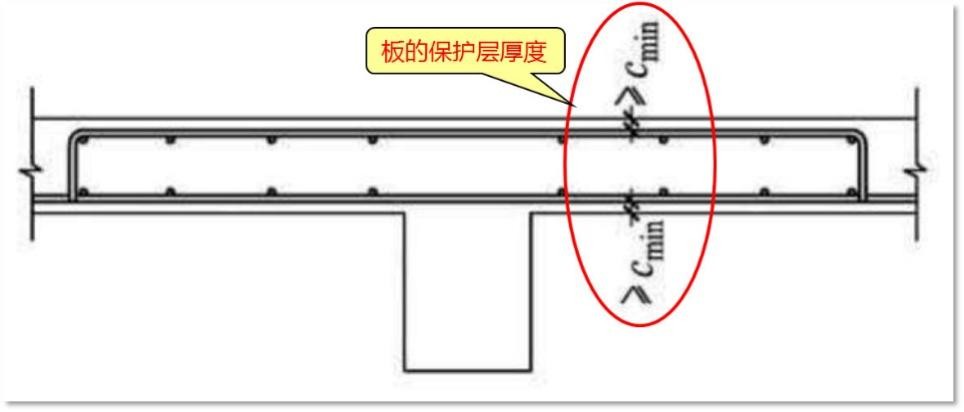

板的保护层厚度争议不大，都是到底筋和面筋的最外皮，如图7所示。

图7

（四）关于墙的保护层厚度解释

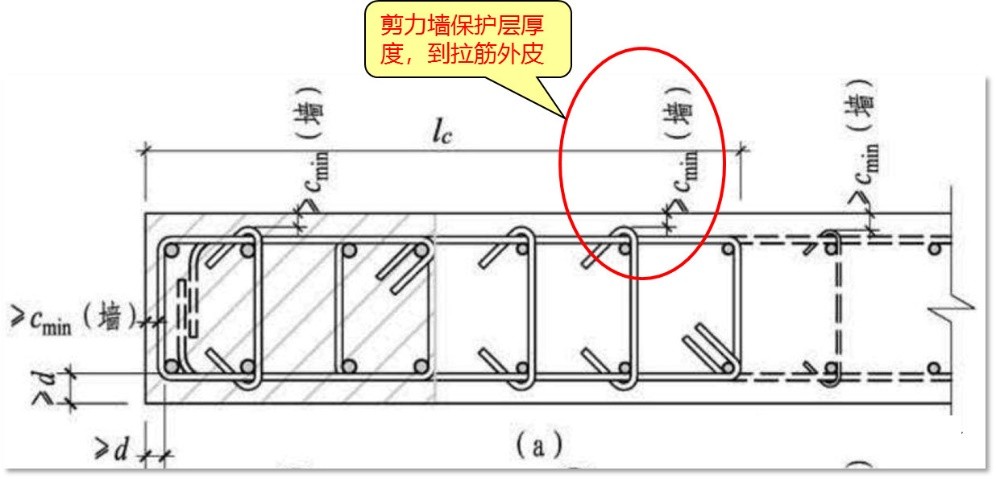

剪力墙一般都有拉筋的，拉筋才是最外层钢筋，保护层厚度当然指的是拉筋外皮，如图8所示。

图8

大家经常比较糊涂的问题是，暗柱的保护层后是按剪力墙还是按柱？

我的观点是按剪力墙的保护层厚度，有两个理由，一是因为暗柱本来就是剪力墙的附属构件；二是剪力墙是以拉筋最外皮为保护层的，满足了拉筋，肯定满足了暗柱的箍筋，因为箍筋在拉筋里面的，当然就满足了暗柱。

图8中阴影部分是暗柱，很显然，满足了剪力墙保护层，自然就满足了暗柱。

连梁的保护层是按墙还是按梁？

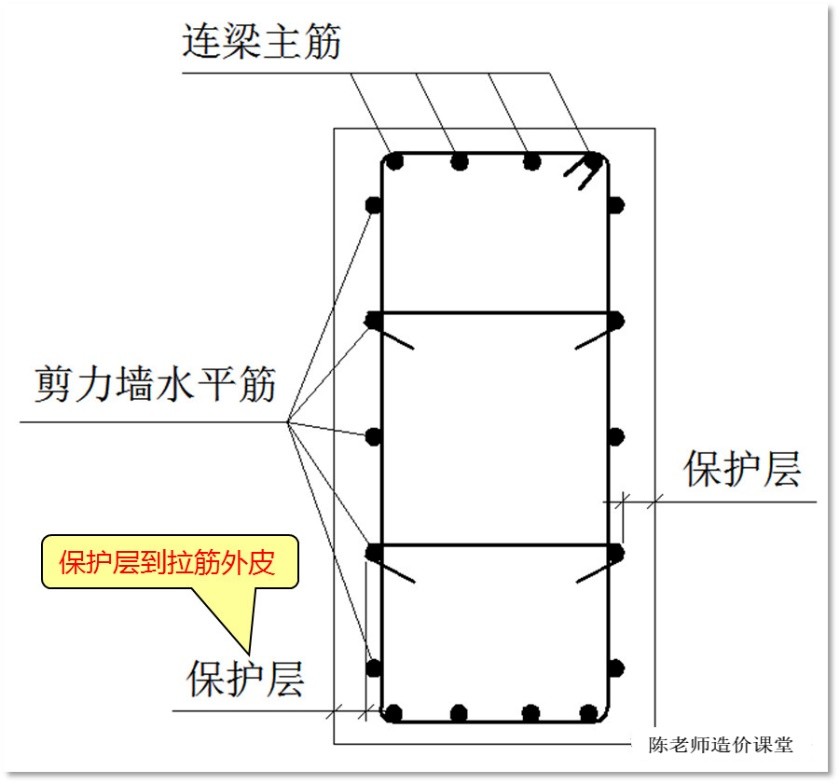

我的回答是按剪力墙走，也有两个理由，一是连梁本来就是剪力墙的附属构件；二是剪力墙水平筋是在连梁箍筋外皮的，拉筋又在水平筋外皮，满足了剪力墙，肯定就满足了连梁。如图9所示。

图9
