JZ2440 学习之 gpio

第一步：开发环境配置

1. 先安装 linux 操作系统。 在 windows 系统上安装 linux 子系统，或者在 linux 系统上安装 windows 虚拟机。（作者使用 windowsOS，安装的 ubuntu 子系统，烧写工具用 oflash 工具）
2. 搭建交叉编译环境。安装 arm-linux-gcc， 或者其他的编译工具。
3. 连接 Opne JTAG 线到开发板和电脑。
4. 就可以进行裸机程序烧写。

第二步：查看原理图

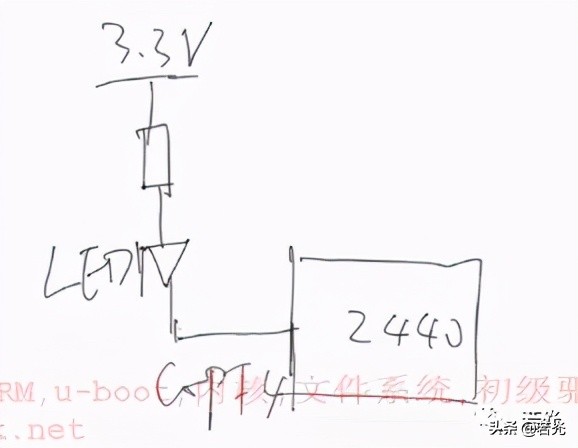

1. 查看原理图，看 led 接线原理。

因为 Led 一端为 3.3v 高电平，所有要点亮 Led 需要 2440 这边的管脚为低电平时，Led 才会点亮。

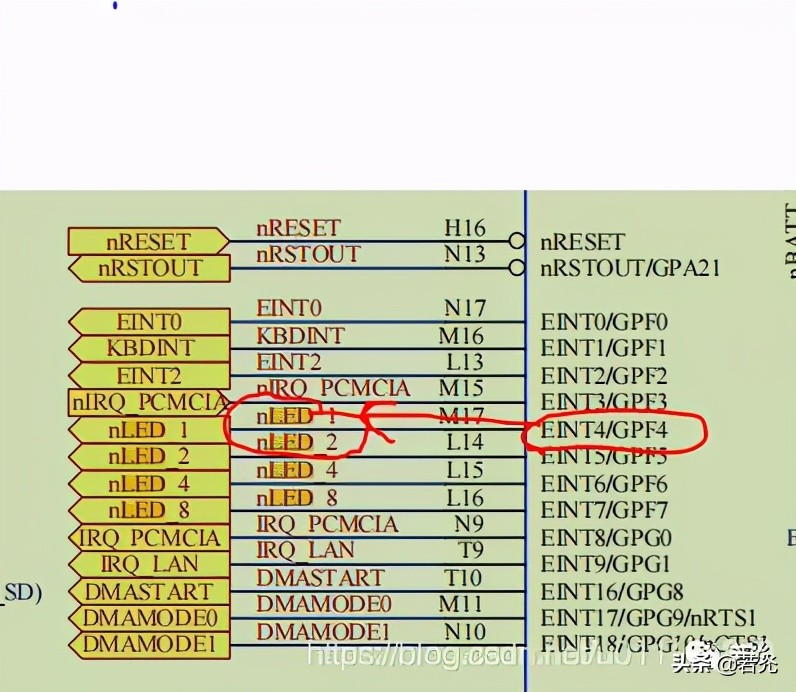

由图显示，led1 与 GPF4 相连。因此要点亮 led 必须让 GPF4 处于低电平。

2.让 GPF4 处于低电平

• 配置 GPF4 功能。输入：输出：其他
• 设置 GPF4 电平。高：低

3.从用户手册中查找 GPF4 设置功能和电平。

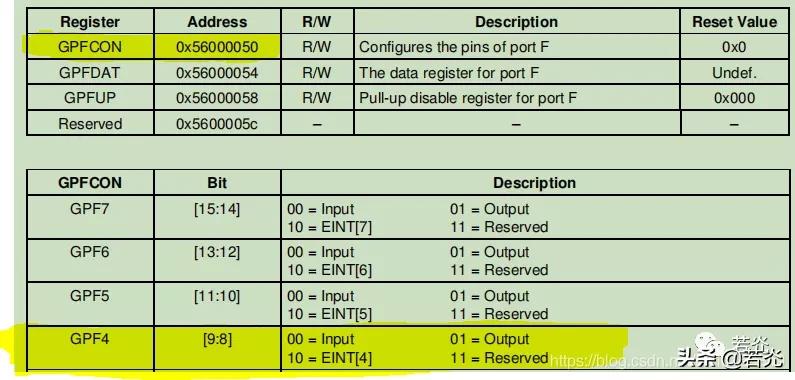

由图可以看出 GPF4 控制寄存器地址为：0x56000050， 它的第【8：9】位用来设置该引脚功能，8：9 位为 01 时为输出功能。

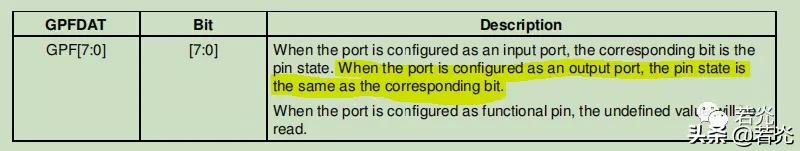

由图中翻译：当端口配置为输出端口时，引脚状态与相应位相同。 则 GPF4 就是第【4】位。则：给 0x56000054 的第 4 位置 0（低电平）时，则灯亮。

第三步：编写代码

至此，原理已经分析完成，就剩写代码了。

.text
.global _start
_start:
     LDR   R0,=0x56000050   @ R0设为GPFCON寄存器。此寄存器                   @ 用于选择端口B各引脚的功能：
                   @ 是输出、是输入、还是其他
     MOV   R1,#0x00000100
     STR   R1,[R0]   @ 设置GPF4为输出口, 位[8:7]=01

     LDR   R0,=0x56000054  @ R0设为GPBDAT寄存器。此寄存器                   @ 用于读/写端口B各引脚的数据
     MOV   R1,#0x00000000  @ 此值改为0x00000010,                   @ 可让LED1熄灭
     STR   R1,[R0]   @ GPF4输出0，LED1点亮
MAIN_LOOP:
     B    MAIN_LOOP

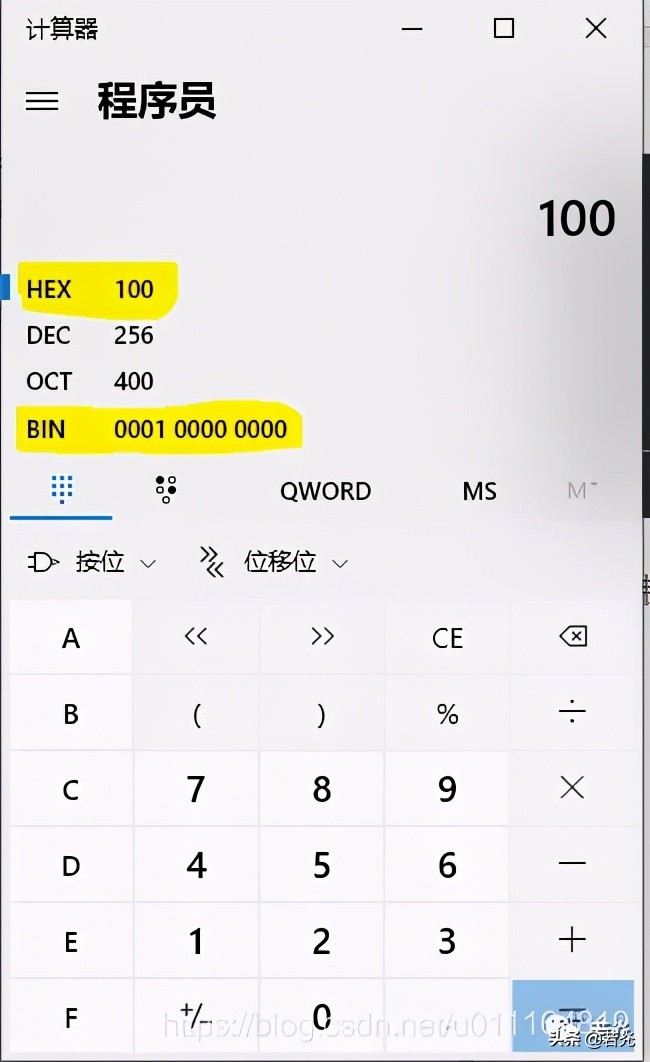

16 进制 0x100 转为二进制为：1 0000 0000

几个命令解释一下：

LDR{条件}  目的寄存器   <存储器地址>

作用：将 存储器地址 所指地址处连续的4个字节（1个字）的数据传送到目的寄存器中。

MOV{条件}{S} 目的寄存器，源操作数

MOV指令可完成从另一个寄存器、被移位的寄存器或立即数赋值到目的寄存器。
其中S选项为指令的操作结果是否操作CPSR中的条件标志位，
当没有S选项时指令不更新CPSR中的条件标志位结果。

STR{条件} 源寄存器，<存储器地址>

STR指令用亍从源寄存器中将一个32位的字数据传送到存储器中。该指令在程序设计中比较常
用，丏寻址方式灵活多样，使用方式可参考指令LDR。

b

引起处理器转移到“子程序名”处开始执行，不能返回，只能跳转。
