最齐全的漏电保护器开关接线图 单控、双控、三控接线大全 接线不求人，有了这篇文章基本所有的漏电保护器、单控、双控、三控都能搞定了，希望看完多多转发，多多收藏，让更多的人也能学习到一些专业知识，谢谢。自己动手时一定要确保安全的情况下进行，建议旁边有人帮忙看着。

漏保：漏电保护器

简单点说，单相漏保：火线流向零线，那么火线电流便等于零线电流，当火线漏电时，有一部分电流通过火线漏电流向了大地，那么这时火线的电流便不等于零线电流，当这个误差大于漏保的动作值时，漏保就跳闸了。

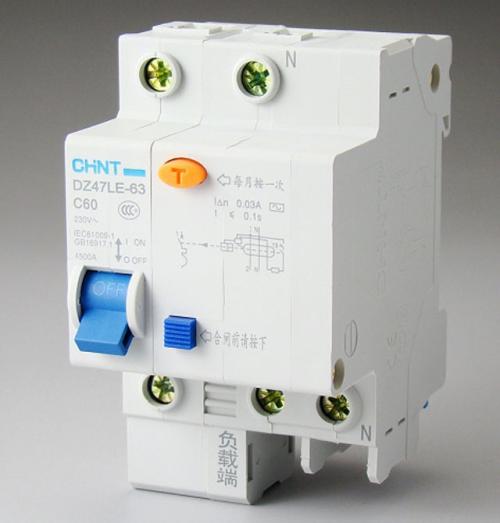

这种就是漏保

漏保只能保护单相触电，比如你一只手触电，然后电流经过身体流向大地，这时候漏保会跳闸，但是如果你一只手接触火线一只手接触零线，形成了回路，漏保是不会起保护作用的。

空气开关的作用是起到过载和短路的保护，如果你短路了，空开会起到保护作用，所以我们家里空开和漏保都要安装。

漏保一定要按要求接入电路，如果不是专业电工，请不要随意更改线路。

单控、双控、三控

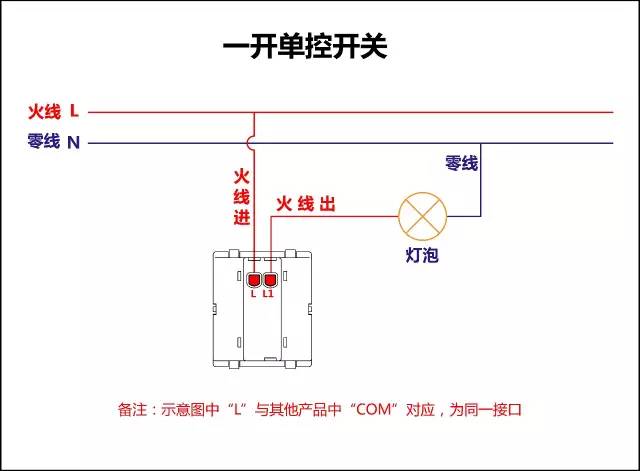

一开单控开关接线图

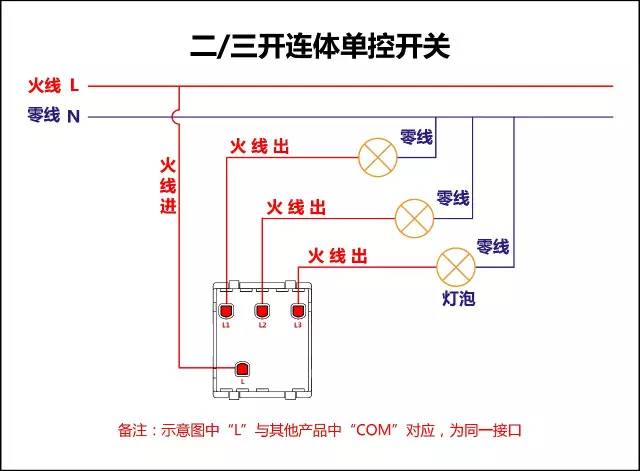

二三开连体单控开关接线图

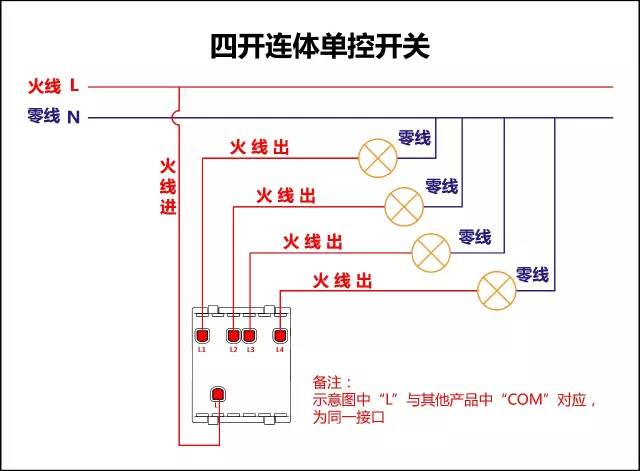

四开连体单控开关接线图

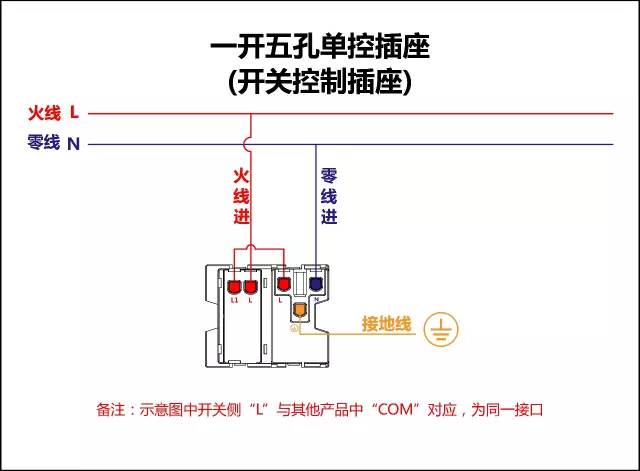

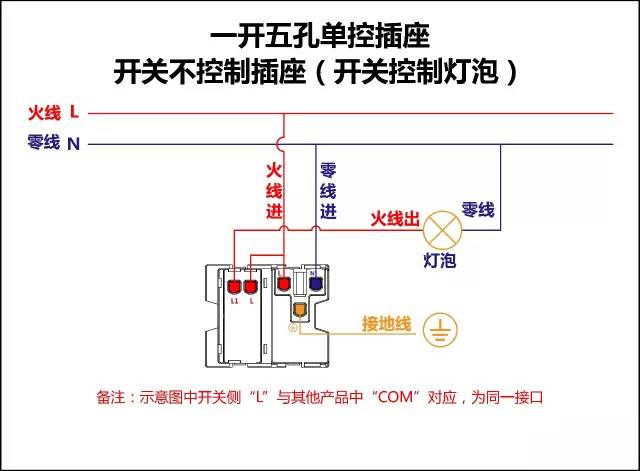

一开五孔单控插座接线图

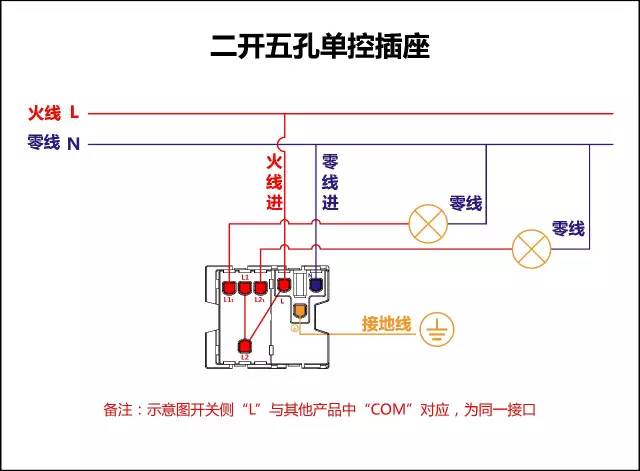

二开五孔单控插座接线图

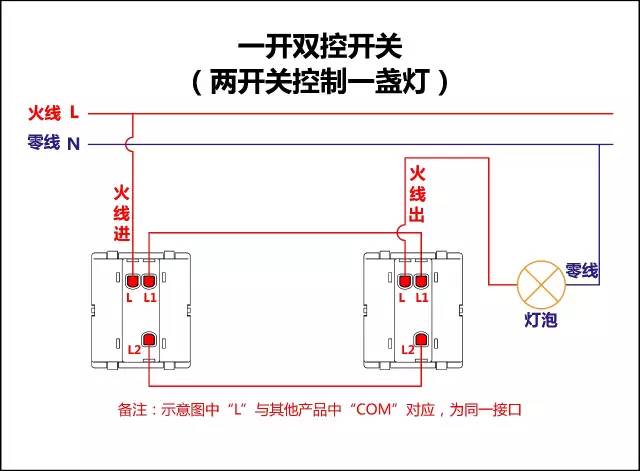

一开双控开关接线图

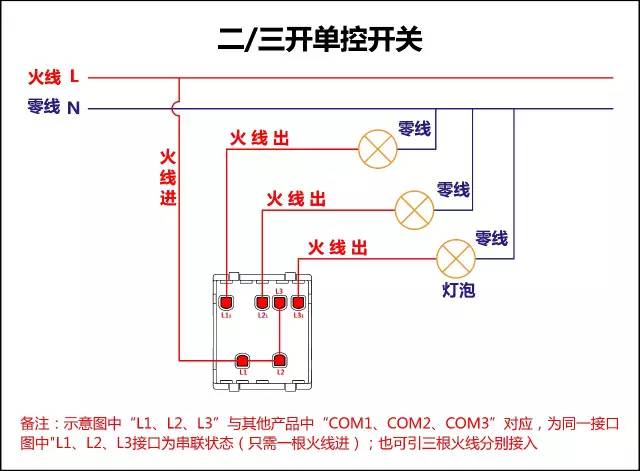

二三开单控开关接线图

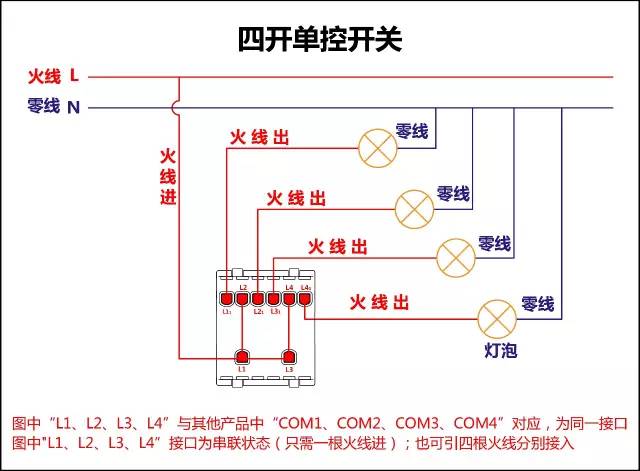

四开单控开关接线图

一开五孔单控插座接线图

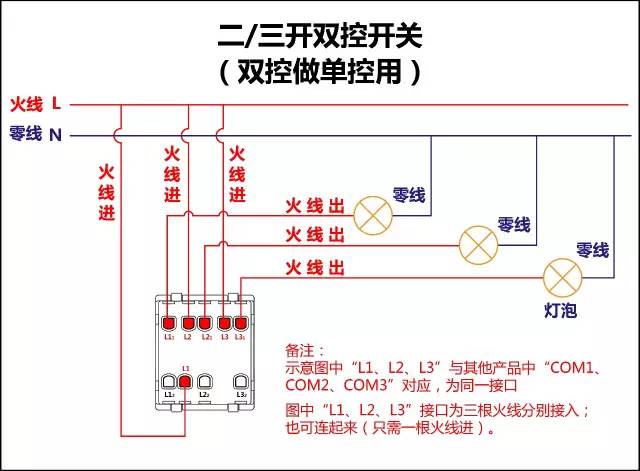

二三开双控开关接线图

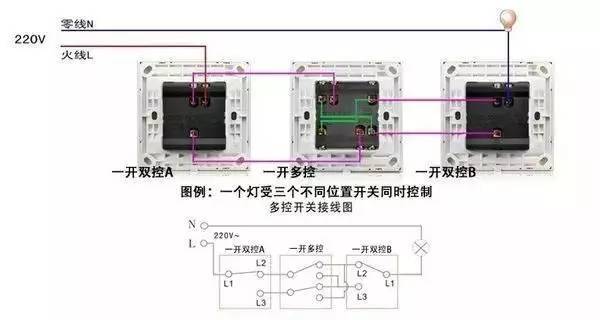

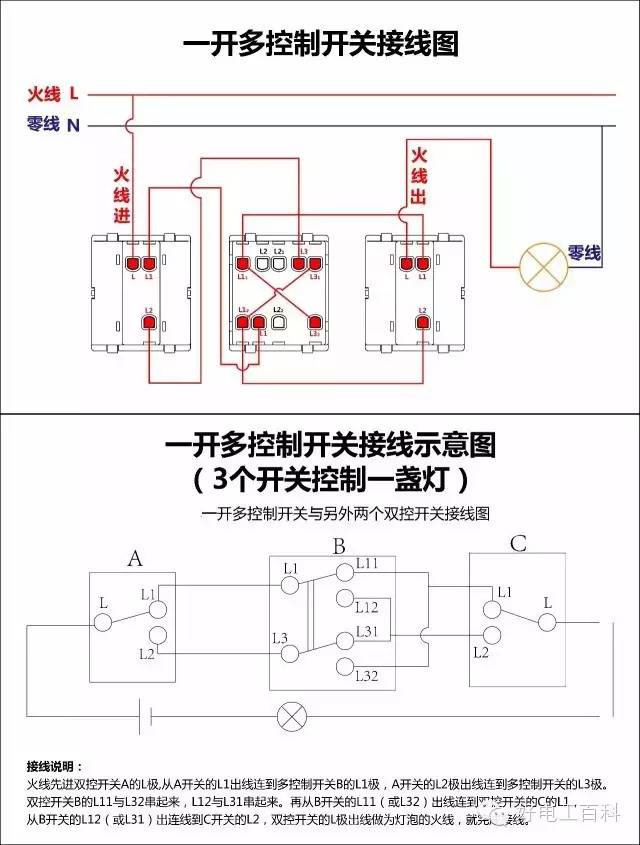

一开多控开关接线图

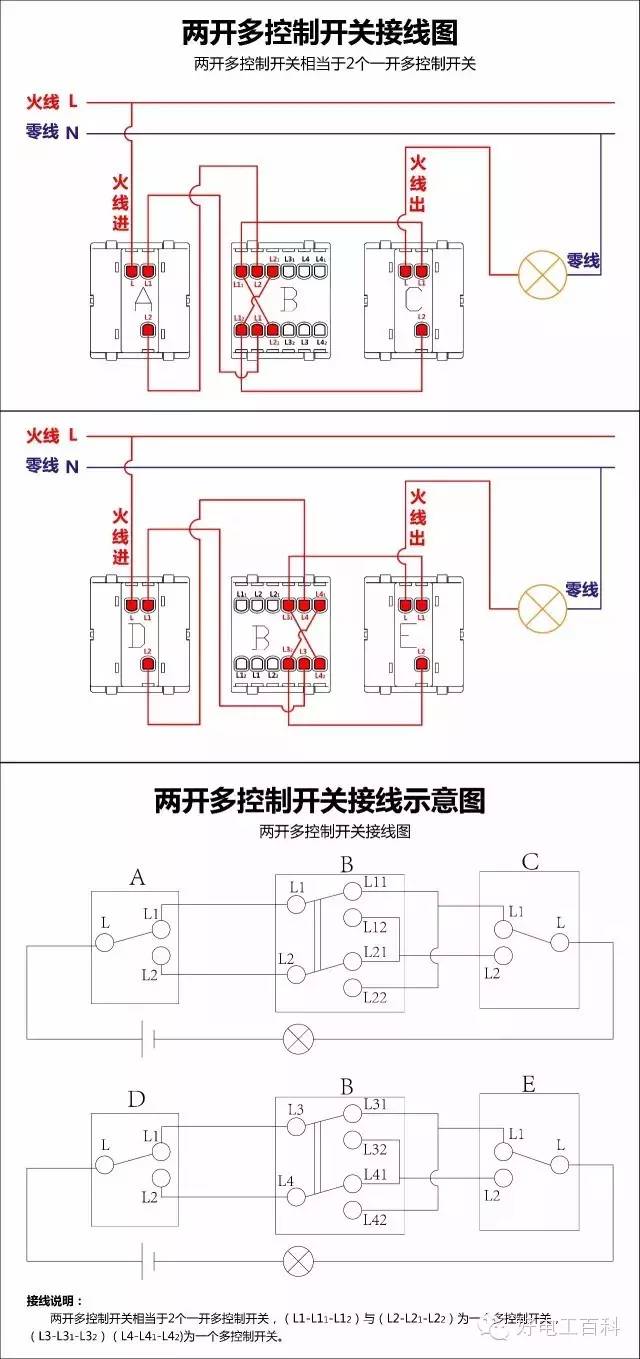

两开多控开关接线图

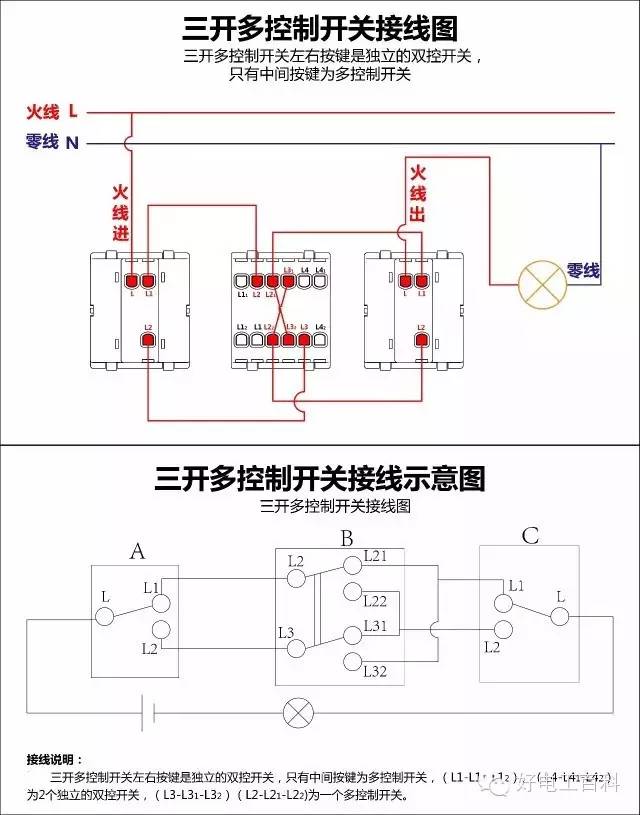

三开多控开关接线图

替换高清大图

替换高清大图

替换高清大图

最牛的一个：

看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。
