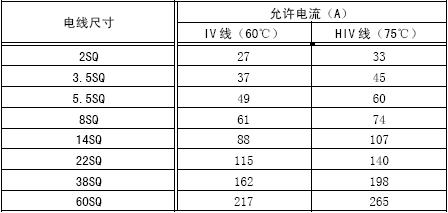

电缆及其线径的选择

电缆应选用聚乙烯绝缘材料的优质铜芯电缆，所需通过的电流大小是电缆线径选择的唯一条件；

各部位电缆线径选择，请遵照三菱相关驱动器安装使用说明书；

相关疑问

★ 同样功率的马达，为什么三菱驱动器使用的动力线 线径要比一般电工手册上要求的大很多？

因为目前我们大多数机床厂均选用的是三菱200V系列的驱动器及电源供应模块，他们的输出电压一般在155V左右，比起我们通常使用 的输入电压为380V的电压，要低很多，所以同样功率的情况下，流经电缆的电流大约是380/155=2.5倍，而电缆线径选择的唯一条件是该电缆所允许的电流；所以选用三菱200V系列的驱动器及电源模块使用时，相同功率情况下，所需的动力线线径要比一般电工手册上要求的大很多，这也许是我们机床厂在使用三菱驱动器时，一不小心会犯经验性的错误，而发生线径选择严重偏小的原因，所以请遵照三菱相关驱动器安装使用说明书，选择电缆的大小；

使用400V系列的驱动器及电源模块使用时，一般输出电压在450V 左右，所以同功率的情况下，电缆的线径选择接近（稍小于）我们的经验数据。

★ 电缆线径严重偏小，会产生什么后果？

电缆线径选择太小后，会因为相对阻值偏大，引起电缆发热与压降问题；伺服系统的电流环反馈又将促使功率晶体产生更高的电压，补偿电流损失；此外，马达制动产生回生能量也不能通过太细直径的电缆而快速释放，所以往往会产生电源供应单元或驱动单元模块烧毁的严重后果。 。

故障实例

使用大功率电源供应单元时，一定要遵守说明书中要求进行安装布局，否则将会导致电源/驱动器模块烧毁的严重后果。

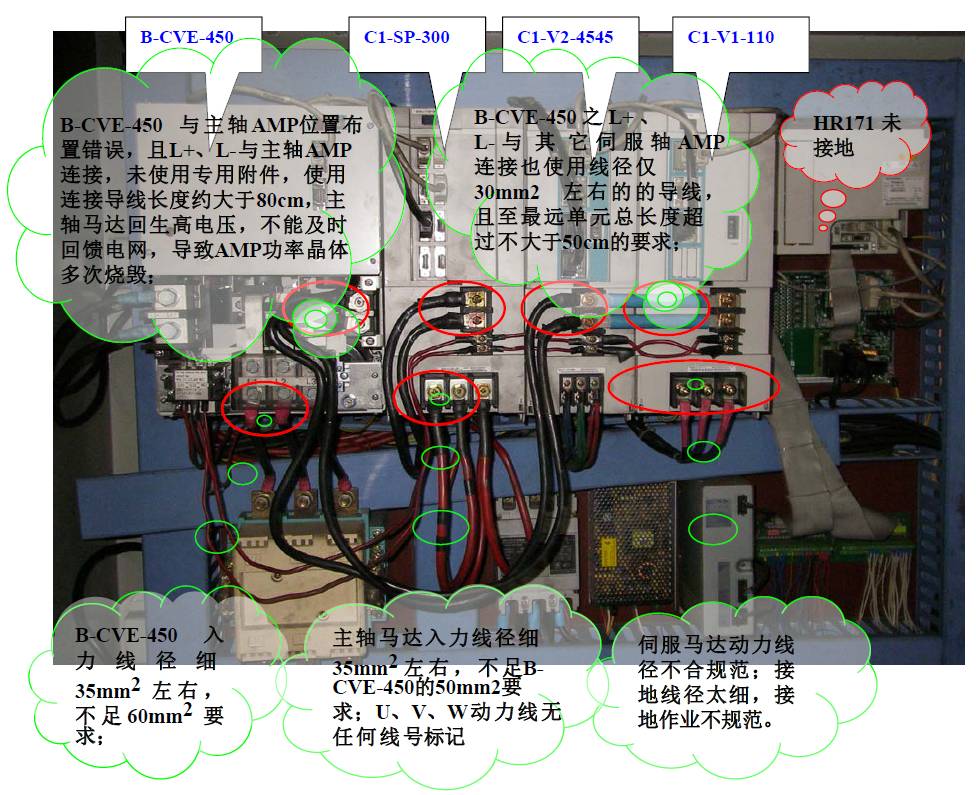

★下图为某型龙门铣床的控制柜照片

故障表现为BCVE- 450/C1-SP- 300/C1-V1-110在 短时间内不断发生烧毁现象，通过现场调查后，要求MTB针对问题点：

• 更换所有不合规格要求的电缆；

• 更正原来驱动器位置错误布局，从左起： C1-SP-300/BCVE- 450/C1-V1- 110/C1-V2-4545, 规范接地；

• 整改后至今，故障未再发生，机器运转正常。

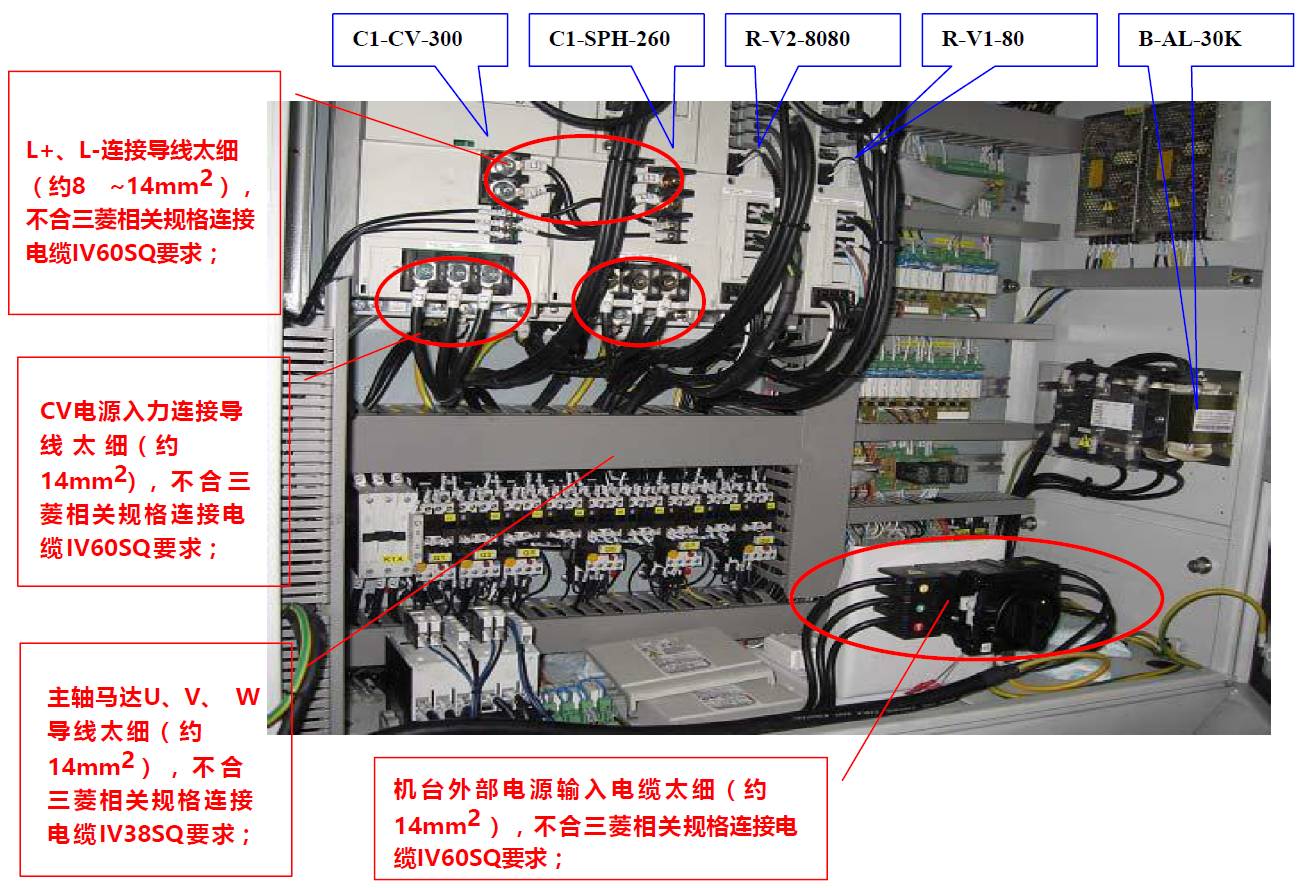

★下图是某型故障机床的电控柜照片

故障机台的现象是：C1-CV-300 及C1-SPH-260 多次频繁烧毁，在两个星期内，烧毁了3个主轴放大器，2个CV电源；原因与线径选择太小有关，回生能量不能及时释放电网中，导致模块烧毁。
