在昨天博文 使用数字示波器DS6104 测量交流信号的幅值和相位[1] 中对于使用示波器测量正弦交流信号的幅值和相位进行了分析和实验研究。但是对测量出的幅值和相位结果中的误差随着示波器的时基（ time base ）不同而改变的原因，究竟是在博文第二部分分析中理论上存在的误差引起的，还是由于示波器本身在同步、AD 位数精度、数据处理窗口方面引起的呢？

关于这个问题可以通过计算机仿真实验，对采集过程使用仿真来验证。

01 数据生成和计算方法

在实验中，根据 DS6104 示波器的参数，对于采集到的数据做一下假设：数据点个数，时基对应 100 个数据采样点。信号的频率，相位。数据的中心对应着时间 t=0 时刻，相当于信号触发同步的时间点位于示波器的中心。

下面给出生成数据的 Python 语句：下面给出当 ts=0.5ms 时对应的数据波形。

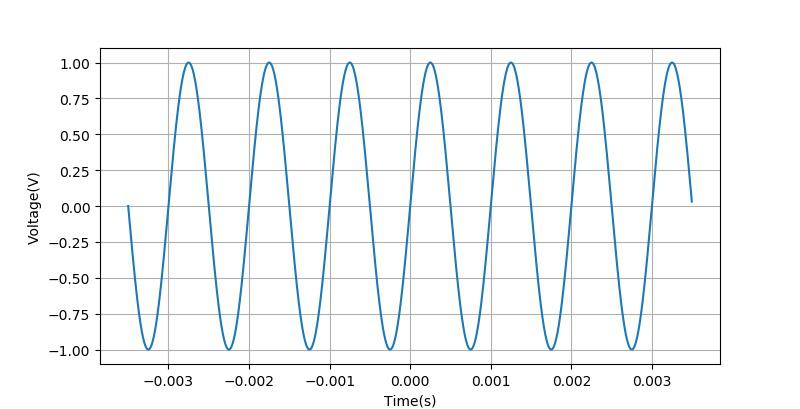

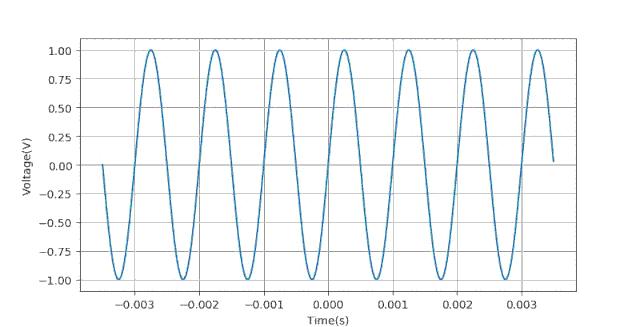

设置 ts=0.5ms 时对应的数据波形

利用在博文 使用数字示波器 DS6104 测量交流信号的幅值和相位[1] 中的计算方法求信号的有效值和相位。

测量得到的信号有效值和相位分别是：

E = 0.7071067811865476, theta=-1.0150610510858574e-17

02 采集位数对计算精度的影响

在示波器中，数据采集的位数为 8 位。下面对采集数据的位数分别从 1~16 进行仿真实验，验证采集数据的位数对测量的影响。

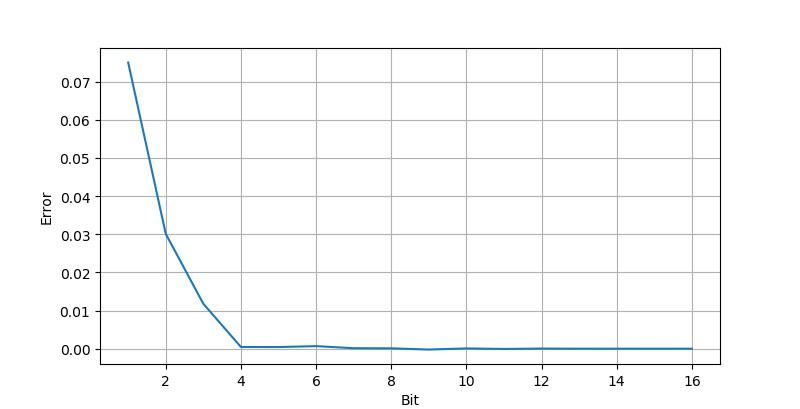

采集位数与幅度计算误差

不同采样位数下对应的采集波形

03 时基对误差的影响

在下面的仿真中，采集量化位数。时基从 30us 到 5000us，采集 200 个实验点。

1. 不加窗时对应的误差

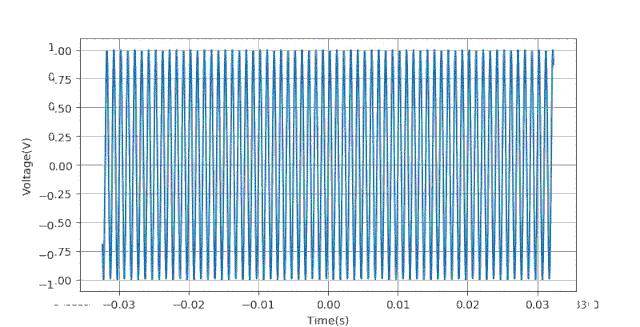

不同时基采样对应的波形

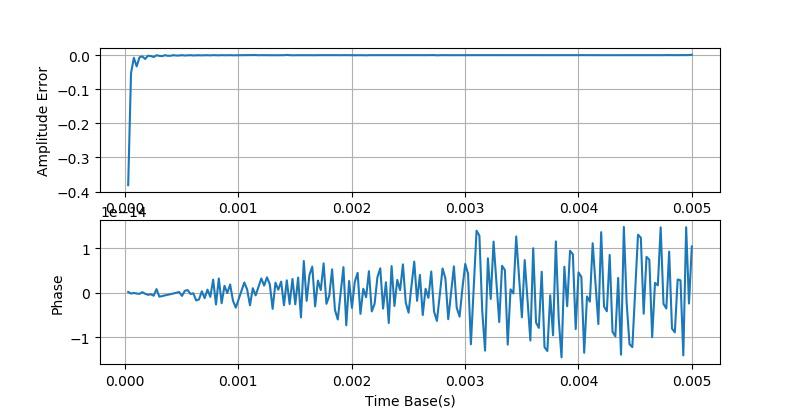

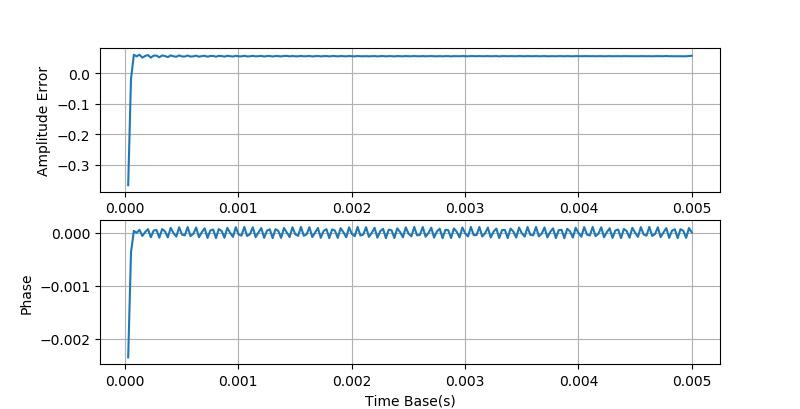

不同的时基对应的计算误差，量化 bit=8

通过实验可以验证，如果取消量化过程，所得到的测量误差（幅值，相位）的情况与上面量化位数等于 8 时几乎一样。

对比在 使用数字示波器 DS6104 测量交流信号的幅值和相位[1] 中时基使用示波器测量的结果，可以看到，在 ts<0.002s 的时候，所得到的误差与仿真的结果仅此，但当 ts 大于 0.002 之后，所得到的误差就呈现了规律的锯齿波的形状。对于这个现象现在还无法解释。

2. 加窗口之后对应的误差

通过对数据增加三角窗和 Hanning 窗口[2] 加权处理，来评估时基对参数计算误差。

（1）增加参加窗口

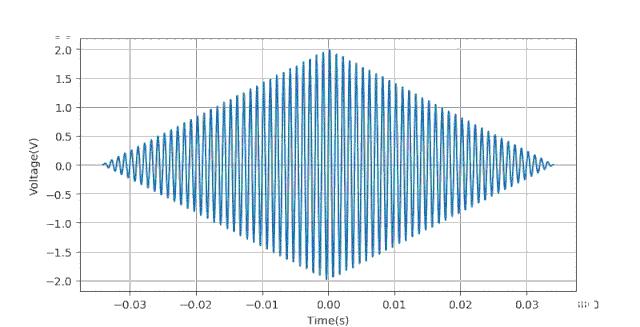

增加三角窗口

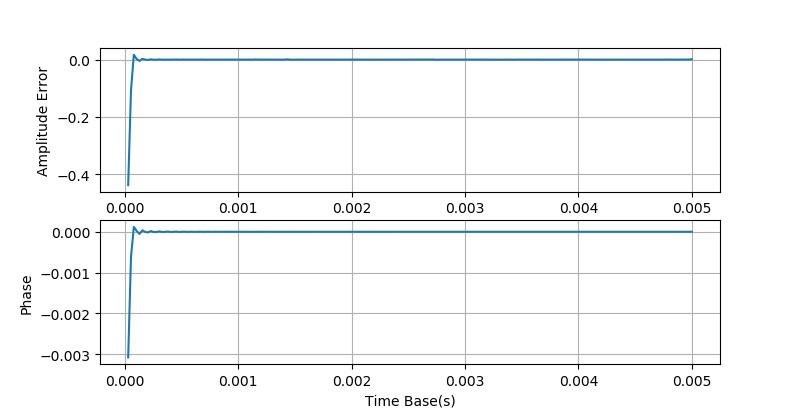

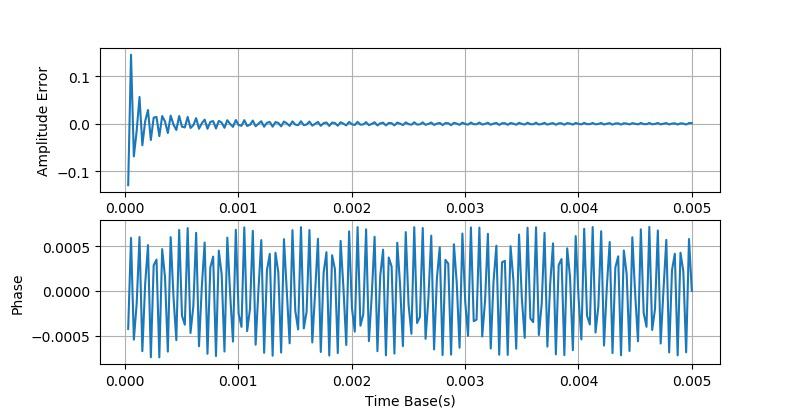

使用三角窗对采集数据进行处理之后的幅值误差和相位

疑问：为何三角窗口对于相位影响这么大？

猜测： 可能这个问题来自于对信号的量化误差所带来的。

将量化 8bit 去掉之后，使用三角窗口加权数据所得到的复制误差和相位

（2）增加 Hanning 窗口

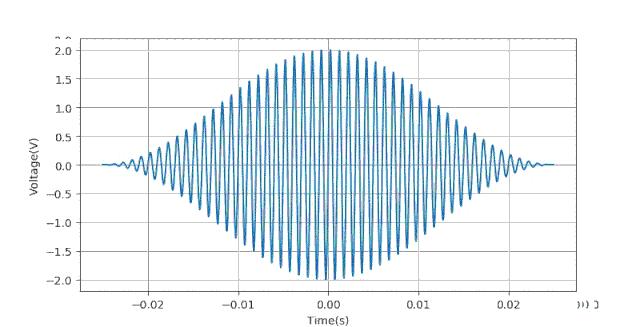

对数据施加 Hanning 窗口对应的信号波形

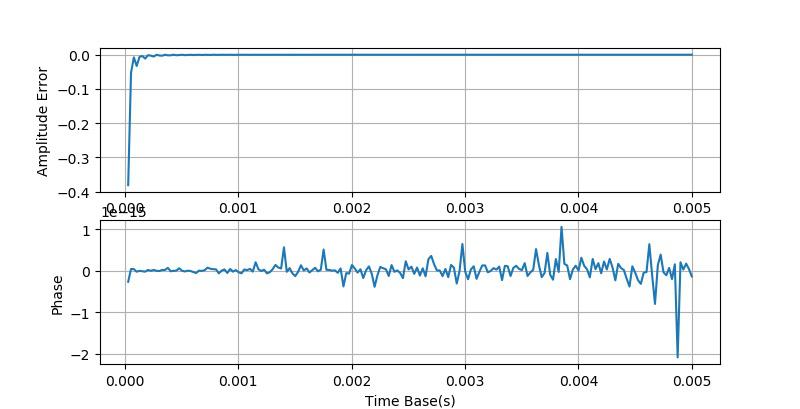

使用 Hanning 窗口对数据加权计算的信号幅值误差和相位

（3）增加 Hamming 窗口

增加 Hamming 窗口数据的波形

使用 Hamming 窗口对数据处理所得到的幅度误差和相位

（4）对比三角窗口，Hanning 窗口以及 Hamming 窗口对于幅度误差的影响

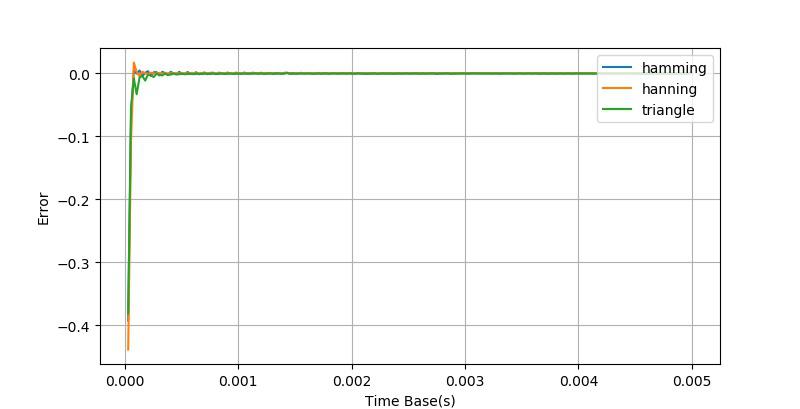

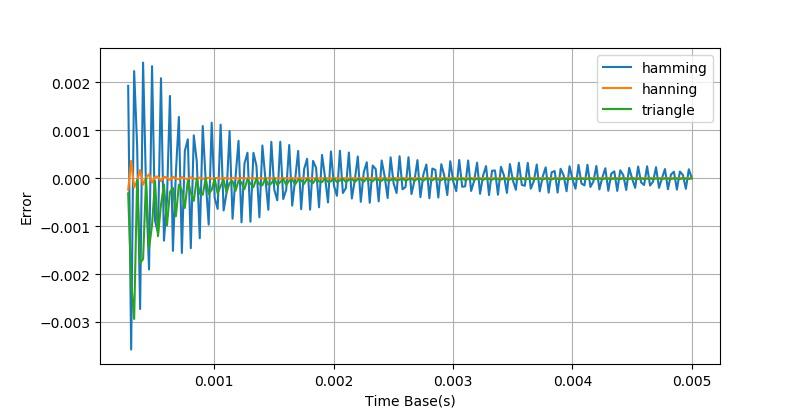

对比三种加窗方法测量幅值误差曲线

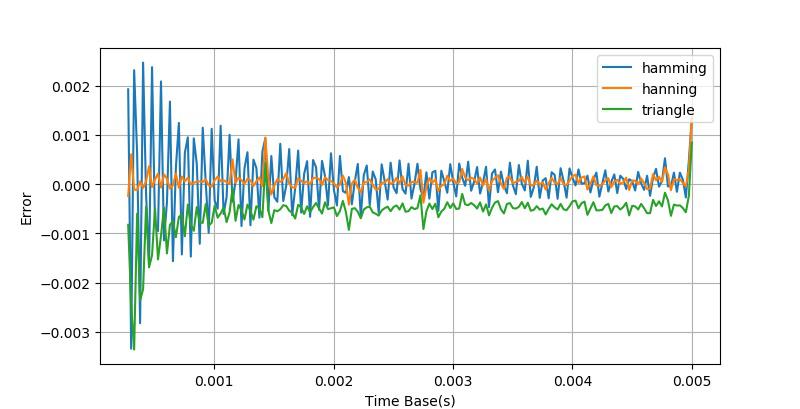

对比三种加窗方法测量幅值误差曲线（局部)

经过放大之后，我们看到上面的幅值误差曲线呈现了某种随机的情况。猜测这可能 与量化误差有关系，下面重新将上述加窗方法数据生成一边，只是将对信号的量化部分去除掉。绘制出三种加窗方法测量得到的误差曲线（局部）如下：

将量化误差去掉之后，三种加窗方法对应的幅值误差曲线

可以看到没有了量化误差，测量误差曲线与时基 ts 之间的关系变得有规律了，而不在呈现随机状态。

04 结论

通过实验，可以看到在博文 使用数字示波器 DS6104 测量交流信号的幅值和相位[1] 中测量信号幅值和相位的过程中，时基 ts 对于测量误差的影响所出现的现象并不能够完全有理论仿真来解释。特别是对于 ts 大于 0.002s 之后出现的情况，应该与示波器本身的采集原理有关系。

这个分析也证实了，在实际工程实践中，除了理论部分分析之外，还需要考虑到实际测量过程所出现的其它异样的情况。

参考资料

[1]使用数字示波器 DS6104 测量交流信号的幅值和相位: https://zhuoqing.blog.csdn.net/article/details/106439663

[2]Hanning 窗口: https://dsp.stackexchange.com/questions/56400/hanning-and-hamming-window
