“点点在家里掰金属勺子。第一次没啥变化，第二次松手后勺子已经弯曲变形了，第三次努努力勺子断了—”这说明了啥？点点真闲还有劲。（下回给他个大马勺
好滴，今个小通就为大家介绍一下“屈服”，这个奇妙的过程就处在第一次与第二次之间，跨过了屈服点就发生了宏观塑性形变，勺子弯了回不来了就好像人生
屈服现象
载荷增加到一定数值突然下降，外力不增加或上下波动情况下继续伸长；或载荷不变试样继续伸长
横坐标应变，纵坐标应力

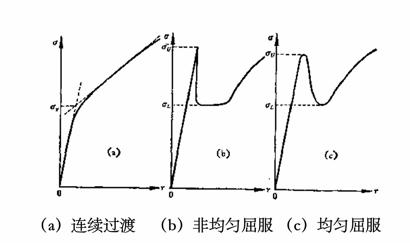

非均匀屈服（有平台）
解释1
吕德斯带：是指退火的低碳钢薄板在冲压加工时，由于局部的突然屈服产生不均匀变形，而在钢板表面产生条带状皱褶的一种现象。在拉伸时，试样表面出现的与拉伸轴呈45°角的粗糙不平的皱纹称为吕德斯带。
出现的原因:在低碳钢中位错被碳、氮原子钉扎，形成柯垂尔气团。（金属内部存在的大量位错线,在刃型位错线附近经常会吸附大量的异类溶质原子形成所谓的“柯氏气团”）
在塑性变形时，位错必须挣脱气团的钉扎才能移动，需要加大外力才能引起屈服-出现了上屈服点;当位错摆脱气团的钉扎，就可在较小应力下运动-出现下屈服点，即在一个低应力水平(下屈服点)下继续变形。
解释2
位移塞积群理论：位错在运动过程中遇到不能越过的障碍物时,被迫停止运动而堆聚在障碍物之前的现象。（上屈服点--没过去时；下屈服点--过去了）
均匀屈服（无平台）
解释：低密度位错理论

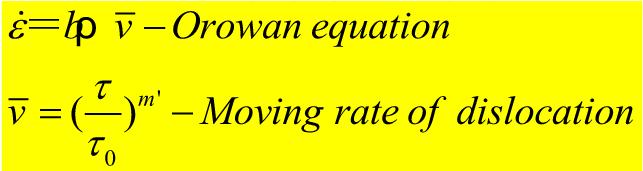

初始位错密度很小；位错微小塑性变形，位错快速增值
提高屈服强度
从内部因素：合金强化（改变金属本性及晶格类型），细晶强化（改变晶粒大小和亚结构），固溶强化，第二相强化
从外部因素：温度（低），应变速率（慢），应力状态（切应力小）
屈服强度高点好，对起始塑性变形抗力大，不易失效。但抛开量不谈就是耍流氓，过高易引起脆性断裂，也很危险。
