首先我简单的介绍一下我们的公司，深圳市捷科电路有限公司专注于PCB电路板定制，2.0-3.0板厚的电路板，1-10麦沉金以及镀金的电路板等等特殊工艺的电路板我司也均可定制.以下为我司的相关制成能力：
1、表面工艺：镀金1-10麦、无铅喷锡、沉金1-10U、OSP抗氧化、沉锡、沉银。
2、PCB层数Layer 1-20层
3、最大加工面积单面/双面板850x650mm Single/
4、板厚0.3mm-3.2mm 最小线宽0.10mm 最小线距0.10mm
5、最小成品孔径e 0.2mm
6、最小焊盘直径0.5mm
7、金属化孔孔径公差≤Ф0.8 ±0.05mm ＞Ф0.8 ±0.10mm
8、孔位差±0.05mm
9、绝缘电阻＞1014Ω（常态）
10、孔电阻≤300ｕΩ
11、抗电强度≥1.6Kv/mm
12、抗剥强度1.5v/mm
13、阻焊剂硬度 ＞5H
14、热冲击 288℃ 10sec
15、燃烧等级 94v-0
16、可焊性 235℃ 3s在内湿润翘曲度 board Twist ＜0.01mm/mm 离子清洁度 ＜1.56微克/cm2
17、基材铜箔厚度： 1oz 2oz 3oz 4oz 6oz
18、镀层厚度： 一般为25微米，也可达到36微米
19、常用基材： FR-4、TG170 TG180 TG250 铝基板、罗杰斯高频板
20、客供资料方式：GERBER文件、POWERPCB文件、PROTEL文件、PADS2005文件、AUTOCAD文件、ORCAD文件、菲林、样板等，如您有PCB电路板或朋友有PCB电路板需求的话，可以和我联系的.

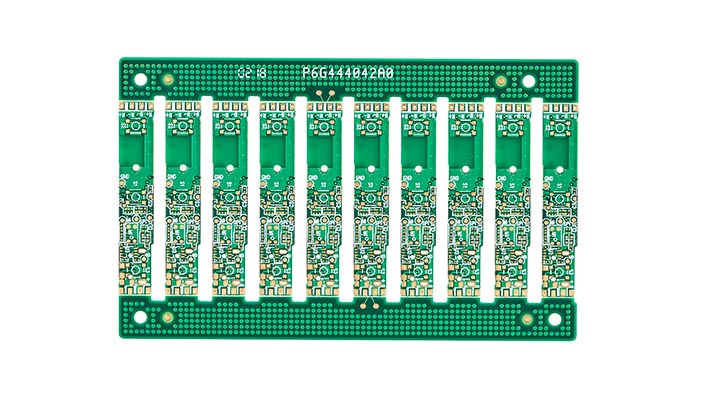

部分PCB样品

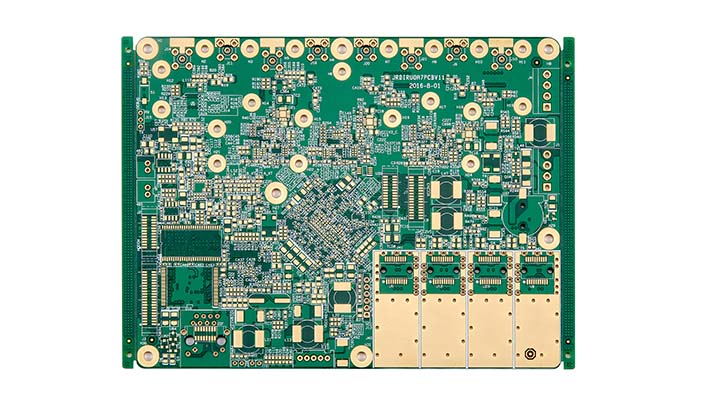

部分PCB样品

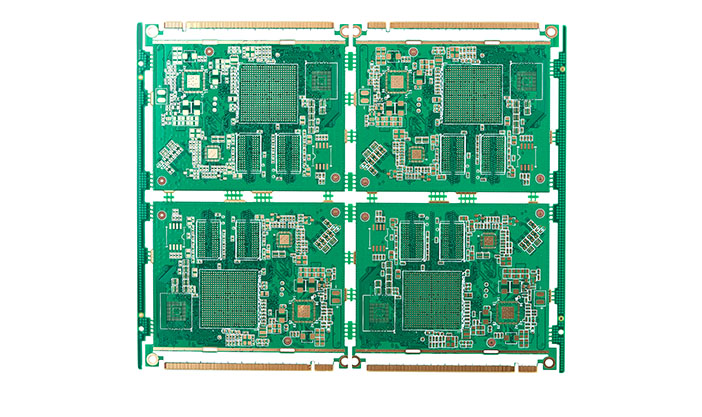

部分PCB样品
