成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量的控制 （上）
柜、台、箱、的金属框架及基础型钢必须与保护导体可靠连接；对于装有电器的可开启门，门和框架的接地端子间应选用截面积不小于4 mm2黄绿色绝缘铜芯软导线连接，并应有标识。
一、 照明配电箱（盘）安装应符合下列规定：
1 箱（盘）内配线整齐，无绞接现象。导线连接应紧密，不伤线芯，不断股。垫圈下螺丝两侧压的导线截面积应相同，同一电器件端子上导线连接不应多于2根，防松垫圈等零件应齐全；
2 箱（盘）内开关动作应灵活可靠；
3 箱（盘）内，分别设置中性导体（N）和保护接地导体（PE）汇流排，汇流排上同一端子不应连接不同回路的N或PE；
二、 柜、台、箱、盘间配线应符合下列规定：
1 二次回路接线应符合设计要求，除电子元件回路或类似回路外，回路的绝缘导线额定电压不应低于450/750V；对于铜芯绝缘导线或电缆的导体截面积，电流回路不应小于2.5 mm2，其他回路不小应于1.5 mm2。
2 二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且应有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入；
3 线缆的弯曲半径不应小于线缆允许弯曲半径；
4 导线连接不应损伤线芯。
三、 配电箱柜安装重点控制项目：
1、 箱体表面涂层完整、均匀、无污染，铭牌齐全。
2、 导线分色一致，成排导线平行、順直、整齐。分回路绑扎固定牢固，绑扎带间距均匀一致。
3、 每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插接于一个端子内。导线连接时，不得断芯线，剥切绝缘层应注意剥切的长度、插接后能见芯线0.5-1mm为最佳。
4、 箱内设N排、PE排，N线、PE线经汇流排配出，标识清晰，导线入排順直、美观。
5、 配电箱进出线开孔必须用专用开孔器，与导管管径匹配，并应套丝带根母，且有护口，不从侧面进线。
6、 做好标识，箱或柜体门背应贴有系统图；每个回路都应有明确的标识。

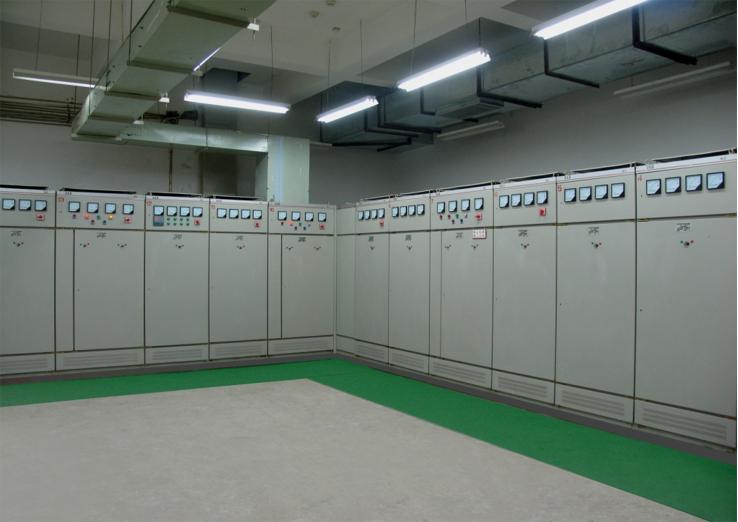

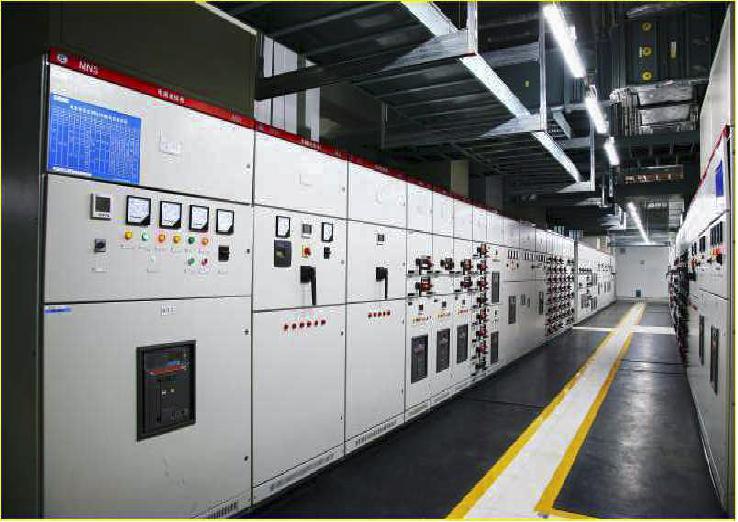

变配电室配电柜安装实例
配电屏/柜安装整齐，接线正确；接地可靠；交接试验合格。

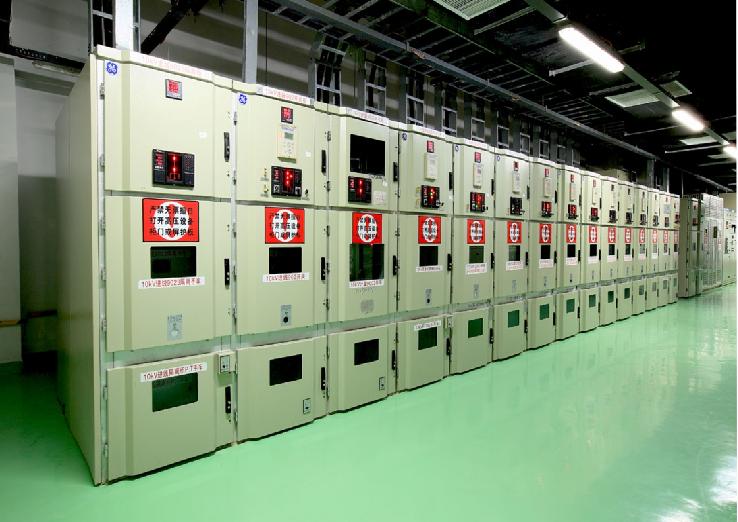

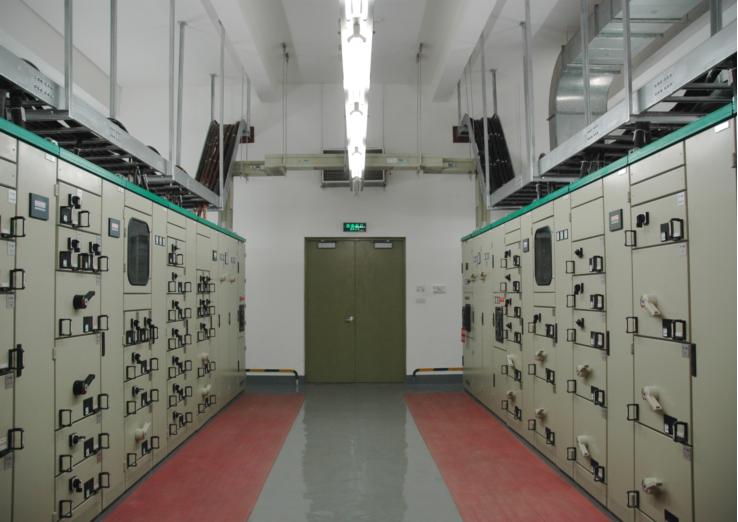

变配电室配电柜安装实例
配电间内整洁，电缆敷设整齐绝缘垫板铺设到位，灯具安装正确。
高低压配电设备及裸母线的正上方不应安装灯具。
