理光Pro显影器拆解对比分析总结技术分享。
因为痛，所以专广州中能痛点专家。今天给大家分享一下理光Pro系列黑白机，83、82、81。它集中一个对影像，就是打印质量非常关键的一个部件显影器。这个也是所有复印机同类型的生产型的黑白机里面显示器的寿命是比较长的，能达到跟机器同寿命非常夸张的6000万印的寿命。
那么今天就把它拆解开了，看一下它到底有什么过人之处和它的一些结构、用料工艺等等。这个是91的，这两个是大小稍有点不一样，但估计它的尺寸是一样的。这里这个是拆开的，这个是三条，两条搅拌杆，一条送碳粉的杆，三条还有一些盖，还有总密封，这边就是一个嫌弃，已经拆散了，部件很多。螺丝有长短，还有各种的。像这些削螺丝，还有这些，通电的就是导电片还有这小弹簧，这里代理看可能平时都没有拆那么散。

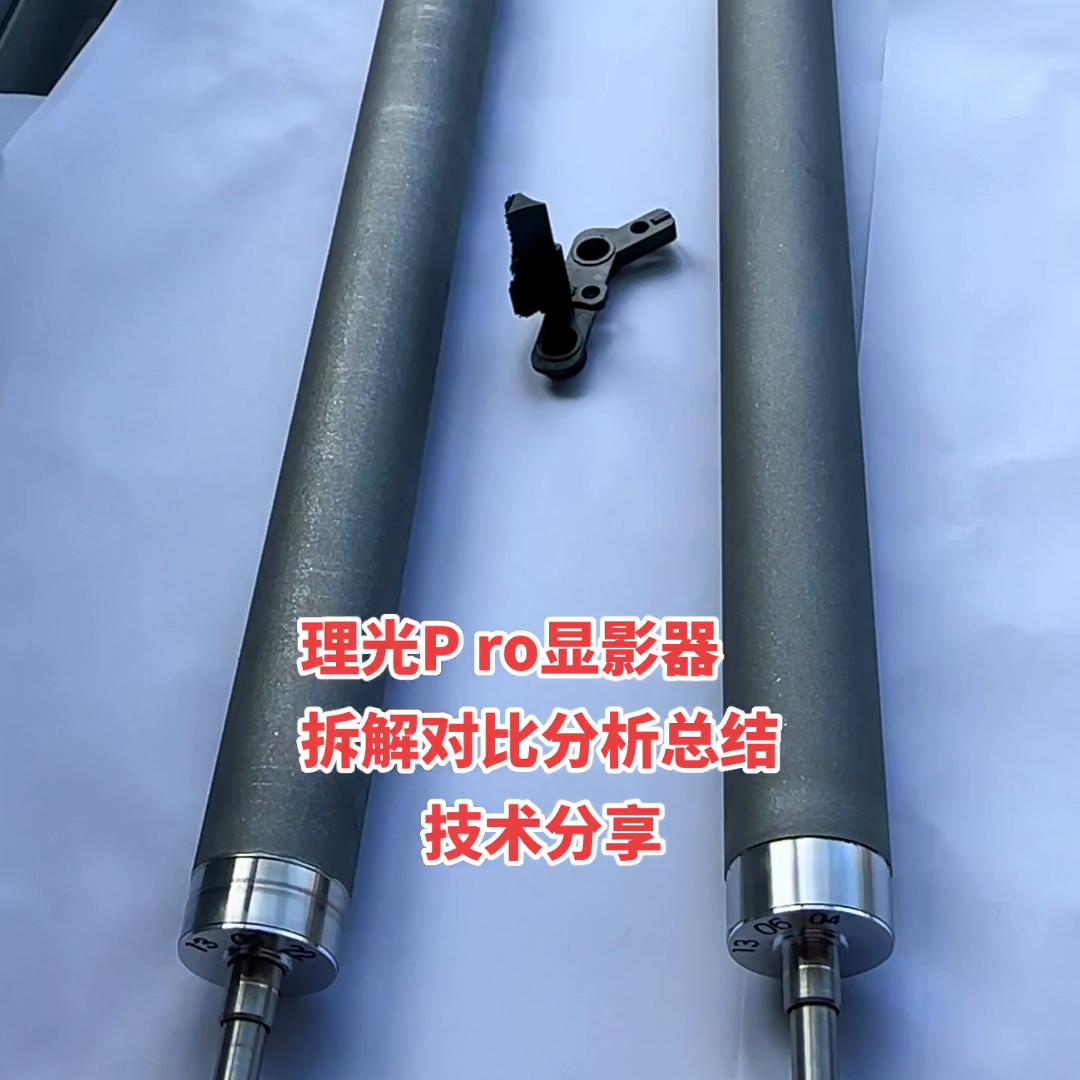

·首先看一下两条磁棍，上面是有生产日期的，13年5月22号，这条是13年6月4号差不多的。它这两条磁棍看起来是一模一样的。很明显理光Pro系列黑白机上面两条磁棍设置下面的这个是表面还挺好的，就这里粘了一点蜡，但是上面的磁棍就稍稍是有磨损，有原作方向的磨损。
·说上下两条磁棍能不能替换，是可以做个试验的，或者有换过的朋友或者同行可以告诉一下，外形是一样的。那么为什么上面这个是会磨到同样的同个显示器，打多少弯印，它的转速都是一样的。

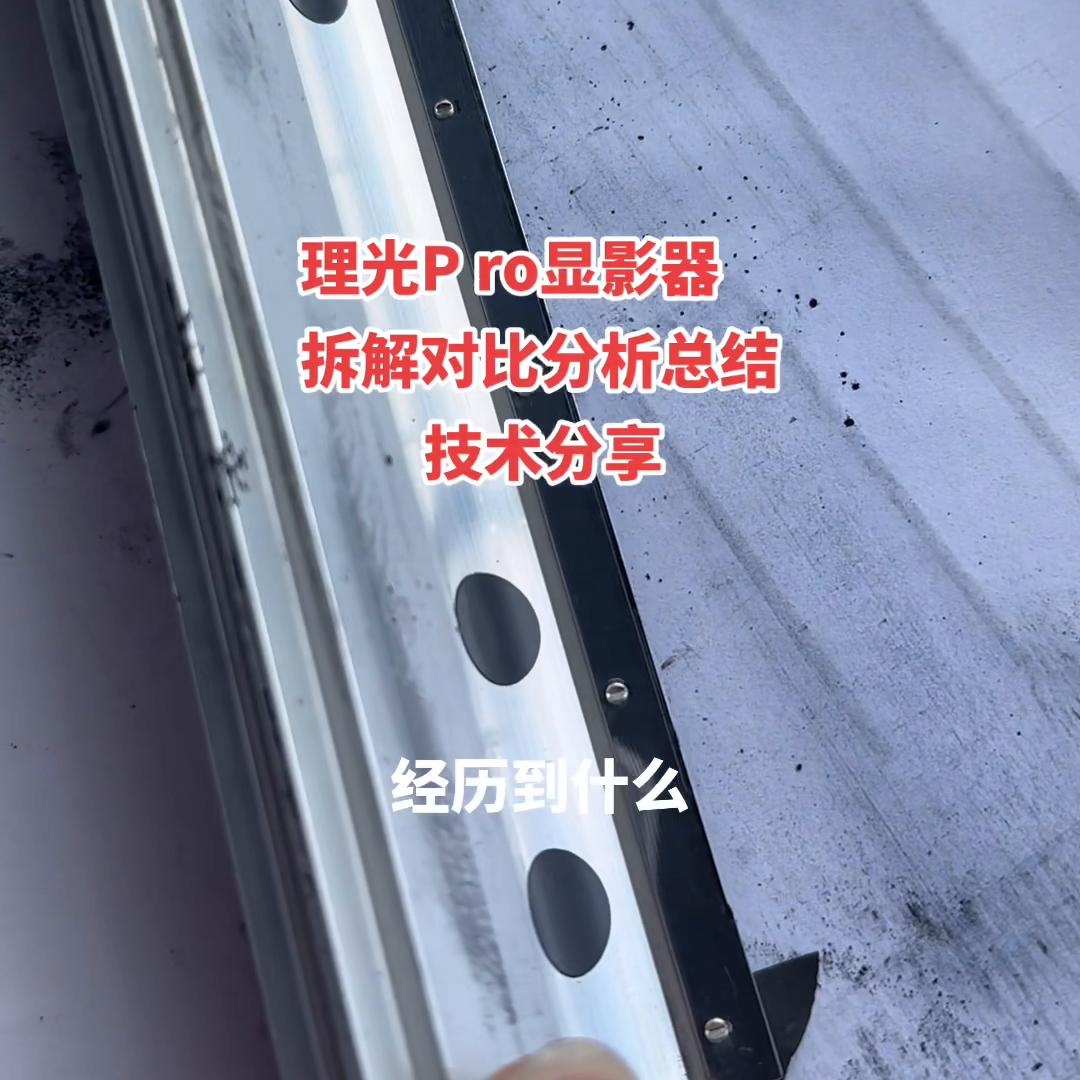

为什么上面这个就磨花了？应该是跟嫌弃里面碳粉有结块有关系，而且上面这个是有什么有刮刀的，有间隙的，下面这个间隙就没有刮刀的。说上面那条是容易磨损的，这个就是它的刮刀。我发现它的刮刀是经历到什么，经历到这里是有个缺口的小小的缺口，这个位置是有大概0.5个毫米的缺口，也就是说这一边就一个刮刀是中间凹下去的，到这边也是一样。到这里这个位置是凹下去的，工作区域它是低下去一点的。也就是这样可能看得明白像这边白色的，这里不需要工作的区域它是高一点的。
因为这里会比这里工作区域的磁棍要直径要小一点的，所以这里刚好到这个位置，到这里还是凹下去的，这个位置对应的凹下去的。刚开始我以为是磨损呢，时尚这两边会高一点的凹下去的。这里讲到这个刮刀就是像背面的这些脏污，要用专用的工具把它清干净的。
从石棍里面伸进去，让塑料片弹起，左右滑动就把背面的脏污去掉，这里应该会看的很清楚了。这一个刮板里面，平时看到的是外面，这里是在里面的，这个是非常精密的。显眼器我是是比较欣赏的，一个是寿命长，第二个显眼器的磨损的东西是非常少的，基本上在正常的时候，只需要放白t就可以了。
一个是它的轴承，或者说这个轴设计的非常好，看这些精度也是非常高的，是很高的加工精度才能有这种像镜面般反射的、金属表面的光洁度，或者超出到的超触到的度，所以这个还是很精密的。这条轴这里、轴环还有整个表面加工都是非常精密的，还有它用的轴承也是比较大的，所以不会很多打个几千万轴承也不会坏的。

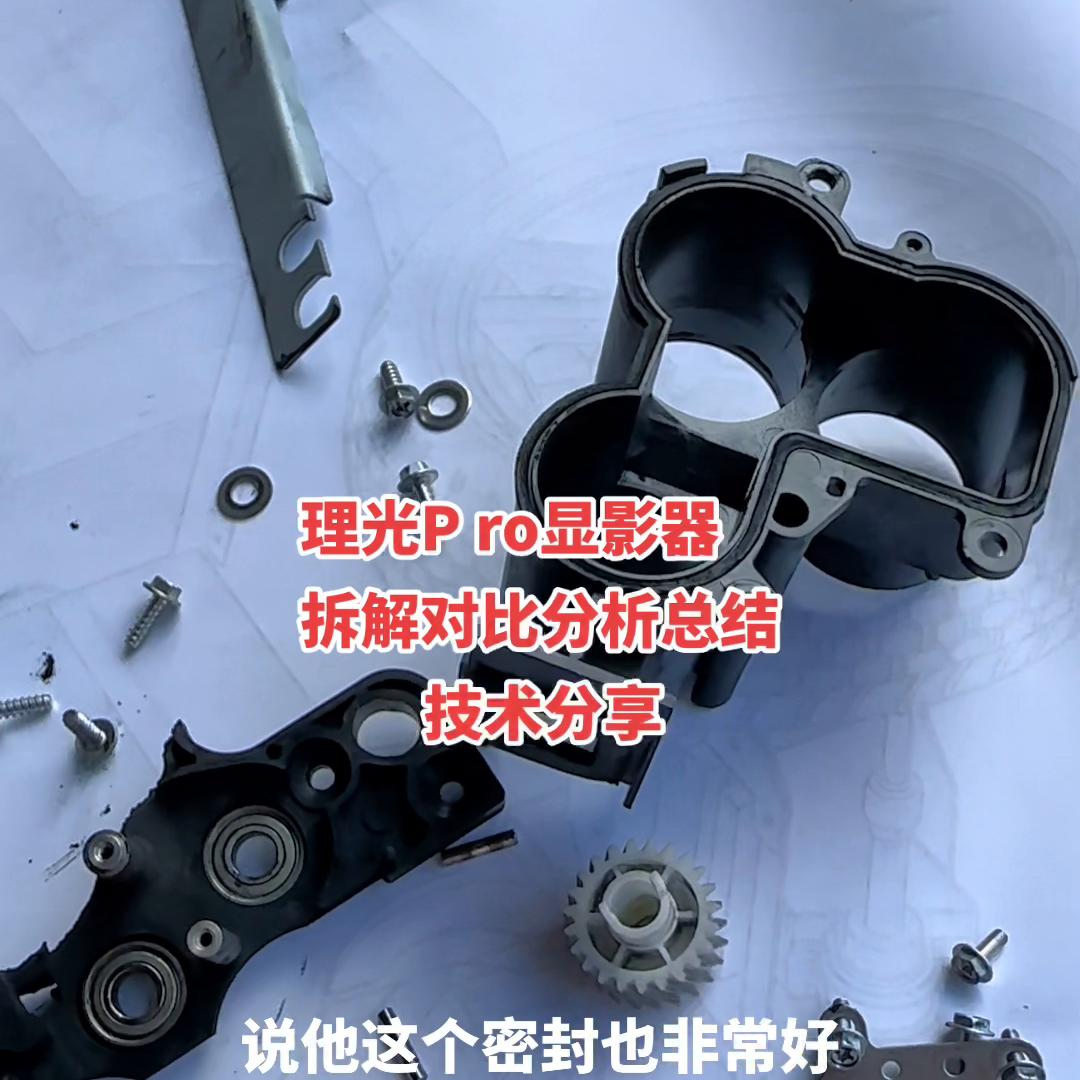

轴承还是用的挺好的。它经过控制的是很好，显示器的磁棍没有跳动或没有磨损，那么显影的效果就一直保持，是很好的效果的。这轴承也是还有这些密封，这里是软的胶，就是弹力非常好的。不是用海绵是用胶，这个密封也非常好，基本很少会看到显示器漏油的。还有它这里。
这里是白色的轴环，这里是有一圈碳粉和载体的混合物在这里，但是它一层就在这里不会多也不会少。同样这个密封也是这种有弹性的橡胶，装回去这里的时候就密封的很好了，所以很少会看这种显示器侧面漏粉的。还有显示器的粉体也看到是这个重量还是挺大的，做工也是非常完美的。黑色的就是TD传感器。
TD传感器在下面，一个盖子，铝合金看很厚，所以它也是非常结实。精度也是加工精度非常高。这边还有一一堆的散热片的，铝的散热片，铝的散热效果还是挺好，风从这里吹过，那么嫌弃的热量或者嫌弃里面的温度是能保持的比较低，或者是比较适宜的工作温度，所以它不会容易结块。
像你光漏液，之前七五幺内带这里，这里是用了散热先去散热，用了一个是什么很变态的，跟汽车一样。天冷的这里固定在机架上面，跟铝接触的位置是一个水冷散热的，就是为了显气，里面的温度不高、不结块用了一个水冷的设计的。这个就是显气的本体，纯铝合金的。这里也是这里刮板，就是瓷棍的刮板，刮刀组件这里也是一个很厚的铝合金，同样也有散热的风道在这里，散热控制的是挺好的。
这个就是控制螺旋电机，精准在哪个角度的，这里都有刻度的，都很精准，所以它这个是八幺的，八幺的表面还是挺光滑的，但是到八二的这里就是非常粗的凹凸的表面，所以显影能力要更强，而且在载体老化的时候，它对抗载体老化的能力也会强很多的。
这里是一堆的零件，这个就是放载体和加载体的、自动夹住口，它的结构，这里有这片铁的是下面的，上面的是在这里，所以能李光po系列的生产型的黑白机和彩机，这个显示器能做到业界里面的冠军。能打六千万斤是有原因的。

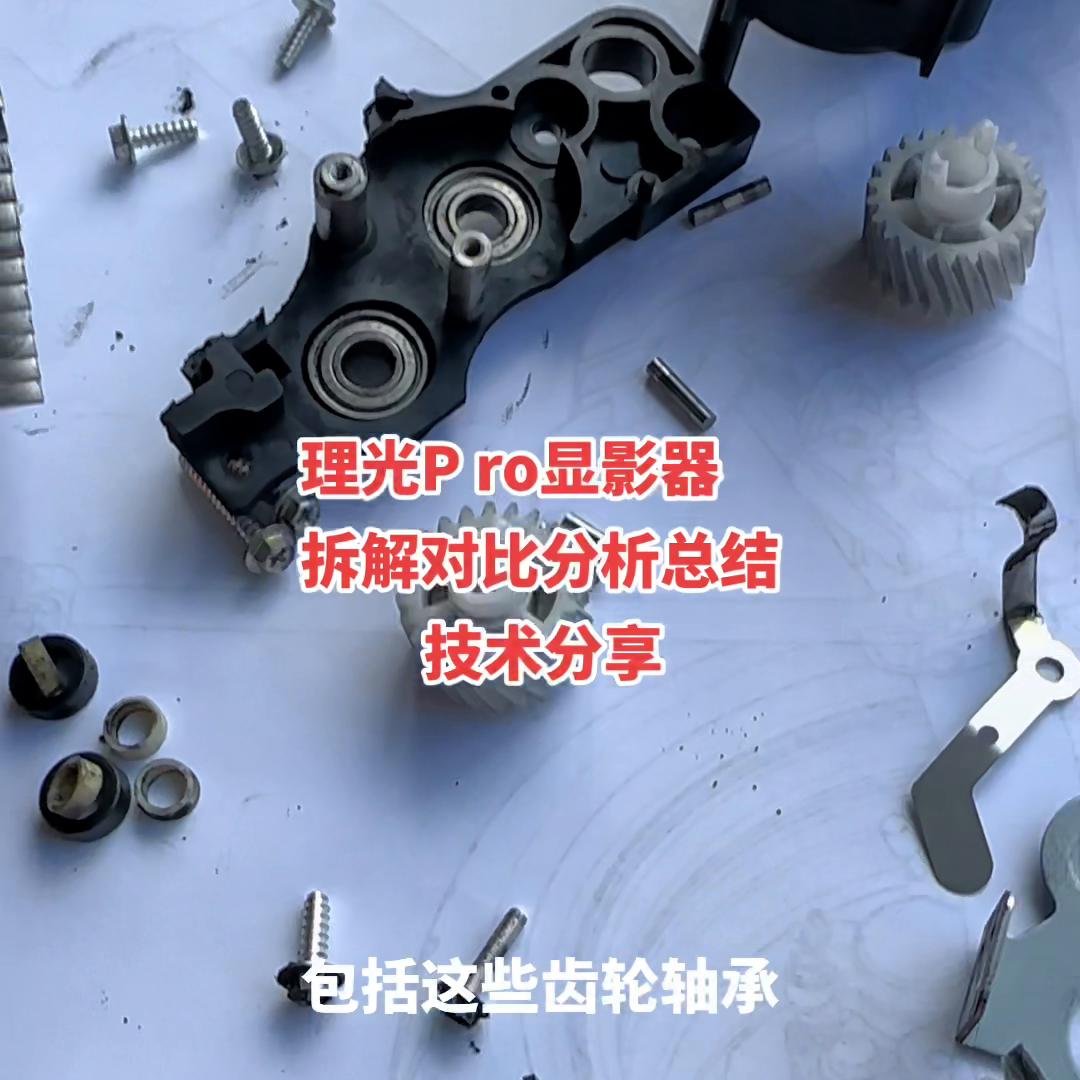

看它的首先是设计，还有它的用料，还有它的结构，包括这些齿轮、轴承，这些通通都是以长寿命为设计目标和要求去设计的，所用的东西也是足够耐用的。而且它有这么大的空间去设计，同时也考虑了散热的问题，所以方方面面都设计的比较好的显示器，能让它的寿命是比较长，而且工作是稳定的。这个显示器就比上一代幺幺零七的要优秀的太多了，幺幺零七的。一千万，理光的瓷棍表面肯定都是已经磨出痕来了。而且理光07的是一个有压力的显示器，显示器里面是有压力的，就工粉蹦工粉进来。
在理光q仓和显示器之间里面是有压力的，所以它会有一个吸力电机，定期要抽显示器里面的压力的，所以它们密封的不好或者密封老化会漏气或者漂粉的。因为里面有压力的吗？但这一个八幺的它是自动采用一个跟大气相连的，就是靠这里的，这里是过滤的，就是里面直接通过一个密封棉过滤，它是通大气压的，所以没有压力的，说它能里面没有压力，所以不容易飘粉的。
如果大家在换显示器的时候，建议还是换那种幺六幺七年之后的显示器，就是改进了的，八二的、八三的都改进了，这些表面都是比较光滑的，所以要换就换那种，表面比较凹凸的显眼能力强，显眼效果好，而且对抗载体老化比较好的，可以选新款的显眼器。
今天的分享就到这里，谢谢大家。
