一、分析与说明

1.1、常规是用“ 节点 ”去“ 定数等分 ”一个对象；但特殊情况下，需要用 一个图形 去“ 定数等分 ”一个对象，这时就需要先将 这个图形 定义成 块 ，然后用 该块 去“ 定数等分 ”这个对象。“ 定距等分 ”也是一样。

1.2、一定要在“ 0 ” 图层 定义 块 。

1.3、想要将一些 首尾相连 的 图形对象 合并成 一个图形对象 ，在 AutoCAD 早期版本 使用“ PE ”命令的“ J ”选项来完成，在 AutoCAD 较新版本 ，可以 直接 使用“ J ”命令来合并它们。

20210621_01

二、详细绘制步骤

2.1、按键盘上的“ F8 ”键，打开“正交”，命令行输入“ C ”后回车，启用“ 圆 ”命令，绘制 两个白色同心圆A ， 半径 分别为 15 个单位、 20 个单位。

20210621_01

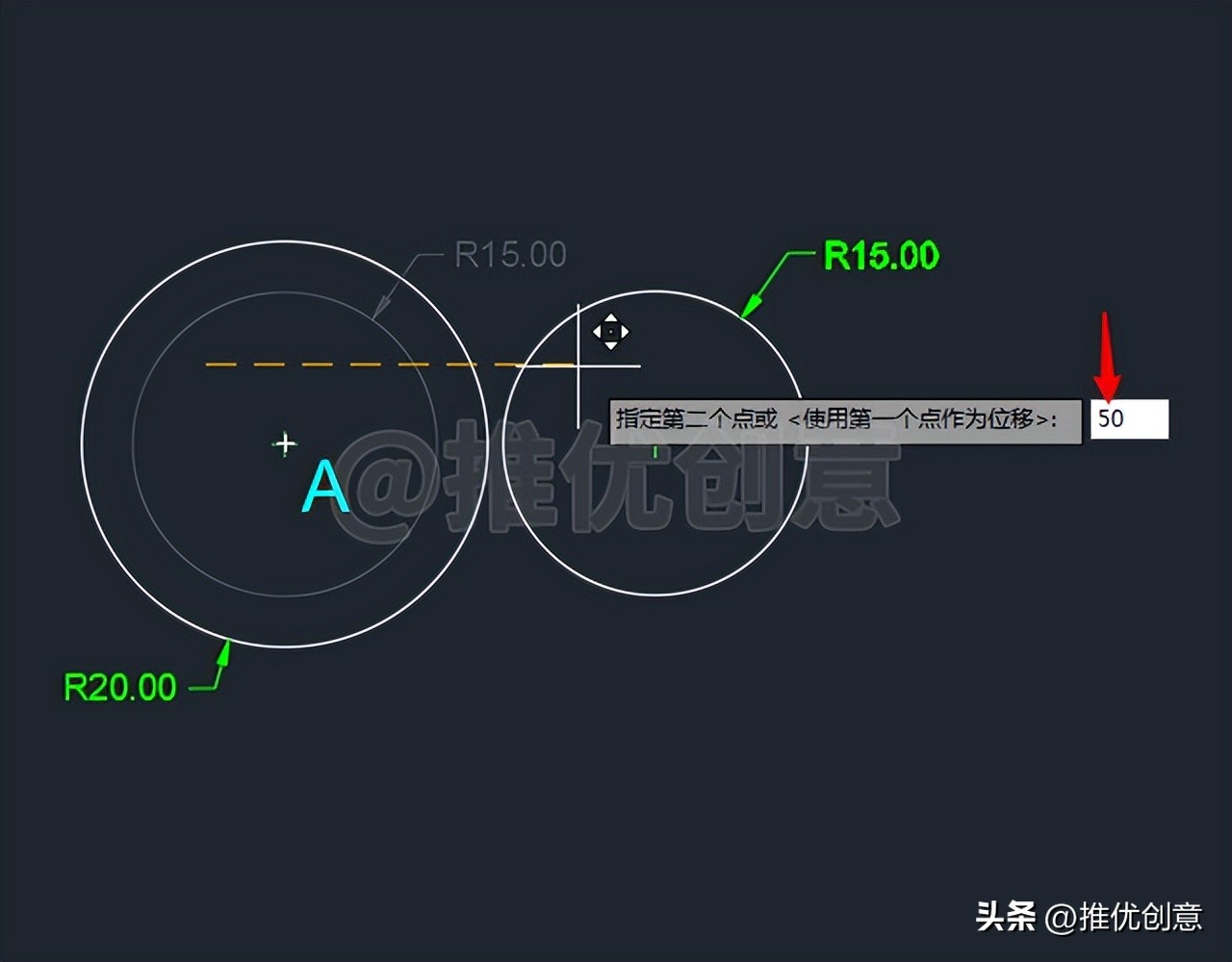

2.2、选中 白色内圆A ，命令行输入“ M ”后回车，启用“ 移动 ”命令，在 绘图区任意位置 单击 拾取一点 作为 移动的基点 ，向 右 移动 光标 ，输入 水平移动的距离值 “ 50 ”后回车。

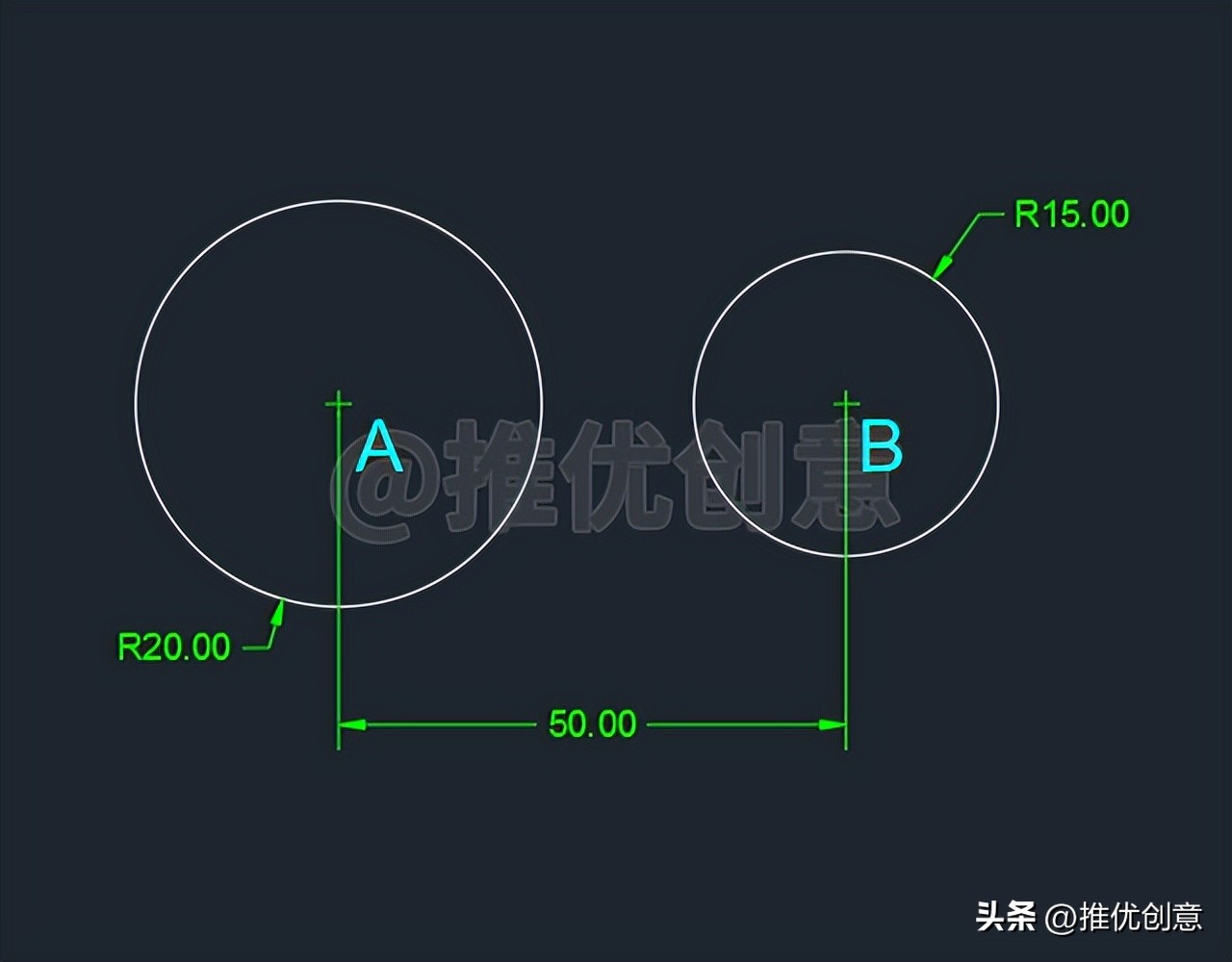

2.3、 移动 完成后将 白色内圆A 标记为 白色圆B ， 圆心B 与 圆心A 的 水平距离 为 50 个单位。

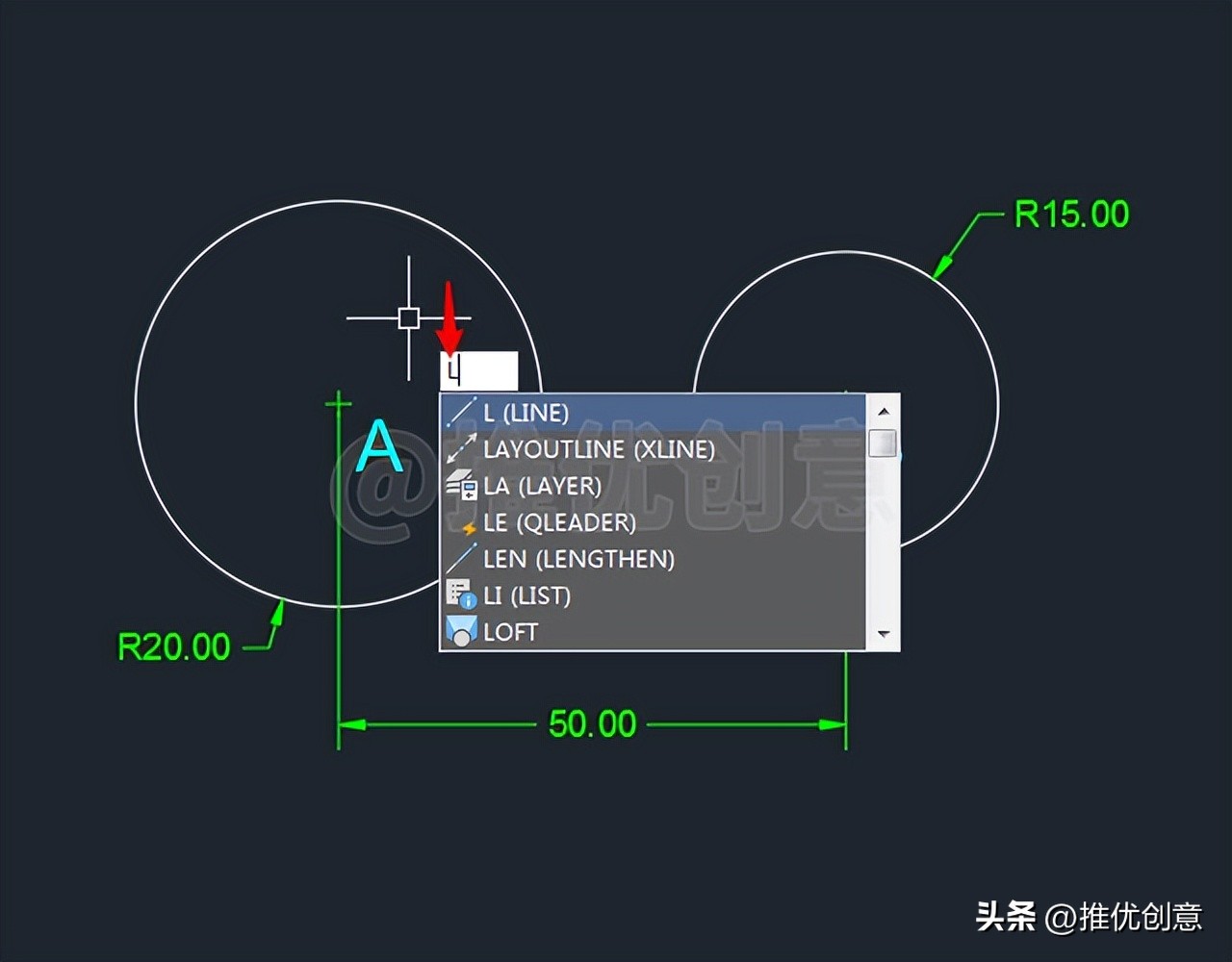

2.4、命令行输入“ L ”后回车，启用“ 直线 ”命令。

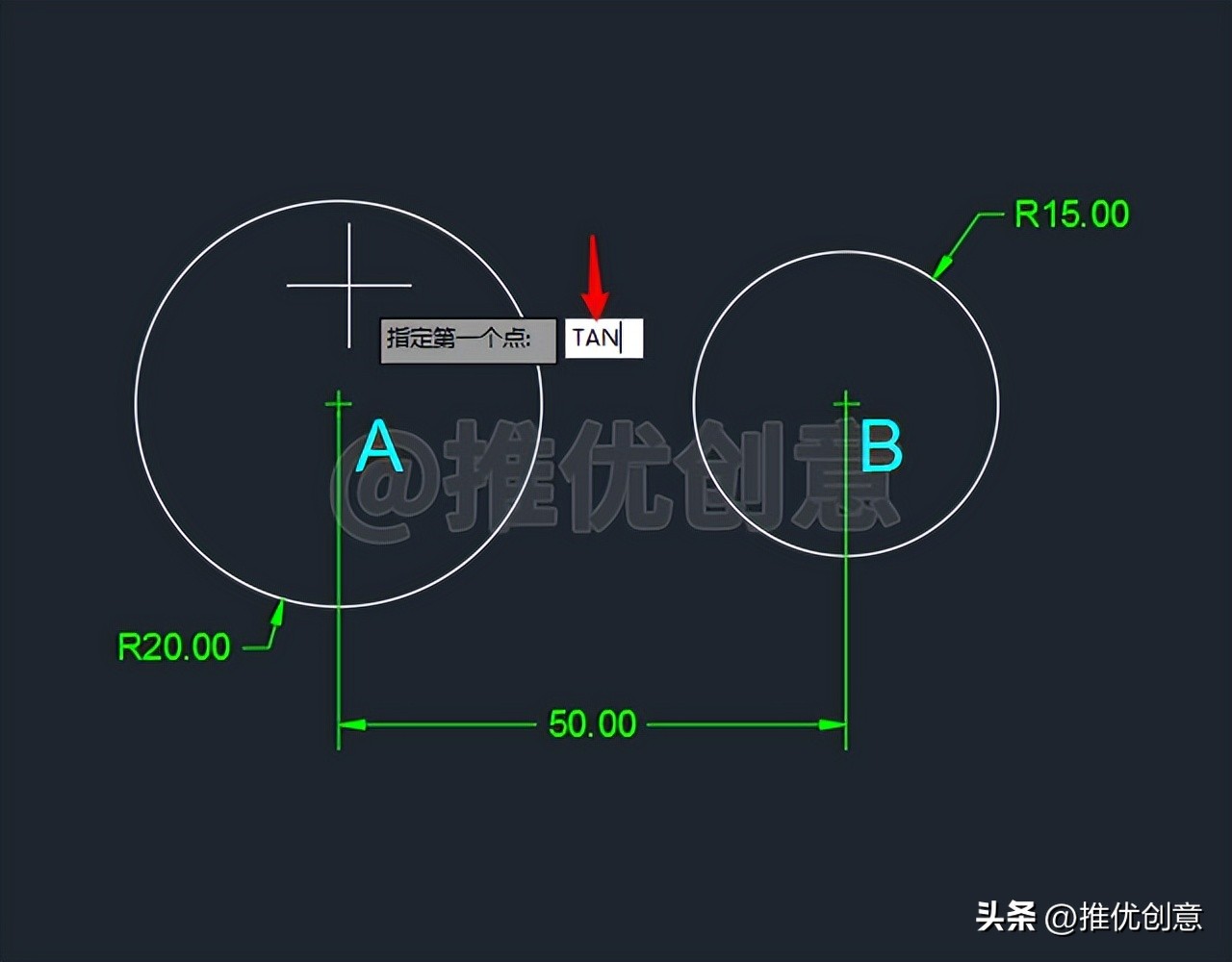

2.5、输入“ TAN ”后回车，启用 捕捉 “ 切点 ”。

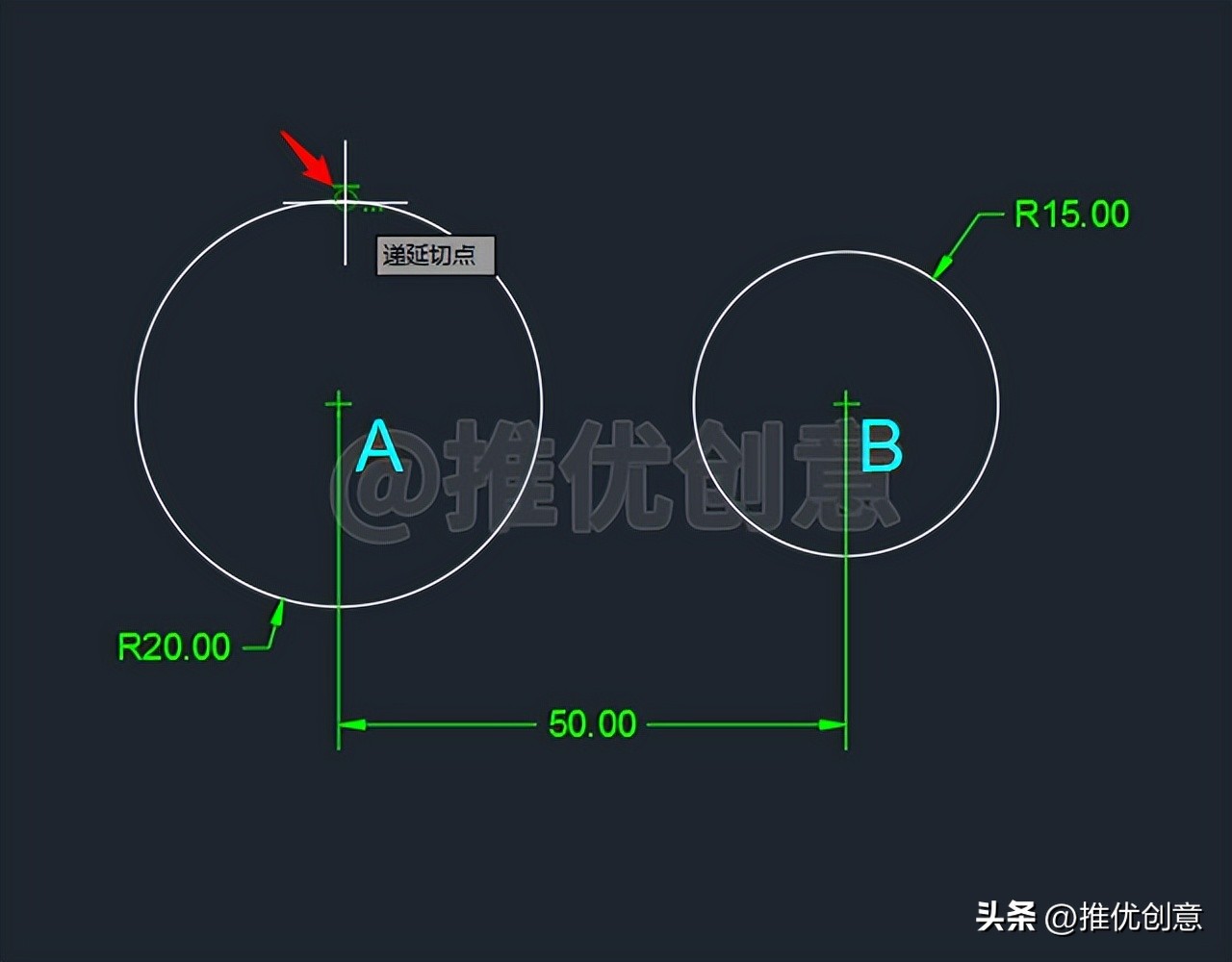

2.6、将 光标 移到 白色圆A上方的位置 上，当出现“ 绿色递延切点标识 ”时，单击捕捉“ 该递延切点 ”作为 直线的第一个点 。

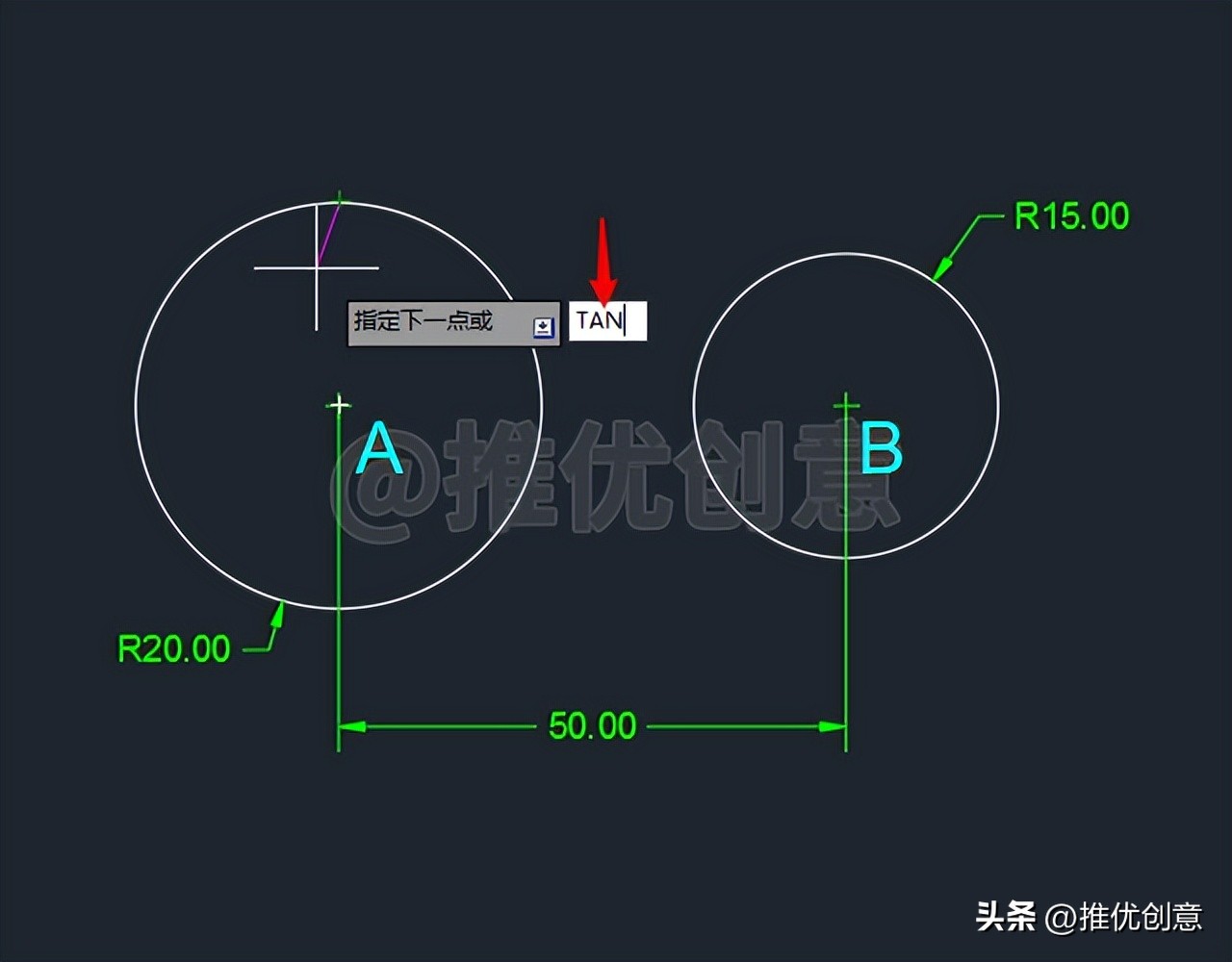

2.7、输入“ TAN ”后回车，启用 捕捉 “ 切点 ”。

2.8、将 光标 移到 白色圆B上方的位置 上，当出现“ 绿色递延切点标识 ”时，单击捕捉“ 该递延切点 ”作为 直线的下一点 。

2.9、 回车 ， 退出 “ 直线 ”命令。

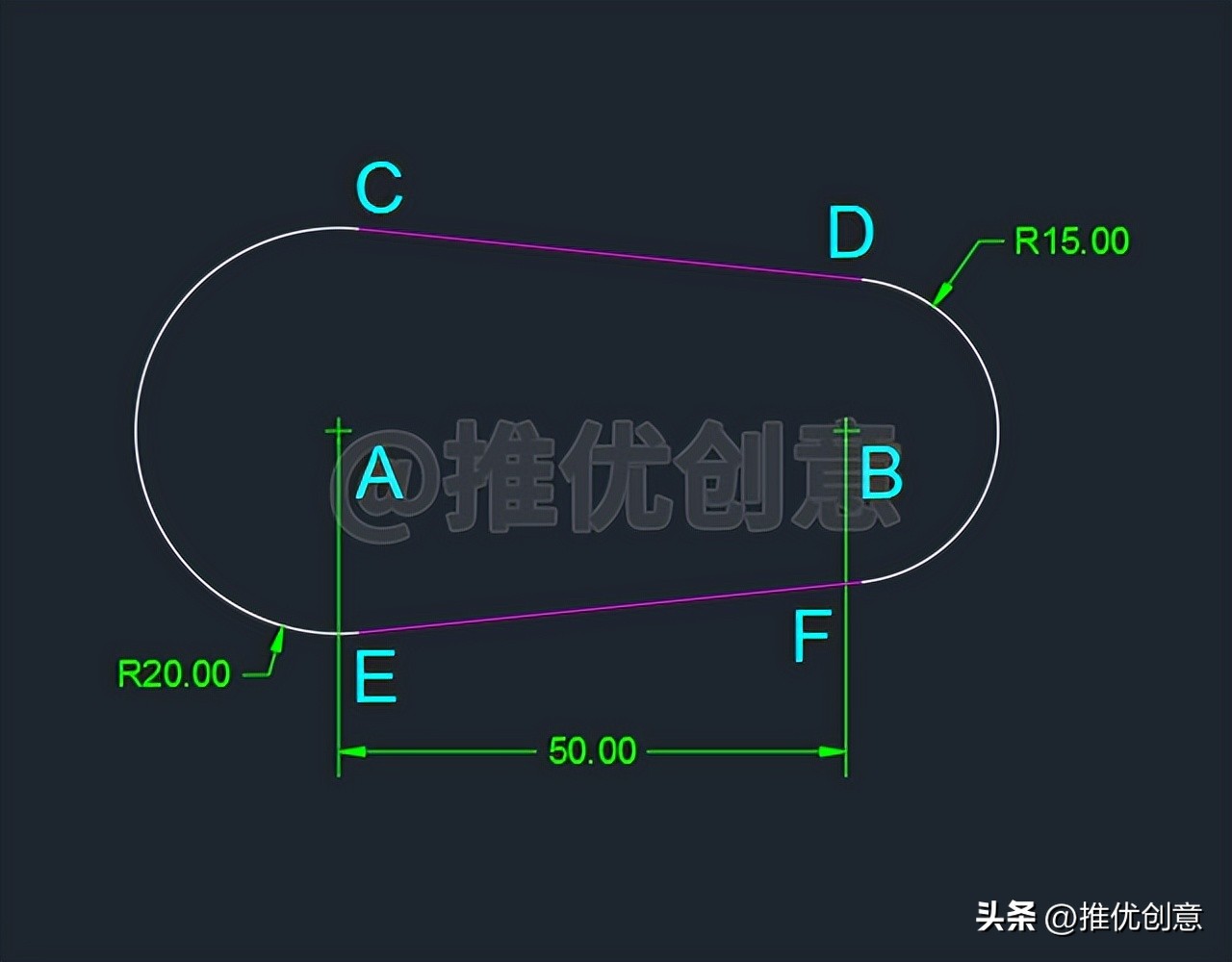

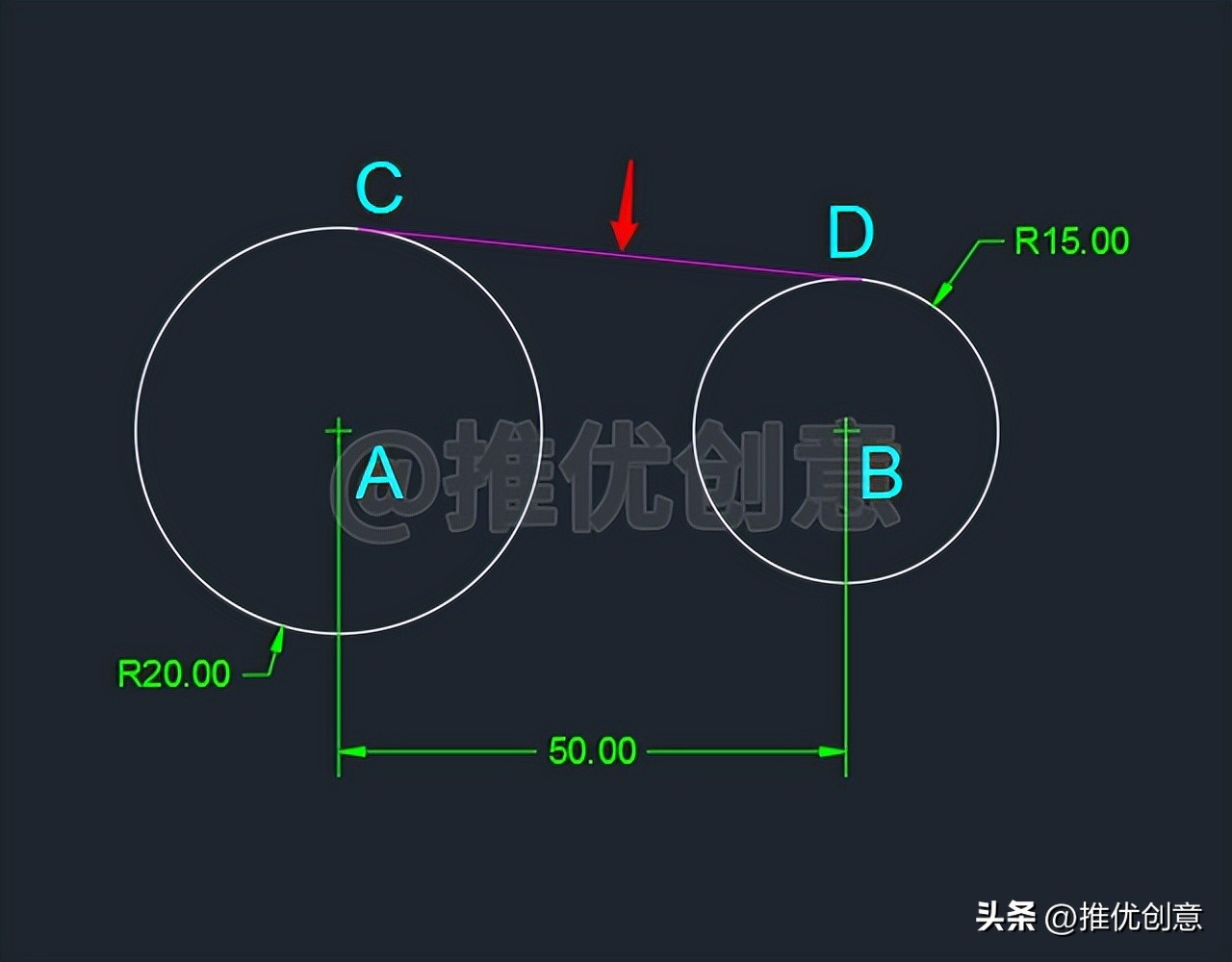

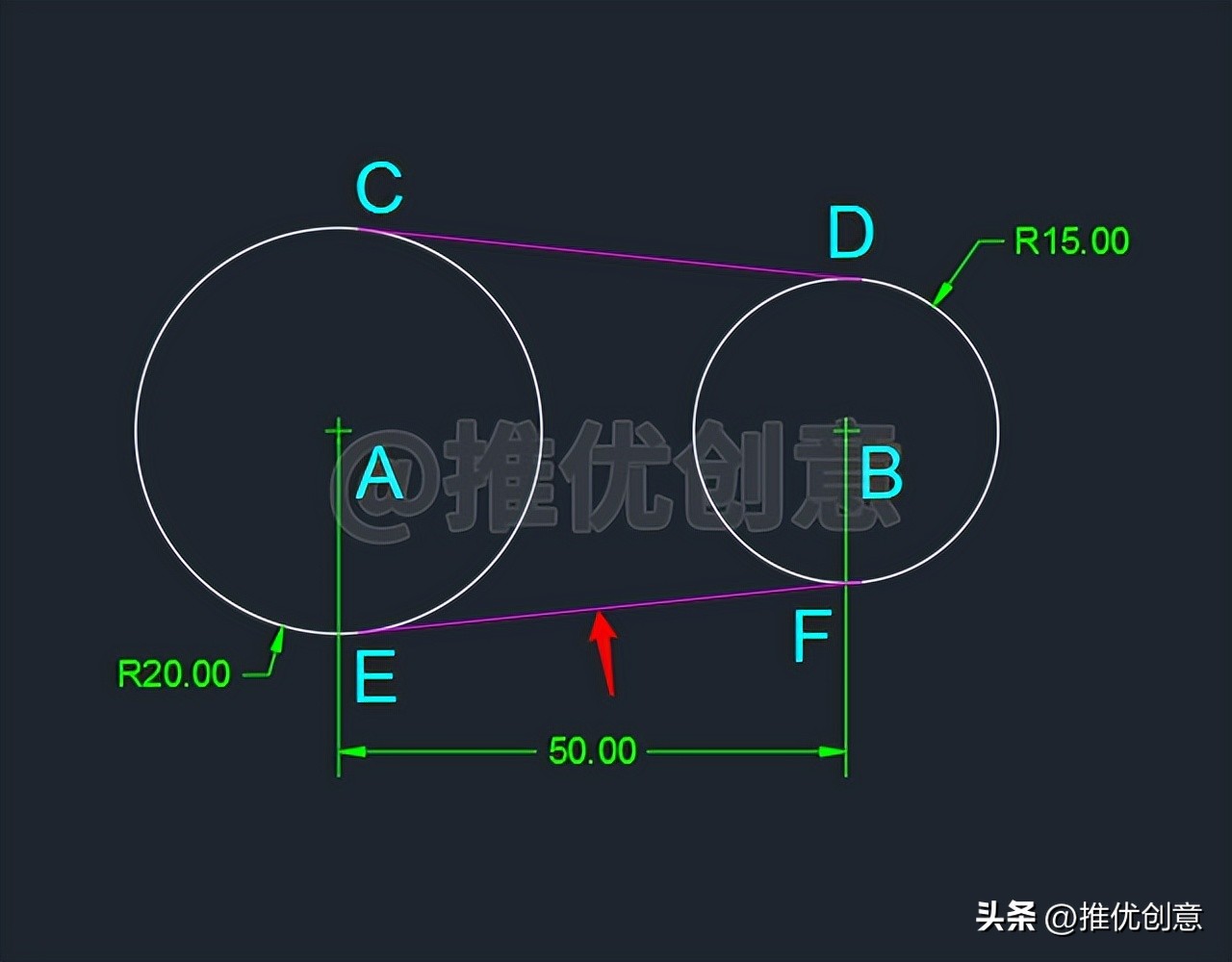

就绘制出了 白色圆A 与 白色圆B 的一条 红色外公切线段CD 。

2.10、同样的方法， 直接回车 ，再次启用“ 直线 ”命令，绘制出 白色圆A 与 白色圆B 的 另一条红色外公切线EF 。

2.11、命令行输入“ TR ”后回车，启用“ 修剪 ”命令， 根据绘图需要进行修剪 ，完成后如下图。

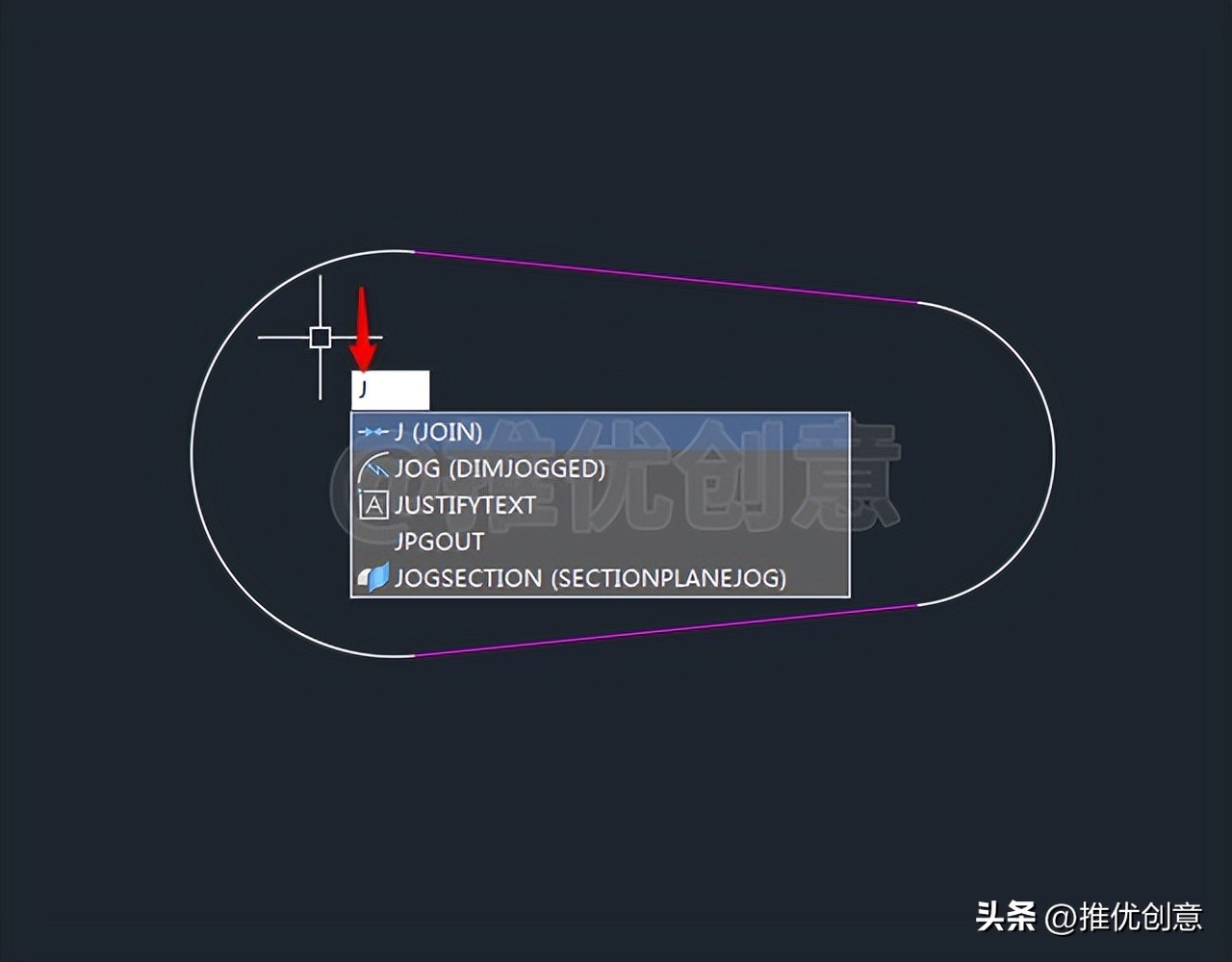

2.12、命令行输入“ J ”后回车，启用“ 合并 ”命令。

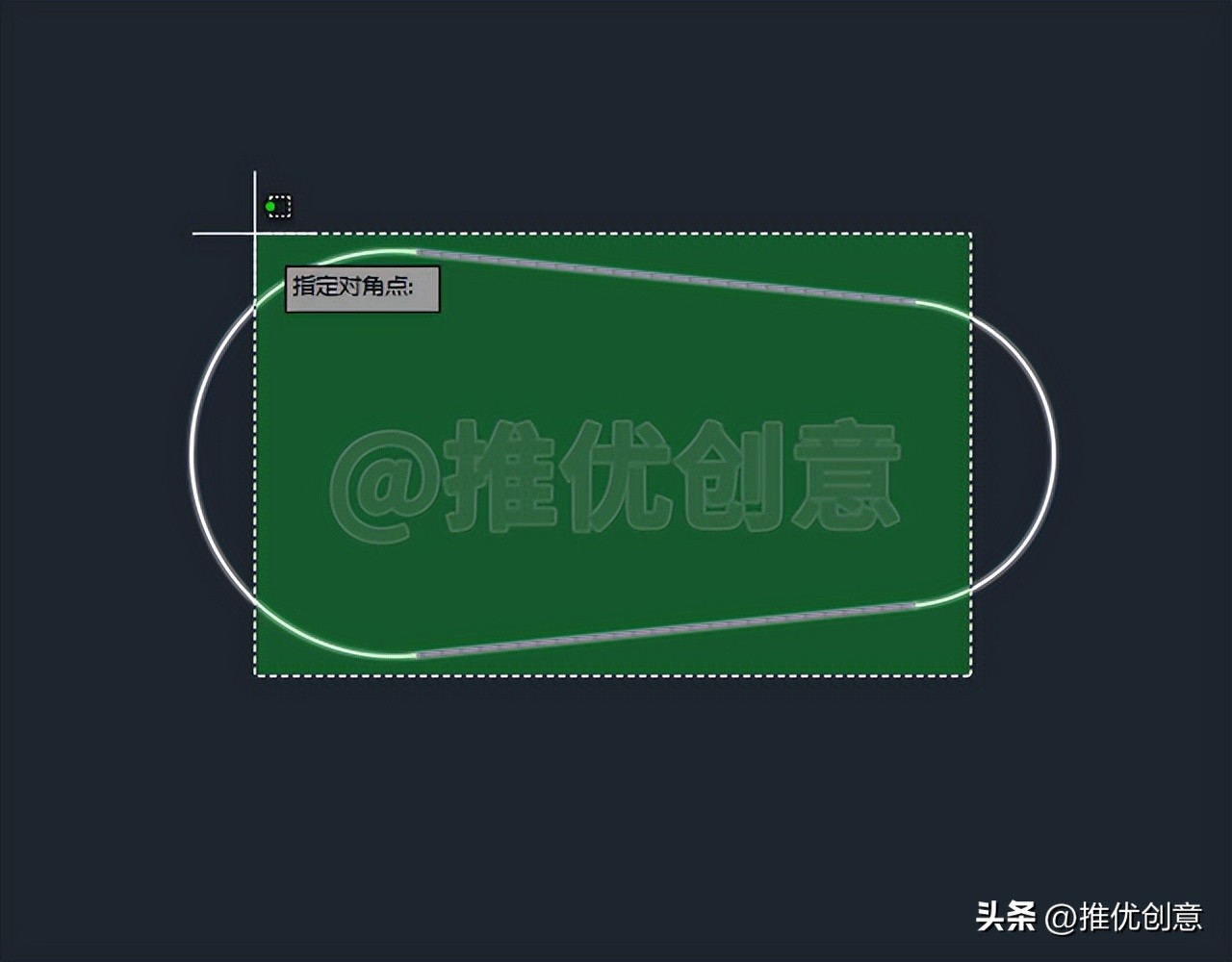

2.13、交叉框选 四个图形对象 作为 要合并的对象 后回车。

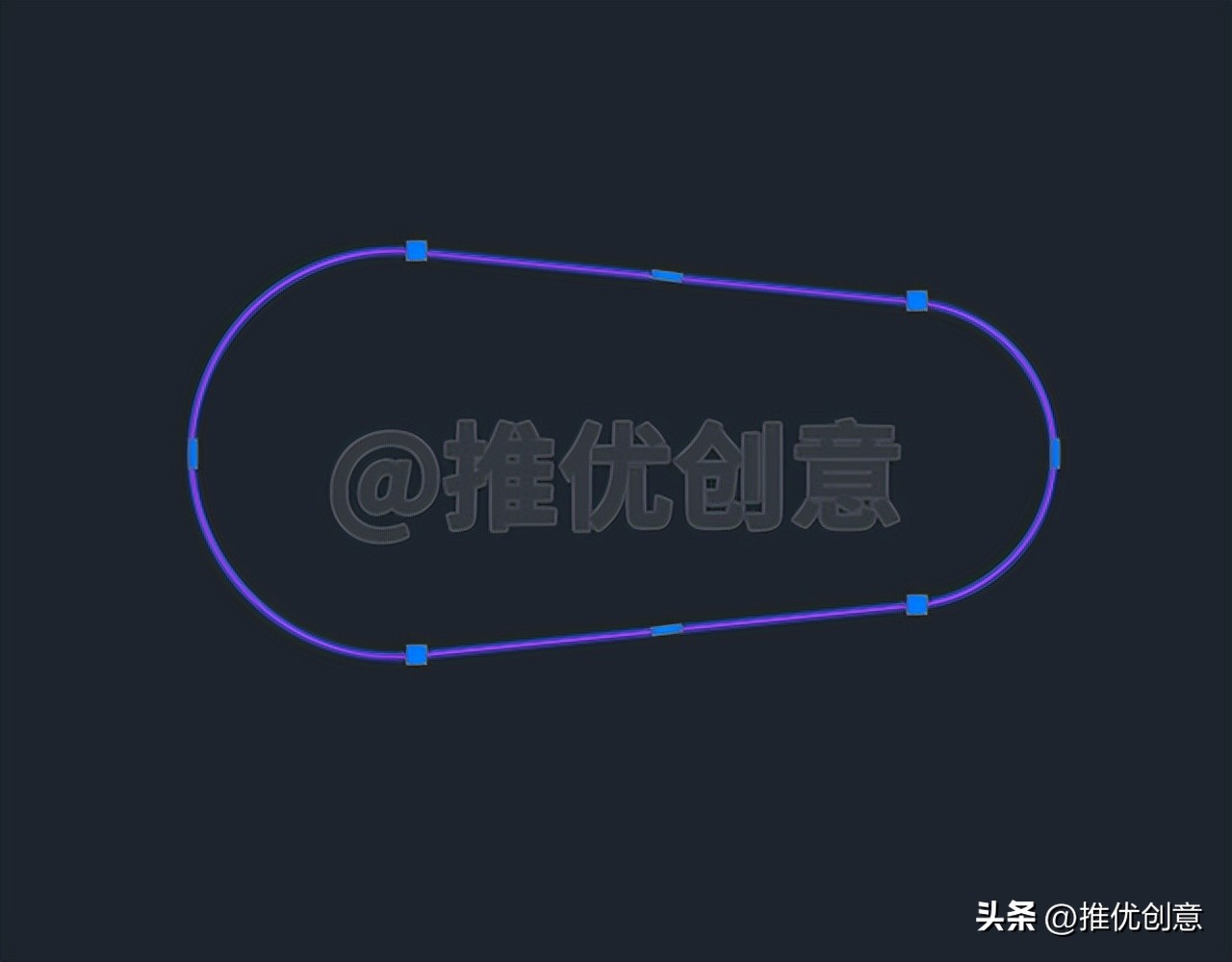

2.14、这样就将 选中的四个图形对象 合并成了一个 红色闭合多段线 。

2.15、将“ 0 ” 图层 置为 当前图层 ，命令行输入“ C ”后回车，启用“ 圆 ”命令，绘制 两个黄色同心圆G ， 半径 分别为 1 个单位、 2 个单位。

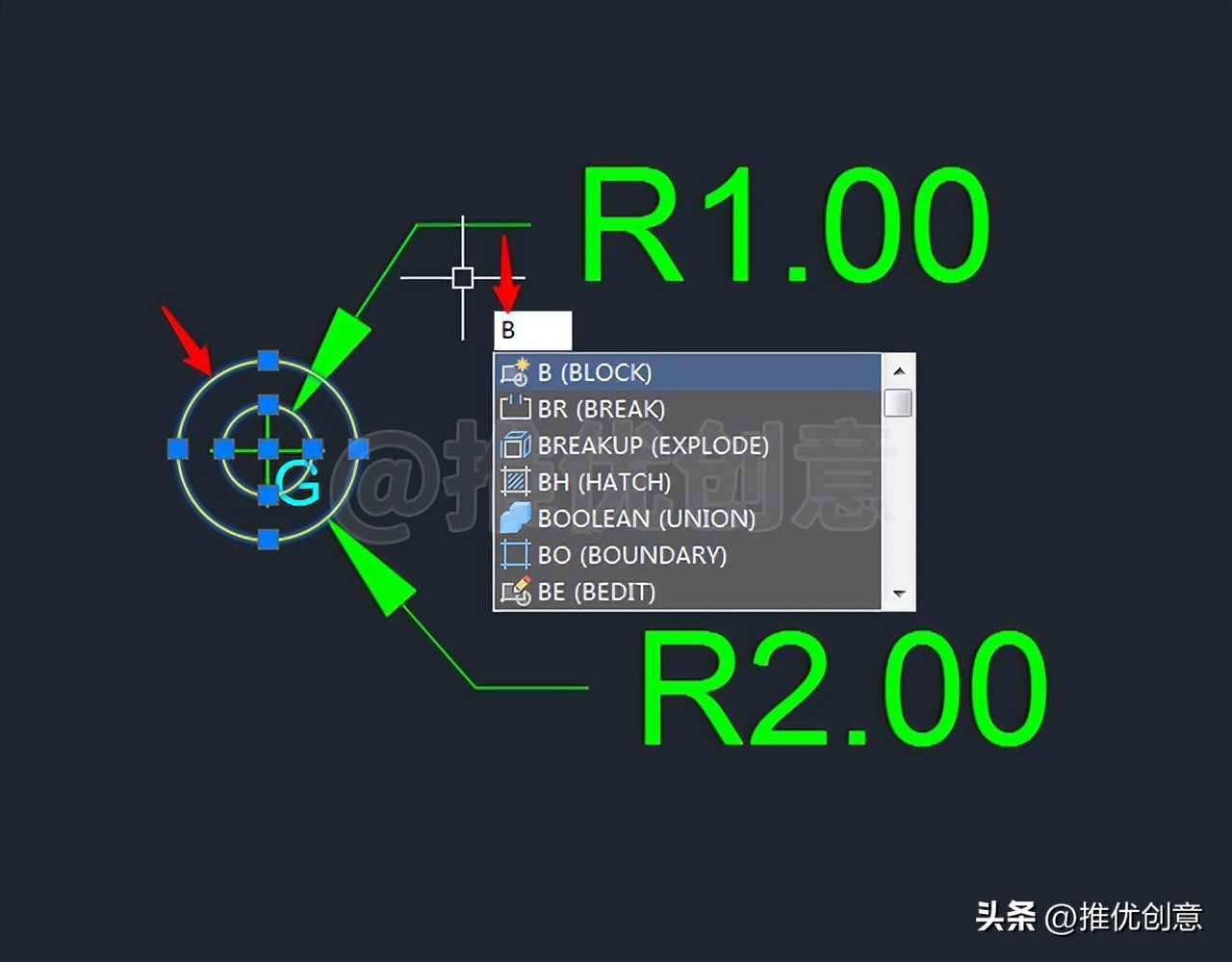

2.16、仅选择 两个黄色同心圆A （ 不要选择文本G 及 尺寸标注 ），命令行输入“ B ”后回车，调出“ 块定义 ”对话框。

2.17、在“ 块定义 ”对话框的“ 名称 ”栏输入“ PowerIdeas ”；在“ 说明 ”栏输入“ 定数等分块 ”，点击“ 基点 ”栏的“ 拾取点 ”按钮。

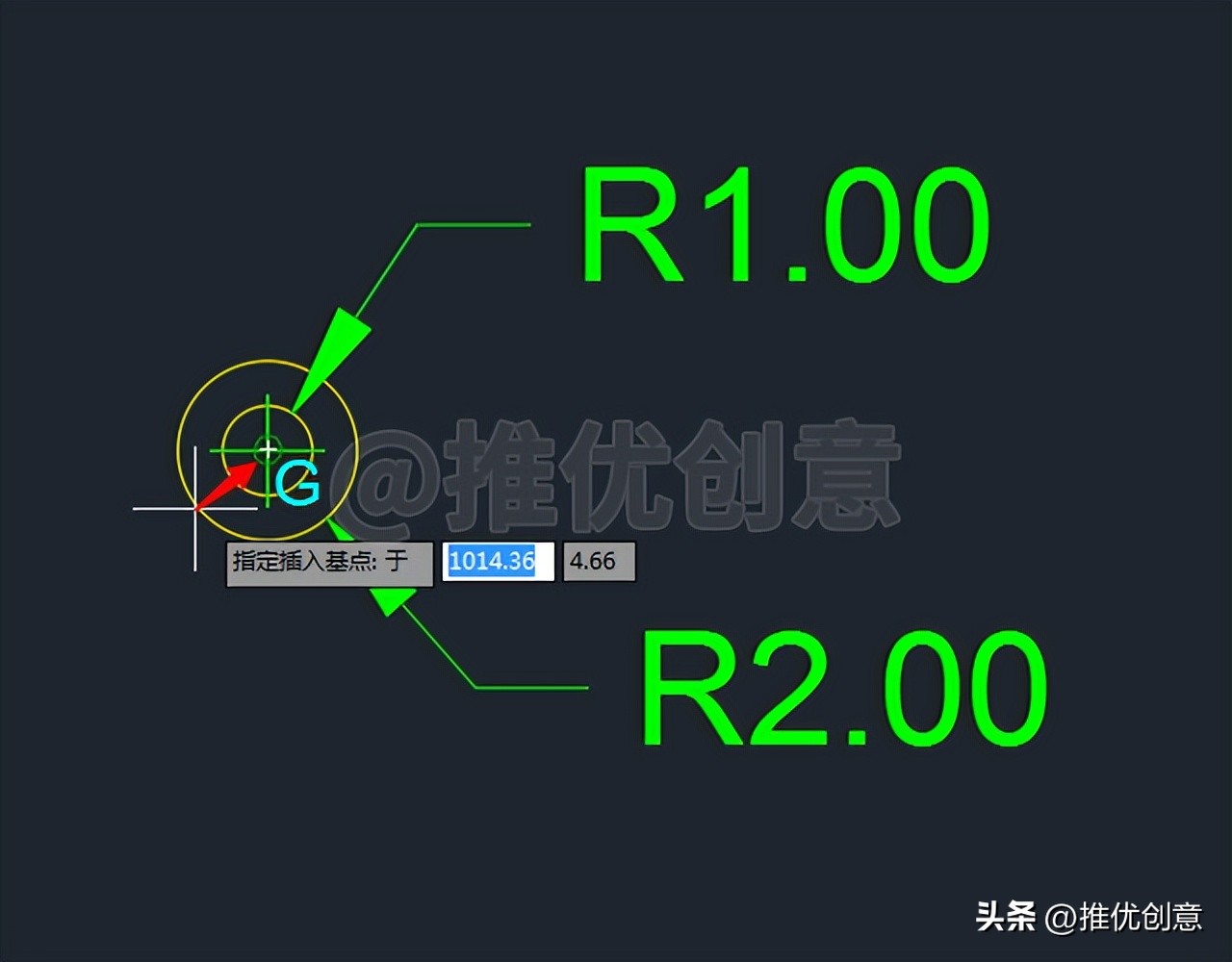

2.18、 自动切换 到 绘图区 ，捕捉 圆心G 作为 块的基点 。

2.19、 自动返回 “ 块定义 ”对话框，点击“ 确定 ”按钮，完成“ PowerIdeas ” 块 的定义。

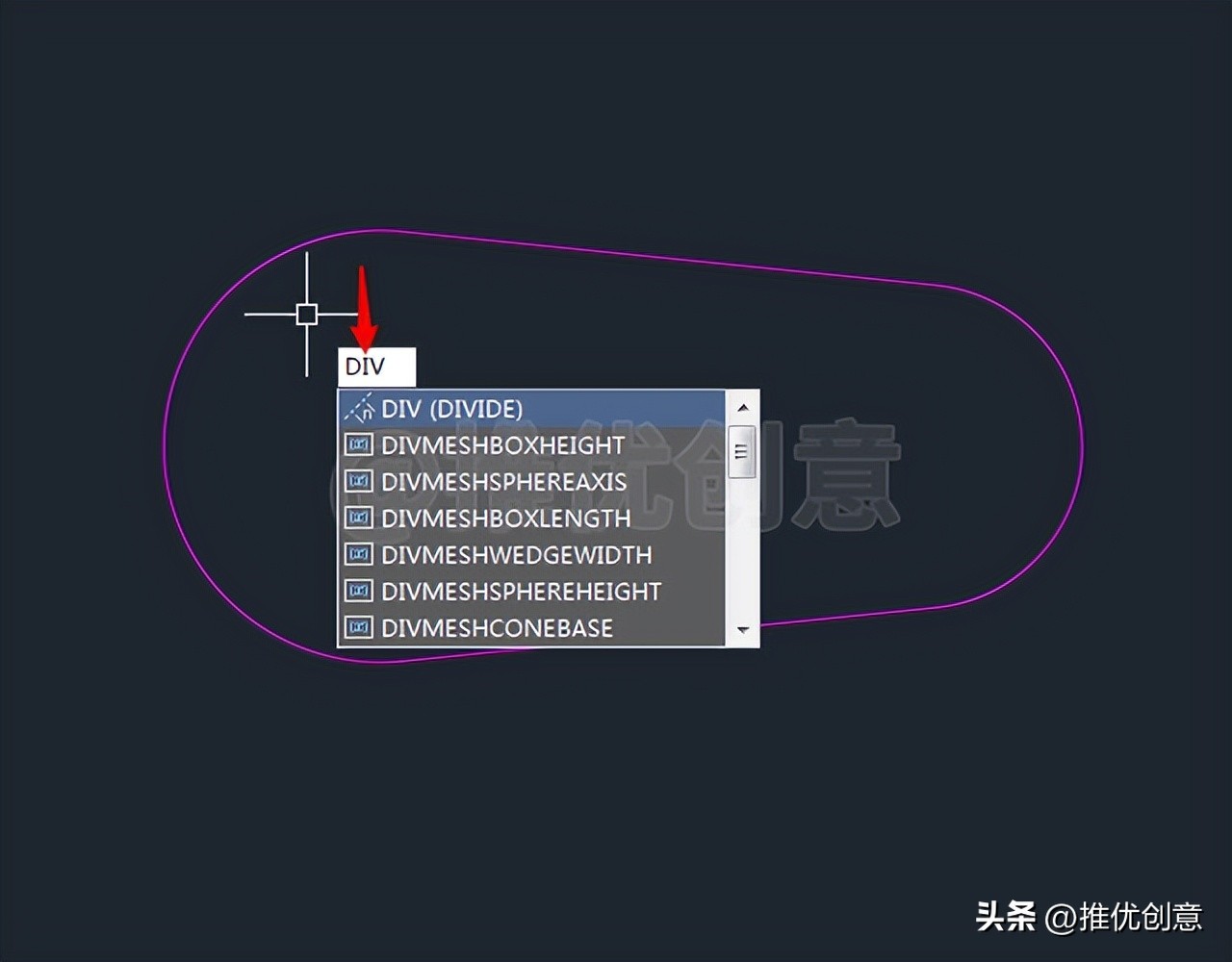

2.20、命令行输入“ DIV ”后回车，启用“ 定数等分 ”命令。

2.21、点选 红色闭合多段线 作为 要定数等分的对象 。

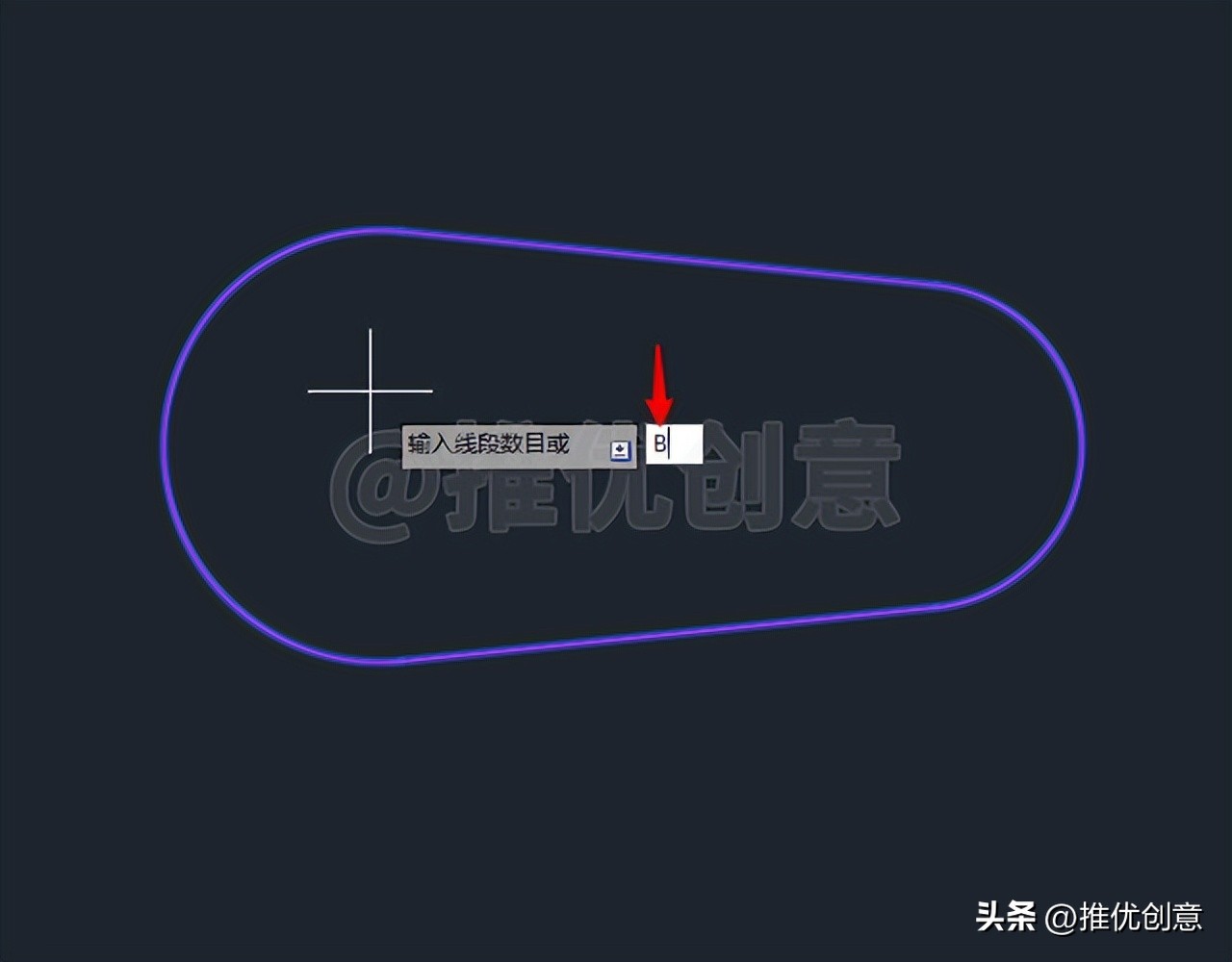

2.22、输入“ B ”后回车，选择 用块定数等分 。

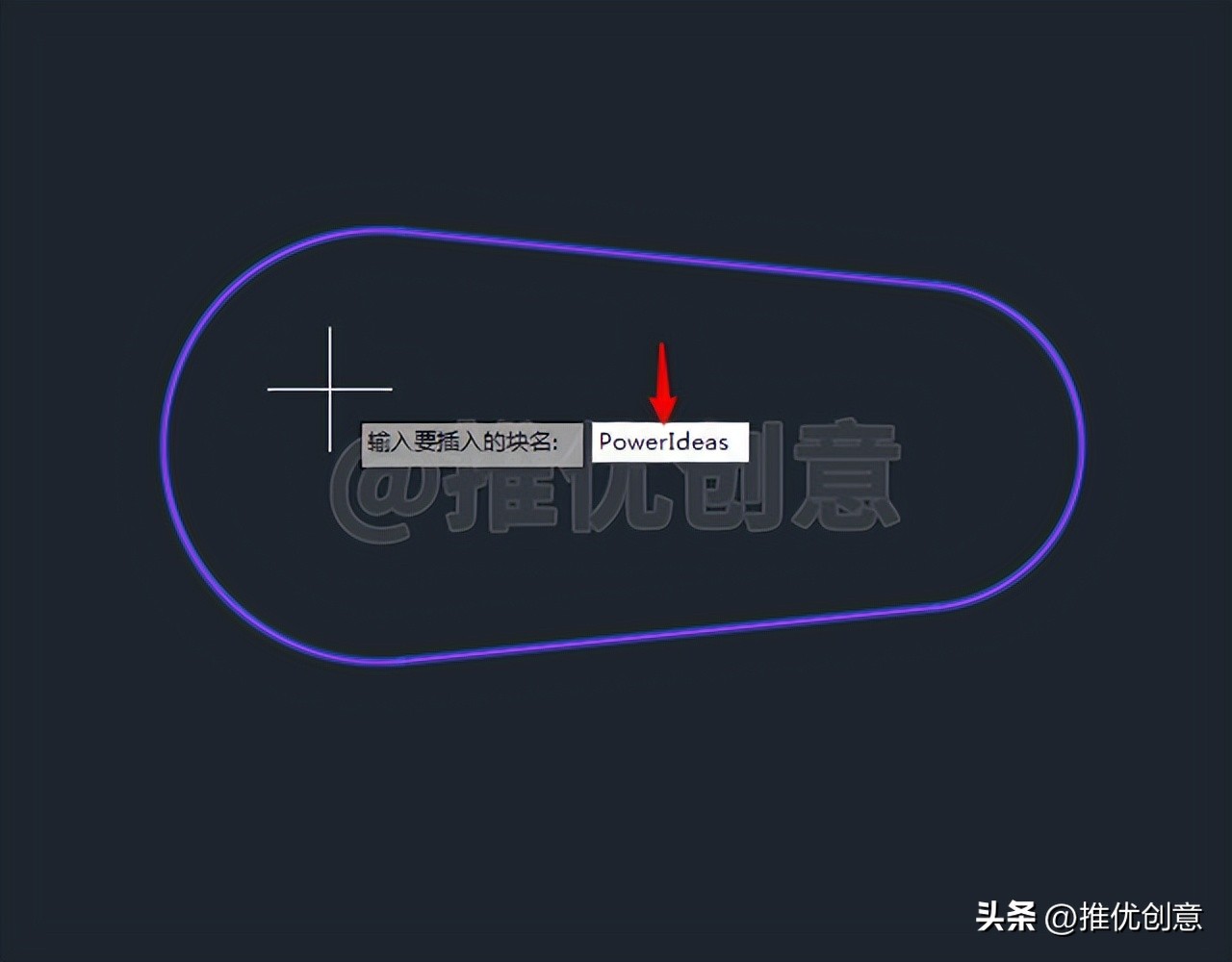

2.23、输入块名“ PowerIdeas ”后回车。

特别说明： 此处只能用 “ 回车键 ” 回车 ， 不可以使用 “ 空格键 ” 代替回车键 ！

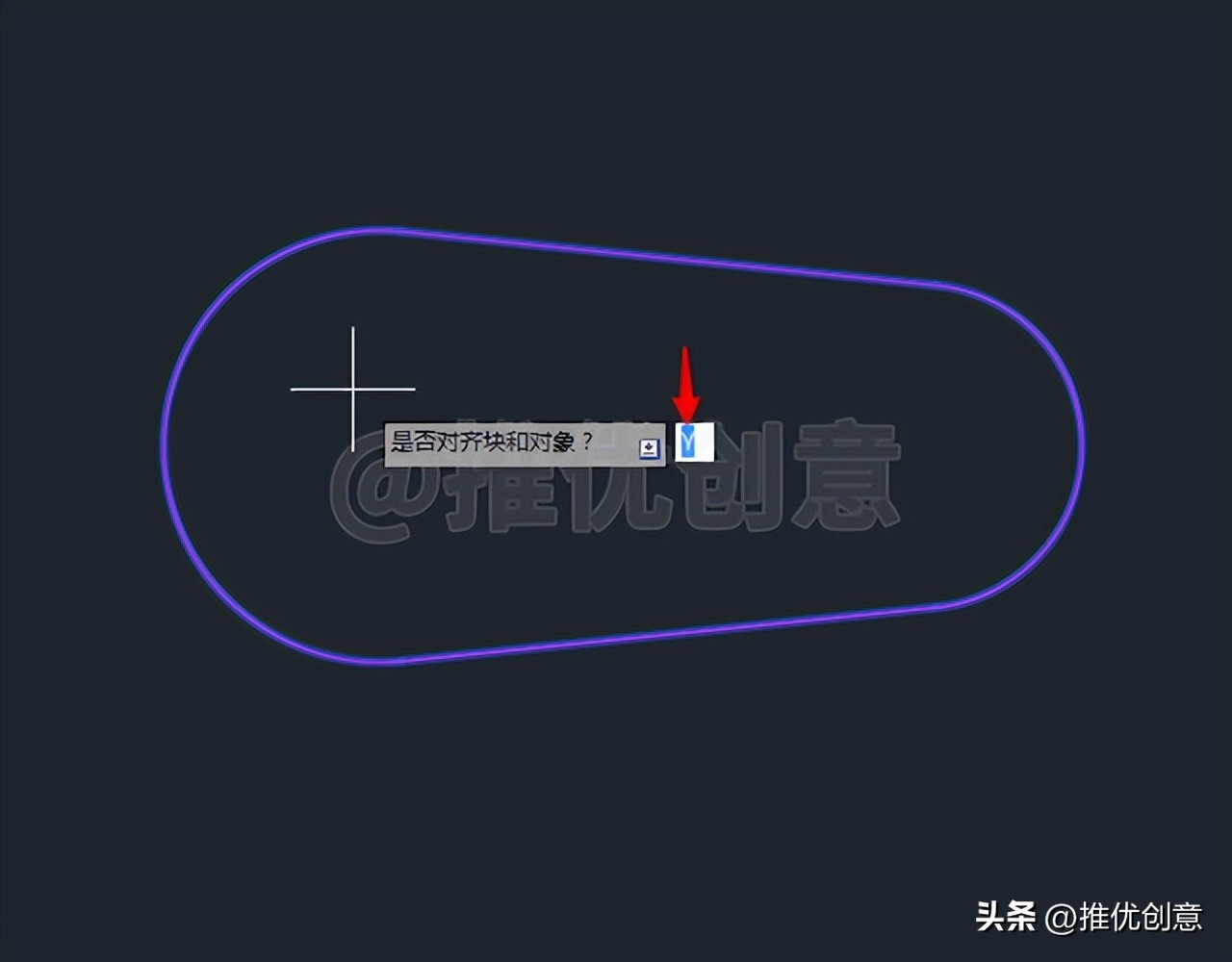

2.24、输入“ Y ”后回车，选择 对齐块和对象 。

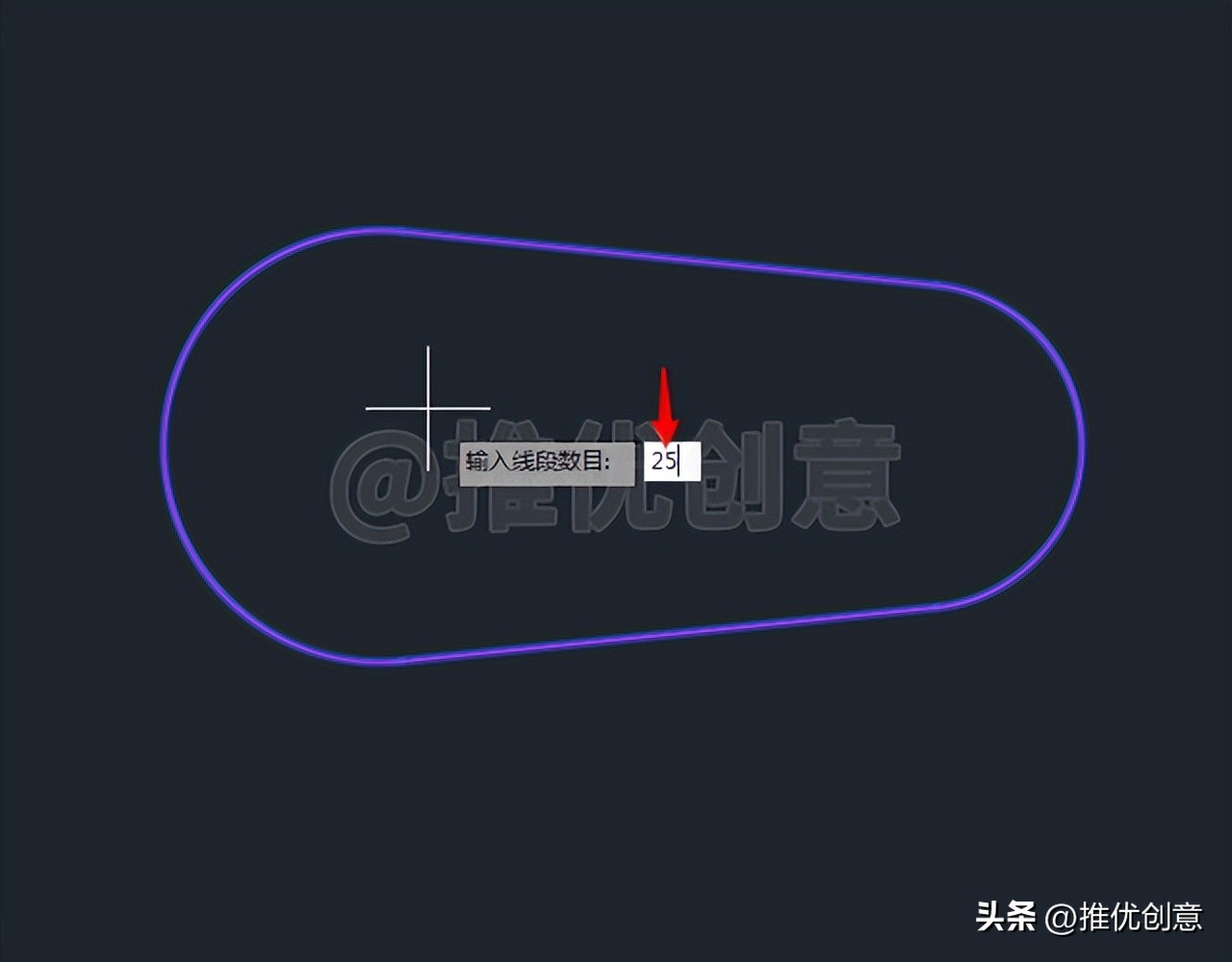

2.25、输入 线段数目 “ 25 ”后回车。

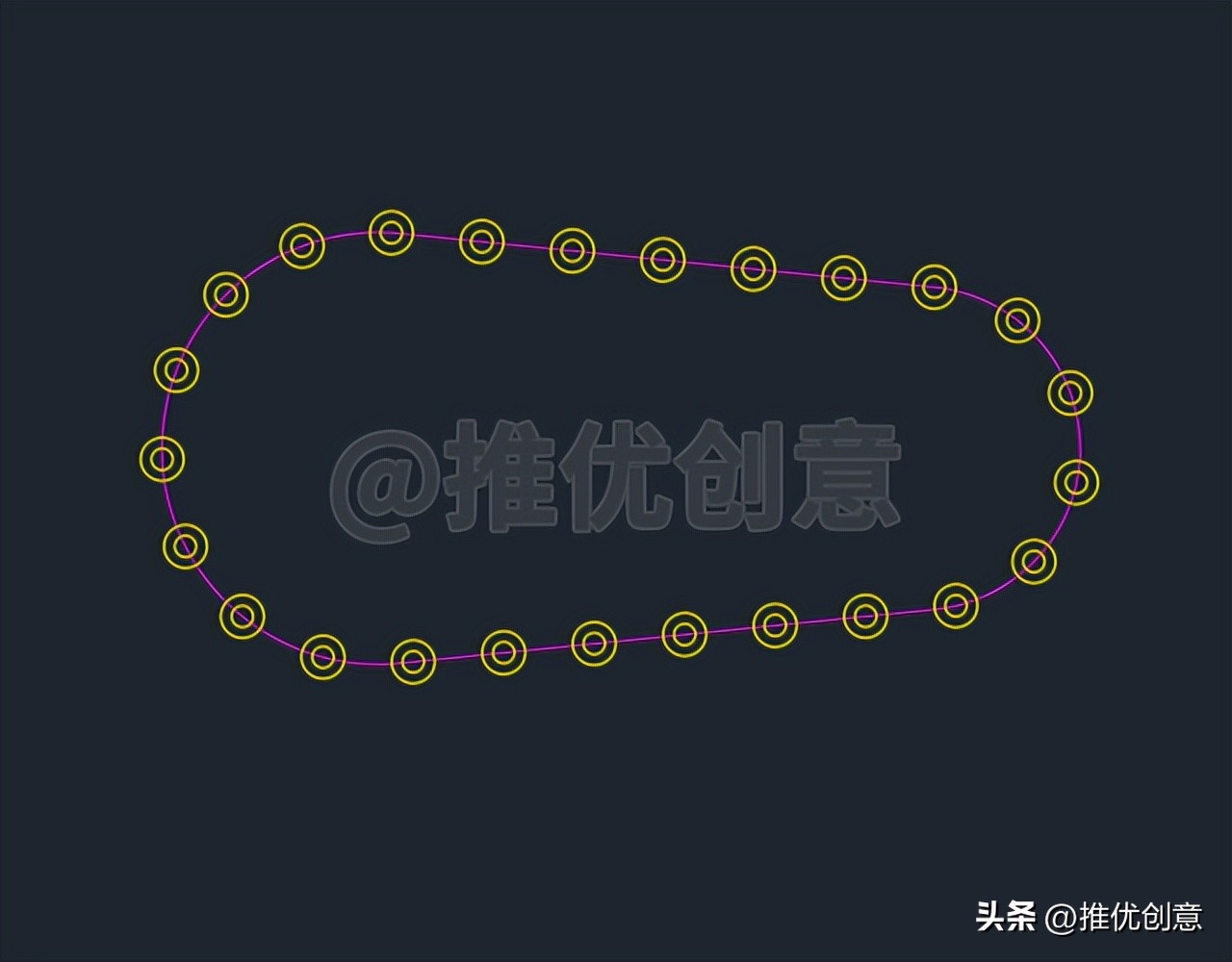

2.26、用“ PowerIdeas ” 块 定数等分 红色闭合多段线 完成后如下图。

2.27、命令行输入“ O ”后回车，启用“ 偏移 ”命令，将 红色闭合多段线 分别向 内 、 外 偏移 2 个单位，得到 另外两条红色闭合多段线 。

至此， 整幅图 绘制完毕。

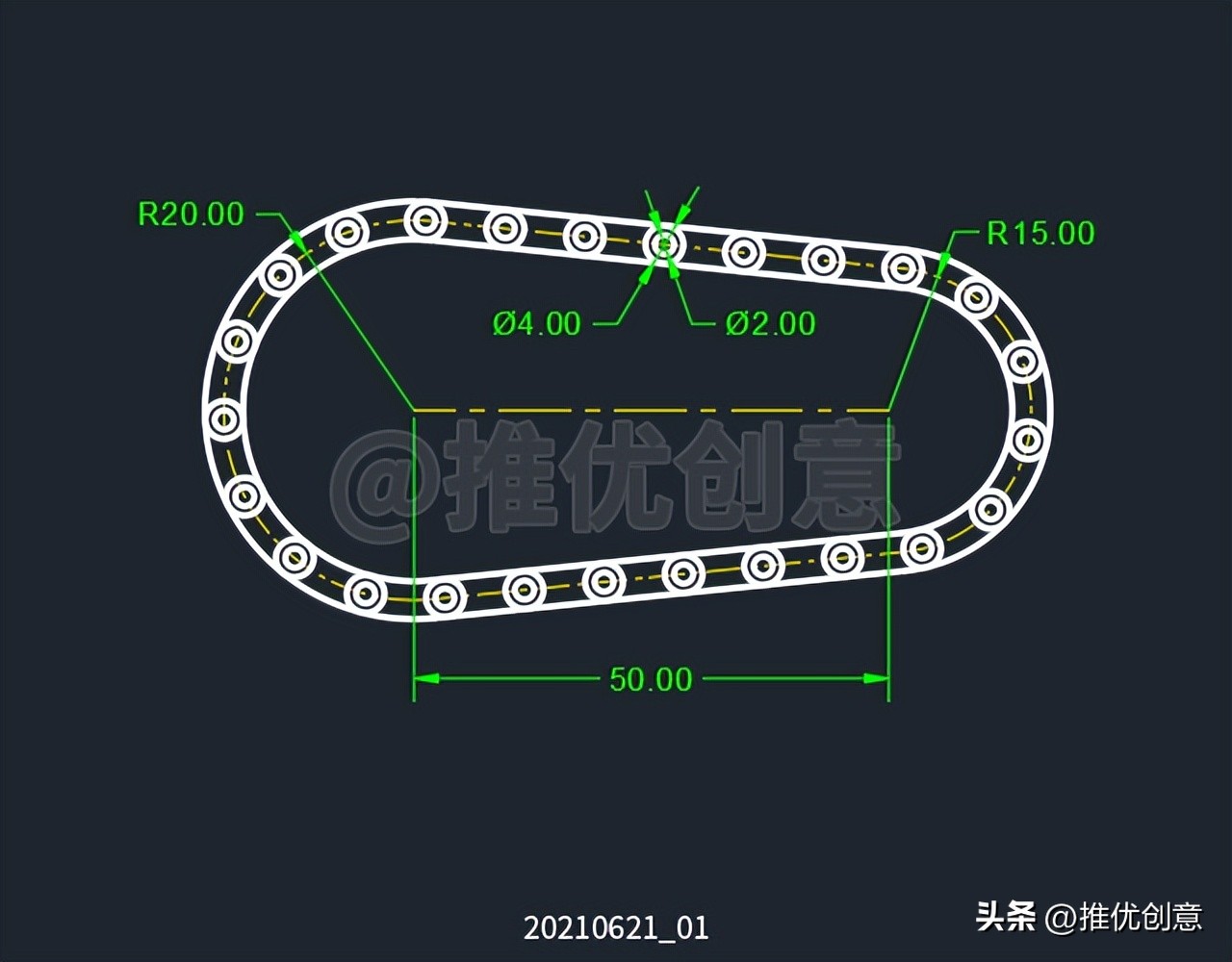

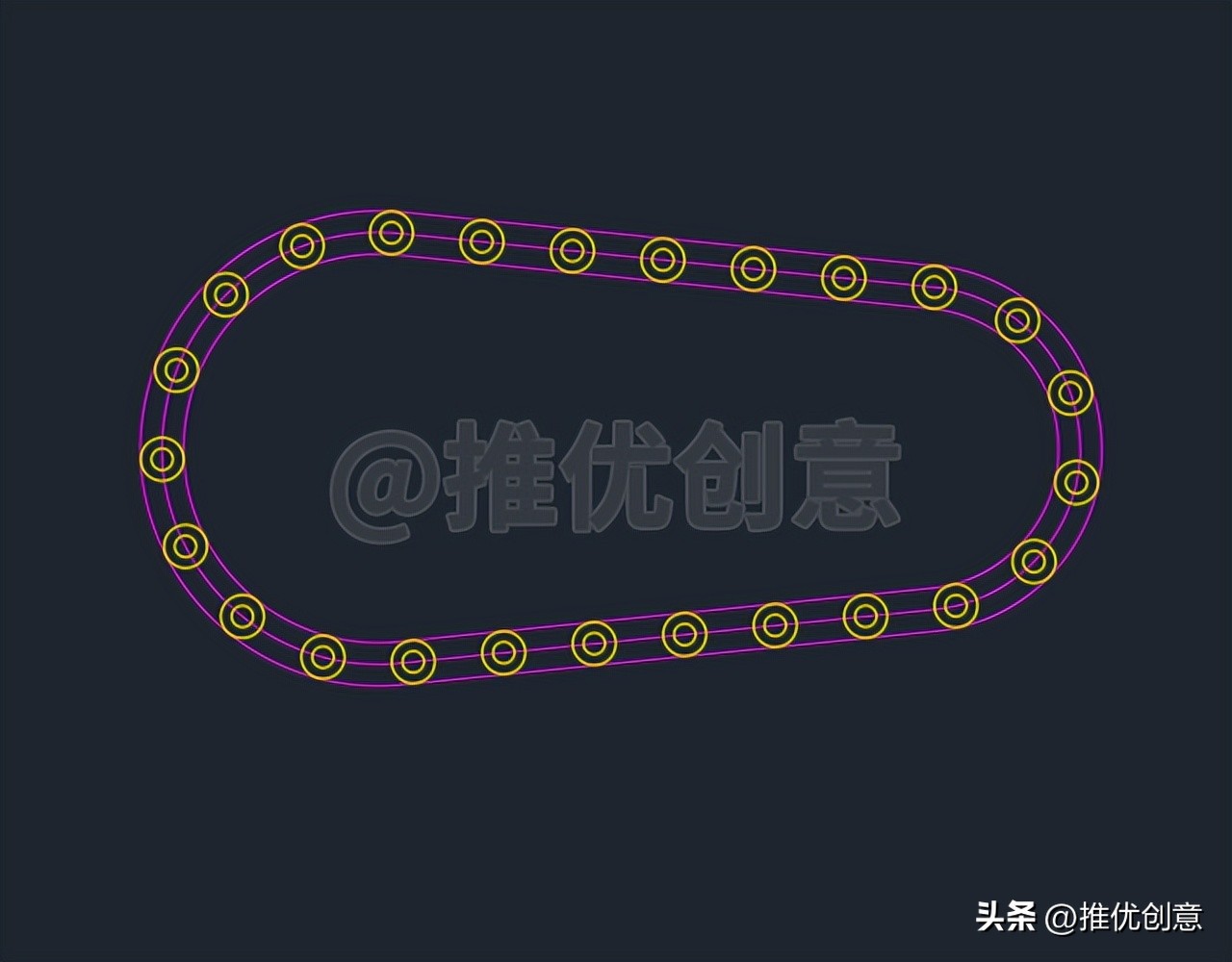

2.28、使用“ 图层 ”管理图形， 标注尺寸 ，最终完成效果见下图。
