CAD里尺寸标注至关重要，分享3种标注尺寸，直线、半径和直径尺寸的标注方式。
一、如何给直线标注尺寸，也叫线性标注：

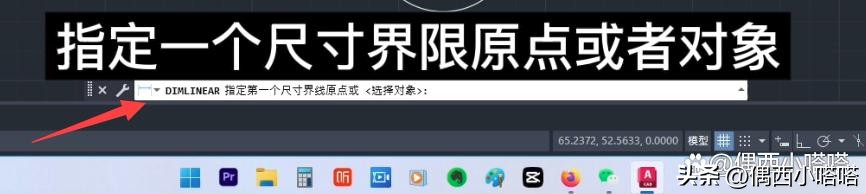

1、在命令行输入DLI或全称DIMLINEAR，回车：

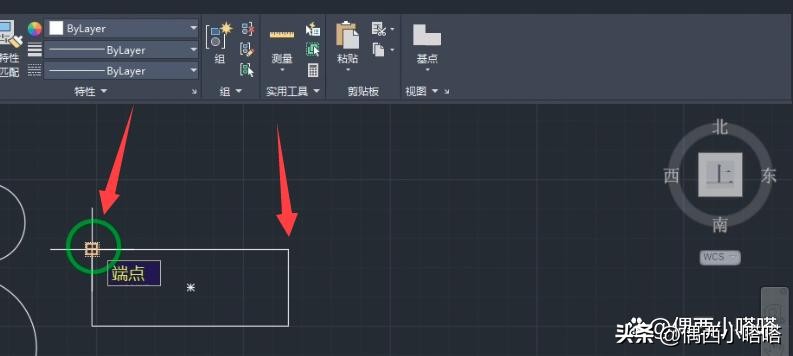

2、根据命令行提示选择直线的一个端点，再选择第二个端点：

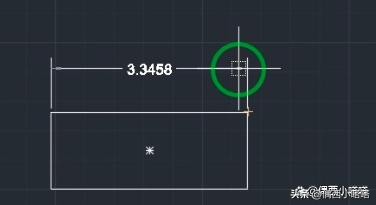

3、此时会出现直线的尺寸标注，可以通过拖动鼠标位置来指定标注所在位置：
二、半径怎么标注？

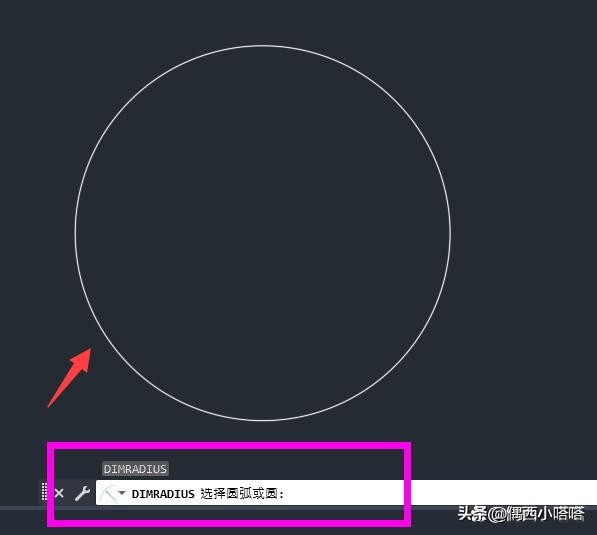

1、在命令行输入DRA或全称DIMRADIUS，回车：

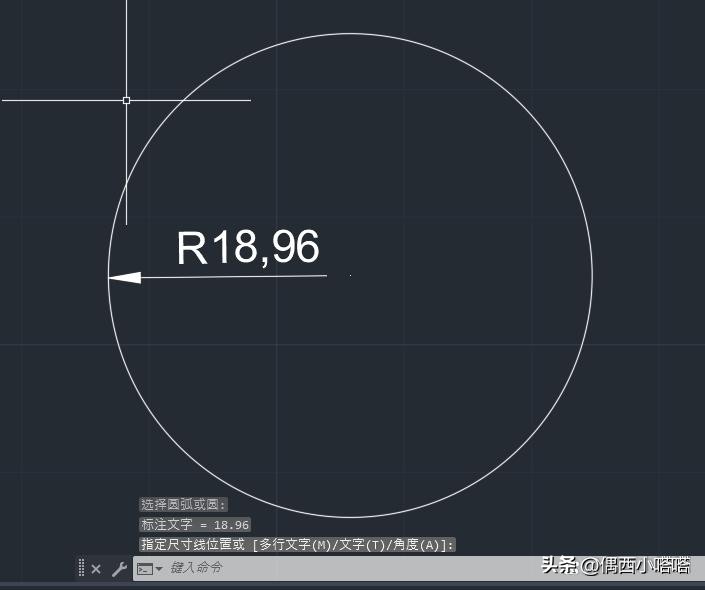

2、回车后鼠标左键点击圆弧或圆，如下图，完成标注：
三、直径怎么标注？

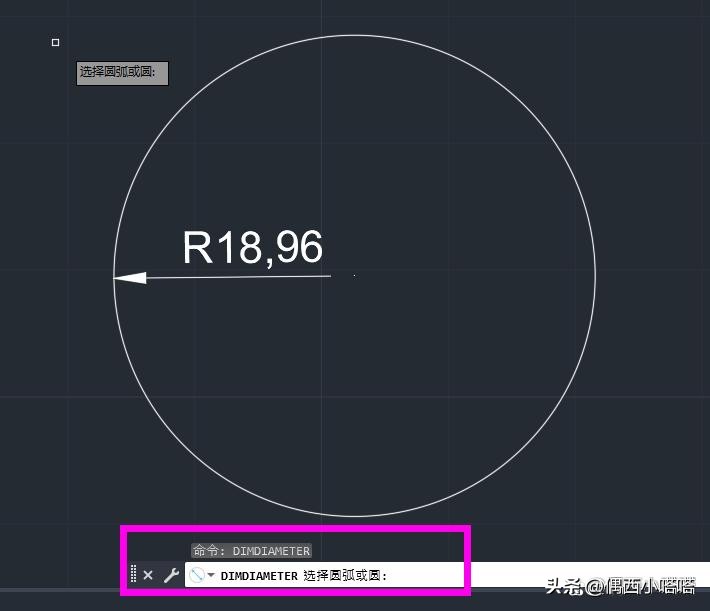

1、在命令行输入DDI或全称DIMDIAMETER，回车：

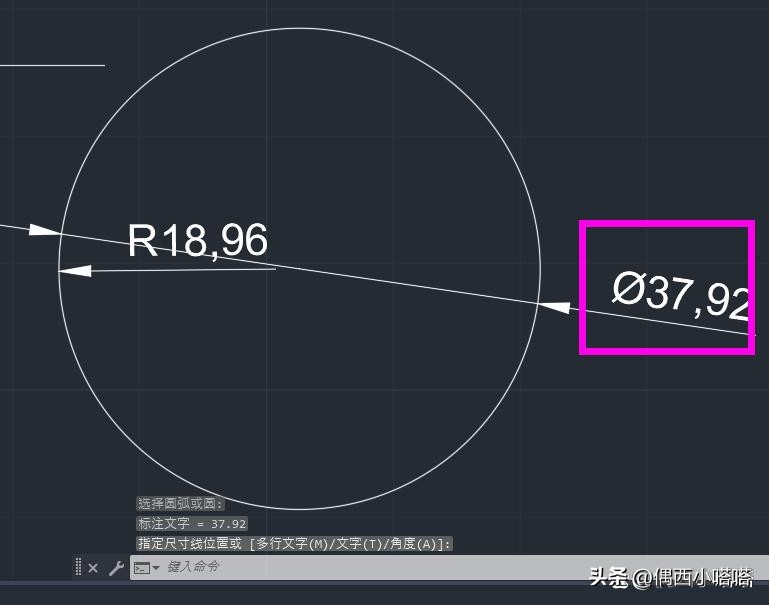

2、回车后根据命令行提示，使用鼠标左键单击选择需要标注的弧或圆：
常用标注类型命令
DLI：DIMLINEAR直线标注
DAL：DIMALIGNED对齐标注
DRA：DIMRADIUS半径标注
DDI：DIMDIAMETER直径标注
DAN：DIMANGULAR角度标注
DCE：DIMCENTER中心标注
DOR：DIMORDINATE点标注
