第一部分

设计规范一览表

一、多线控制盘

1、基本介绍

（ 以配接海湾GST500/5000火灾报警控制器为例 ）

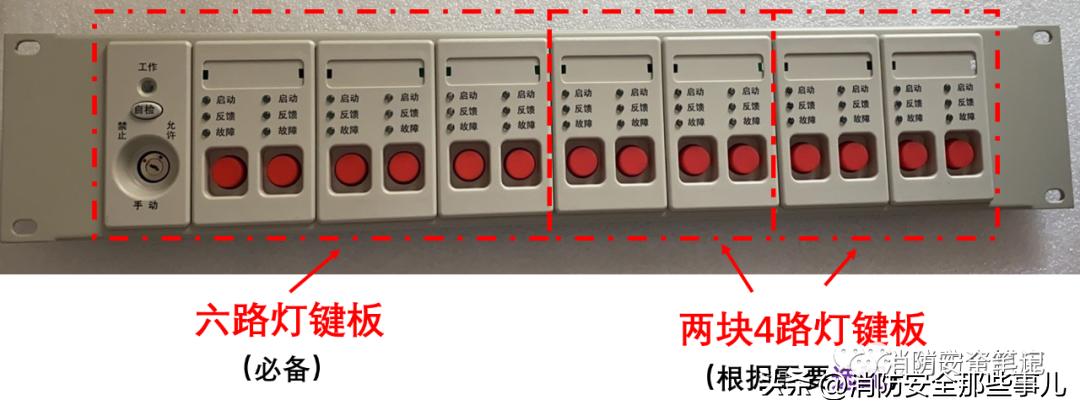

海湾GST-LD-KZ014直接控制盘实物图

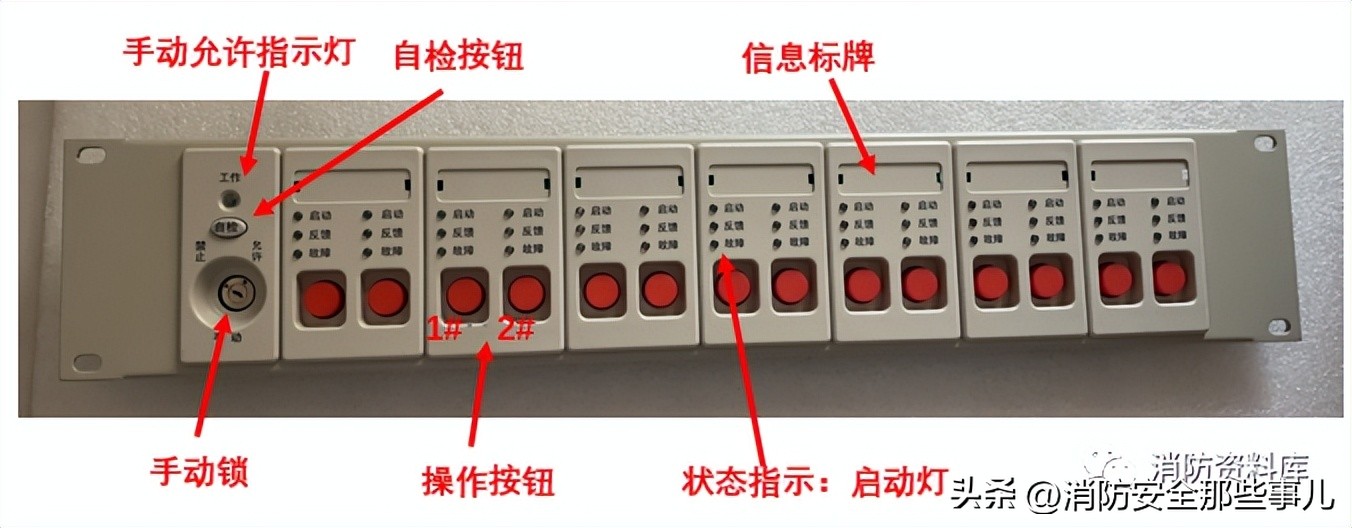

面板图

（1）手动锁 ，只有在手动锁处于“允许”位置，才能通过 手动直接控制按键（单独管多线控制盘的）完成对外接设备的直接启动或停动控制；处于“禁止”位置时，手动直接控制按键无效。（ 平时应将手动锁设置为“禁止”状态，以免误操作）

（2）手动允许指示灯 ：红色，当处于 手动允许状态 时，此灯点 亮 。

（3）自检按钮 ：用于 检查 控制盘面板上的 指示灯 是否正常。

按下后（松开后复位），控制盘点亮所有指示灯，约3秒后自动进入工作状态，应定期进行检查。

（4）操作按钮 ：按下向被控设备发送命令。

注意：一次按键操作后， 需等 2秒 钟后才能再操作该按键 ，否则可能操作无效。

（5） 状态指示灯 ：

启动：红色，控制命令发出后点亮。 如果10秒内未收到反馈信号，该灯闪烁 。

反馈：红色，接收到反馈信号时，该灯点亮。

故障：黄色，该路外控线路发生 短路 和 断路 时，该灯亮。

（6）信息标牌 ：注意标盘信息与接线、主机定义该按钮“设备类型”要一致。

内部结构图：

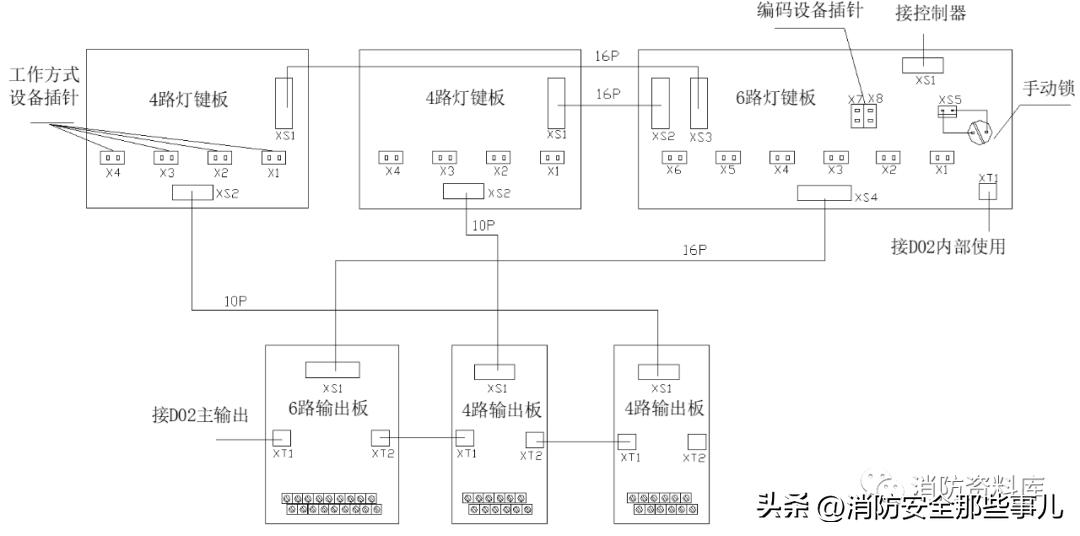

结构连线图

实物接线图

（1）LD-KZC-100灯键板

必备组件，具有手动锁及自检键，同时带6个按键，其上与按键对应的插针开关x1-x6，通过插拔短路块实现脉冲、电平输出的转换。同时X7\X8短路块共同组成盘号设定插针。 (文末会有脉冲、电平转换的作用和实际调节方法)

上线来自对应回路板RJ45网线接口。下线通过16P扁平线连接对应的KZC输出板接口。同时通过16P扁平线与根据实际需要可增减的两组4按钮LD-KZC-100灯键板连接。

（2）KZC-100灯键板

属于直接控制盘，根据需要多少增减的插块，每块4键，最多2块。其上与按键对应的插针开关x1-x4，通过插拔短路块实现脉冲、电平输出的转换。（6+4+4=14，一个直接控制盘最多14键）

与LD-KZC-100灯键板通过16P扁平线连接

（3）LD-KZC-100输出板/ KZC-100输出板

上线与对应的灯键板通过16P扁平线连接，同时24v电源线接口

接智能电源盘为其供电。下线通过输出端子On/COMn/In经终端器与受控重要设备连接。

端子说明：

COM：直接控制输出O与反馈输入I的公共线；

O：直接控制输出线，

O、COM组成直接控制输出端，线路末端通过ZD-01终端器与负载连接，O为输出端正极，COM为输出端负极，启动后O与COM之间输出DC24V。

I:反馈输入线

I、COM组成反馈输入端，接无源触点；I与COM之间应在线路末端并联4.7kΩ终端电阻。

布线要求：接线宜采用BV铜芯导线，1.0mm2≤导线截面≤1.5mm2。

二、终端器

本文以海湾ZD-01终端器，进线介绍。与GST-LD-KZ014（就是上面介绍的）直接控制点、JB-QG/QT-GST5000/500主机配接。

1、终端器的作用：

由于 弱 电系统的 多线（直接）控制盘 直接用于控制 强 电系统的 被控设备电路 。为防止强电串入弱电系统造成破坏，实现在弱电消防控制系统和强电设备端的隔离。

因为内含检修电阻，为平时巡检提供通路。

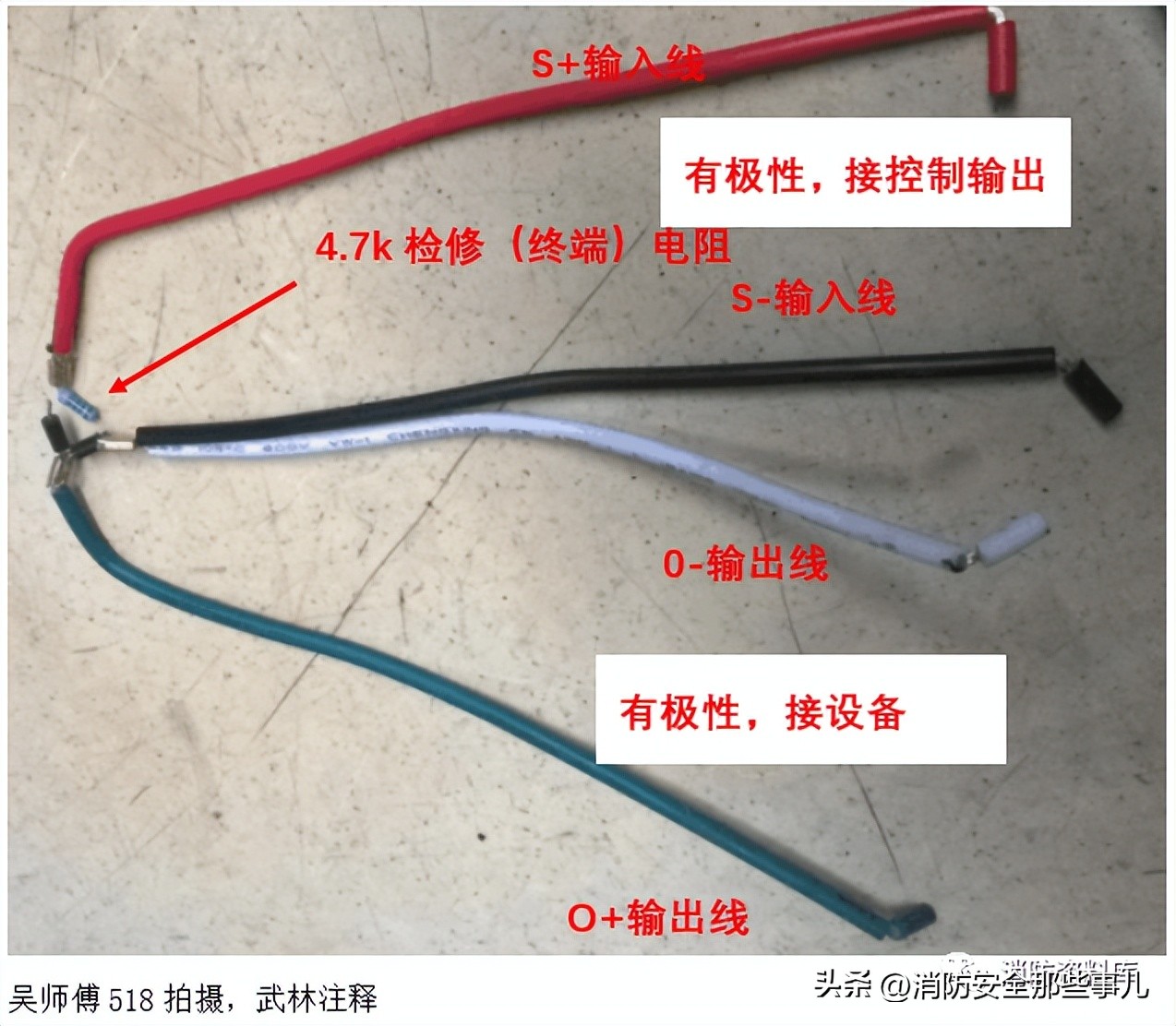

2、终端器原理和拆解图

ZD-01终端器拆解及电路图

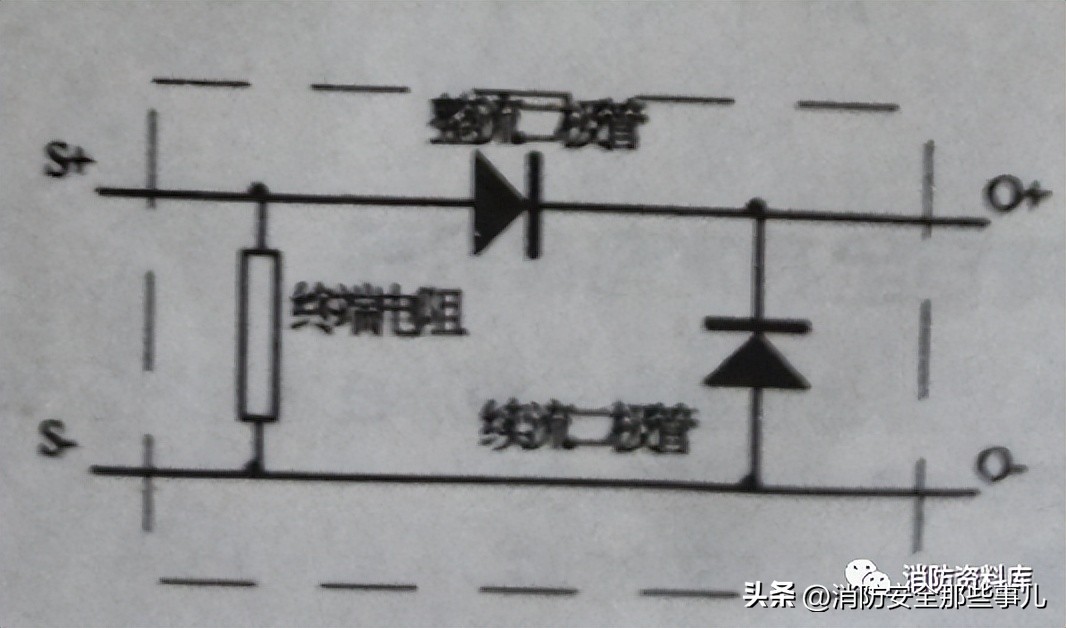

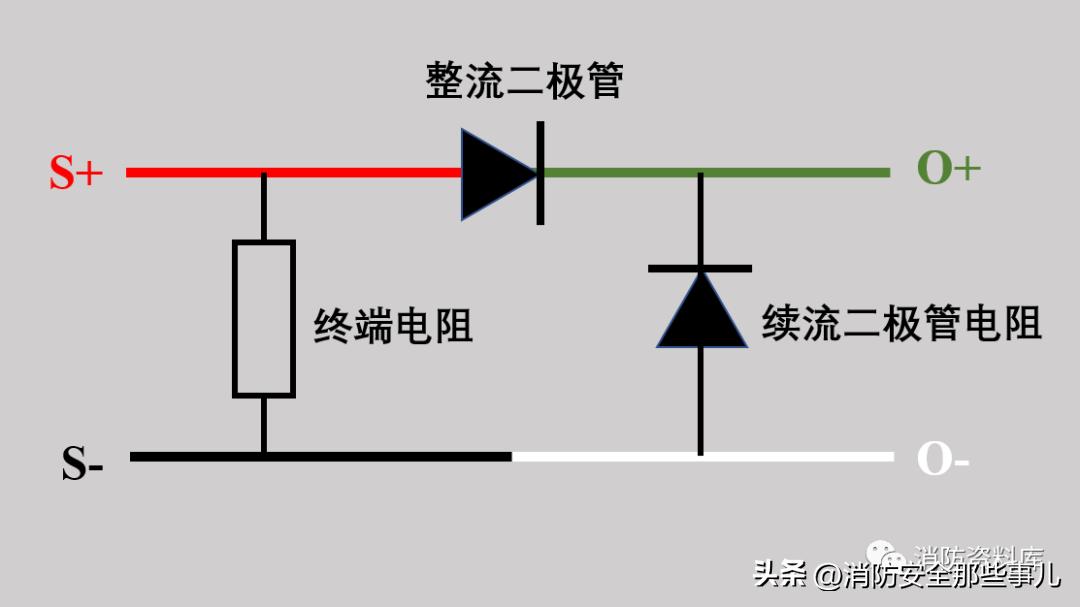

原理图：

（1）终端（检修）电阻：平时在多线“输出端子”，构成通路保持微弱的检修电流。实现多线控制盘的故障检测（短路、断路）

（2）整流二极管：实现对被控设备端强电的隔离。

（3）续流二极管：因为被控设备多为电感性负载（电动机类线圈性质的），当电感性负载的电流有突然的变化或减少时，电感二端会产生突变电压， 若加在多线控制盘上 ，可能会破坏其元件，固将续流二极管都是 并联在线圈的两端，用来把线圈产生的反向电势通过电流的形式消耗掉。

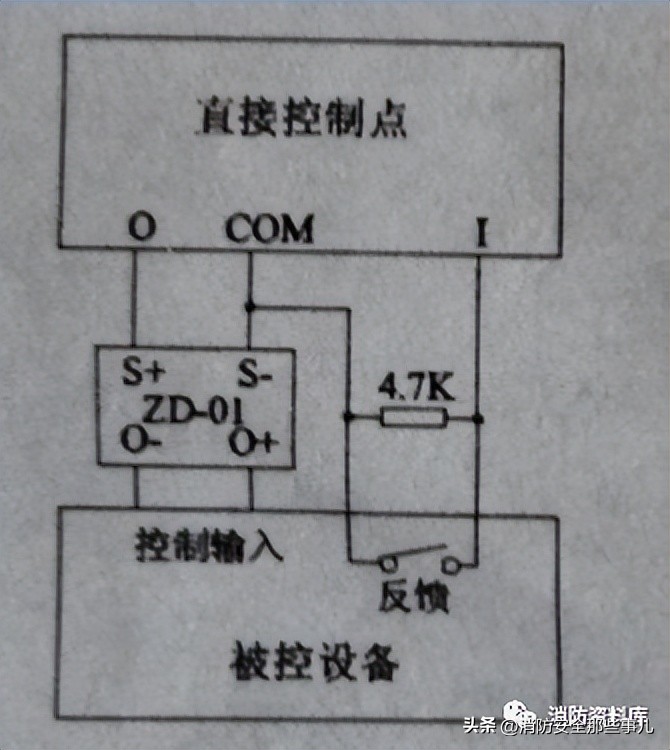

3、基础接线原理图：

实物接线图

注意：由于直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时，二者不能直接并联使用，直接控制输出端需要增加中间继电器（隔离一些检修电路），以免影响检线。

-----------------------------------------------------------------------------

附：多线控制盘的两种控制方式及更改设置方法

控制方式分为： 平电输出 ， 脉冲输出 。（默认平电输出）

1、电平输出，针对 不带自锁功能的控制柜，可进行单路控制，即一个按钮对应一个设备，首次按动启动，再次按停止。（等于常开自锁）

注意：一次按键操作完成后，需等待2s后再操作该按键，否在操作无效。

2、脉冲输出，针对 带自锁功能的控制柜，要进行两路控制，即1号按钮对应一个设备启动，2号按钮对应该设备停止。（等于启、停按钮）

调节方式：

优先使用报警主机进线设备定义改写，改写后测试输出是否改变，没有改变则需要使用

多线盘背后的插针设置开关来实现：

（部分批次需要双设置，部分仅主机更改即可实现。需要现场试验）

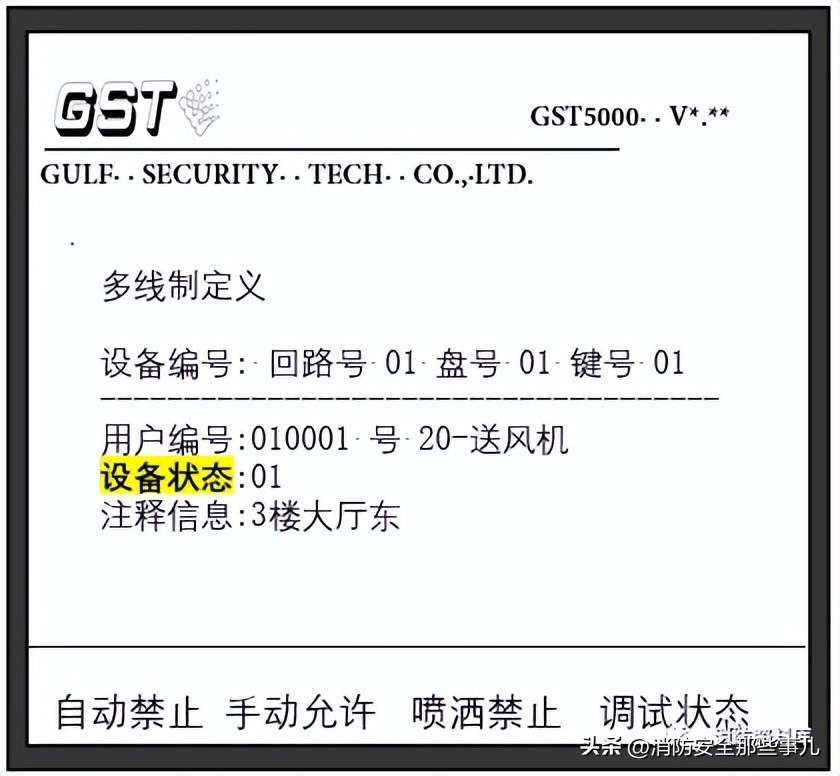

A报警主机操作 “设备状态定义”

系统设置——2设备定义——3多线盘点定义——下图

回路号：GST500控制器可带2个总线回路/5000控制器可带20个总线回路；

盘号：每块回路板可挂接4块直接控制盘；

键号：每块直接控制盘最多可以控制14路设备。

输入回路号，盘号，键号后确认，该键原定义信息如用户编号，注释信息将会在相应位置显示出来，可在原定义基础上进行修改“ 设备状态 ”（ 00代表脉冲输出，01代表电平输出 ，同模块设置），修改完成后确认保存。

B多线盘 “插针设置开关” 插、拔

6路灯键板上的X1~X6以及4路灯键板上的X1~X4分别为输出方式设置插针。将 短路块插在插针上 使其短接表示将该路直控点的输出方式设定为“电平”方式；将 短路块取下 表示将该路直控点的输出方式设定为“脉冲”方式。（控制盘出厂设置为电平输出方式）

每路直接控制输出为3线制，配合 ZD-01终端器 （我的理解，在 多线控制盘 这一 弱电 设备与 被控的重要消防设备 这一 强电 之间，加的一道分隔器，防止强电串入弱电系统，同时具备 检修电阻 的作用，方便多线控制盘日常巡检。后续会有详细介绍）。

也有2线制的，配合GST-LD-8302C使用

第二部分

开篇为了避免思路混乱，我们先进行一下 海湾多线制控制盘与终端器的 类型搭配 ，树立一个整体的概念。

（类型一） 介绍

（一）GST-LD-KZ014多线控制盘展示

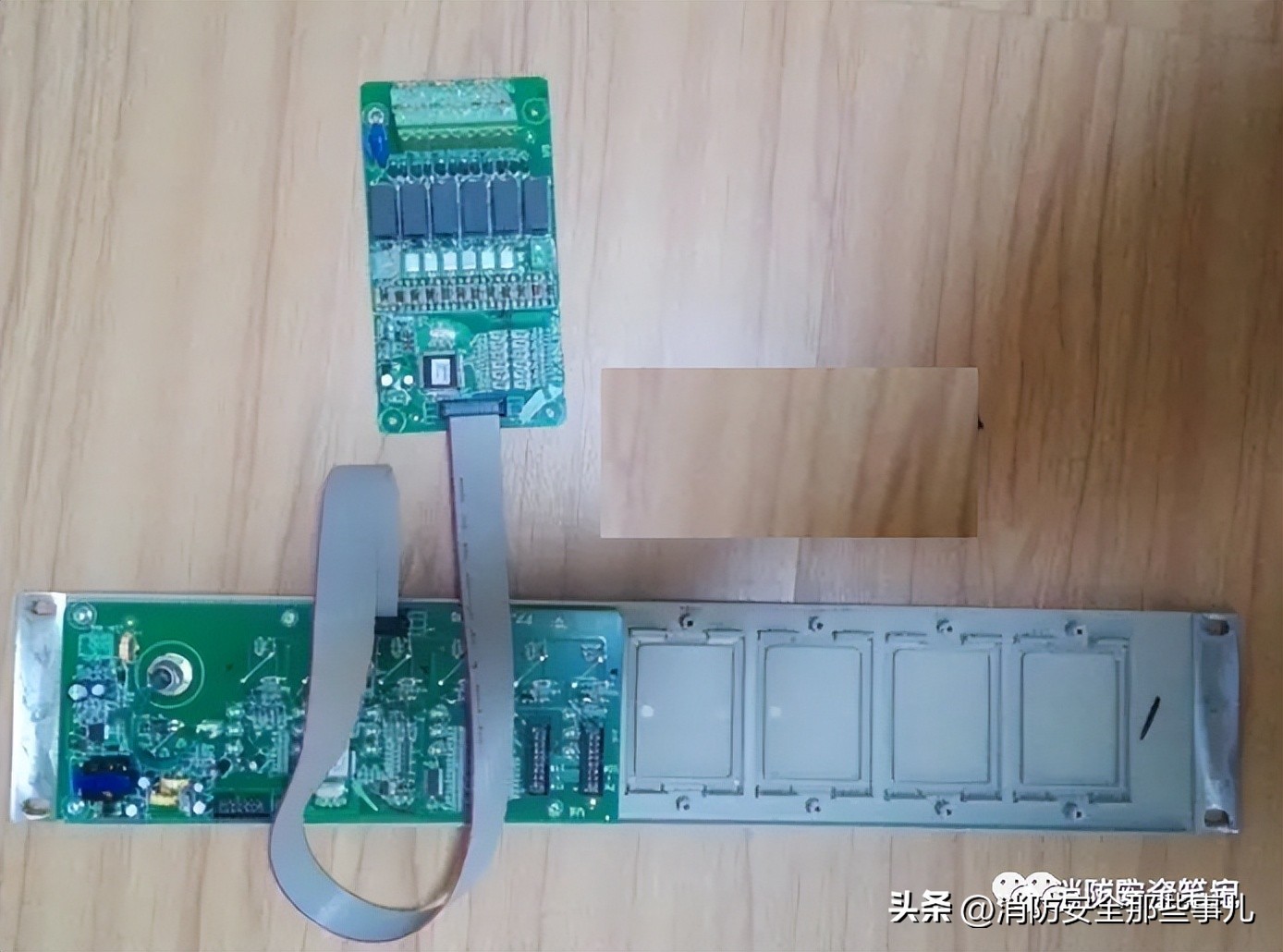

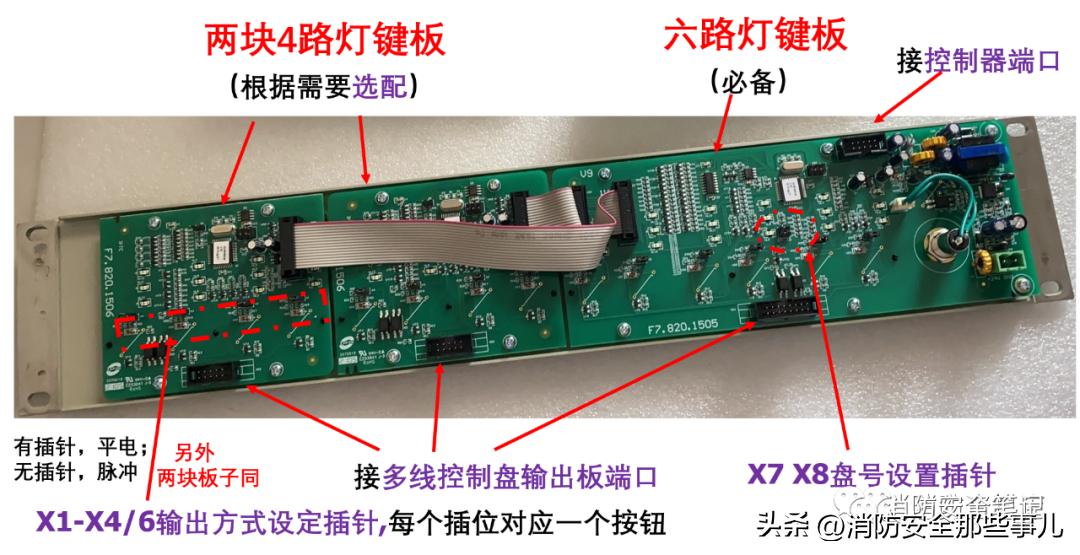

（二）板卡实物展示 及 盘号设定方法

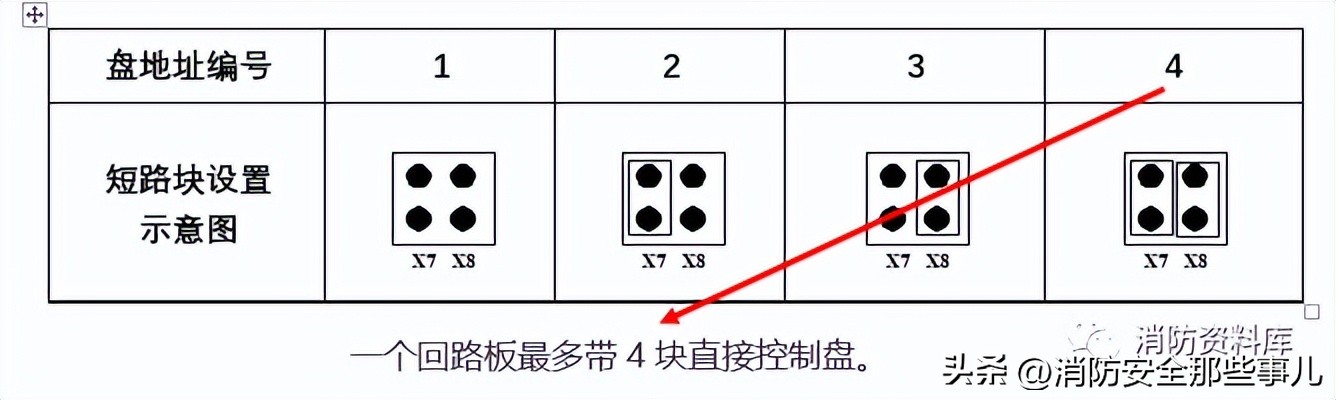

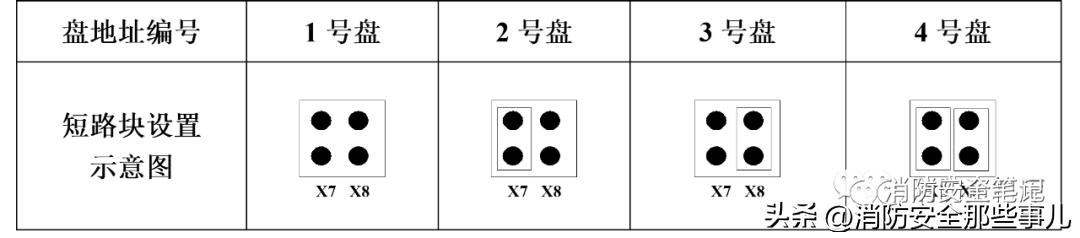

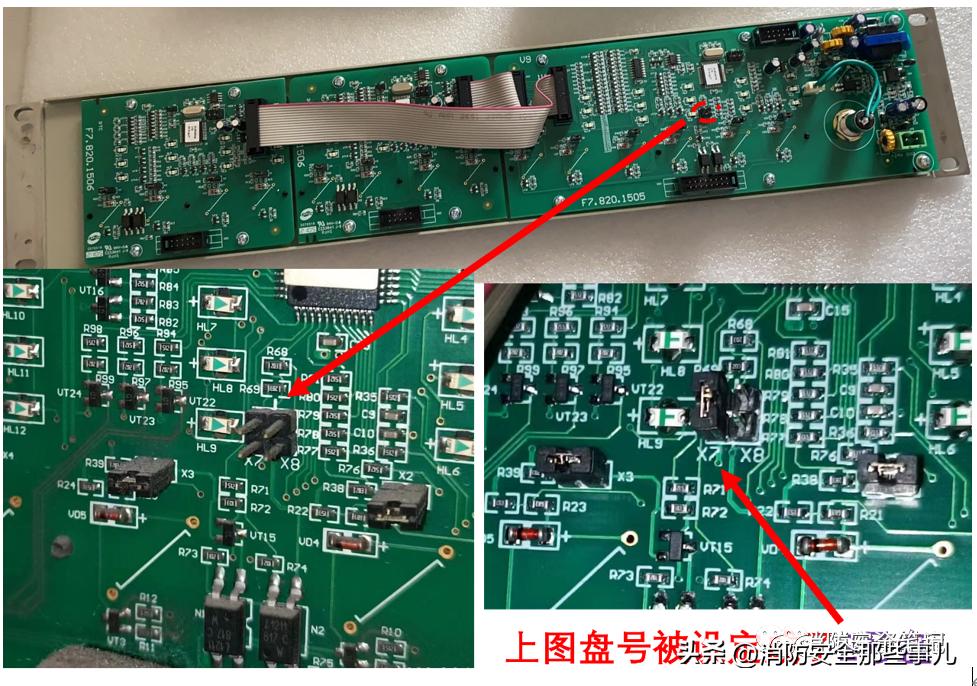

控制器 的 每块回路板 最多 可接4个直接控制盘 ， 每块 直接控制盘有自身的 盘地址 ，由 6路灯键板 上 X7和X8盘号设置插针 来设置，从1号开始。编号设置方式如下：

注意：

1、当同一回路板的不同多线盘 盘号设定重号 后，多线盘无法成功注册。

2、注：仅 在断电状态下更改 插针设置有效！

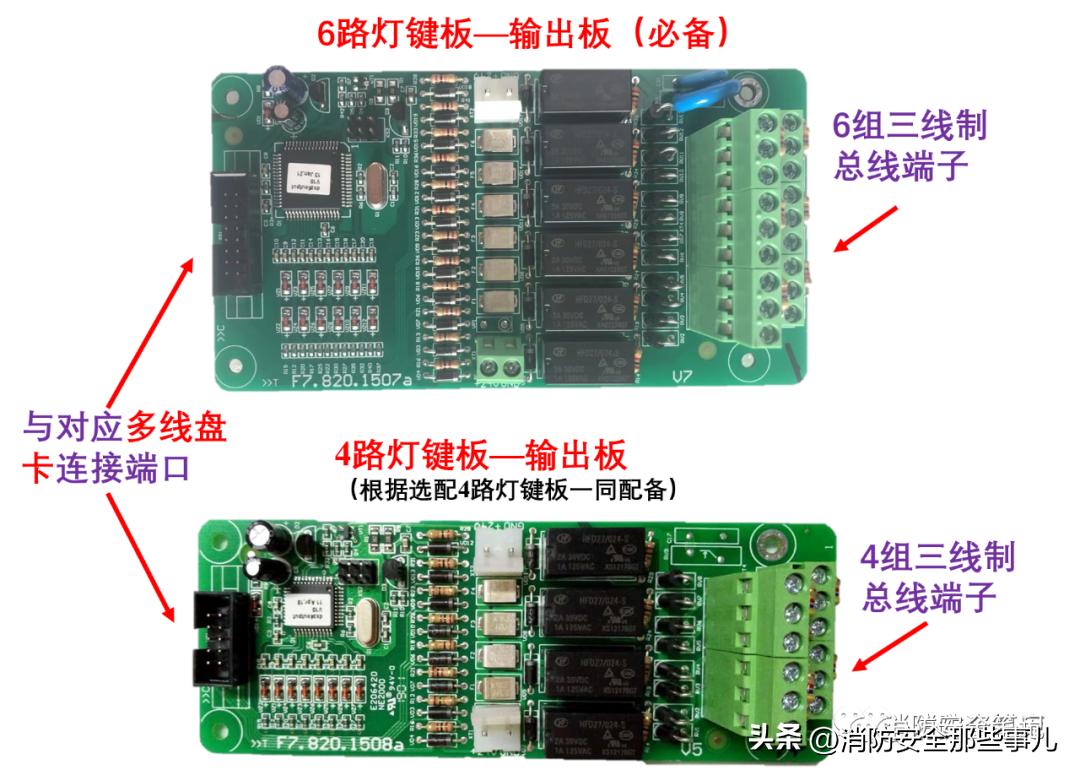

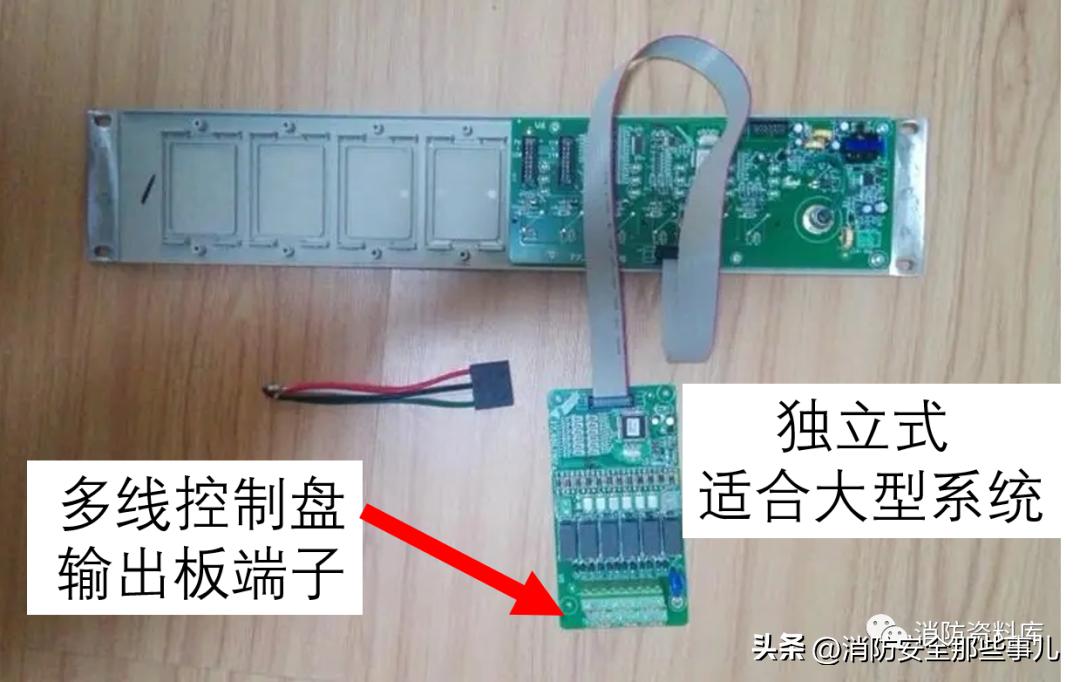

（三）多线盘配接 的 输出盘介绍

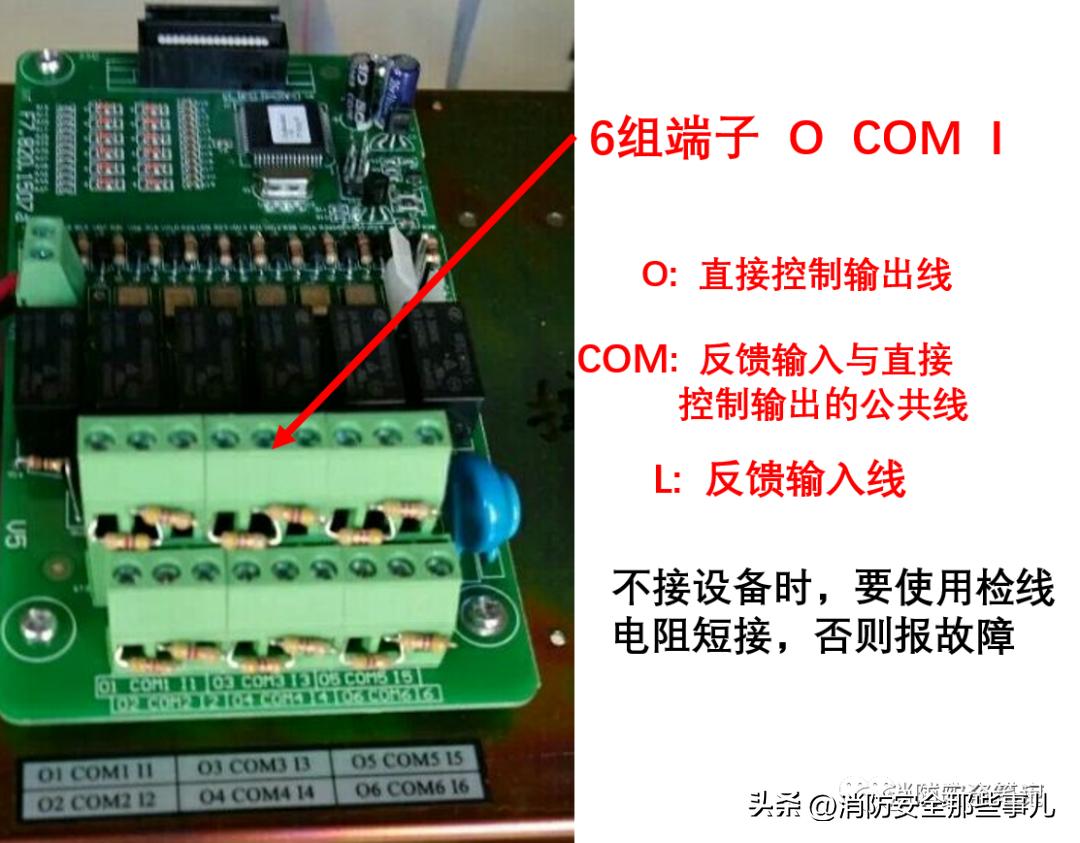

海湾GST-LD-KZ014多线控制盘输出板4路/6路 端子介绍

（四）连线逻辑图

（五）多线盘常见故障

1. 发生故障时应 首先检查外部接线是否正确 ，然后检查内部电路。

2. 注册不上（不点名） ： 盘号设置错误 ，板卡元器件损坏。

3. 某一路 故障灯亮 ：检查相应路 输出端是否有短路、断路 现象 。

4. 手动方式不启动：

所有路均不启动 ，检查 手动锁是否在允许状态或损坏 ，

某单路不启动，检查相应路板卡。

与 ZD-01直控盘终端器（三线制） 的接线方式及 类型二 （二线制总线）与模块的搭配、接线，请关注后点击合集（不定期更新）

以上内容整理回顾：

（1）GST-LD-KZ014、GST-LD-KZ08H两款多线控制盘与主机和对应终端器的接线方式。（这里补充一下GST-LD-KZ014多线控制盘一种老款形式也是两线制接线,和主板集成的四线制多线控制输出， 但原理基本相同 ）

（2）GST-LD-KZ014多线控制盘灯盘间的接线形式、盘号设定方法、输出方式设定方法。

（3）多线盘配接的输出盘的搭配及输出端子盘的端子介绍

（4）多线盘常见故障原因。

二、ZD-01直控盘终端器介绍

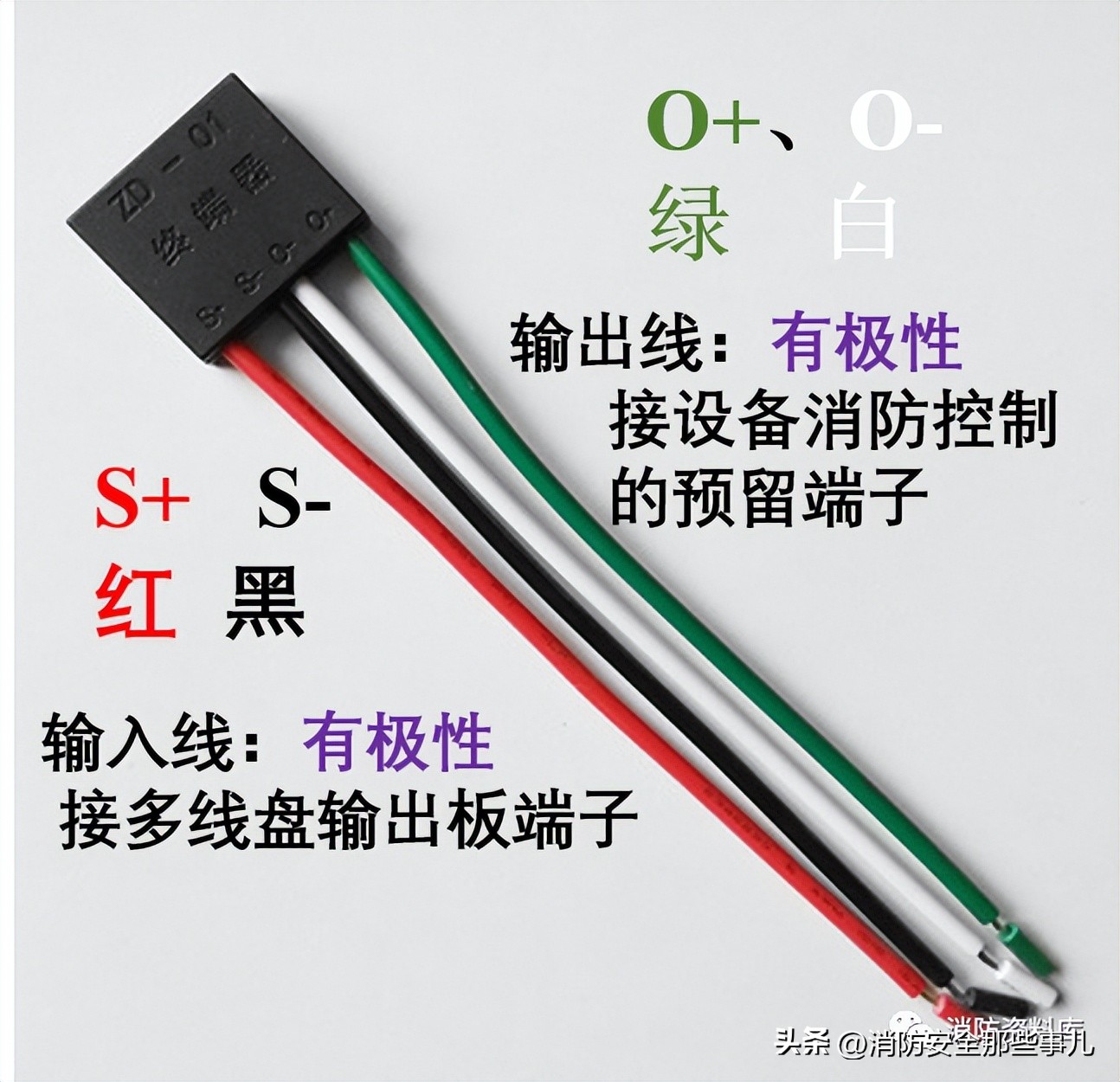

（一）实物图展示

最大工作电压 DC30V ，最大工作电流 1A 。

这也意味着 ZD-01直控盘终端器只是一个弱电控制元件，只能以弱控“弱”， 接线时，要注意 被控设备控制柜的预留端子 应是 弱电的无源控制元件 （可以查看有源、无源的介绍文章），否则要经过24v中间继电器进行控制。

（需要查看 控制柜产品说明书 或 联系控制柜厂家确认 ）

（二）内部工作原理 （ 心急的同学，这段可以 只看黄色标注部分 ）

DZ-01各组件的作用:

1、终端电阻：协助多线控制盘， 构成 检线电流通路 。

避免了设备内部线圈阻抗不符合GST-LD-KZ014多线控制盘输出检线要求时，主机报多线控制盘故障（ 多线盘故障指示灯也会亮 起）。

现实中常见多线盘输出线直接接在被控设备端子上的情况（尤其是气体主机上）， 不接终端器时，主机、多线盘均会报故障，但可以完成基本操作。

由DZ-01各组件终端电阻的作用可知， 终端器必须安装在靠近被控设备端 ，否则将失去检线作用。

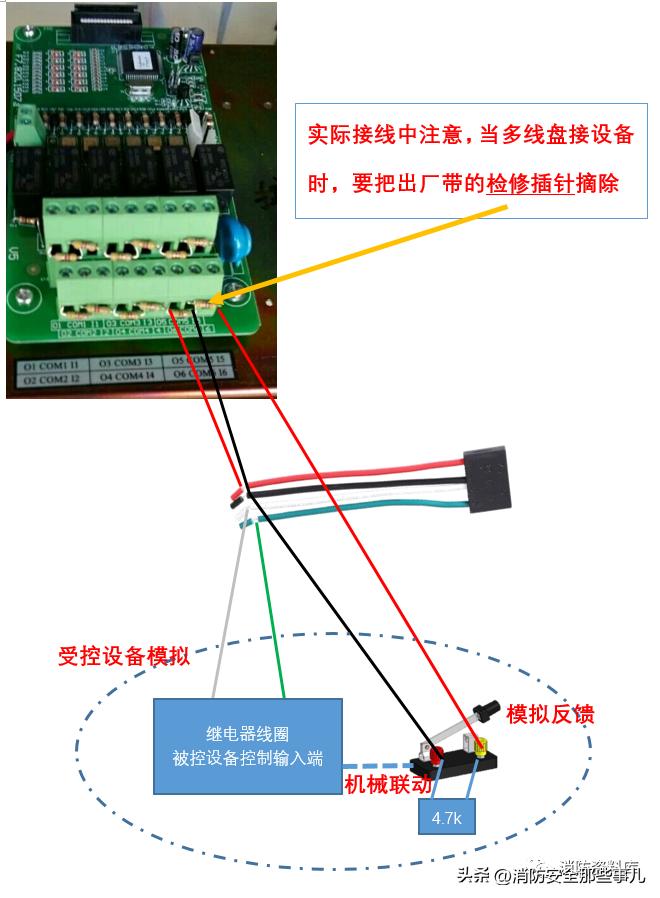

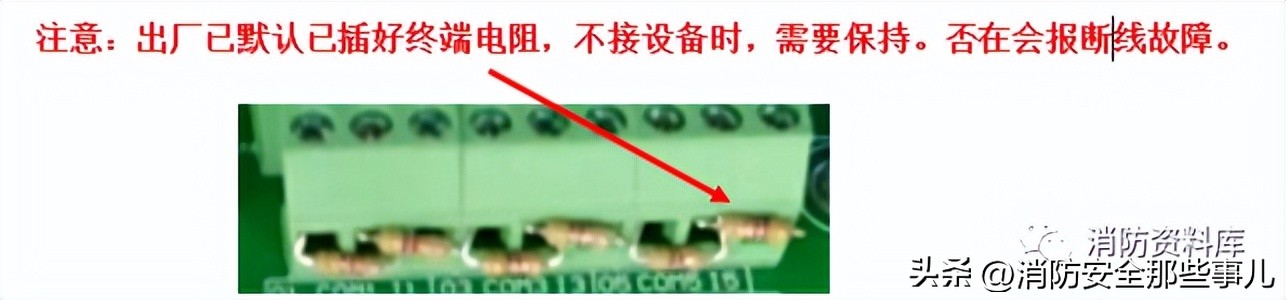

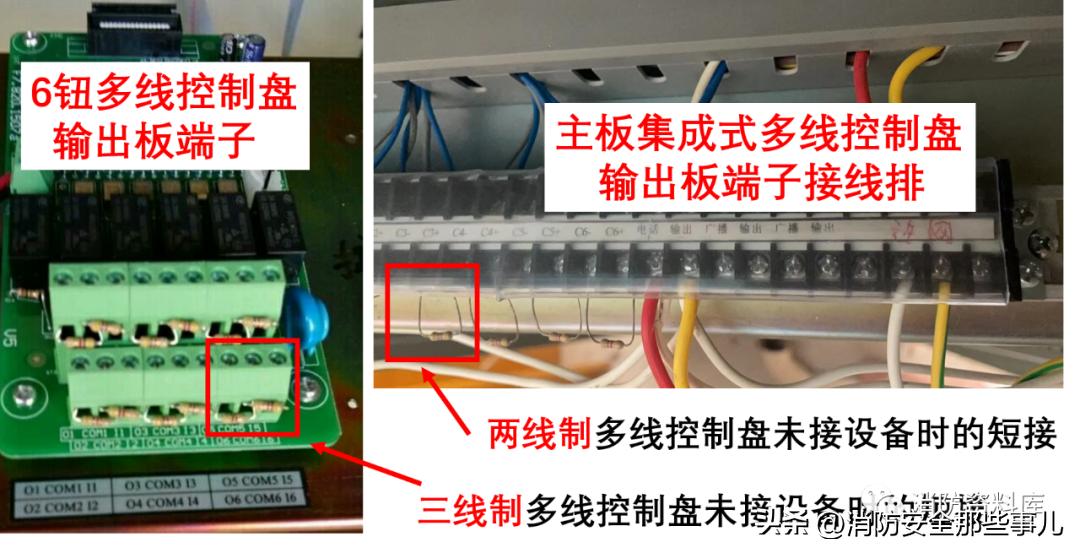

多线控制盘不接设备时，要使用电阻短接输出端子，否则会报故障。

短接方式如下图：

2、整流二极管、续流二极管：共 同构成了 多线控制盘保护电路 ：

（1）一般终端器连接的都是被控设备的 控制元件线圈 ，属于电感元件，当按下多线控制盘按钮接通、断开时，两个二极管共同作用了， 抵抗电感线圈 由于电流的电流变化产生的 反向电动势 入侵多线控制盘。

抵抗了强电控制柜内部 窜入 的 反向强电电流 。

（2）续流二极管，还为强电控制柜内部 窜入 的 正向强电电流，构成了通向自身线圈的消耗电路。

（三）ZD-01直控盘 终端器 与【 多线控制盘输出板 端子/主板集成的 多线输出端子 】的接线。

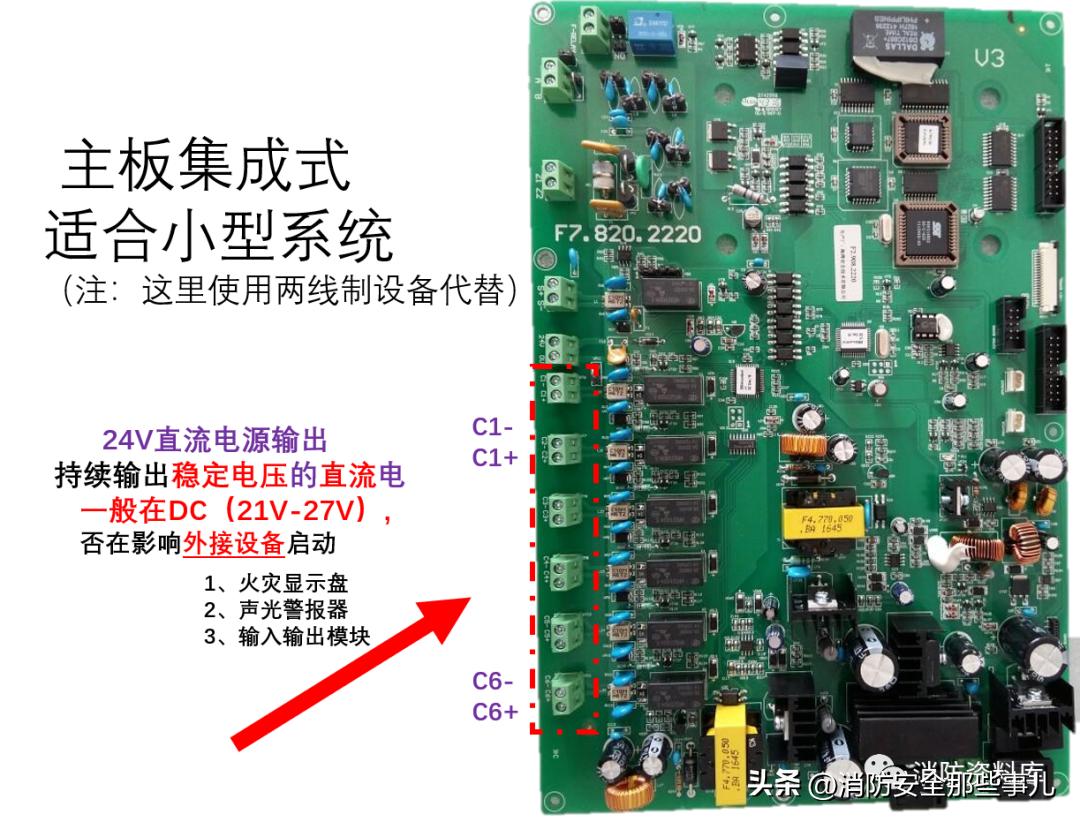

1、复习 主机的多线输出 接线端子位置

2、接线逻辑

上期中提到直接控制盘三线制输出情况下，接线方式可以理解为 终端器把 【直接控制盘输出的 三线制 】，转为了接【现场设备的 四线制 】其中2路输出、2路反馈。

下面以GST-LD-KZ014多线控制盘 输出板端子 接线为例进行说明

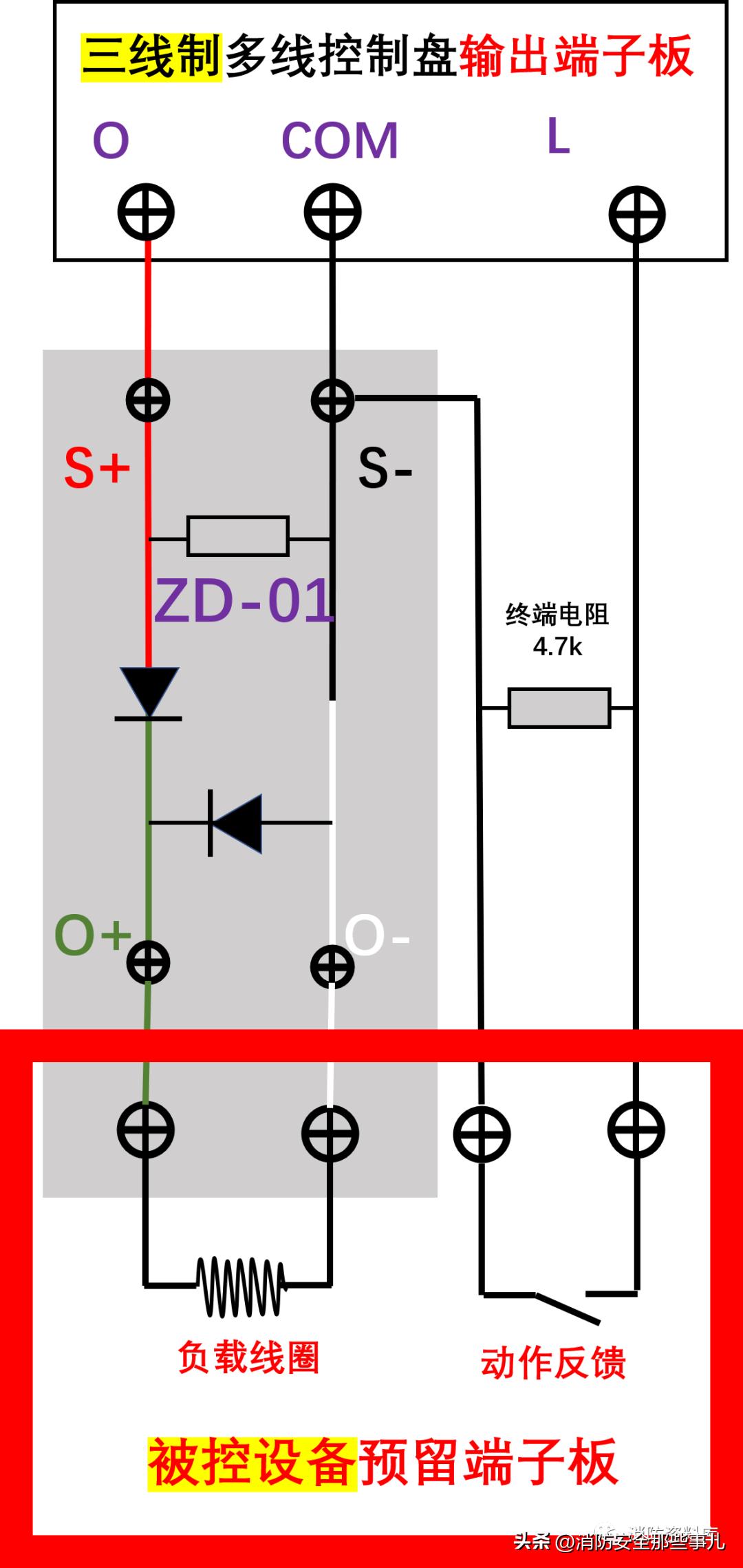

（1）接线逻辑图

（2）注意事项

1、被控设备控制装置的驱动线圈，动作电流要≤30V，否则要继电器转化。（方法见此前的继电器整理章节）

2、严禁将ZD-01直控盘 终端器输出、反馈端接入强电有源端子上。

3、ZD-01直控盘 终端器要安装在设备端，否则多线盘失去检线作用。

3、ZD-01直控盘 终端器应安装在固定位置，剧烈抖动会破坏内部的保护电路。

4、当设备端的多线启动与总线启动端子重合时，当两路都并入此端子的情况下，为了防止平时两者线路上的检线电流互相干扰，可以将终端器经过中间继电器隔离后接入。

（部分设备联动控制可通过多线线路实现，即这里设备可以省去总线线路，实际中请根据设备说明接线）

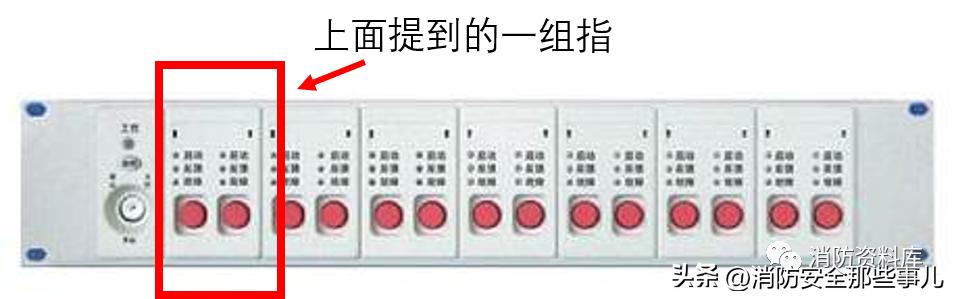

5、 特别说明 ：“3线制单控设备需1路直接控制输出，共3线连接；启停控制需要通过2个按钮实现。”这句话是GST-LD-KZ014多线控制盘说明书上的原话 （这里可是因为这类多线盘，启停按钮内部线路进行了“自锁和互锁的设置”， 不知道内部接线，这里只能作为推论 。如果这种推论成立，两个设备在单独作启动控制 （实际中多设置启停） 时，不能接在多线控制盘的一组按钮上否则不能同时多线控制启动， 实际接线中可使用万用表进行测量，一组内的两按钮是否可以同时输出）

三、多线模块与终端器技术脉络梳理和接线

由于前面两章已经重点介绍了多线控制盘部分接线，所以这章把重点放在与其配接的 多线模块或者称其为终端器上。

特别注意！！！

设备多线控制 接线前 ，必须弄清 模块/终端输出、反馈端的否为可接入有源强电 以及 控制柜预留点适配电压等级 与 是否有源 ，否则造成不必要损失。 （请以产品说明书为准）

随着本系列文章的书写以及相关资料的查阅，笔者大致整理出了 多线模块或者称之为终端器 的两条主要技术路线变化规律，故做此整理，

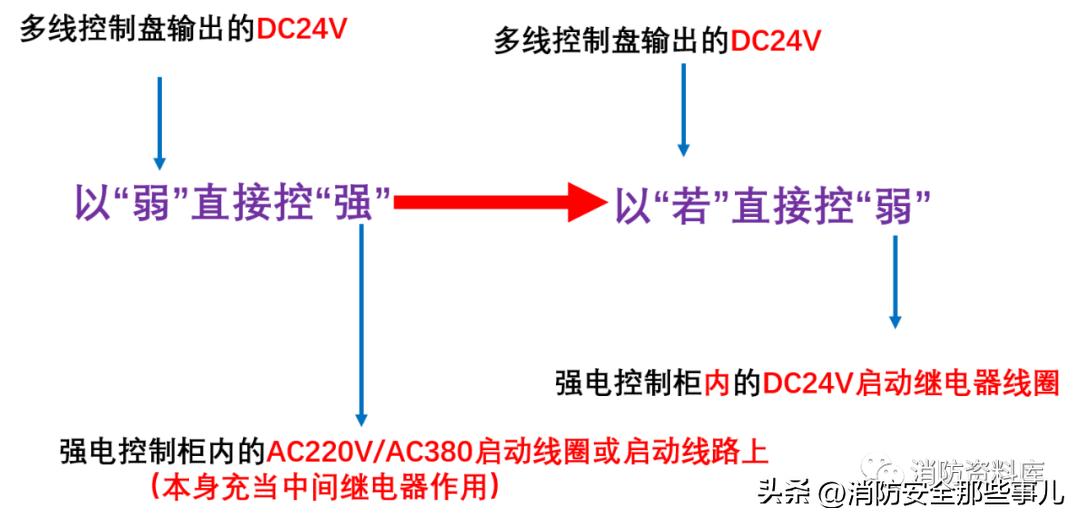

第一条技术路线：

说明：上图 不代表技术迭代，只是不同的适配类型变化。

上述这种技术变化特点是，控制柜厂家配套的在柜内加入了 24V启动继电器 ，将强电部分与消防弱电部分彻底分割。（完全强弱电分割）

消防施工、检修维保人员 ，只需要完成弱电部分接线即可，不再涉及强电接线；强电施工方是负责继电器之后的问题。

同时，消防弱电系统，也不再用担心，由于接线错误引起的强电入侵造成的损害问题。

这样的典型例子就是 海湾的GST-LD-8302C切换模块 与 ZD-01 终端器 的转变。

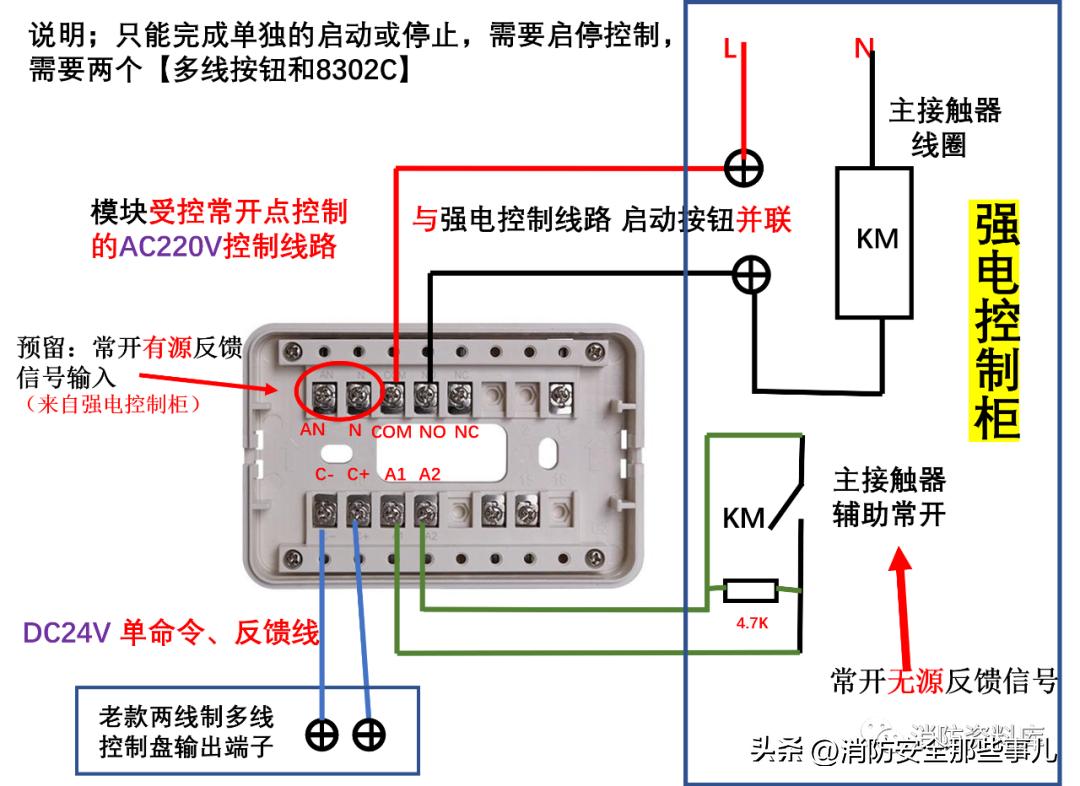

（1）8302C接线图

说明：

1、上图中，强电控制柜的不相关的线路及元件未画出。

2、8302C如果 作为停止控制 ，需要另接【多线控制盘同一组的另一个按钮】。并将8302C的无源常闭点串联 进入强电控制柜的二次回路， 同停止按钮 一样在干线上且不被接触器常开点自锁。

3、GST-LD-8302C切换模块，为非编码模块，严禁编码。

（2）ZD-01 终端器接线图

在 上章中 已经详尽整理，不在此赘述。

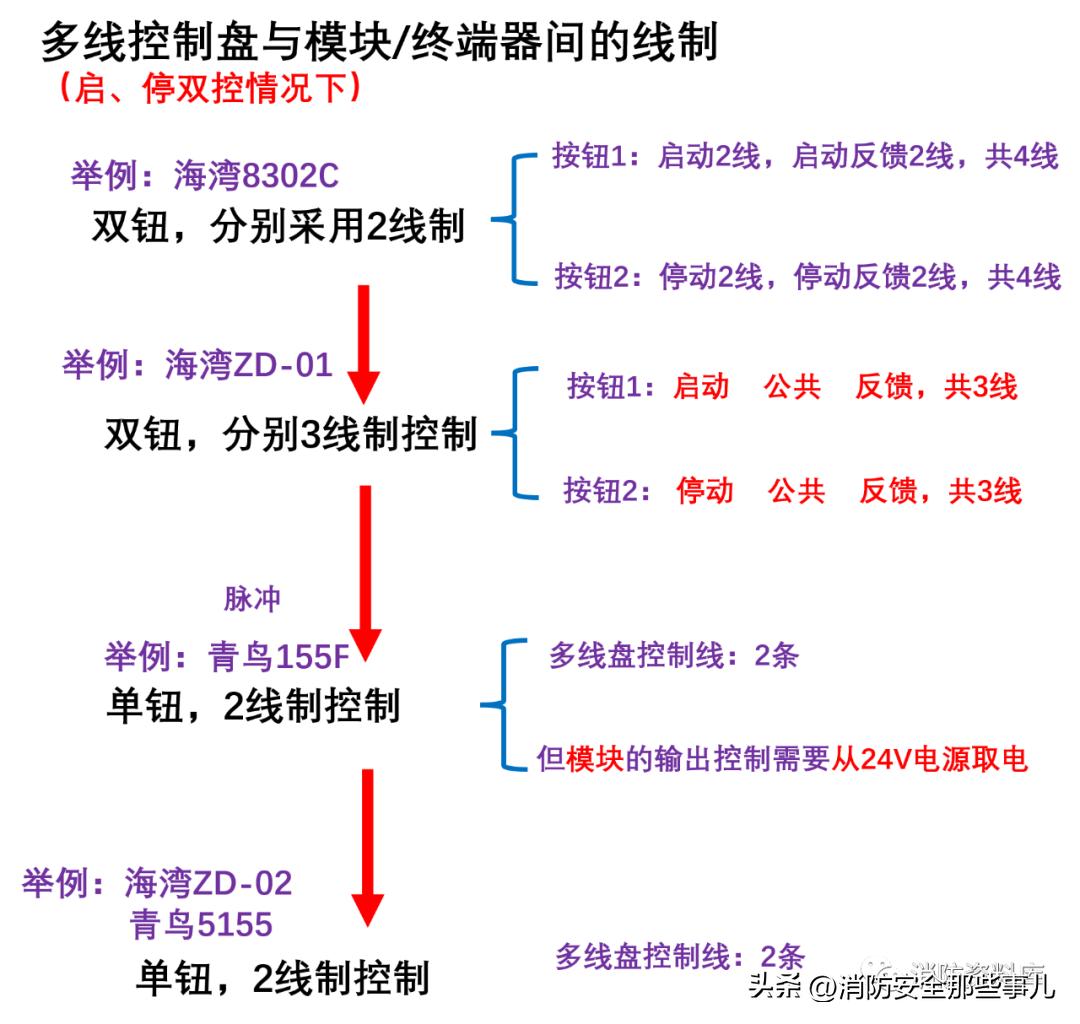

第二条技术迭代路线：

说明：模块/终端器与多线盘的接线，不断迭代减少，大大降低的工程费用和施工难度。

（1）8302C接线图

在 上面 已经详尽整理，不在此赘述。

（2）ZD-01 终端器接线图

在 上期中 已经详尽整理，不在此赘述。如 有需要请关注后查看 。

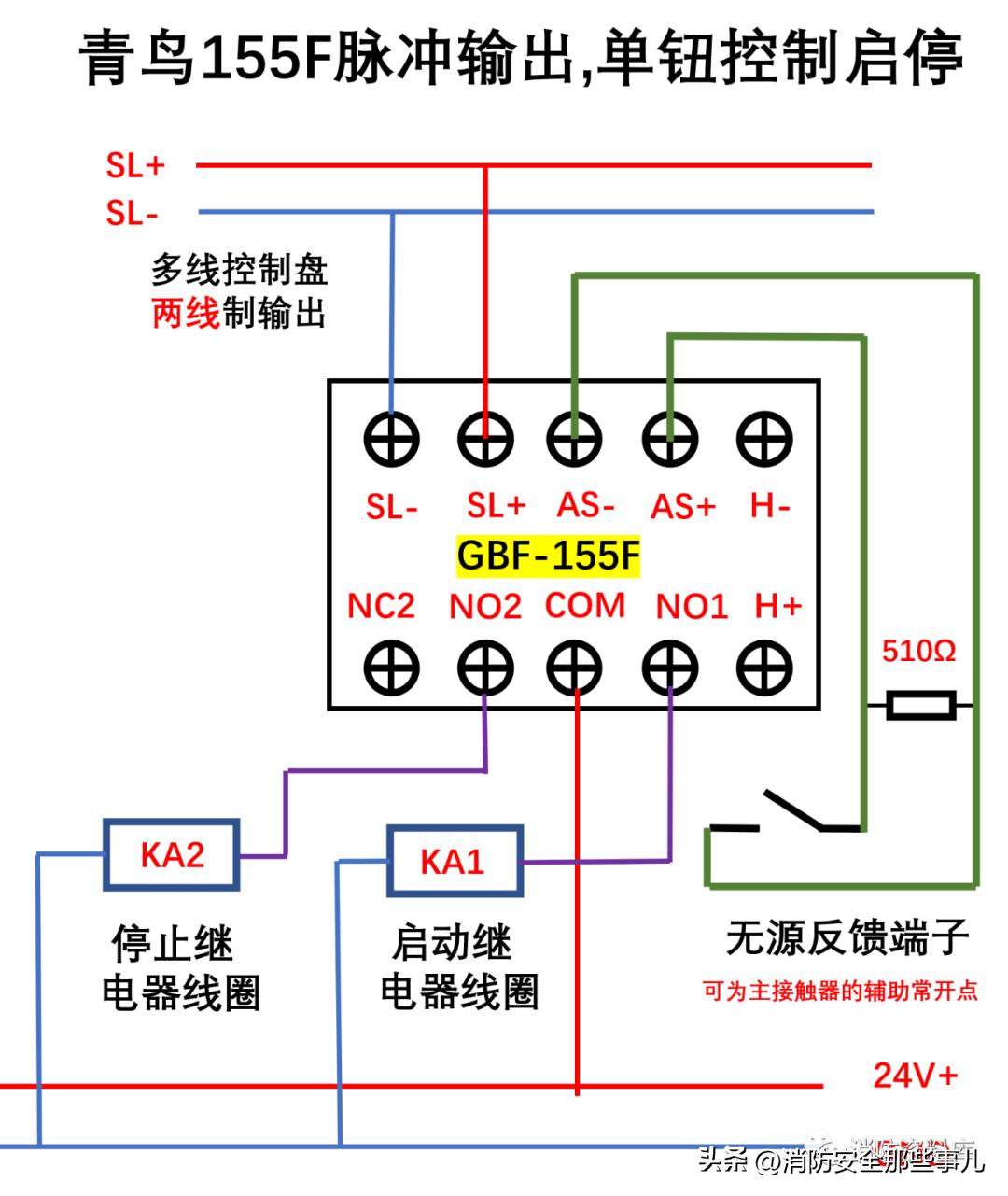

（3）青鸟 JBF-155F多线模块接口接线图

说明：

1、JBF-155F双切换接口盒， 单按钮 实现 启 动、 停 止时，需要把输出方式调整为DC24V脉冲信号输出。

输出方式可通过控制器“ 设置多线登记及故障检测 ”菜单下的“ 输出状态” 进行设置，其中“0”代表持续输出， “1”代表单次输出，即脉冲点动输出。

2、由于输出的控制信号为 脉冲信号 ，所以 仅适用于强电控制柜自身能启动自保持 的情况，且需具备 启动、停止两组中间继电器 。

3、强电控制箱的启动、停止继电器。 继电器线圈阻抗要求300Ω-5ΚΩ 。否则需 要并联3ΚΩ检线电阻，否则主机会报多线模块故障。

4，JBF-155F 持续输出 情况下，单钮只能单独控制启动或停止。

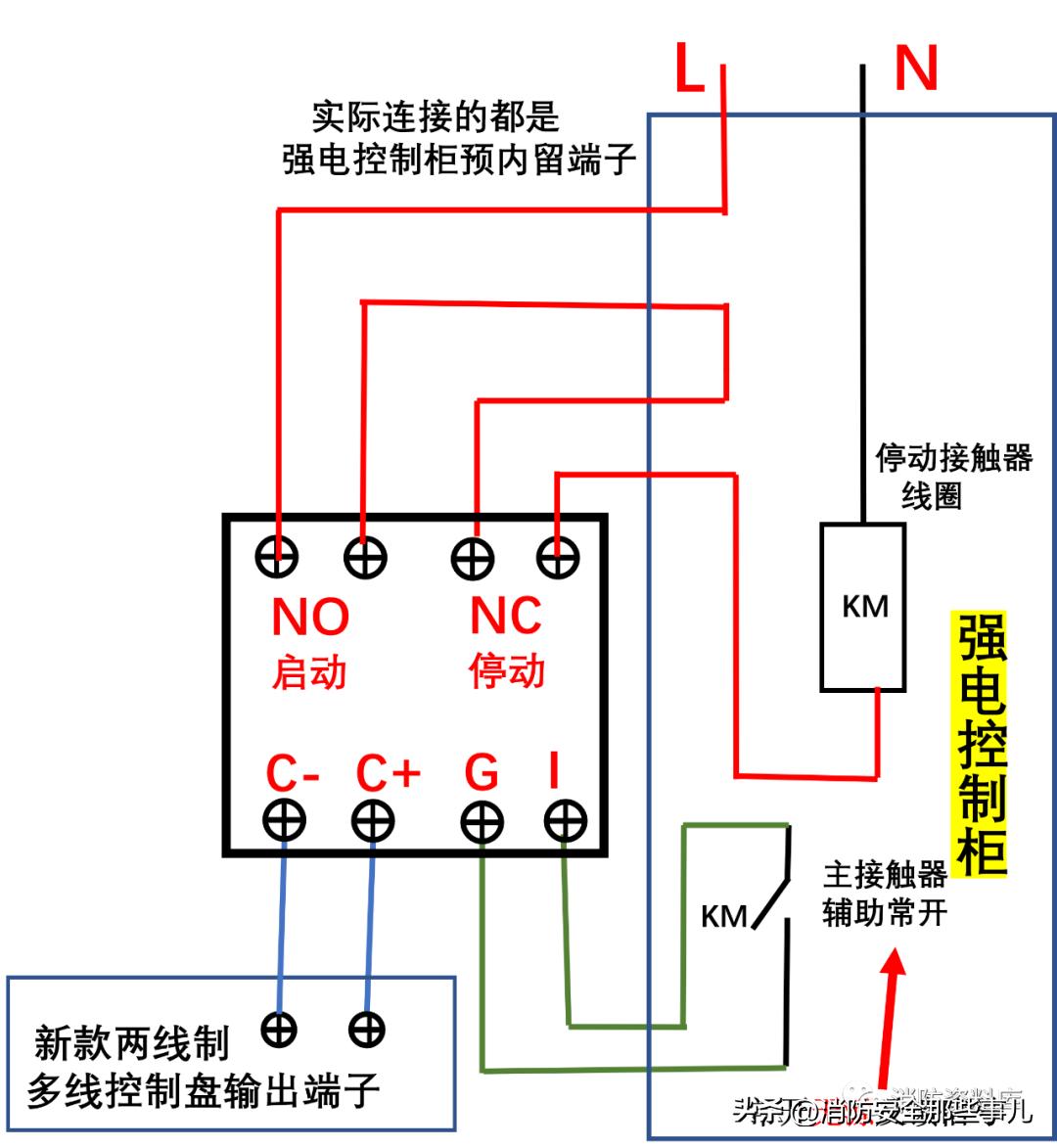

（4）ZD-02 终端器接线图

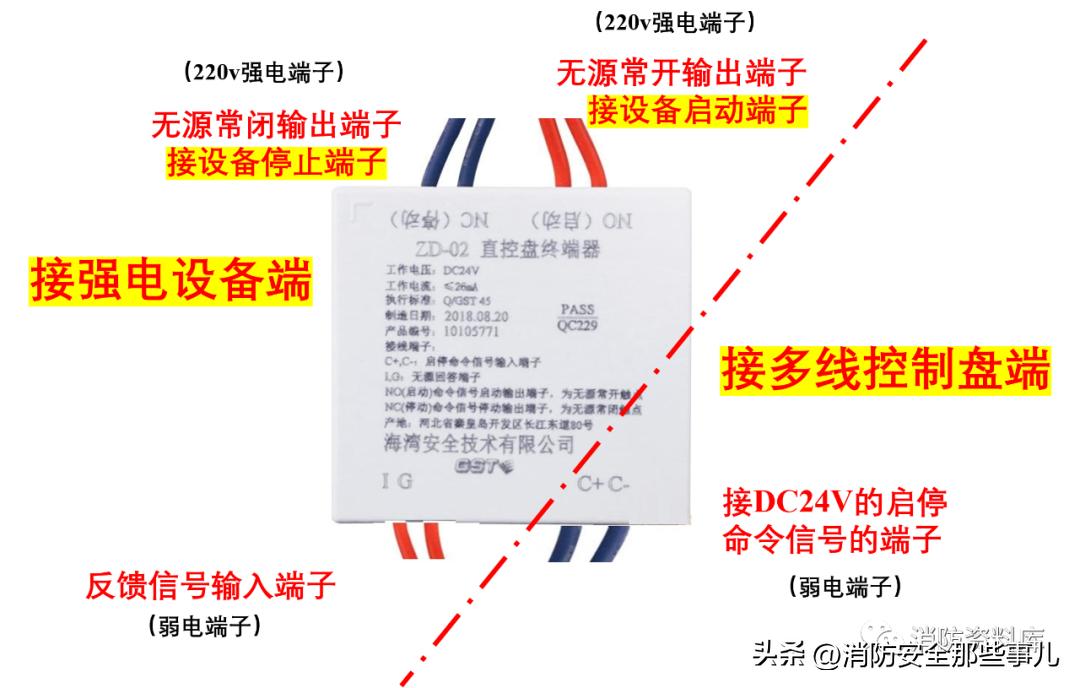

实物图

接线逻辑同上述8302C基本相同，只是一个模块（多线按钮）同时实现了启停动控制。

接线原理图：

说明：模块输出也可适配弱电

（5）青鸟 JBF-5155多线模块接线图

接线逻辑同上述 JBF-155F多线模块接口 ，JBF-5155多线模块 是155F的升级款。 脉冲模式下可实现单钮的启停控制，同时省去了需要从DC24V电源取电的麻烦，与 多线控制盘两线制 连接 同时实现了控制和供电 。

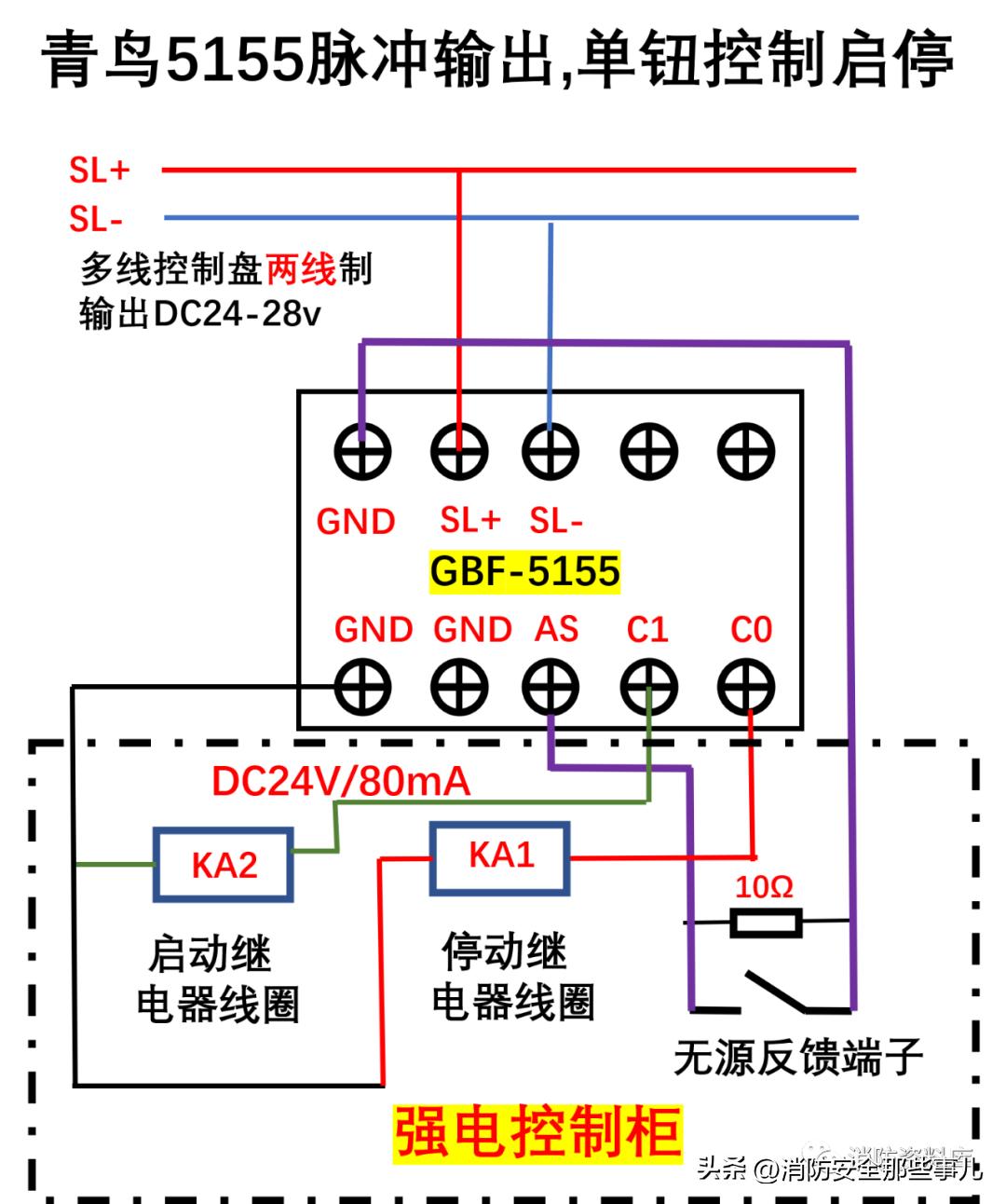

接线逻辑图如下：

说明：要求同青鸟155F。

5155说明书上写到输出信号DC24V/80mA， 请勿接入强电 。
