案例背景

贴片电容是电路中常用的基础元器件。然而市场上却长期充斥着不良电容的身影，不少厂家深受其扰。

随着近年来电子元器件真伪鉴别技术的不断发展，电容的鉴定技术也有了新的突破，其检测需求也与日俱增。

以下是本检测中心进行的一例关于电容鉴定的案例。

分析过程

鉴定电容是否具有一致性，可以对电容进行以下测试——外观尺寸、电容特性值测试、绝缘电阻测试、耐压测试、SEM&EDS分析以及手动微切片等等。

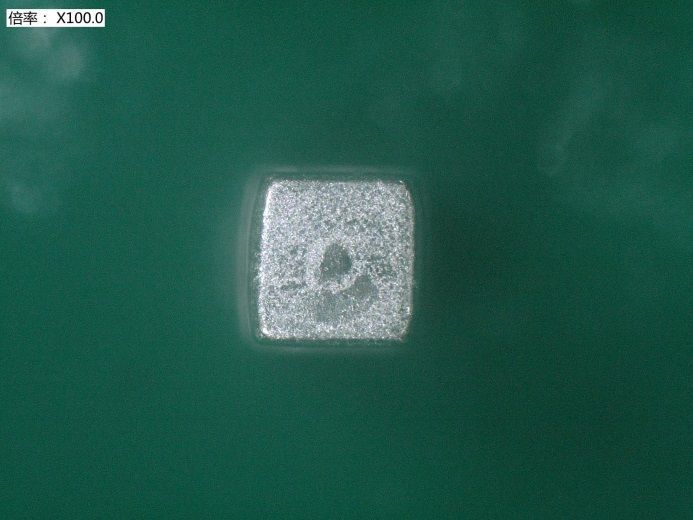

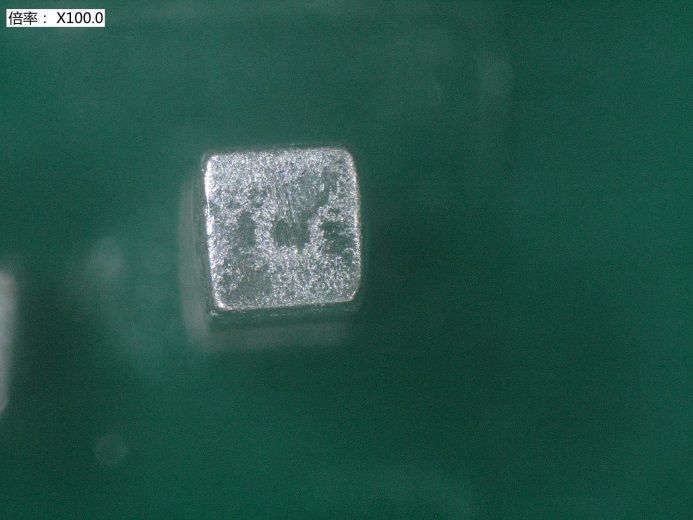

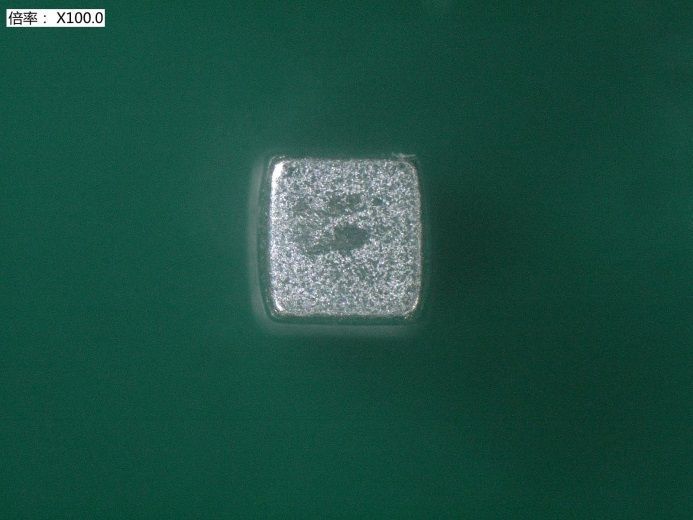

外 观

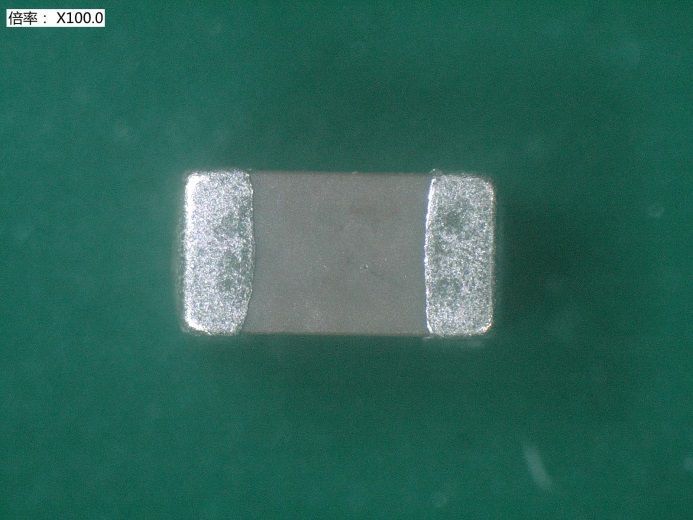

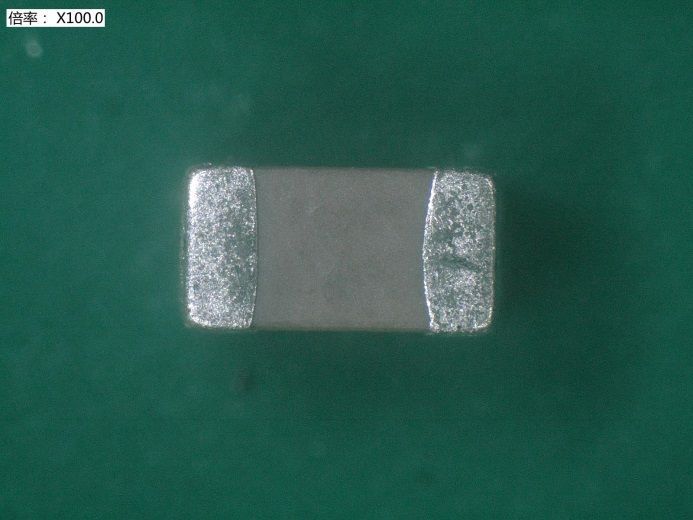

#3参考样外观图集

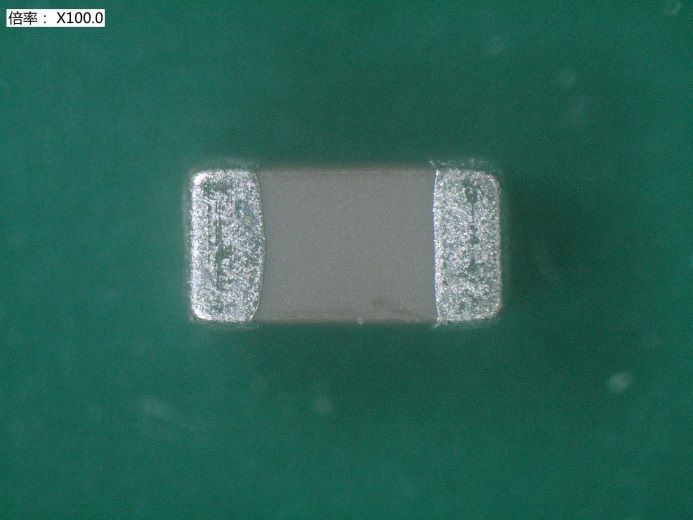

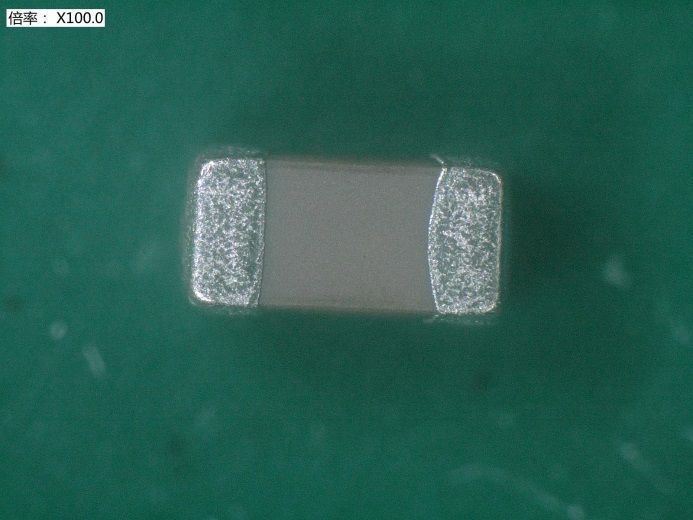

#1外观图集

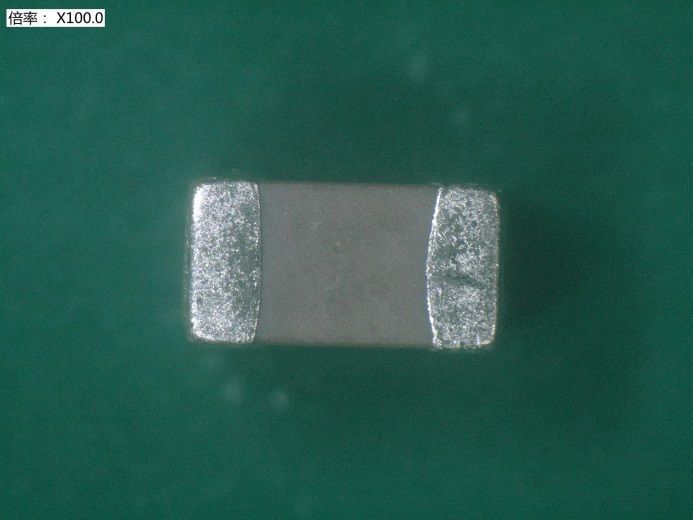

#2外观图集

说明：

#3（参考样）表面状态良好，无异常；#1、#2颜色、外观状态与#3一致。

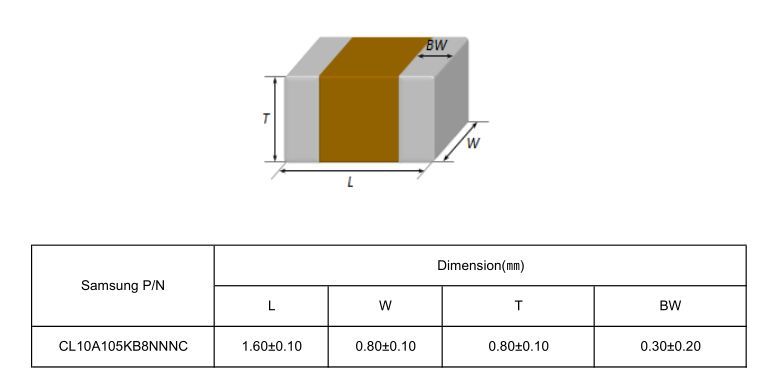

尺 寸

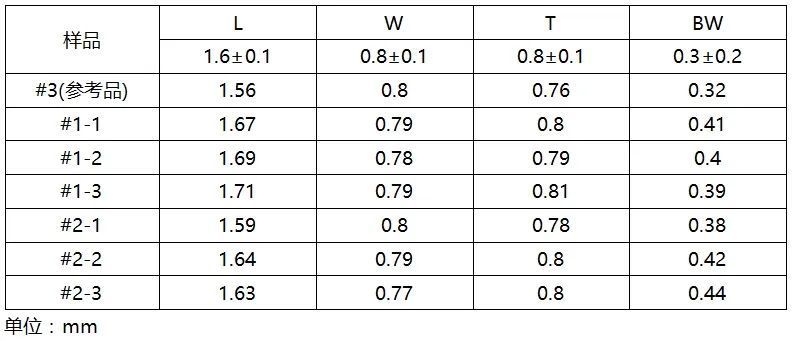

测试结果如下图：

说明 ：

#3（参考样）符合规格要求；#1、#2与#3一致。

电容特性参数

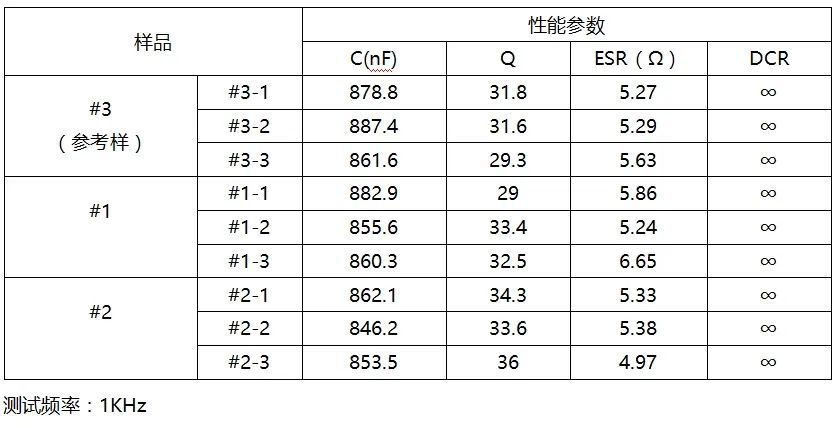

测试结果如下图：

说明 ：

6#3（参考样）容值偏下限，Q、ESR、DCR均正常；#1、#2与#3一致。

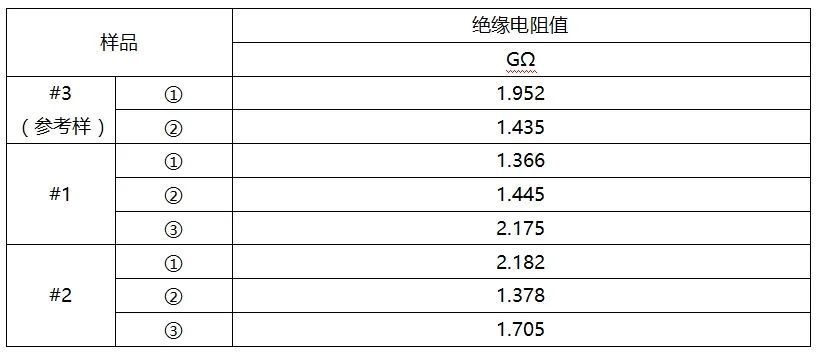

绝缘电阻

测试条件：

额定电压 DC 50V，测试时间120s。

测试结果如下图：

说明 ：

#3（参考样）符合规格要求；#1、#2与#3一致。

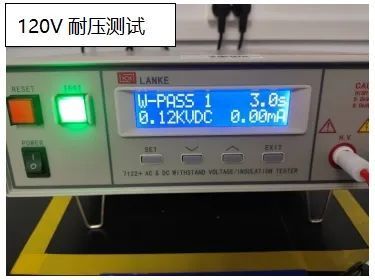

耐压测试

测试条件：

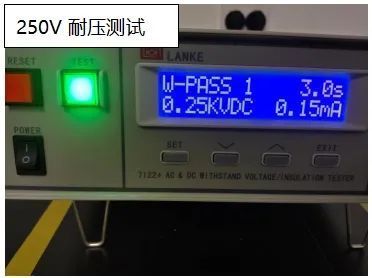

分别用2.5倍额定电压（约120V）、5倍额定电压（250V）、6倍额定电压（300V）进行测试，分析电容的耐压能力。（规格书耐压能力为2.5倍额定电压，如下图）。

测试结果如下图：

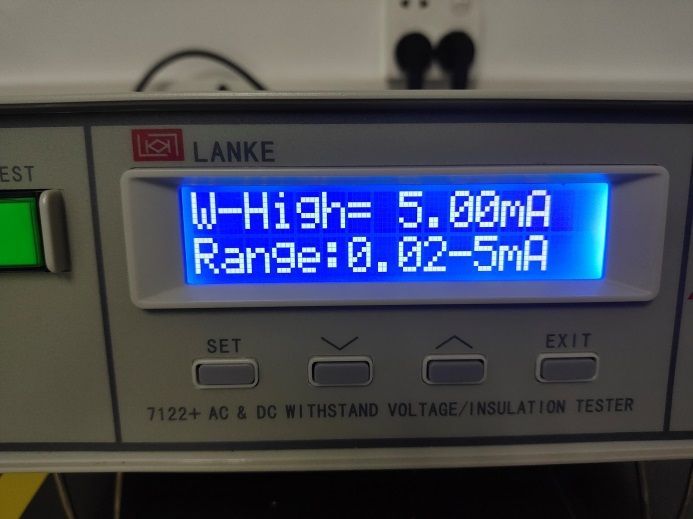

#漏电流大于5mA判定NG图示

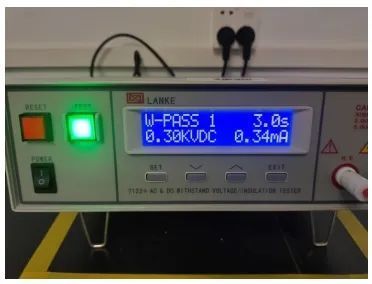

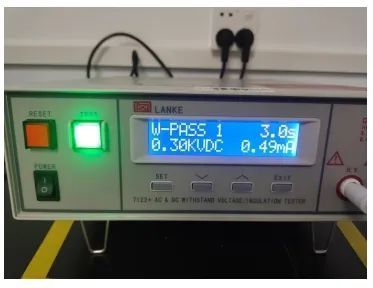

#1、#2样300V耐压测试、漏电流测试OK，DCR降低，半击穿状态图示

说明 ：

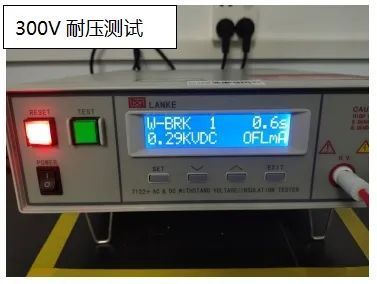

• #3（参考样）2.5倍、5倍、6倍额定电压分别测试，5倍时漏电流增加，6倍时完全击穿；

• #1样2.5倍、5倍、6倍额定电压分别测试，5倍时漏电流增加，6倍时2个样品完全击穿，1个样品半击穿；

• #2样2.5倍、5倍、6倍额定电压分别测试，5倍时漏电流增加，6倍时2个样品完全击穿，1个样品半击穿；

• 结论：#1、#2的耐压能力稍强于#3。

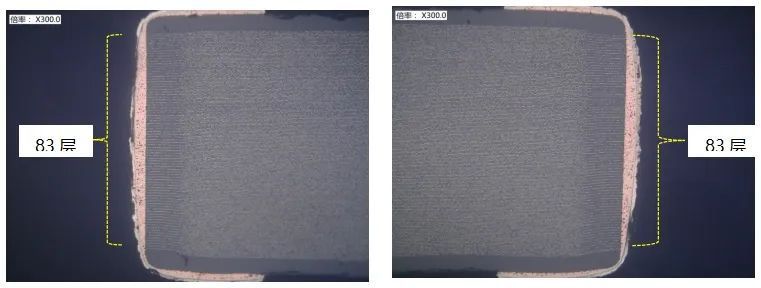

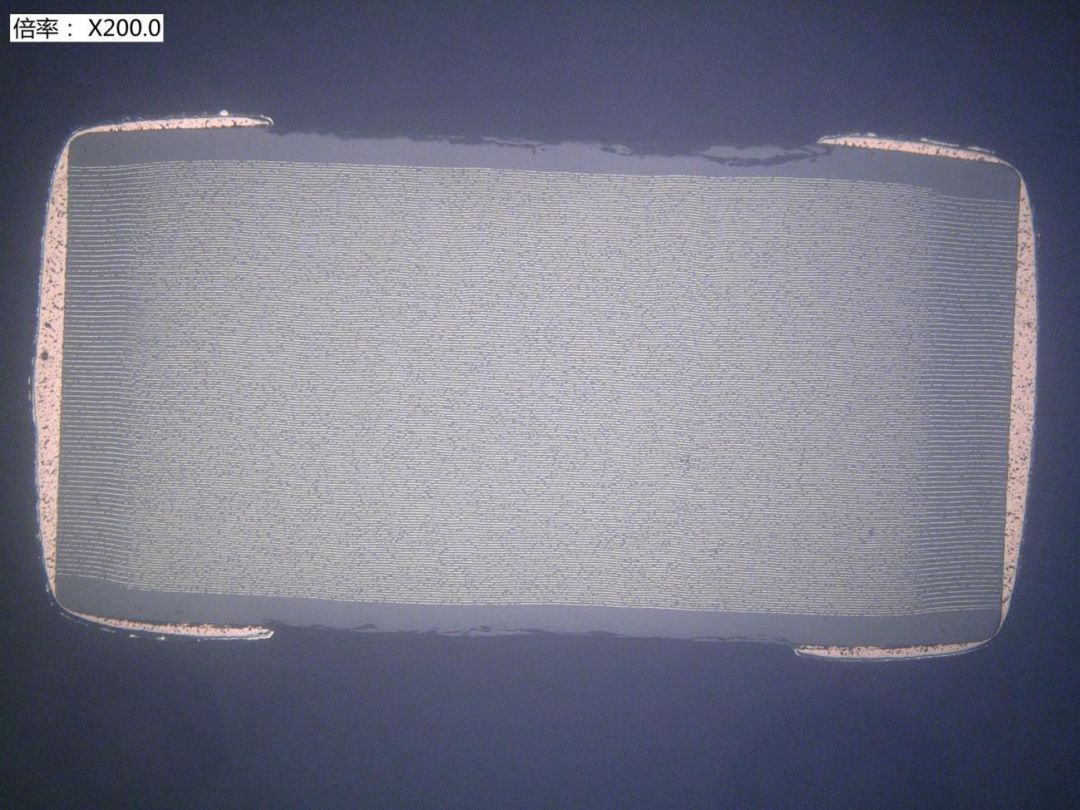

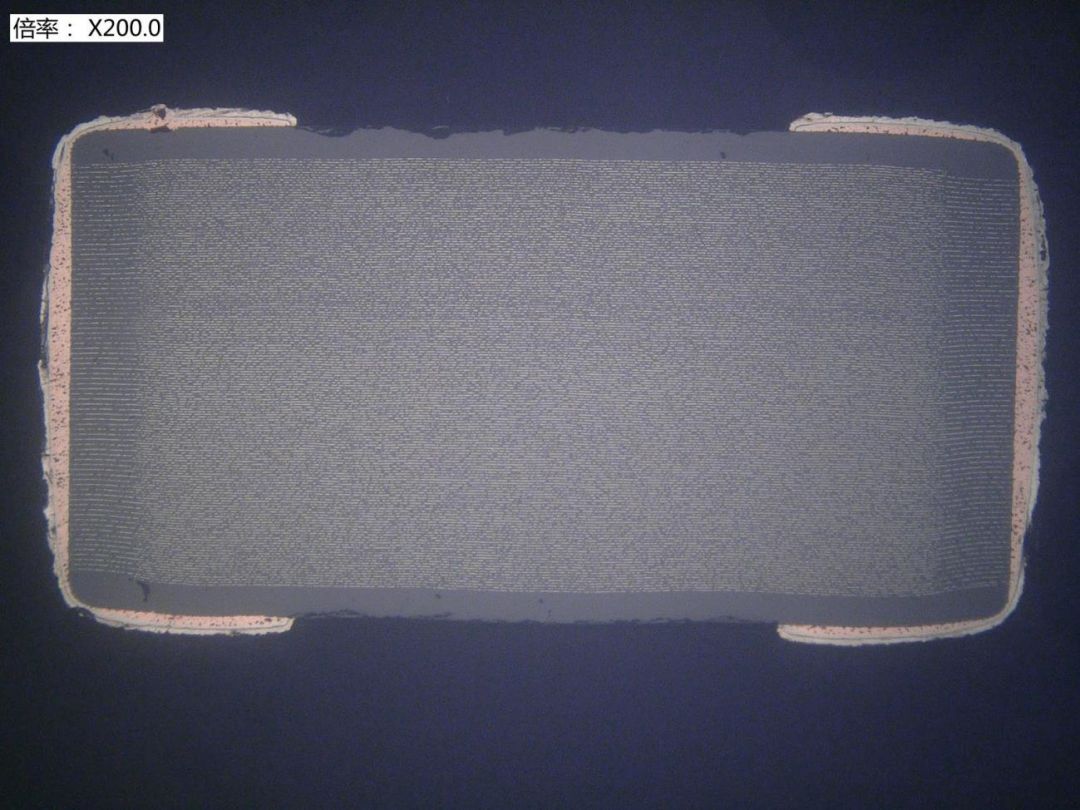

电容切片

#3

#1

#2

说明 ：

#3（参考样）内部无结构缺陷，内电极片有166层；#1、#2与#3一致。

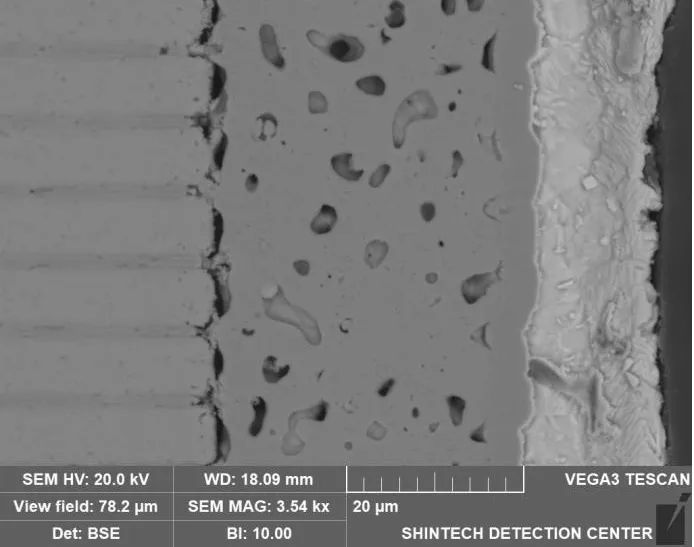

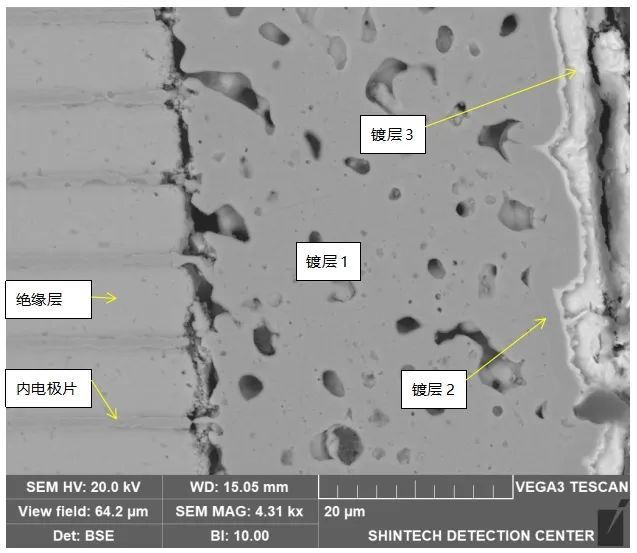

端电极结构

#3（参考样）三层镀层，结合状态良好。

#1整体与#3状态相同。

#2整体与#3状态相同。

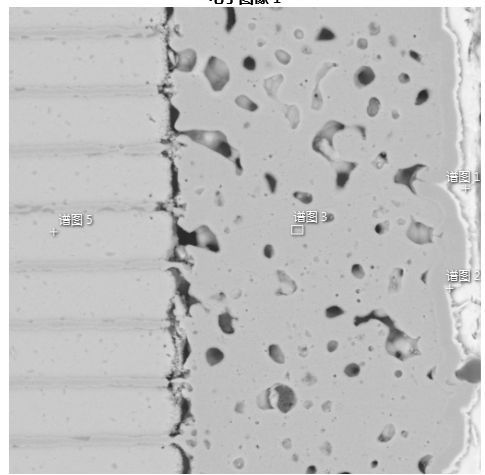

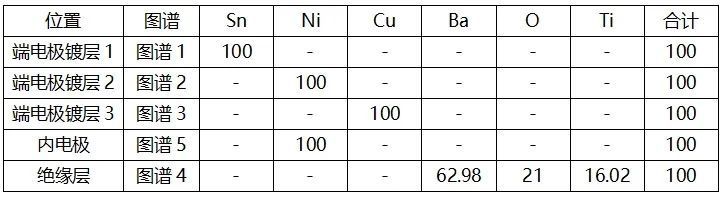

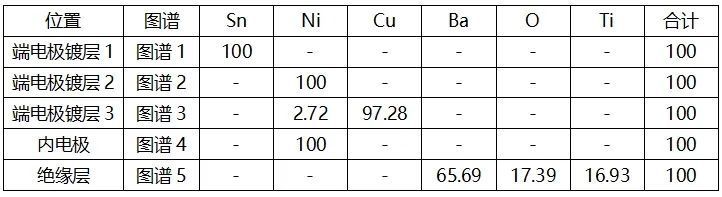

主要成分

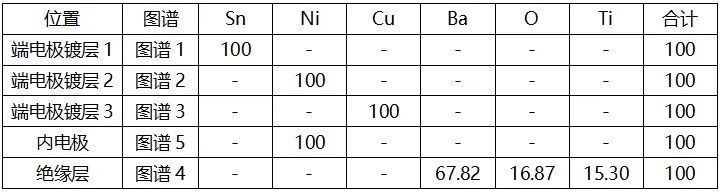

#3（参考样）端电极镀层结构为：Cu+Ni+Sn，内电极为Ni，绝缘介质为Ba、O、Ti。

#1与#3样一致

#2与#3样一致

分析结果

检测结果

综合以上检测结果，#1、#2与#3参考样相比，在外观特性、主要性能参数以及内部结构及构成方面是一致的。
