今天跟大家分享一下建筑工程户内配电箱系统图，希望对你有帮助。要读懂系统图，就要结合材料表和平面图相结合，才能理解透系统图中的含义。本系统图也是经典的小户型家装电气配电箱系统图，是值得参考一下的。

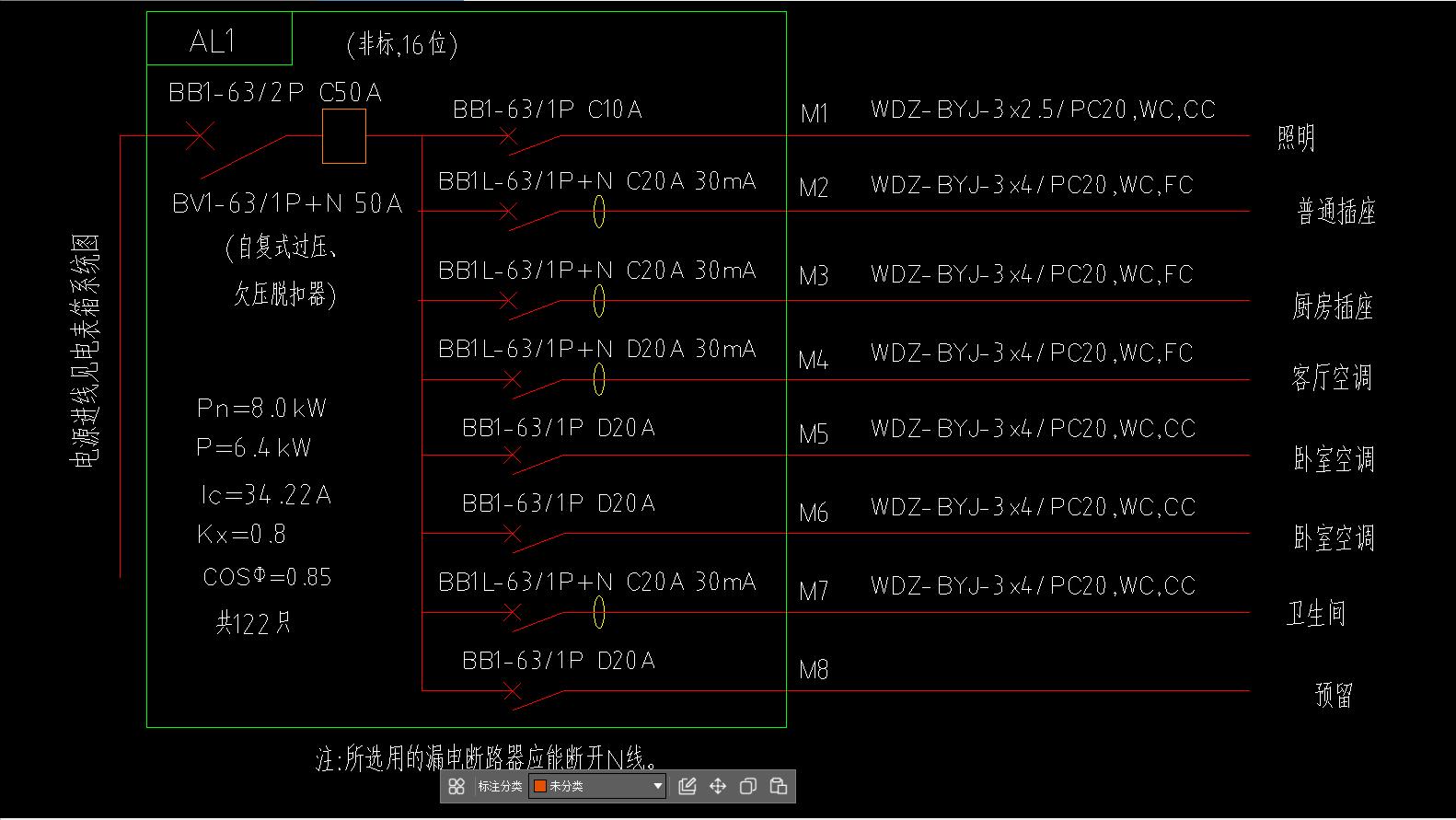

图一配电箱系统图

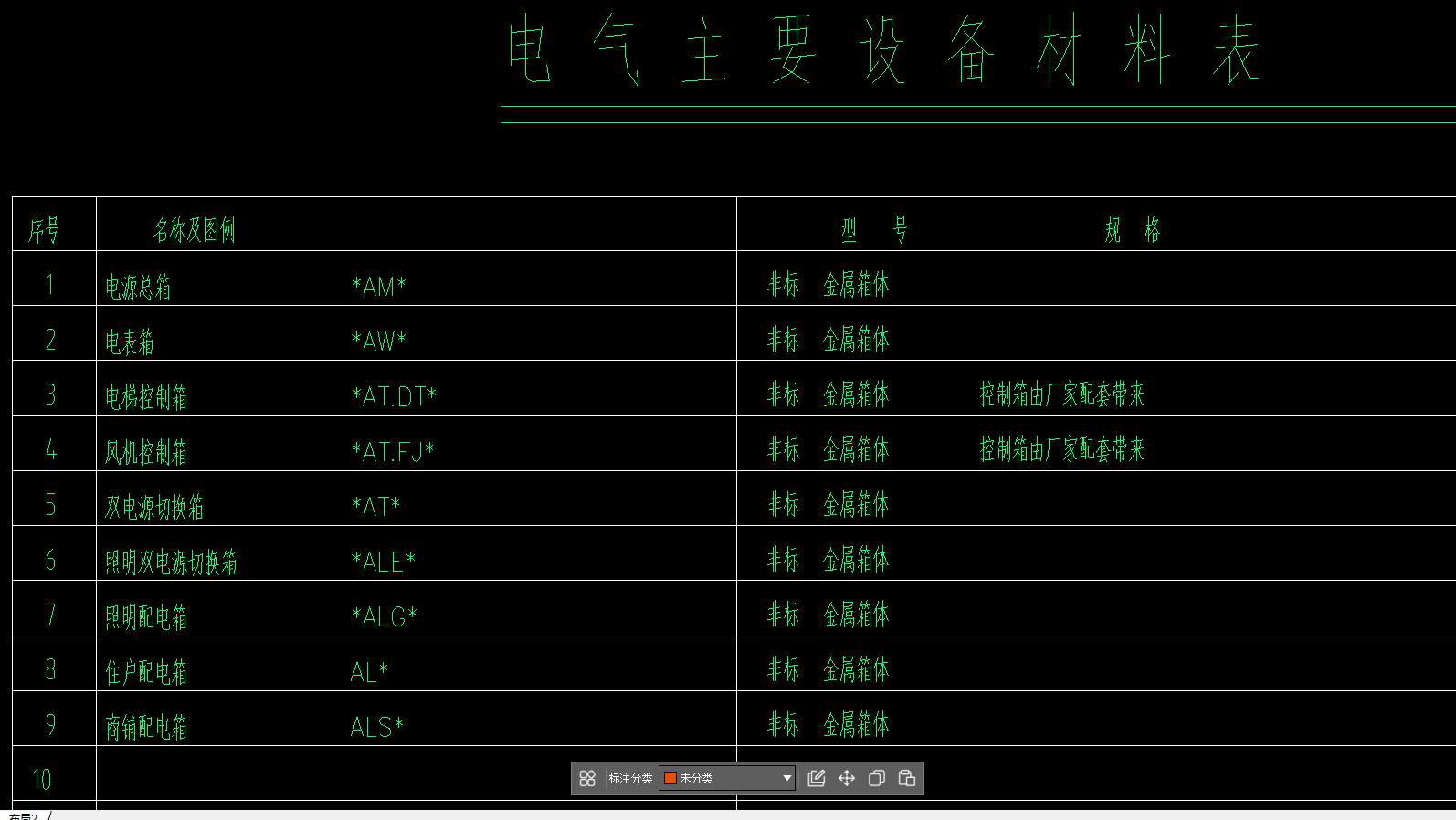

图二材料表

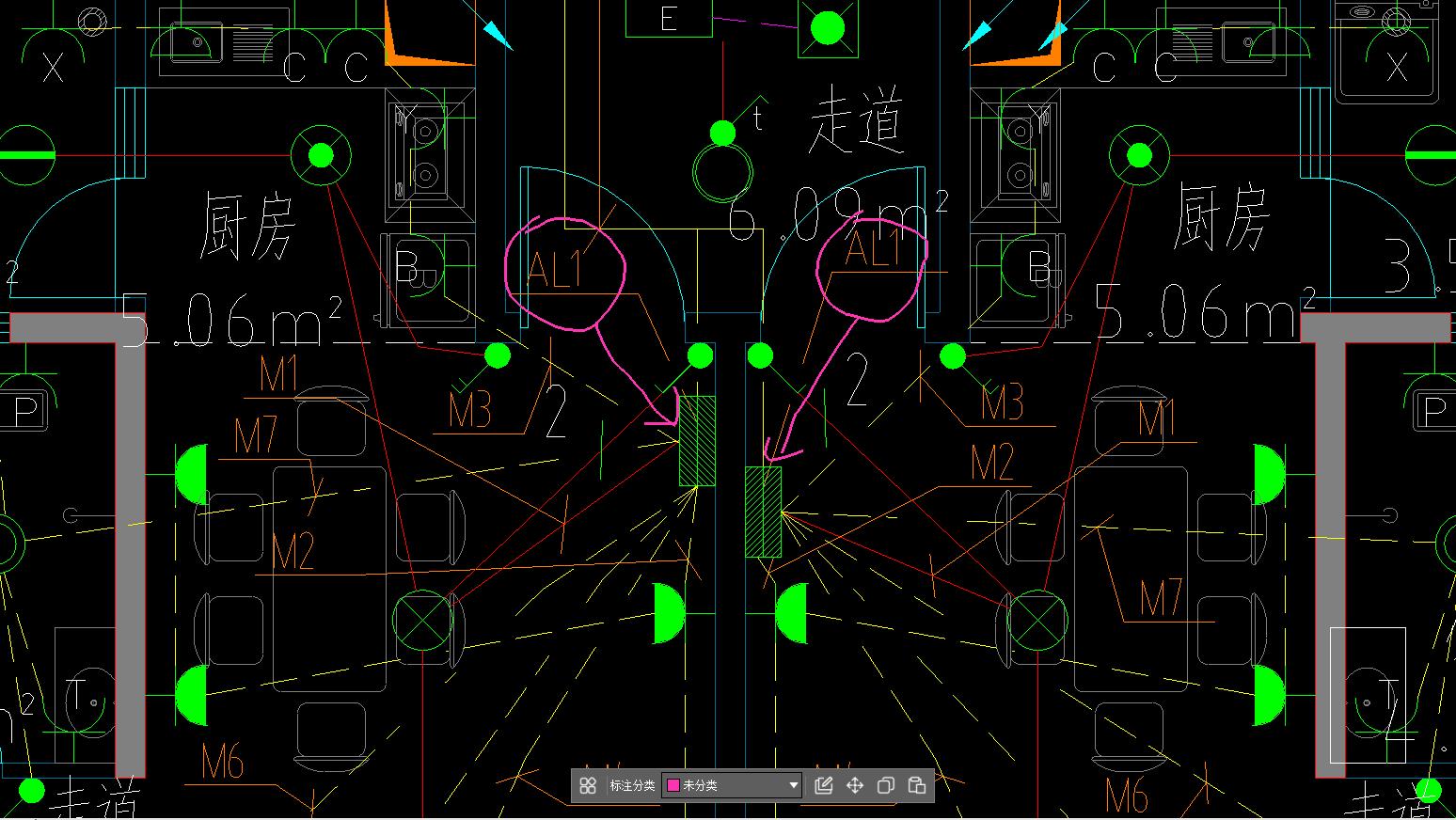

图三平面图
下面解读图一系统图中各个名称的含义：
ALI:ALI代表什么？这时候就要先看材料表，图二材料表中的序号8，AL*代表户内配电箱，那么AL1自然就是户内配电箱，1表示着户内配电箱的一个种类，列如本设计图纸小户型系统图就是AL1,大户型系统图就是AL2。
16位：这个电箱最多只能安装16个单匹的漏电保护器。
BB1-63/2P C50:BB1是个品牌名称，这里不用理它，63表示该断路器最大电流为63A,C50表示额定电流50A,通俗讲就是线路中的电流达到50A就跳闸，如果超过63A断路器就可能烧掉。2P就是代表有两根电线接口，通常的2P就是接零线跟火线(图四)

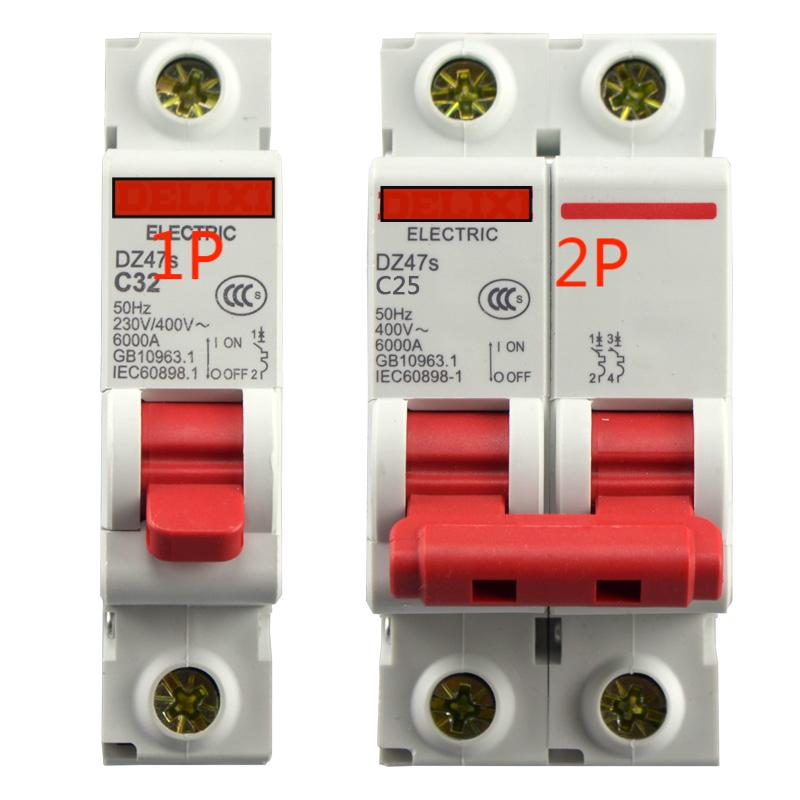

图四 1P 2P空开
BV1-63/1P+N 50A：自复式过压、欠压脱扣器，通俗讲就是当主电路电压高过240V或低于200V都自动断电，电压正常后又可以自动合闸复电。63和50A和上面的是一样的，那么2P和1P+N有什么区别？2P就是跳闸时，火线、零线都断开；1P+N就是跳闸时，火线断开、零线不断。
M1 WDZ-BYJ-3x2.5/PC20,WC,CC:M1是回路编号，WDZ-BYJ是铜芯交联低烟无卤阻燃聚乙烯绝缘电线，3X2.5就是3跟2.5平方毫米的电线；PC20 塑料管，管的大小是DN20；WC,CC就是沿墙和楼板暗敷设。
BB1L-63/1P+N C20A 30mA：漏电保护器（漏电保护器图例和断路器图例区别就是是漏电保护器多个圆圈），30mA就是漏电保护器的动作电流，一般动作时间是0.1秒。
