本系列门机变频器采用自带式操作面板，可以在变频器上直接进行参数的更改和操作。其操作面板与端子见图3-1。

1.1 变频器的简单介绍

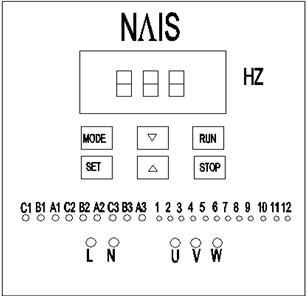

图3-1 变频器操作面板与端子

1.1.1 端子符号说明

输出端子

C1 变频器异常输出公共点 C2 开门到位输出公共点

B1 变频器异常输出常闭点 B2 开门到位输出常闭点

A1 变频器异常输出常开点 A2 开门到位输出常开点

C3 关门到位输出公共点

B3 关门到位输出常闭点

A3 关门到位输出常开点

控制电路端子

1 开门信号输入 7 关门变速信号输入

2 关门信号输入 8 公共点COM

3 开门到位信号输入 9 编码器用12V电源

4 关门到位信号输入 10 编码器A相信号

5 光幕信号输入 11 编码器B相信号

6 开门变速信号输入 12 编码器COM

主电路端子

U 三相电源输出 L 两相电源输入

V 三相电源输出 N 两相电源输入

W 三相电源输出

1.1.2 面板操作说明

为使门机完成自学习及正常运行，需适当改变一些参数值。修改参数的基本操作如下：按“MODE”键会循环出现Fr，dr，n,P,d和U菜单,其中U菜单是自定义模式。进入指定菜单项，按“SET”键，再根据实际需要按 “▲”键上调或 “▼”键下调，可改变该参数值，改完后再按“SET”键参数值就修改完毕并返回该参数的下一项。

注：P08,P09,P43,P76,P49和P50的值不能在线修改，须按下“STOP”键后方可修改。

1.1.3 主电路接线

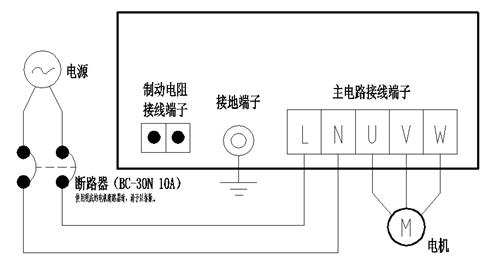

主电路接线见图3-2。

图 3-2 主电路接线图

注意：

¨ 以最短方式连接到大容量电源变压器时（500kVA以上），在电梯门控制器的输入端必须要设置改善功率因数的扼流圈。

¨ 输入端请务必连接过电流、短路及漏电等保护装置。

¨ 请务必进行接地施工。

一定要先把端子罩合上再接通输入电源，通电时请勿打开端子罩，以免触电。勿用 湿手操作按钮，以免触电。

2.1 线路接线检查

对照电气接线图仔细检查一遍门机的接线图,确认所有的接线都是正确无误的.具体接线图见如下各图.以下各图包括LCB2系统和RCB2系统的接线图,其中又分磁开关控制方式和编码器控制方式,请根据实际配置对照相应的接线图进行线路的检查

2.1.1 编码器控制方式

此控制方式下,门的位置通过编码器脉冲数来确定.且增加开关门到位磁开关.其接线如图3-3所示

图3-3 编码器控制方式接线图

2.1.2 磁开关控制方式

此控制方式下,门的位置由磁开关的位置来确定,主要有开关门到位,开关门减速四个磁开关.其接线如图3-4所示

图3-4 磁开关控制方式接线图

3.1 工地简易调试步骤

1. 将P08设置为”1”,P09设置为”2”或者”5”(编码器控制方式为”2”,磁开关控制方式为”5”),然后按▲+RUN或按▼+RUN,使门开始演示运行.若正常则进入下一步.

2. 将P08设置为”2”,P09设置为”1”或者”4”(编码器控制方式为”1”,磁开关控制方式为”4”),使门机与系统相连接.

3. 调试人员安全离开轿顶,并将轿顶检修打回正常.观察电梯是否可以正常运行.若电梯可以正常运行,并曲线良好,则调试结束.若门运行曲线不良,则可以进入U自定义模式菜单,并参照表3-4,图3-5,图3-6,图3-7和图3-8进行相应的调节.

U自定义模式菜单表:

U菜单的使用方法:

在U菜单目录下,按一下set键显示该U菜单对应的参数名,再按一下set键显示U菜单对应参数的设置值.此时界面上显示闪动的数字,则可对该参数进行修改了.

例如:设P08中的值为2,当我们将菜单翻到U01时,按一次set键,屏幕显示P.08,再按一次set键,屏幕显示闪动的数字2,此时即可对P08进行修改,修改完后,再按一次set键,即完成参数的修改.

1. 若上电后门机不能够正常运行,则可以参照详细调试步骤对门机进行重新调试.

注:若在U菜单中实在没有办法将门机的运行调整好,则可以与我司联系,取得进入d菜单的密码.

4.1 详细调试步骤

4.1.1 磁开关控制方式

4.1.1.1 输入信号确认

设定P08=1,P09=1,进入变频器n菜单,观察n16的显示情况.具体见下图

③表示开门到位磁开关输入信号;④表示关门到位磁开关输入信号;⑤表示安全传感器输入信号;⑥表示开门减速磁开关输入信号;⑦表示关门减速磁开关输入信号

用手拉动门,使其做开关门运动,并观察相应的磁开关输入信号,确认磁开关的位置的正确性.

4.1.1.2 确认电机正反转

① 按“MODE”键出现Fr菜单，设置Fr为3。

② 进入P级菜单，设置P08=1，P09=0。然后按“MODE”键返回原始界面（OOO）。

③ 先按▲，再按RUN，确认门是开动作；然后按下▼，再按RUN确认门是关动作。若门不动作或动作太缓慢，需按“STOP”键返回原始界面（OOO），再进入P级菜单,把P05的值增大到20左右（力矩提升）。若门运行方向相反，则改变电机U，V，W中的任意两相。

④ 确认电机转向正确后按“STOP”键，返回原始界面（OOO）。

4.1.1.3 模式设定

请参考表3-1和表3-2。

表3-1 P08设置

表3-2 P09设置

4.1.1.4 P43设定值的确定

P43中值的大小,我们是要根据磁开关的开关状态来决定的.在 相应的磁开关有效 的前提下,①可用万用表测量其通断情况,若通,则设定值为”0”;不通则设定值为”1”②也可以在n16中观察其输入状态,若相应端的灯亮,则表示通,设定值为”0”,不亮则表示不通,设定值为”1”.

变频器n16输入信号模拟标识图:

上图符号说明表:

相应段灯亮:权值为”0”

相应段灯灭:权值为”1”

具体可以参考如下:

P43输入信号逻辑设定

① 权值

0: SW闭状态(端子电平”L”)时,检出为ON(A接点输入)

1: SW闭状态(端子电平”H”)时,检出为ON(B接点输入)

② 设定方法

0~15 bit的10进制数数据输入

设定值×权=合计值(作为P43的设定值)

例如: 关变速、开变速为B接点输入时,P43的设定值为:

P43=1×16+1×8+0×4+0×2+0×1=24

表3-3 P43值设定参考表

对我们现在的配松下变频器的中分变频门机,

磁开关控制方式时,开门减速、关门减速和关门到位磁开关都是负逻辑,只有开门到位磁开关是正逻辑,故P43的值为: P43=1×0+2×1+8×1+16×1=26

编码器控制方式时,没有开关门减速磁开关,故P43的值为: P43=1×0+2×1=2

常开=0 常闭=1

4.1.1.5 参数确认

下表中的参数是我们在门机运行前需要核对的.磁开关控制方式是在设置演示运行前进行核对的,编码器控制方式是在门宽自学习前需要进行参数核对的.

其中P51,P52,P77,P78,P79这5个参数是只对编码器控制方式有效的.

4.1.1.6 演示运行

设置P08=1,P09=5，然后按“MODE”键返回原始界面（OOO）。先按▲，再按ＲＵＮ或先按▼，再按ＲＵＮ；门机将自动检测磁开关的位置，并自动运行。

4.1.1.7 运行曲线调整

参数设置完毕后，门机在开关门时已经有了一定的运行曲线，但运行曲线可能还不够平滑，达不到您的要求，此时需要对运行曲线进行微调。开门调节曲线见图3-5，关门调节曲线见图3-6.曲线调节方法见表3-4,P级菜单和d级菜单中每个参数的含义见表5、表6。
