故障现象

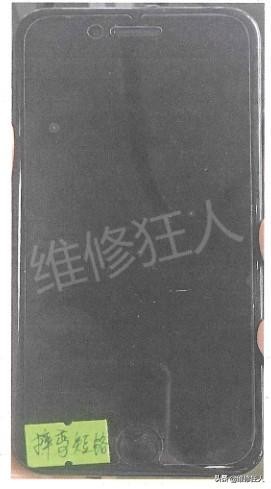

顾客描述iPhone7被摔到地上后变弯，并且短路不能开机，如图所示。
维修过程
拿到手机后拆机给主板接上可调电源进行测试，发现接电后电流很大，手机存在大短路
故障。

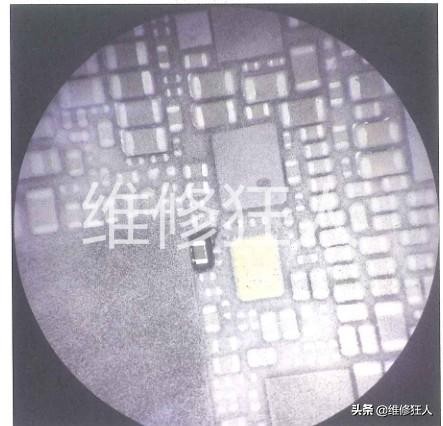

维修大短路故障一般使用松香熏法，然后用大电流烧机找到故障元器件。给主板熏松
香，然后接上可调电源烧机，发现一个电容上面的松香已熔化，说明该电容短路，如图
所示。

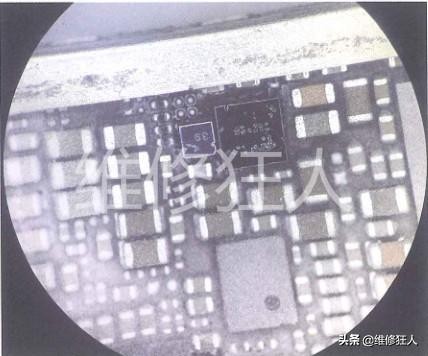

把短路电容拆掉之后接可调电源发现依旧短路，然后继续烧机，发现U2301芯片表面
的松香熔化了，如图所示。
把U2301芯片拆掉，拆掉之后还依旧短路，再用可调电源烧机，不管怎么烧机都找不

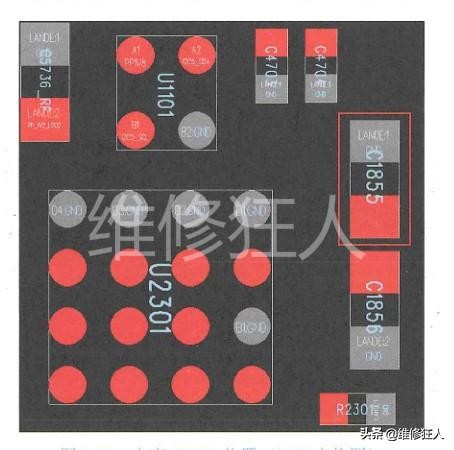

出故障位置。拿出烧机电池接到主供电上进行大电流烧机，接上烧机电池后随着一声响，电
容C1855（见图）直接被烧穿。拆掉电容C1855之后不再短路。
把U2301芯片焊到主板上，把主板装到手机中开机测试发现白苹果图标重启。根据以
往经验判断为基带方面有问题。
再将主板从手机中拆出来，测量基带电源芯片输出供电的二极体值，发现基带电源芯片
输出的S5供电对地短路。根据以往经验，基带电源芯片的S电压电路上的电容一般比较容
易损坏，所以直接把基带CPU边上的两颗S5供电滤波电容拆掉，如图所示。
拆掉电容之后测量S5供电不再短路，把主板再次装到手机中，开机测试手机显示正
常。维修到此结束。
