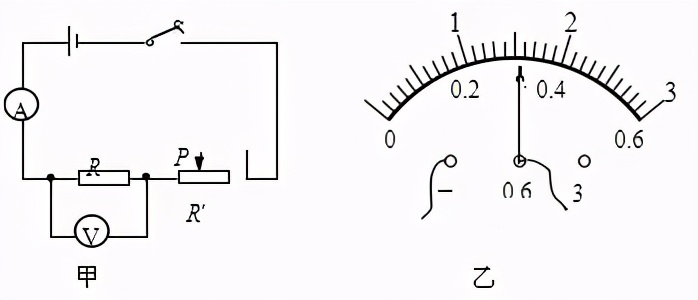

1.如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源．电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干．
（l）探究电流与电压的关系时，所测得的几组电流、电压值如表1所示．在第2次实验中，电流表表的示数如图乙所示，则通过电阻的电流为____A.根据表1数据可得到结论：_______
表1
实验次数 1 2 3
电压U/V 1.0 1.5 2.0
电流I/A 0.2 0.4
（2)探究电流与电阻的关系时，所测得的几组电流、电压值如表2所示，
表2
实验次数 1 2 3
电阻R/Ω 5 10 15
电流I/A 0.6 0.3 0.24
①由于操怍不当，导致一组数据存在错误，请判断第________次实验的数据存在错误．产生错误的原因是____________，正确的数据应该是___________A.
②纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现实验无法进行下去，为完成第4次实验，同学们提出了下列解决方案，其中正确的是___________
A．将电压表的量程换为0～15V B．换成电压为12V的电源
C．更换最大阻值大于或等于30Ω的滑动变阻器 D．可将定值电阻两端的电压调为1.5V
2.某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω 0.5A”）。
（1）该实验的实验原理是_____；实验中，应选用的滑动变阻器是______（选填“A”或“B”）。

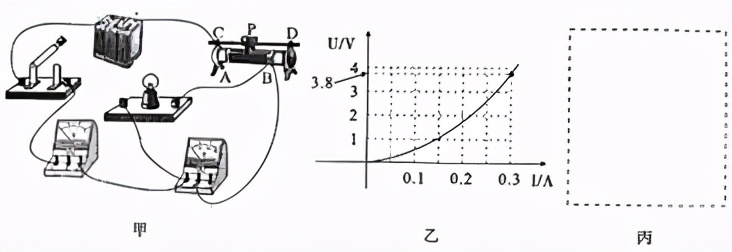

（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是__________。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为__________W。
（5）该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（6）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1______P2（选填“大于”、“小于或“等于”）。

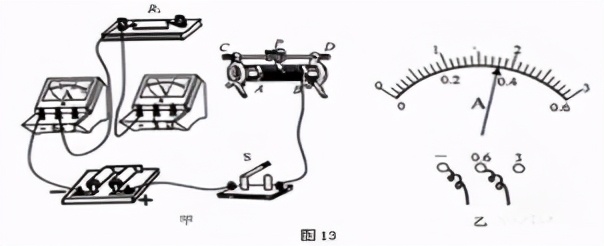

3.小彬用如图13甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）请你用笔画线代替导线，把图13甲所示的实验电路补充完整。
（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图13乙所示，此时电路中的电流为 A。
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应将滑动变阻器的滑片P向 （选填“A”或“B”）移动，记录此时各表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。

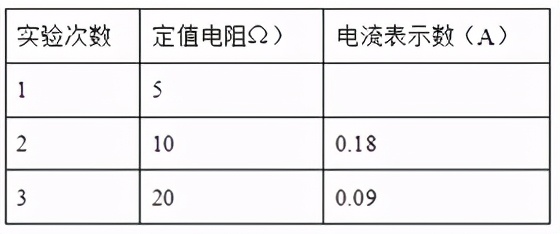

（5）实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比。
（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因。你认为其原因是 。
