“排版编号生成下料单”
软件安装 | 插件分享 | 图库资料 | 视频教程

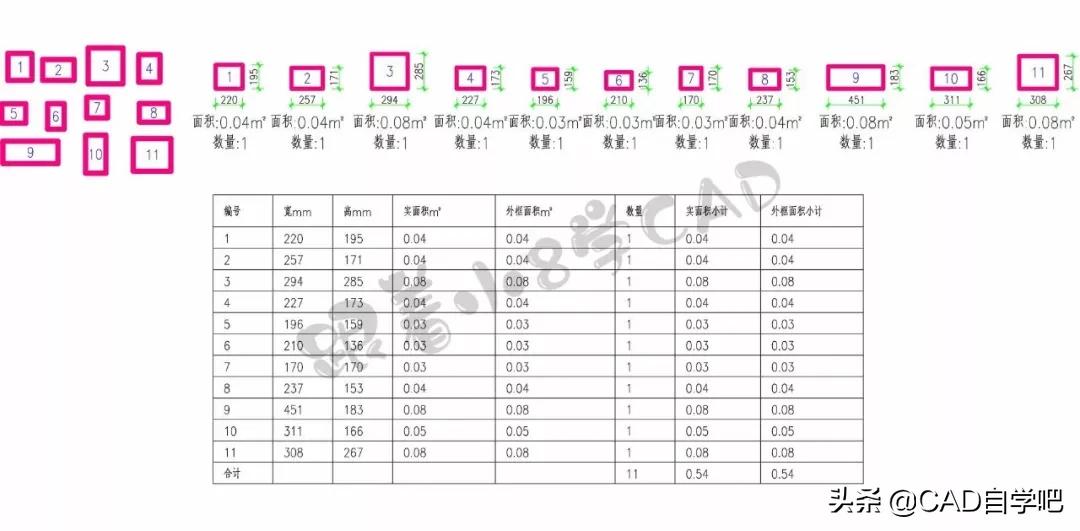

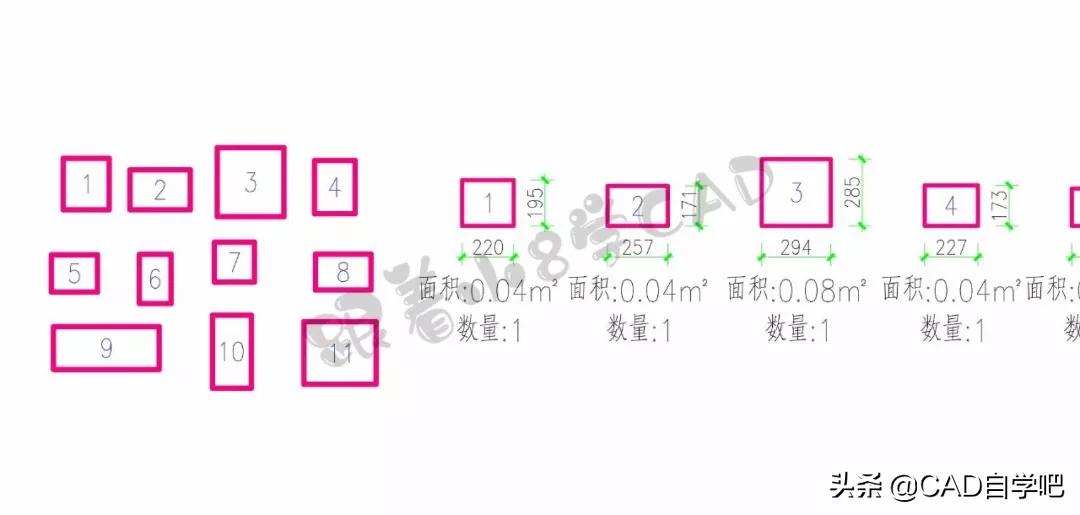

●日用实例：日常工作中，对板材进行尺寸或者样式排版之后，如何快速对每一个对象依次编号且快速生成下料单，如下图所示；
●应用目的：快速生成每一块样板相对应的编号尺寸标注图和数量备注，快速生成下单表格；
01 制作教程：

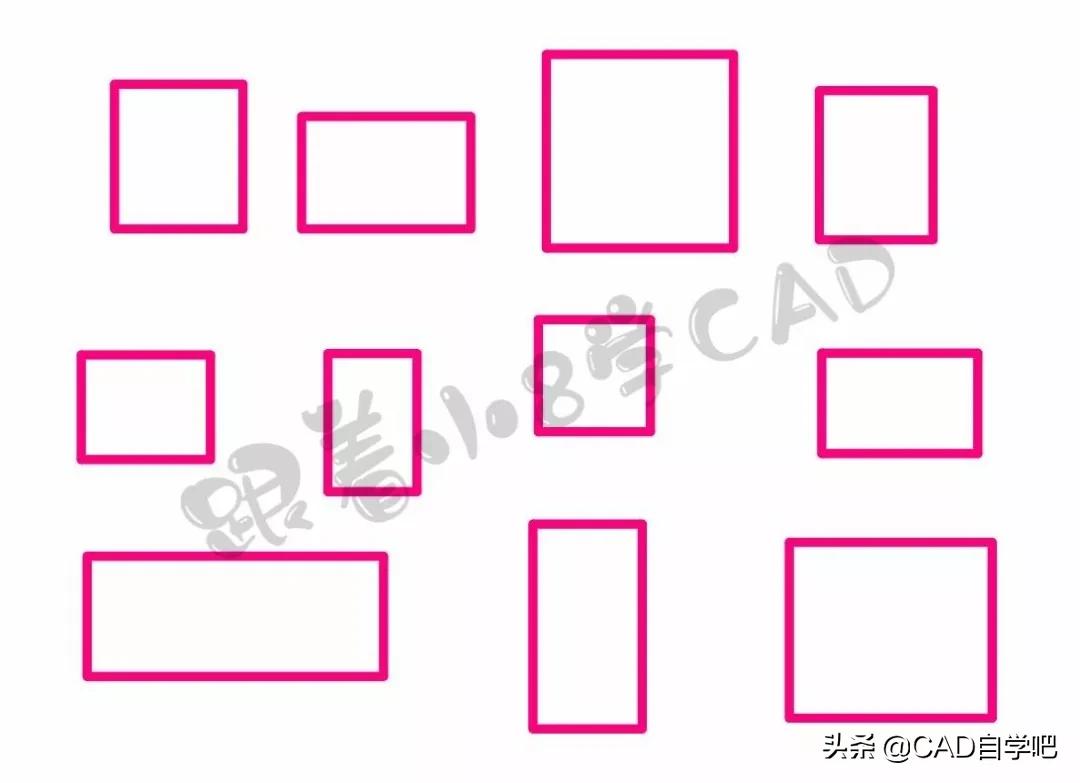

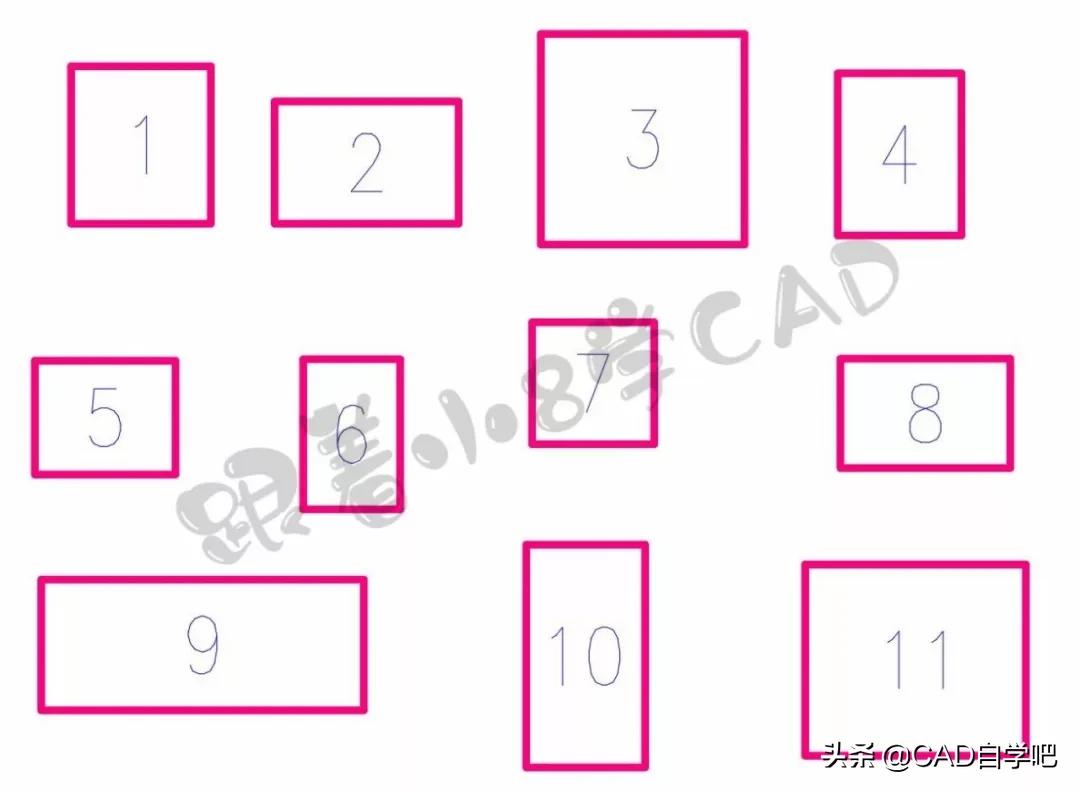

●CAD图形：如图示，在CAD绘制好需要编号标注的对象尺寸图（以矩形REC为例）；
●输入命令：输入命令【ABH】或者【源泉设计】➦【统计工具】➦【自动编号】；

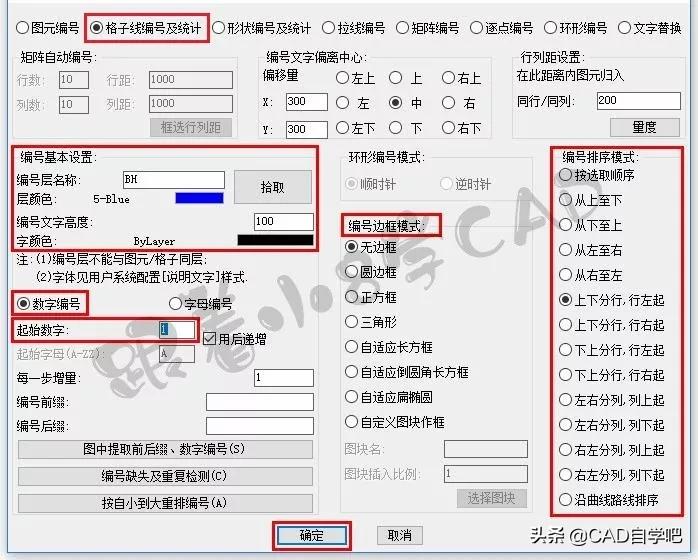

●设置面板：如图示，设置面板选择【格子线编号及统计】;
◆【选编号基本设置】进行【文字颜色和高度】设置
◆【数字编号】进行【初始数字】设置
◆【编号边框模式】选择【无边框】
◆【编号排序模式】选择【上下分行，行左起】

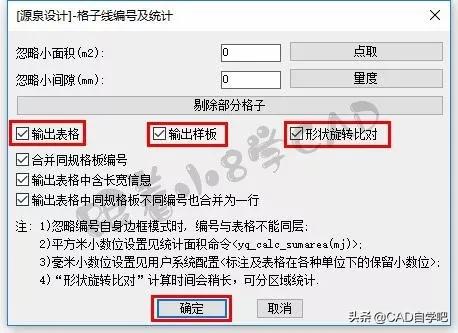

●格子线编号及统计：选择【输出表格】、【输出样板】、【形状旋转比对】，然后确定；

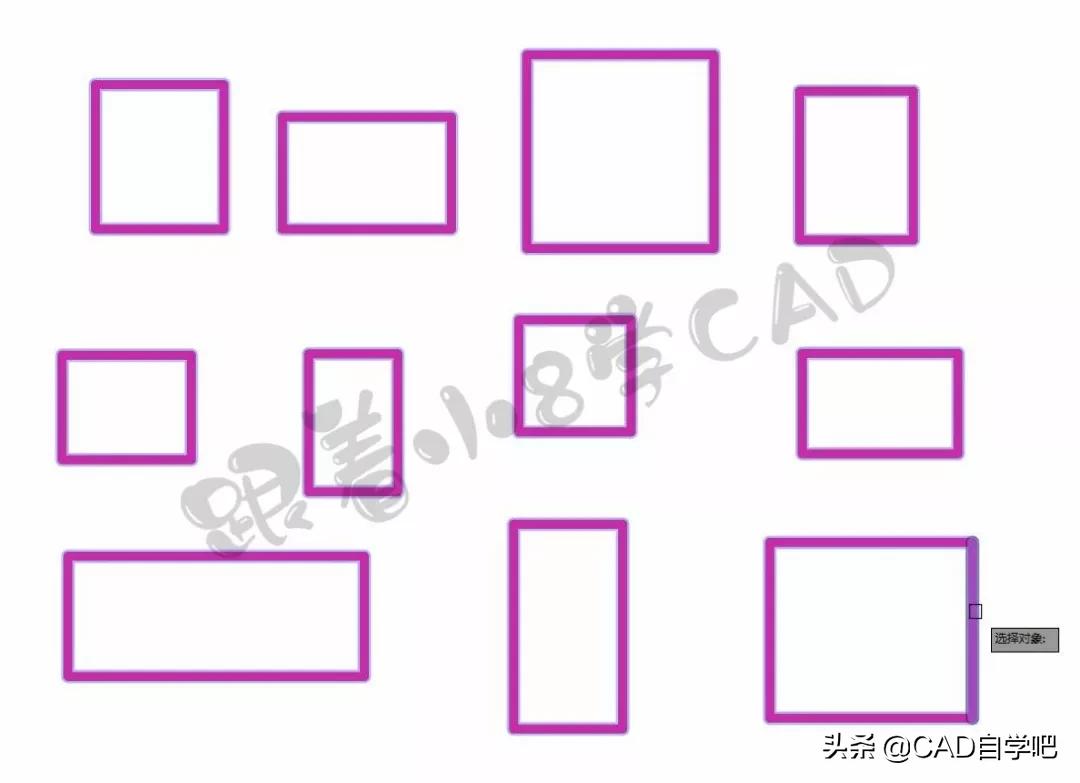

●选择对象：选择要进行编号编辑的CAD对象；

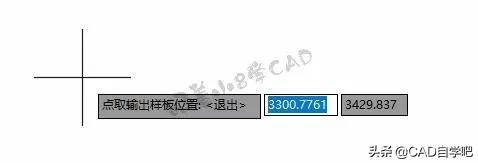

●点取输出样板位置：拾取对象之后，软件提示【点取输出样板位置】；
●输出样板位置：在CAD绘图界面任意位置点击鼠标，生成各对象对应的样板文件对象；

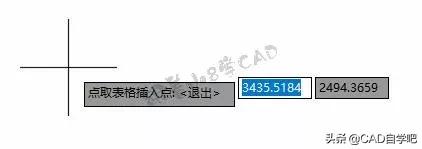

●点取表格插入点示：看鼠标命令行，软件提示【点取表格插入点】；
●生成统计表格：在CAD绘图界面任意位置点击鼠标，生成汇总的表格文件；
02 桩号沿曲线编号：
●GIF动态演示：使用时选择对象不要把曲线线段选择上；

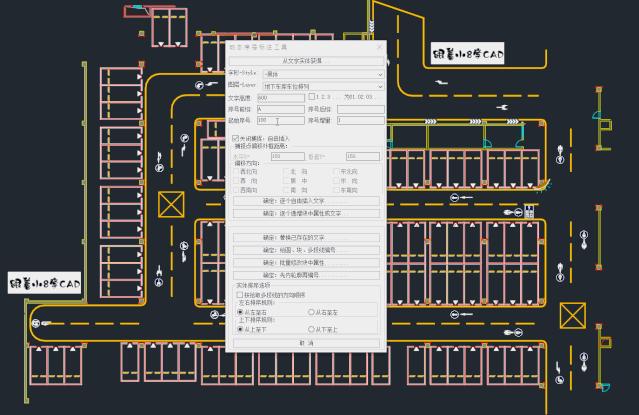

03 车位批量快速编号：
●GIF动态演示：CAD快速批量对多段线（块）进行编号；
