七、等电位联结线的截面？

（本部分内容来自规程原文，阅读时，对比理解。 若有冲突时从严执行 ）

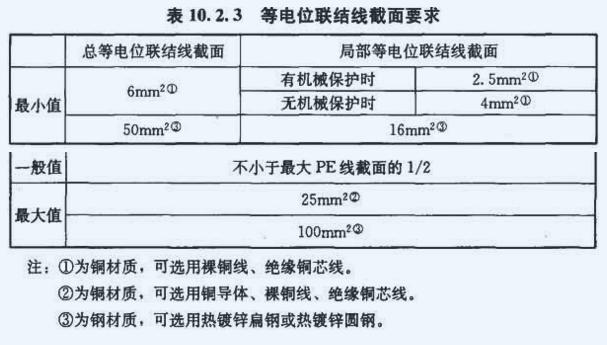

等电位联结线的截面应符合表10.2.3的规定。

1）总等电位联结 用保护联结导体的截面

1 总等电位联结用保护联结导体的截面积， 不应小于 配电线路的最大保护导体截面积的1/2，保护联结导体截面积的最小值和最大值应符合表3.2.15的规定。

表3.2.15 保护联结导体截面积的最小值和最大值（mm2）

2 作为总等电位联结的保护联结导体和按规范GB/T50065-2011第8.1.4条的规定接到总接地端子的保护联结导体，其截面积不应小于下列数值：

• 1.铜为6mm2。
• 2.镀铜钢为25mm2。
• 3.铝为16mm2。
• 4.钢为50mm2。

2）局部等电位联结 用保护联结导体截面积的选择，应符合下列规定：

1. 保护联结导体的电导不应小于局部场所内最大保护导体截面积1/2的导体所具有的电导；
2. 保护联结导体采用铜导体时，其截面积最大值为25mm2。保护联结导体为其他金属导体时，其截面积最大值应按其与25mm2铜导体的载流量相同确定；
3. 单独敷设的保护联结导体，其截面积应符合规范GB50054-2011第3.2.14条第3款的规定。

3）辅助等电位联结 用保护联结导体截面积的选择，应符合下列规定：

1. 联结两个外露可导电部分的保护联结导体，其电导不应小于接到外露可导电部分的较小的保护导体的电导；
2. 联结外露可导电部分和装置外可导电部分的保护联结导体，其电导不应小于相应保护导体截面积的1/2的导体所具有的电导；
3. 单独敷设的保护联结导体，其截面积应符合规范GB50054-2011第3.2.14条第3款的规定。

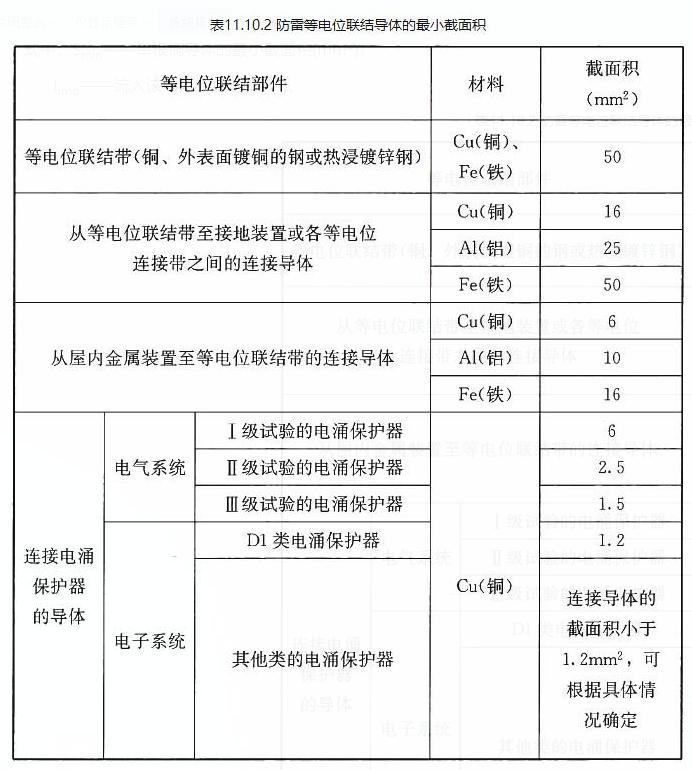

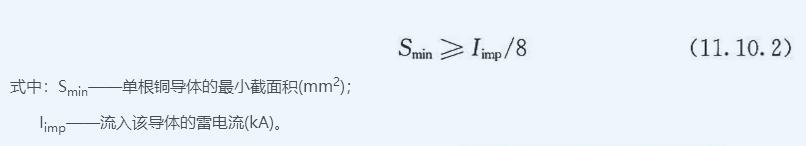

4）做防雷等电位联结 各连接部件的最小截面积，应符合表11.10.2的规定。连接单台或多台Ⅰ级分类试验或D1类电涌保护器的单根导体的最小截面积，还应按下式计算：

5）数据中心的等电位联结网格 应采用截面积不小于25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为0.6m～3.0m的矩形网格。

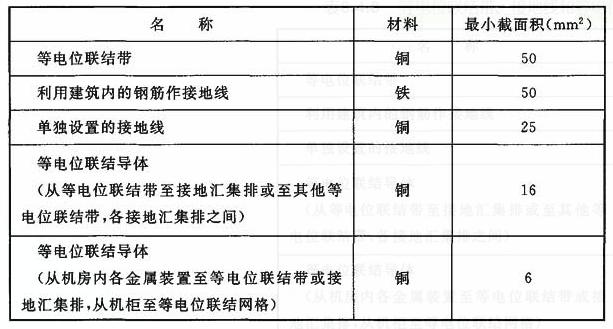

数据中心的等电位联结带、接地线和等电位联结导体的材料和最小截面积应符合表8.4.8的规定。表8.4.8 等电位联结带、接地线和等电位联结导体的材料和最小截面积：

八、等电位联结的材质？

1）接地干线可选用镀锌扁钢或铜导体，接地干线可兼作等电位联结干线。

2）当整个建筑物全部为钢筋混凝土结构或为砖混结构但有钢筋混凝土组合柱和圈梁时，应利用钢筋混凝土结构内的钢筋设置局部等电位联结端子板。

3）配电变压器和柴油发电机的中性点接地与总等电位端子连接时，宜采用铜芯电缆连接 。

九、其他

1）高层建筑电气竖井内的接地干线，每隔3层应与相近楼板钢筋做等电位联结。电气竖井内的接地干线宜由变电所PE母线引来，接地端子应与接地干线连接，并做等电位联结。

2）弱电间(弱电竖井)应设接地干线和接地端子箱，接地干线宜采用不小于BV(BVR)-25mm2的导体与机房接地端子箱连接；弱电间(弱电竖井)的接地干线应每三层与楼层钢筋做等电位联结；

3）进线间、设备间、电信间应设置等电位接地端子箱(板)。每个配线柜(架)应采用两根不等长、其截面积不小于6mm2的绝缘铜导线敷设至等电位接地端子箱(板)。
