图示1

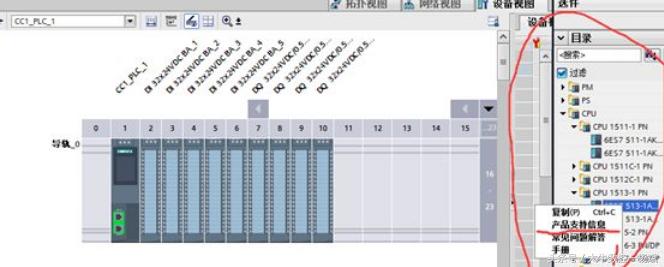

如上1，在博途,软件中找到你要的硬件型号，右键 ；选择 “产品支持信息”联网状态下。如上“图示1”
图示2

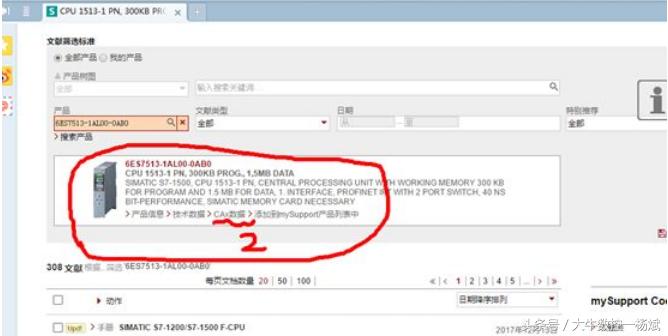

2.联网进入后，进入SIEMENS 官网 中选择2“CAX数据“ 点击进入。如上“图2示”
图示3

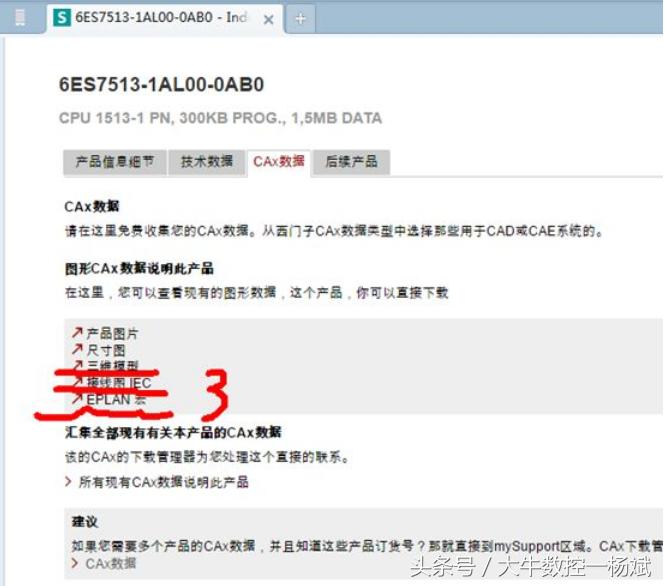

3、点击你要的模型， 如选择3 ” EPLAN 宏。“如图示3
图示4

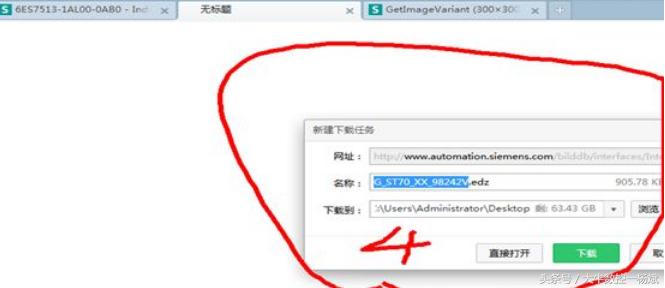

4.*载下**格式为.EDZ EPLAN 支持格式 。如图示4 所示自己定义一个保存位置。下一步可以引用。
图示5

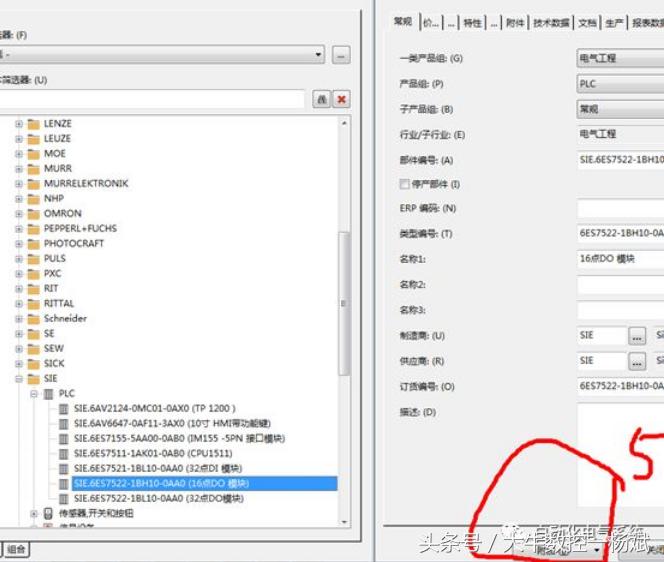

5.打开你的EPLAN 软件，点击 菜单栏 工具---部件---管理---进入到管理工具中，找到”附加“ 按钮 如上“图示5“
图示6
6.进入到点击附加->导入->导入从刚才网上*载下**并保存的EDZ 交换格式文件。如上图示6

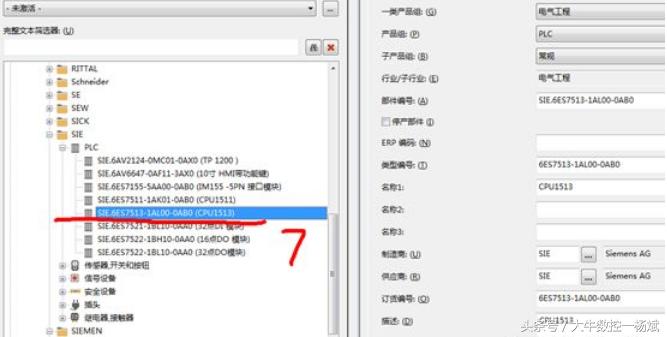

7.如上图示导入完成后，你可以修改成你自己认为可以认识的名称 如CPU1513 ..

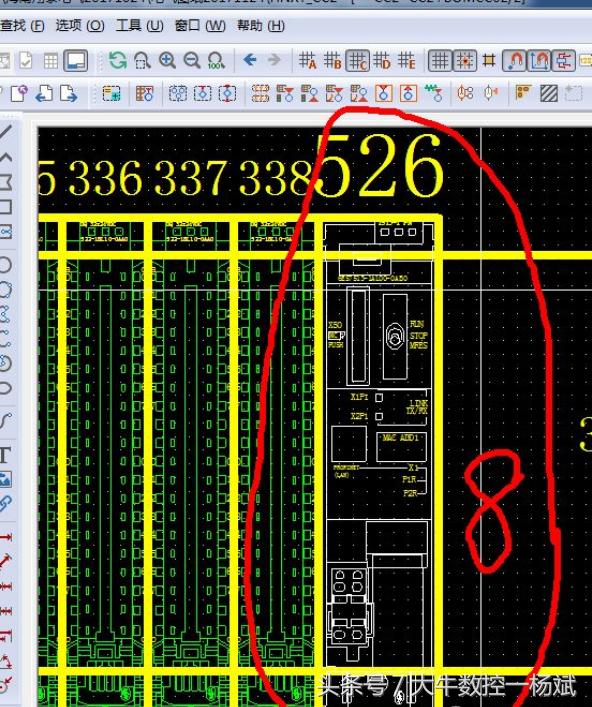

8.在你的项目底板上2D哦 3D 不会画，插入 CPU 如上“图示8”OK …..END
9.CAD 的方式相同。
