抽丝剥茧，初中物理典题详解88
88:在如图所示的电路中,电源电压不变,当合上开关 S 时,电路中电流表与电压表的示数变化情况是( )
A.电流表示数变大,电压表示数变大
B.电流表示数变小,电压表示数变小
C.电流表示数变小,电压表示数变大
D.电流表示数变大,电压表示数变小
解析:1.分析电路图:

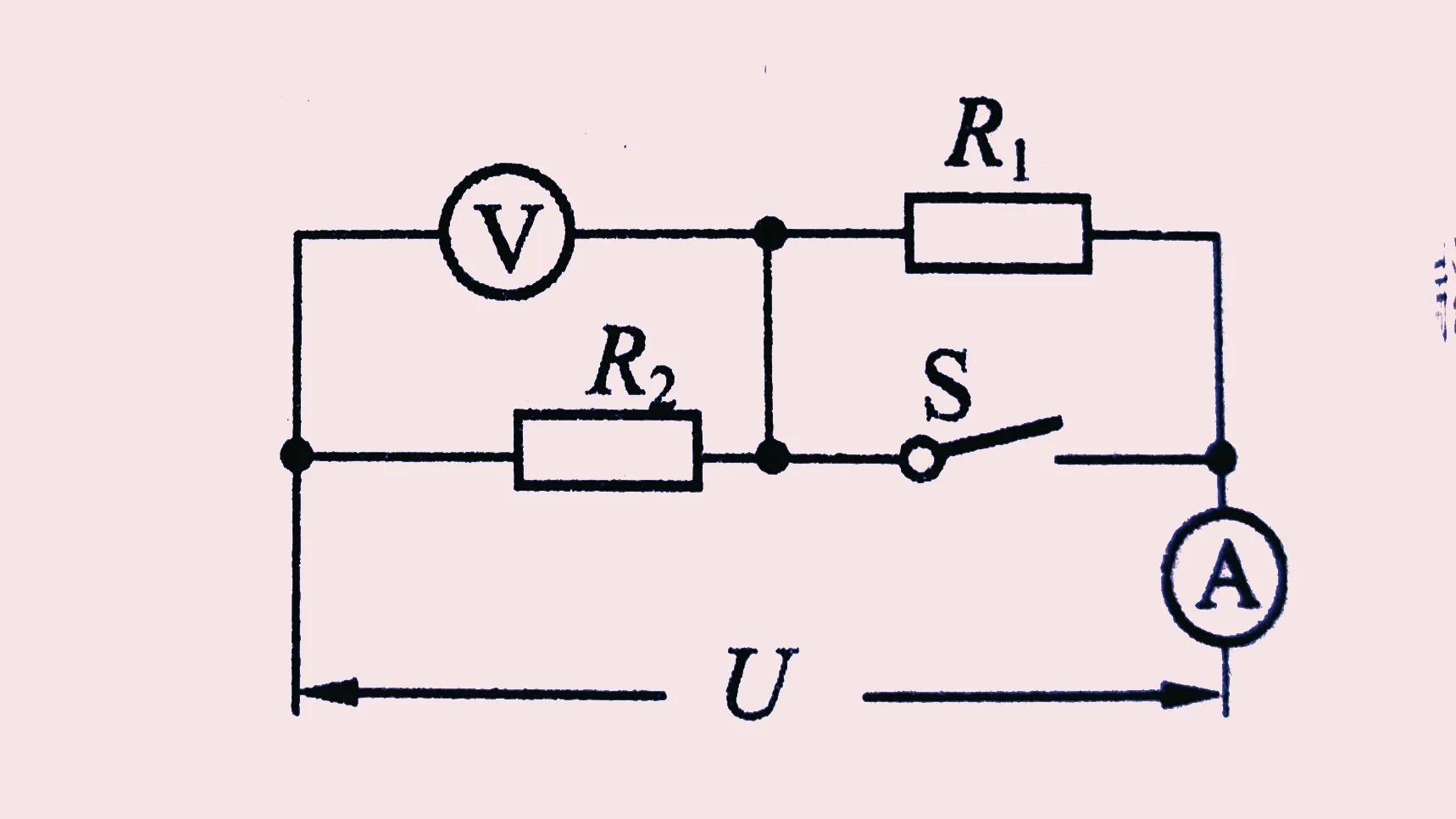

1.1情景一:开关S不闭合
①R1与R2妥妥地是串联电路；
②电压表V测量R2两端电压U2，
且U2=UR2/(R1+R2)；
③电流表A测量干路电流I，
且I=U/(R1+R2)；

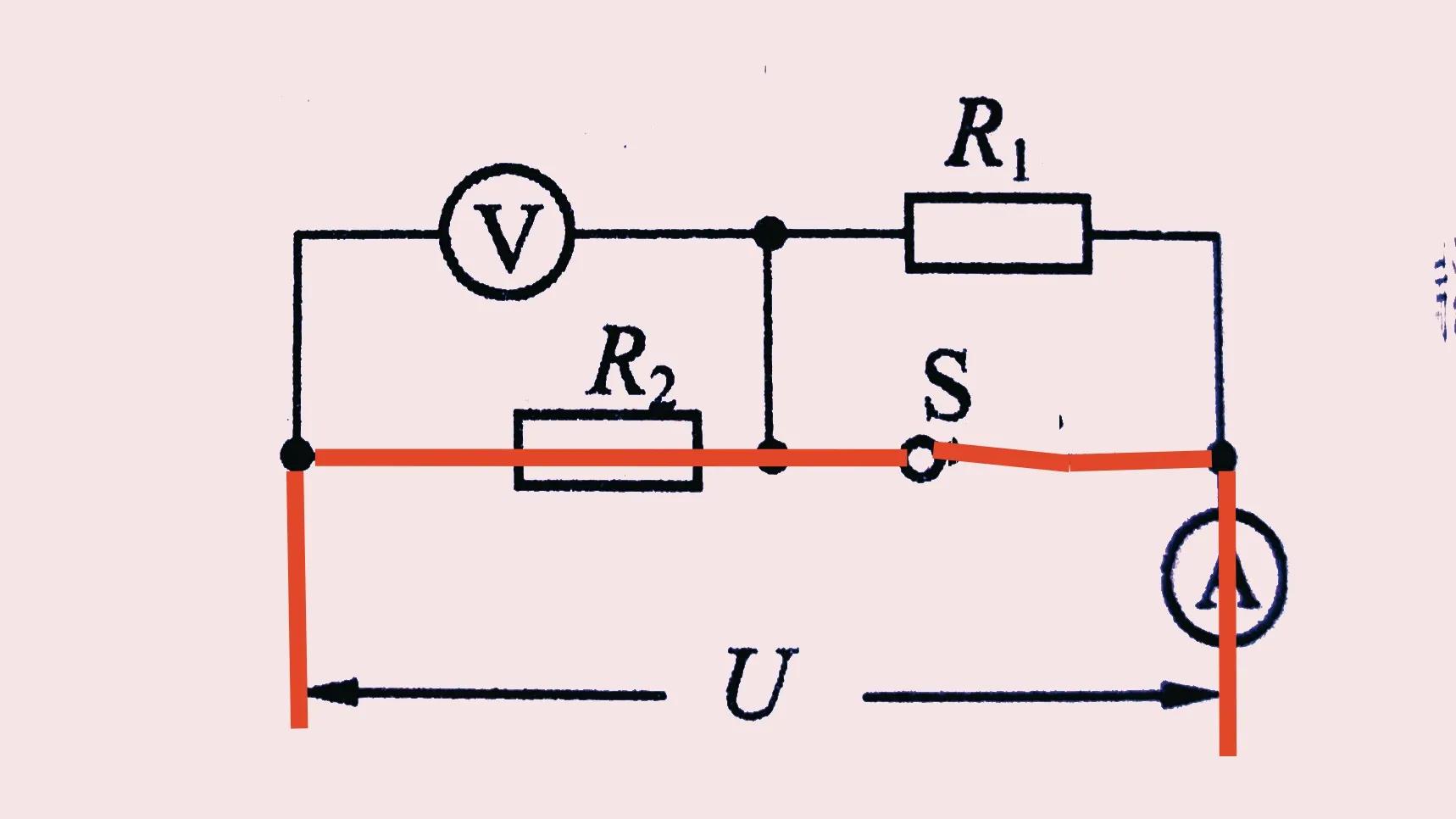

1.2情景二：开关S闭合
①R1被短路，则该段电路无电流通过；
②电压表测R2两端电压，也是测量电源电压，
故电压表示数增大；
③此时电路口的电流I'=U/R2增大，即电流表示数也增大。
2故正确答案为A。
3小结：串联电路中开关与其他用电器串联,则开关断开时就切断电路,整个电路都不会有电流通过。若开关与某段电路并联连接,当开关由断开到闭合,则与开关并联部分的电路被短接,则该段电路无电流通过,使总电阻减小,反之总电阻增大。
