一、半导体基础知识

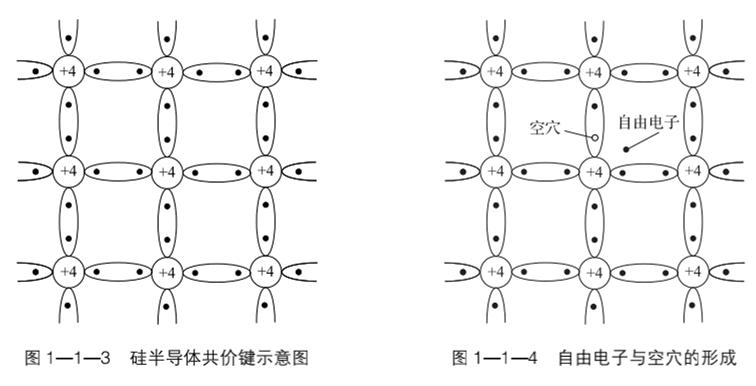

1．本征半导体
图1
2．杂质半导体
在本征半导体中掺入微量合适的杂质，就会使半导体的导电性能发生明显变化，我们把掺入微量的元素的半导体，称为杂质半导体，杂质半导体有N型半导体和P型半导体两种。
(1)N型半导体
掺入微量五价元素磷，掺杂后半导体中电子为多子，空穴为少子，也称为电子型半导体。
(2)P型半导体
掺入微量三价元素硼，掺杂后半导体中的空穴为多子，电子为少子，也称空穴型半导体。
注意：杂质半导体虽然加入了杂质，但无论是P型半导体还是N型半导体，都和本征半导体一样，对外不显电性。
二、PN结的形成和特点

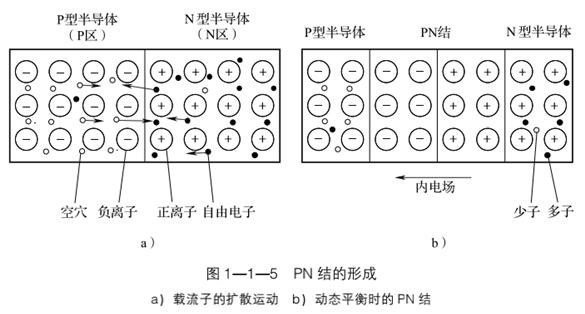

1．PN结的形成
（1）多数载流子的扩散运动
在自然界中，物体会从浓度高的地方向浓度低的地方扩散，此运动称为扩散运动。
（2）少数载流子的漂移运动
当空间电荷区出现的后，N区的少子空穴和P区的少子电子将受到内电场的作用向另一边运动，这种运动称为漂移运动。
图2

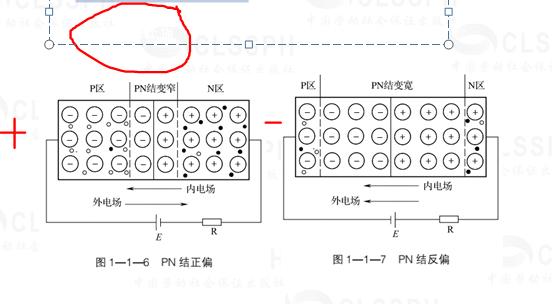

2．PN结的单向导电性
图3
三、二极管

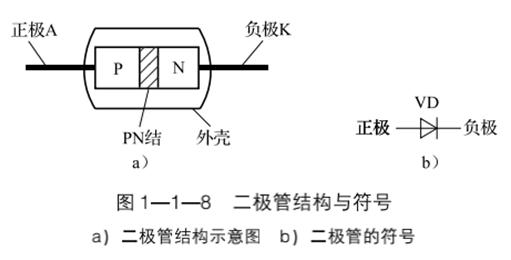

1．半导体二极管的结构与符号
图4
2．半导体二极管的单向导电性
图5

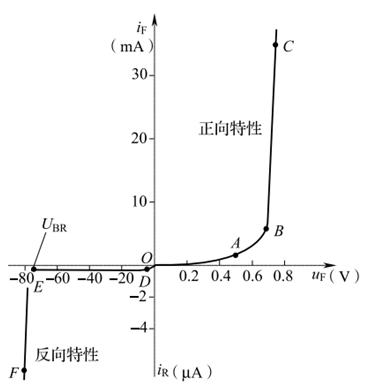

3．二极管的伏安特性
图6
图7
图8
四、二极管的识别与检测方法

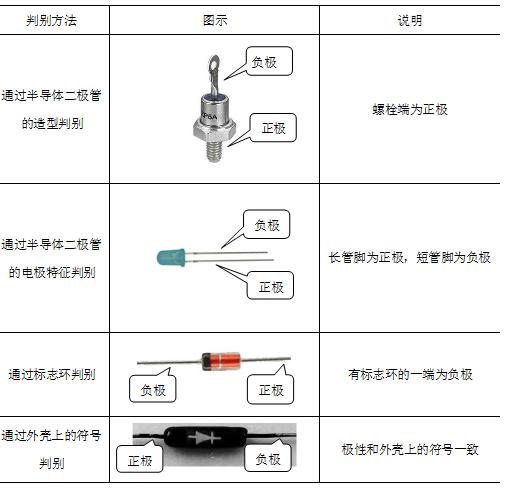

1．二极管管脚的识别与测量 （1）直观识别半导体二极管的极性
图
（2）用万用表判断二极管引脚的极性

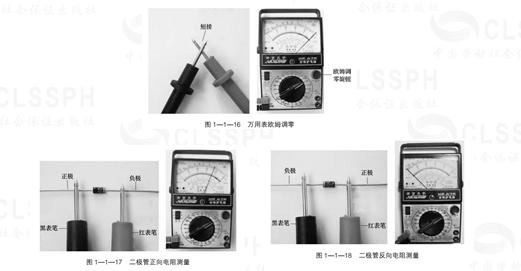

1）用模拟式万用表判断二极管引脚的极性
图10

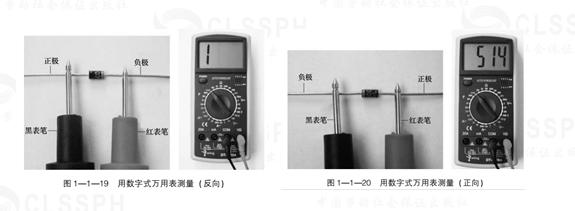

2）用数字式万用表判断二极管引脚的极性
2．普通半导体二极管的检测
用万用表判断普通二极管的好坏时， 模拟式万用表用 Ｒ ×１００ Ω 或 Ｒ × １ｋΩ 挡，数字式万用表用 挡，分别测量二极管的正、反向电阻，假设两次测量的电阻阻值分别为Ｒ１ 和 Ｒ２ 。
(１) 如果 Ｒ１ 较小， Ｒ２ 为无穷大， 则二极管的性能良好， 其中 Ｒ１ 为正向电阻， Ｒ２ 为反向电阻。
(２) 如果 Ｒ１ 和 Ｒ２ 都为无穷大， 则表示二极管开路。
(３) 如果 Ｒ１ 和 Ｒ２ 都很小， 则表示二极管短路。
(４) 如果 Ｒ２ 的阻值比较小， 则二极管反向漏电严重，不能使用。

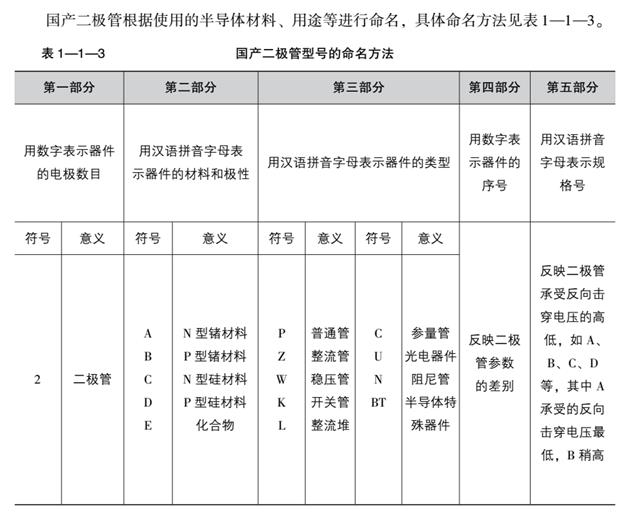

五、二极管的命名
