这几招，老电工没有不会的！互感器、电能表接线大全及原理讲解！
1.电压互感器V/V接法

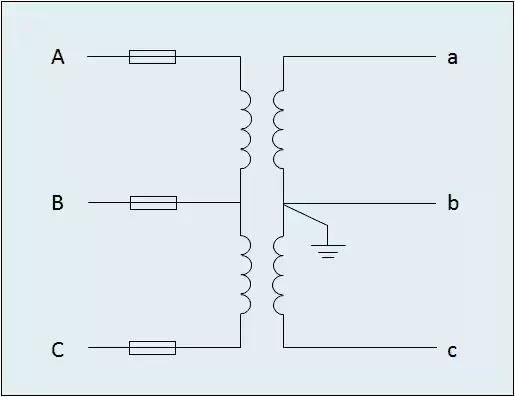

V/V接法原理图

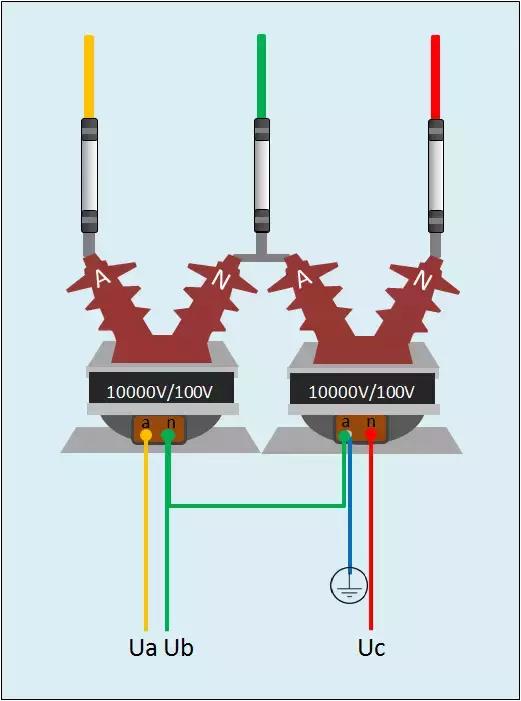

V/V接法3D示意图
2.电压互感器Y/Y接法

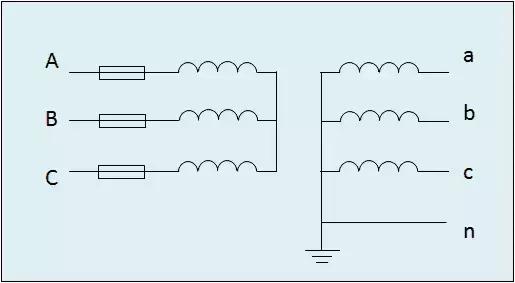

Y/Y接法原理图

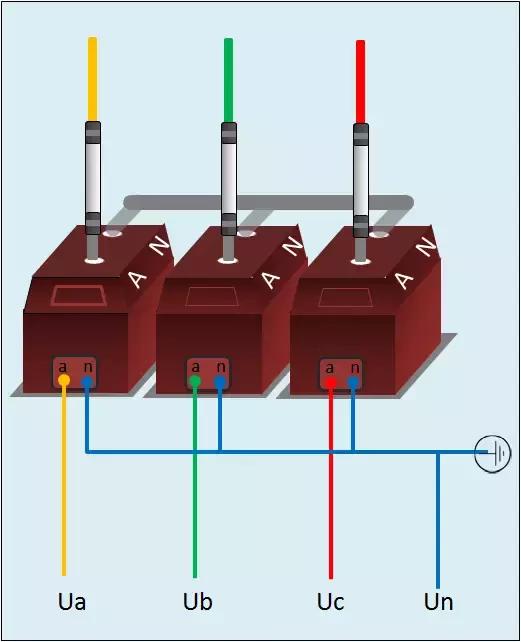

Y/Y接法3D示意图
3.电流互感器不完全星型接法
电流互感器不完全星型接法原理图

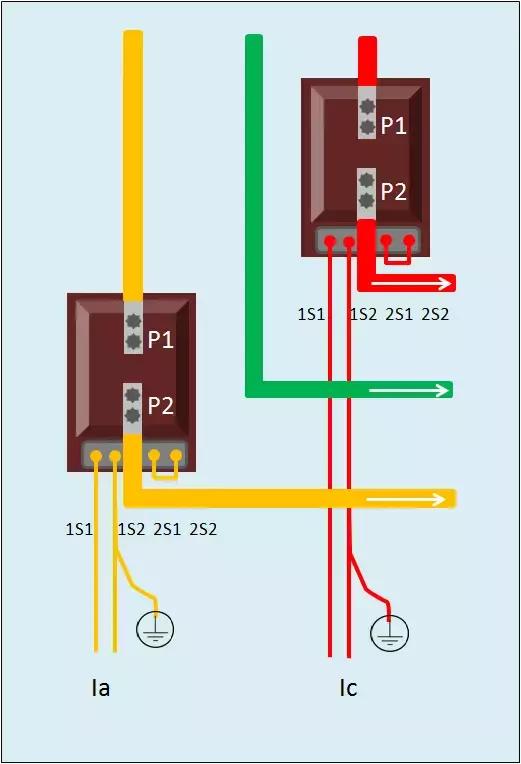

电流互感器不完全星型接法3D示意图
4.电流互感器星型接法

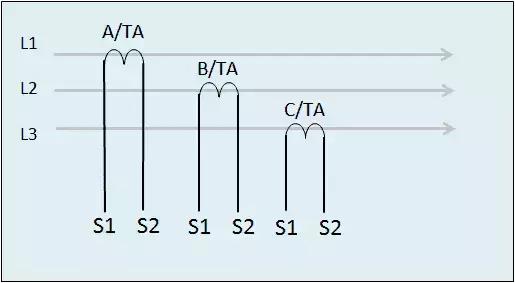

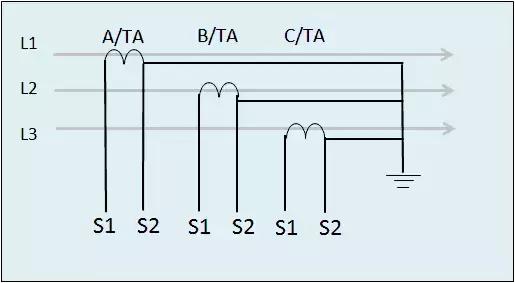

星型接法原理图（适用10kV以上）
星型接法原理图（适用400V）
星型接法3D示意图（400V）
5.电能表接线示意图

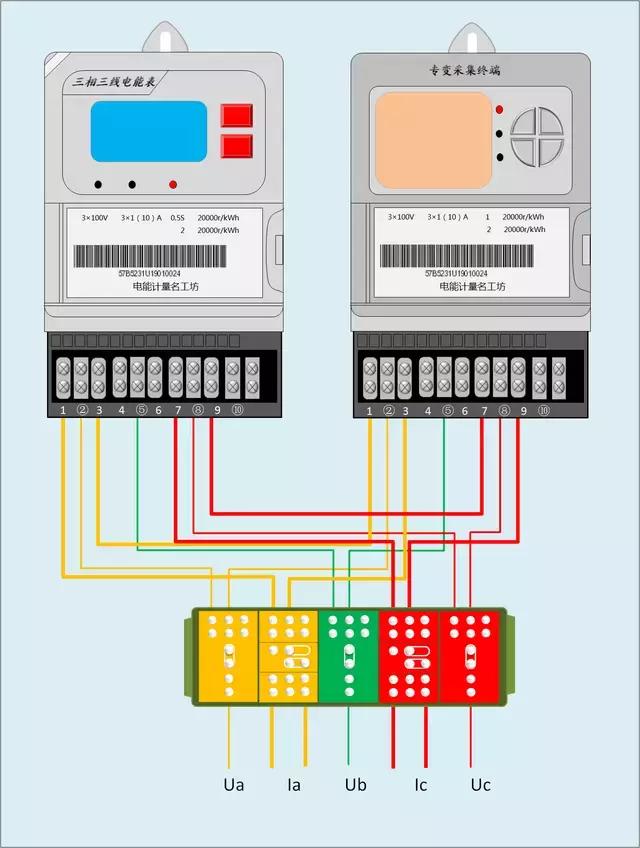

三相三线电能表组合接线示意图
（3*100V电能表+3*100V专变采集终端）

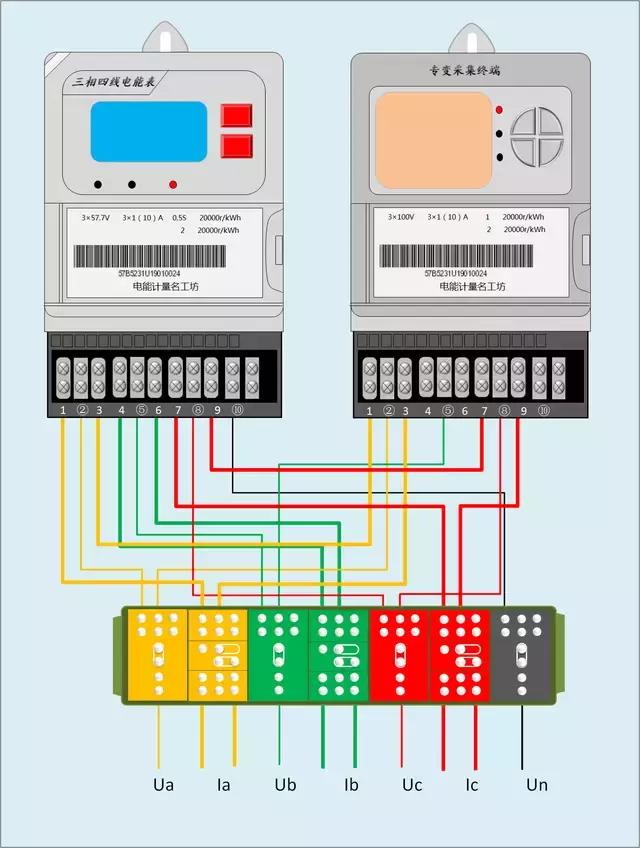

三相四线电能表组合接线示意图
（3*57.7V电能表+3*100V专变采集终端）

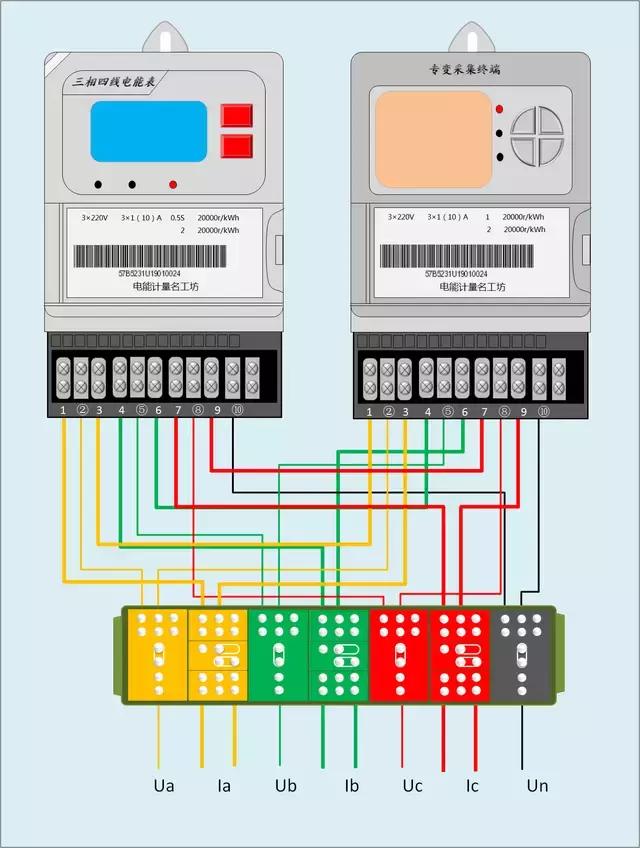

三相四线电能表组合接线示意图
（3*220V电能表+3*220V专变采集终端）
