以下就为大家分享一下CAD工程绘图技术总结，让大家在制图时可以少走弯路。
高效 绘图 习惯
总结学习高效的绘图方法，养成良好绘图习惯可以使得绘图工作事半功倍：
1.先总体，后局部；先测试，后批量；
不要总是急于一次就完成工作。先做出样例，与负责人交流确认绘图方式无误，然后再批量绘制其他图形。
2.多使用键盘快捷命令，尤其左手键；
熟练使用键盘命令可提高绘图速度，且在改变工作电脑和CAD版本后，依然可以快速进入工作状态；若基本都是使用自己的电脑，也可以根据习惯自定义快捷键。
3.隔离捕捉
进行特定的操作之前，打开相关捕捉，关闭其余；
复杂图形中，隔离出操作对象，消隐不必要的图元；
4.检核清单；
绘图之前，自己考虑、与前辈沟通，确认可能出错的问题，列出核查清单。
完成工作后逐项自检，然后再提交工作。
5.及时保存文件，规范命名，版本管理；
文件保存与 规范命名（版本管理）
与其他问题相比，工作中最大的痛苦莫过于没有及时保存，工作成果毁于一旦。由于各种奇葩的问题，工作电脑上的CAD软件总会神奇地崩溃。应对这种情况，可能的措施有2种。
1.自动保存设置——设置缩短自动保存的间隔。

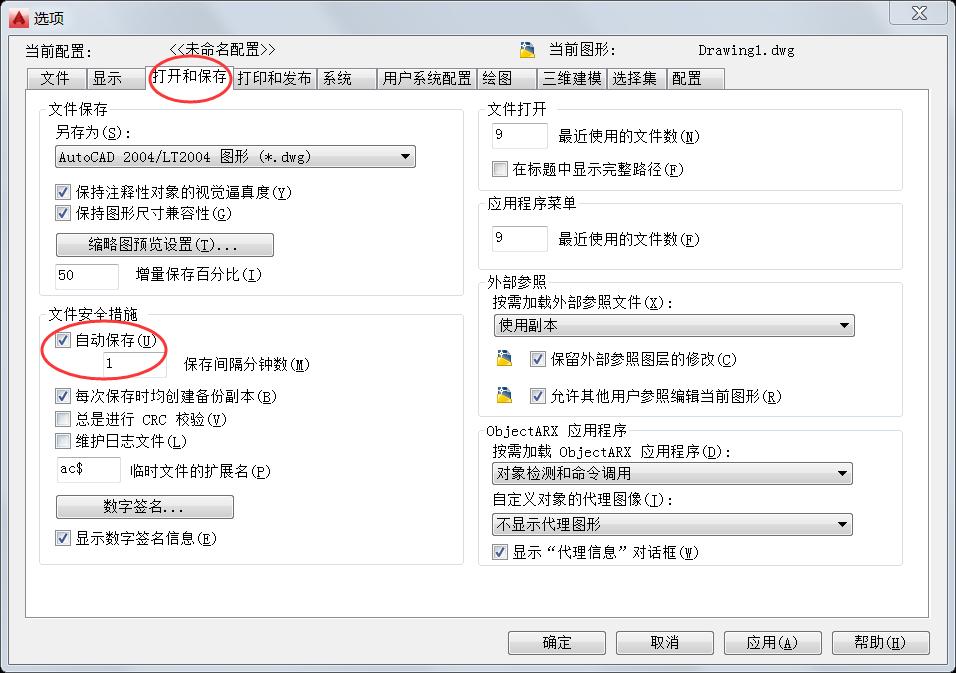

op打开选项设置对话框；
将自动保存设置为很短的时间间隔；
需注意，自动保存时间越短，对电脑内存消耗越多。如果电脑本身运行速度很慢，不宜设置很短的保存间隔。
规范命名（版本管理）
自动保存设置存在一些问题：
自动保存不一定可靠；
自动保存的版本不能体现工作的进展；
例如在文件命名中需要体现出：
图纸内容
绘制时间
绘图人
版本号
简而言之，我们的工作每天都会有一些大的修改，在实际工作中，最重要的是在关键修改之后保存不同修版本。这样，我们可以随时恢复到大修后的关键状态。
为了达成这一目标，文件命名应该尽可能规范化。
线宽显示
LWDISPLAY
0，不显示
1，显示
更详细的线宽设置输入LW。
选择对象
特性筛选
①框选所有对象；
②prop，显示属性对话框；
③选择目标对象特性；
④对需要修改的特性进行调整，如样式、字高等等。
过滤图元
fi，选择一个实例对象；
在诸多属性中选出关键属性；
框选目标范围；
隔离图层
Layiso
块操作
① 创建子块
B
选择对象；
指定基点；
② 创建块中块
重复以上步骤；
以子块为图元；
③ 插入炸开
插入块中块；
炸开；
修改子块内容；
重要操作
点绘制

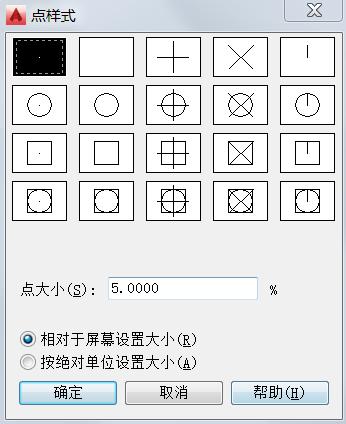

样式设置ptype，或者ddptype;
戳点point；
坐标旋转
usc，指定用户坐标系；
plan，切换坐标系；
ucs-w，恢复到世界坐标系;
拉伸
s改图中用途最大的命令。

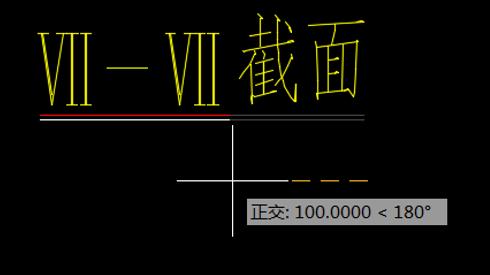

下划线拉伸
表格拉伸
左手键命令配置
为了高效绘图，采用左手键盘，右手鼠标模式，将重要的操作快捷键设置到左手区域。
配置命令AI_EDITCUSTFILE。
打开快捷键配置文件；
修改配置；
常用的配置如下：
命令
sc，比例放大；
ma，格式刷；
dist，距离测量；
x，炸开；
op，绘图基本设置；
快捷功能键
ctrl+0，全屏；
ctrl+9，commandline对话框显示；
ctrl+tab，CAD窗口切换；
常见问题
窗选对象无效
窗选对象，需要保证图元对象在屏幕视图之内，否则屏幕视图之外的对象无法选定。
AutoCAD经典空间配置
2015以后的版本没有经典空间，需要将早期版本中的配置文件acad.CUIX导入新版CAD文件。
其余的配置详见：AutoCAD经典空间配置
字体设置
打开其他人或其他单位的CAD文件，我们经常会遇到无法正常显示字体的问题。
这一问题的解决办法就是把一个尽可能全面的字体库，拷贝到CAD默认的字体文件夹。
打开C:\Program Files\Autodesk\AutoCAD 2016\Fonts或类似路径，将所有常用的shx文件都拷贝到这个文件夹下。
