FPC柔性电路板的特点是轻薄短小，因此也受到了多数智能电子产品的最佳选择，柔性线路板在使用过程中也很容易产生打、折、伤痕等操作，机械强度小，易龟裂。所以贴合补强材料(stiffener)的目的是为了加强FPC柔性线路板的机械强度，方便PCB表面装零件等，柔性电路板所用到的补强胶片类型多种，下面解析关于FPC长条背胶平刀模切工艺。

1、工艺名称： FPC长条背胶工艺

2、产品用途： 贴合于柔性线路

3、产品基本情况： 采用一出六的刀具，产品跳距74mm，产品规格72*10.5mm

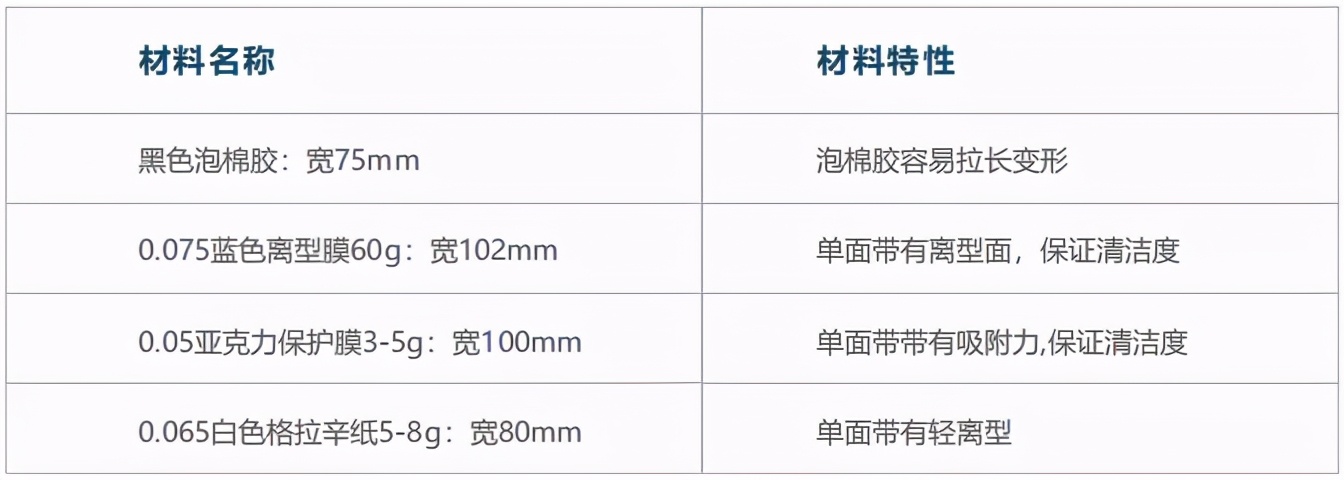

4、所需材料搭配明细

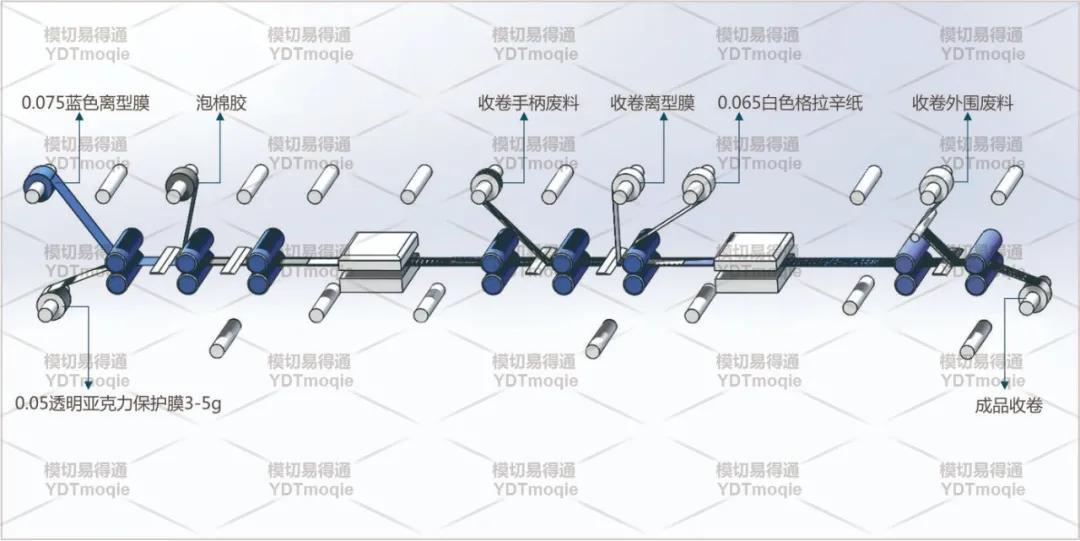

5、作业步骤示意图（产品作业3D图）

6、产品步骤说明

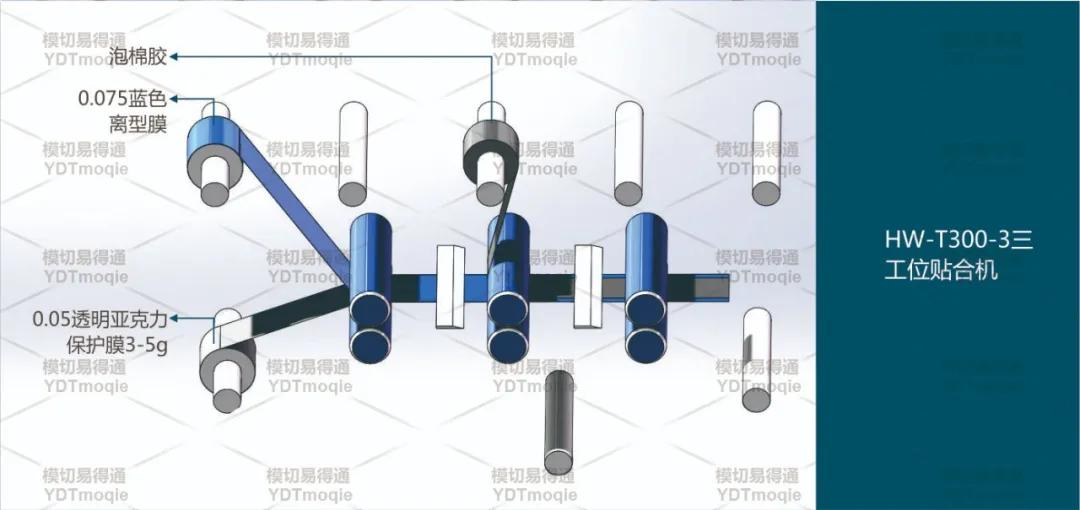

（1）贴合步骤：

a、先将0.075红色离型膜不离型面覆0.05亚克力保护膜；

b、再将泡棉胶居中贴合在0.075红膜离型面上。

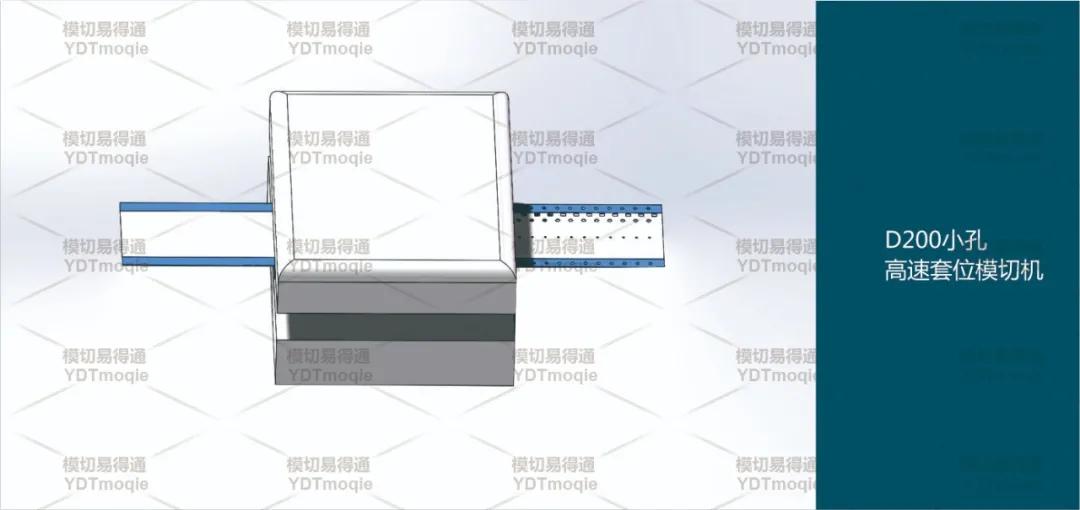

（2）一冲冲切注意事项：

刀模往泡棉胶自带纸面冲切,内孔全断落料,手柄一线刀只，冲断泡棉胶，其它不能冲断。

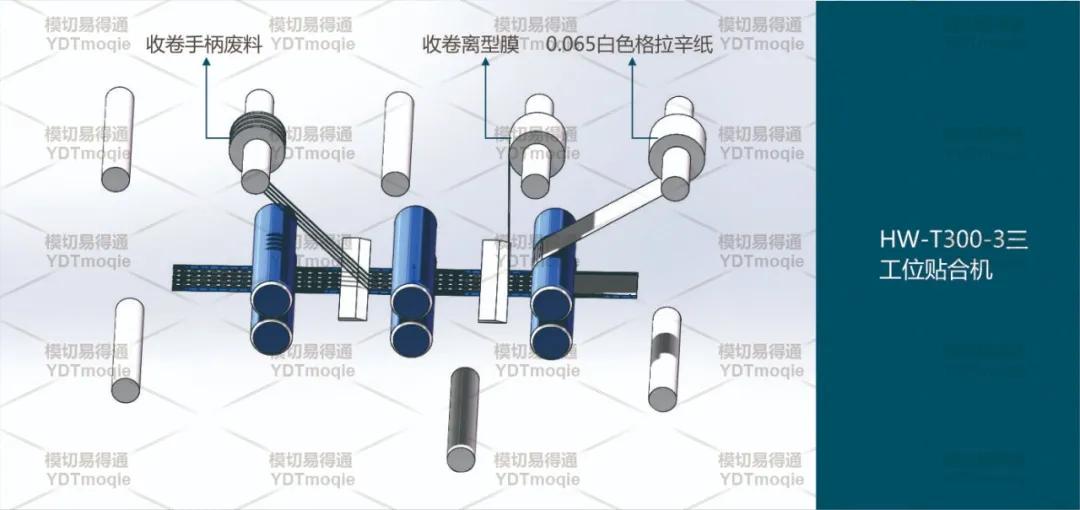

（3）贴合步骤：

a、在贴合机上排除手柄一线刀废料；

b、接着收卷泡棉胶自带离型纸；

c、同时覆0.065白色格拉辛纸。

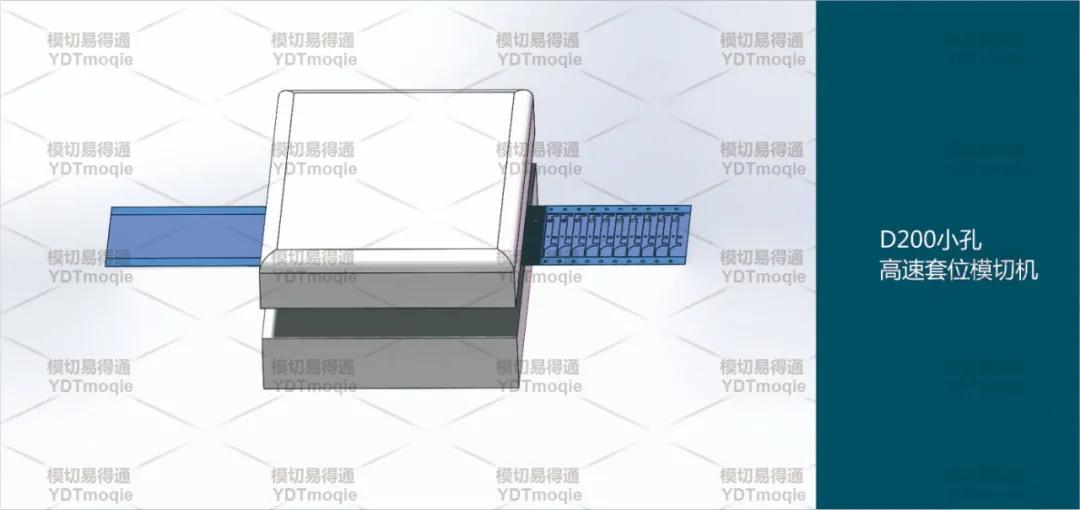

（4）二冲冲切注意事项：

刀模往0.075蓝膜面冲切,白色格拉辛纸不能冲断。

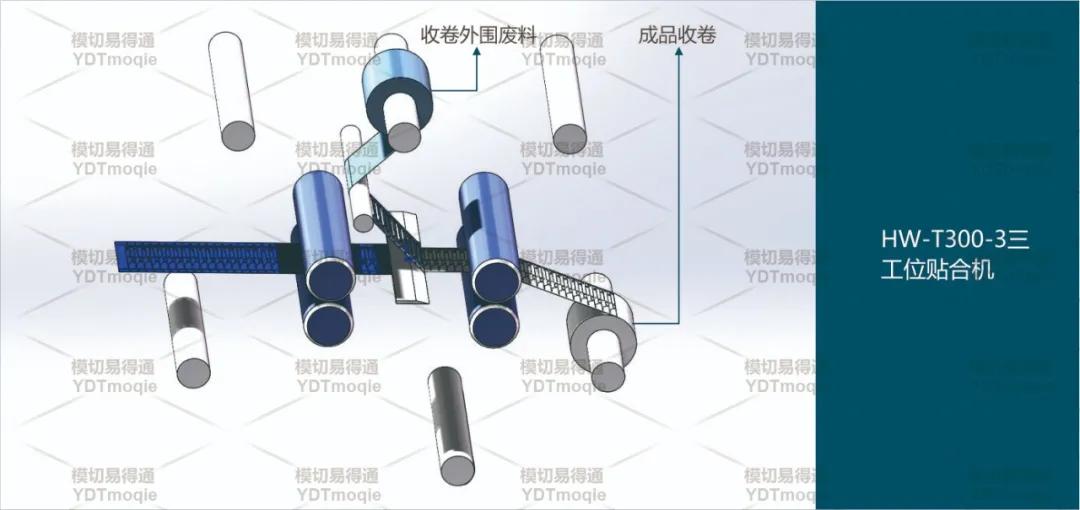

（5）贴合步骤：

在贴合机上排除产品外框废料,成品收卷。

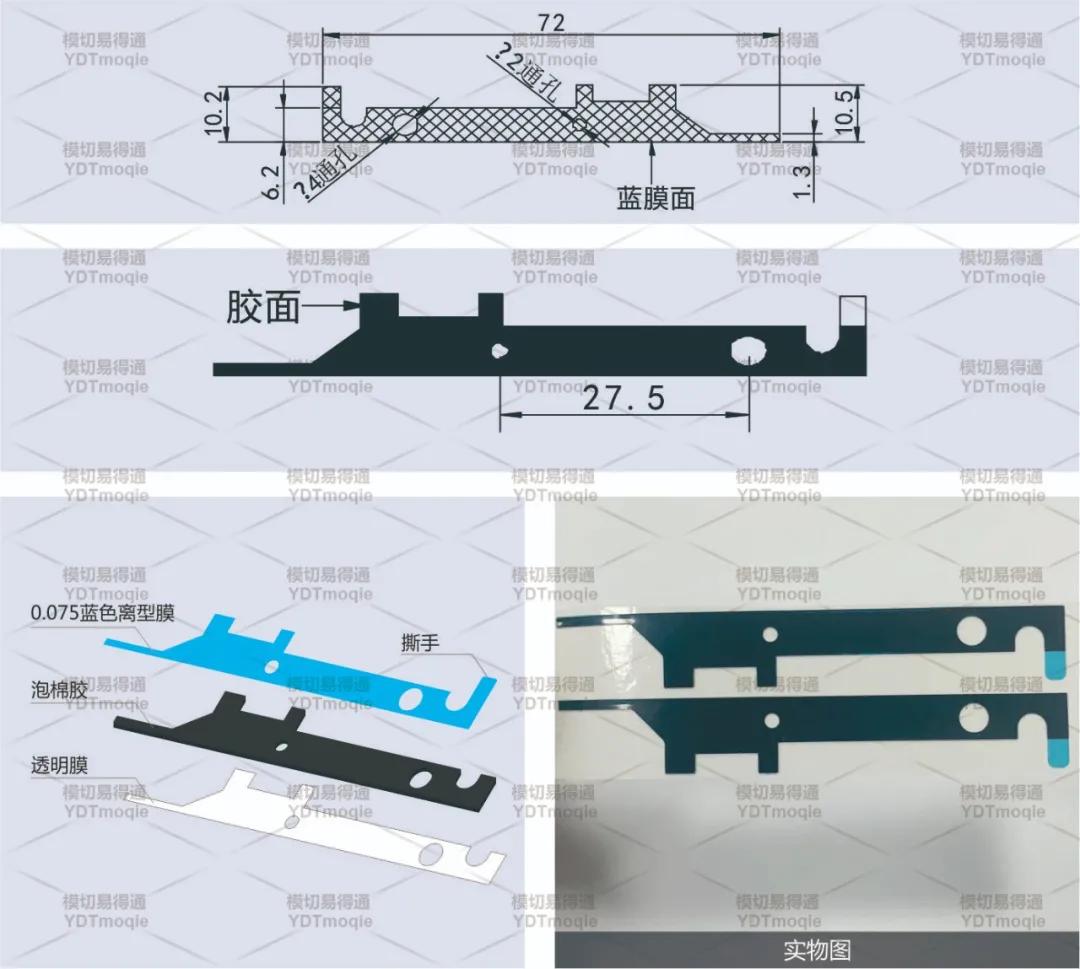

7、产品结构图样

模切设备介绍

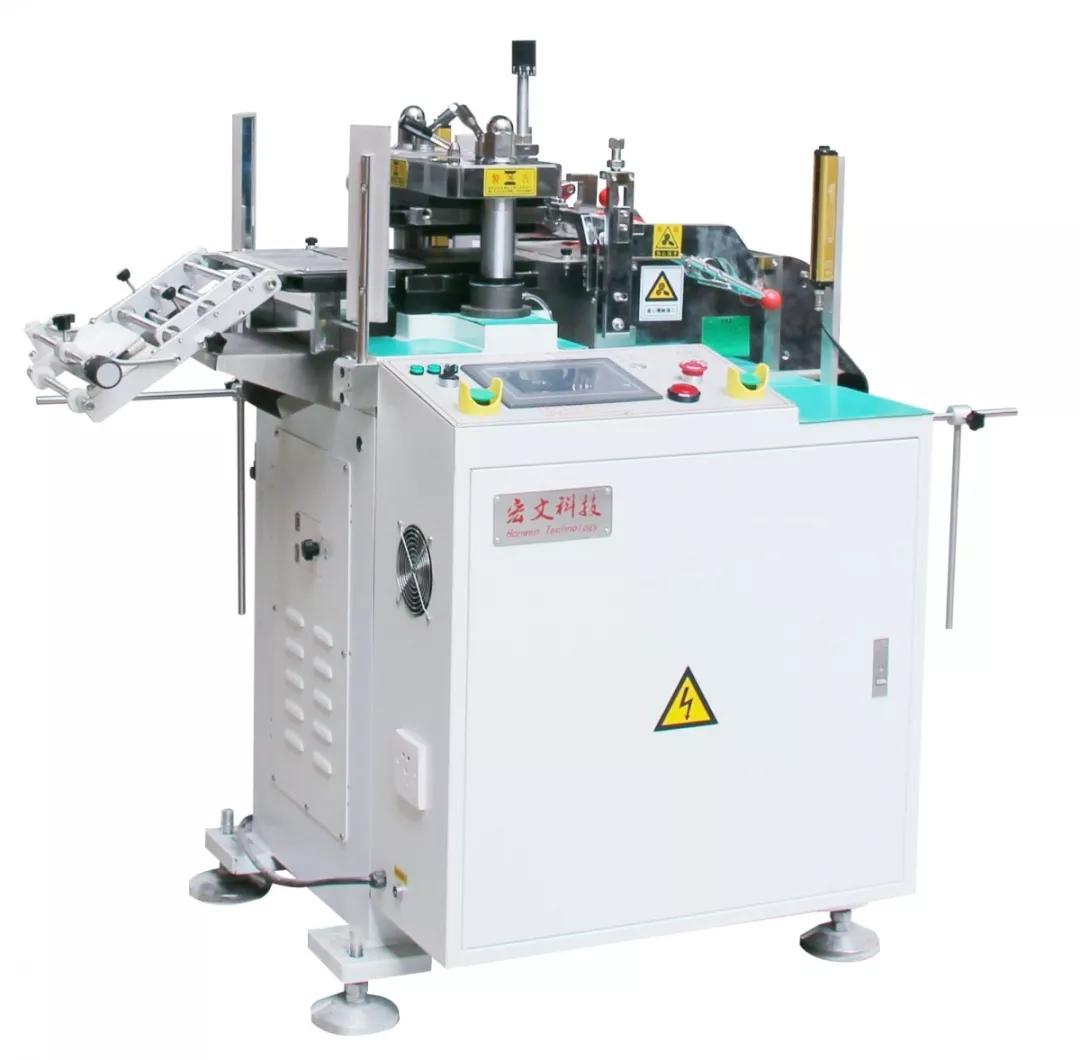

▲ HW-D200高速小孔套位模切机

性能特点：

1、采用电动调压，自动润滑系统

2、伺服电机带动，操作简单，噪音小

3、设备行程比较大，适用于各种刀模、模具

产品特点：

1、机架整体铸件，延长使用寿命

2、模切压力稳定性强，产品精度高，性能可靠

3、模切速度最高可达300次/分钟

适用范围：

双面胶、背光源、黑白胶、防水泡棉、防尘网、PE/PP/PVC等手机辅料产品

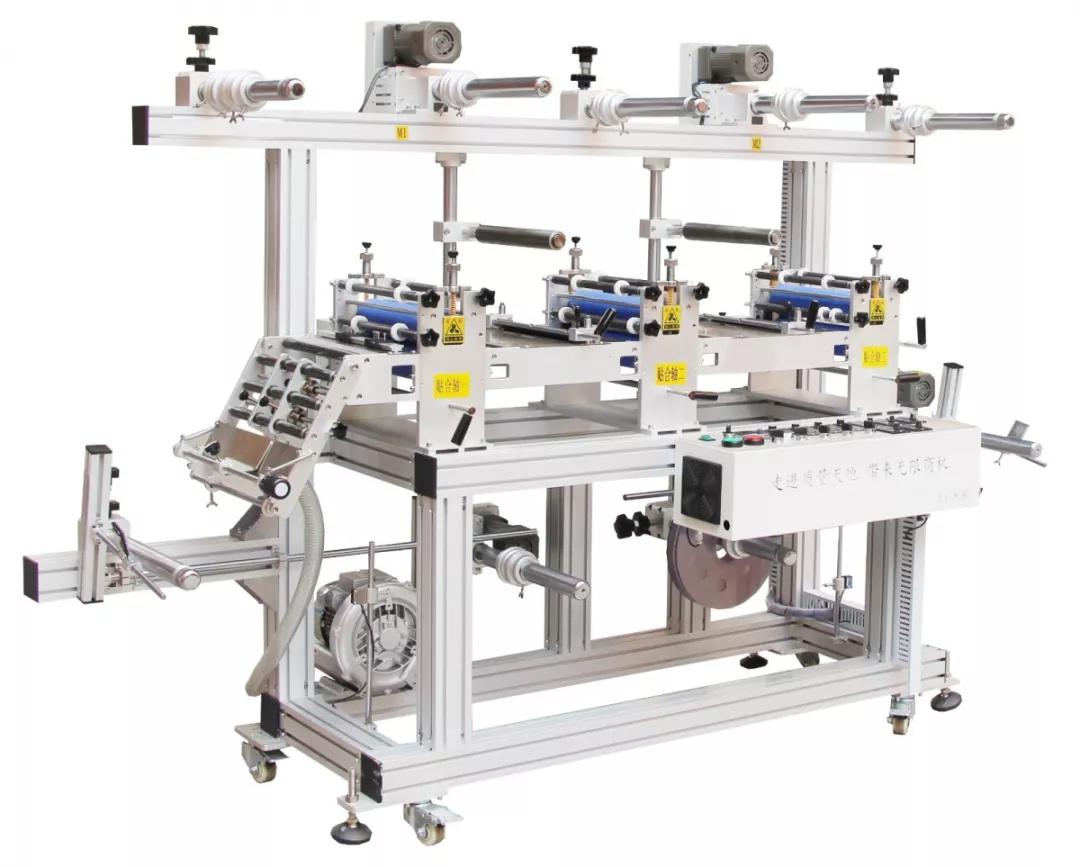

▲ HW-T320/420-3 三工位贴合机

产品特点：

多层、多条高精度复合机。送料-贴合-排废-贴合-复卷功能强大专业复合排废机。实现多层次结构的贴合、排废一次性完成的功能排废机。

性能特点：

放卷：磁粉制动器自由控制调节、使用方便简单。

收卷：磁粉离合器自由控制调节，实现独立调速。

机架：铝型材结构、长时间使用不生锈、无尘。

进料架：采用活动轴、防刮花。

贴合滚筒：硅胶材质，弹性好、防粘、无气泡。

整机：纯电路控制、贴合精度高、无气泡。

使用特点：

联机使用或独立使用均可，可与国内同类模切机、冲床、贴合线联机使用。
