Multisim14基础教程

一：介绍

Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

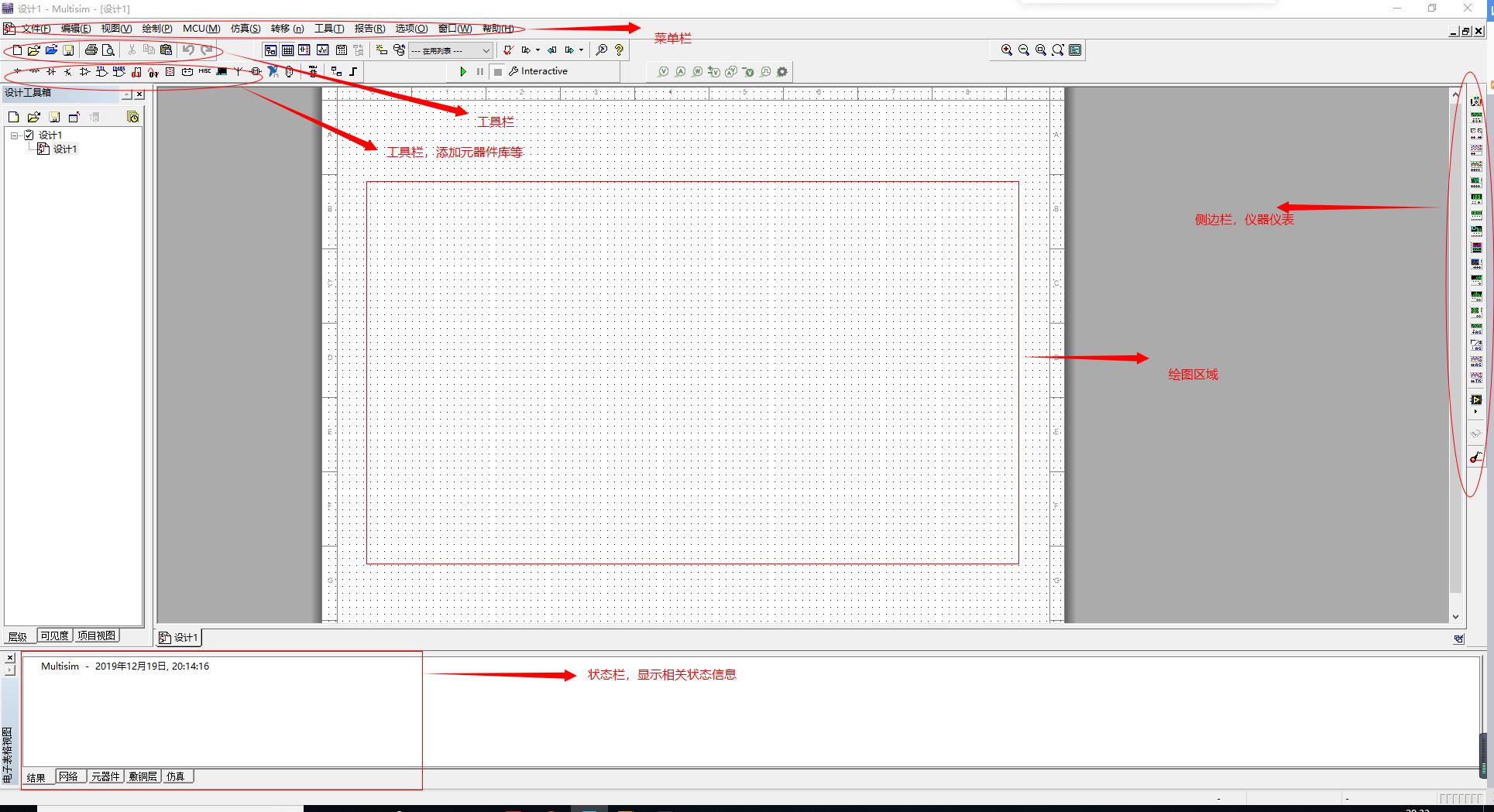

二：基本介绍

常用操作：

缩放：将鼠标放置绘图区，滚动鼠标滚轮，实现缩放。

连线：将鼠标放置元件引线的地方，自动出现十字光标，单击左键按住同时移动鼠标到目标引脚或导线，单击，连线完成。

三：设计基本流程

以设计一个最简单的LED开关电路。

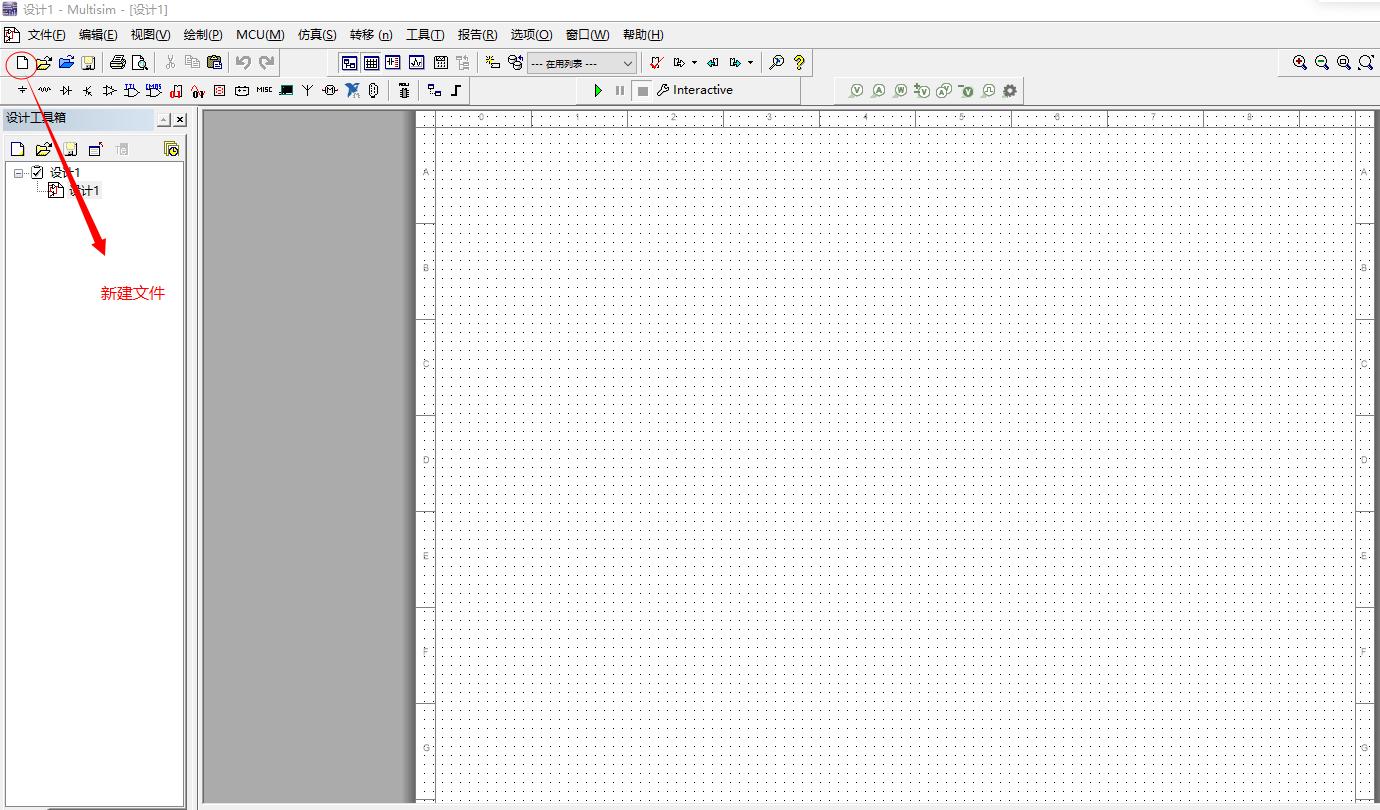

1：新建一个文件

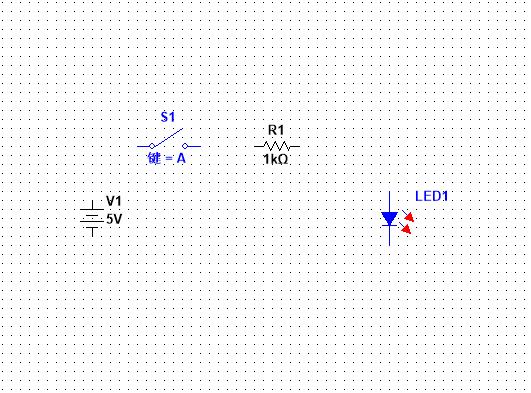

2：添加元器件

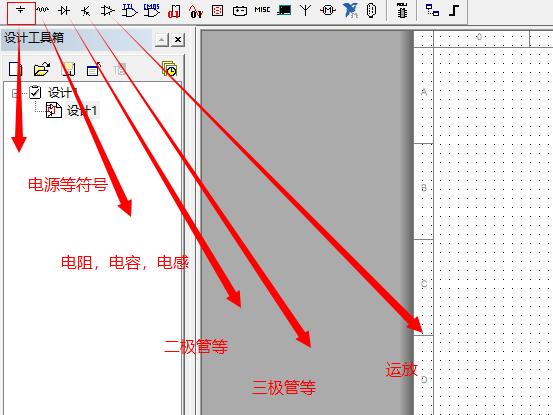

在工具栏中找到以下元器件工具：

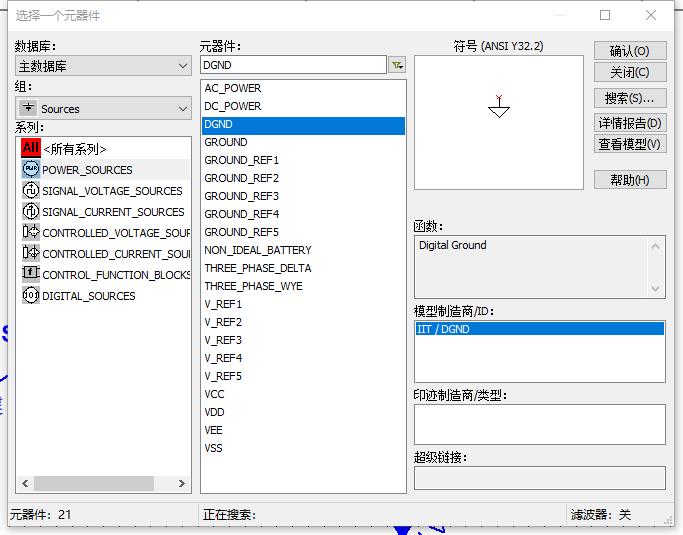

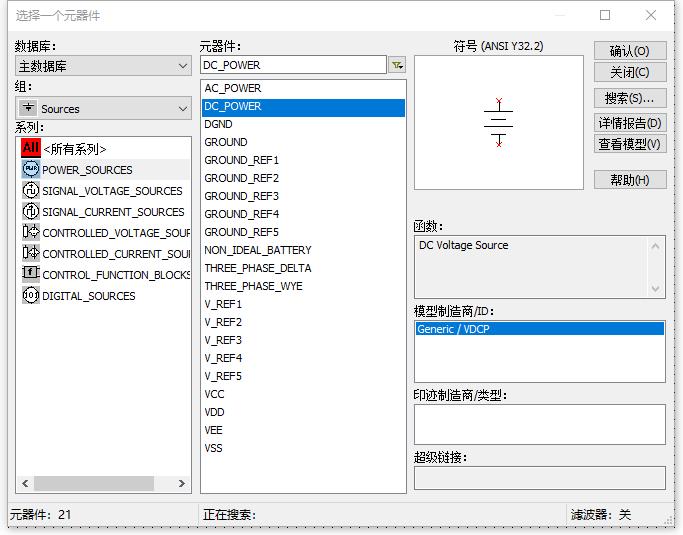

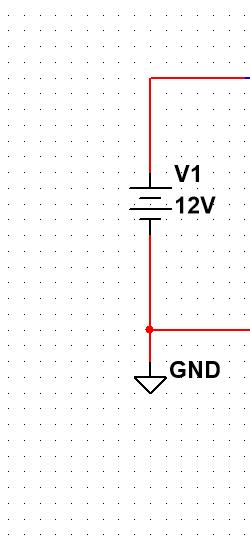

添加DC直流电源与地

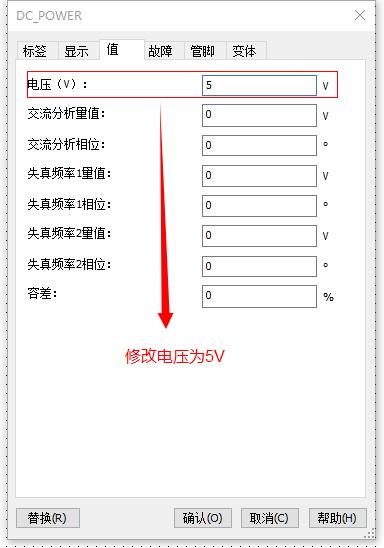

双击元件符号,修改电压为5V.

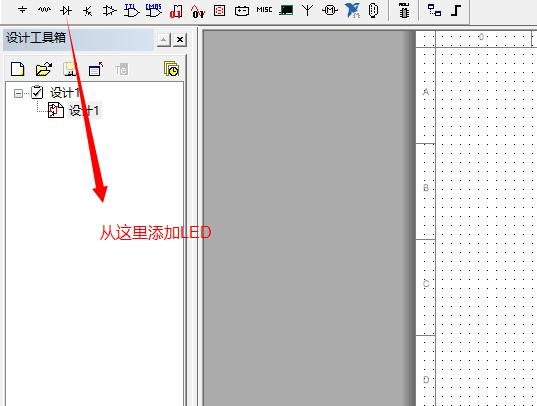

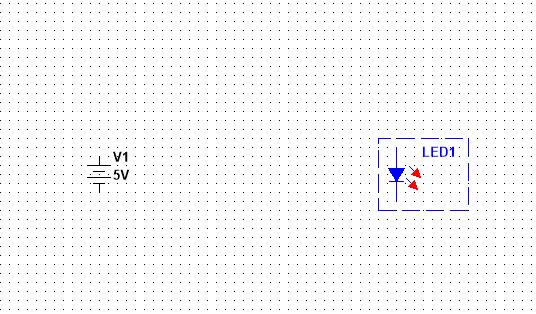

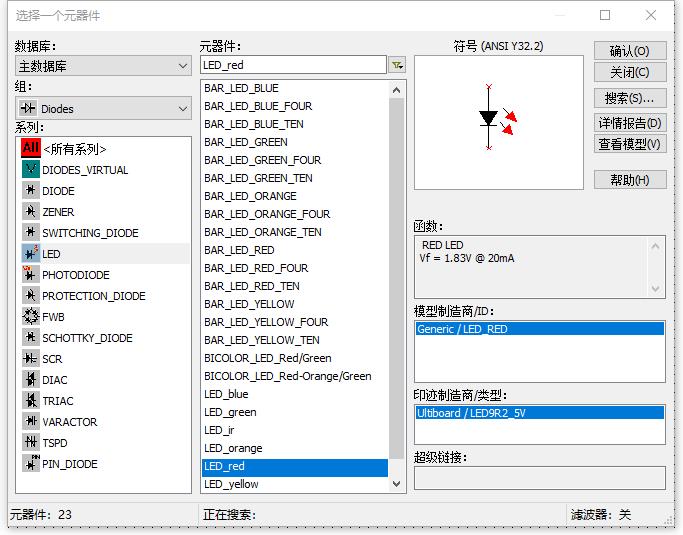

3：添加LED灯。

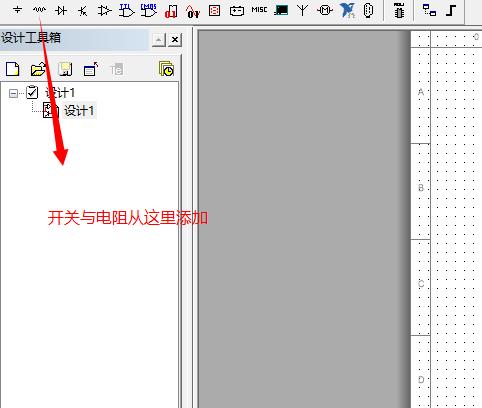

4：添加开关与电阻

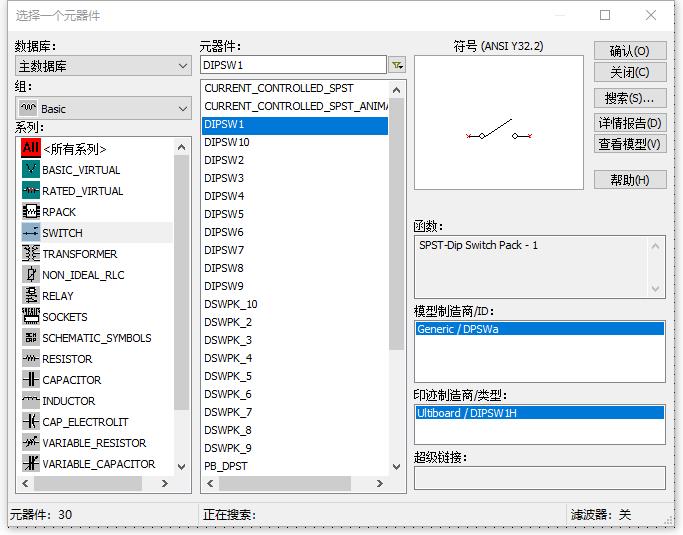

添加开关。

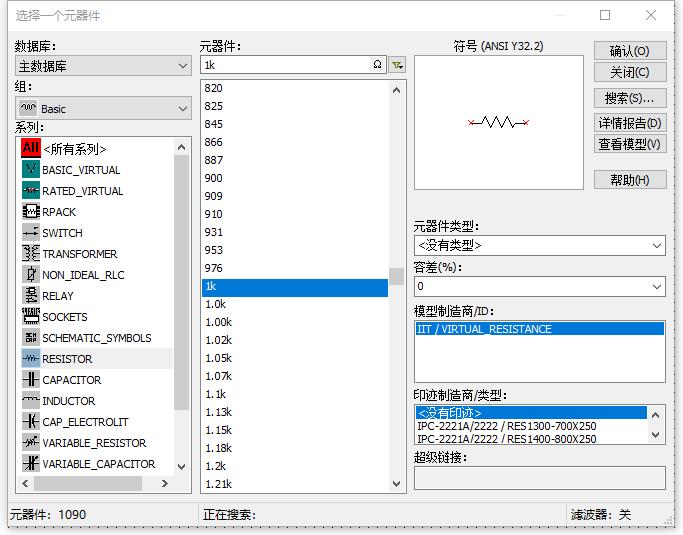

添加电阻。

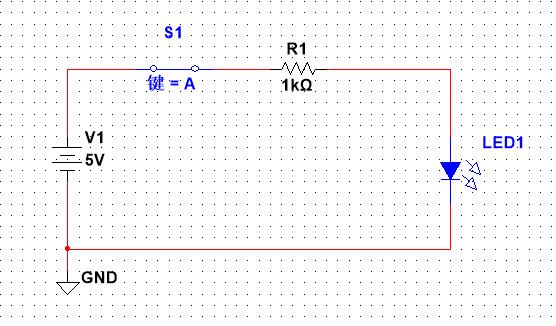

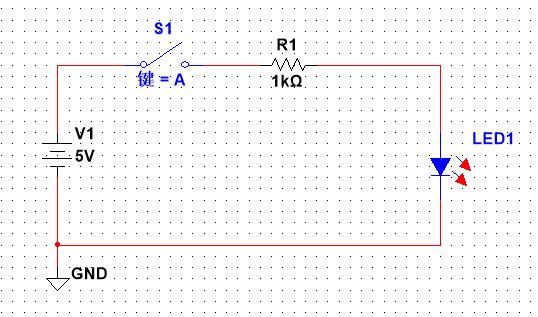

5：连线

关闭S开关

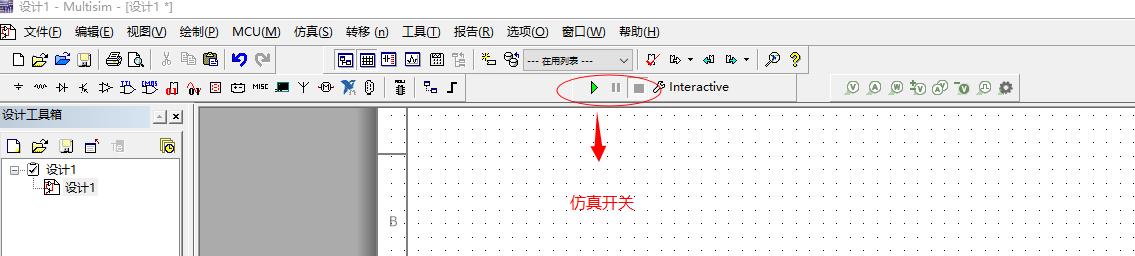

6：打开仿真开关

7：LED颜色没变，电路设计正确LED亮红色。

8：找原因

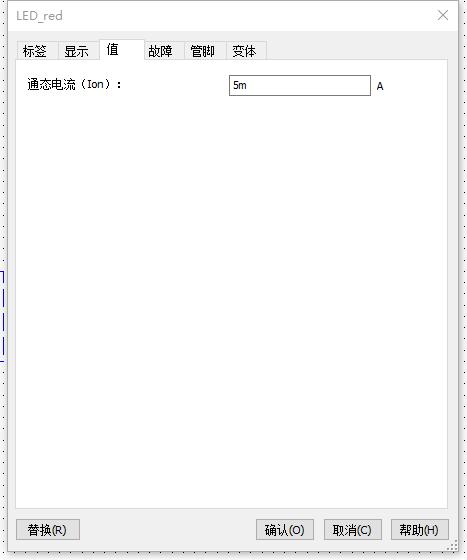

双击LED，查看通态电流（导通状态电流）

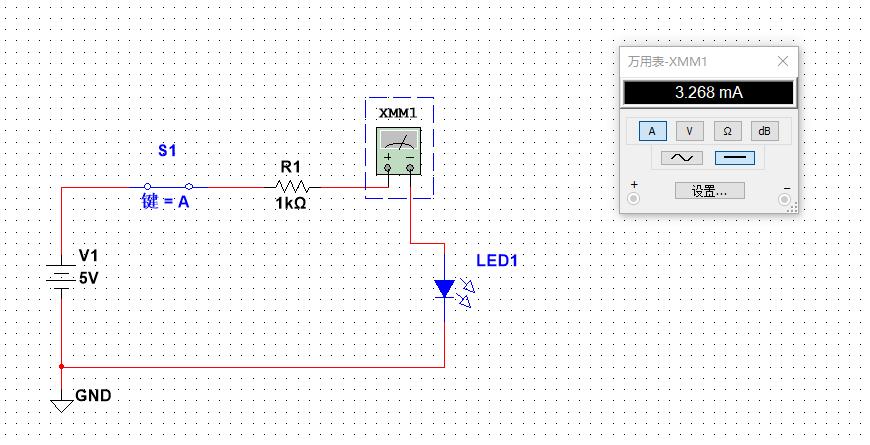

在电路中串联电流表，选择电流项，再次仿真

发现LED导通电流为5MA,而实际该电路电流才3.268MA。所以不亮。

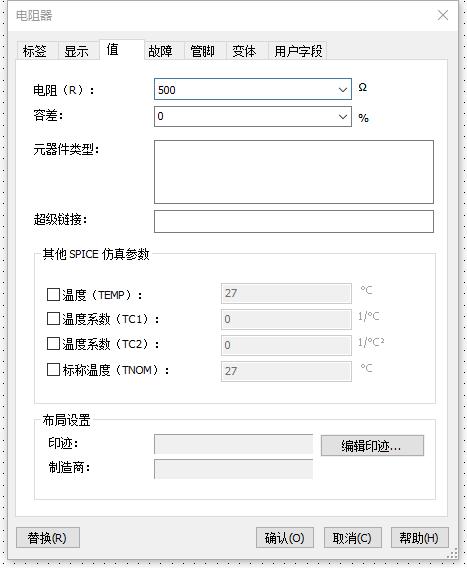

9：修改电阻为500欧姆

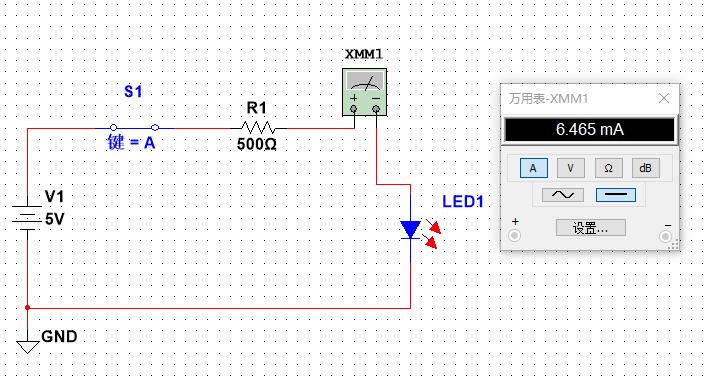

10：再次仿真：LED发红色光，电流为6.465MA。

完。
