1.首先说一个很多人错误的认识，就是无功功率补偿柜可以省电省钱，这是错误的。无论有功功率还是无功功率全部取自电网，这部分钱都是用户花钱。无功功率补偿的作用是提高功率因数，最终目的是提高整个系统的有功输出。如果功率因素不达标，电业局就会在你电费里罚你钱，你补偿了，功率因数0.95以上就不罚款了。
2.设计的时候建议每个回路电容不要超过30KVAR,每个回路电容要平均一下。有些人想法是用几个小的电容，再配置几个大容量电容，想法很好，现实不是你想的，控制器没有编程功能，只能循环投切，如果你要用手动补偿固定在小电容上，就达不到效果，也可能过补偿。
3.如果是用在矿山这些场所，谐波很大，一定要加电抗器，电抗率7%。如果是居民用电还好说，但是加电抗器的柜子也不能保证一定用电安全，因素也很多，设计导线小，过电压，超温等。

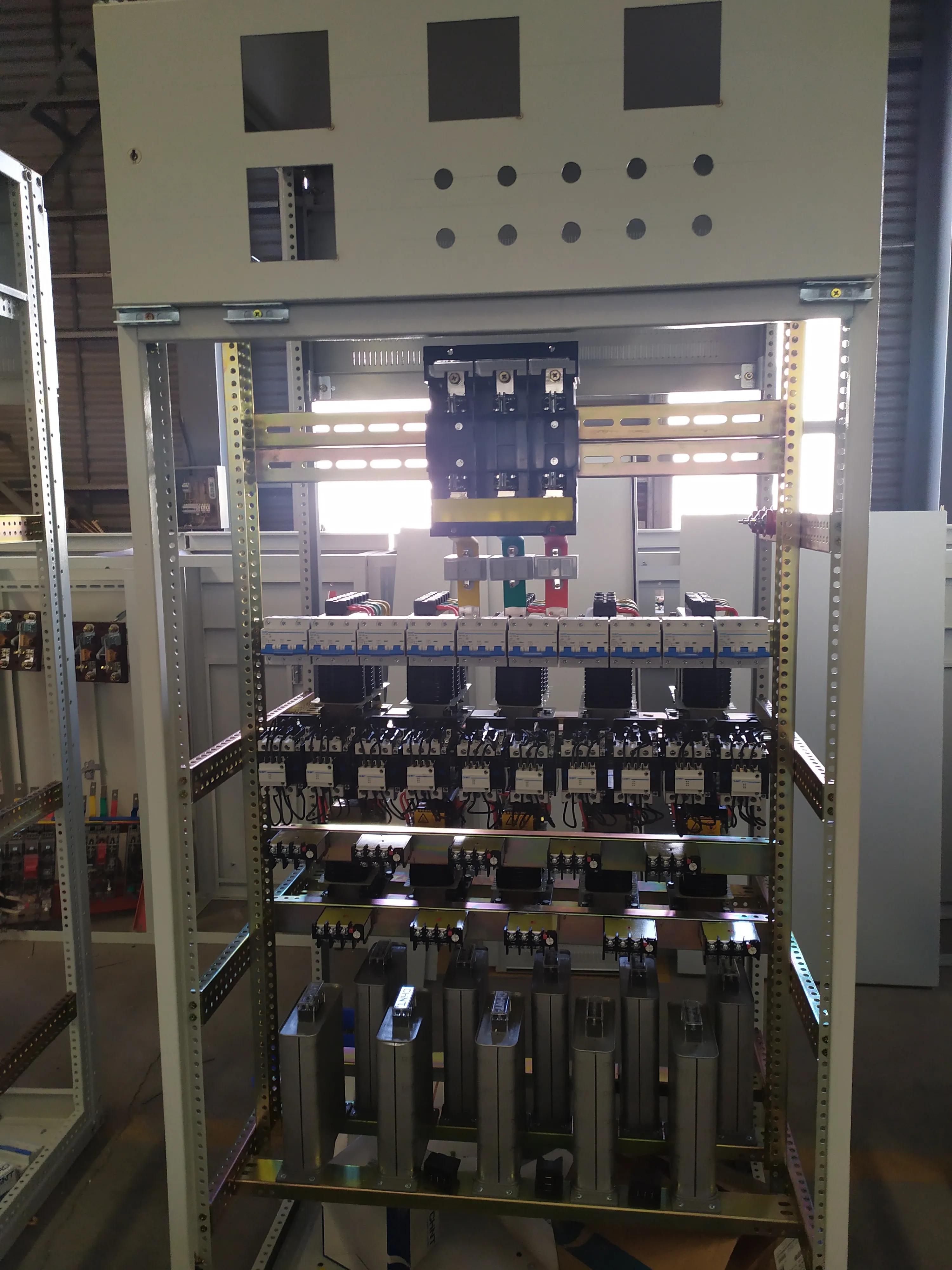

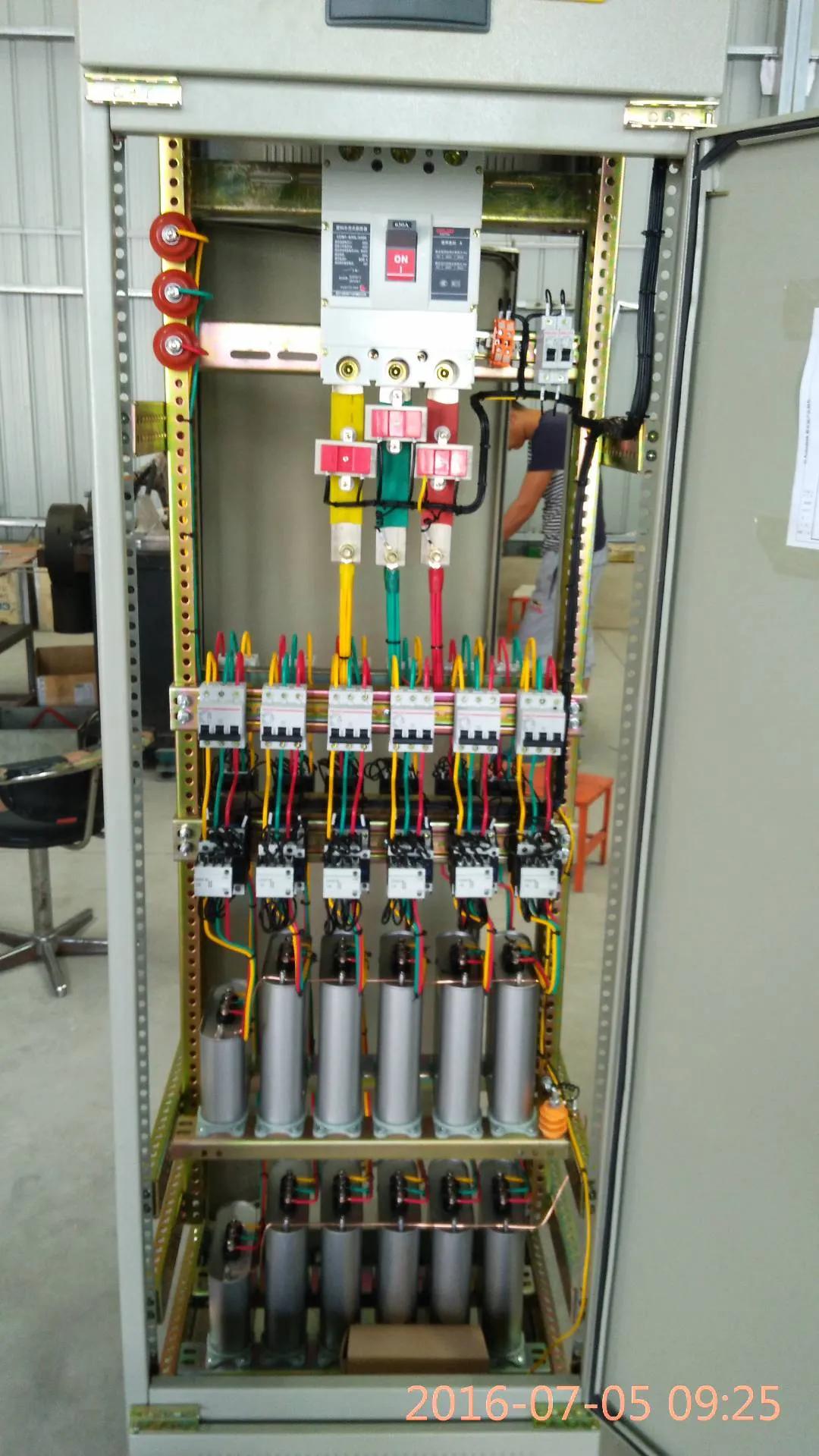

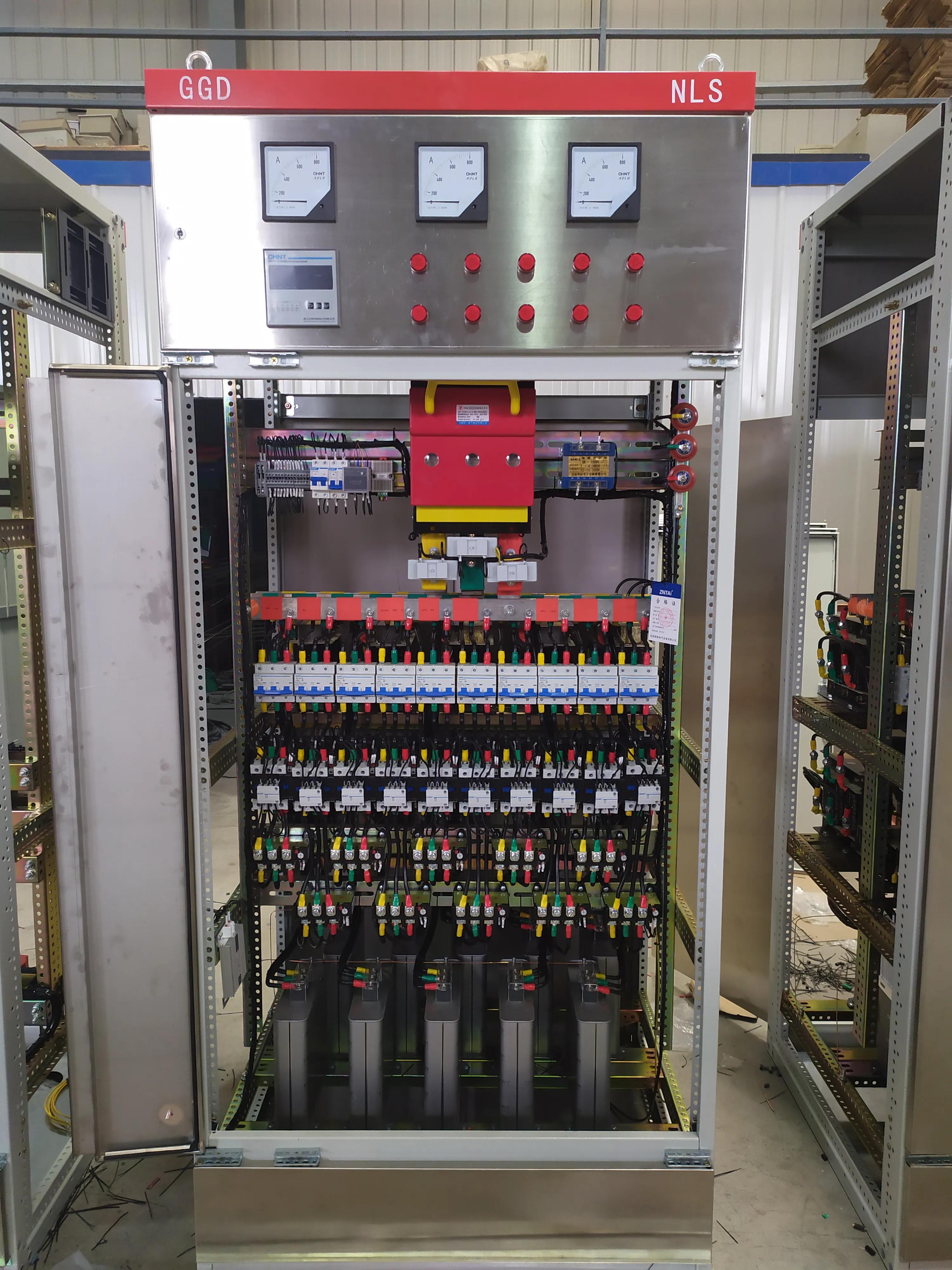

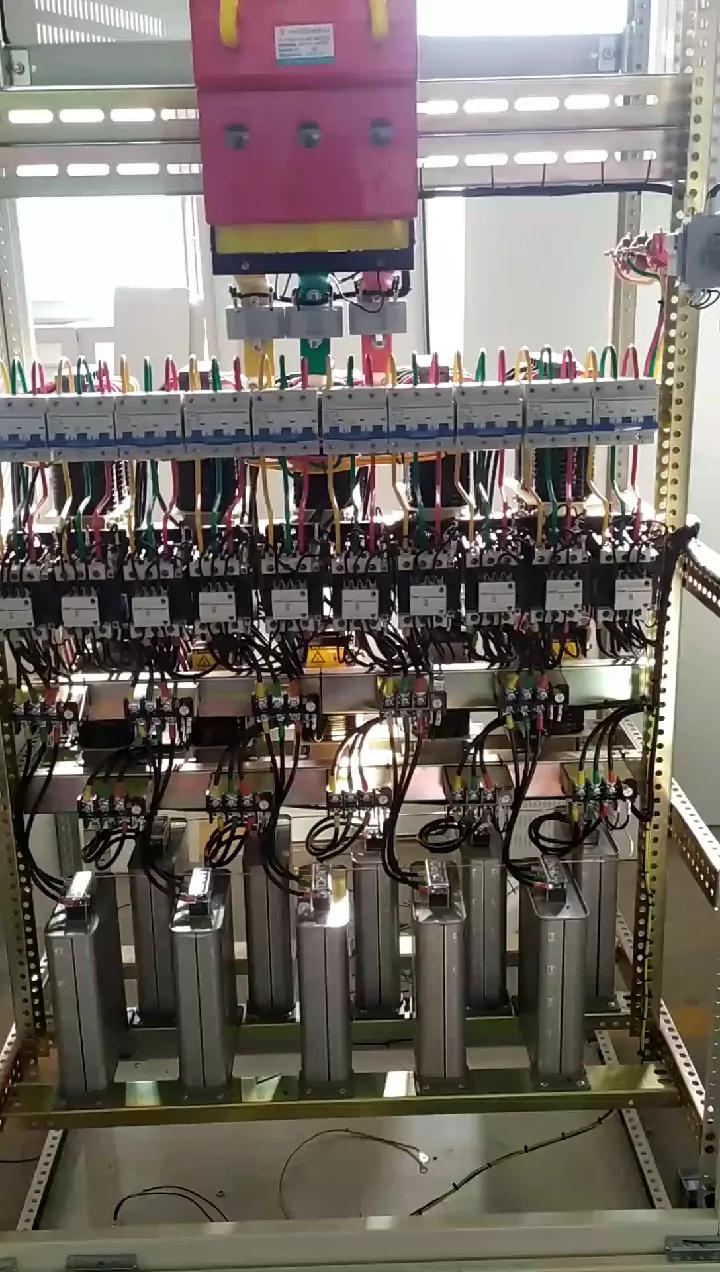

4.以300Kvar补偿柜为例，我一般分成10路。每一路30Kvar,因为国产功率因素控制器一般都是，6路，8路，10路控制。
下面是元件选用
30*1.45=43.5为电容器额定电流
1)43.5*1.5=65.25为考虑电容投切时候涌流，电容可以在1.1倍额定电压下运行，以及温度等因素的影响，乘1.5倍额定电流或者2倍系数，来选择分路开关。所以我选80A微型断路器。当然熔断器是最好的，分断能力高，也是标准方案。但是现在都用断路器，就入乡随俗吧。你选100也OK.
2)接触器要选电容型接触器CJ19-63，这个查表就能看控制多少千乏电容器，注意要留一些余量。同时也要注意不同牌子同样规格控制电容器容量也有区别，比如正泰CJ19-32能控制20千乏电容，德力西得用CDC9-40.
3)热继电器到底放不放，我认为最好放。一路有故障马上切除，不会造成事故扩大。外国像ABB，施耐德这些厂家标准方案是没有热继电器的。但是人家元件过硬啊，你拿什么比，所以说还是加上为好。
4)电容器就是按容量选30千乏。BZMJ0.4-30-3,如果加电抗器，电容要选450V电压BZMJ0.45-30-3
5)总开关选择300*1.45=435，考虑到涌流这些因素，选HR5-630/3应该可以了，这个参考一下ABB或施耐德选型手册也可以，基本都是这么算的。还有主回路要加3个小避雷器。
6)如果是智能电容器就分共补和分补了，就是三相补偿和单相补偿，单相补偿不低于补偿20%，控制器也分共补分补型。电容器分单相，三相，带电抗，不带电抗。
7)注意电流取样和电压取样要不同相序。
8)导线的选择，电流不能低于分路开关的电流，稍微大一档没有关系，一般现场发生事故绝大多数是导线截面积小，长时间发热把导线烧化，造成事故。
