前言 此次分享一台华硕 TUF GAMING GT502 *药弹**库机箱的装机，作为一款“海景房”机箱，GT502在保持左右双仓结构设计和正侧双面钢化玻璃的设计的基础上，增加了不少TUF设计元素，贴合“*药弹**库”的名称。机箱内部空间充裕，拥有强大的兼容性，支持各种规格型号主板，显卡最大支持到400mm，CPU散热限高163mm，支持最多3个360冷排，支持最多13个12cm风扇，非常适合展示风格的装机，机箱顶部设计有承重提手，方便移动机箱，免工具拆装设计也提升了维护的便利性。装机硬件方面，平台为锐龙5 7600X + X670E + RTX 4090，主板使用了华硕 ROG CROSSHAIR X670E GENE，高端纯血ROG主板，显卡使用了影驰 GeForce RTX 4090 金属大师 OC，性能非常突出，内存方面使用了金士顿新推出的支持EXPO内存超频认证的DDR5灯条FURY Beast RGB DDR5 6000，拥有较高的频率，电源使用了华硕 ROG STRIX 雷鹰 1000W，带RTX 4090显卡无压力，一体式水冷散热选择了华硕 ROG STRIX 飞龙 二代 360，机箱风扇使用了利民的TL-B12S。 配置清单：
|
处理器 |
AMD 锐龙5 7600X |
|
主板 |
华硕 ROG CROSSHAIR X670E GENE |
|
内存 |
金士顿 Fury 野兽 Beast EXPO DDR5 RGB 6000 16GB × 2 |
|
显卡 |
影驰 GeForce RTX 4090 金属大师 OC |
|
固态硬盘 |
金士顿 KC3000 1TB |
|
散热器 |
华硕 ROG STRIX 飞龙 二代 360 |
|
风扇 |
利民 TL-B12S × 7 |
|
电源 |
华硕 ROG STRIX 雷鹰 1000W |
|
机箱 |
华硕 TUF GAMING GT502 *药弹**库 |

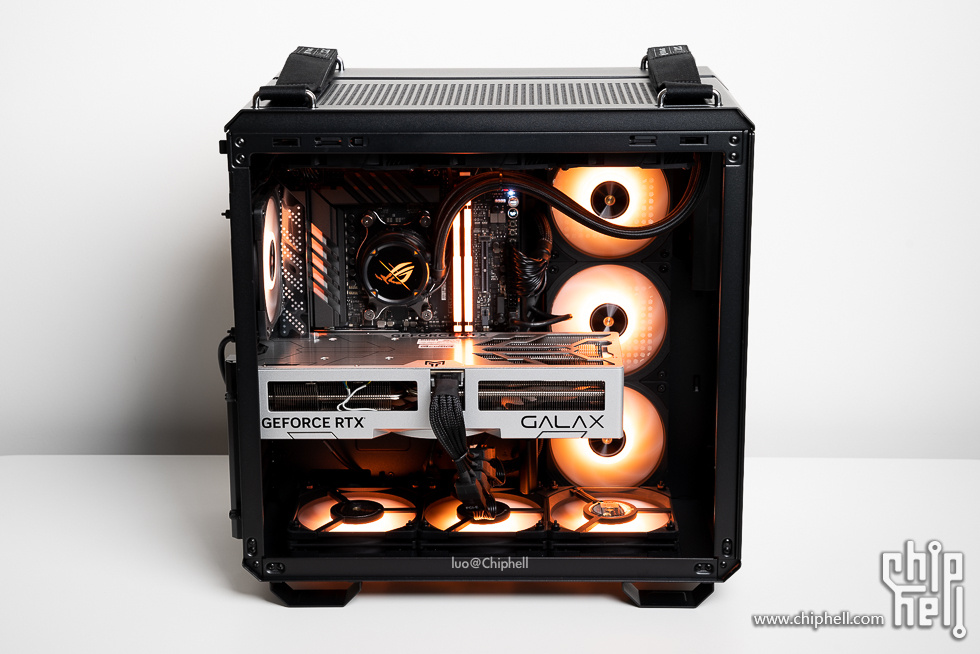

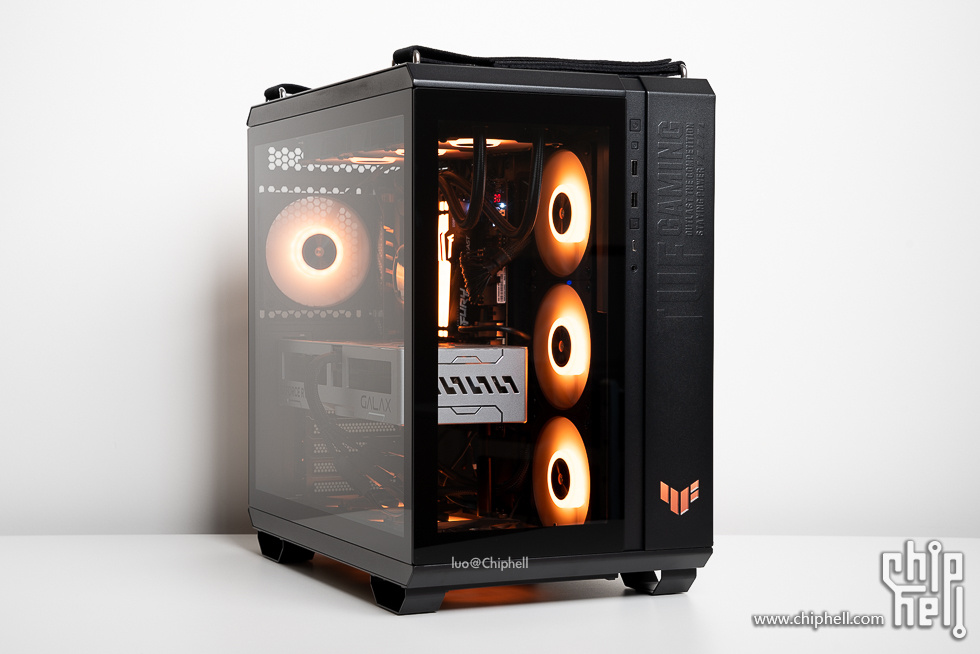

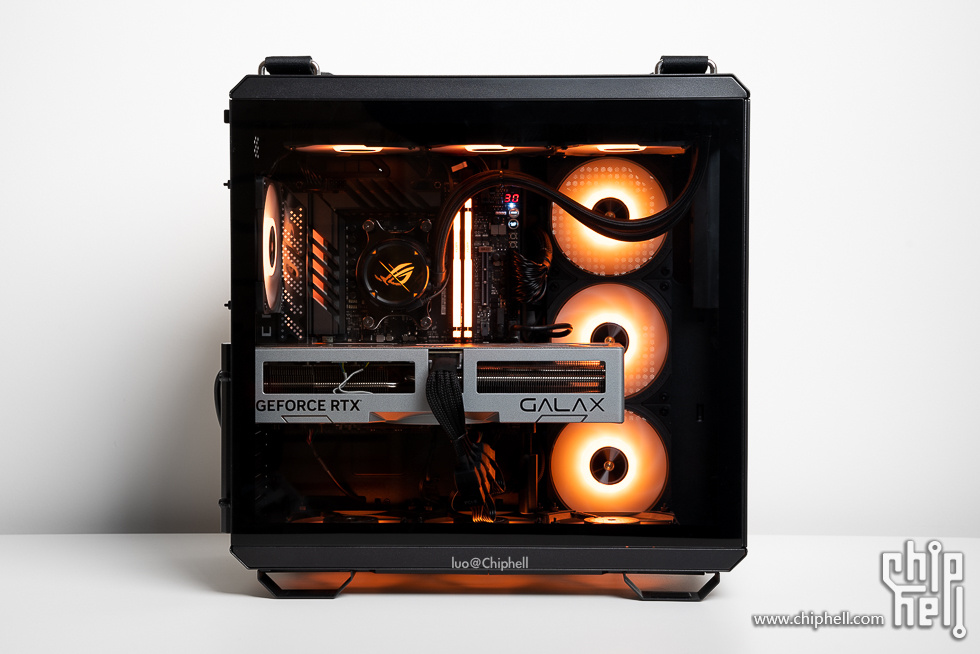

整机展示 整机运行效果，灯效统一成橙色，整体为黑金主题。
机箱前面板上的TUF logo，带有RGB灯效，可实现神光同步。

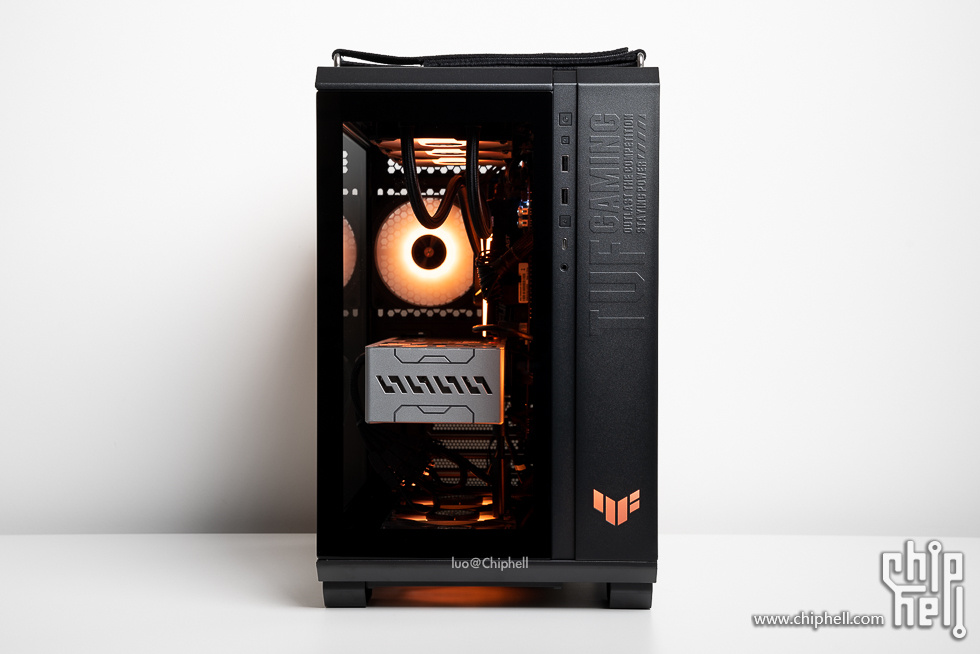

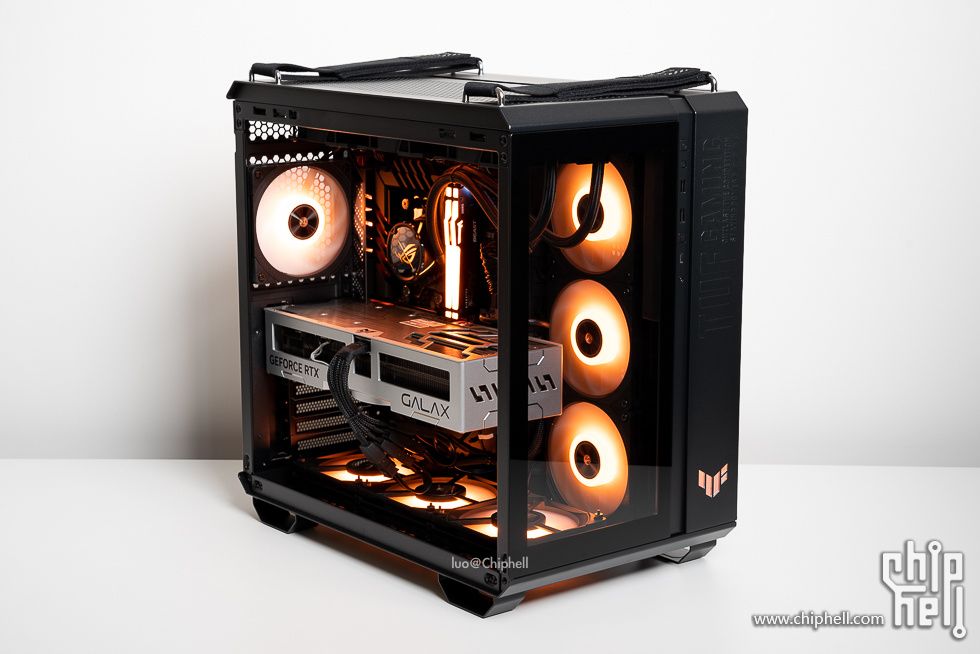

此次装机使用的是黑色GT502，同时还有白色版本可供选择，个人认为黑色版本更适合*药弹**库的名称。机箱风扇位塞满，使用一体水冷散热方案，灯光统一成橙色，整体黑金主题，硬件平台为目前最新的R5 7600X + X670E + RTX 4090。

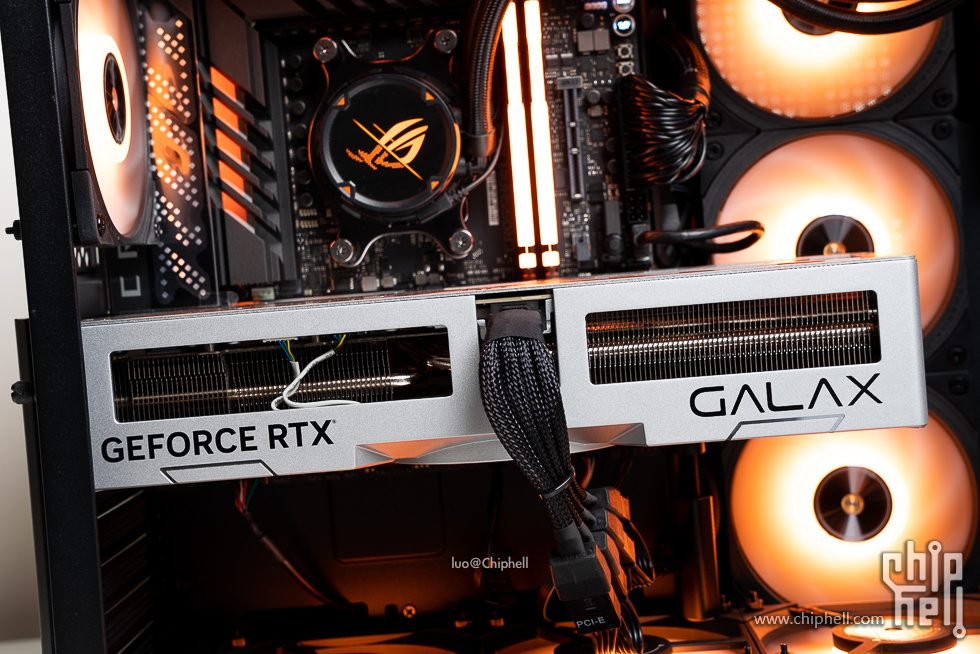

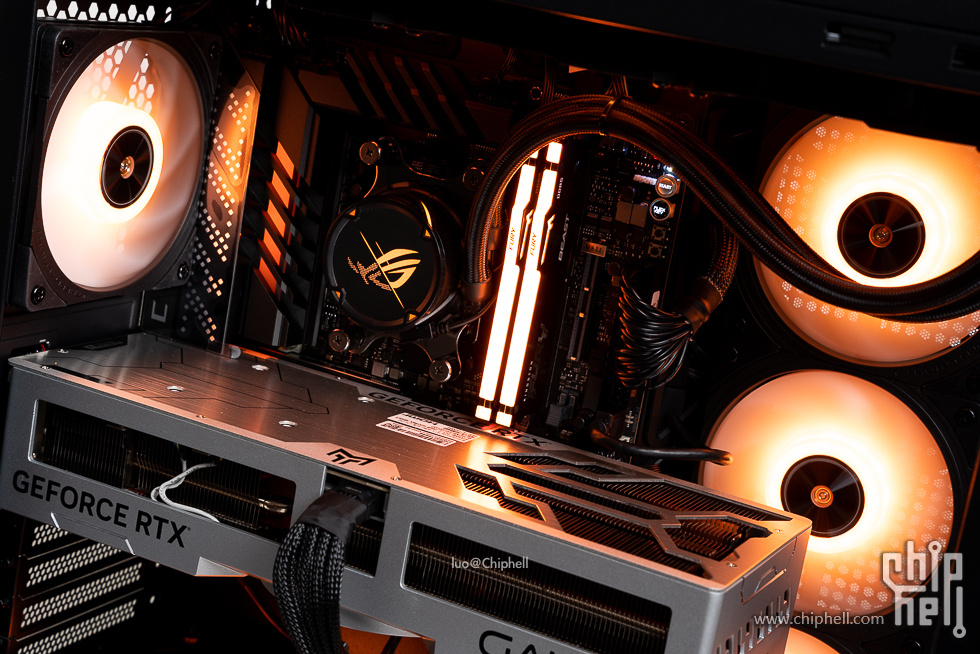

主要硬件部分，可以看到显卡体积非常大，不过金属外壳非常有质感。

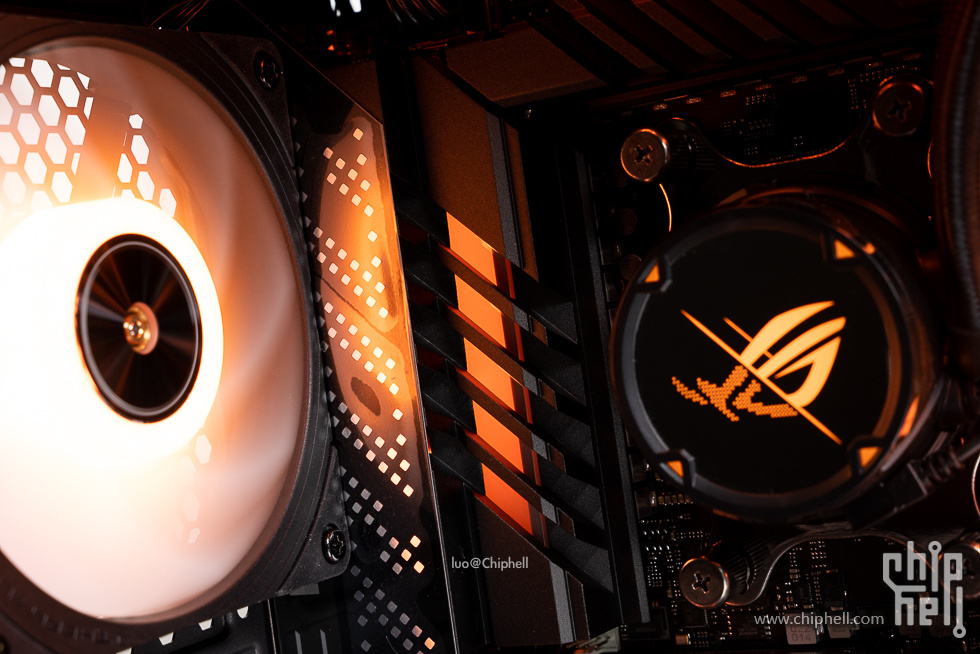

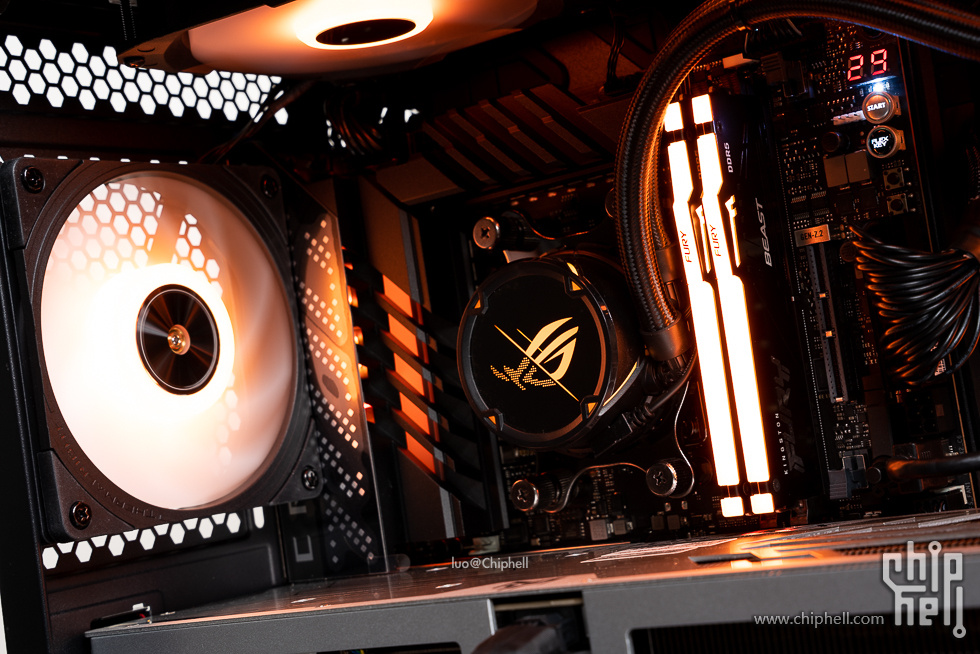

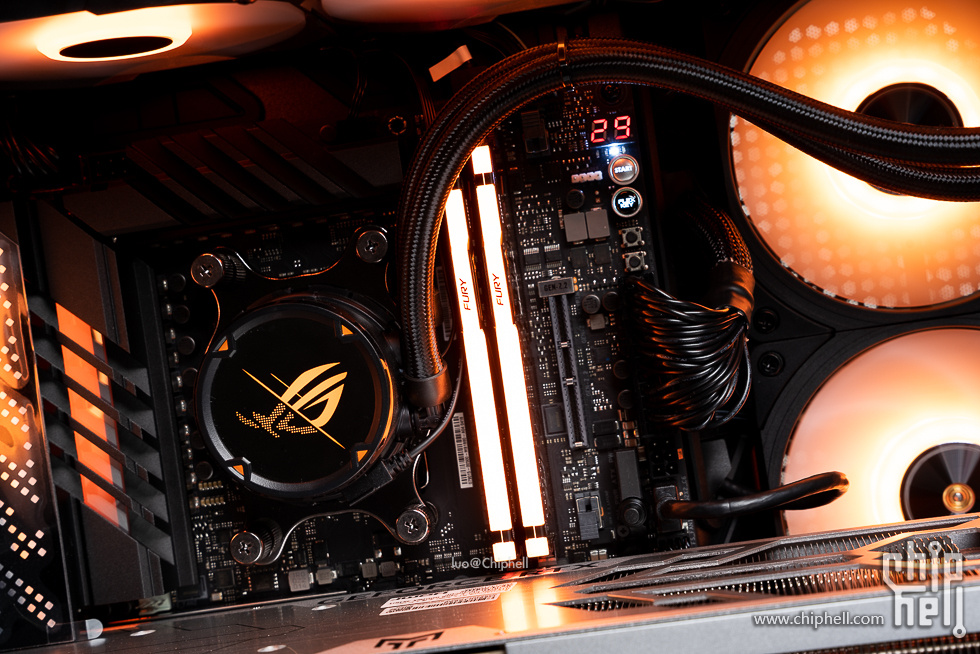

带有ROG logo的水冷头，低调的奢华。
内存部分，使用的是支持EXPO的野兽，顶部的灯带灯效非常柔和。
主板接口保护罩上的灯效，质感十足。
机箱尾部风扇。

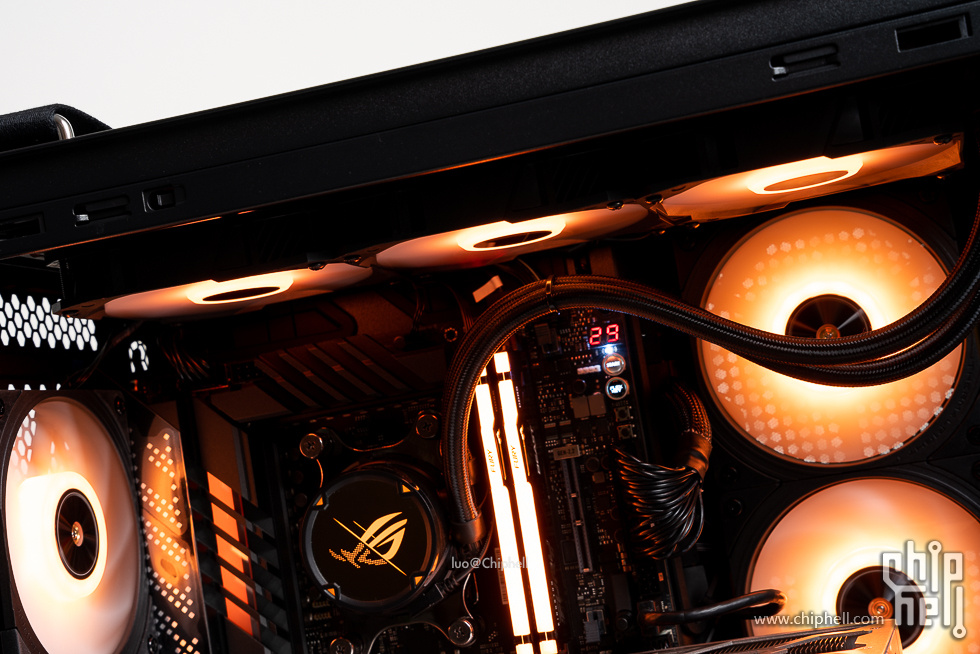

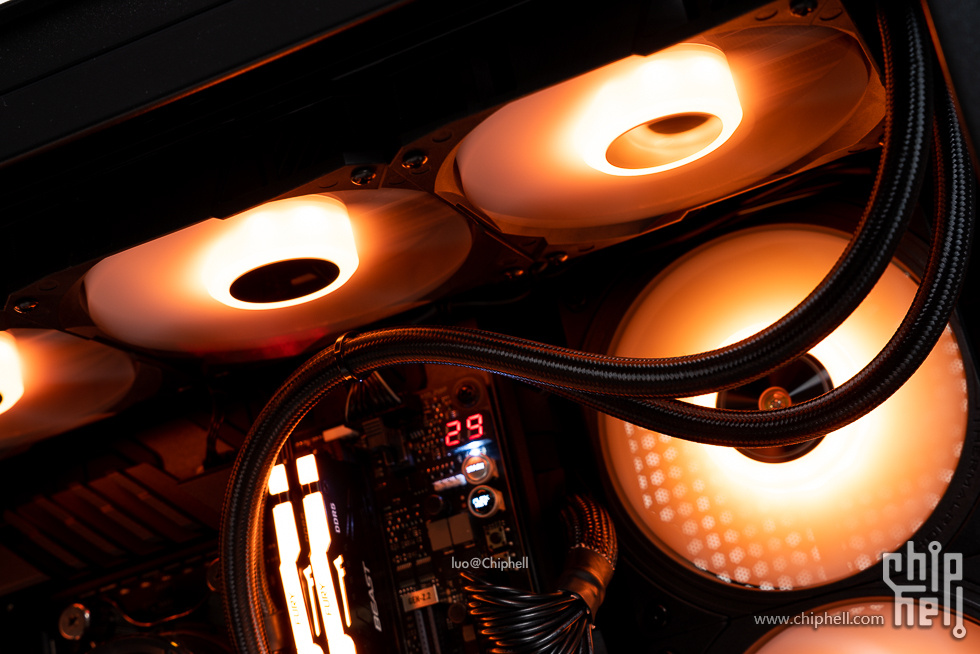

360冷排安装在机箱顶部。
水冷管走管。

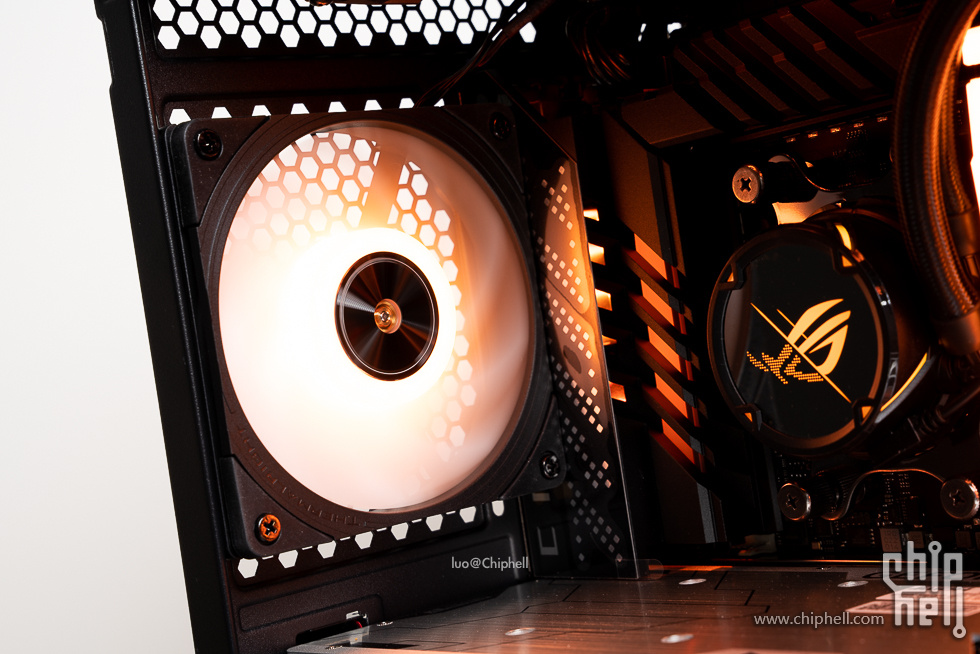

机箱侧面的风扇，作为排风。

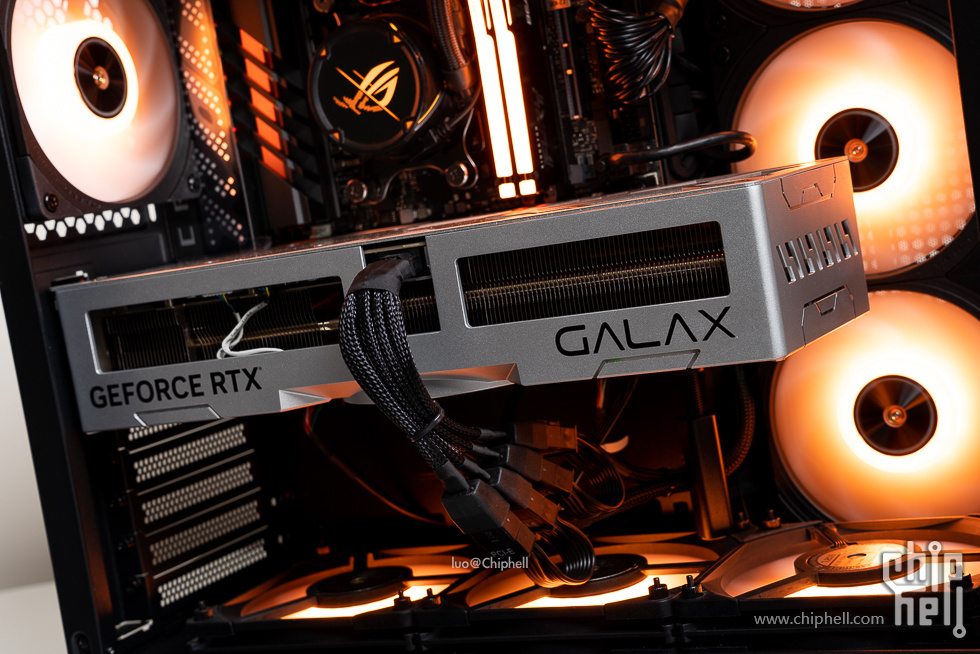

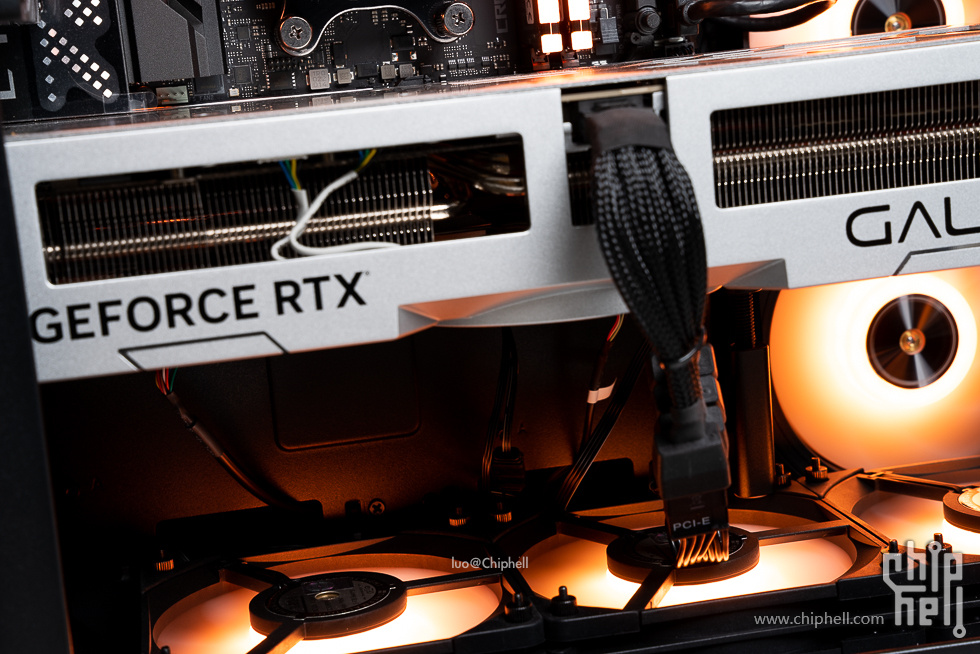

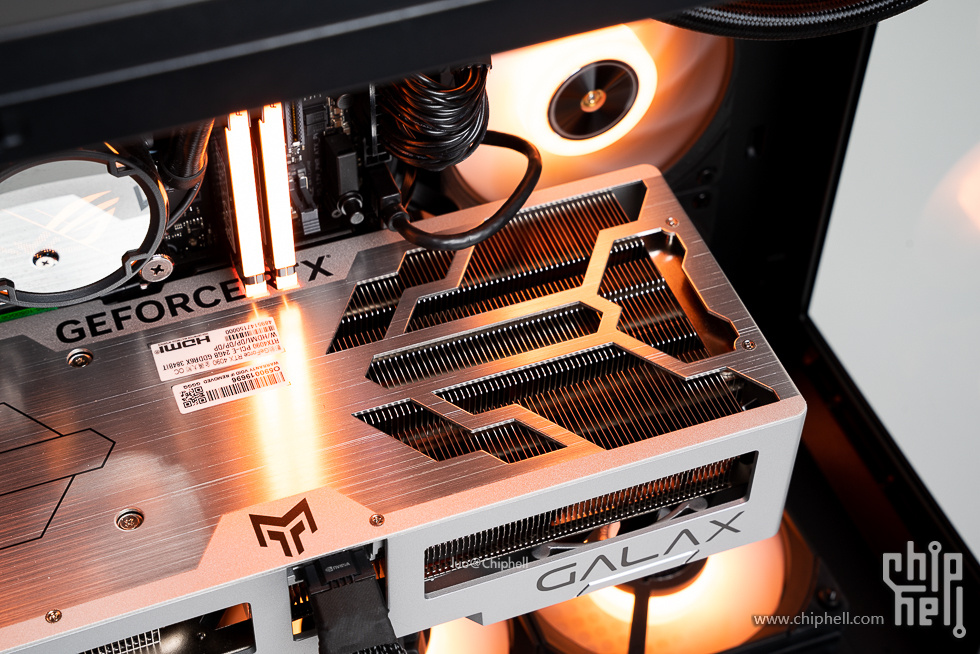

显卡部分。

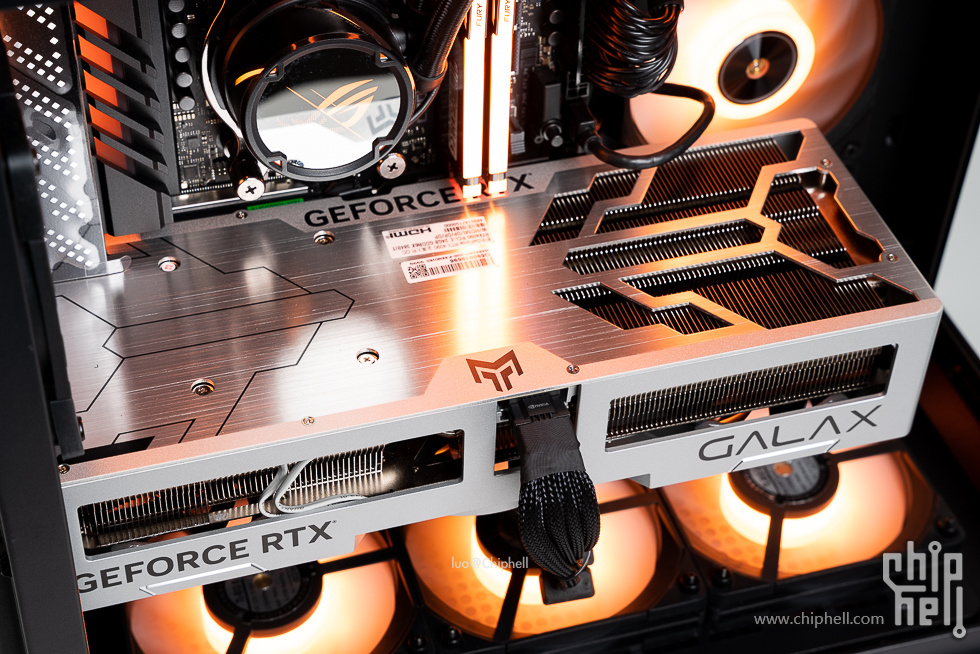

体积非常大，使用了一个显卡支架，防着下垂。
全金属背板，金属拉丝质感拉满。
显卡前部的贯穿开孔。
机箱底部的三把风扇，作为进风风扇。
主板跳线部分。
关灯后机箱内部一览。
背线部分。

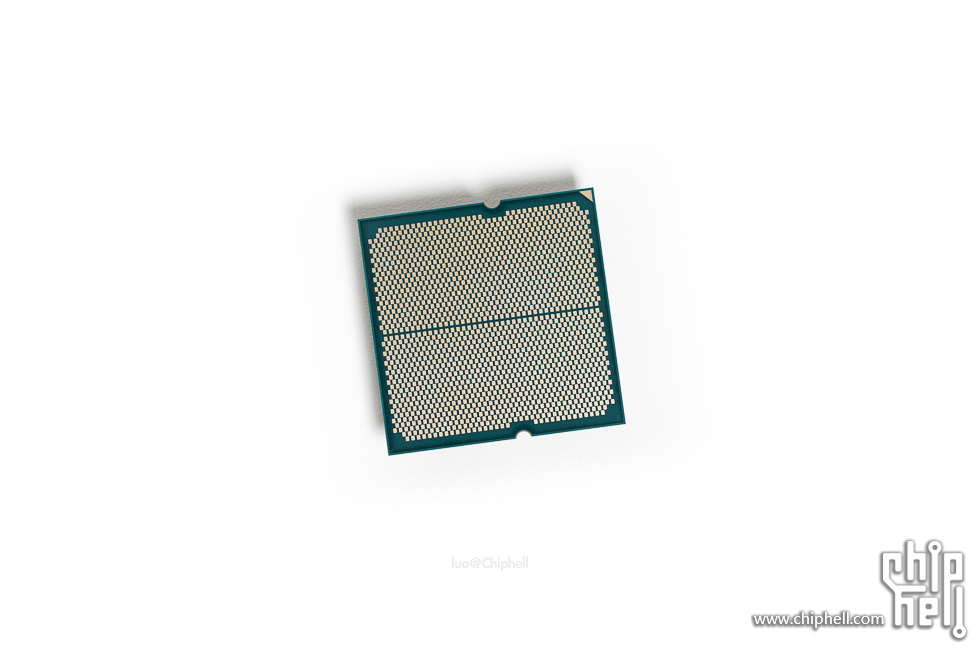

配件展示 AMD 锐龙5 7600X。

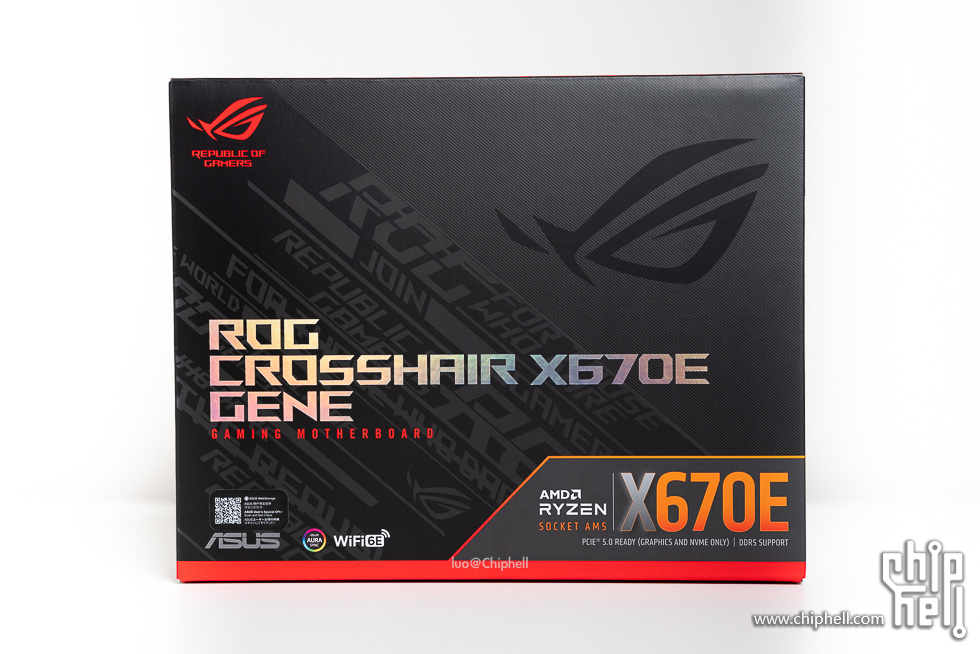

华硕 ROG CROSSHAIR X670E GENE，标准的ROG包装风格，正面包括产品型号、芯片组、支持特性等信息。
包装背面，包括主板照片、特性说明和规格参数。
采用开合设计，上盖内侧有ROG logo，下方的主板盖子从透明变成了黑色。
附件方面包括说明书、手册、ROG贴纸、手绳钥匙圈。

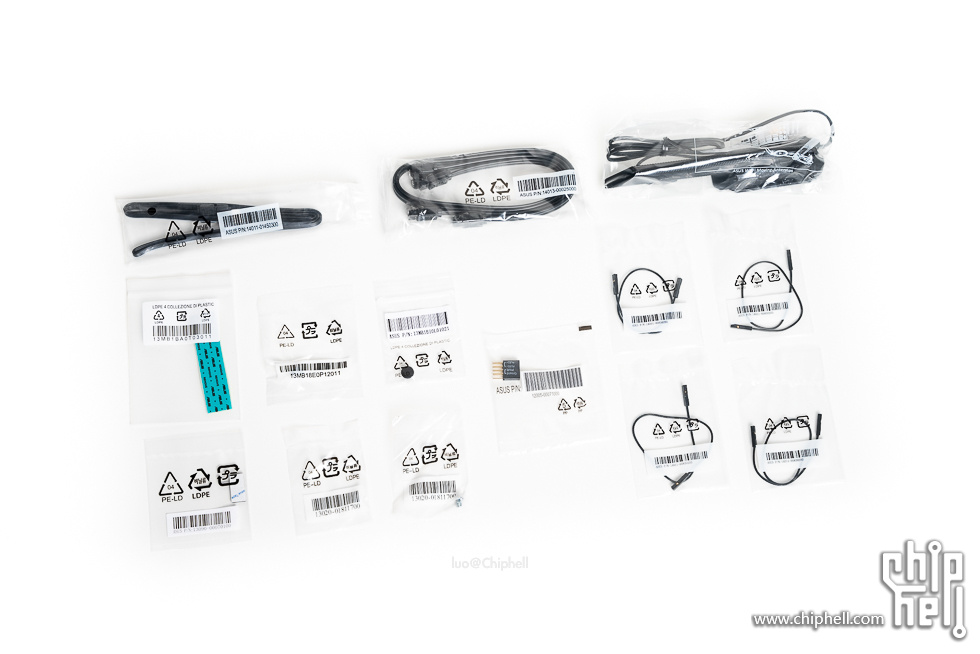

ARGB连接线、2条SATA线、无线网卡天线、导热贴、M.2螺丝包、跳线接头和测温线。
ROG True Voltician监控模块。
金属简易显卡支撑架。

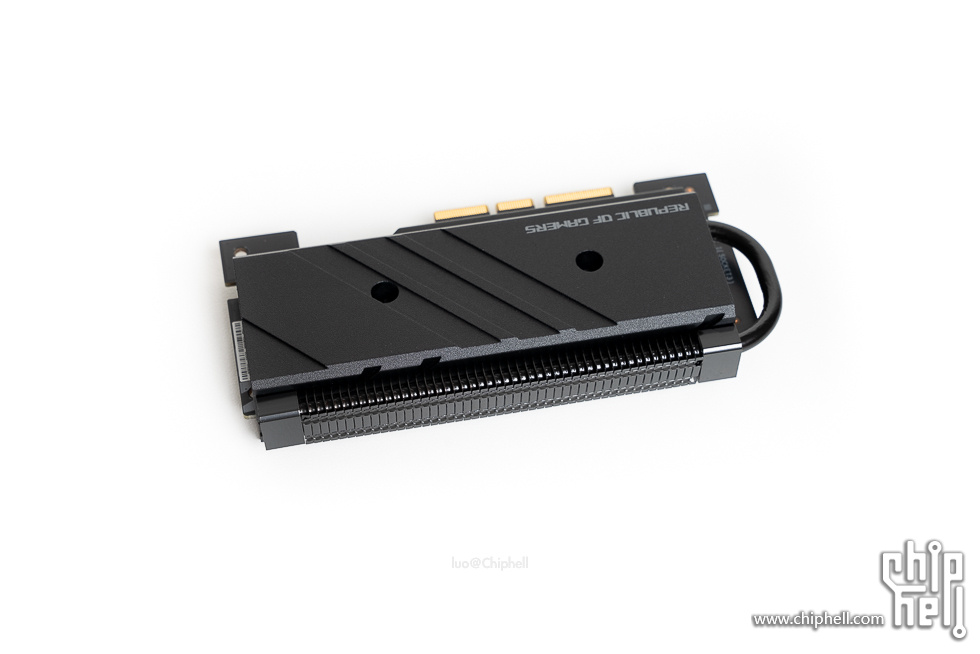

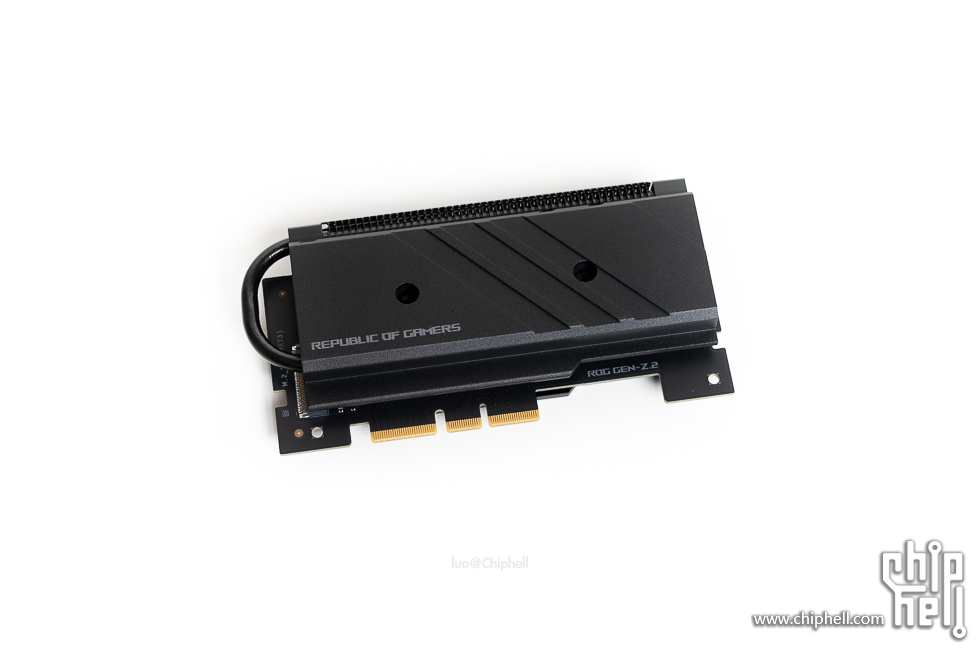

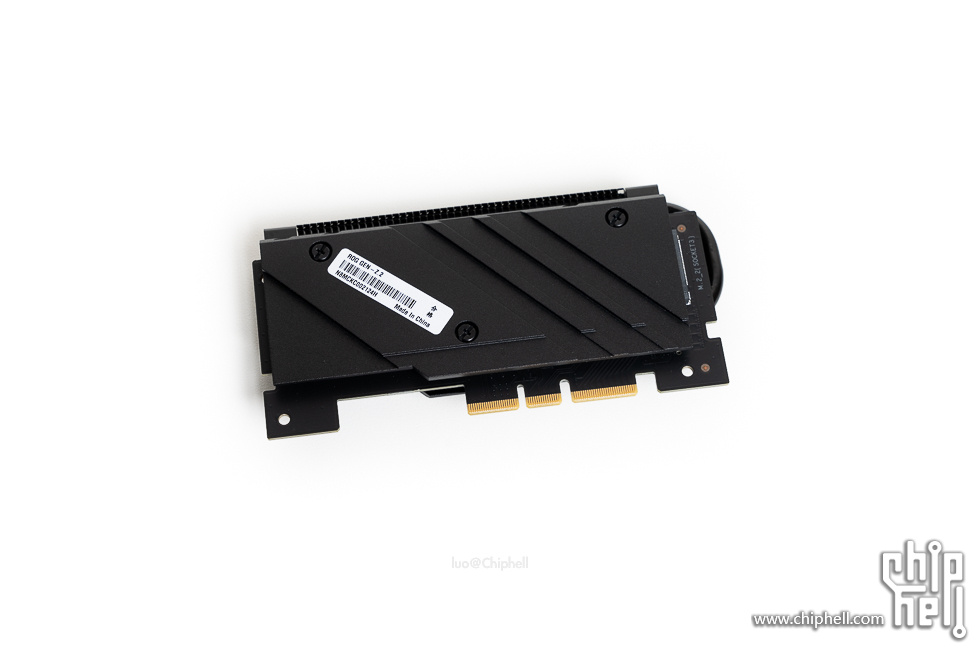

GEN-Z.2的M.2插卡式扩展卡，正反面都覆盖了大面积散热片，采用了定制接口与主板连接，不会影响PCIe 5.0 x16插槽的速率。
顶部可以看到散热鳍片和热管。

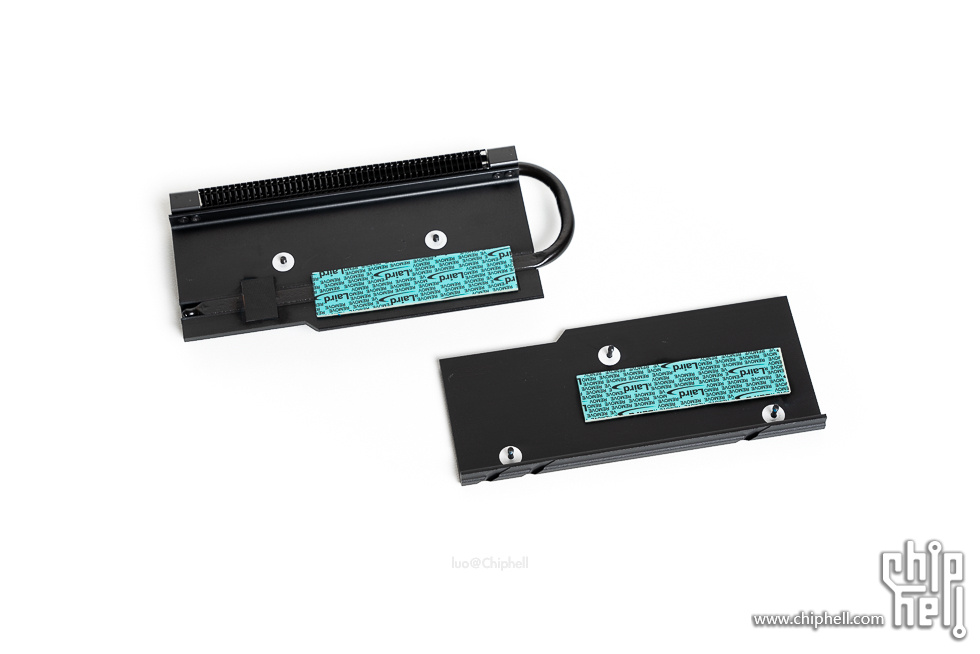

内部贴有导热胶贴。
热管细节。

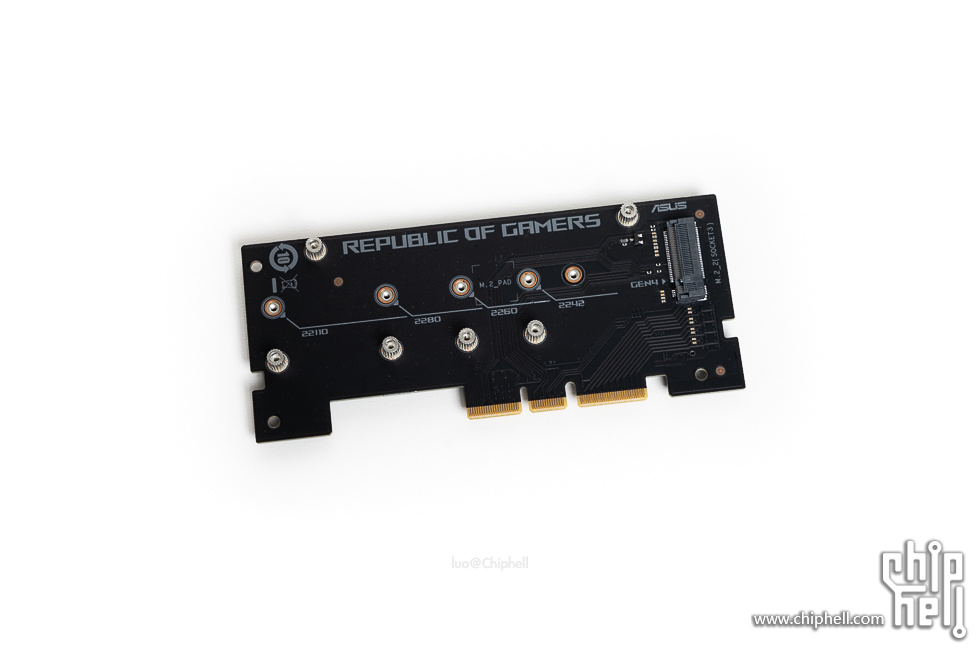

正面插槽提供最大PCIe 5.0 x4速率，SSD规格上兼容2242/2260/2280/22110的尺寸。
背面插槽为PCIe 4.0 x4规格，SSD规格上同样兼容2242/2260/2280/22110的尺寸。
安装到主板上的效果。

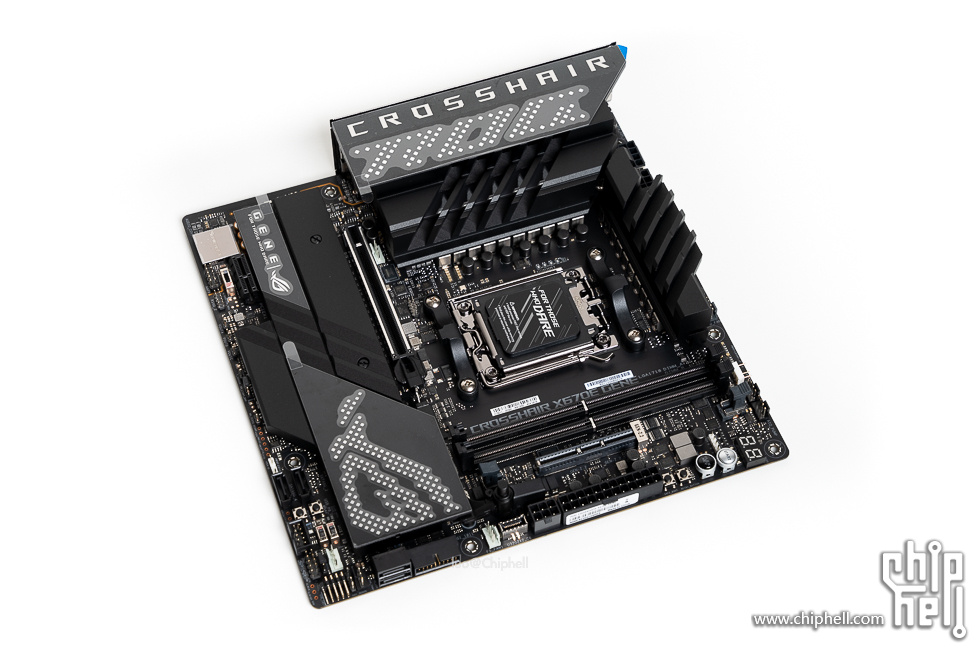

主板正面，整体为黑色，搭配了银色像素点阵风格。

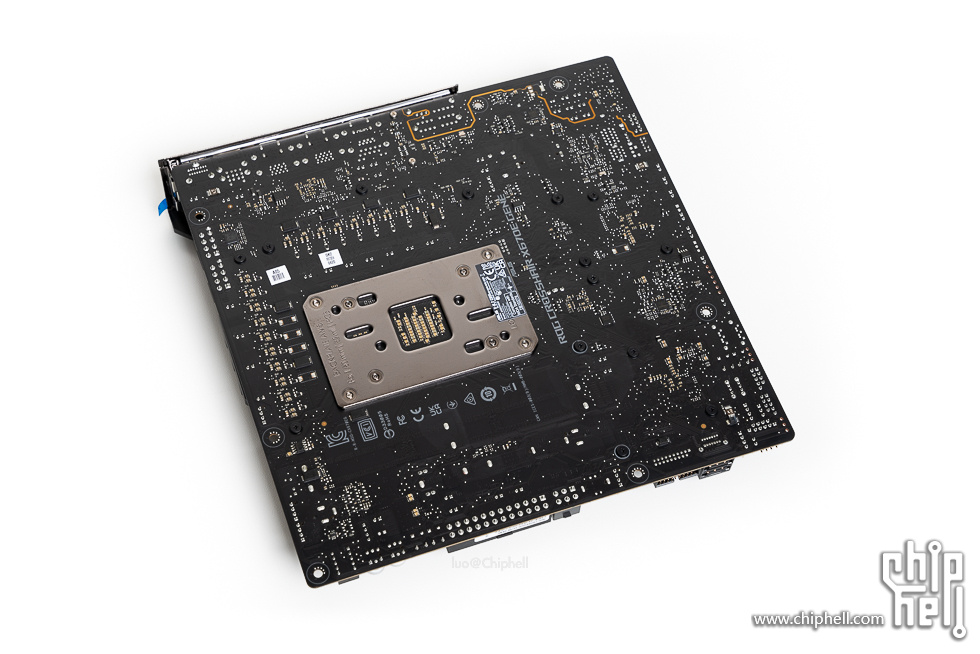

主板背面，并没有设计背板，可以看到焊点非常多。
主板接口丰富，包括BIOS刷新和BIOS清除按钮、2个USB 2.0接口、PS/2鼠标接口、5个USB 3.2 Gen2、2个USB 4.0（支持DP输出）、1个USB 3.2 Gen2 Type-C、1个2.5Gb LAN、无线网卡天线接口、5个3.5mm+1个S/PDIF光纤输出的音频接口组。
接口保护罩，采用金属材质，上面有ROG Crosshair字样的铝制贴片，整个模块兼顾CPU供电散热功能。

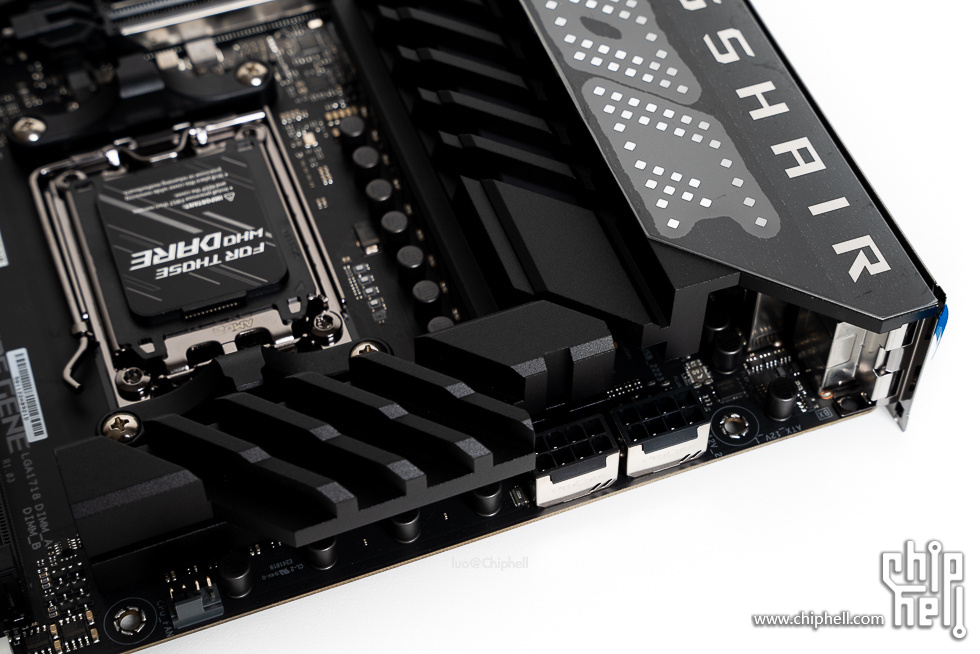

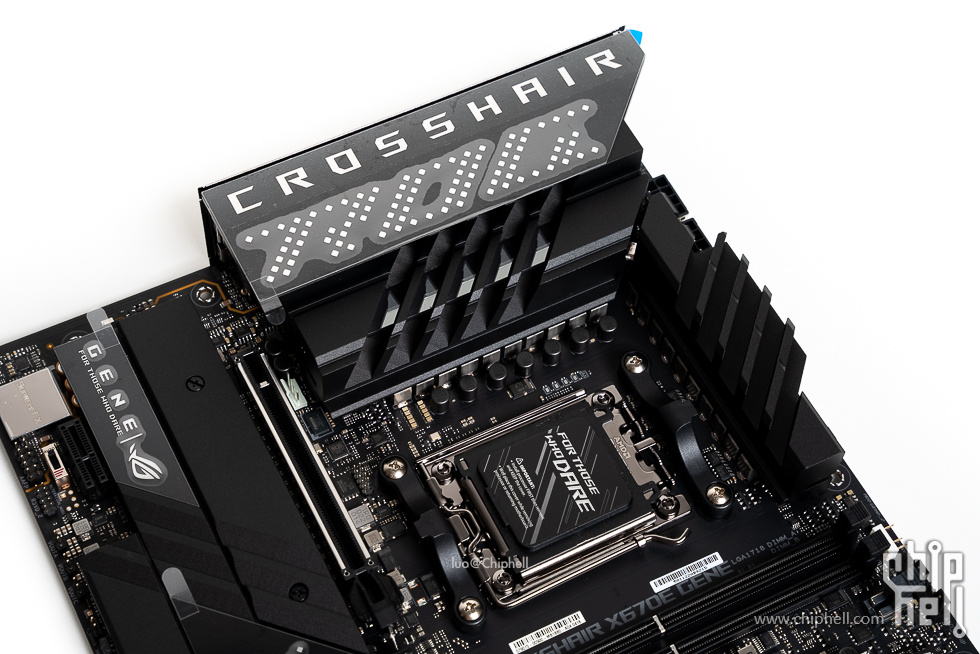

CPU散热模块，采用斜切风格设计，增大散热面积。
通电时格栅内侧带有RGB灯效。
双8pin CPU供电接口，采用高强度供电接口设计。
风扇及5A ARGB接口。
全新的AMD Socket AM5 CPU插槽。
LGA式设计，针脚相当密级。

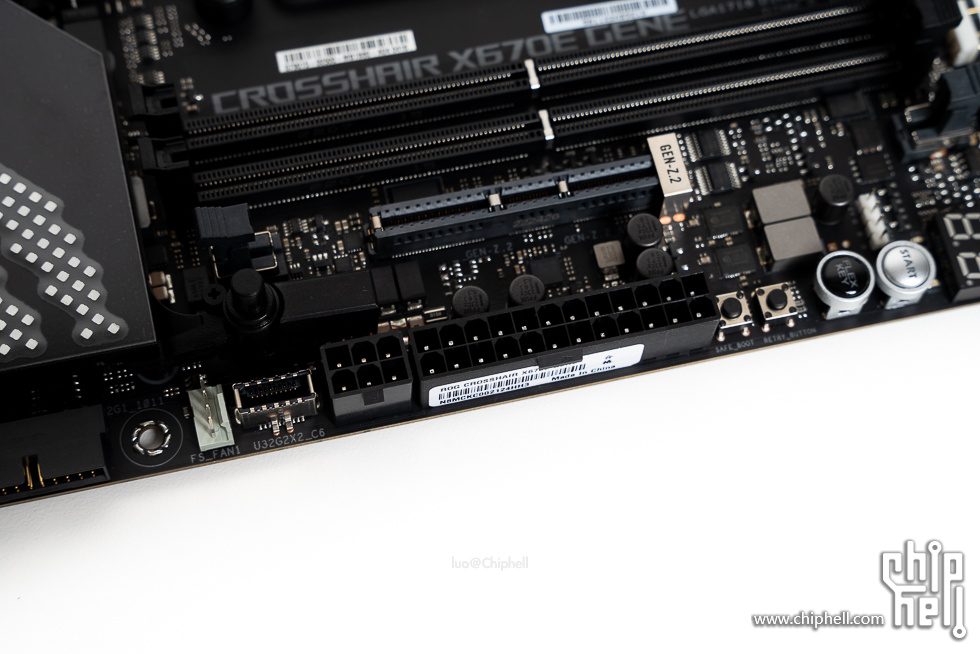

两条双通道DDR5内存插槽，标称支持最大128GB（2×64GB）的DDR5-4800内存，支持EXPO和XMP标准，最大可OC至6400Mhz+。下方为GEN-Z.2的M.2卡特殊扩展口。
USB 3.2 Gen2x2 Type-C前置接口，插入旁边的6pin供电接口可支持60W PD快充，不接的话则为27W。

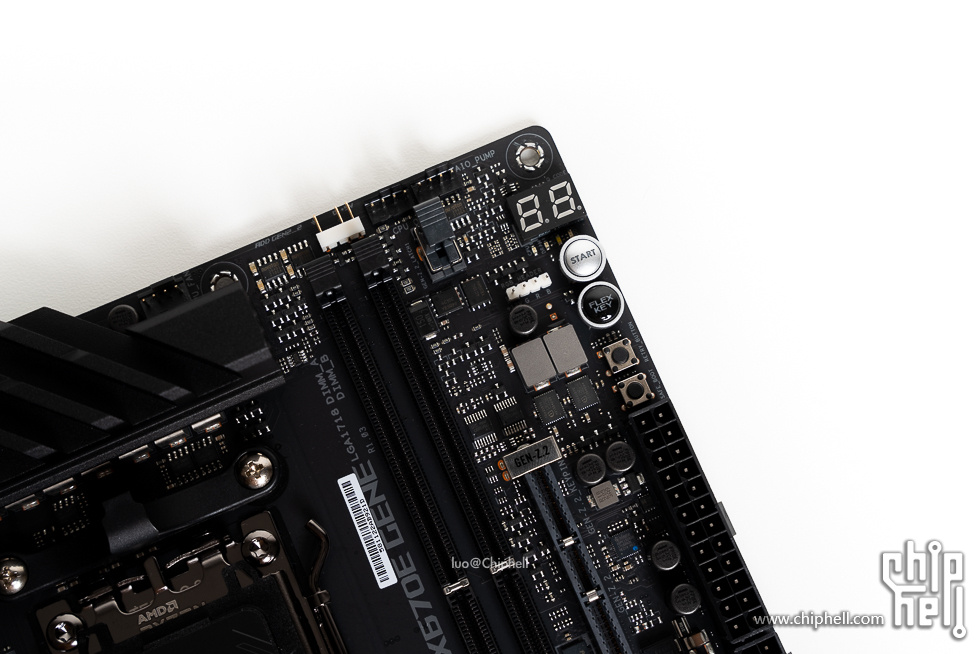

板载快捷按钮，包括开机按钮、Reset的FlexKey按键、Retry按键、Safe Boot按键，上方为DEBUG纠错指示器以及四颗自建灯。

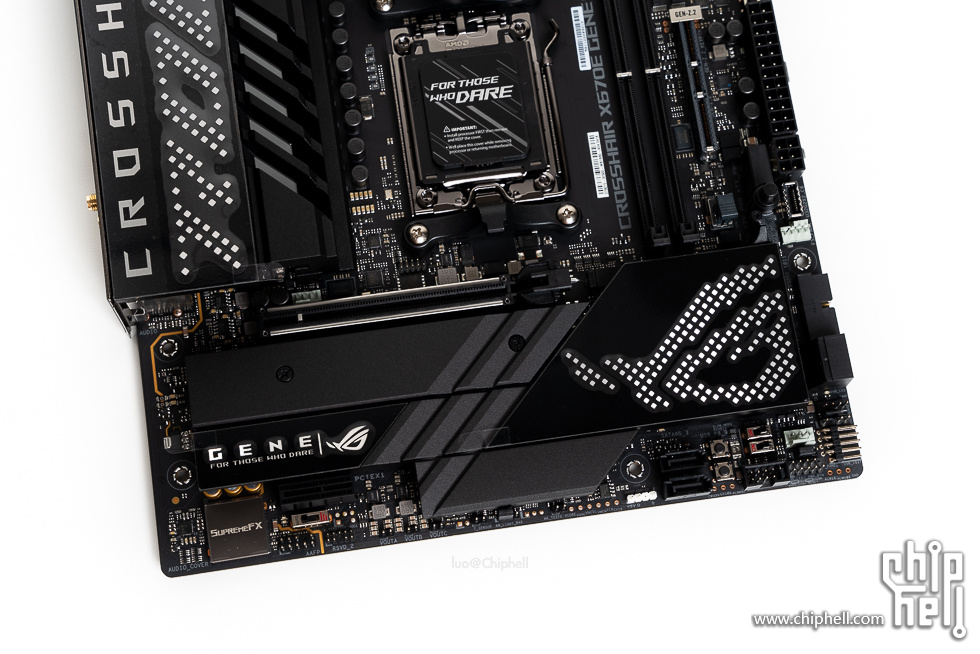

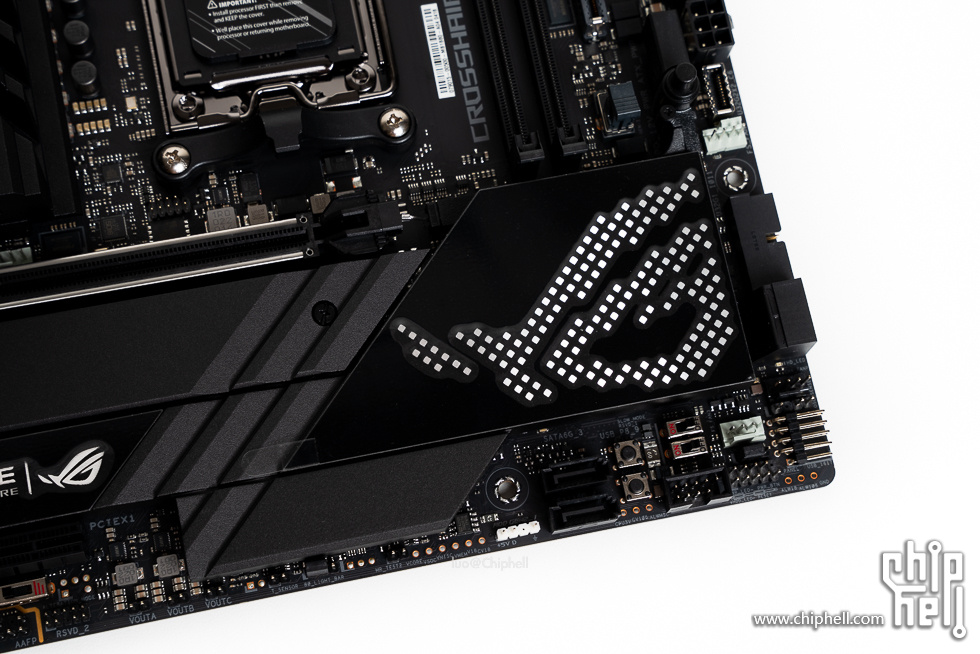

主板下方，覆盖了大面积的散热模组，包括芯片组散热片和M.2散热片，同样采用了较为粗犷的斜切纹路风格。
芯片组散热片，表面采用了金属拉丝工艺，败家之眼采用了立体像素点阵风格。

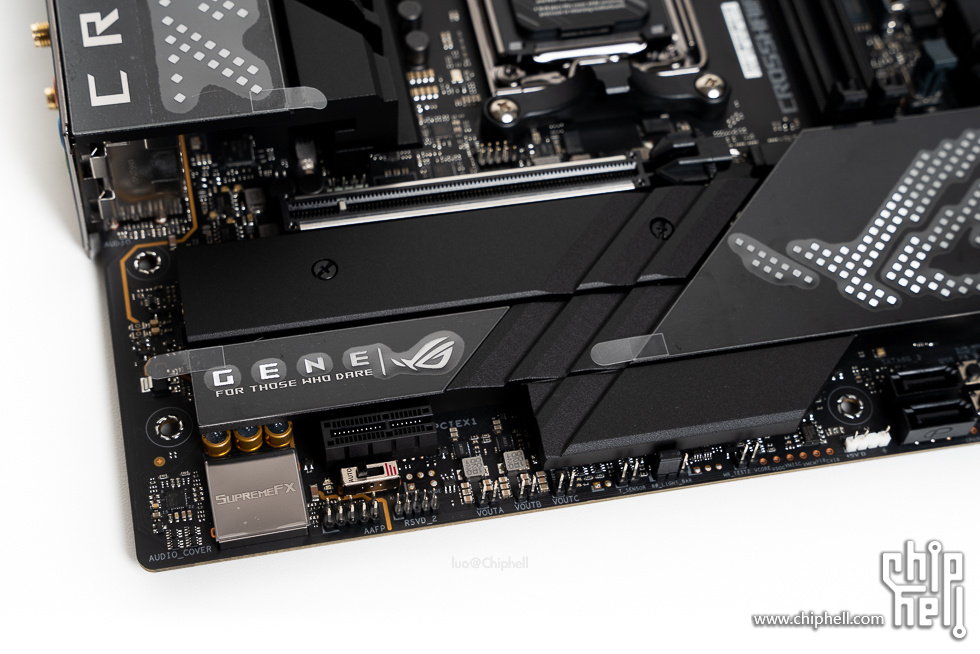

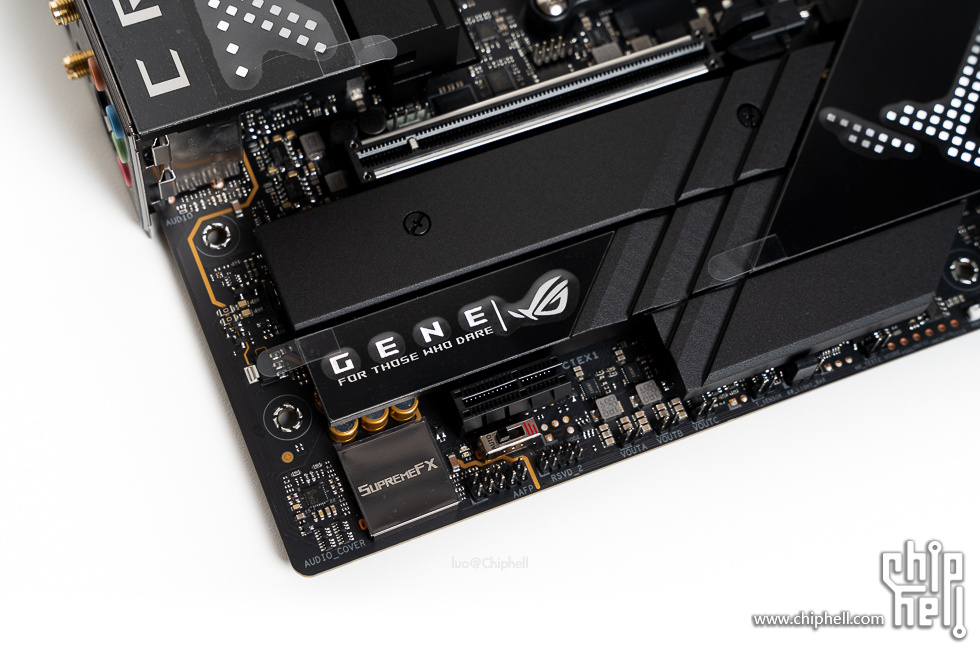

另一侧的GENE标识同样采用了立体的金属拉丝样式来凸显质感。
板载音频区，基于Realtek ALC4080 Codec以及Savitech SV3H712 AMP。

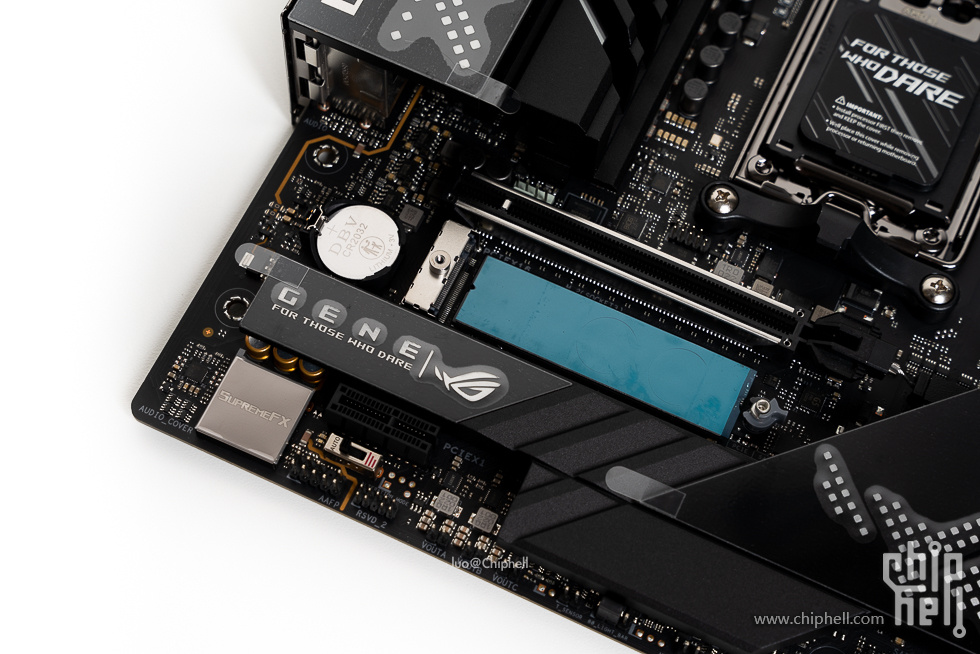

板载M.2接口，支持2242/2260/2280尺寸规格，最大速率PCIe 5.0 x4，由CPU提供，不支持SATA模式。
M.2散热片，贴有导热胶贴。

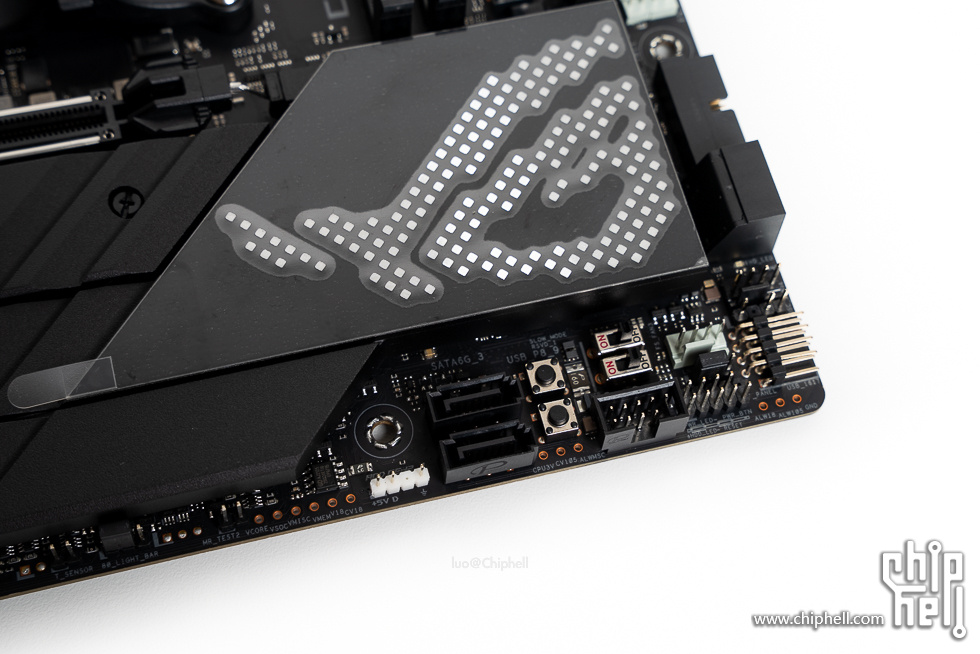

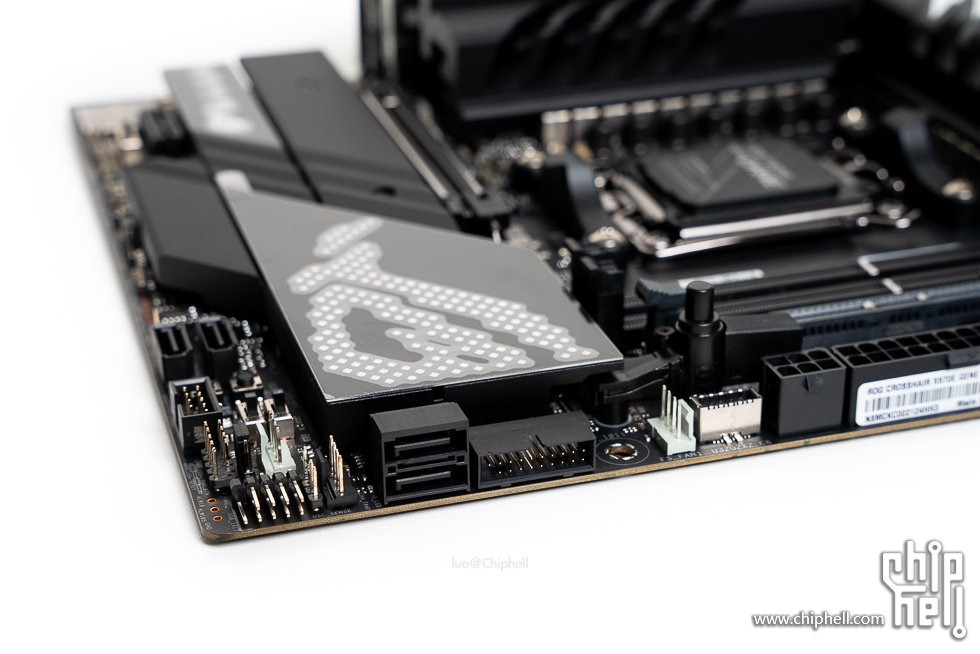

SATA接口共提供4个，均为原生，其中两个为侧向摆放。

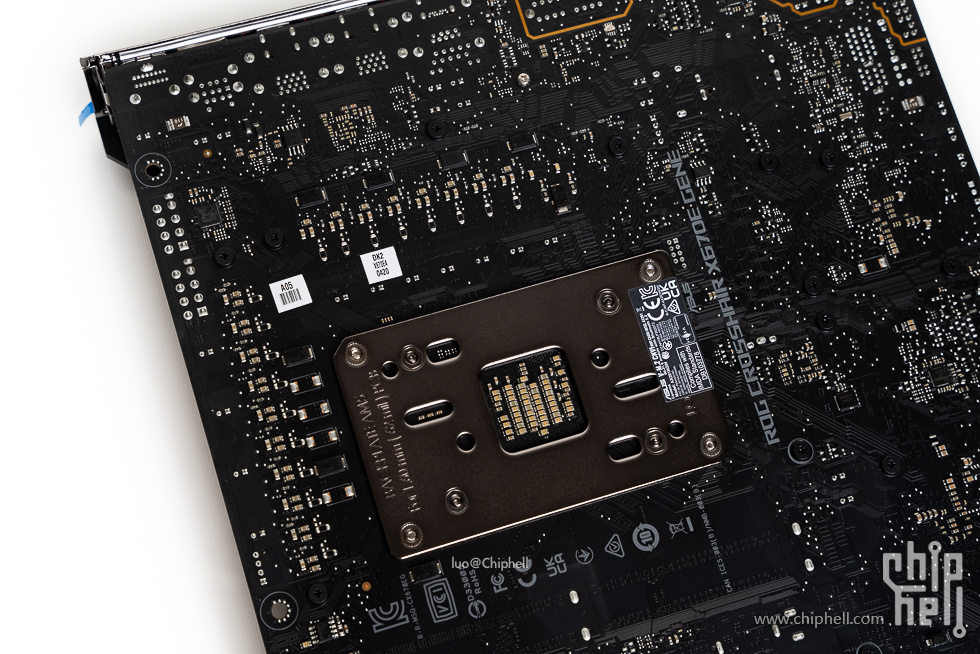

AMD AM5平台背板，采用了黑化处理。

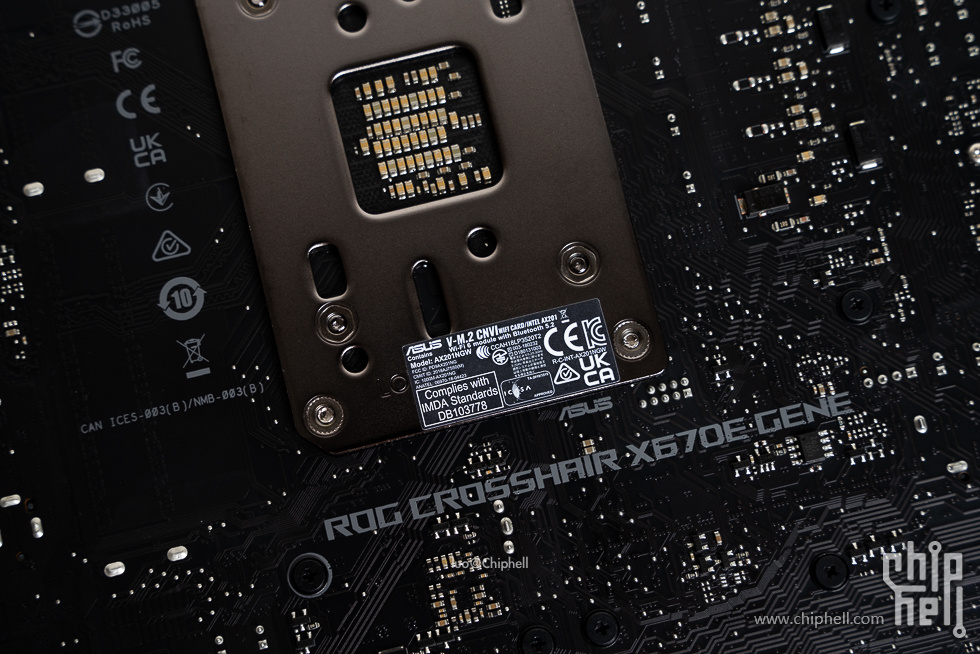

无线模块的信息标签。

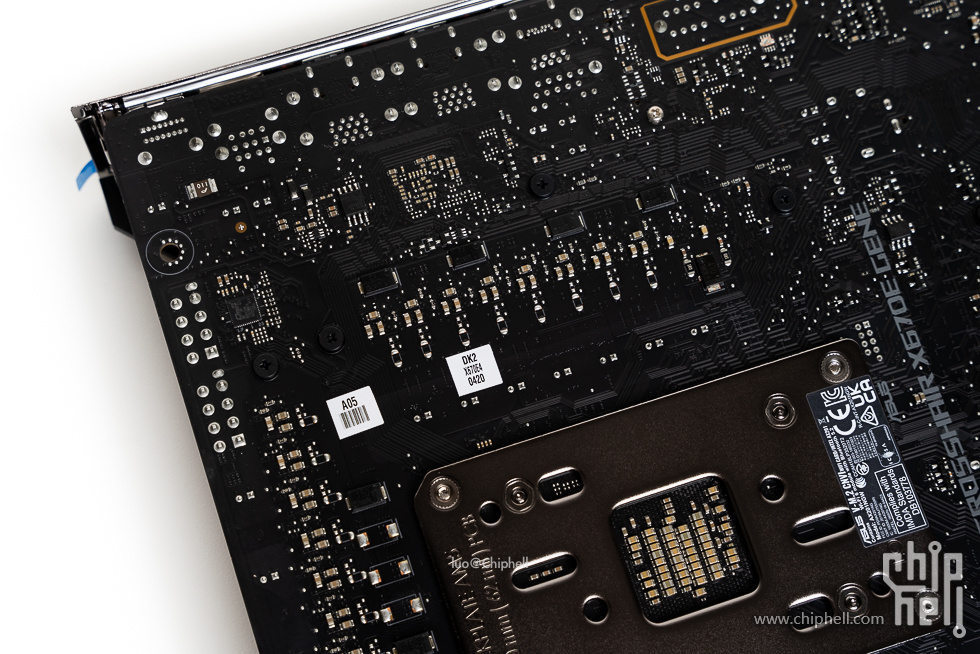

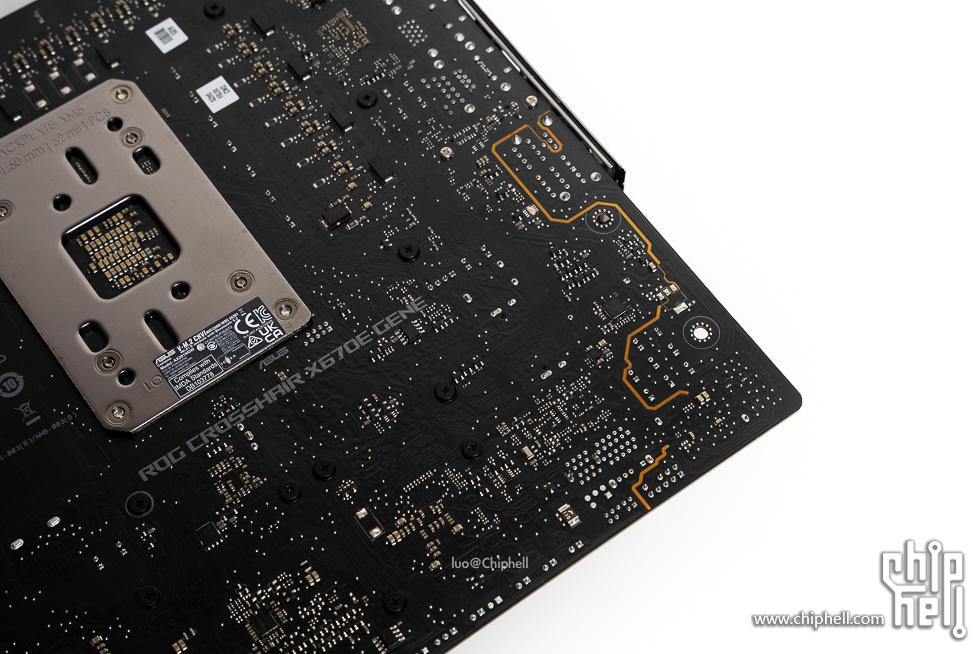

主板背面的供电元器件。
内存插槽背面。
集成声卡部分的隔离线。

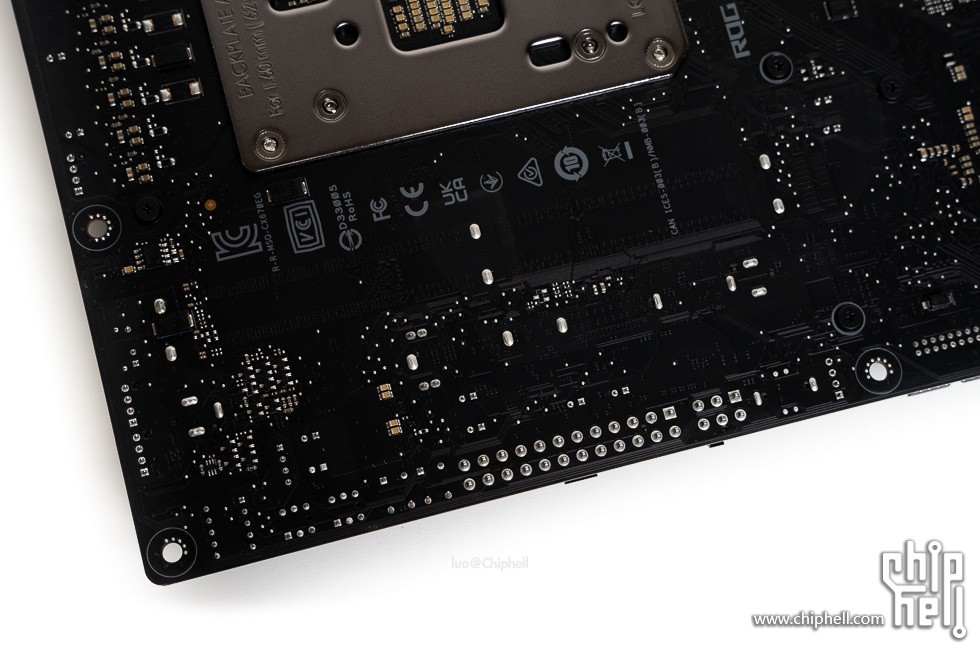

芯片组背面的焊点。

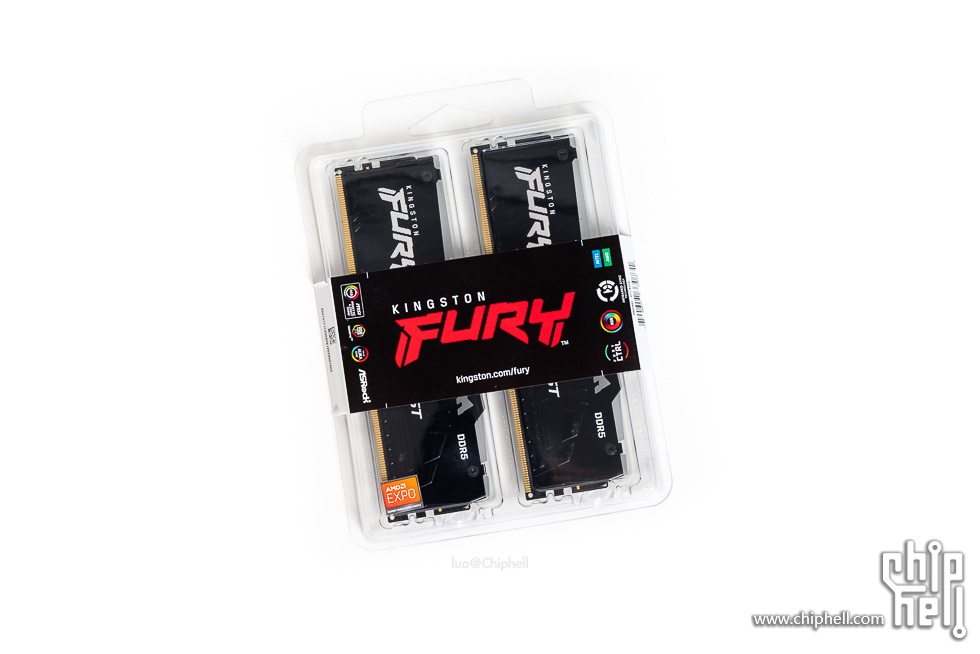

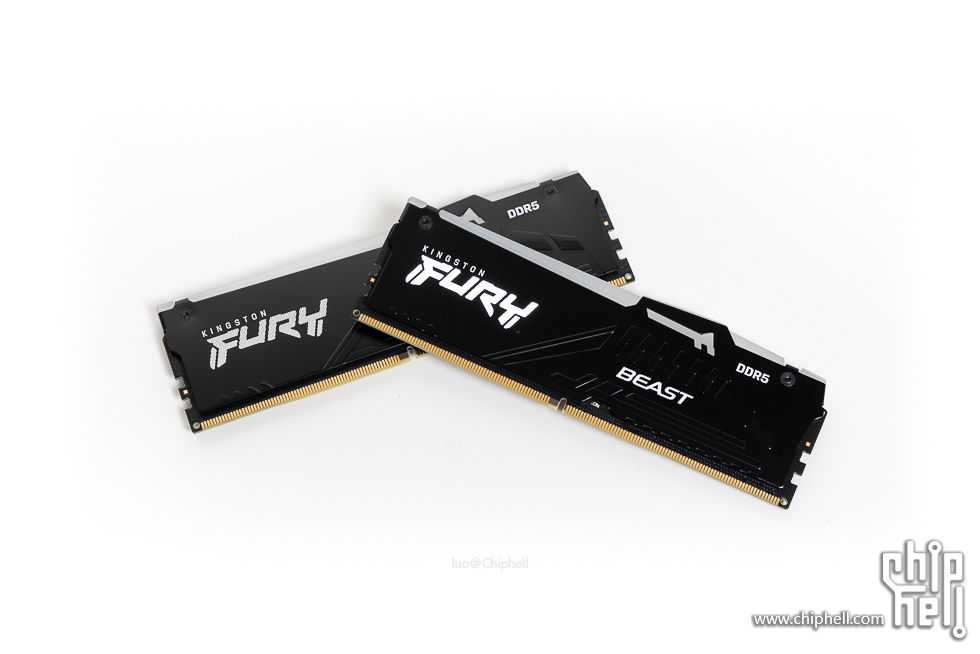

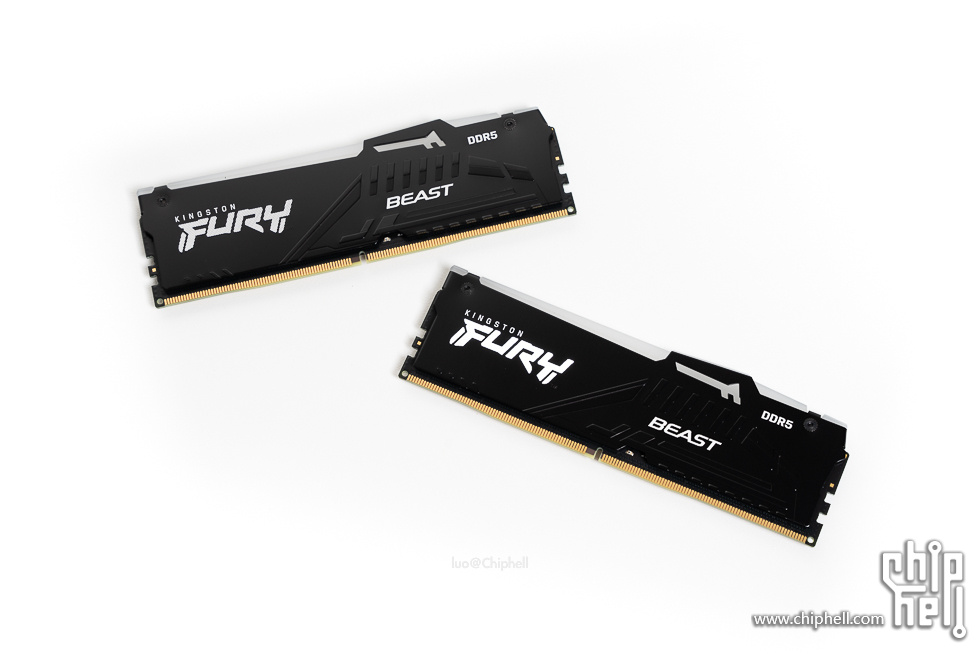

金士顿 Fury 野兽 Beast EXPO DDR5 RGB 6000 16GB × 2 套装。

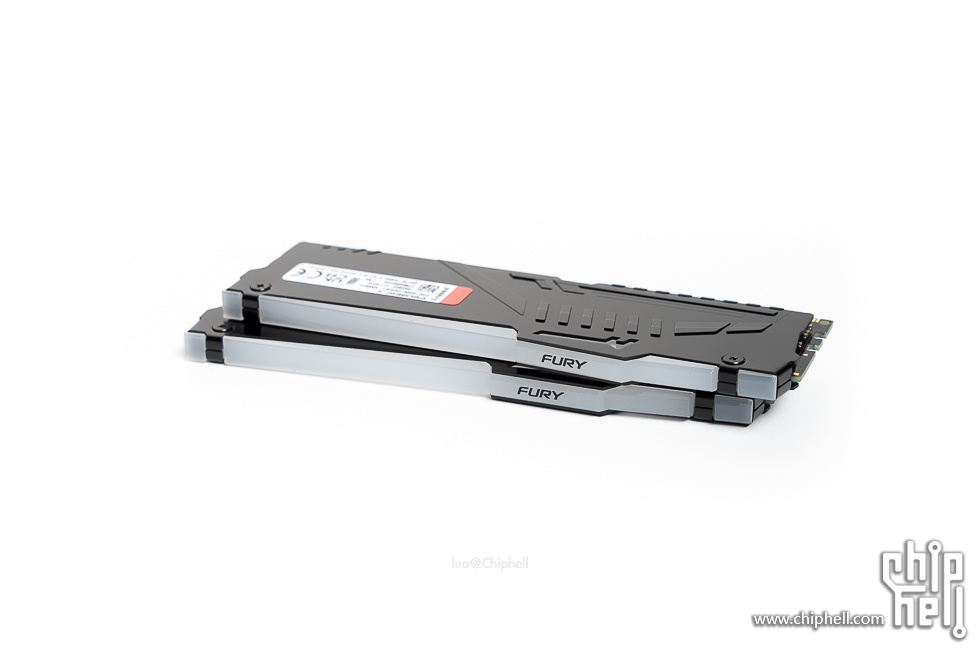

外观上与XMP版本一致，左侧有Fury字样，右侧标注有Beast野兽，右上角印有DDR5。

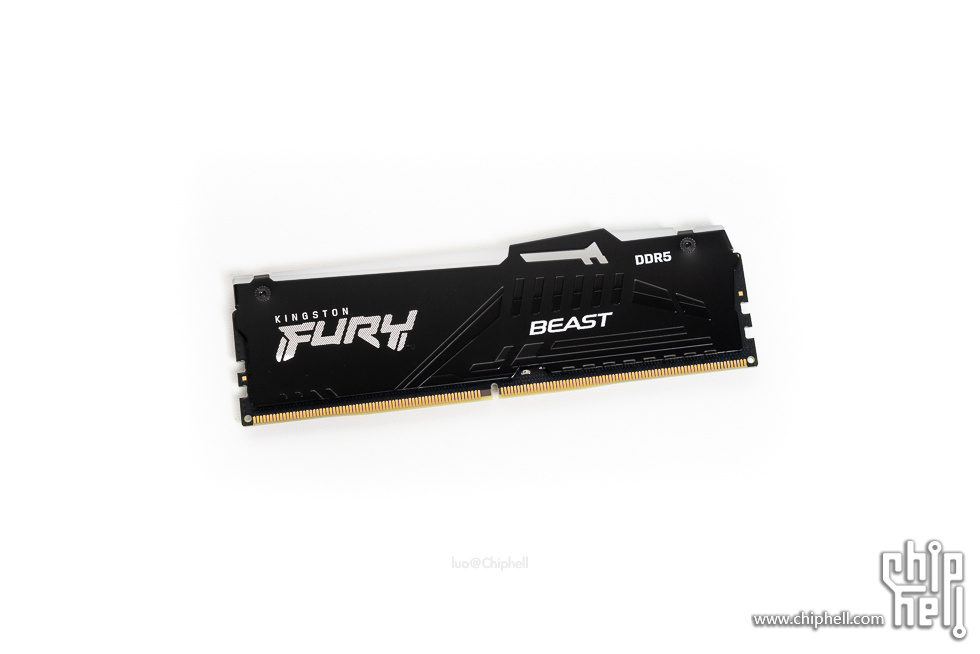

内存正面。

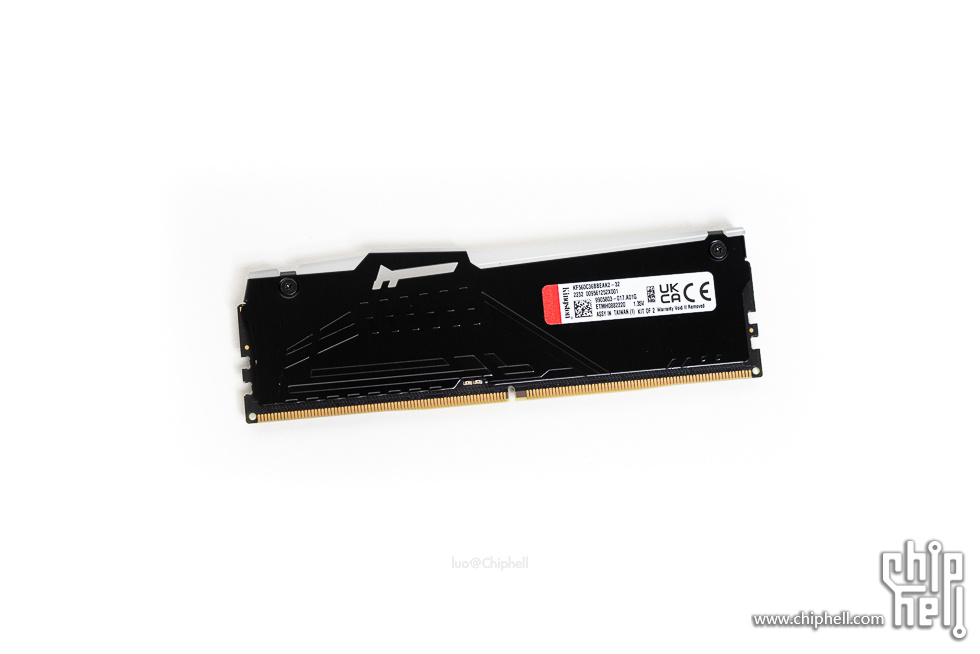

内存背面。
内存顶部的导光带，印有Fury字样。

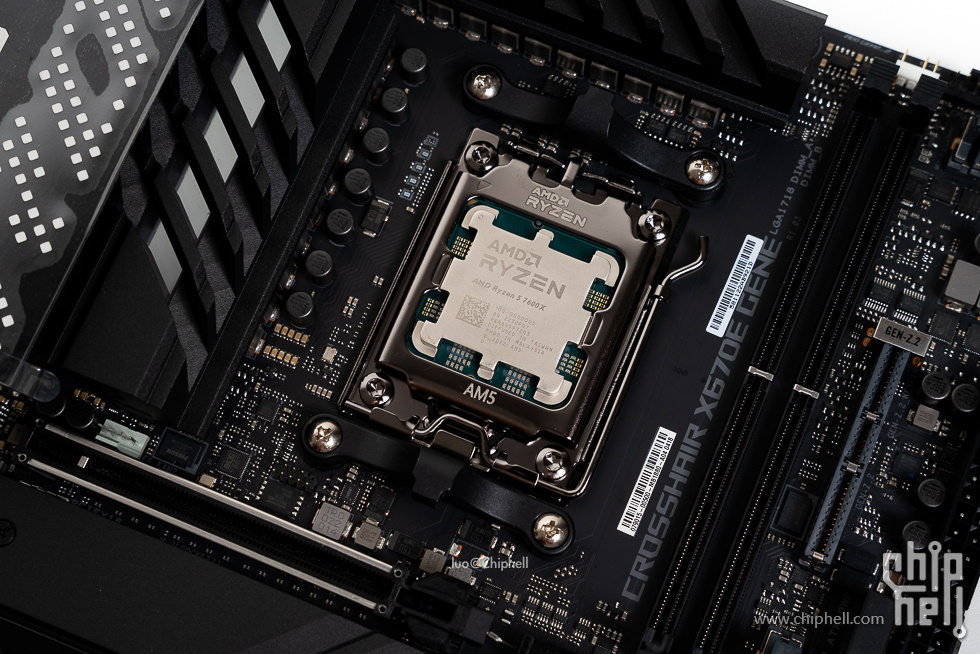

安装CPU。

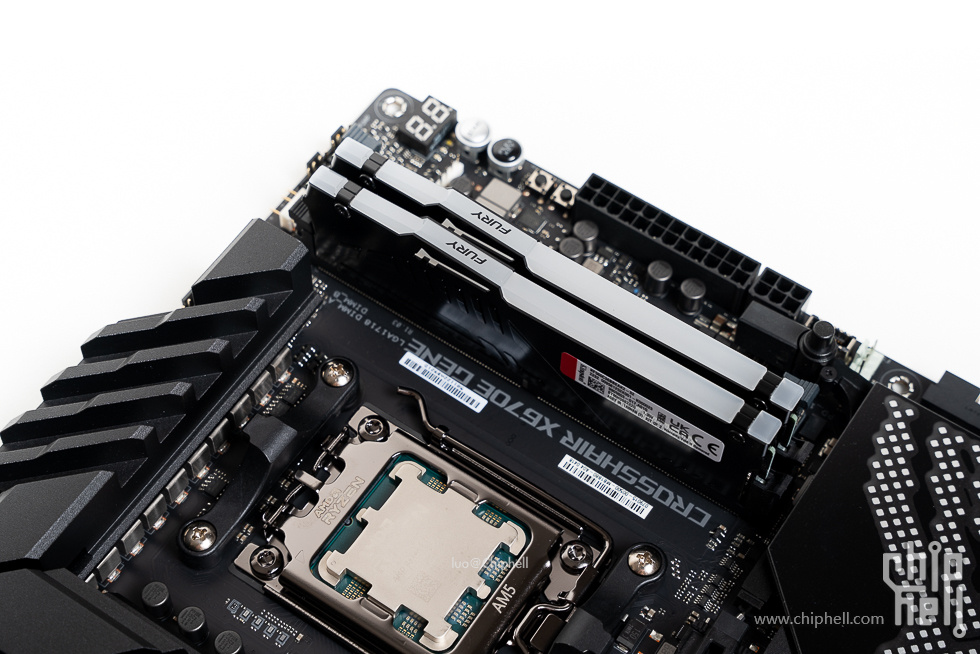

安装内存。
颜值非常不错。
金士顿 KC3000 1TB。

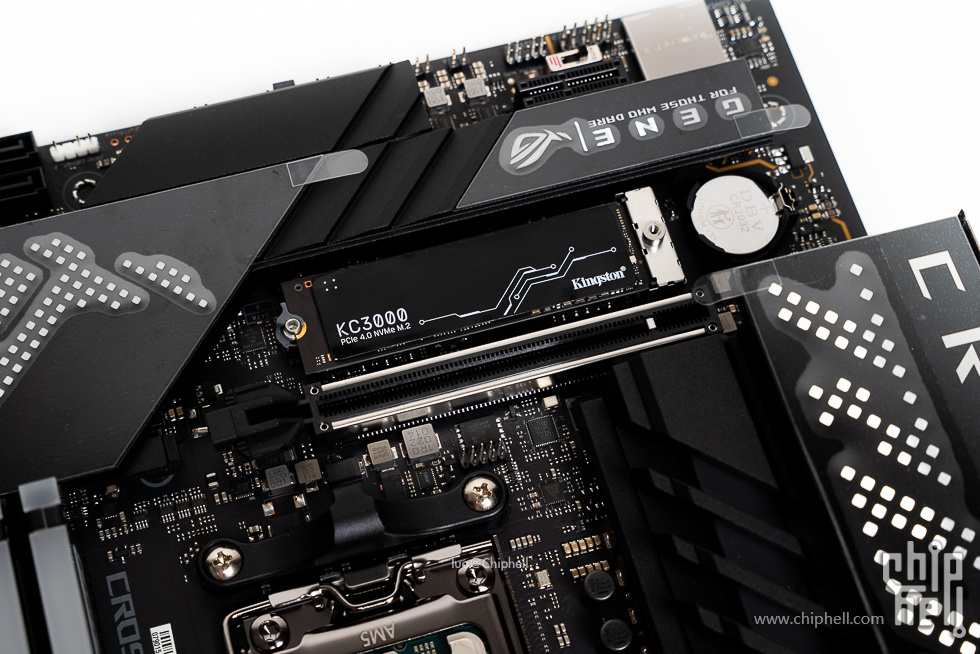

安装SSD。

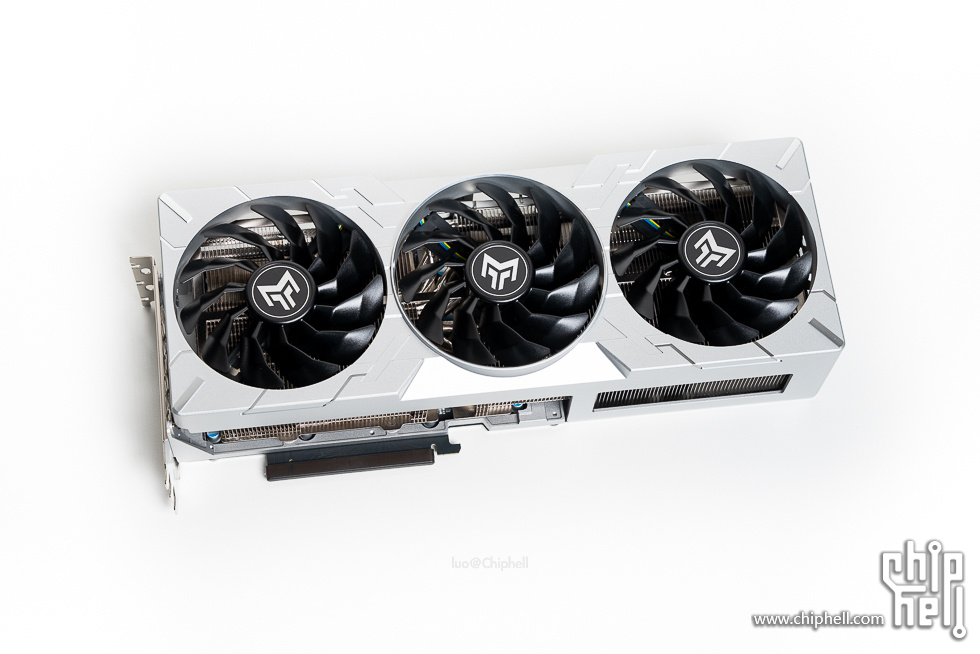

影驰 GeForce RTX 4090 金属大师 OC 显卡本体，依旧是金属大师系列标准的金属灰色外壳搭配黑色风扇，显卡体积非常巨大，达到了352 × 153 × 69 mm。一体铸铝合金上盖，表面采用了不规格线条，工艺方面包括CNC高光亮边、金属拉丝、雾面等，质感十足。

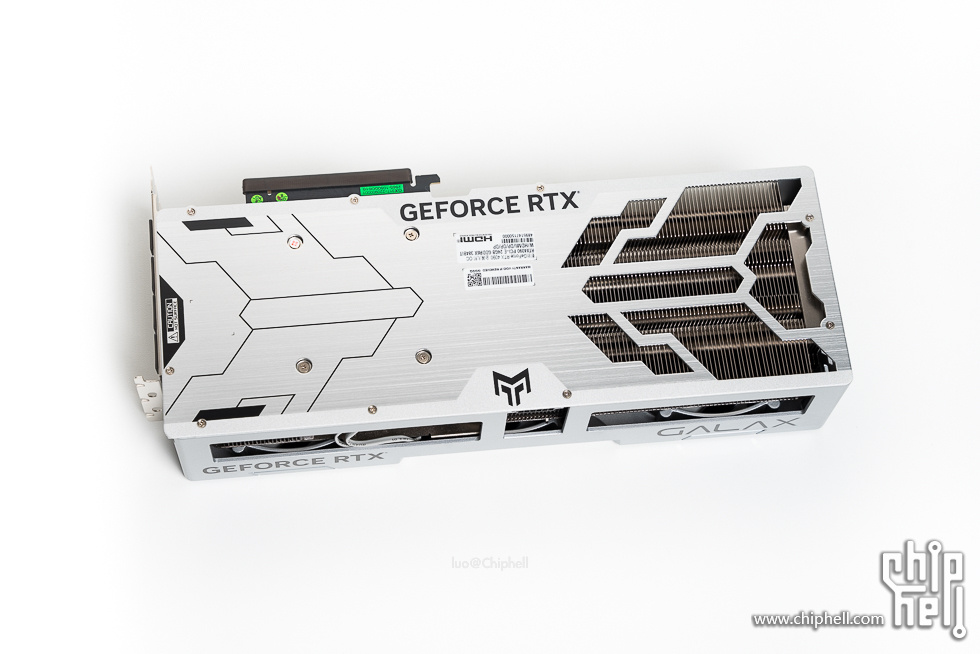

显卡背面，采用全金属背板，表面采用了金属拉丝工艺，前部采用贯穿风道设计，方便通风，提升散热能力。
显卡立起来的效果，可以看到显卡较厚，达到了3槽。

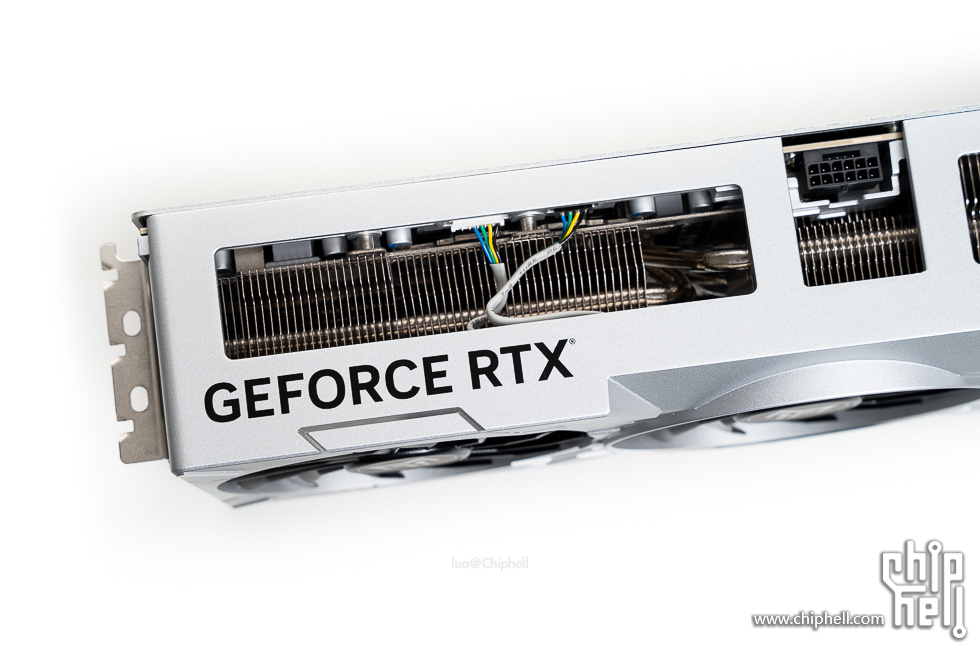

显卡顶部，左侧印有GEFORCE RTX信仰文字。

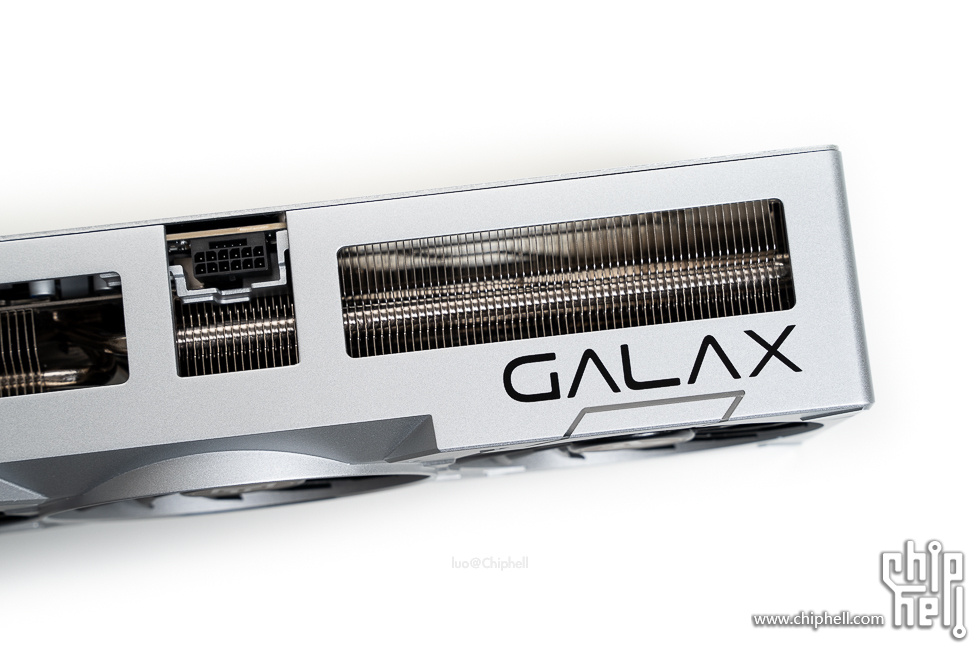

右侧是影驰的英文logo。

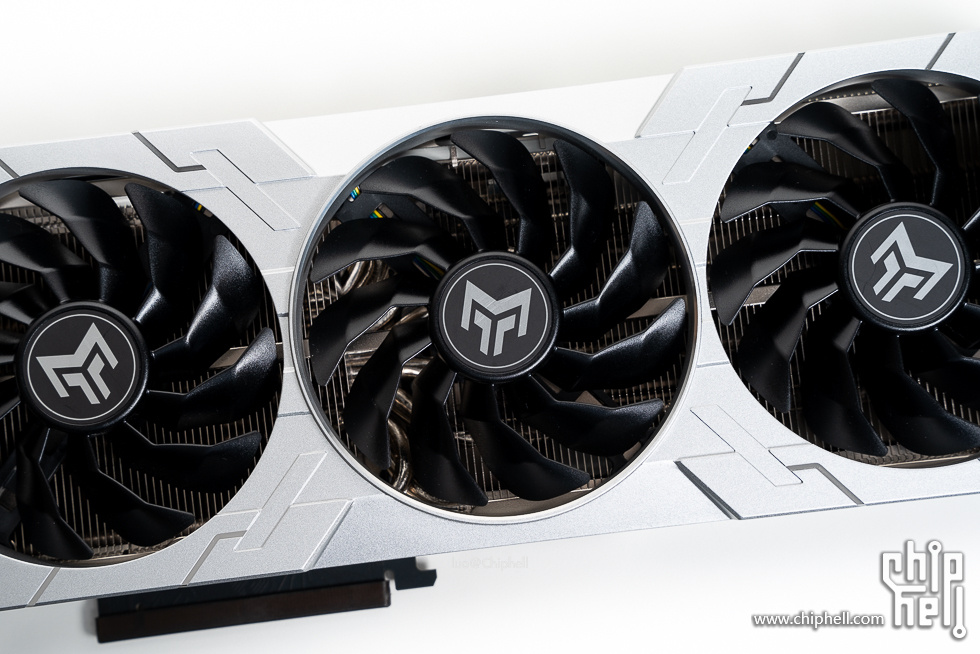

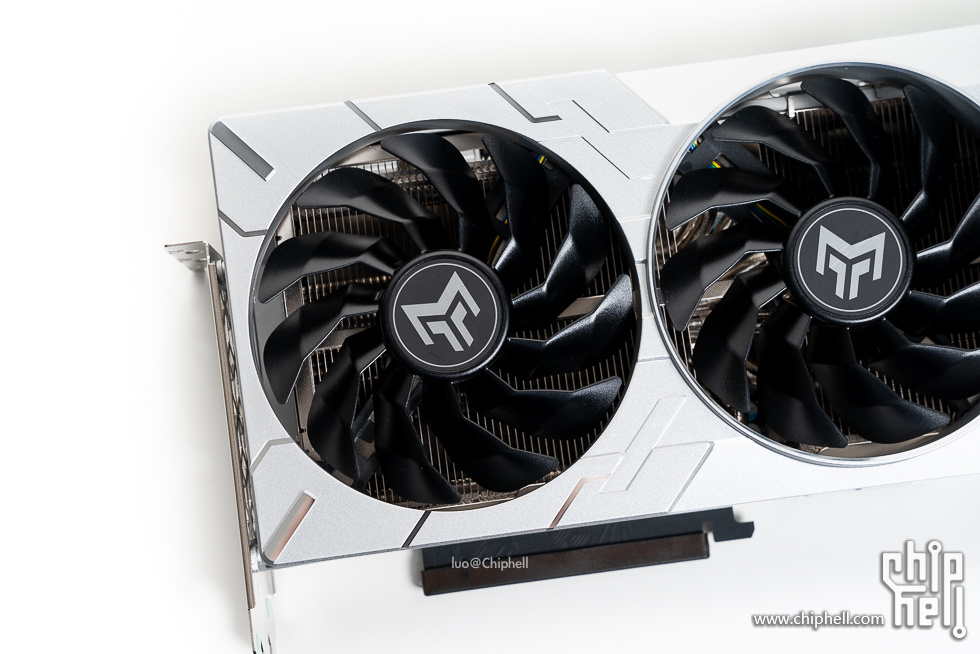

散热部分，采用了全新一代寒光星δ（德尔塔）散热系统，配备3个直径102mm、厚度20mm的高规格风扇，每个风扇拥有11片静霜扇叶，可以实现更高风压更大风量并支持智能启停。
风扇中间有影驰金属大师的系列logo，一个“M”图案 。
上盖边缘的设计，采用采用不规则的线条，有CNC高光亮边、金属拉丝、雾面等工艺处理。
16pin 12VHPWR供电接口。
背板细节，整体采用了金属拉丝，质感极强，表面还有线条点缀增加设计感。
前部的贯穿开孔，保障机箱风道，提升散热能力。

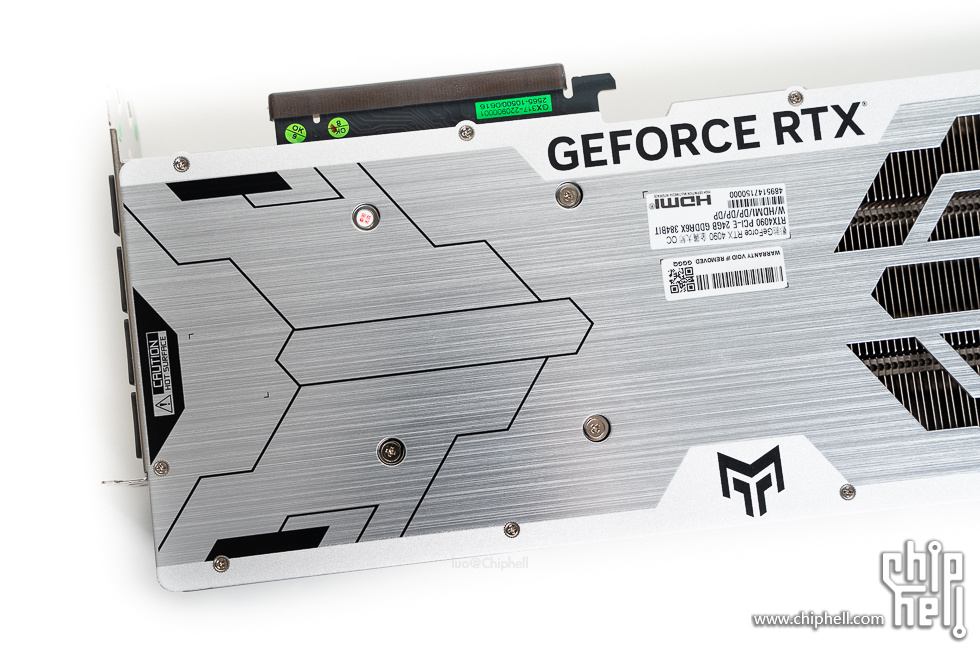

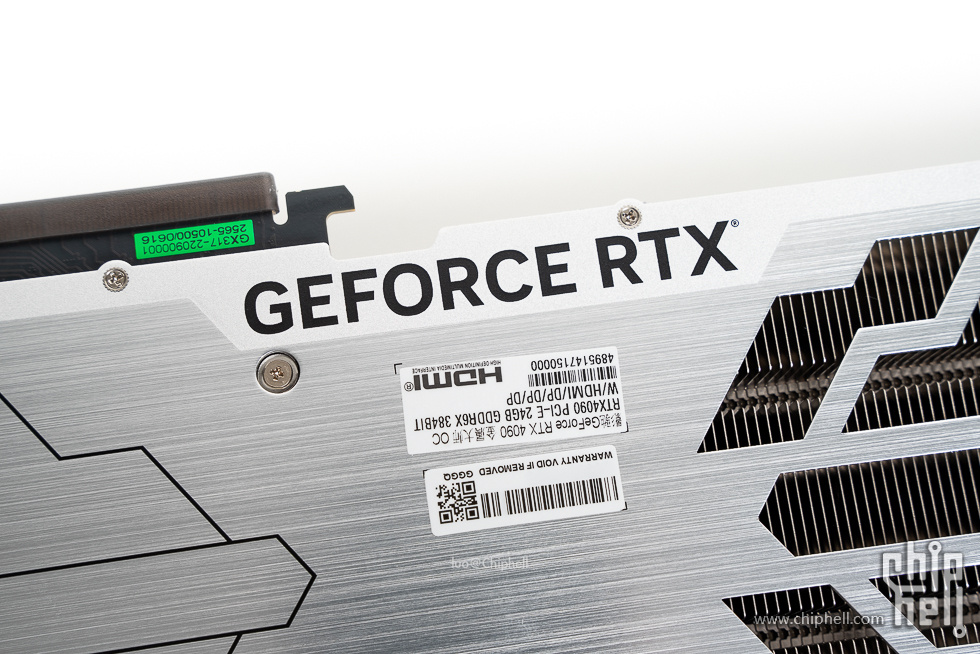

背板上同样印刷有GEFORCE RTX字样。

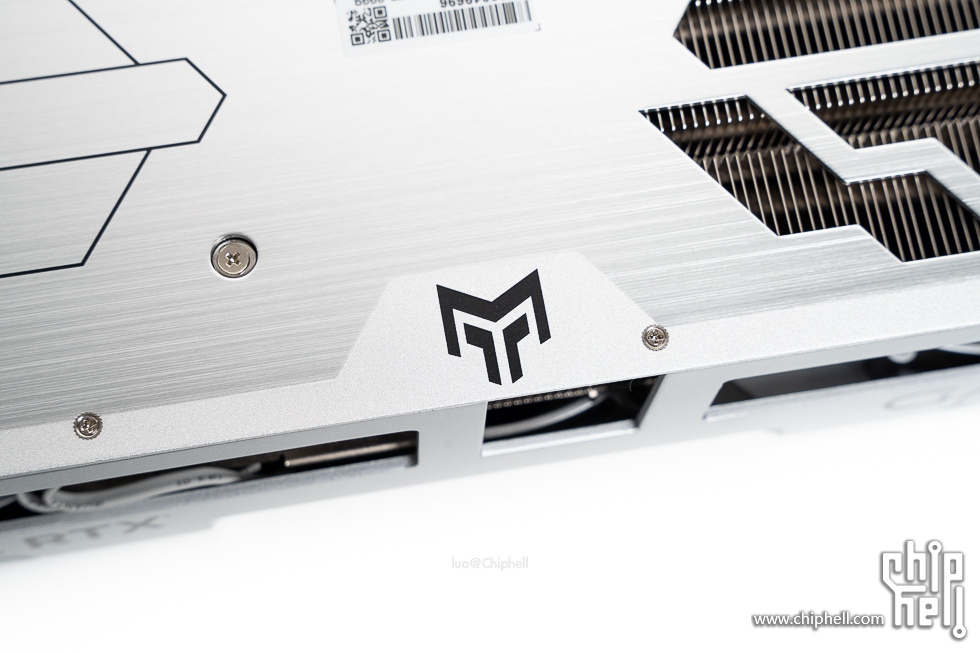

金属大师系列logo。

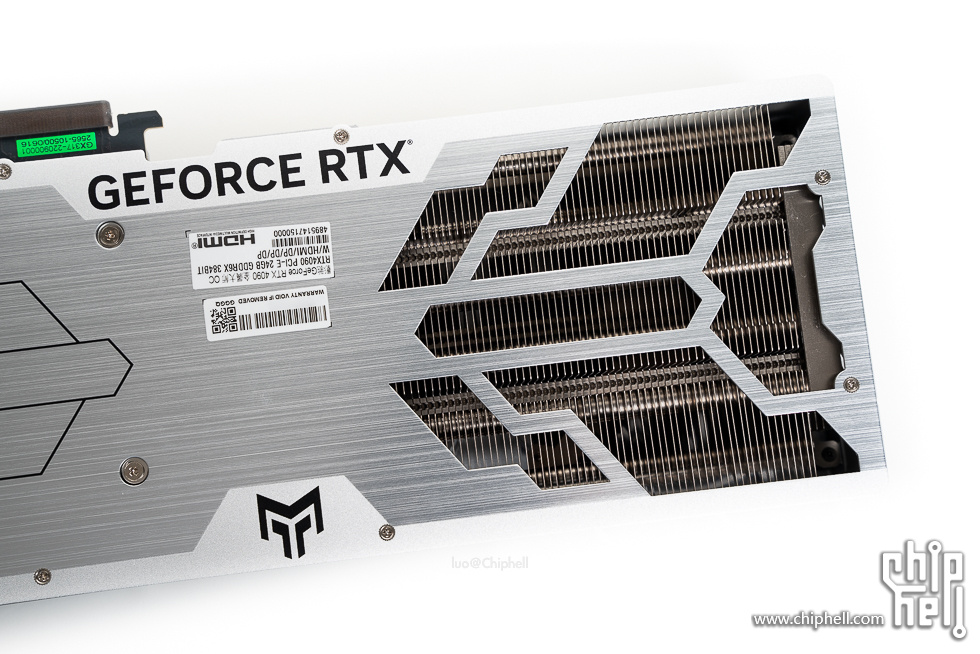

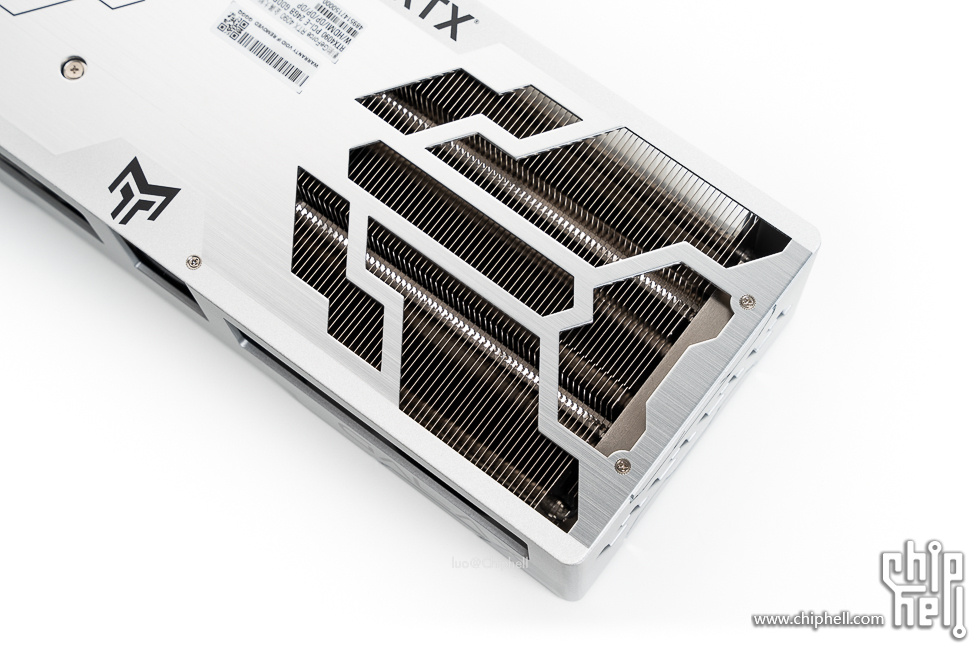

透过开孔可以看到密级的散热鳍片和粗壮的热管。

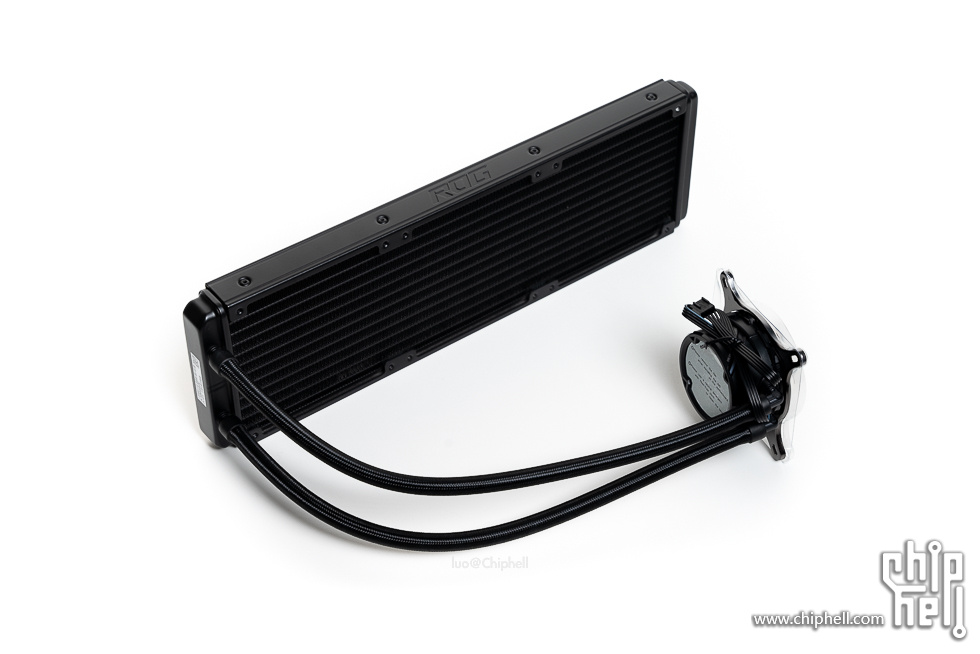

华硕 ROG STRIX 飞龙 二代 360。

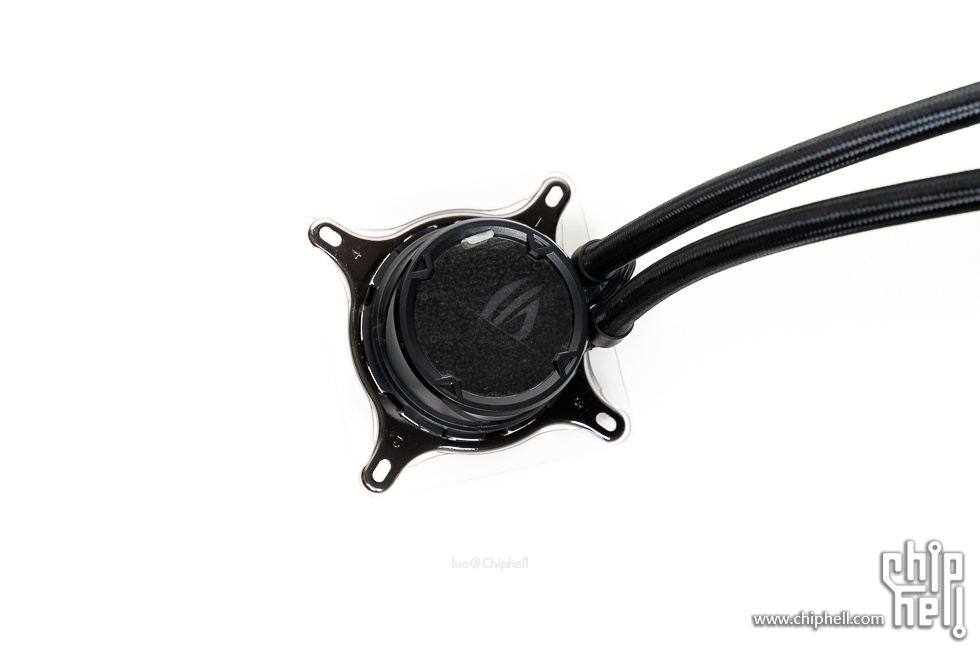

冷头部分，体积不大，80 × 80 × 45 mm，顶部为镜面效果，有ROG标识，通电后ROG灯效能与主板进行神光同步，冷头内部为第七代Asetek方案的水泵，整体运行非常静音。

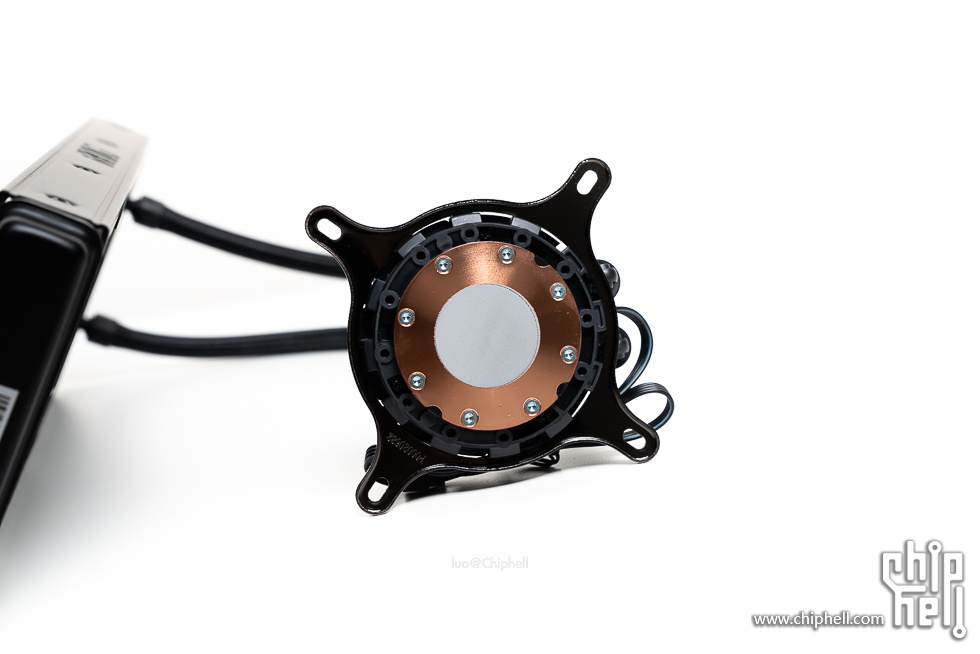

纯铜散热底座，并预涂了硅脂。

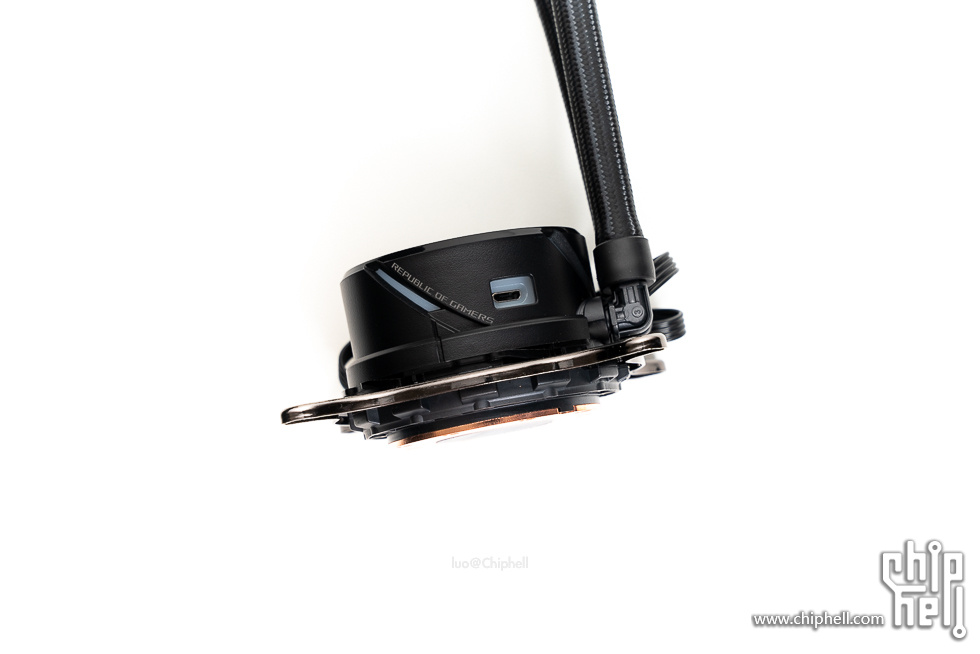

冷头侧面，镂空条纹带有灯效，并刻有ROG字样。

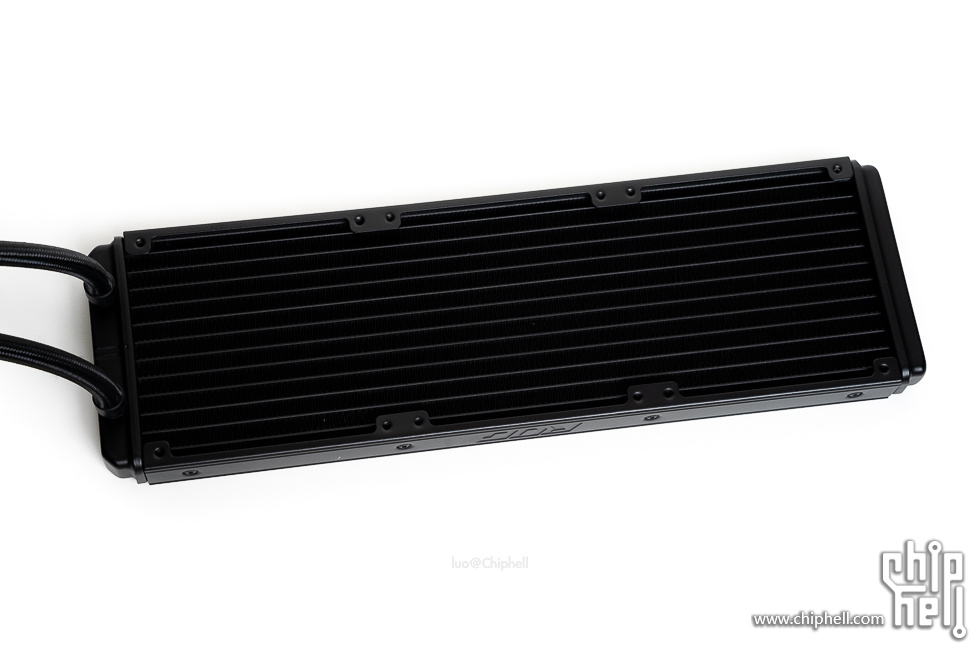

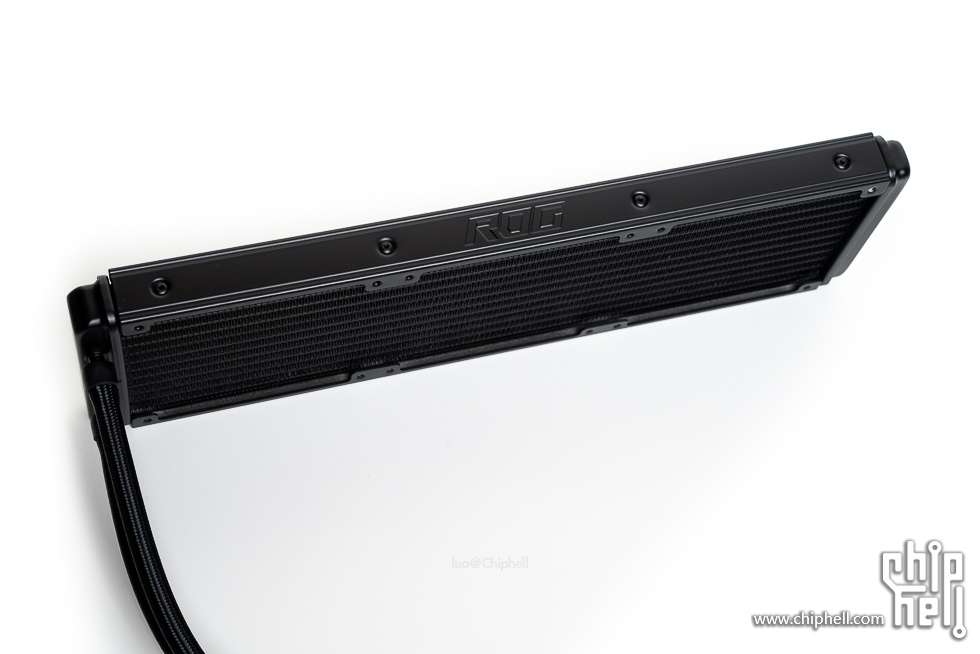

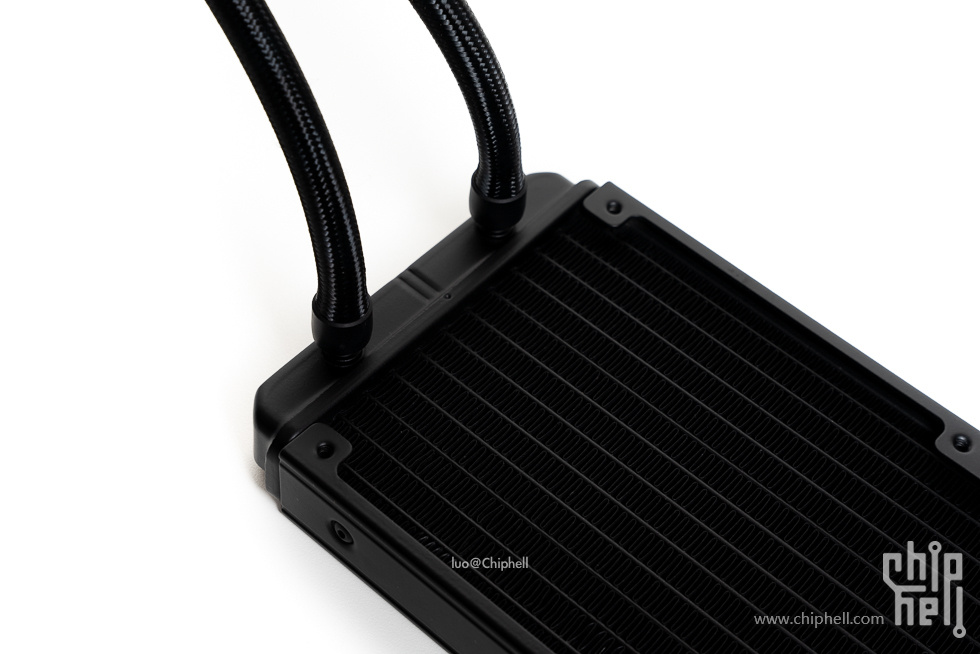

标准的360铝制冷排，尺寸为122 × 394 × 27 mm。
冷排鳍片采用单Fin工艺，整体密度很高，保证了散热效能。
水冷管部分，衔接处有保护套保护，冷管部分采用了包网，整体非常柔软。

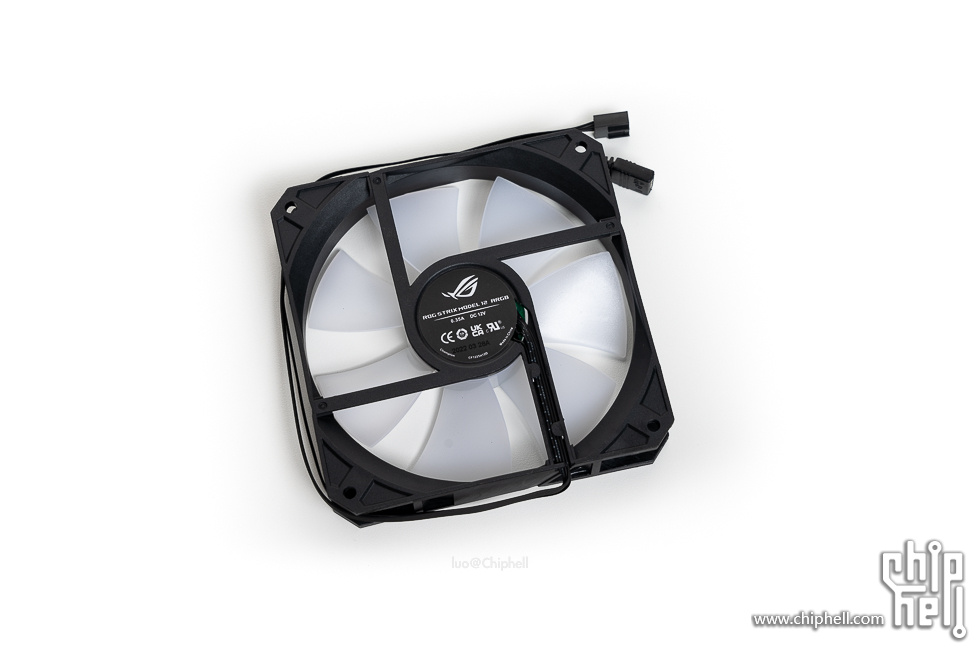

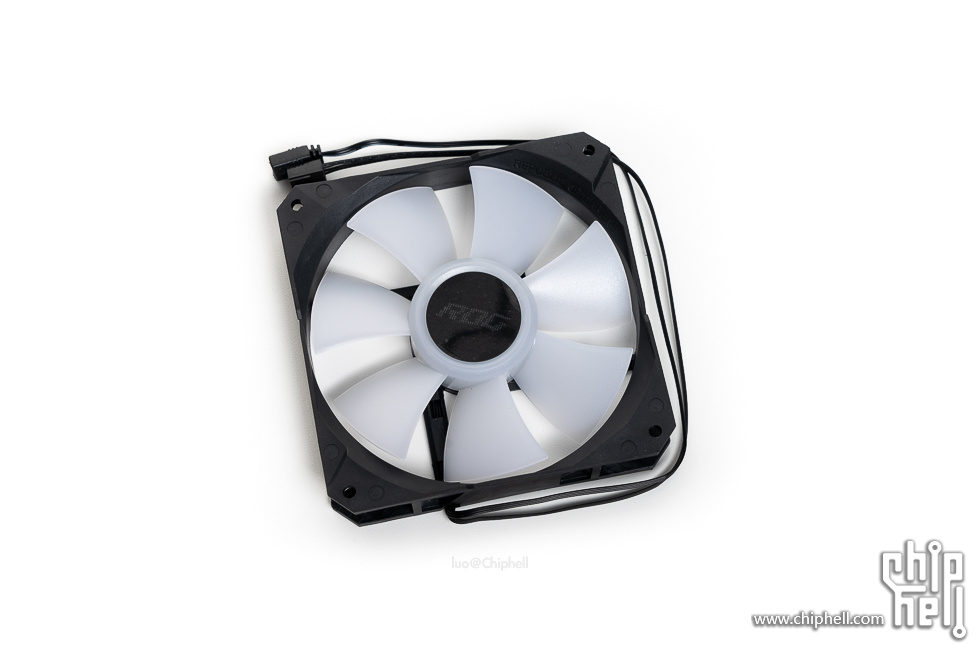

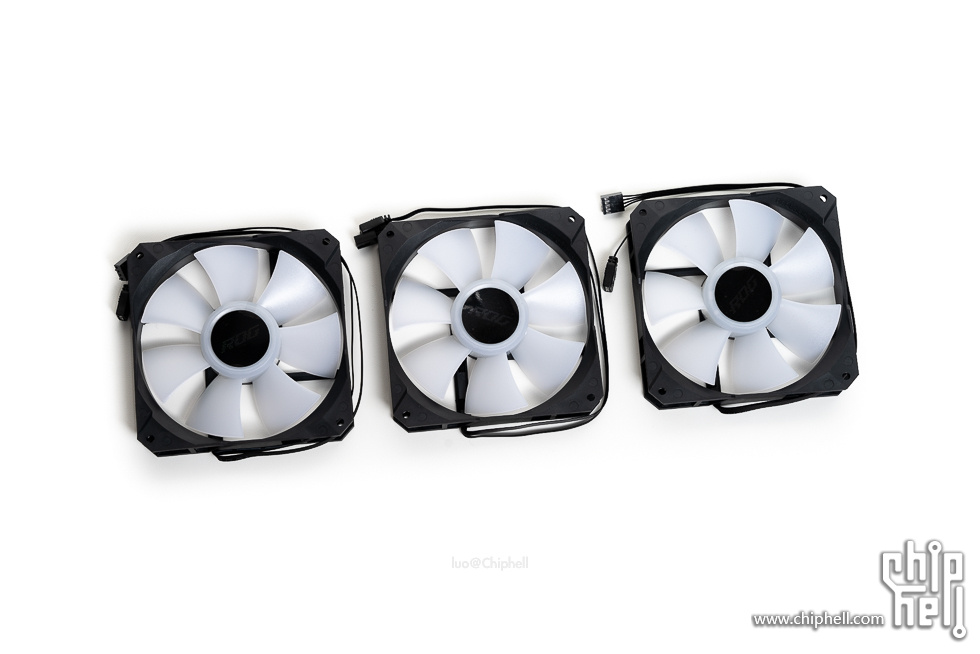

水冷自带的3把ROG 12cm 黑色ARGB定制风扇，风扇外壳为黑色，扇叶采用了半透明白色，能很好的进行导光。

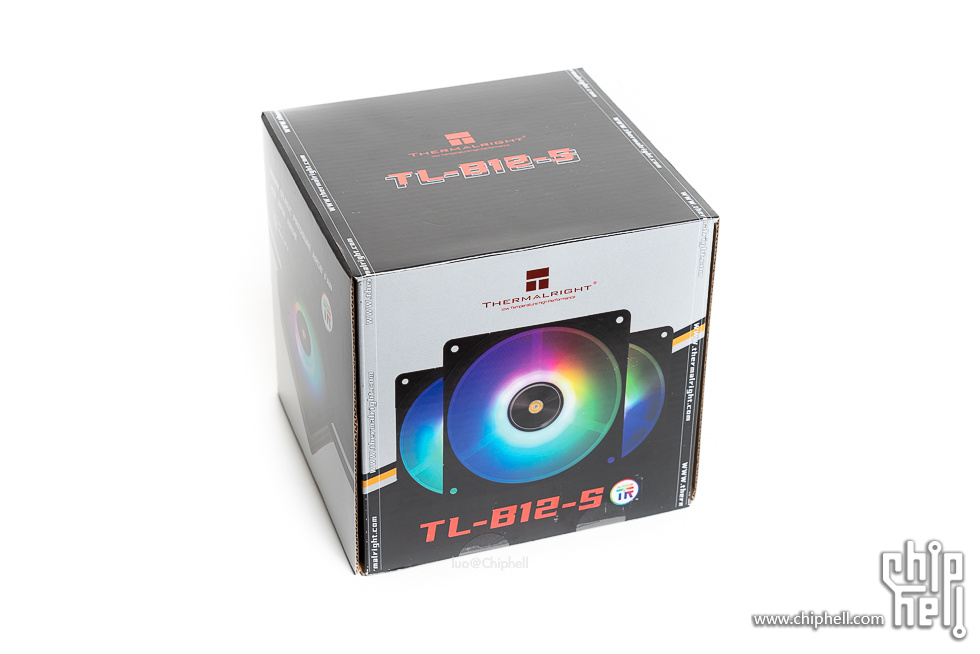

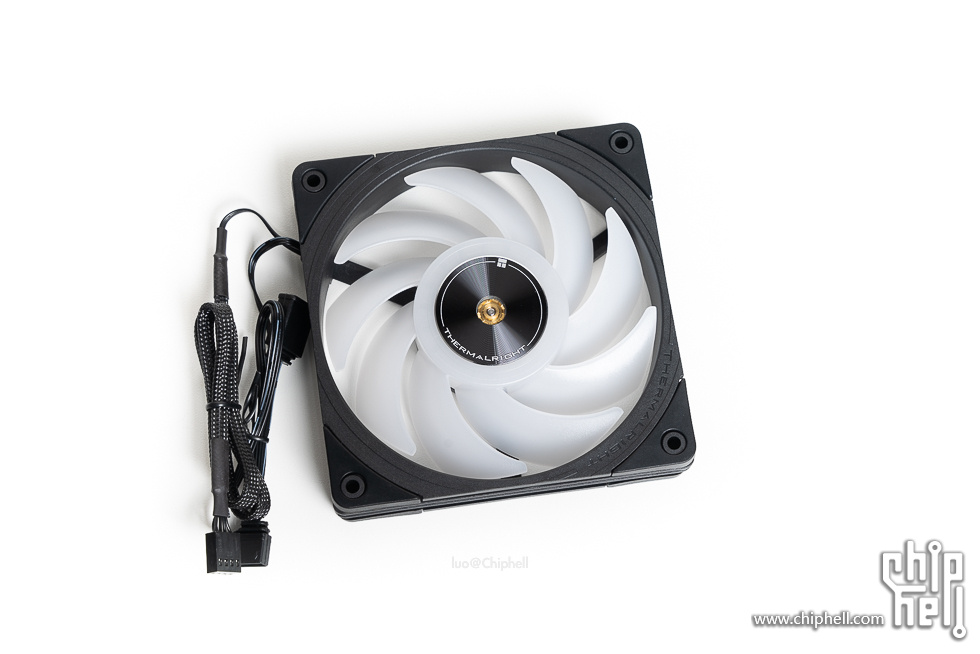

利民 TL-B12S。
ROG STRIX 雷鹰1000W 金牌全模电源。
电源侧面，除了标准的ROG logo和图腾信仰文字外，在包装里面还有RGB磁吸装甲可供安装。
电源顶部有铭牌贴纸，ROG的logo非常醒目。

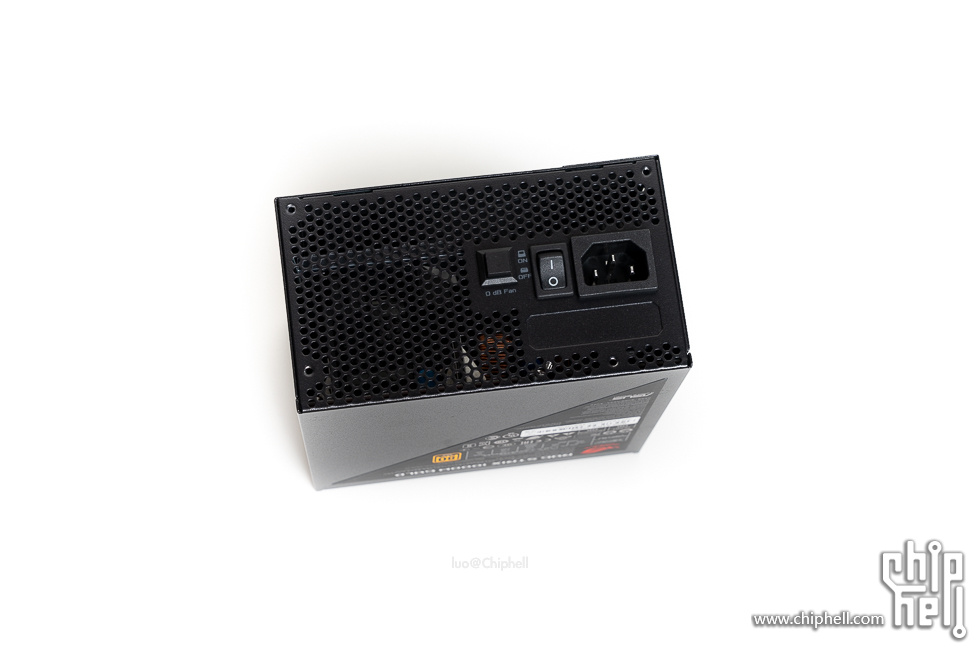

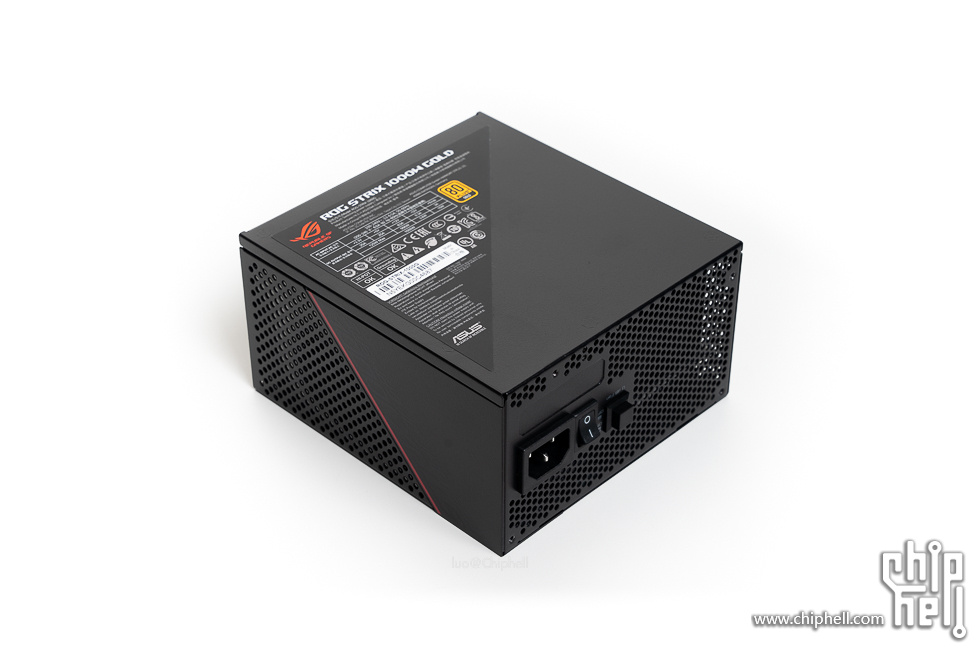

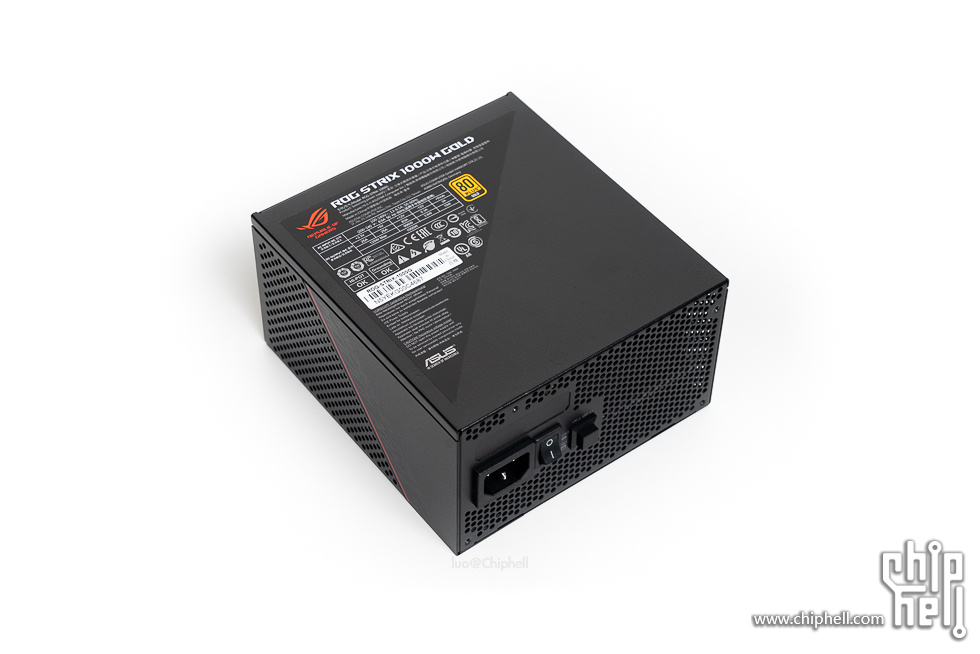

电源尾部，除了电源接口及开关外，还有零噪音开关。

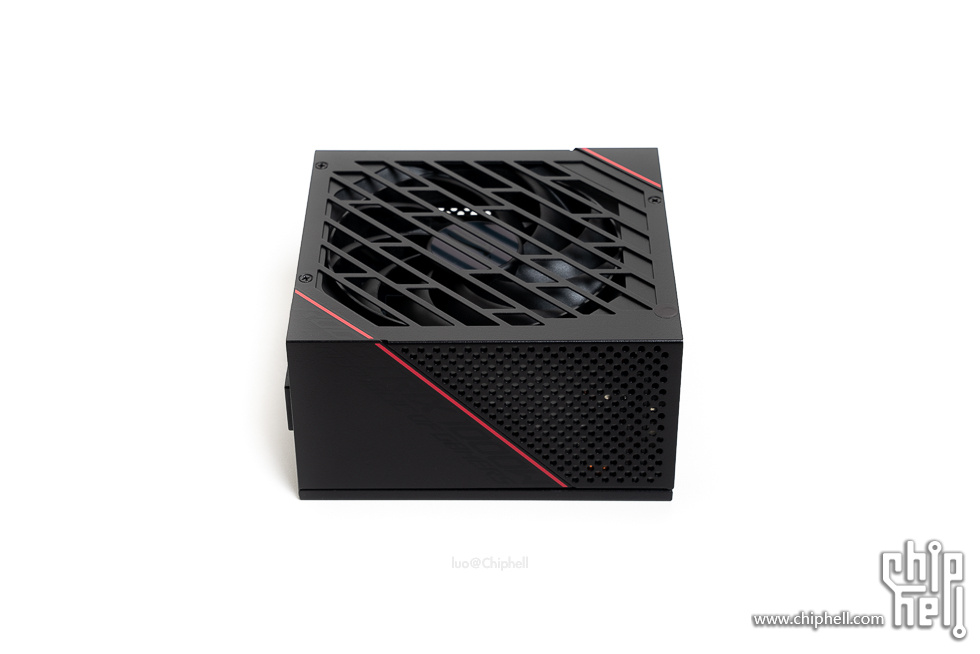

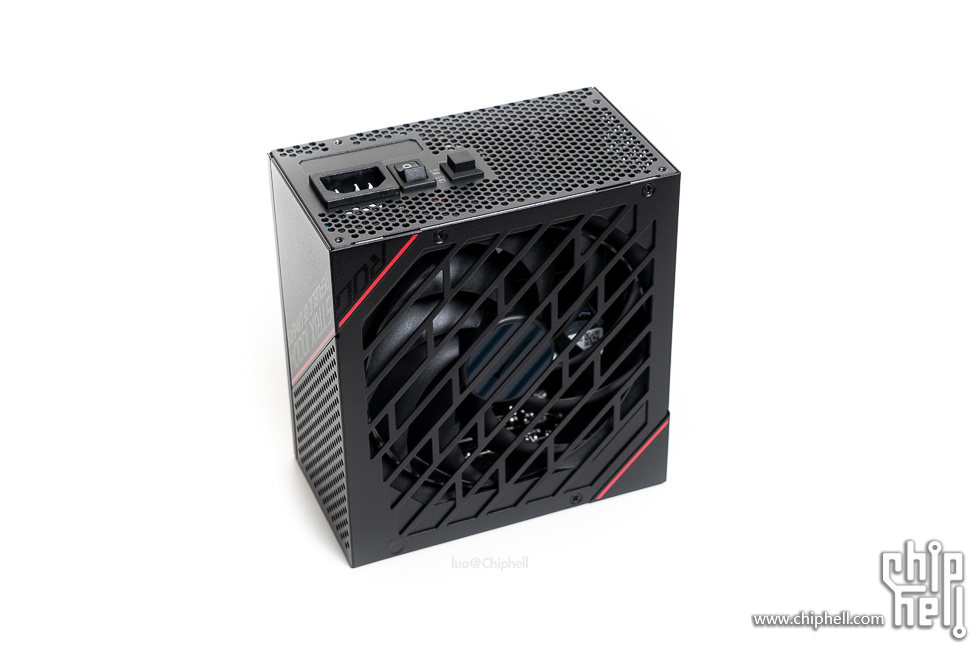

风扇侧，内部使用了135mm的AXIAL-TECH轴流风扇，中间有ROG logo，风扇罩的设计也非常好看，两边还各有一条红色线条。
线条下方有ROG字样。
全模组化接口。
华硕 TUF GAMING GT502 *药弹**库。

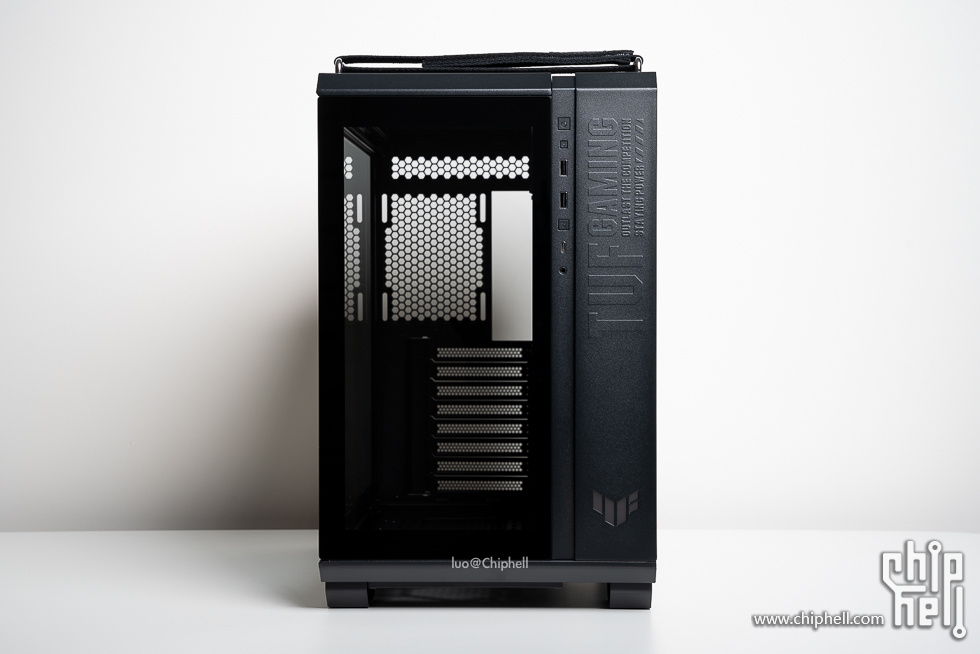

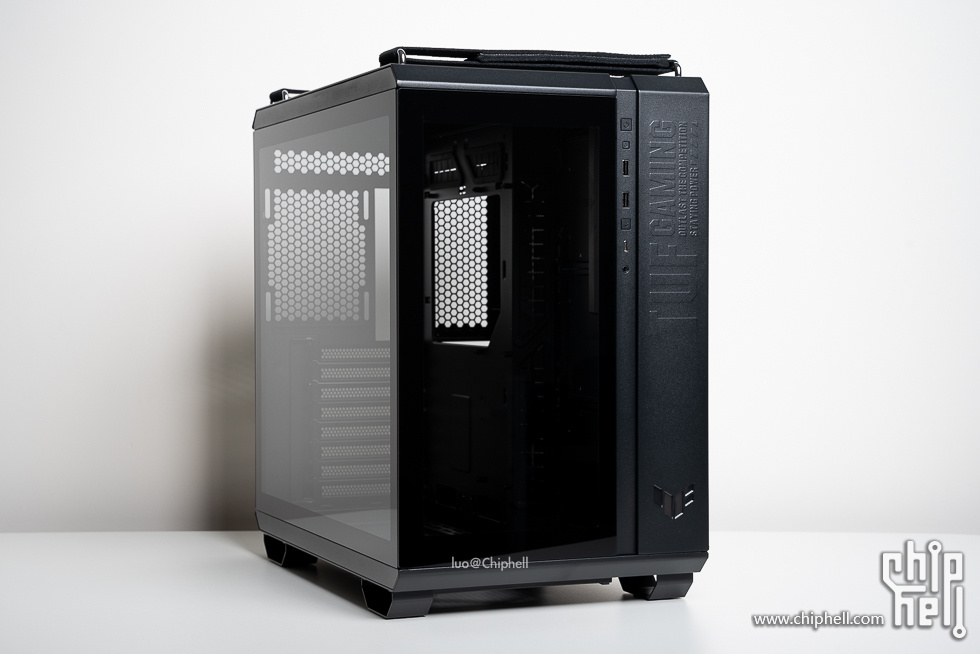

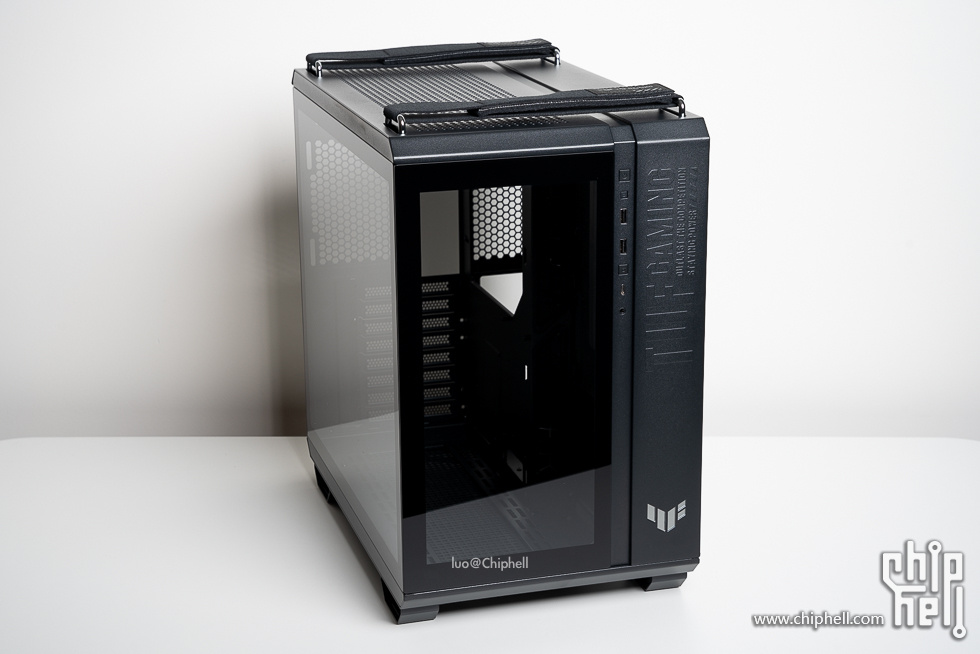

机箱正面，采用了钢化玻璃前面板，可以看到内部部件。

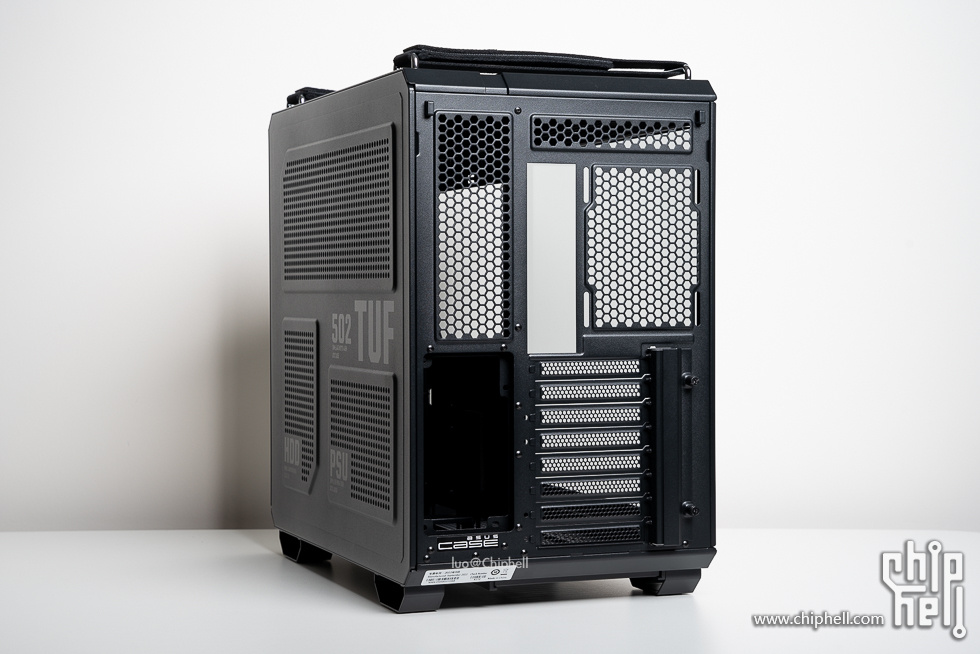

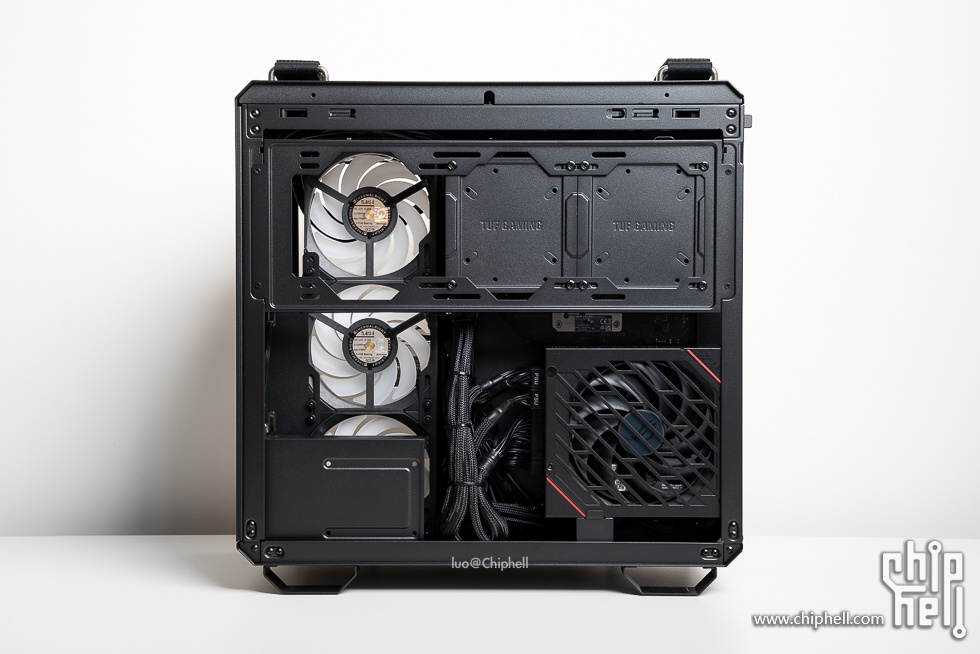

机箱背面，采用分仓设计。
主板侧，钢化玻璃侧板采用了深色玻璃。

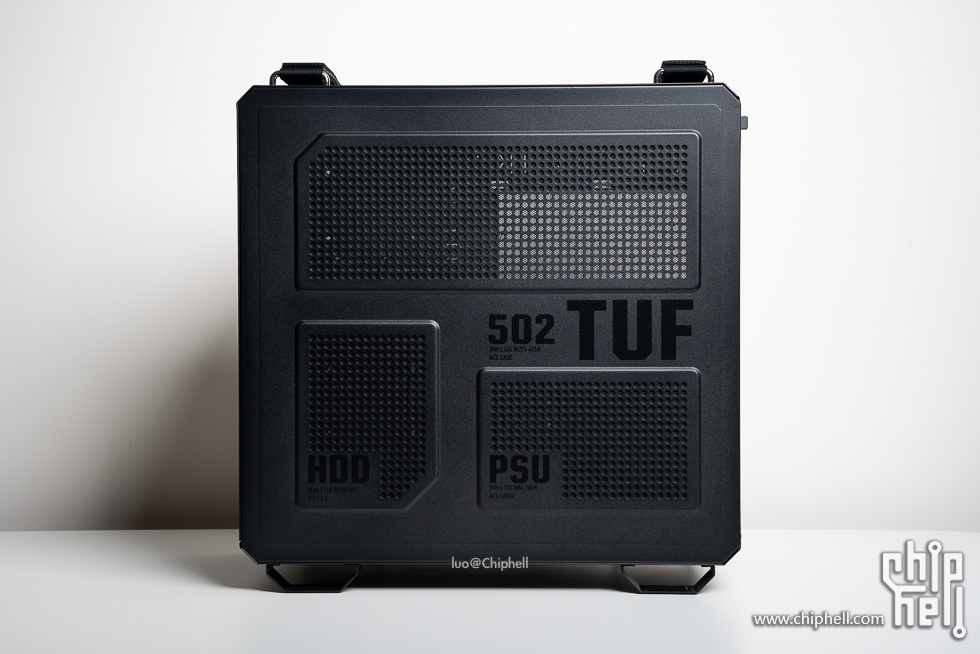

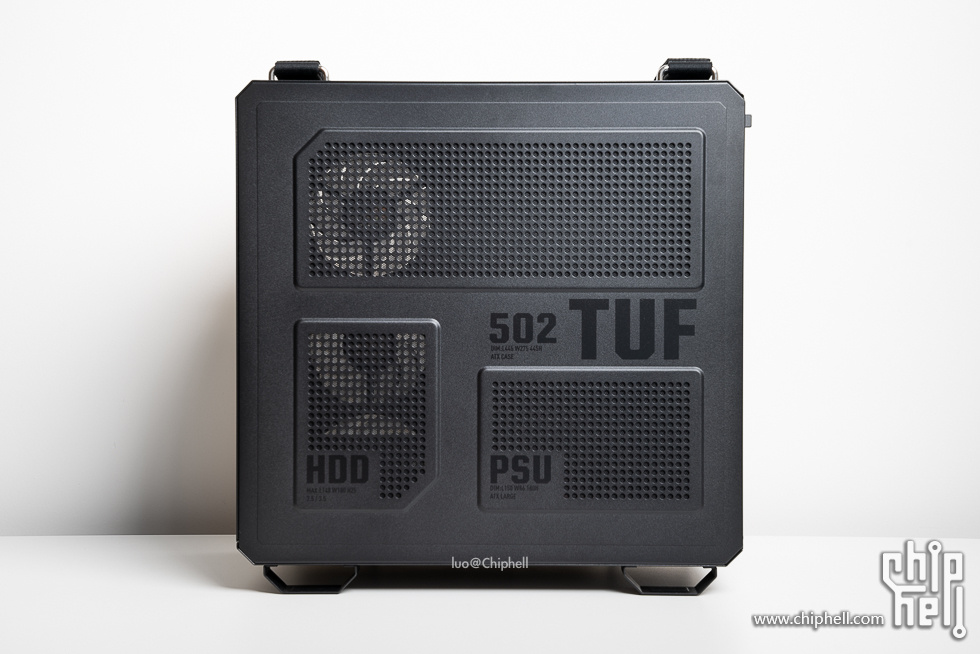

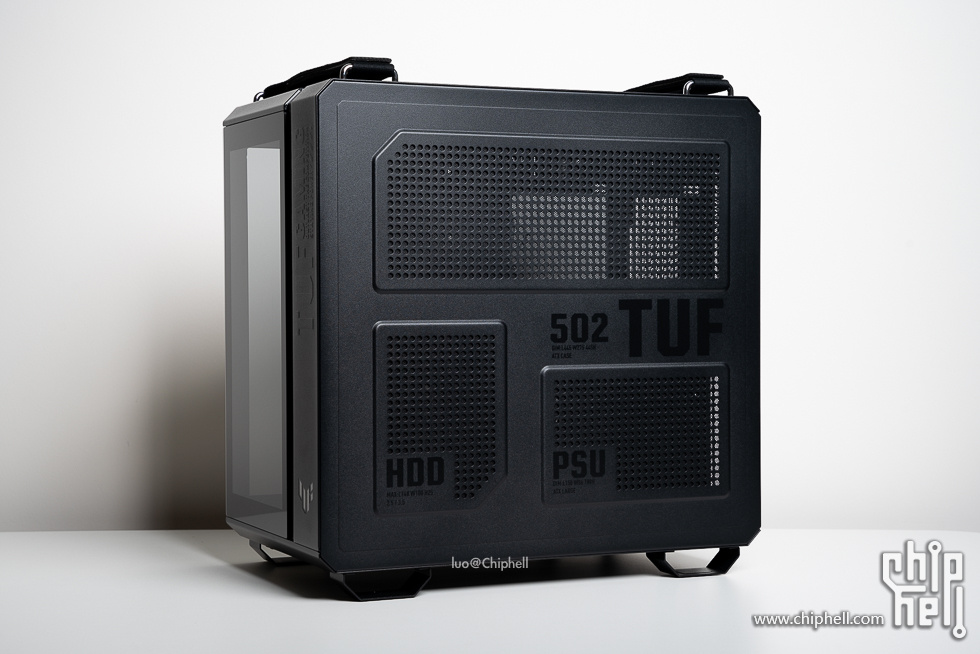

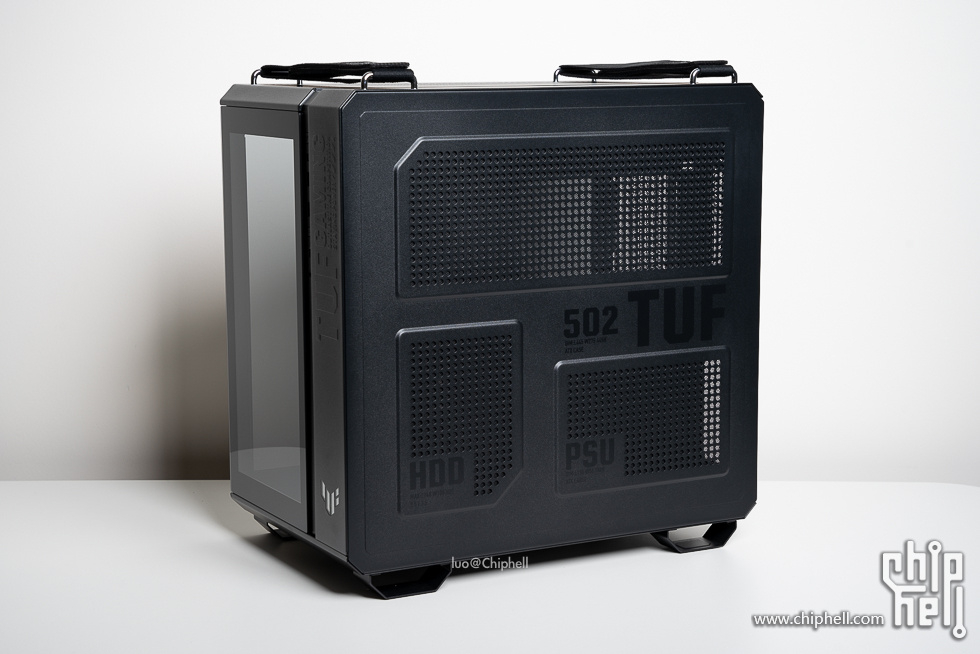

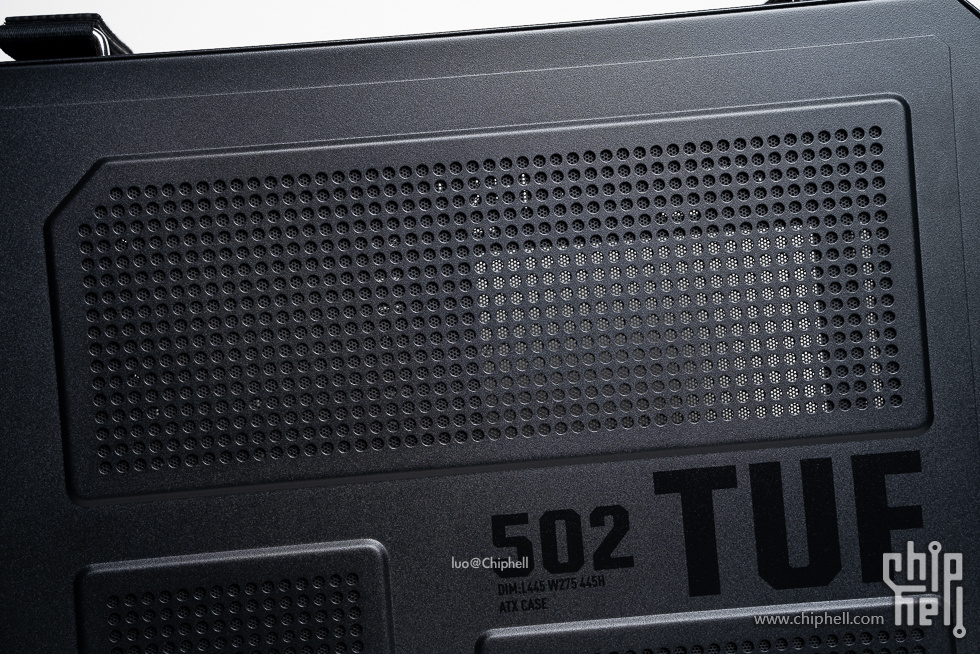

背线侧侧板，上面印有机箱型号，下方还印有HDD和PSU的字样。
侧面视角。
俯视角度。
45°视角。
机箱顶部一览。

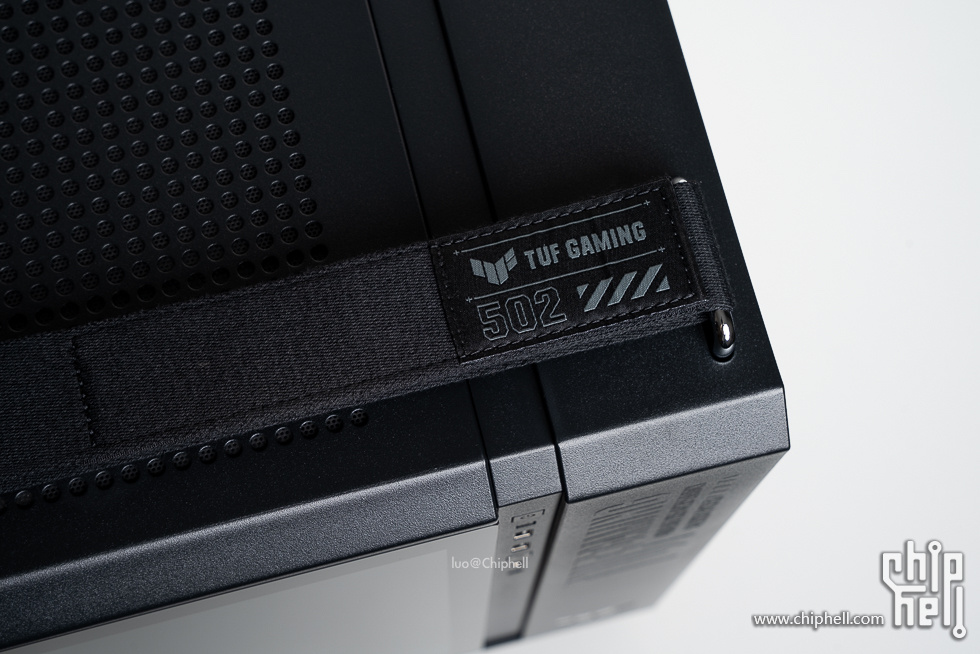

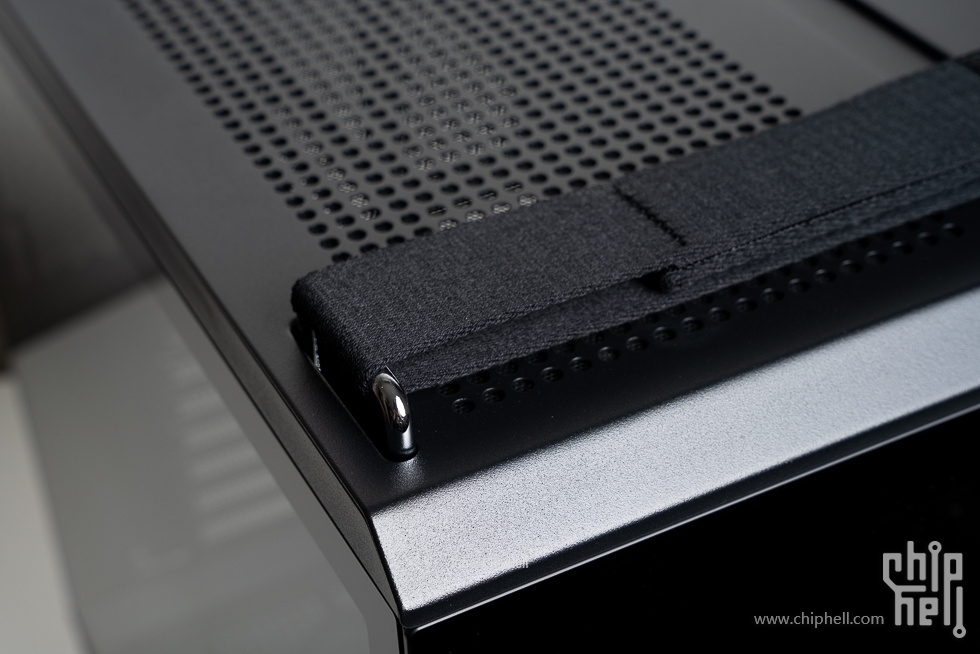

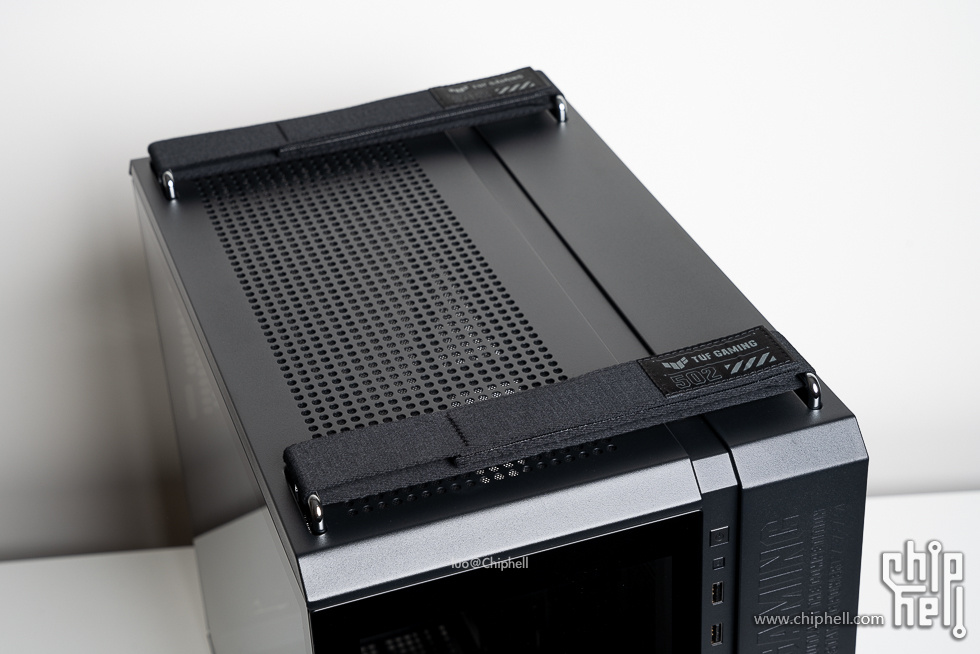

机箱顶部的提手带，从太阳神机箱上延续下来的设计，右侧有机箱型号的标识。
金属提手。

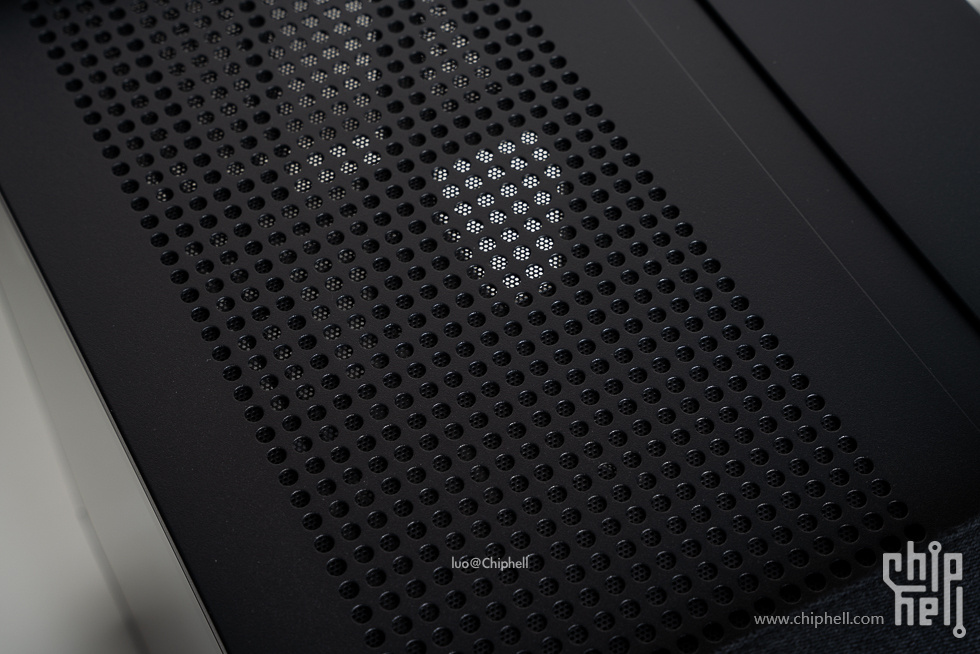

顶盖的散热孔。

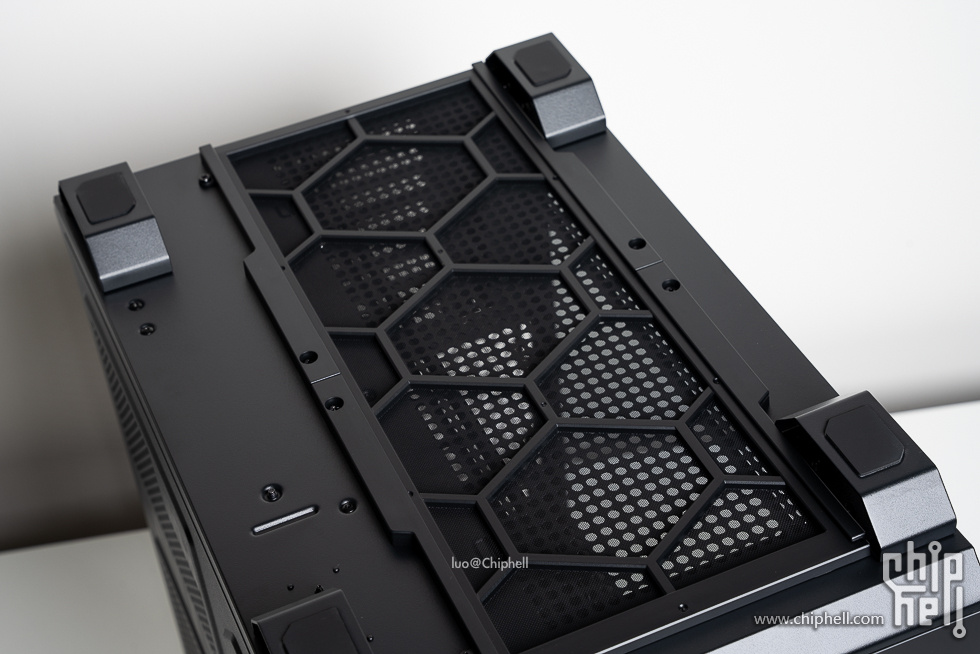

机箱底部一览。

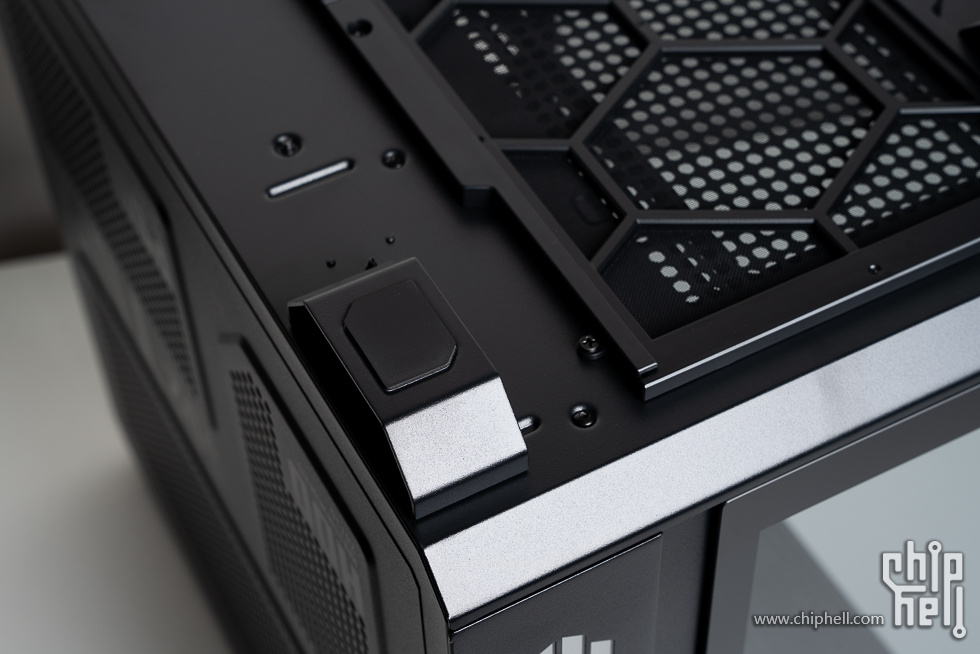

机箱脚垫，橡胶垫面积很大，防滑效果不错。
可拆卸防尘网。

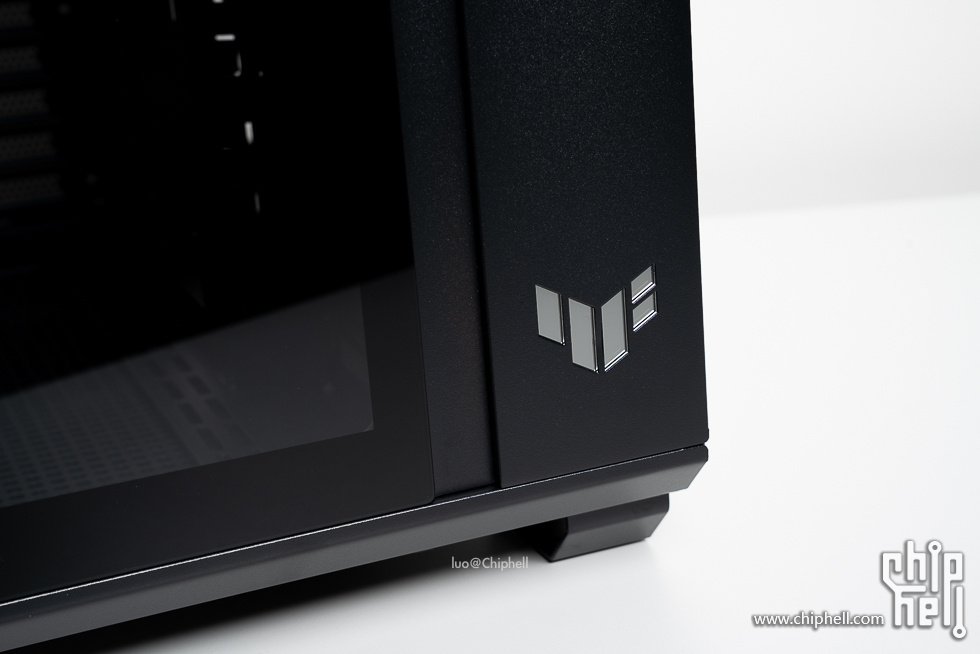

机箱前面板上的TUF logo灯。
前面板右侧，冲压出来的TUF GAMING字样，做工细节到位。

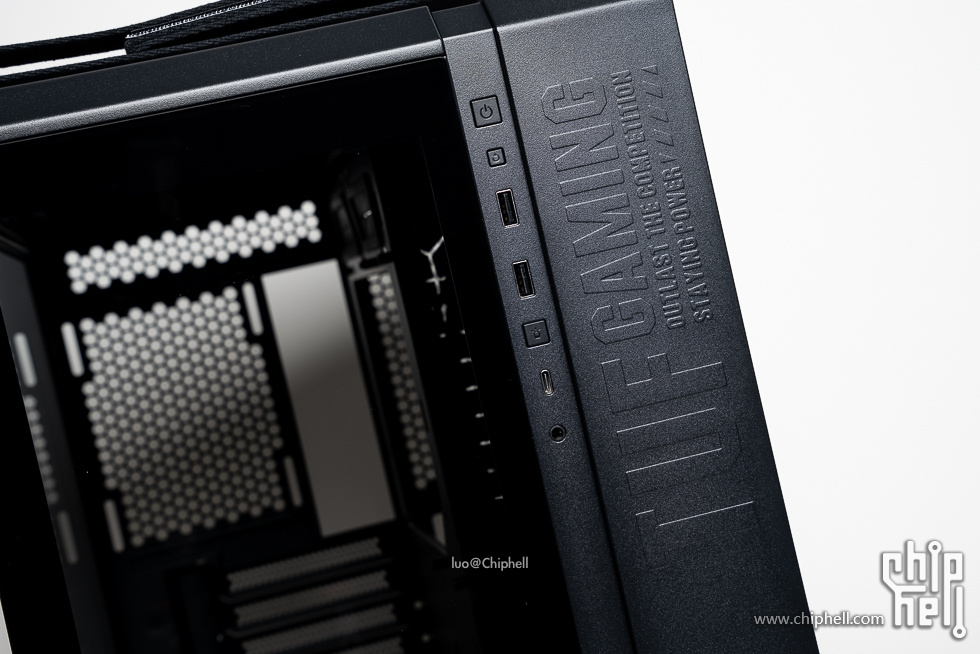

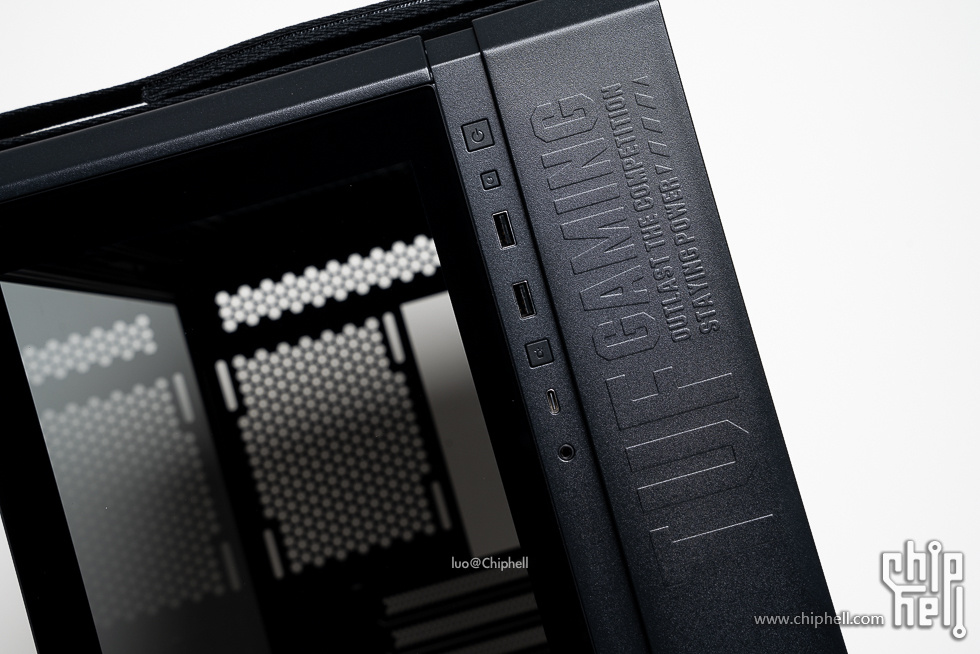

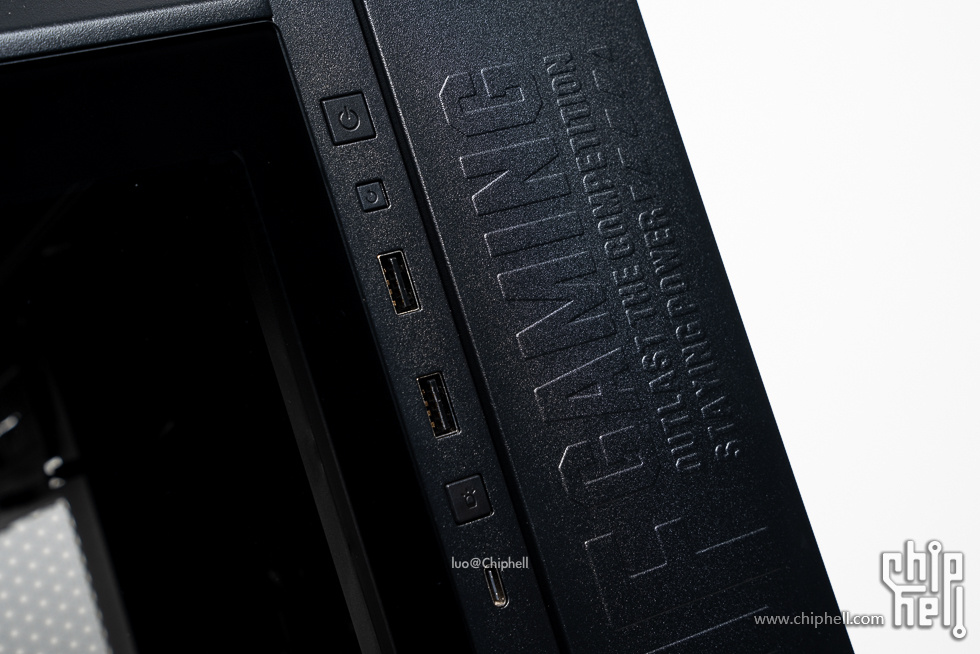

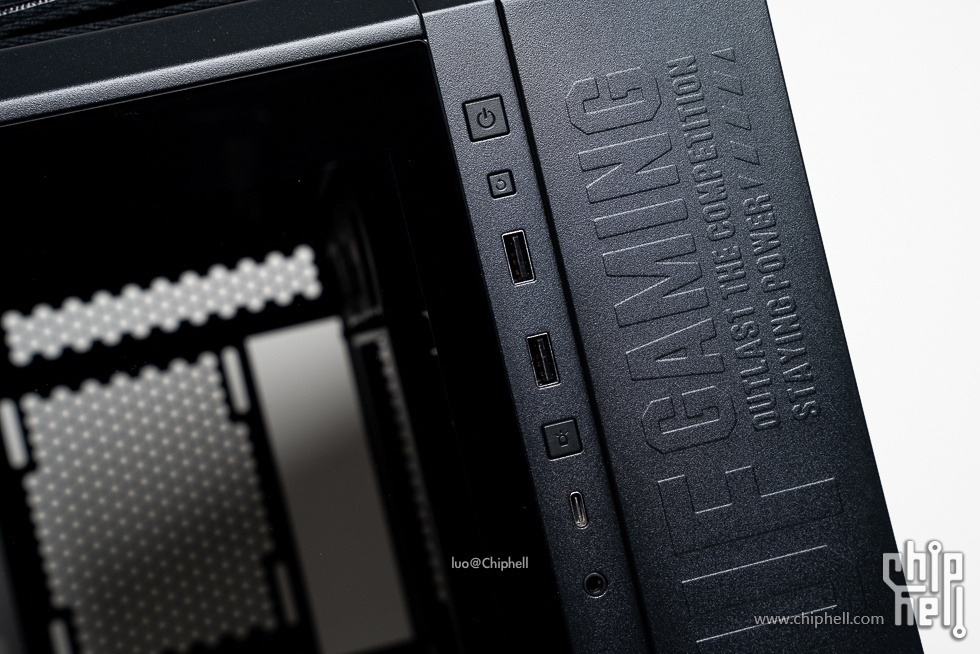

前置接口，从上到下依次是电源按钮、重启按钮、2个UBS 3.0、灯光控制按钮、USB 3.2 Gen2 Type-C。
细节展示。

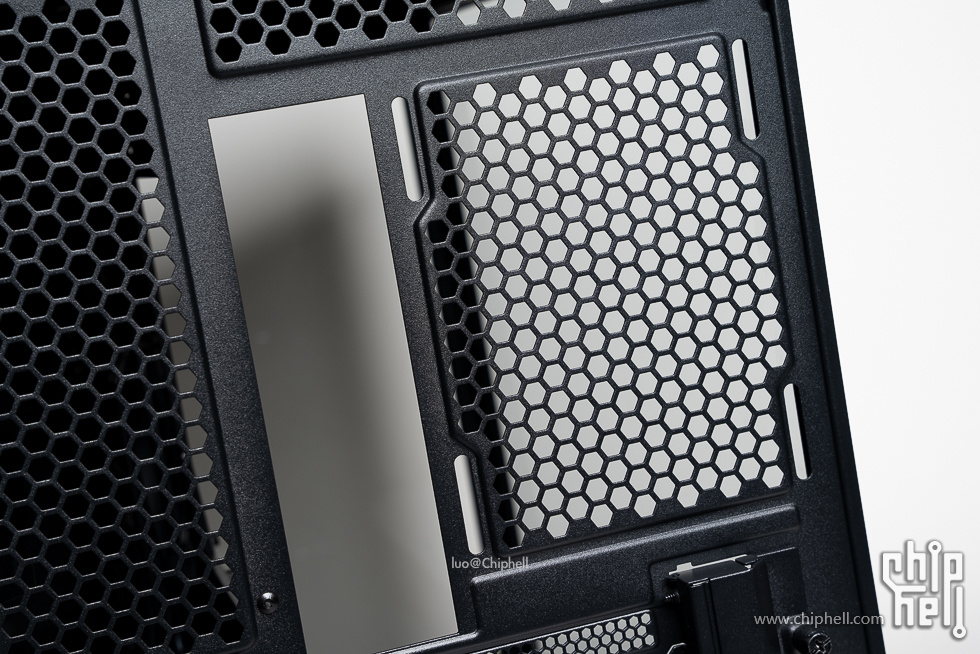

背板细节，上方的散热开孔，内侧支持安装360冷排。

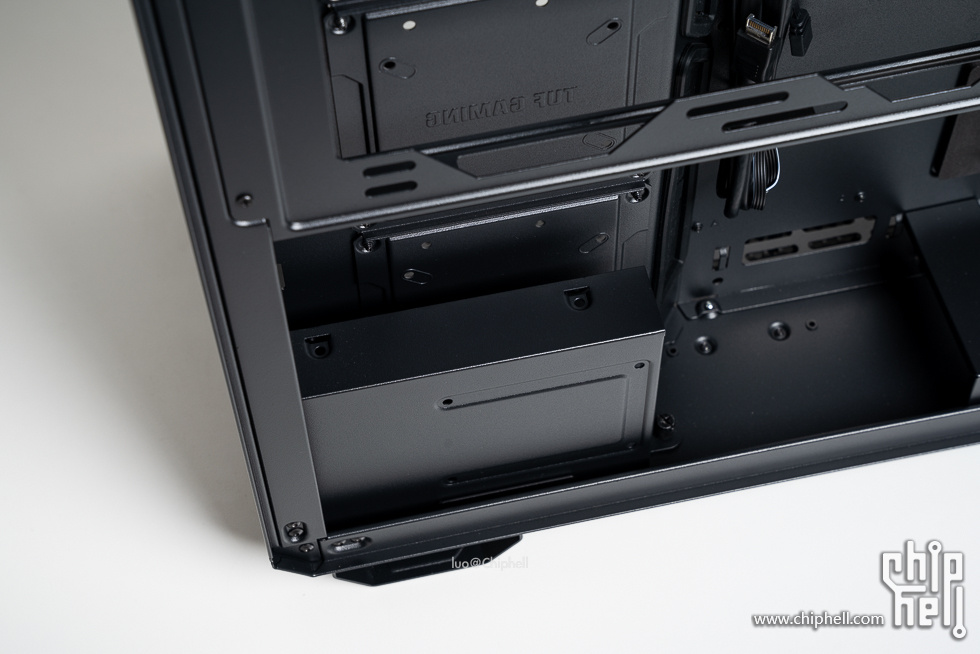

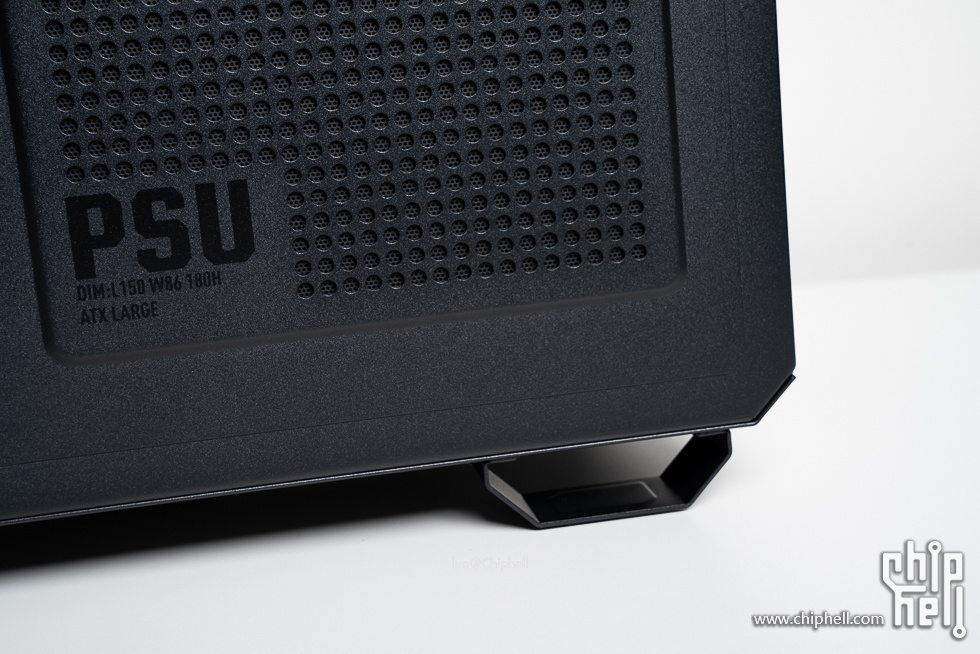

底部的硬盘位和电源位，使用文字进行了位置标注。
机箱底座。

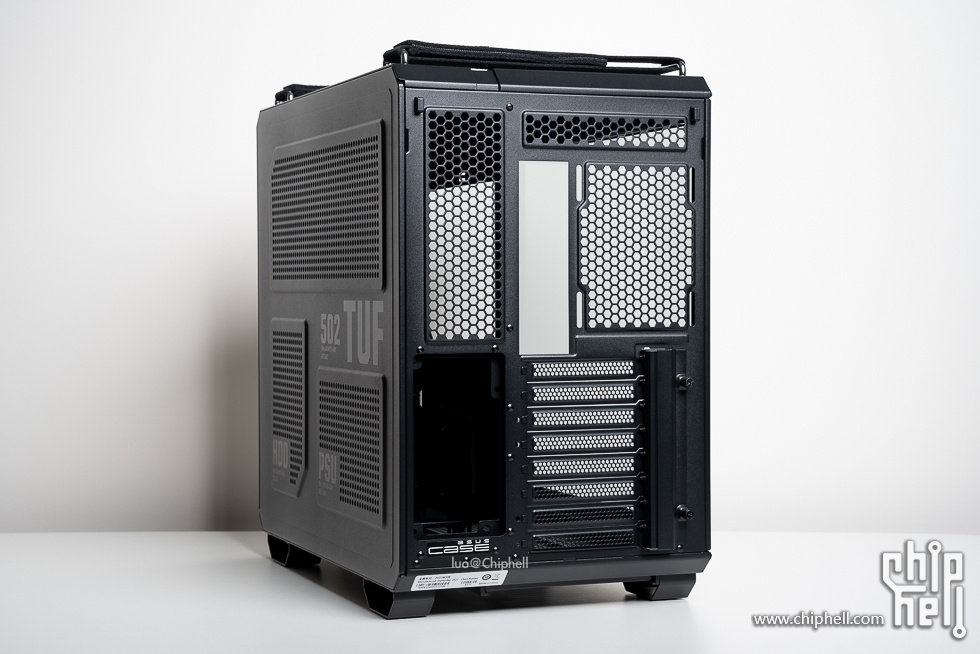

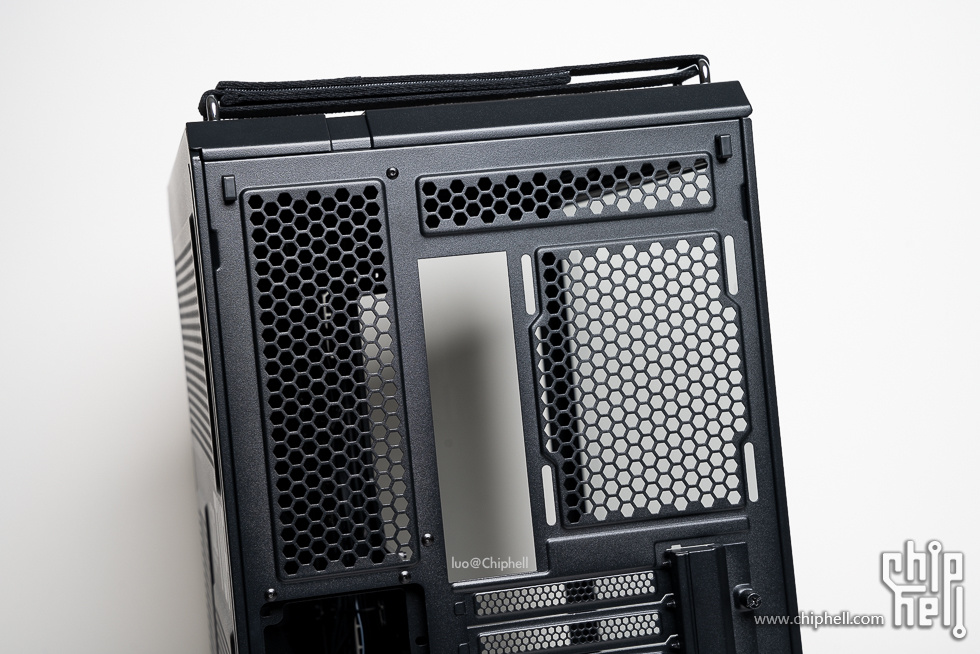

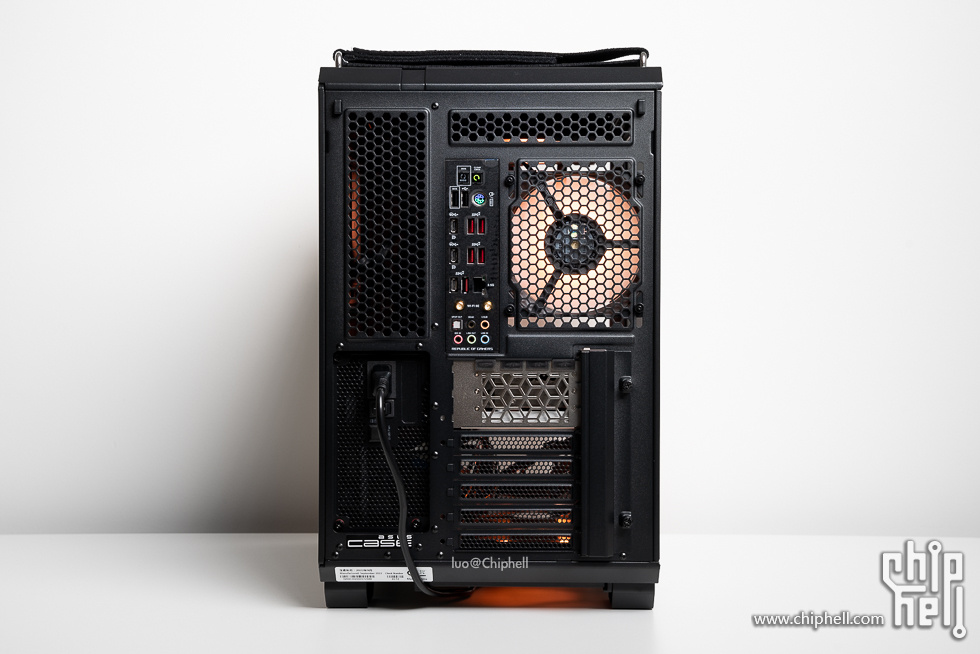

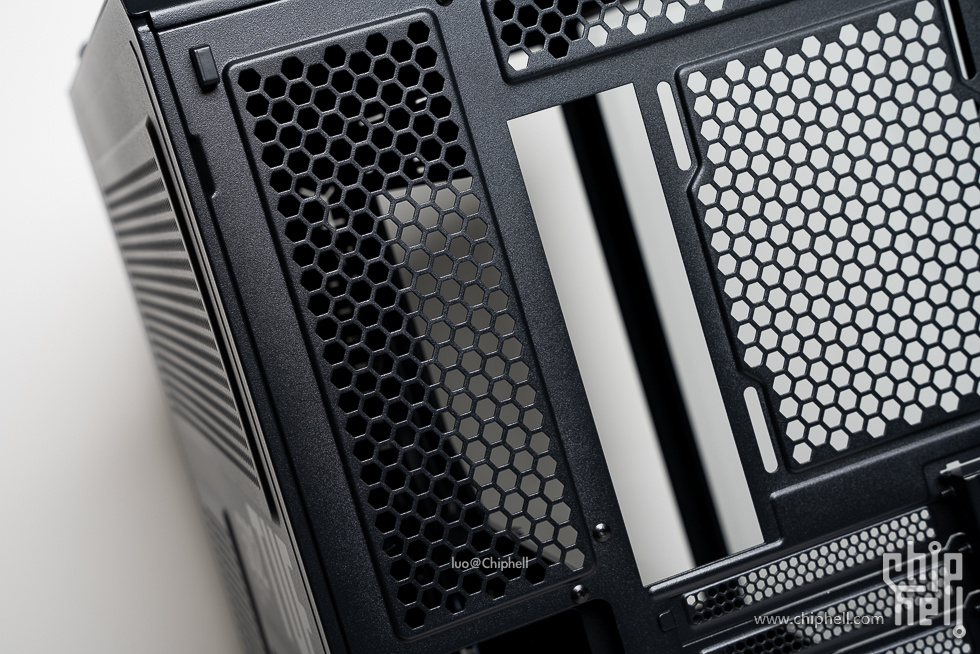

机箱背部，上方为主板接口区域和后置12cm风扇位。

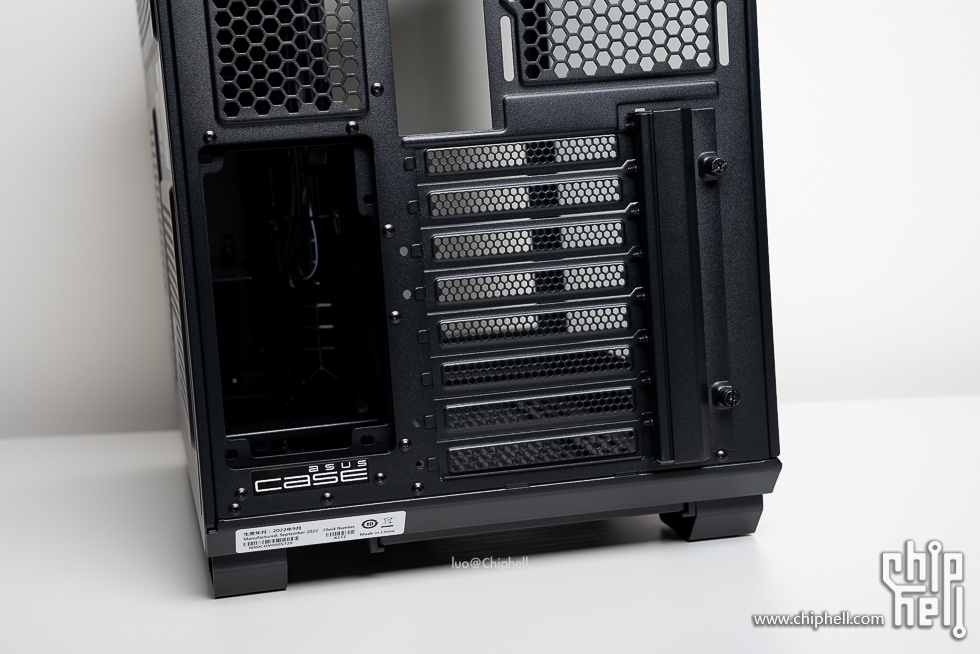

8个PCI插槽，使用附件替换件支持显卡竖插安装。
上方的散热孔。
风扇位。
PCI插槽区域。
电源位。

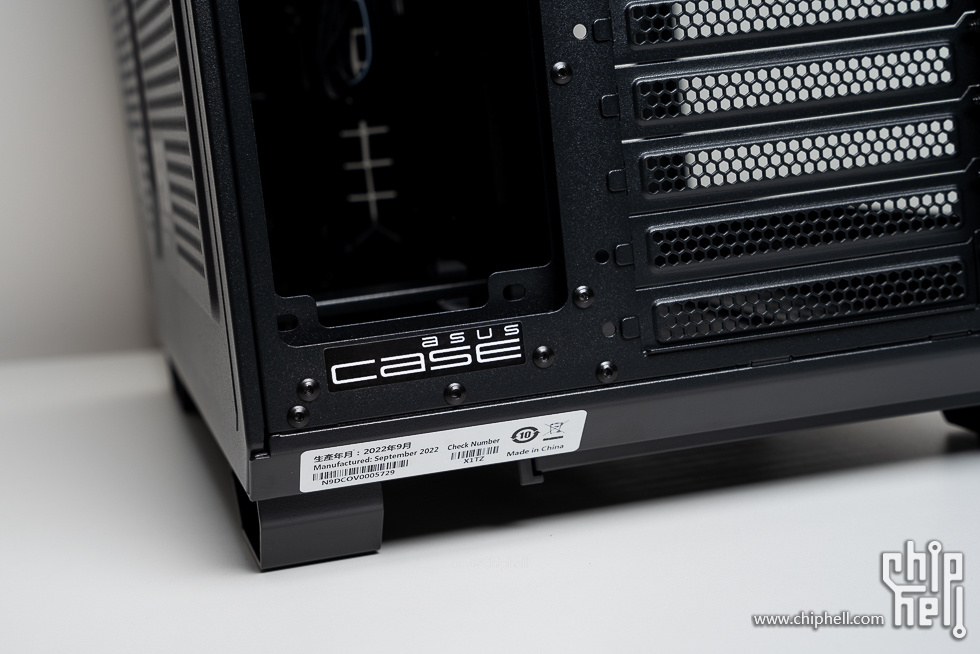

机箱铭牌贴纸。
侧板开启按钮，按下即可打开侧板。

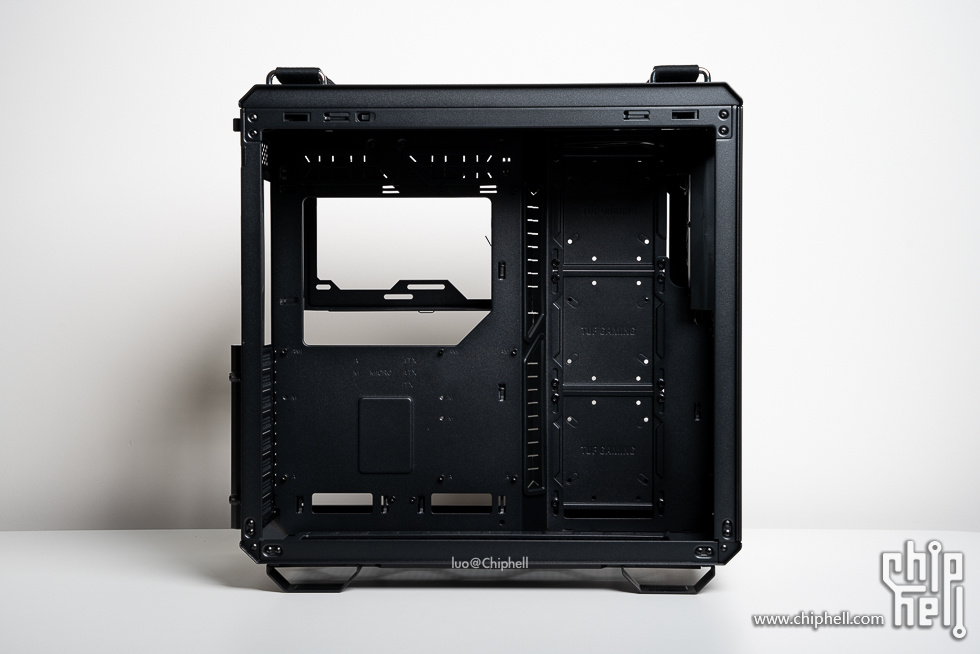

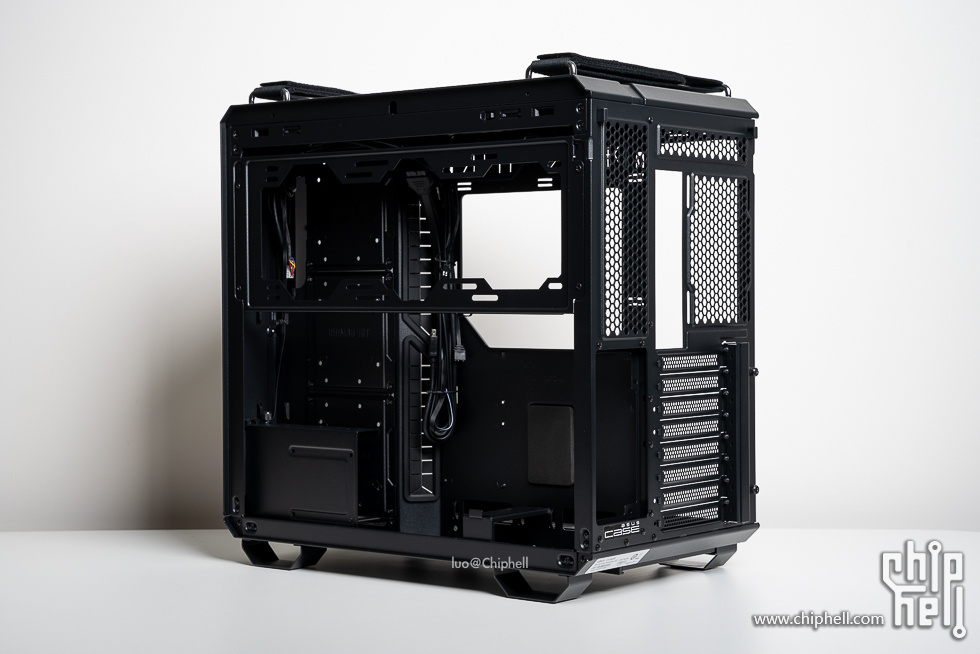

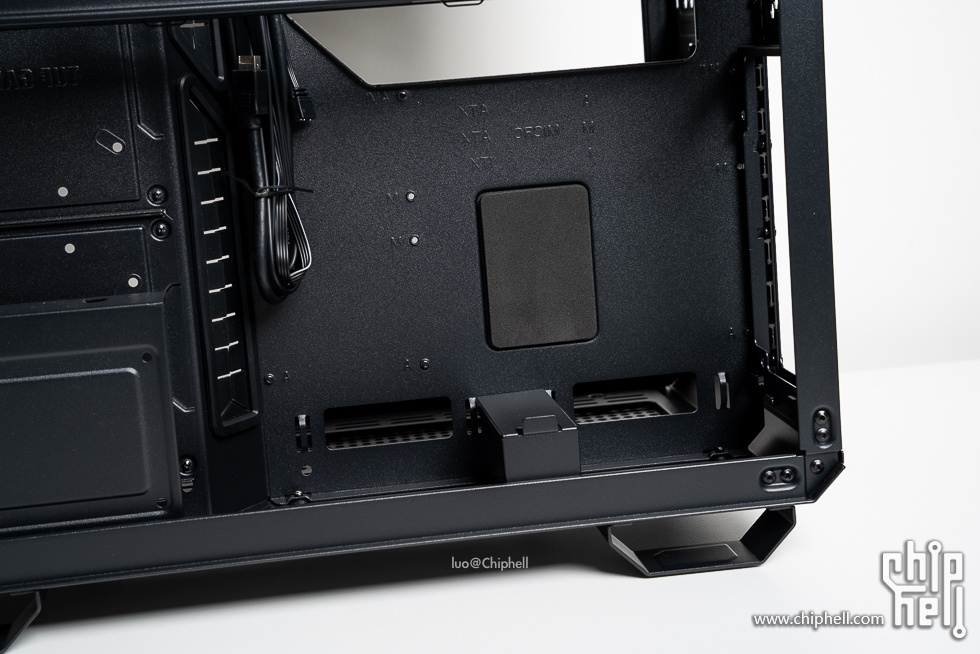

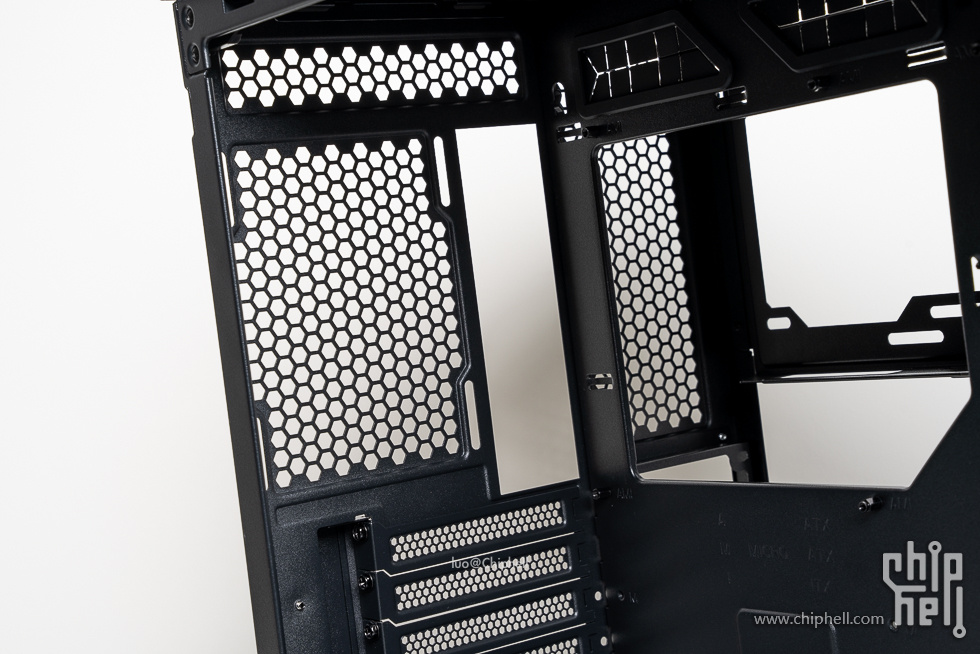

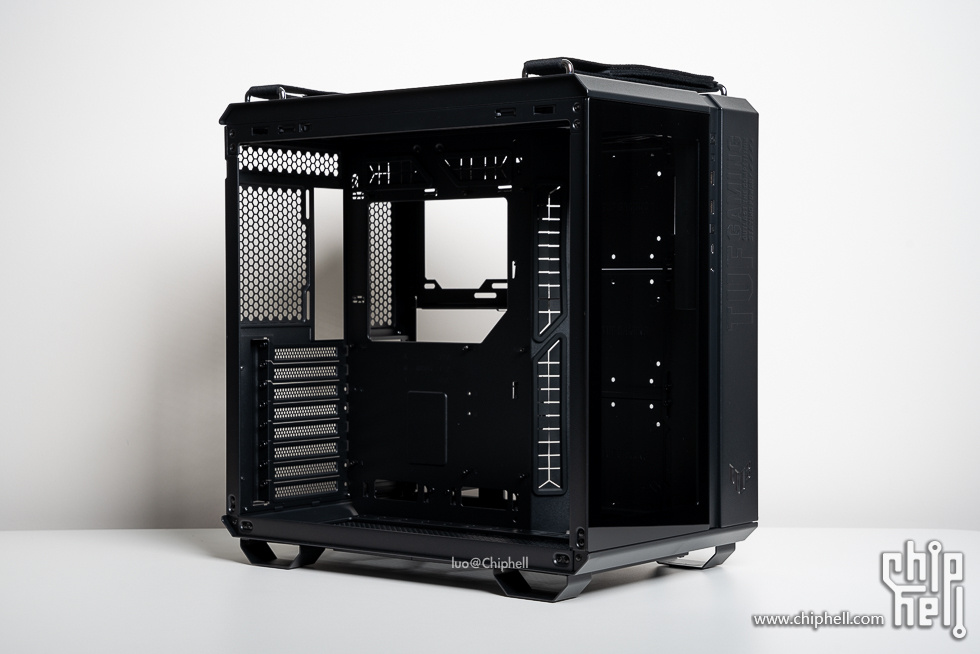

移除侧板后，机箱内部一览。

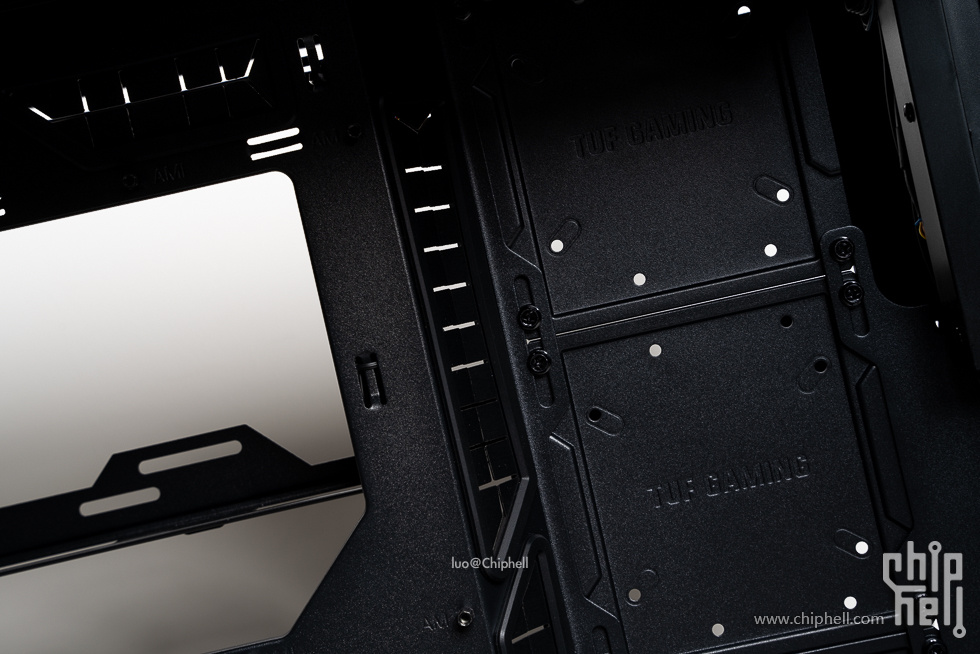

主板区域。

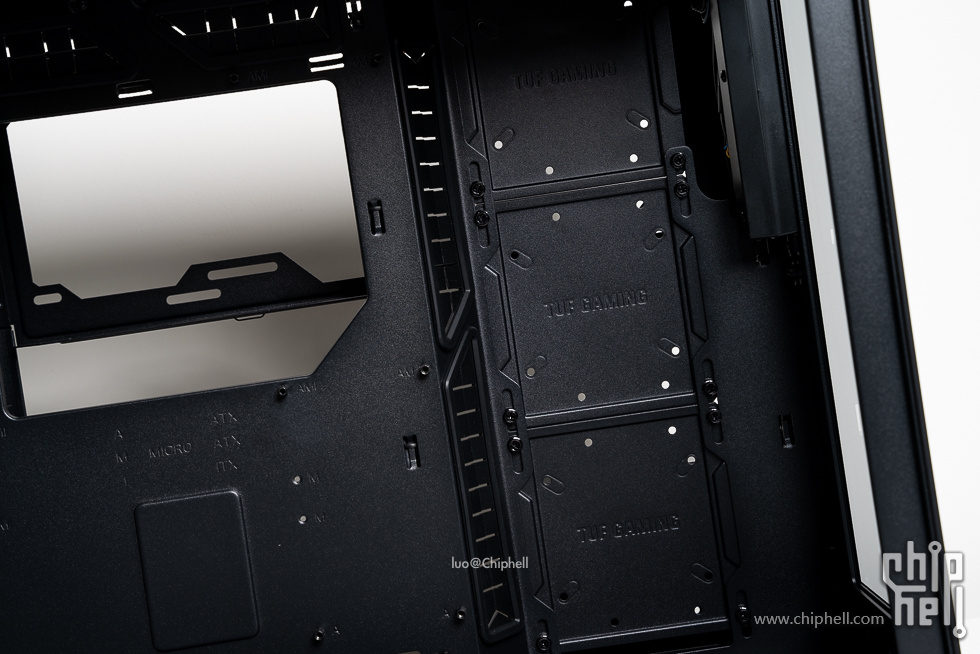

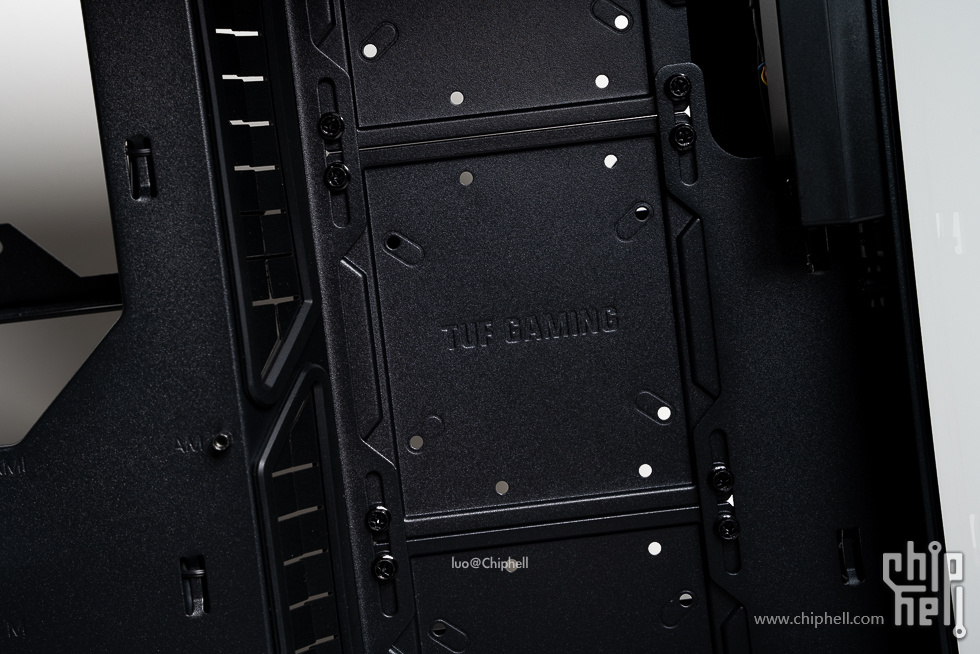

前部侧面，默认安装了3个硬盘安装挡板，拆除后支持3个12cm风扇或者2个14cm风扇。
硅胶走线孔，细节到位。

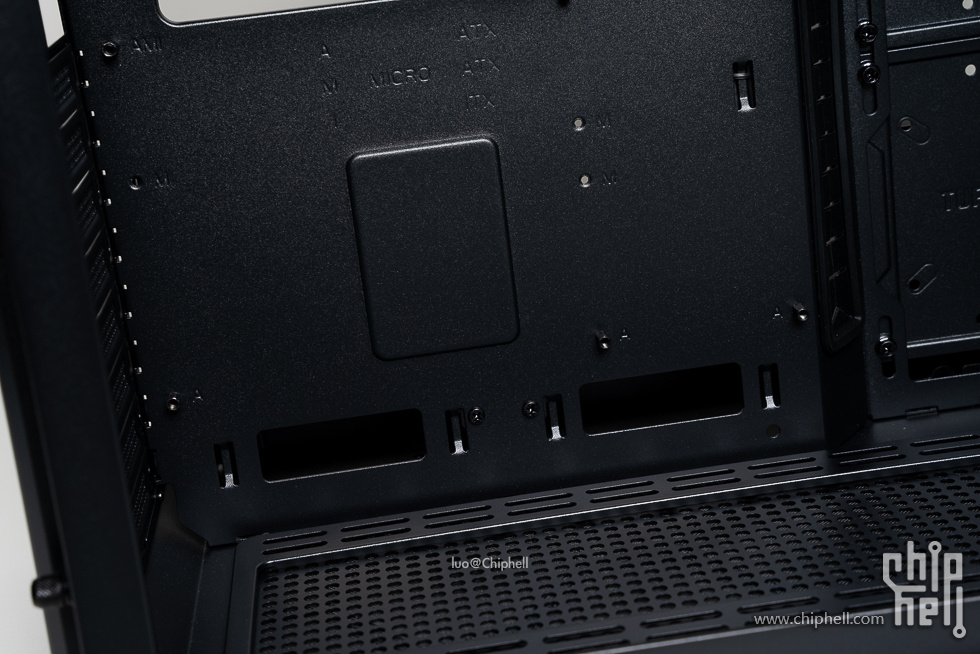

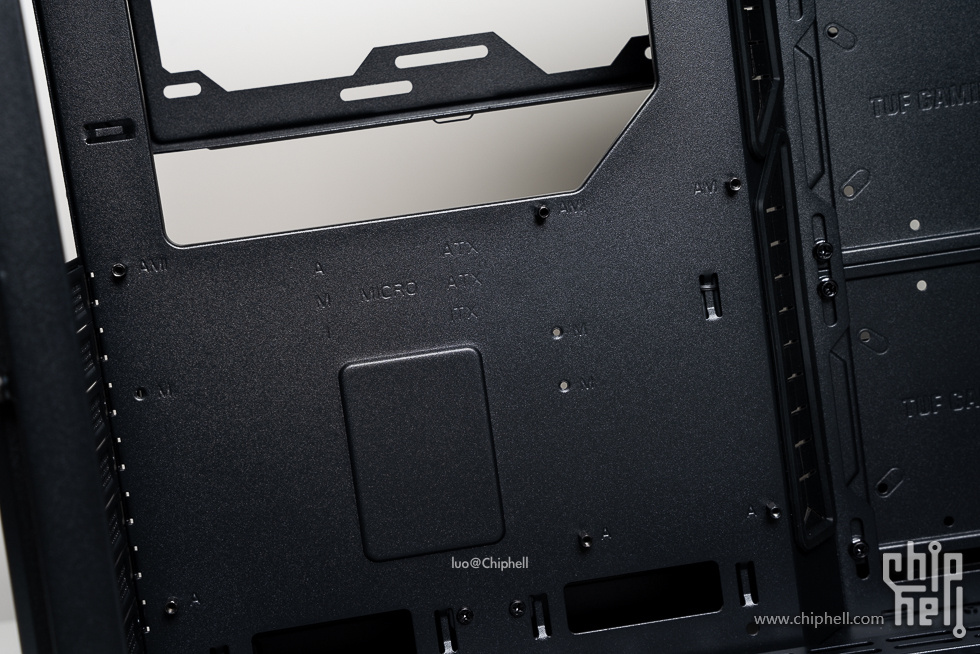

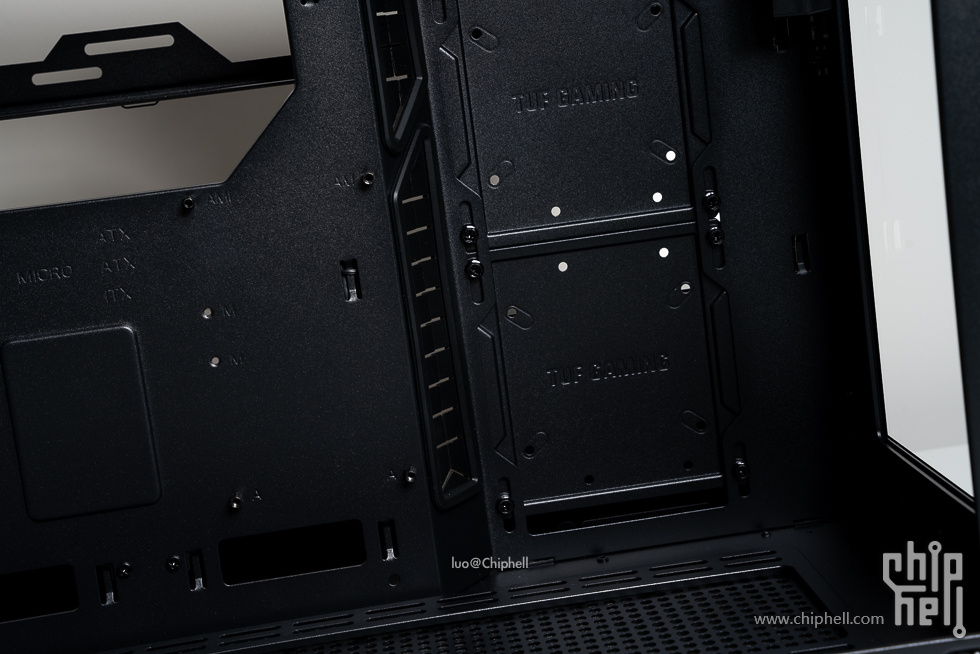

机箱上标注了支持的主板规格。
底部的两个走线孔。
后置12cm风扇位。

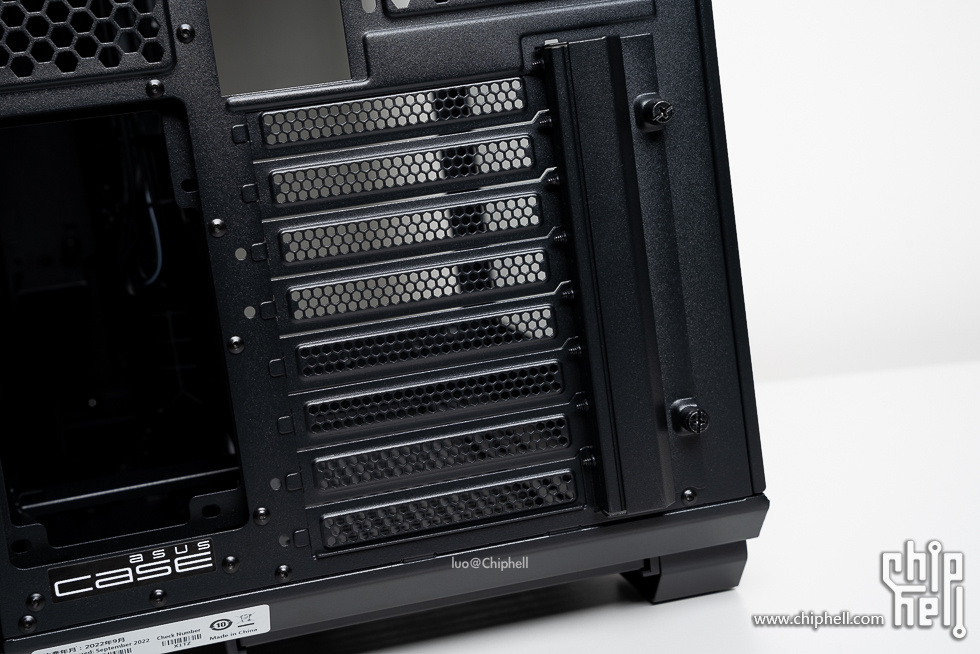

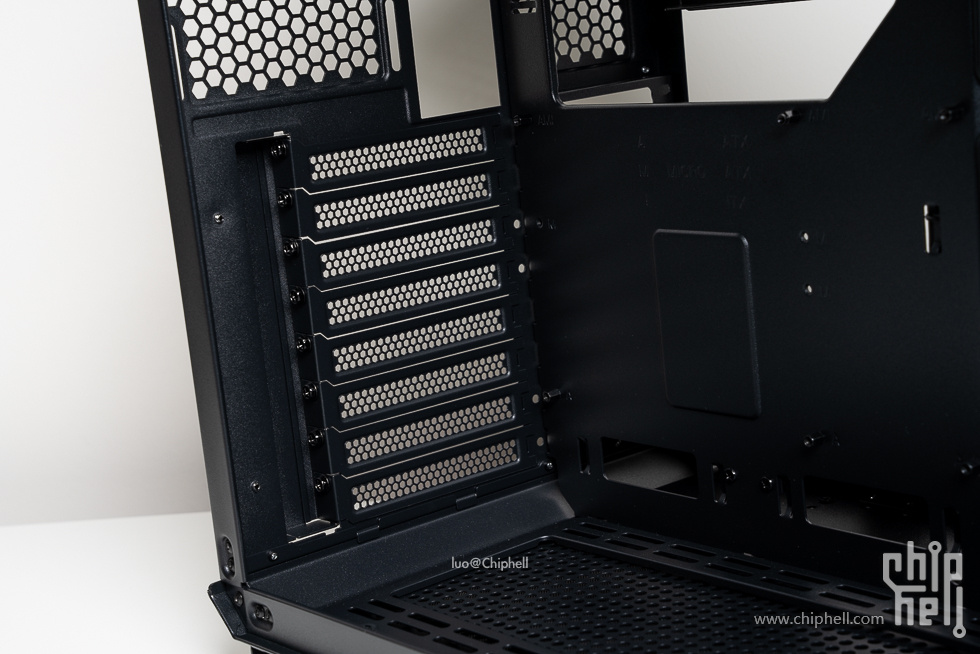

8个PCI插槽挡板。

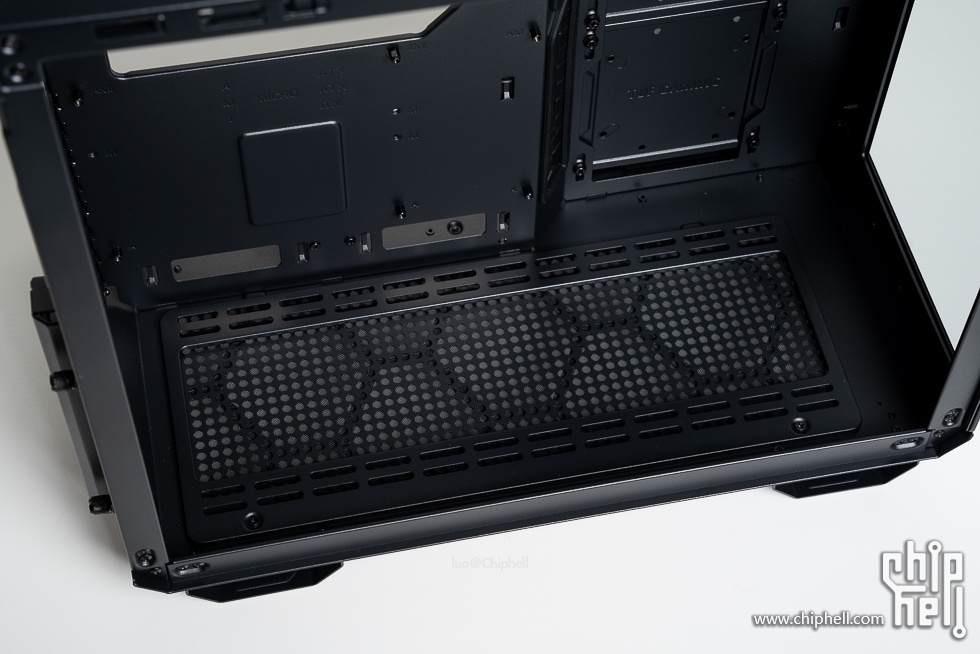

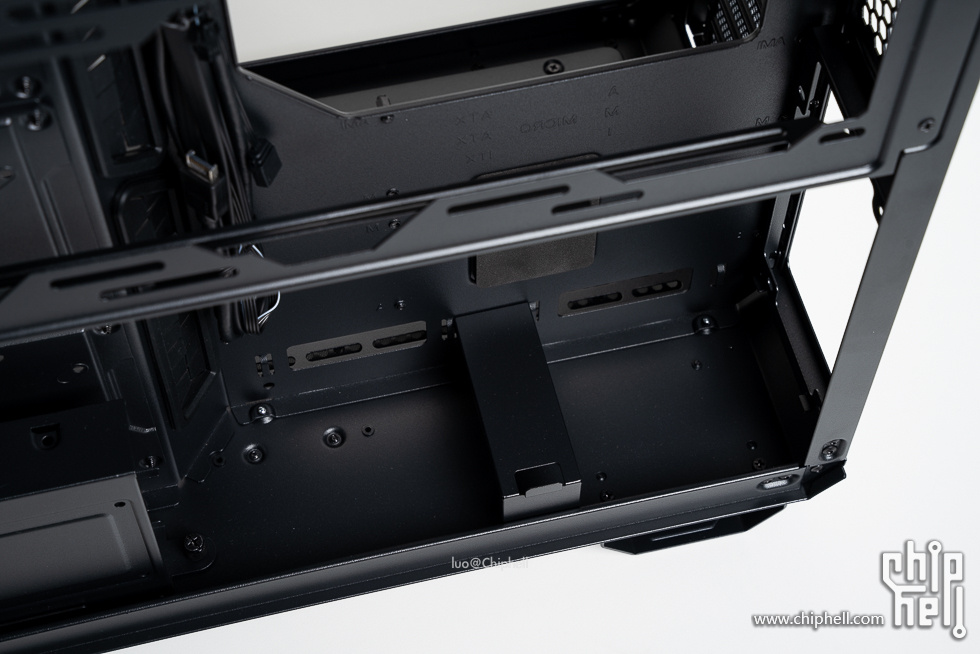

机箱底部，支持3把12cm风扇安装。

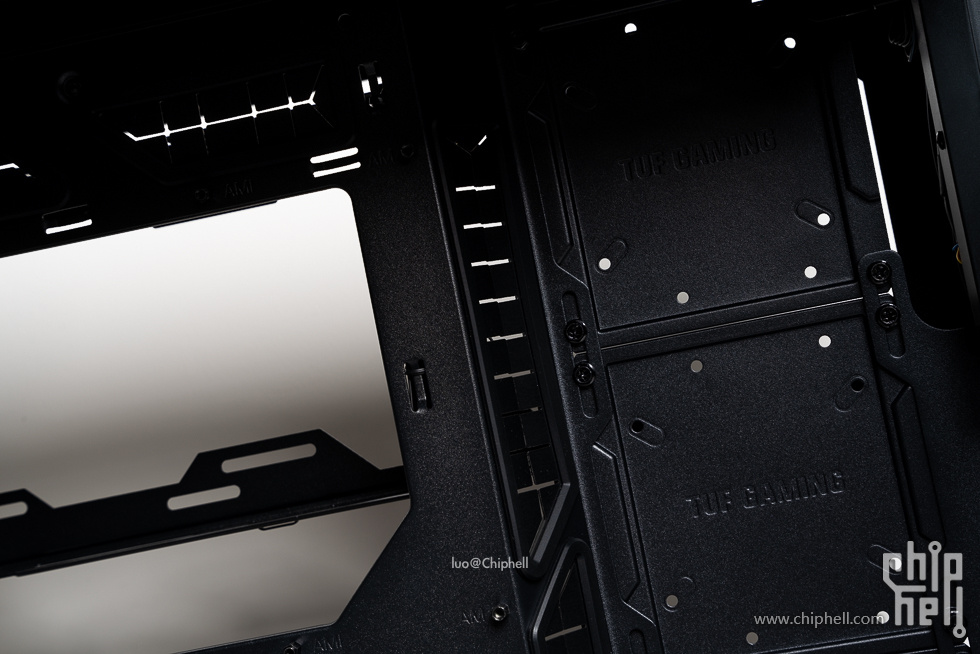

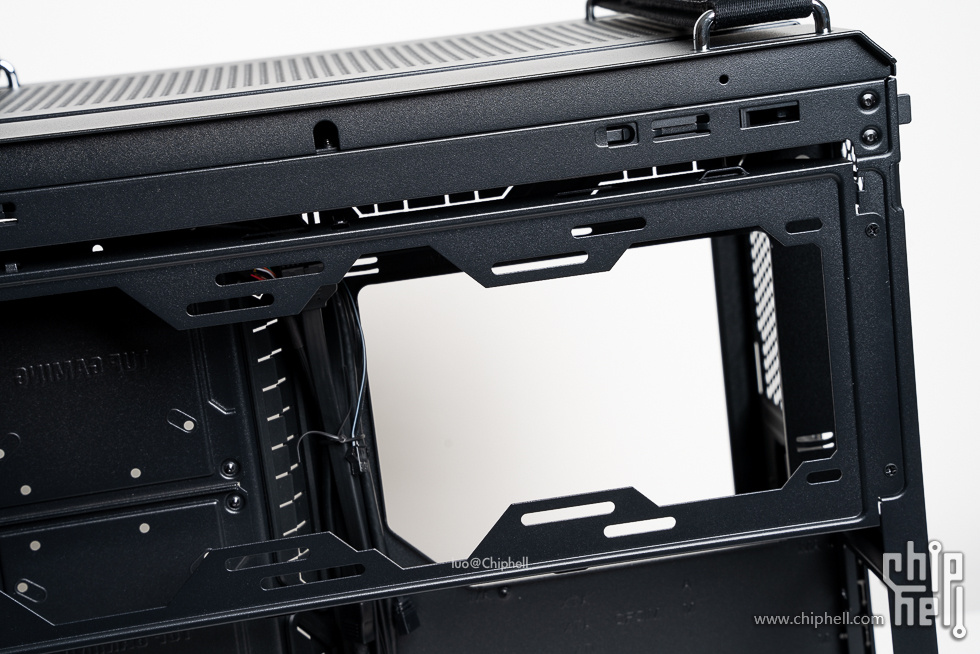

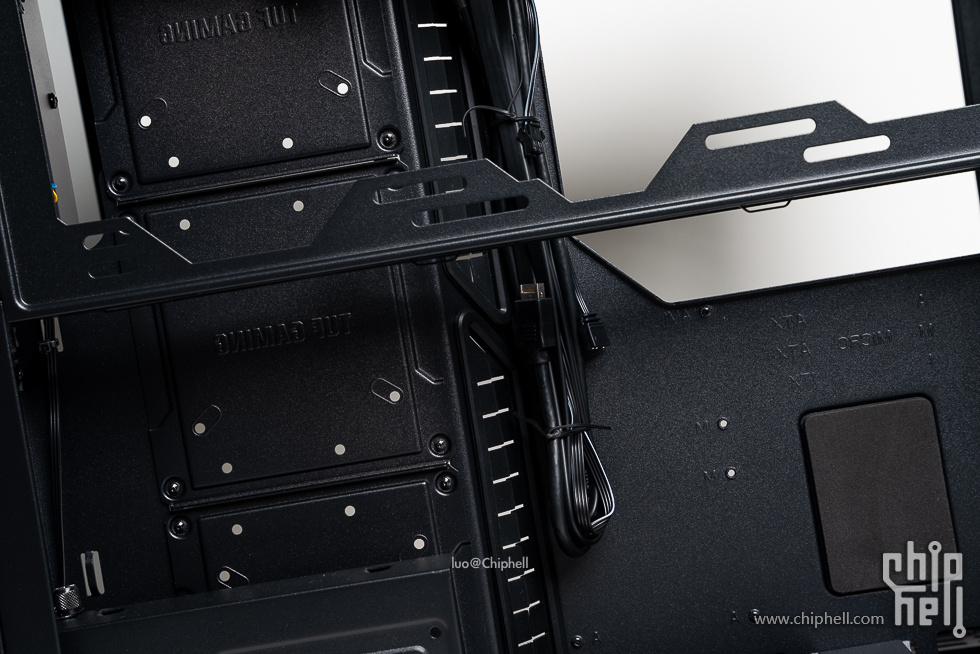

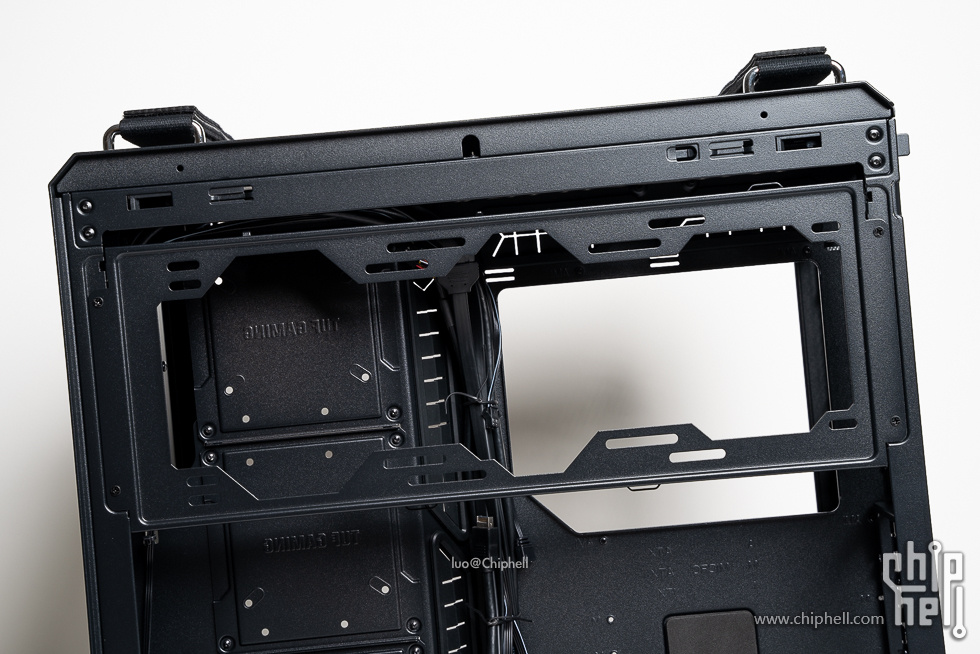

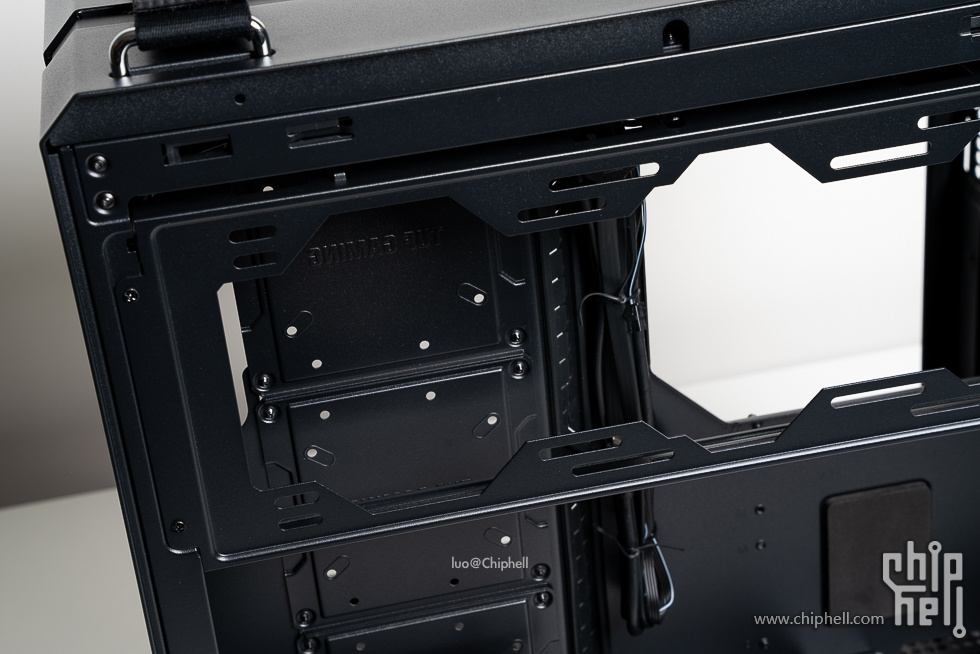

背线侧，上方的支架支持360冷排安装，也可以安装机箱侧板的硬盘支架来支持硬盘安装。
单独的一个3.5寸硬盘安装支架。
电源位。
机箱跳线。
硬盘支架。
电源长度最大支持200mm。

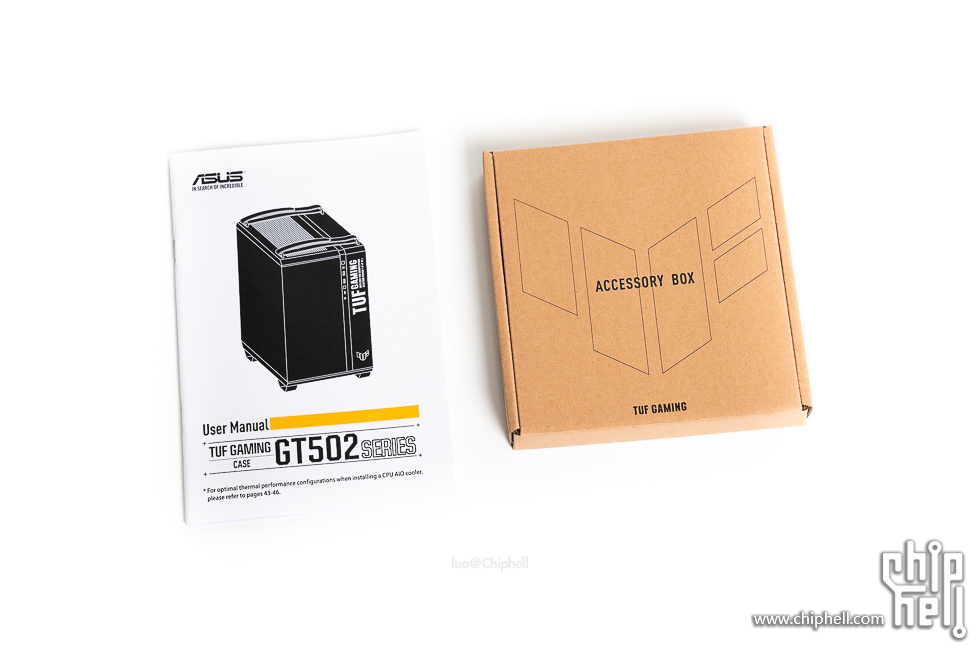

附件部分，包括一本印刷精美的说明书和附件盒。
附件盒内有一张产品保修卡及说明。

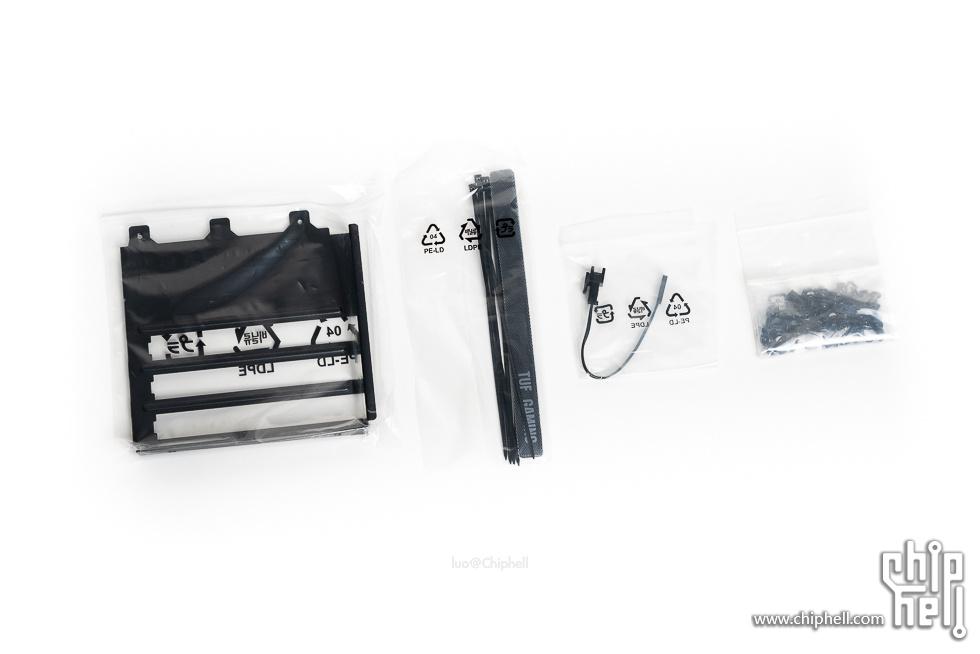

附件盒内包括显卡竖装挡板模块、显卡支架、灯控转换线、螺丝包。

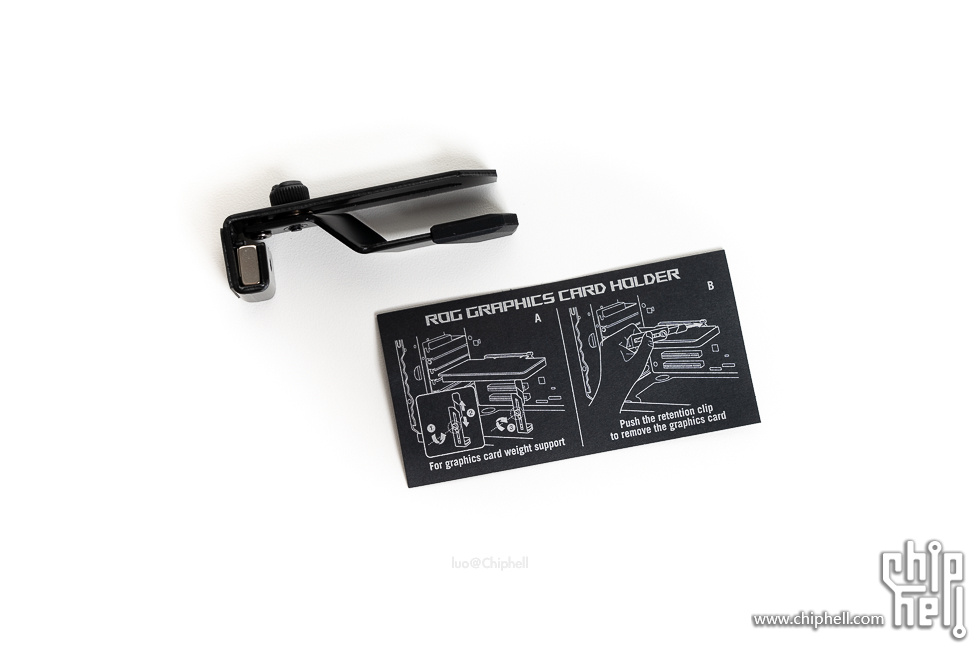

非常有用的显卡支架，采用磁吸方式固定。
性能测试 CPU-Z截图。

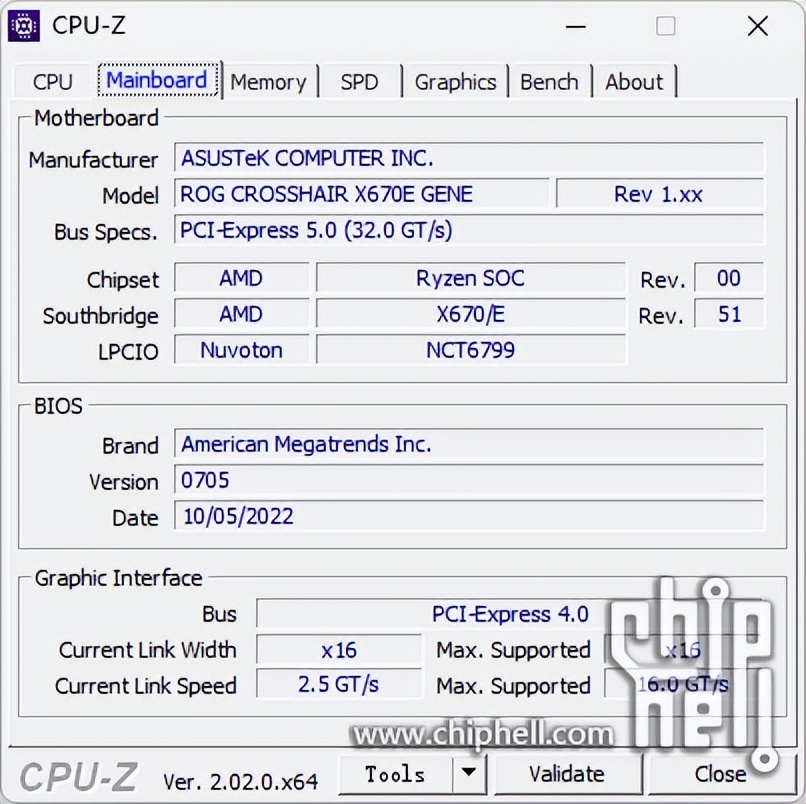

主板信息。

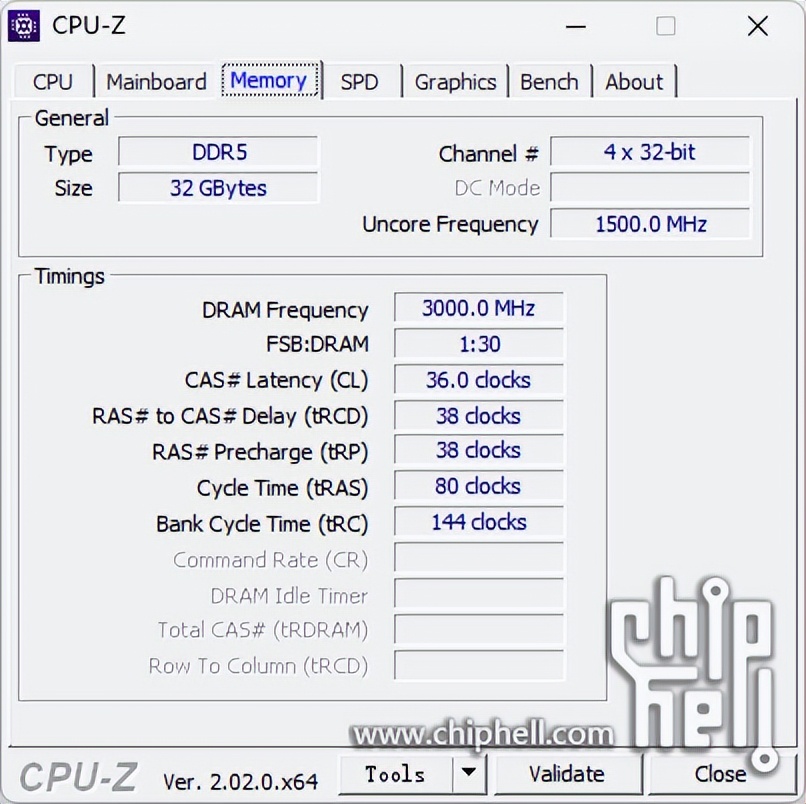

内存信息。

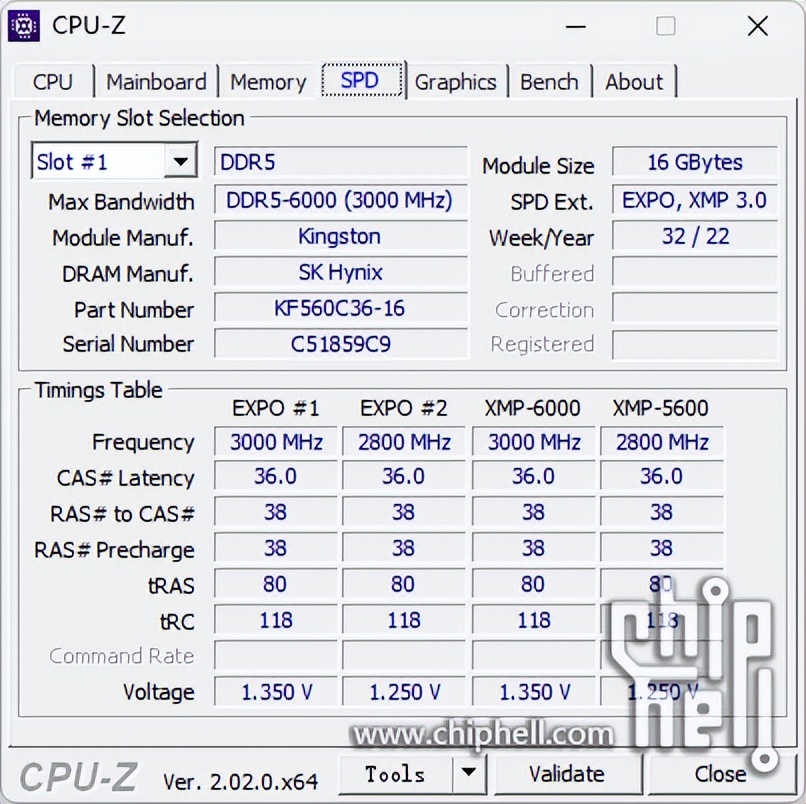

使用的是海力士的颗粒。

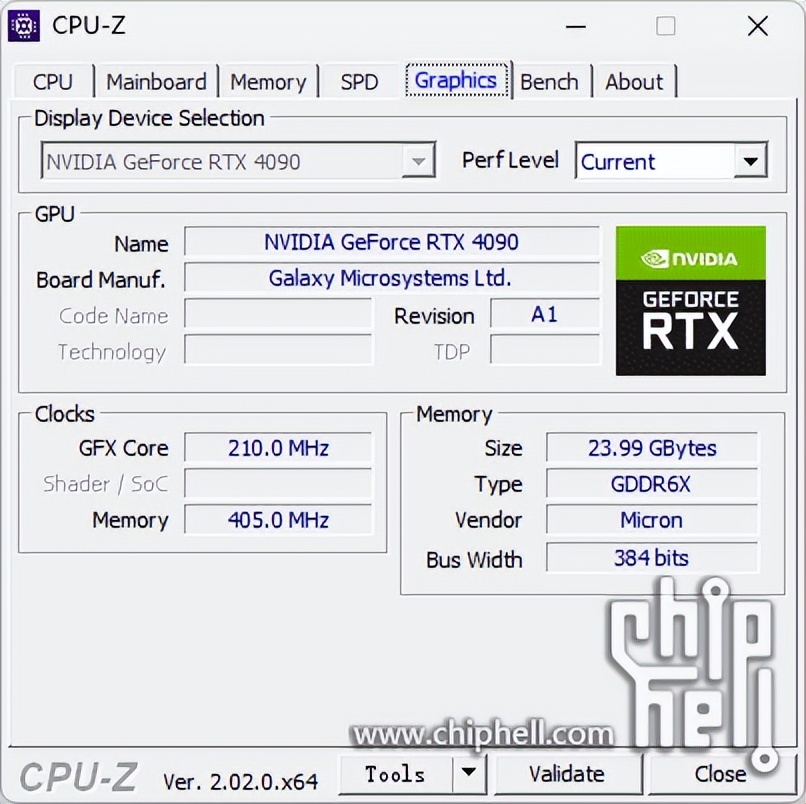

显卡信息。

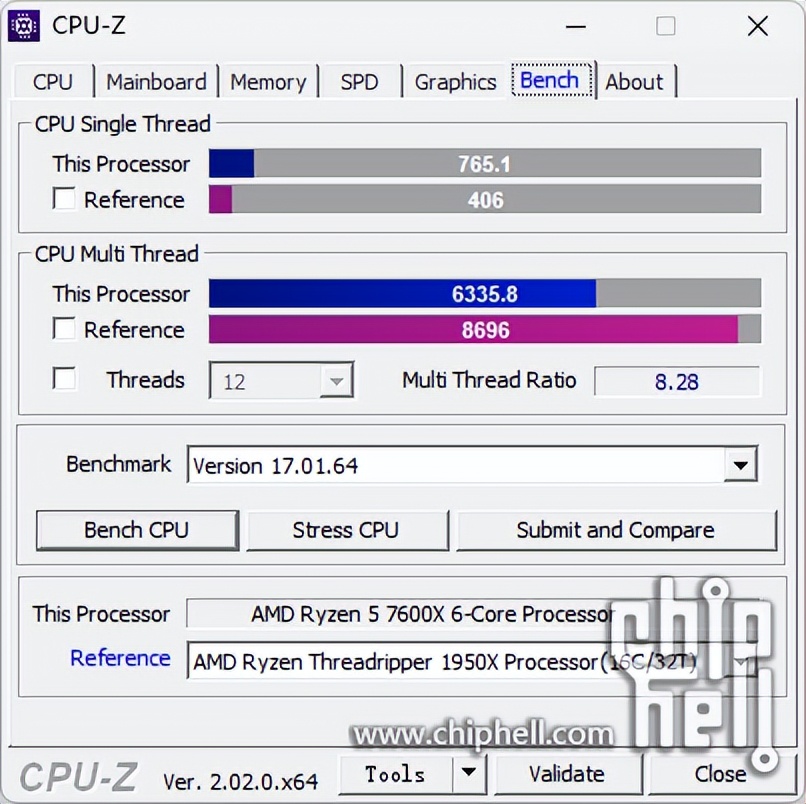

CPU-Z跑分测试。

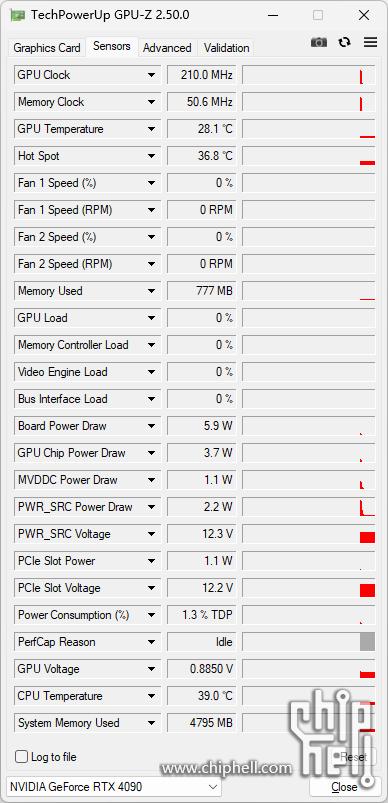

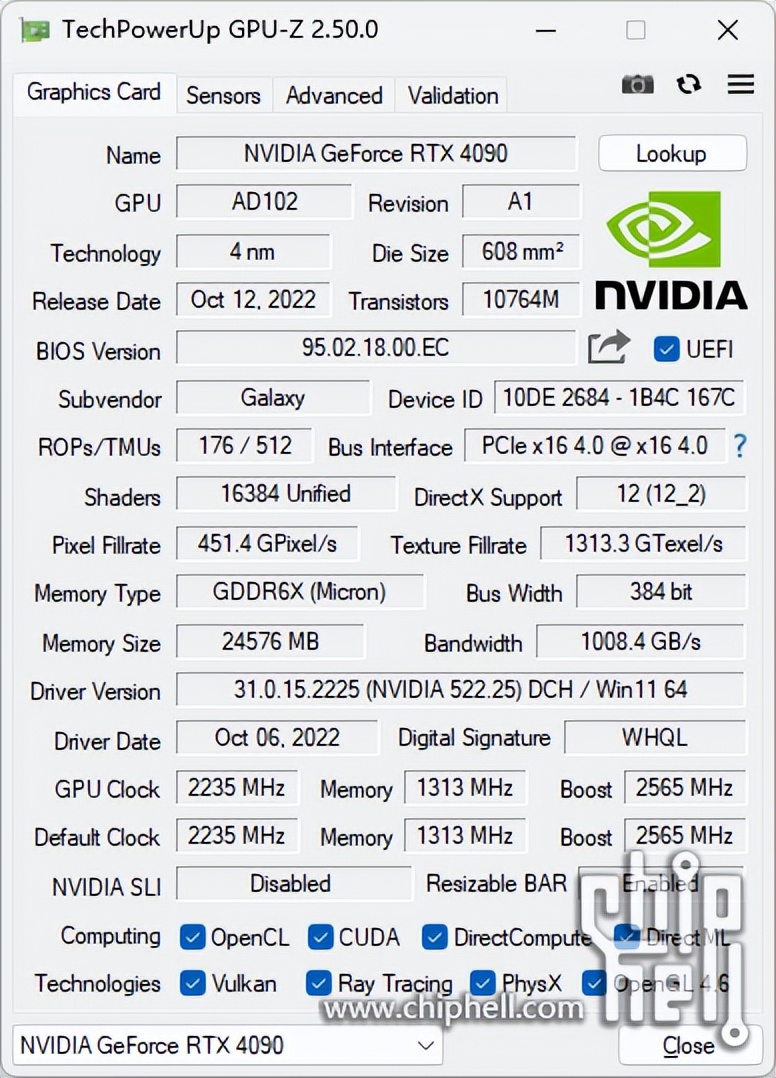

GPU-Z截图。
Cinebench R23 测试结果，CPU多核为15816 pts。
Cinebench R23 测试结果，CPU单核为1969 pts。

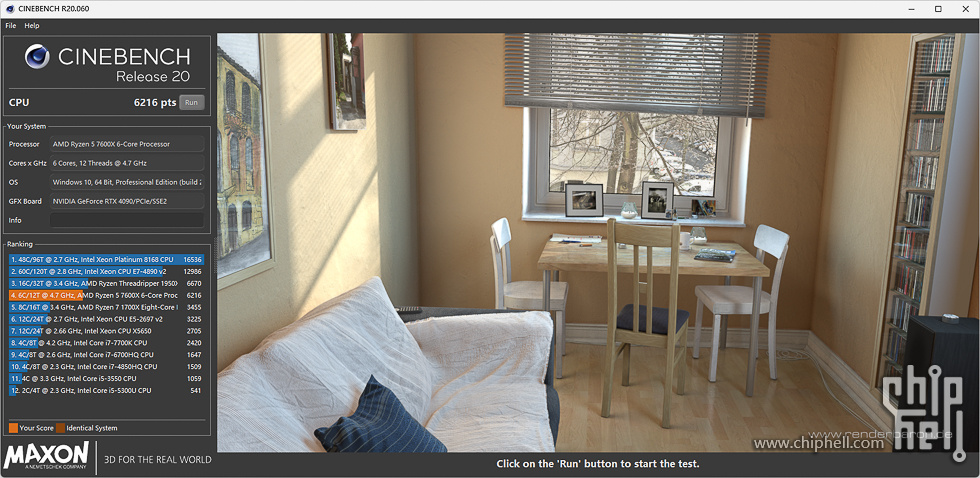

Cinebench R20 测试结果，CPU多核为6216 pts。

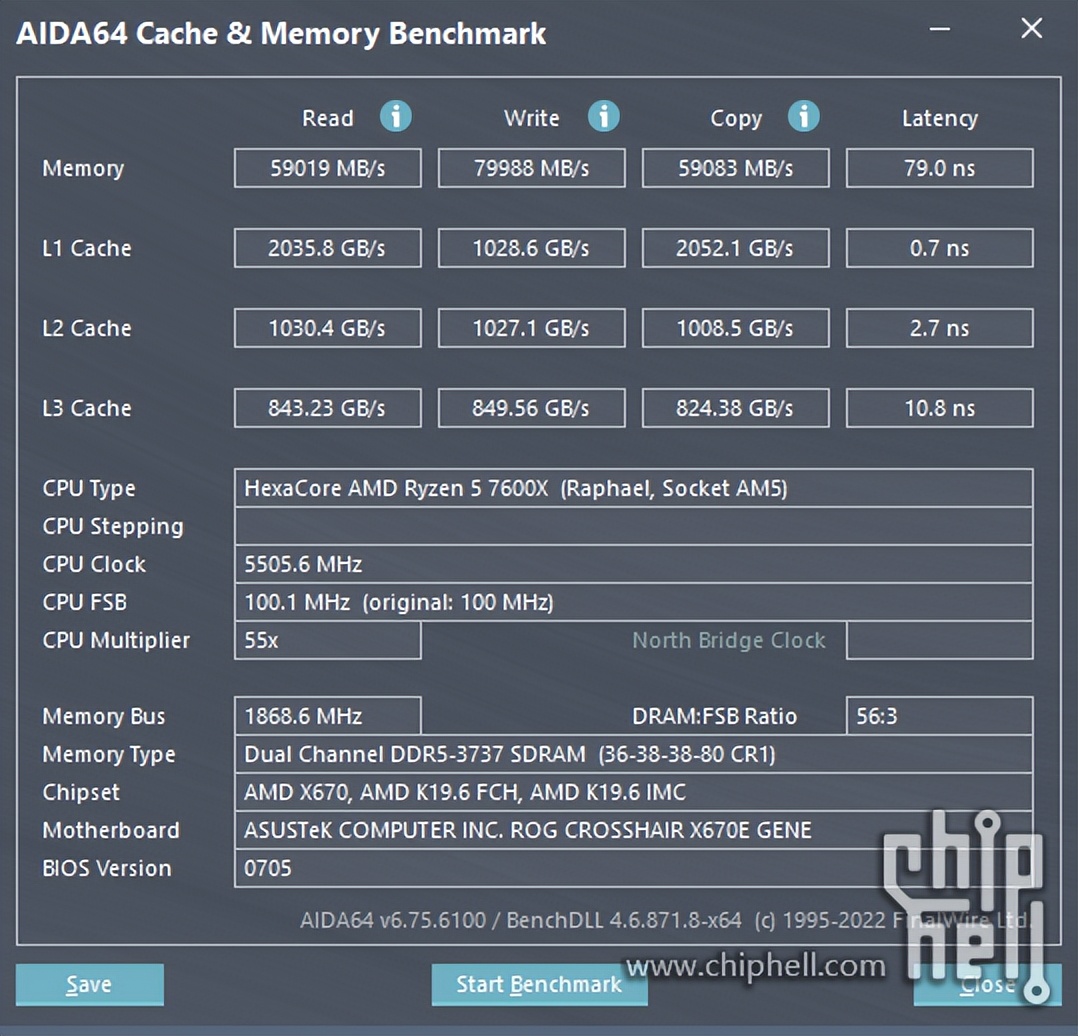

AIDA64 内存测试。
SSD性能测试。

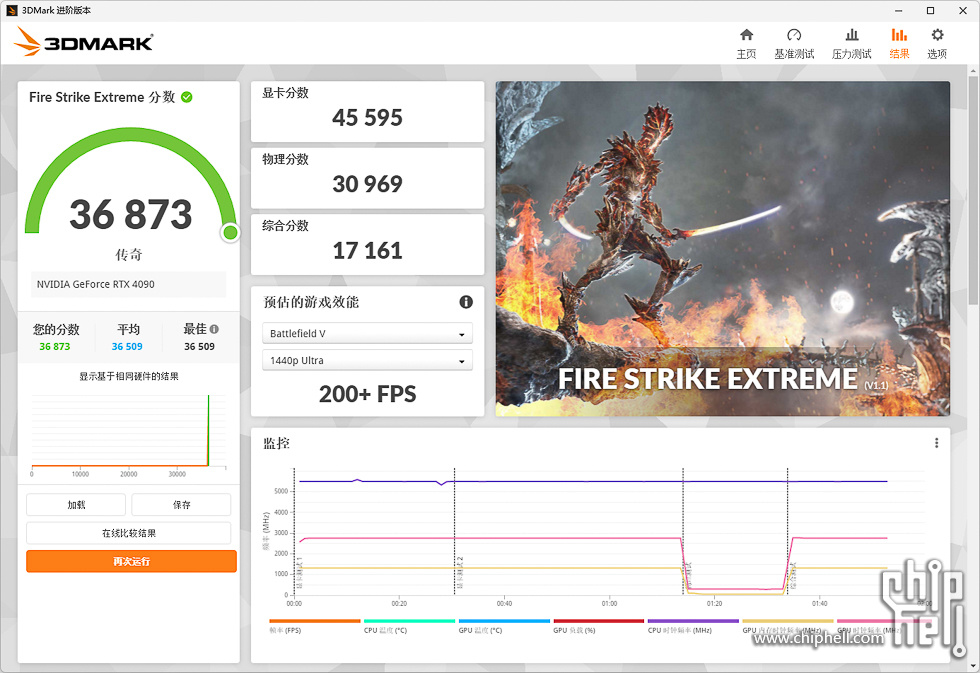

3DMark Fire Strike Extreme 得分36873，显卡得分45595。

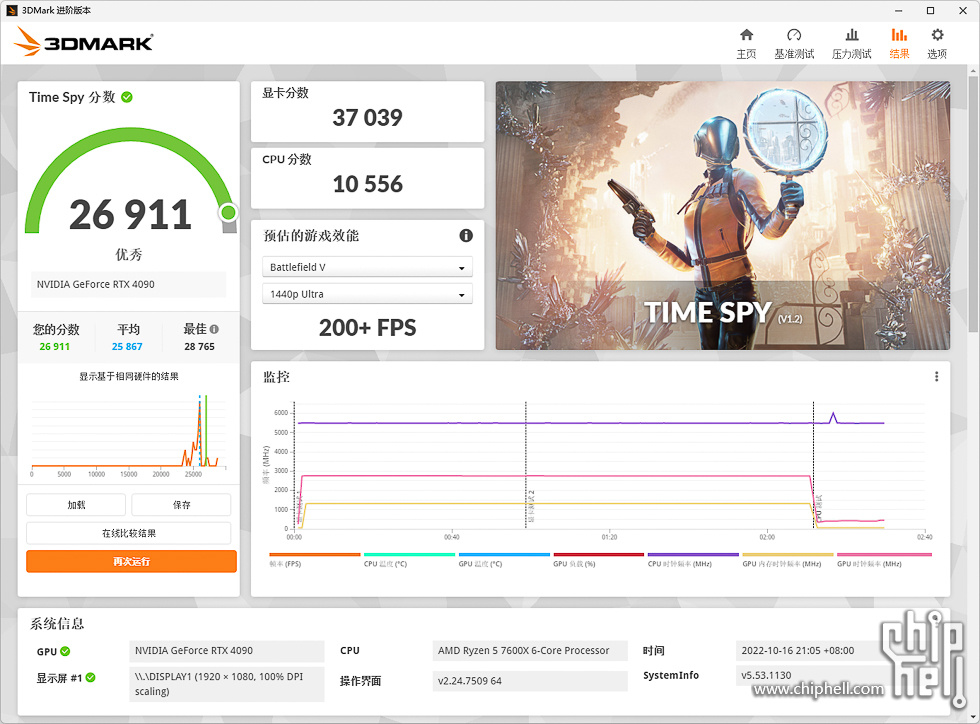

3DMark Time Spy 得分26911，显卡得分37039。
3DMark Port Royal 得分为25783。

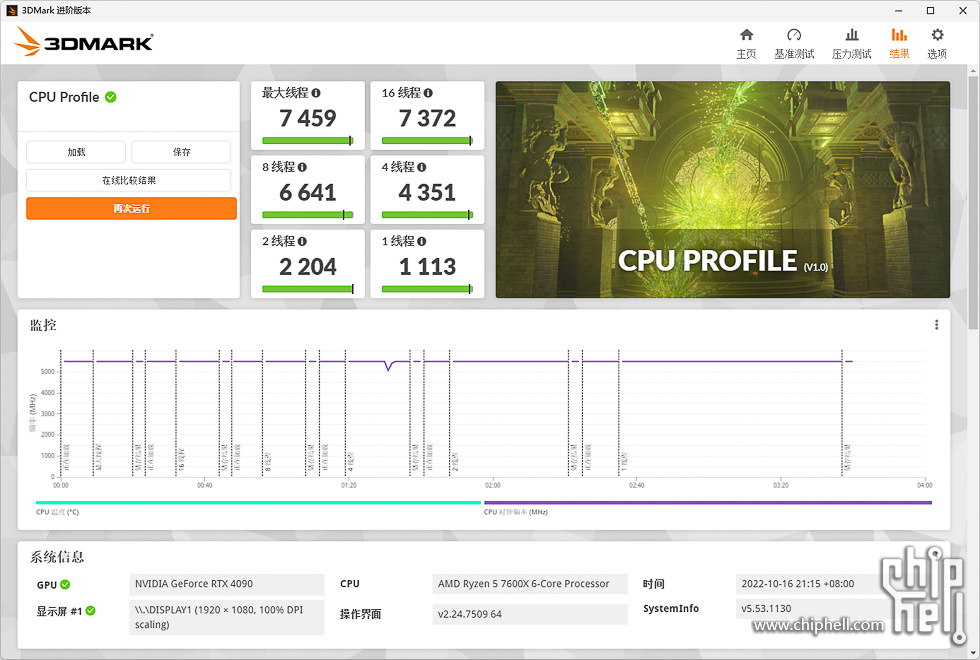

3DMark CPU Profile 跑分。

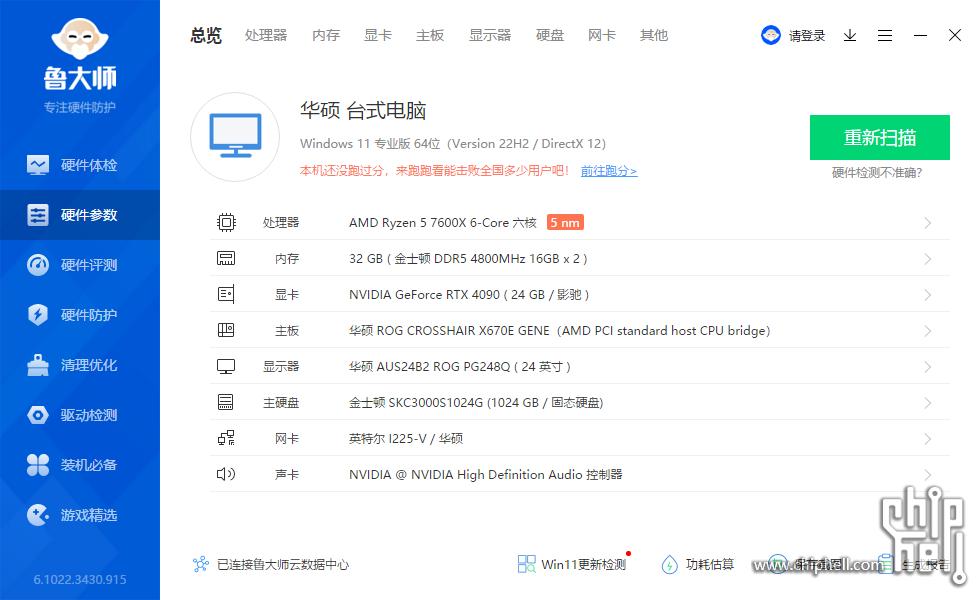

鲁大师配置信息。
鲁大师娱乐跑分，2983633分。
AIDA64 FPU 拷机测试，R5 7600X全核心5.5GHz，测试10分钟，CPU核心温度在80℃左右。

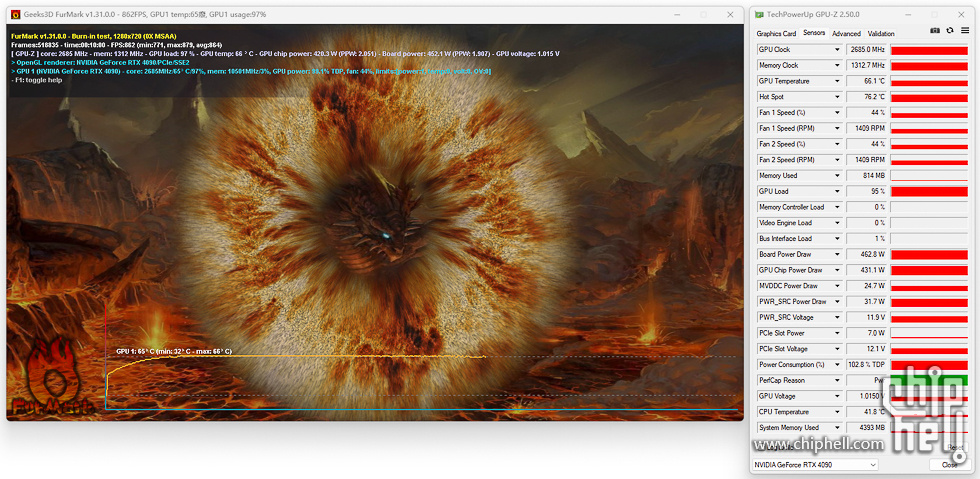

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为66℃。
完。
