高炉使用上位画面是InTouch 8.0（本体除外），2高炉使用的上位画面是InTouch 9.5，安装时候没有什么大差别，安装InTouch 9.5时需要先安装.NET Fremework 2.0再安装InTouch 9.5，下面以安装InTouch 8.0为例子

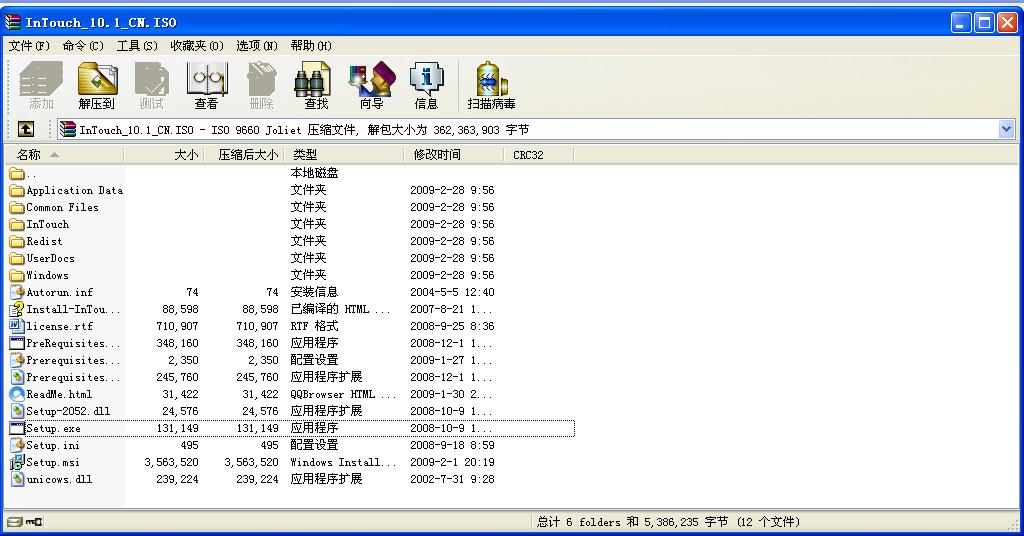

找到安装包，点击“Setup*ex.e**”进行安装

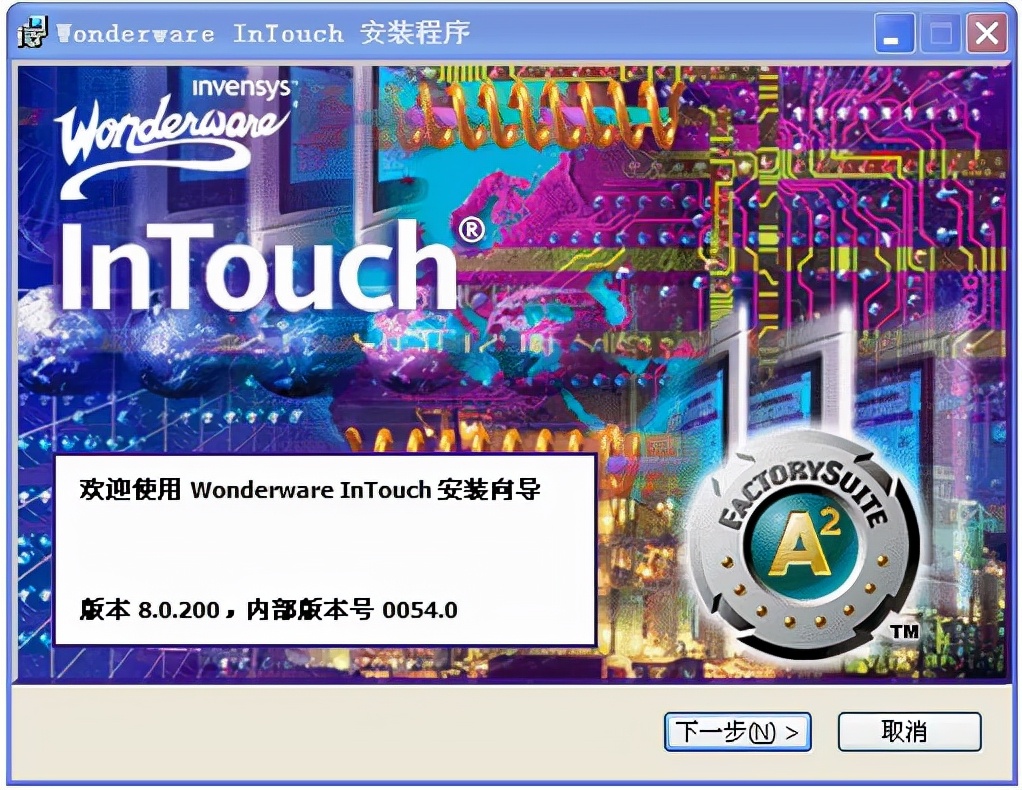

进入下面界面，点击下一步

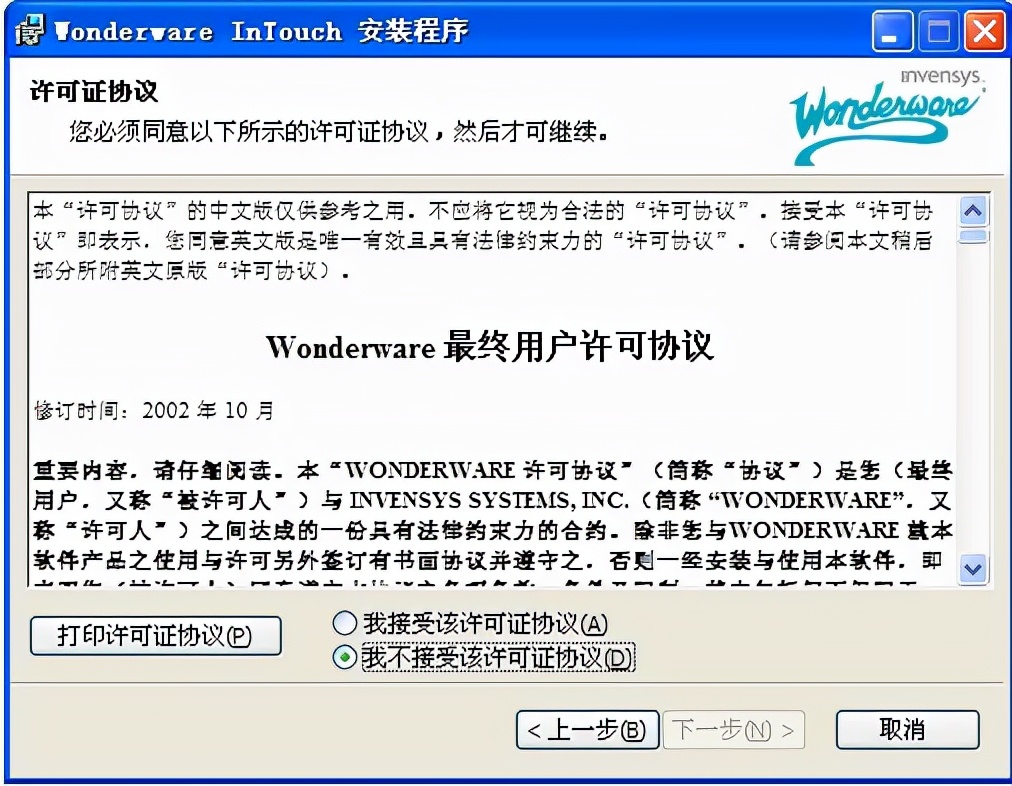

进入许可证协议，点击“我接受许可证协议”，在点击下一步

根据自己系统情况选择安装目录，建议安装在同一目录下

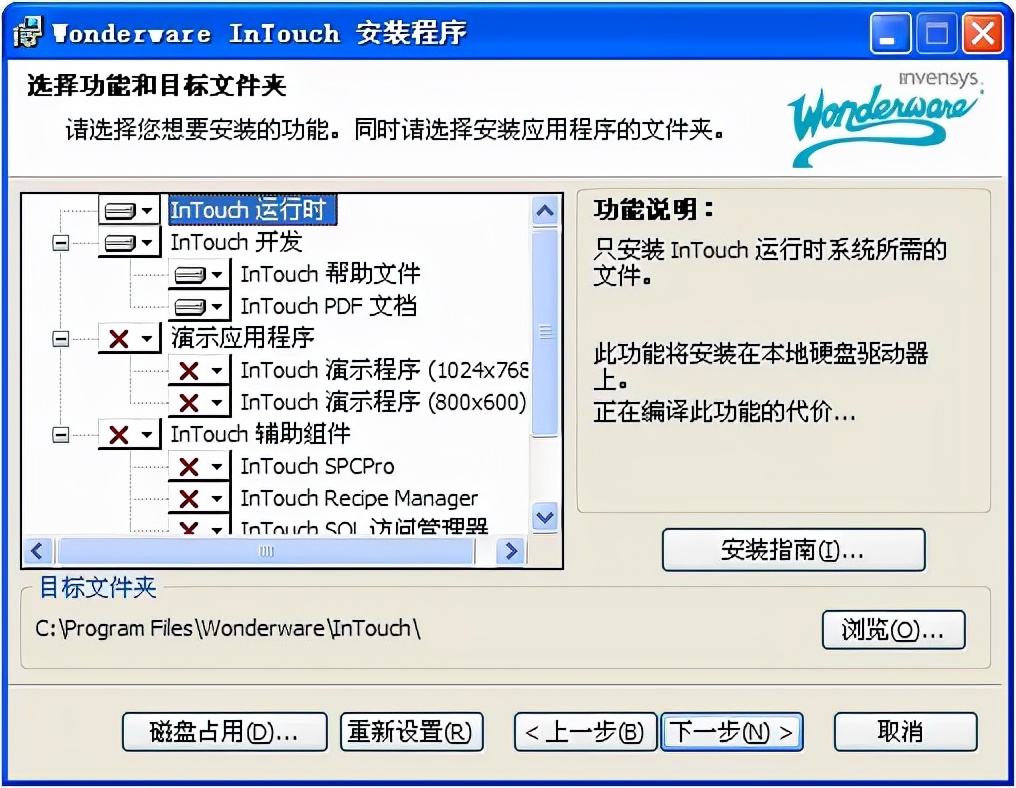

点击“Intouch辅助组件”全部添加到本地

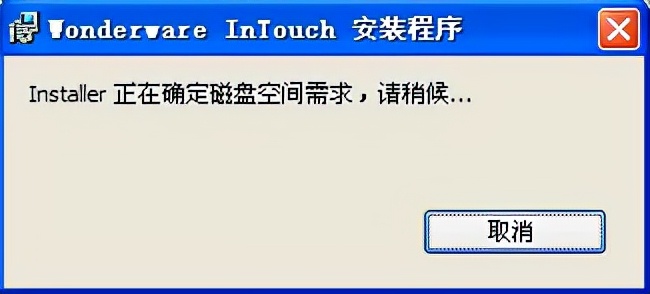

进入下面界面等待几分钟

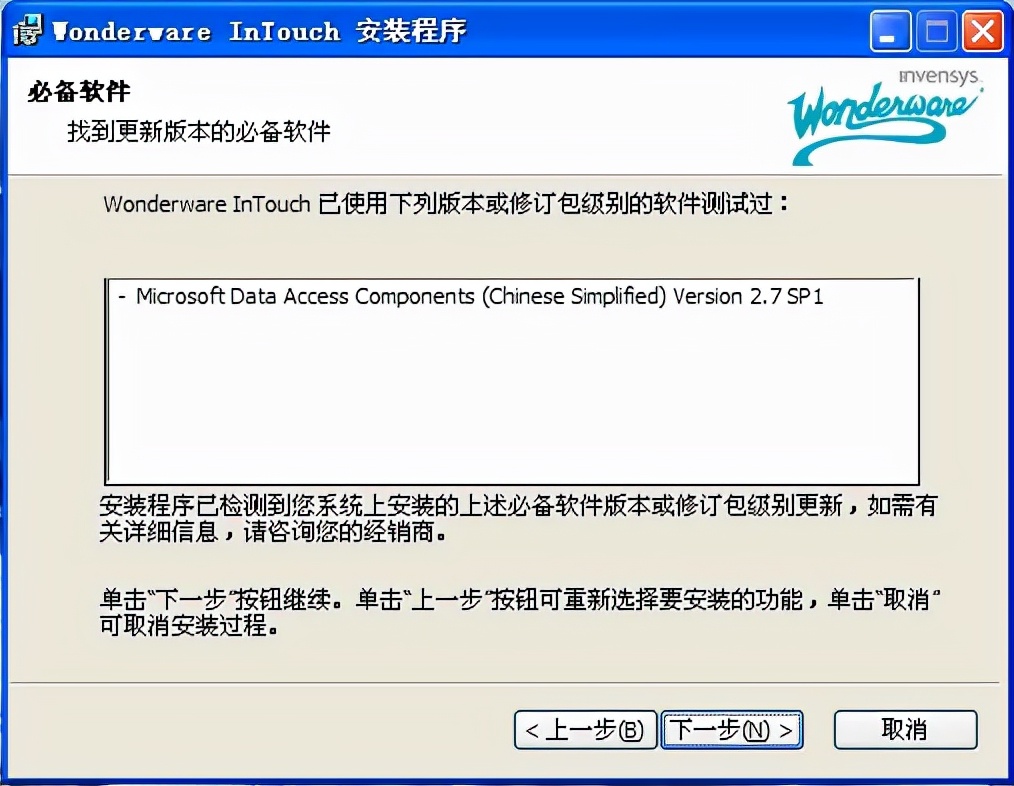

进入该界面，点击“下一步”

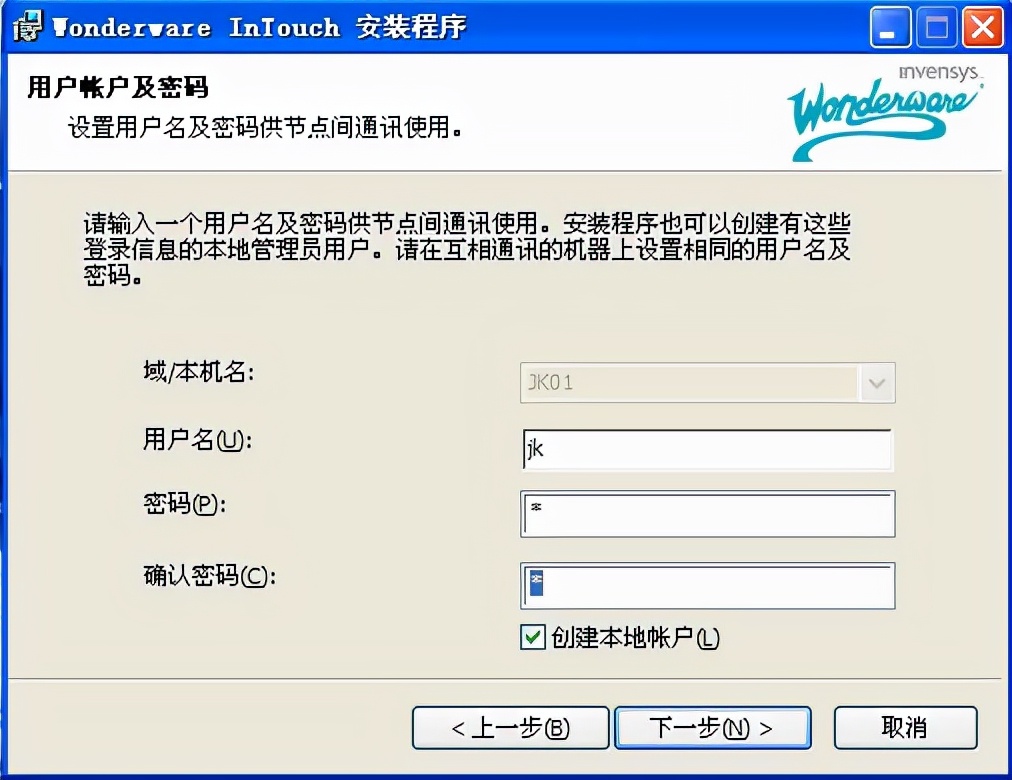

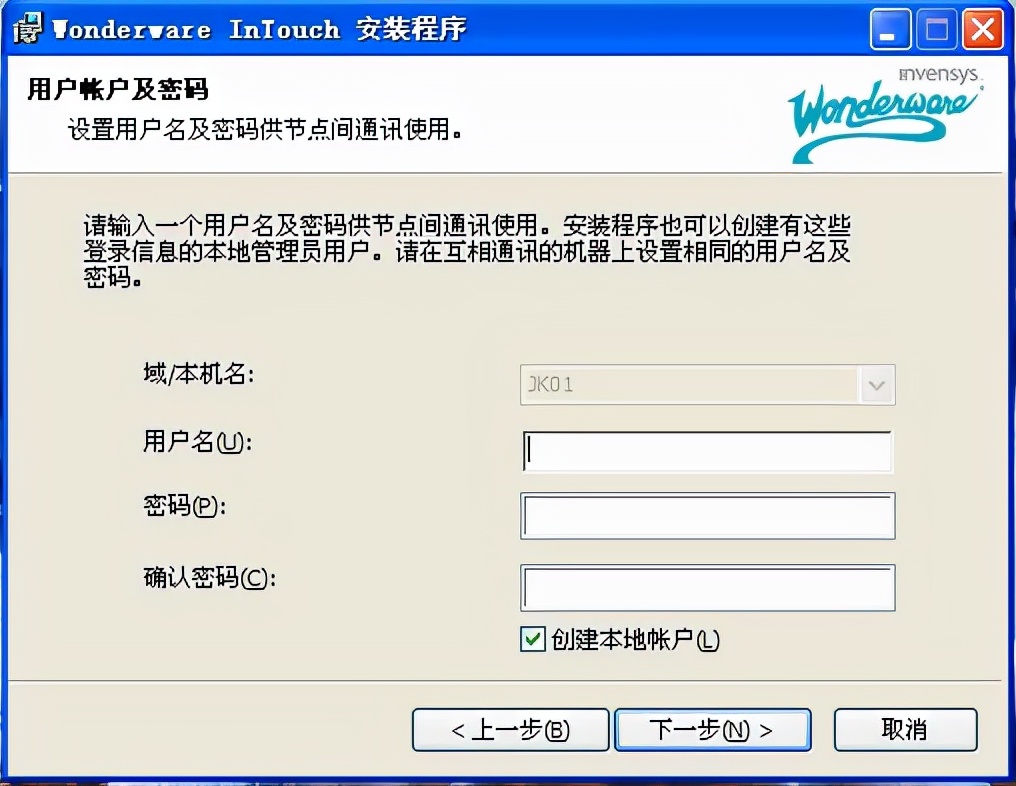

进入该界面需要输入用户名和密码，切记记住所设密码，系统开机则会有输入密码项，不用疑惑就是在此设置的该密码

设置密码，建议使用“1”则可，没必要复杂的，设置完成后点击下一步

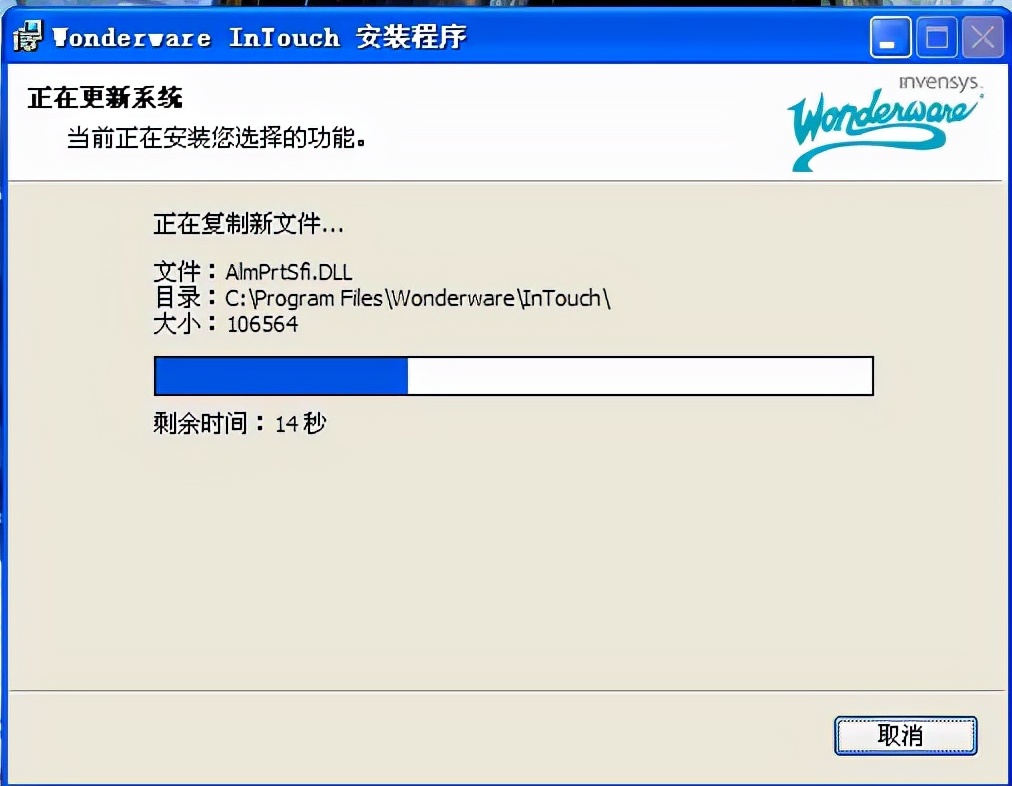

出现该界面说明软件正在安装中

等待系统更新中即可

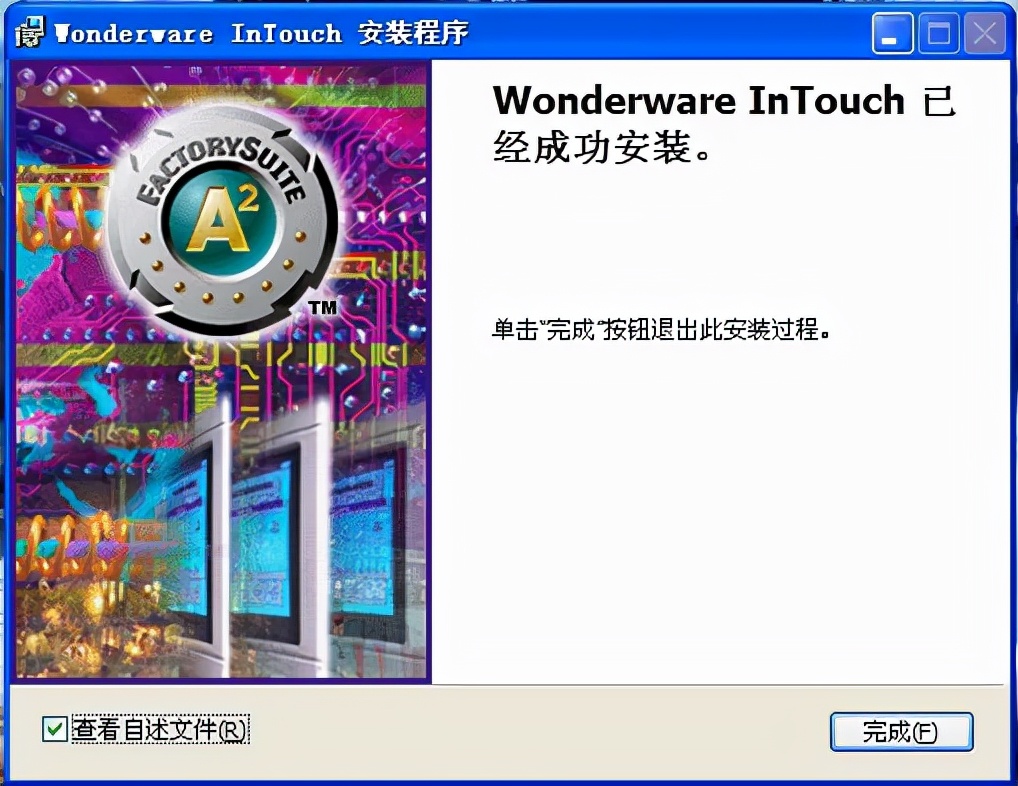

出现下面界面说明安装成功，别打开软件，先进行授权

InTouch授权

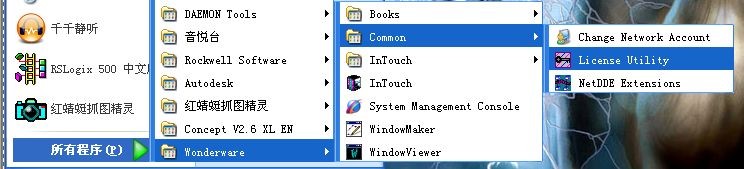

从开始菜单找到License Utility

点击“File”找到“Install license File”添加许可证文件

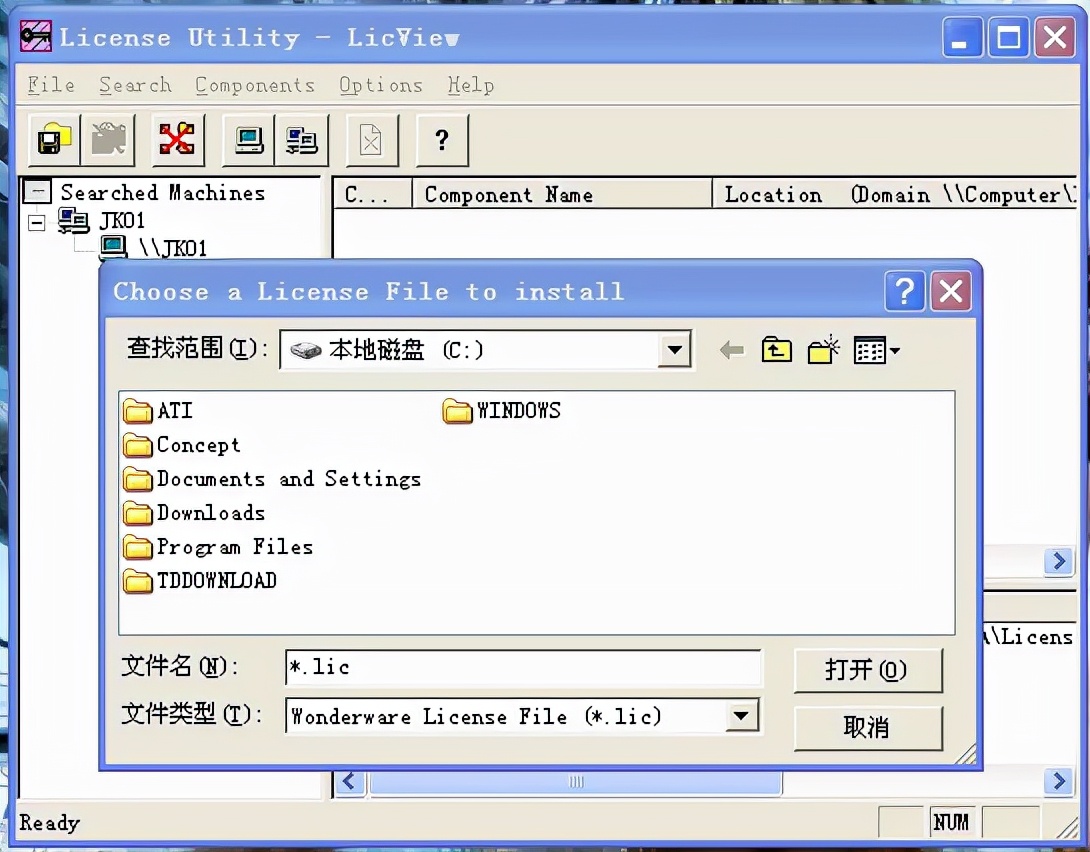

找到安装包里的以“*lic”文件进行打开

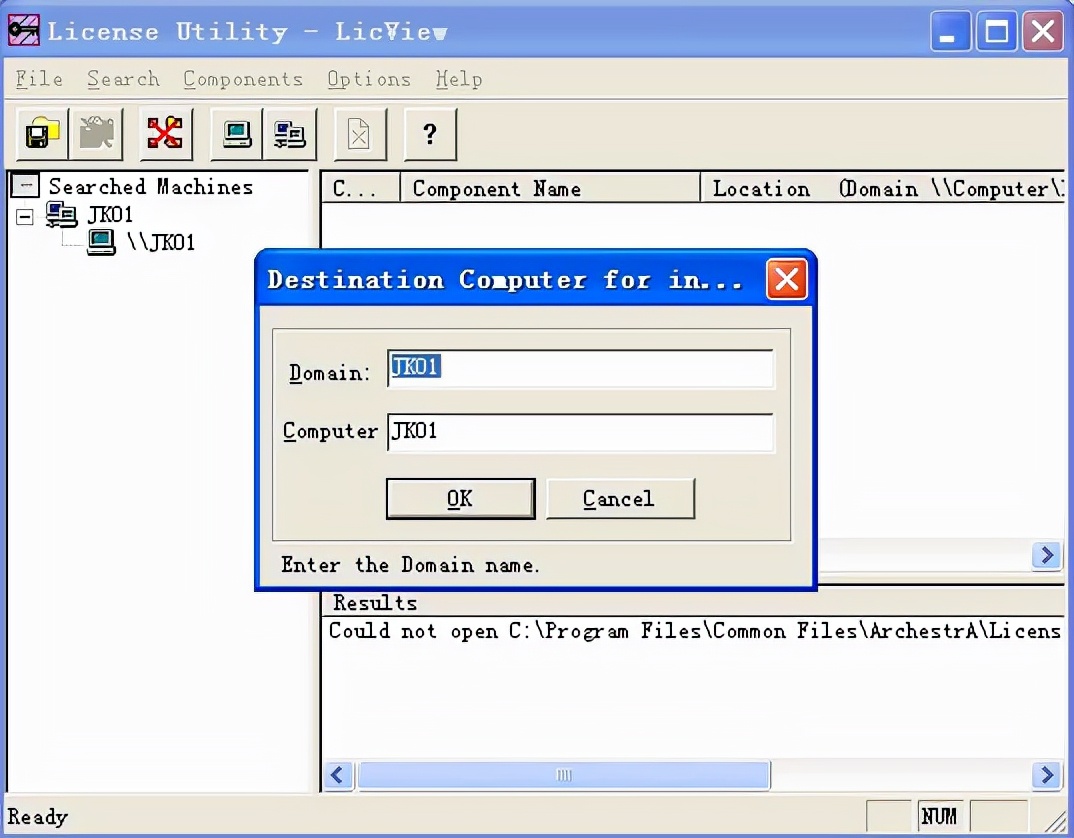

出现下方界面，点击“OK”即可

将出现下面界面说明授权成功

安装IO Serve

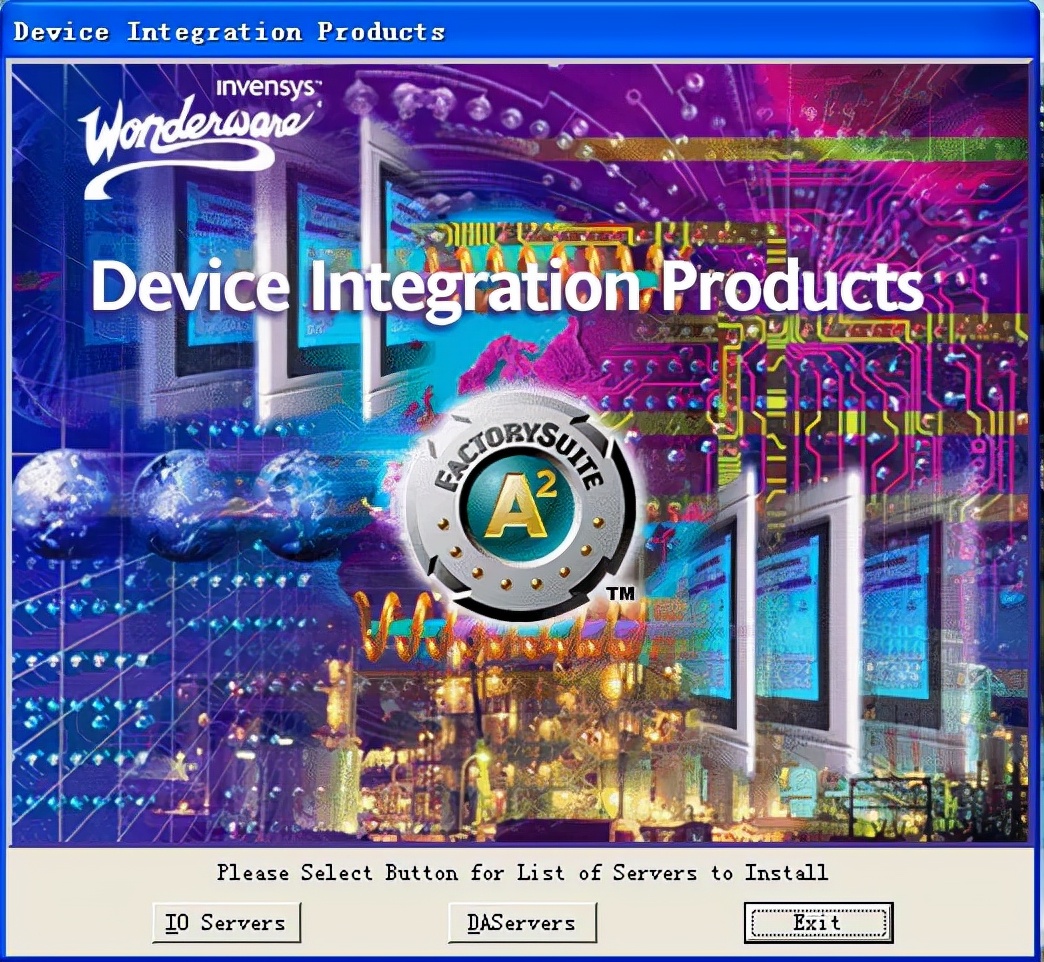

点击“IO server”安装包中的“Setup*ex.e**”出现下面界面，点击“IO Serve”

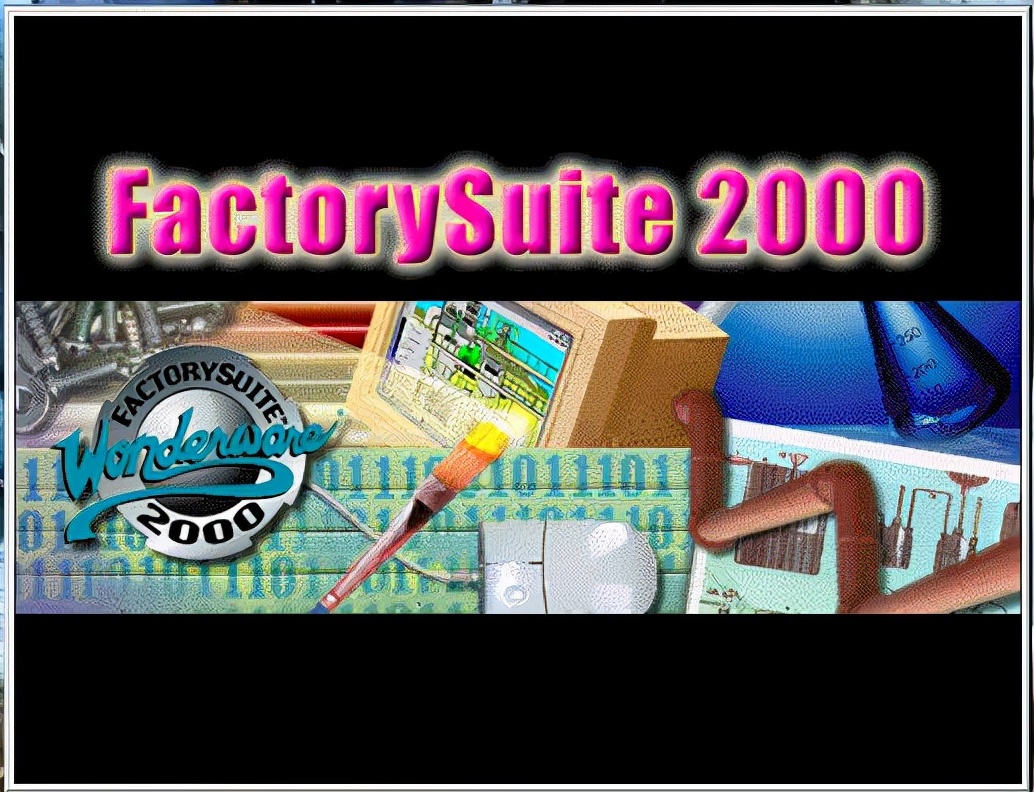

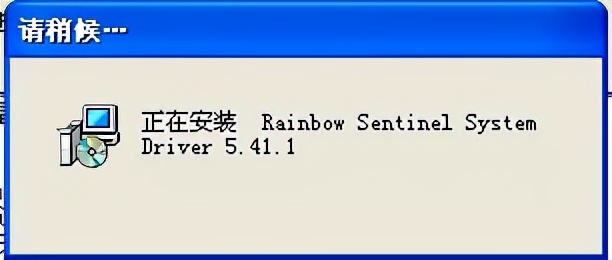

出现下面一个界面等待就好

点击“next”

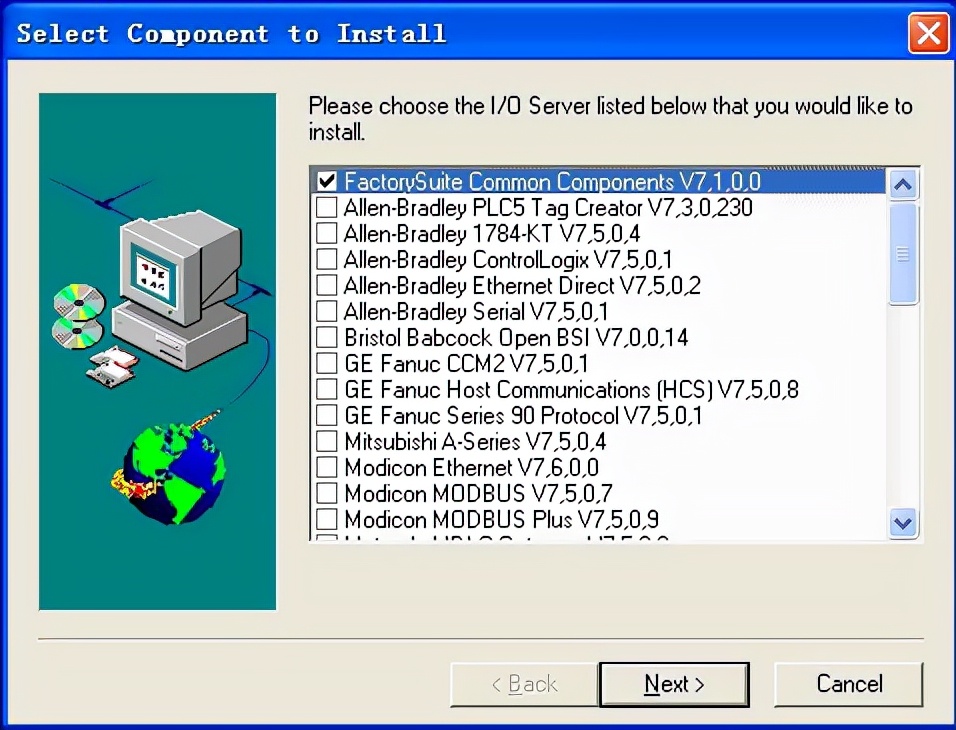

出现该界面选择第一个，如下图所示

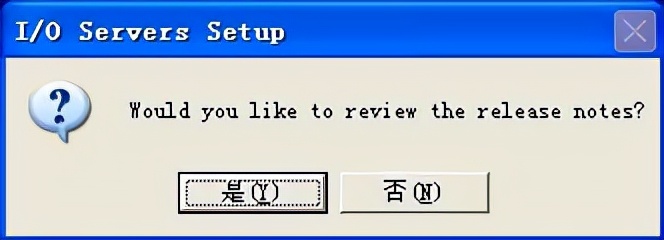

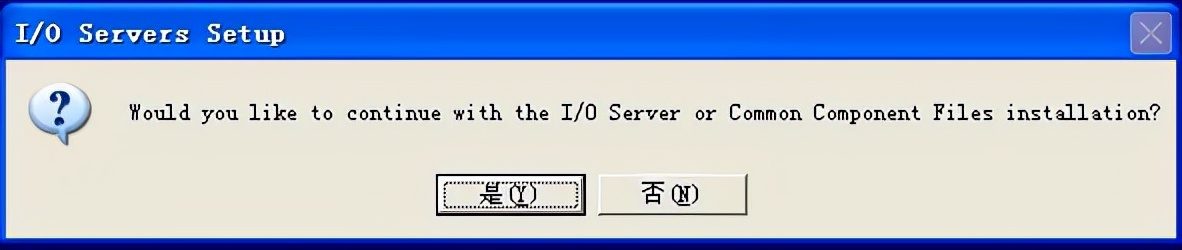

出现下方两个界面点击“是”即可

点击“Yes”同意本协议

点击“next”

出现下面界面输入名称和公司即可

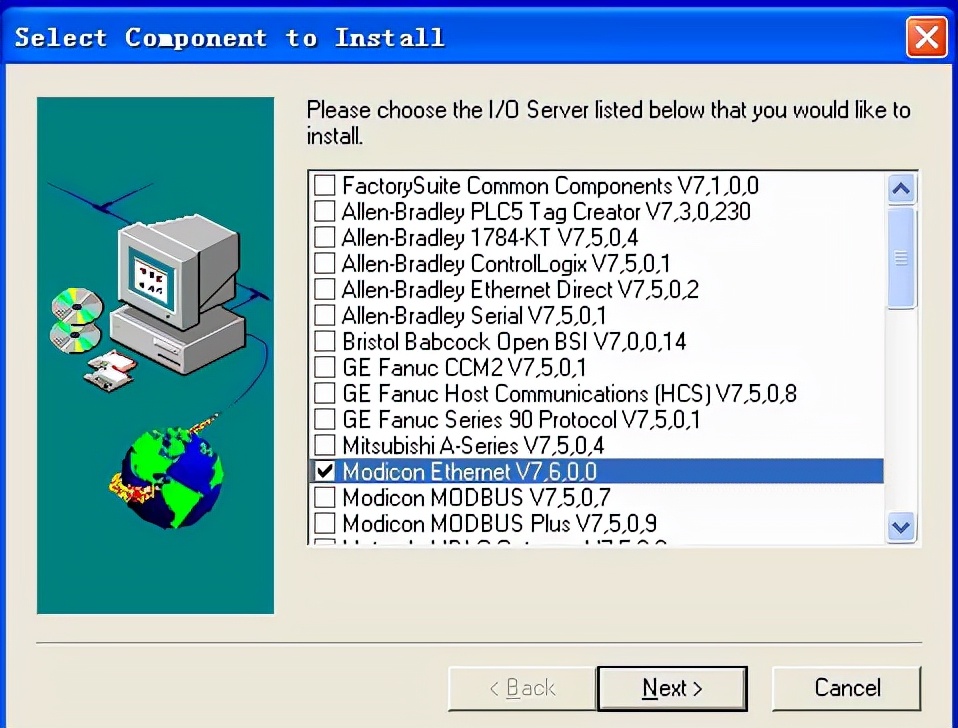

在该界面选择“Modicon Ethernet V7,6,0,0”，在此点击“Next”进行下一步

点击“next”

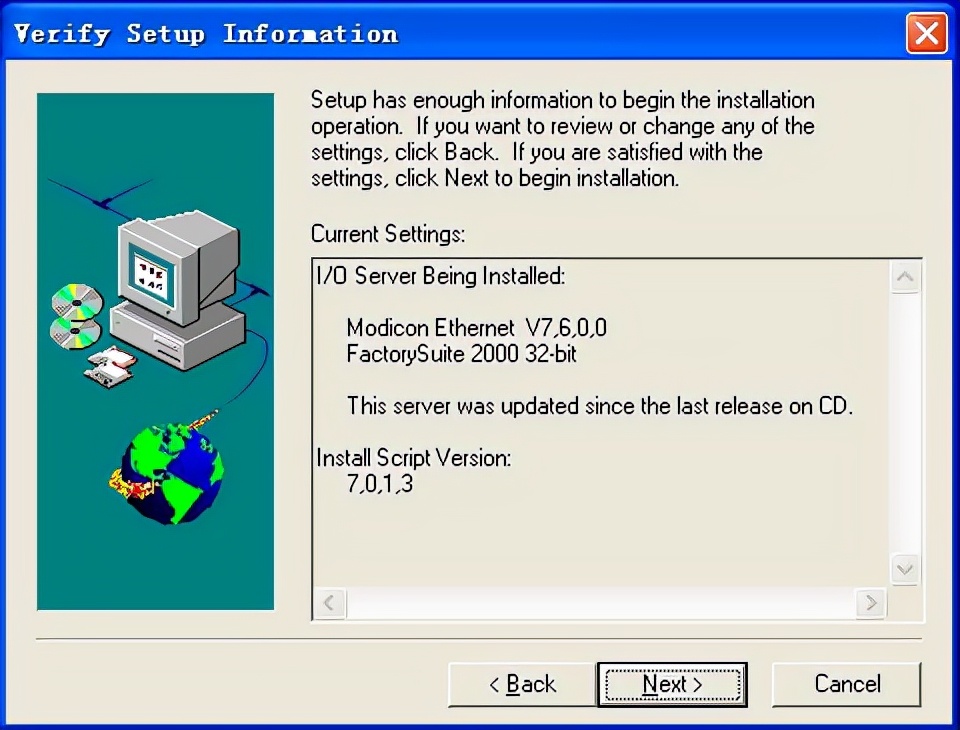

同理，点击“next”进行下一步

点击“Yes”

根据自己系统情况选择安装目录，建议安装在上一目录下

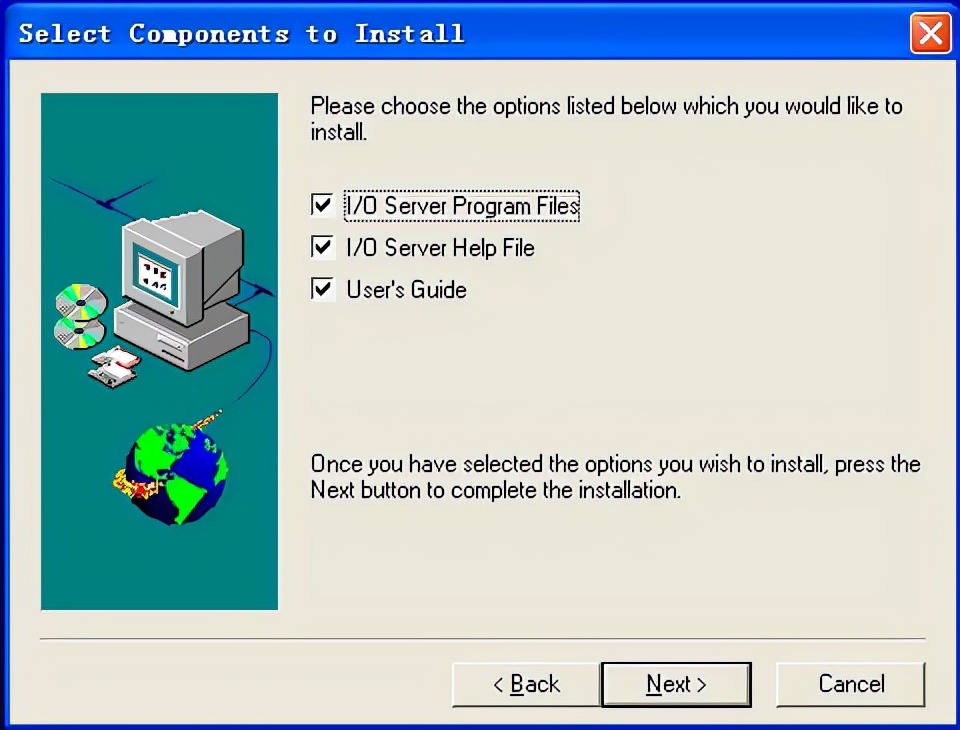

如下图所示全部选择，点击下一步

点击“next”

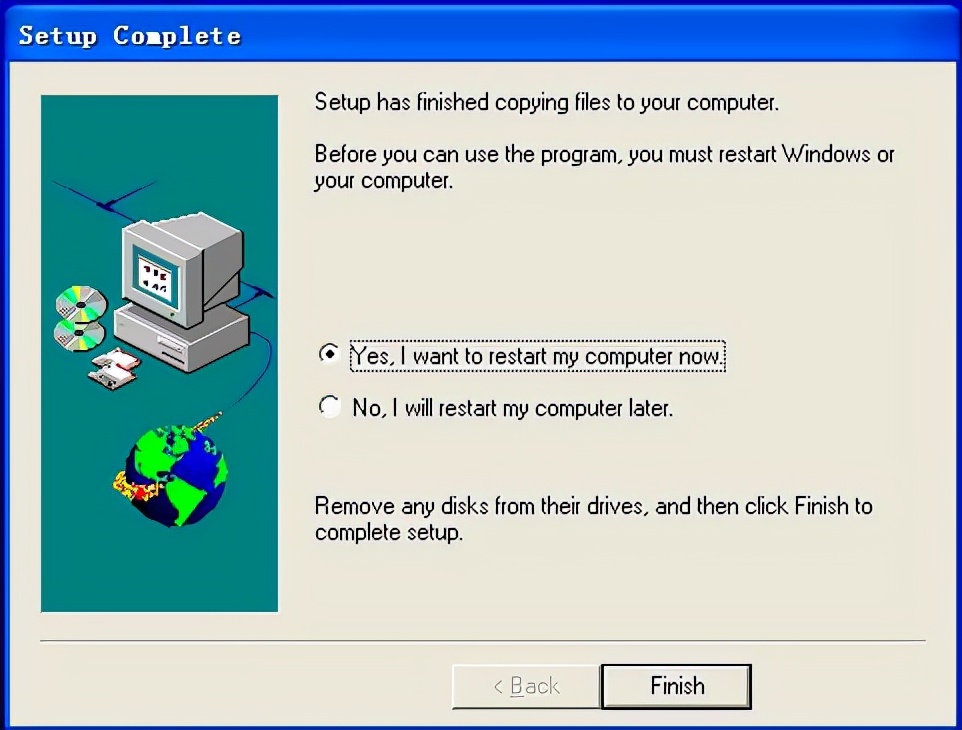

出现下面界面说明安装成功

IO Server的配置

IO Server是连接intouch和下位PLC的通讯软件。以1炉上料为例子，上料的PLC地址为100.100.100.2。

首先在InTouch画面中查出访问名点击添加。

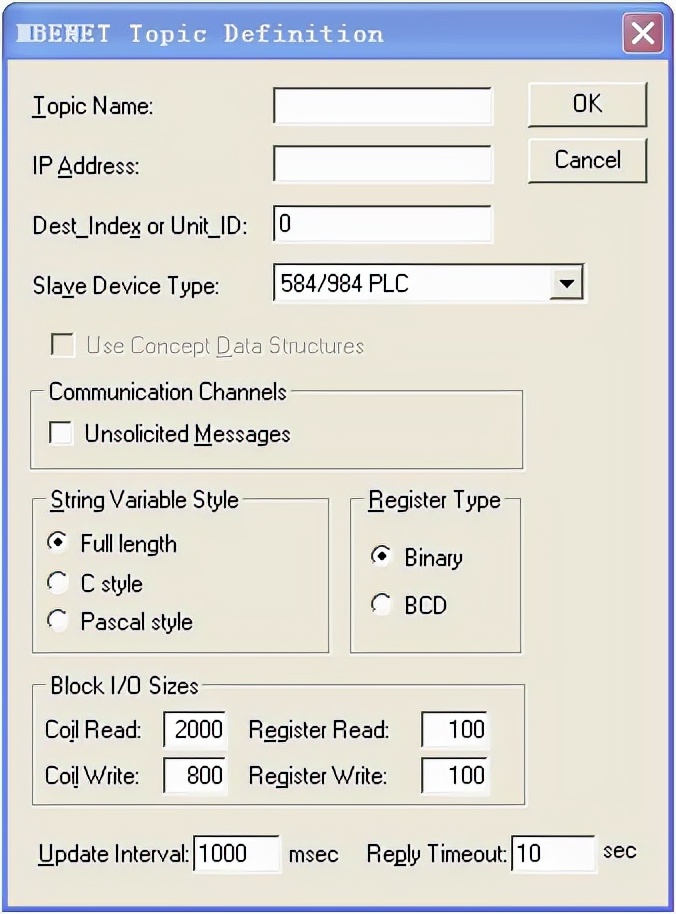

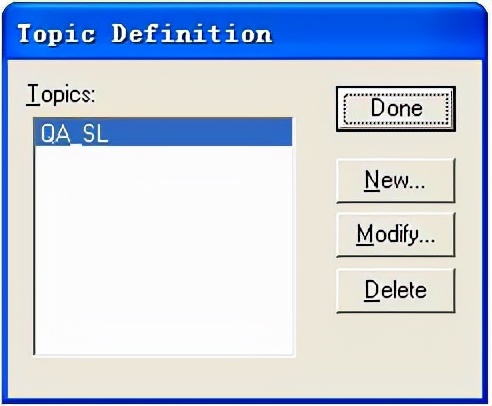

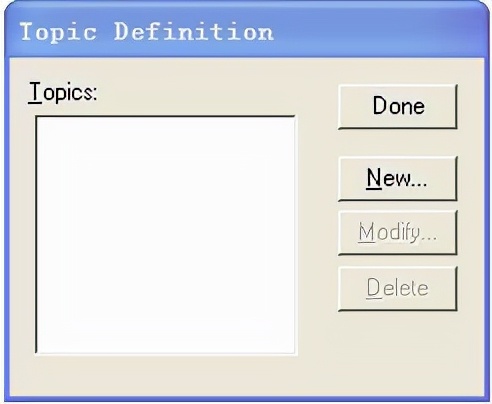

单击NEW新建一个配置，配置上料InTouch软件采数的通讯。
