断路器停电试验项目及方法

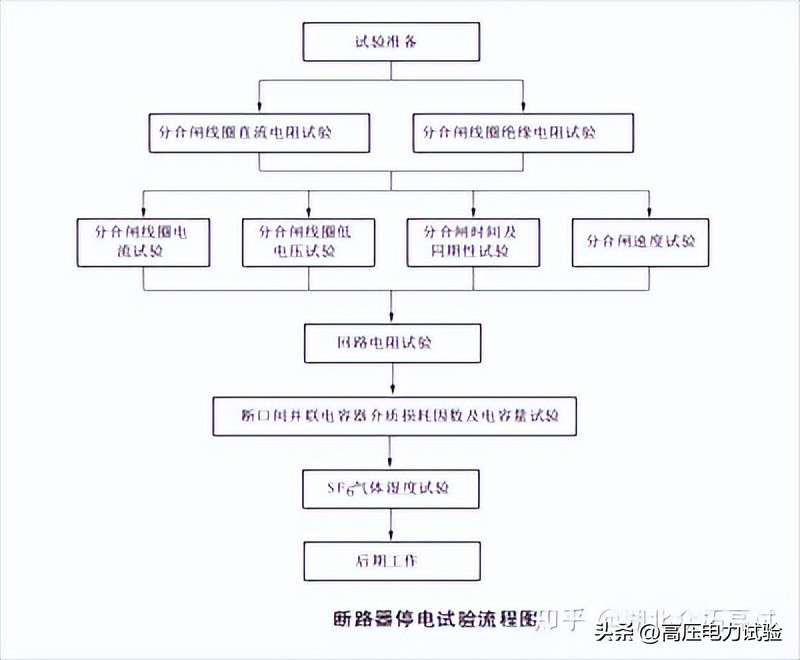

根据Q/ GDW 1168《输变电设备状态检修试验规程》和《国家电网有限公司十八项电网重大反事故措施(修订版)》要求,断路器停电试验项目包括断路器分、 合闸线圈直流电阻及绝缘电阻试验,分、合闸线圈电流试验、分、合闸线圈低电压试验、分、合闸时间及同期性试验,回路电阻试验,分、合闸速度试验,断口间并联电容器介质损耗因数及电容量试验, SF6气体湿度试验,相应试验要求见表,具体流程如流程图所示。
|
序号 |
试验项目 |
基准周期 |
试验标准 |
说明 |
|
1 |
分、合闸线圈的直流电阻和绝缘电阻 |
110(66)kV及以上：3年；35kV及以下4年 |
(1)绝缘电阻不低于10 MQ; (2)直流电阻应符合制造厂规定 |
|
|
2 |
导电回路电阻 |
110(66)kV及以上：3年；5k及以下：4年 |
每相、每断口导电回路电阻值应符合制造厂的规定，运行中断路器的回路电阻不大于制造厂规定值或初值的1.2倍 |
|
|
3 |
断口并联电容器的绝缘电阻、电容量和tan8 |
110(66)kV及以上：3年 |
(1)极间绝缘电阻应不低于5000MO; (2)电容值偏差应在出厂值或初值的±5%范围内； (3)油纸绝缘tan⁸≤0.005,膜纸复合绝缘tan⁸≤0.0025 |
|
|
4 |
合、分闸线圈的最低动作电压 |
110(66)kV及以上：3年；35kV及以下4年 |
(1)在额定操动电压的85%- 110%内应能可靠合闸； (2)在额定操动电压的85%- 110%内应能可靠分闸； (3)进口设备按制造厂规定； (4)若供求双方另有协定，应按协定要 求 |
|
|
5 |
测量分、合闸时间以及断口间的同期性 |
110(66)kV及以上：3年；35kV及以下：4年 |
(1)相间合闸不同期不大于5ms; (2)相间分闸不同期不大于3ms;( 3 ) 同 相 各 断 口 合 闸 不 同 期 不 大于3ms;( 4 ) 同 相 各 断 口 分 闸 不 同 期 不 大于2ms;(5)分、合闸时间，合一分时间没有明显变化或符合设备技术文件要求 |
|
|
6 |
测量分、合闸速度 |
110(66)kV及以上：3年；35kV及以下：4年 |
分、合闸速度符合设备技术文件要求 |
|
|
7 |
测量分合闸线圈电流 |
110(66)kV及以上：3年；35kV及以下：4年 |
(1)分、合闸线圈电流波形符合设备技术文件要求 |
|
|
8 |
SF。气体含水 量(20℃) |
110(66)kV及以上：3年；35kV及以下：4年 |
(1)≤300μL/L; (2)如制造厂有特殊要求的应按制造厂要求进行 |
|
|
9 |
合闸电阻阻值及合阐电阻预接人时间 |
110(66)kV及以上：3年 |
1)初值差不超过±5%(注意值);2)预接人时间符合设备技术文件要求 |
一、 试验准备
1. 技术资料准备
开展断路器停电试验前,根据标准报告要求编制试验报告格式,按试验需求准备相应的技术资料,如设备的缺陷情况、需要整改的反事故措施情况、厂家技术说明书、出厂试验报告、交接试验报告、技术协议等。
2. 试验仪器准备
按实际需求配备各类仪器仪表,经检查应完好合格,试验仪器必须具备有效的检定合格证书。试验仪器配备见表。
|
试验仪器配备表 |
||||
|
序号 |
仪器设备及工器具 |
型号 |
规格 |
数量 |
|
1 |
数字万用表 |
FLUCK-15b+ |
AC/DC0-750V |
1只 |
|
2 |
绝缘电阻测试仪 |
ZTJY-5000V |
2500V/5000V,5mA,大于10000MQ |
1台 |
|
3 |
介质损耗测试仪 |
ZTJS-II |
3-6000pF,0.5-10kV,分辨率0.001% |
1台 |
|
4 |
回路电阻测试仪 |
ZTHL-100A |
输出电流≥100A |
1台 |
|
5 |
断路器测试仪 |
ZTGK-III |
4通道，输出10A,电压：0-200mV |
1台 |
|
6 |
微水仪 |
ZTWS-I |
1台 |
|
|
7 |
温混度计 |
±1℃ |
-5-50℃ |
1只 |
|
8 |
直流电源 |
DC:0-220V |
1只 |
|
|
9 |
电源盘 |
220V |
2个 |
|
|
10 |
工具箱 |
1个 |
||
|
11 |
绝缘垫 |
1块 |
3. 现场人员分工
现场试验人员不宜少于4人,具体人员配置及分工见表4 - 3
|
人员配备一览表 |
||
|
人员配备 |
人数 |
作业人员要求 |
|
工作负责人(安全监护人) |
1 |
必须持有高压专业相关职业资格证书并经批准上岗，必须熟悉Q/GDW1799.1的相关知识，并经考试合格 |
|
操作人 |
1 |
应身体健康、精神状态良好，必须具备必要的电气知识，掌握本专业作业技能 |
|
记录及改接线人 |
2 |
应身体健康、精神状态良好，必须具备必要的电气知识，掌握本专业作业技能 |
4. 现场试验范围布置

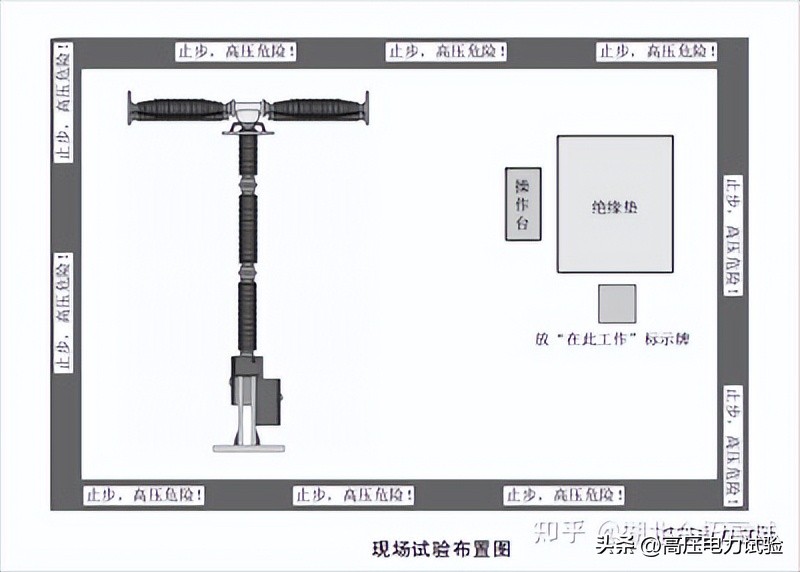

试验开始前应对被试设备的状态、现场情况有清晰的认识;现场应按照相关要求布置安全围栏,悬挂“止步,高压危险”标示牌、 “在此工作”标示牌、 “由此进出”标示牌等。试验操作人员应站在绝缘垫上进行操作。试验时,所有人员应与带电部位保持足够的安全距离。现场试验布置图如图所示。
