许多人都不喜欢飞线，都在闹着PCB。还出现了PCB很难画之类的言论，所以打算写个教程，教教大家怎么简易绘制键盘的PCB。

教程

目前来说绘制PCB常用的软件是Altium Designe，这是一款商业软件，大多数人使用的是盗版、破解后的版本。使用盗版软件是非常可耻的，希望大家不要这样做，支持正版从我做起。

免费的PCB绘制软件中，较为简易上手的是KiCad。教程主要是针对这个软件展开的。

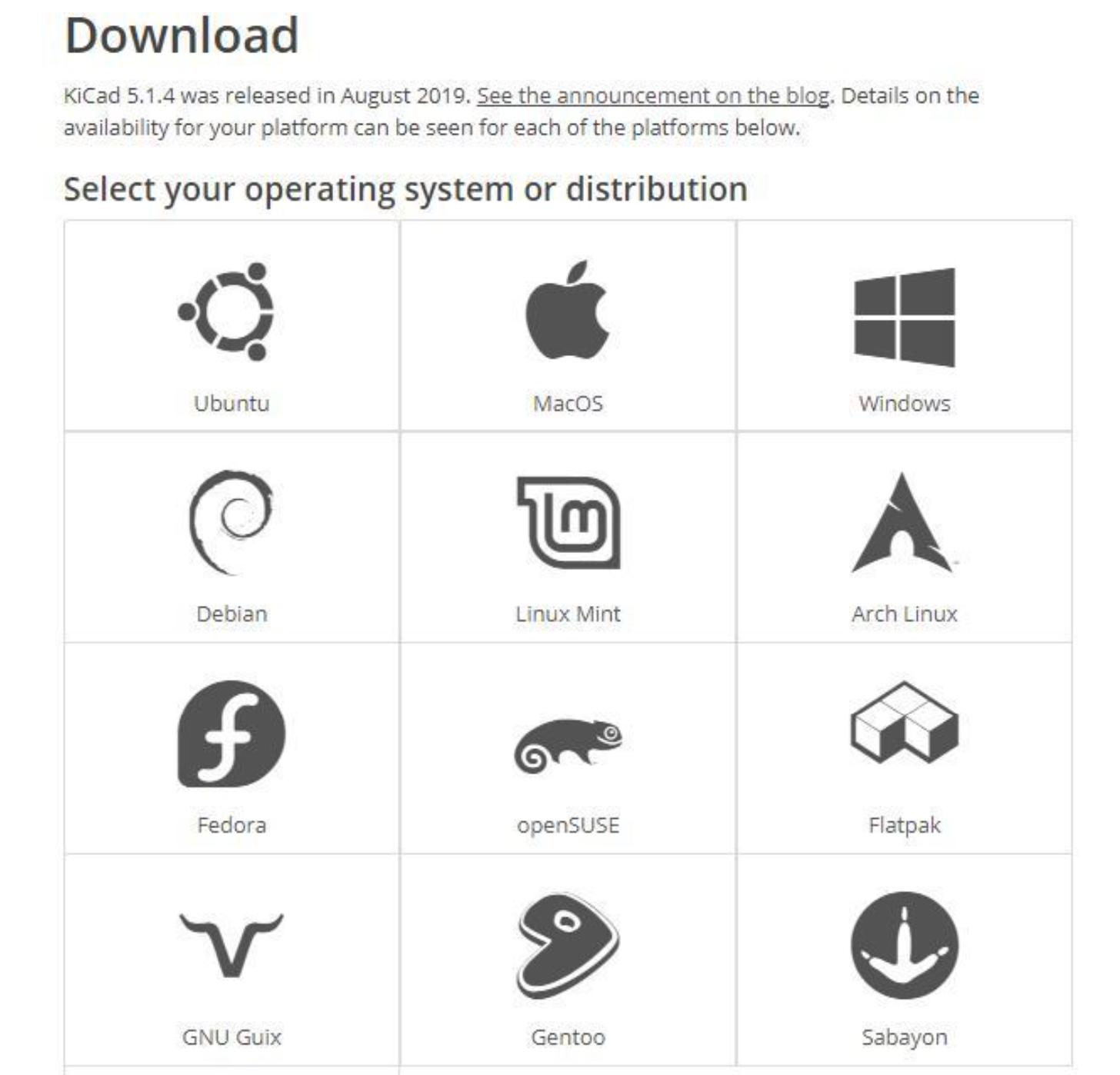

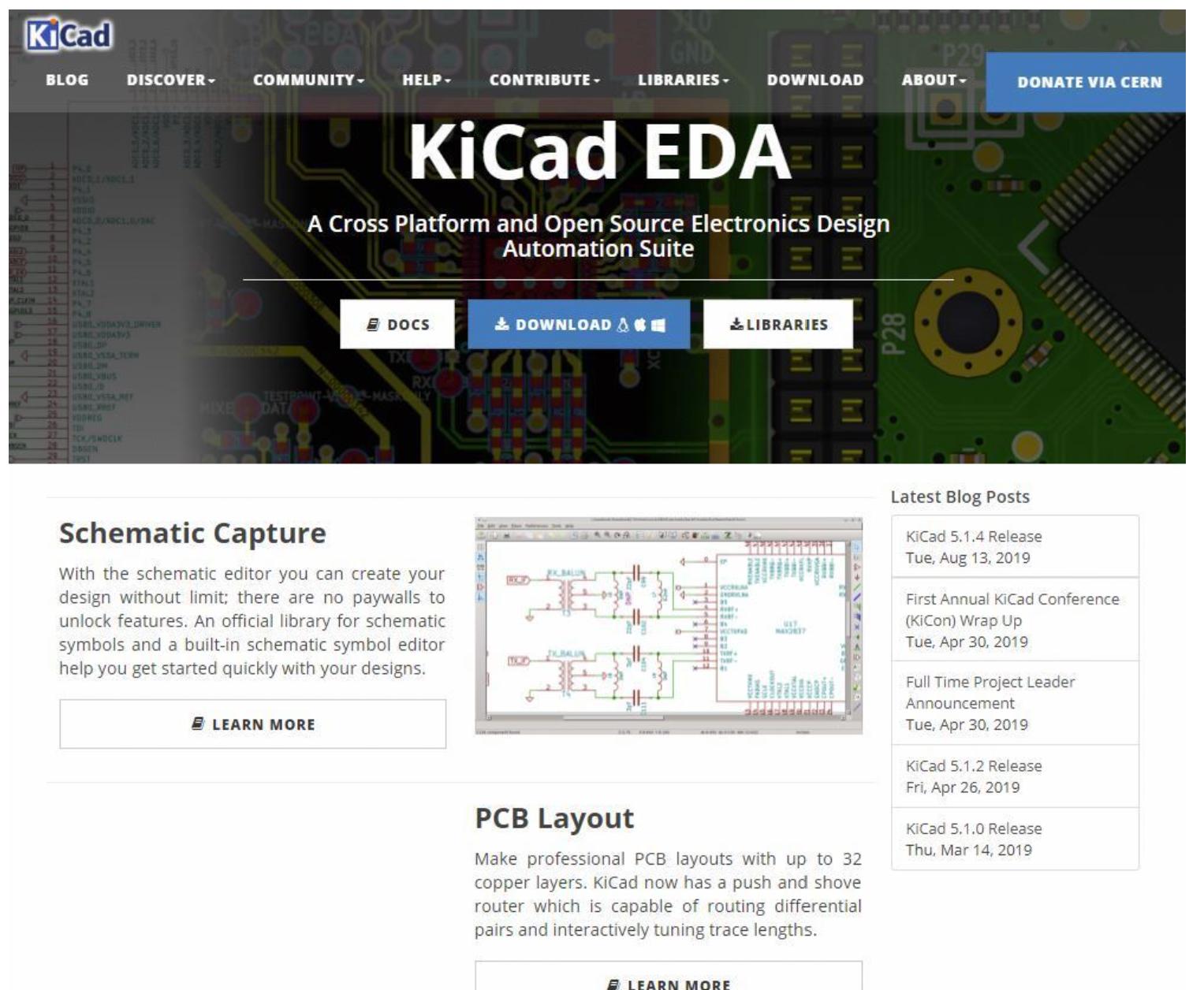

KiCad官网能免费*载下**，封包大小是1.1GB左右。适配多种系统，使用Mac的用户也不必担心。

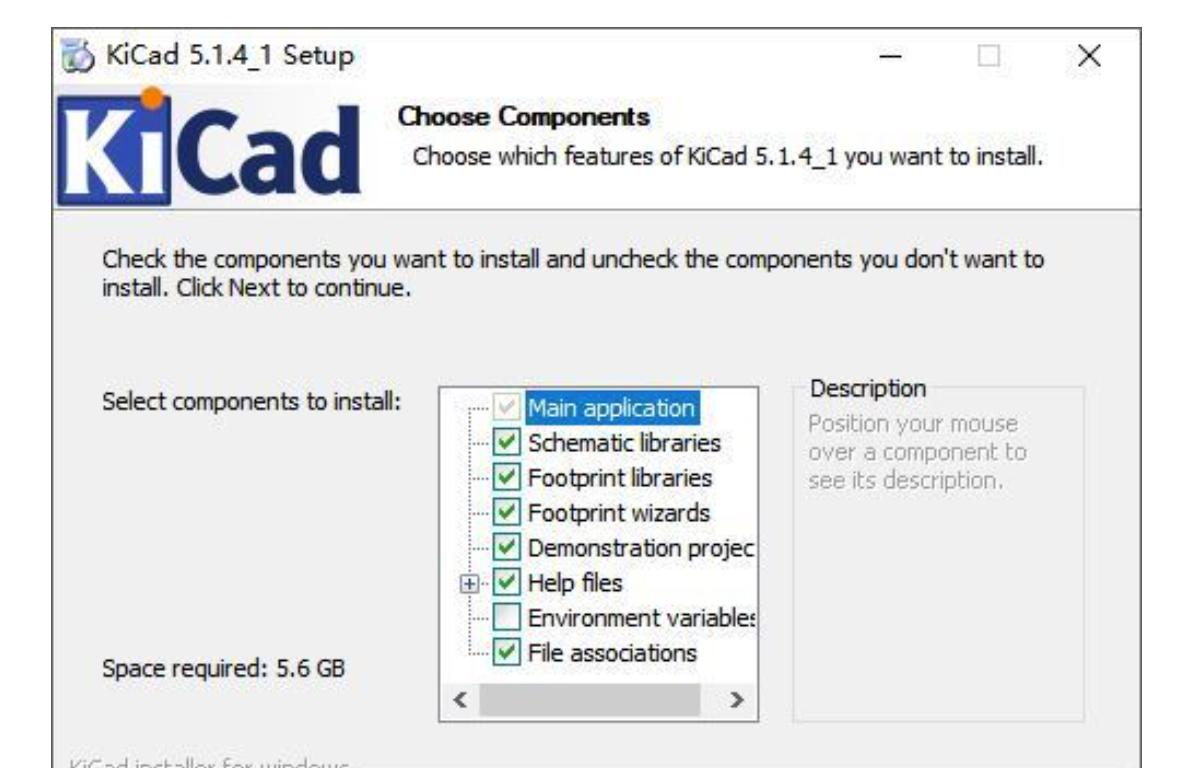

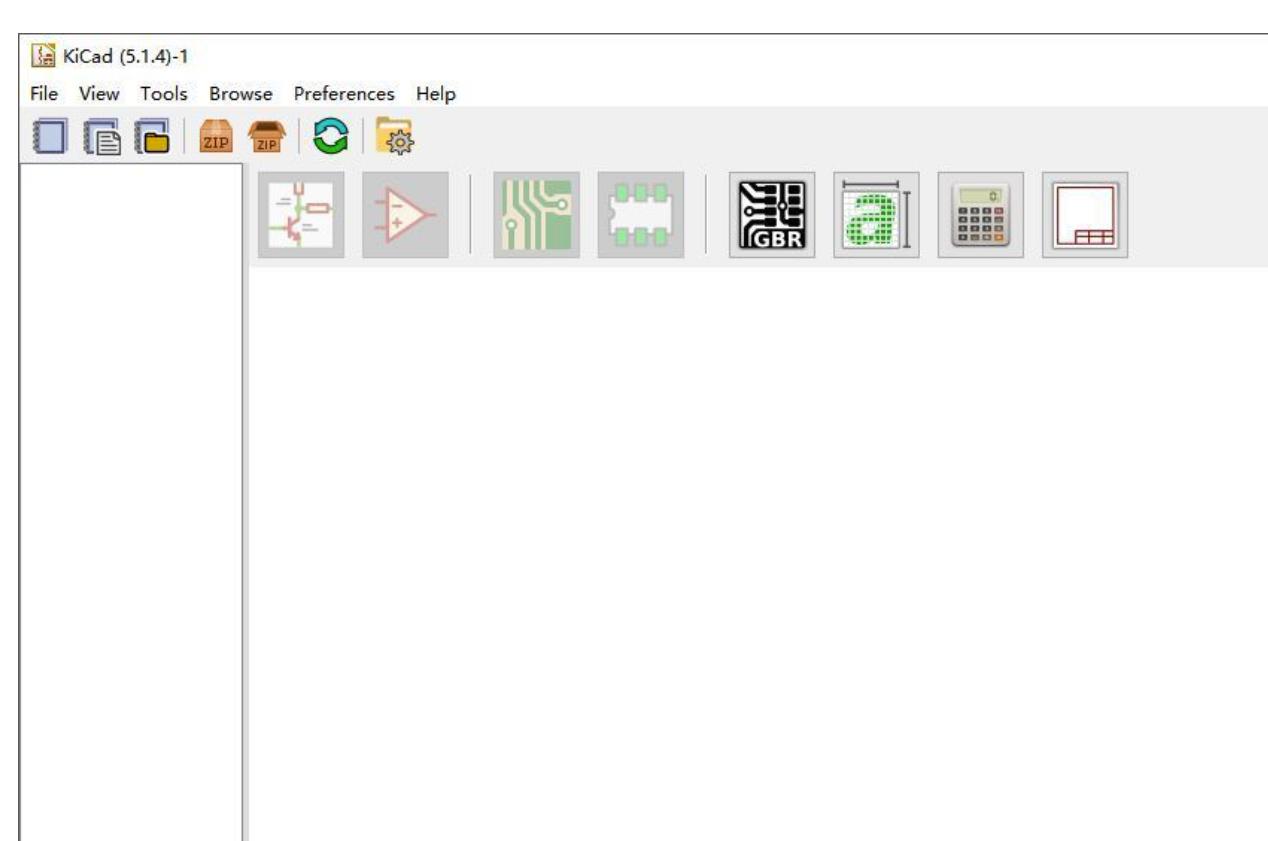

安装KiCad无需太多的设置，直接默认就好。

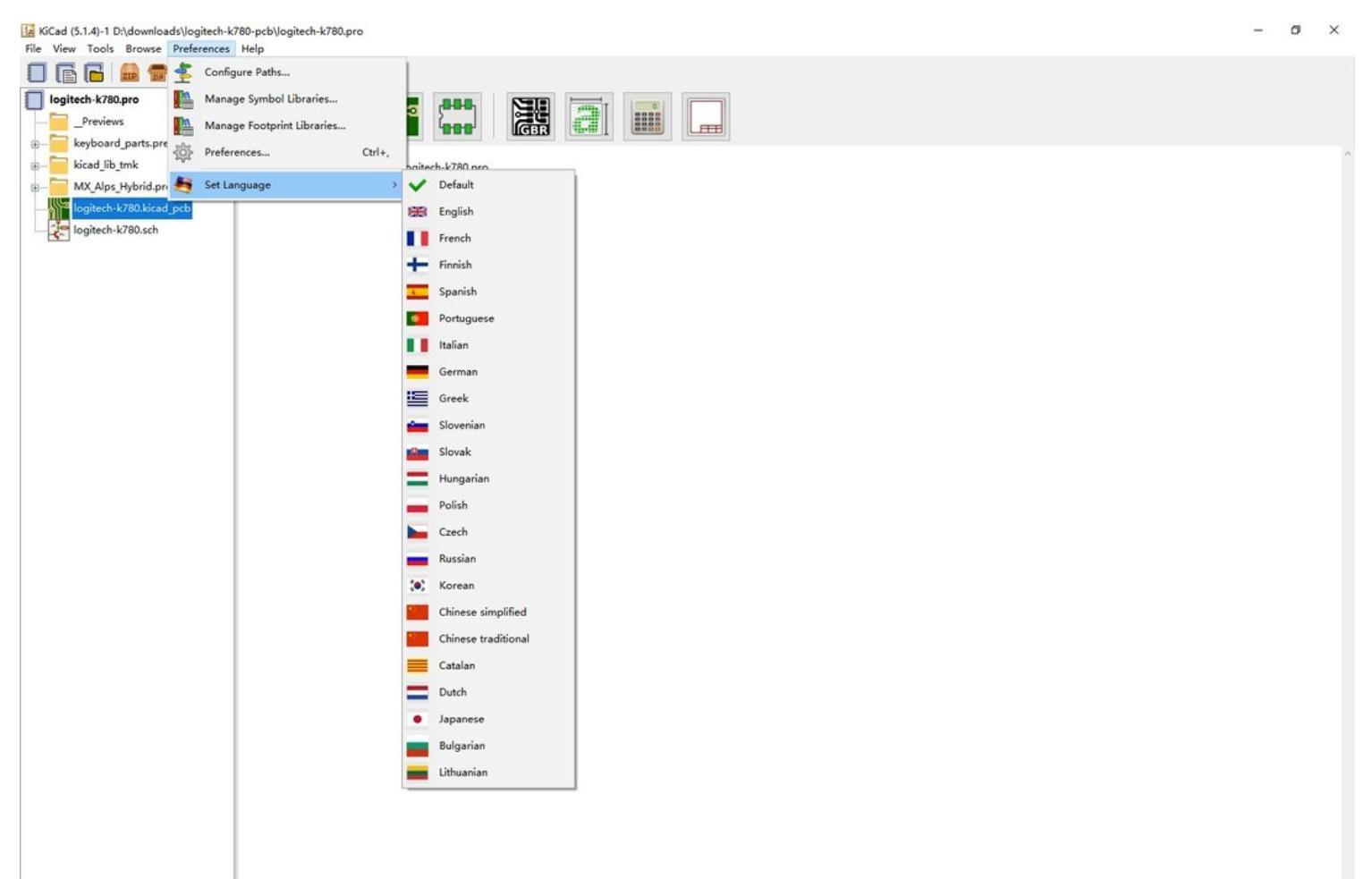

默认的软件界面语言是英文，如果不适应，可以将其改成中文。

安装好KiCad后就是机械键盘PCB的绘制。

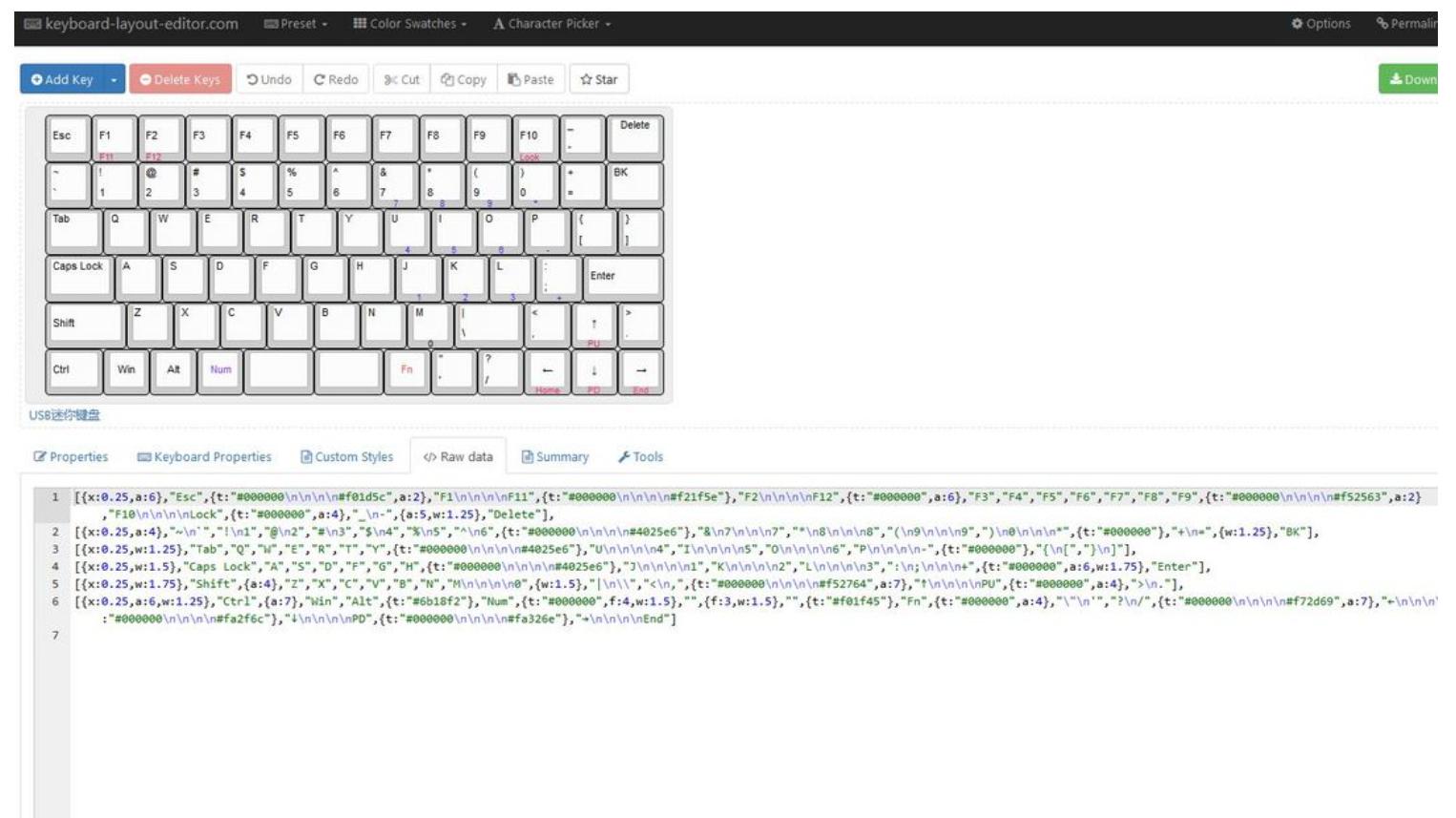

首先是去keyboard-layout中绘制自己的键盘配列。这个在我之前的文章中已经说过，所以就不细说了。绘制好后，*载下**json配置文件。

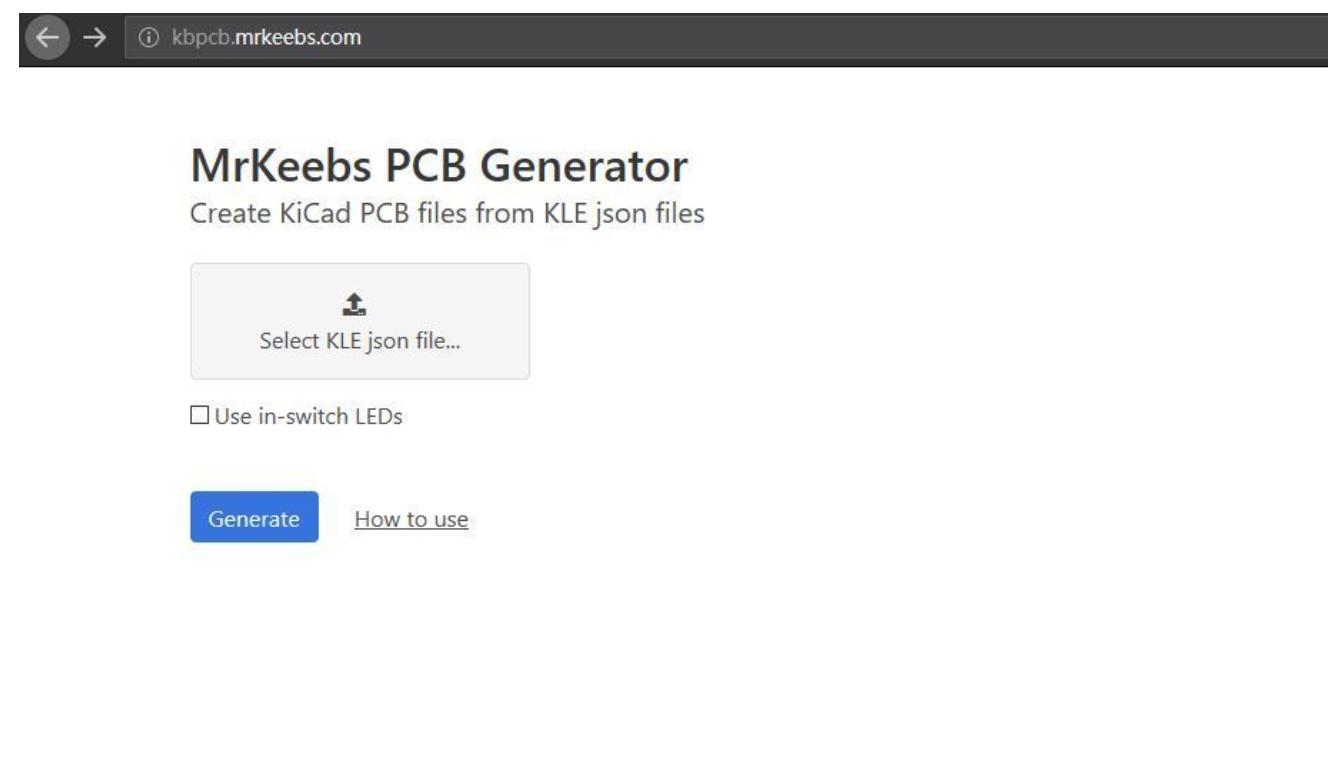

使用Mrkeebs PCB Generator，上传keyboard-layout保存的json配置文件，自动生成键盘的PCB。

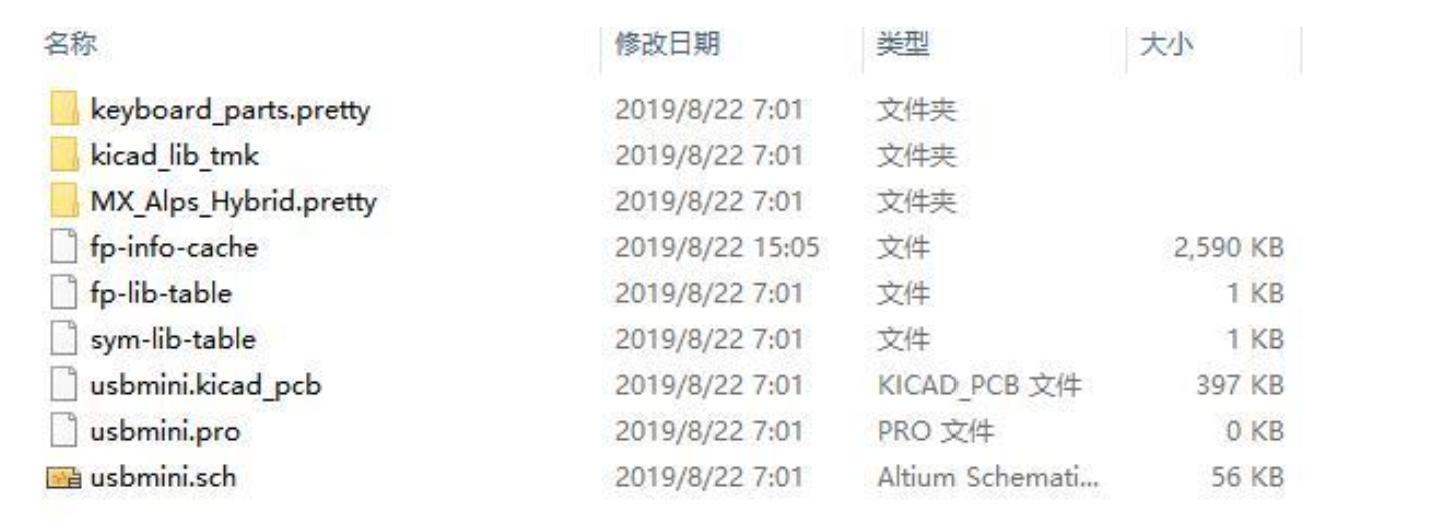

这样即可获得初步的键盘PCB。

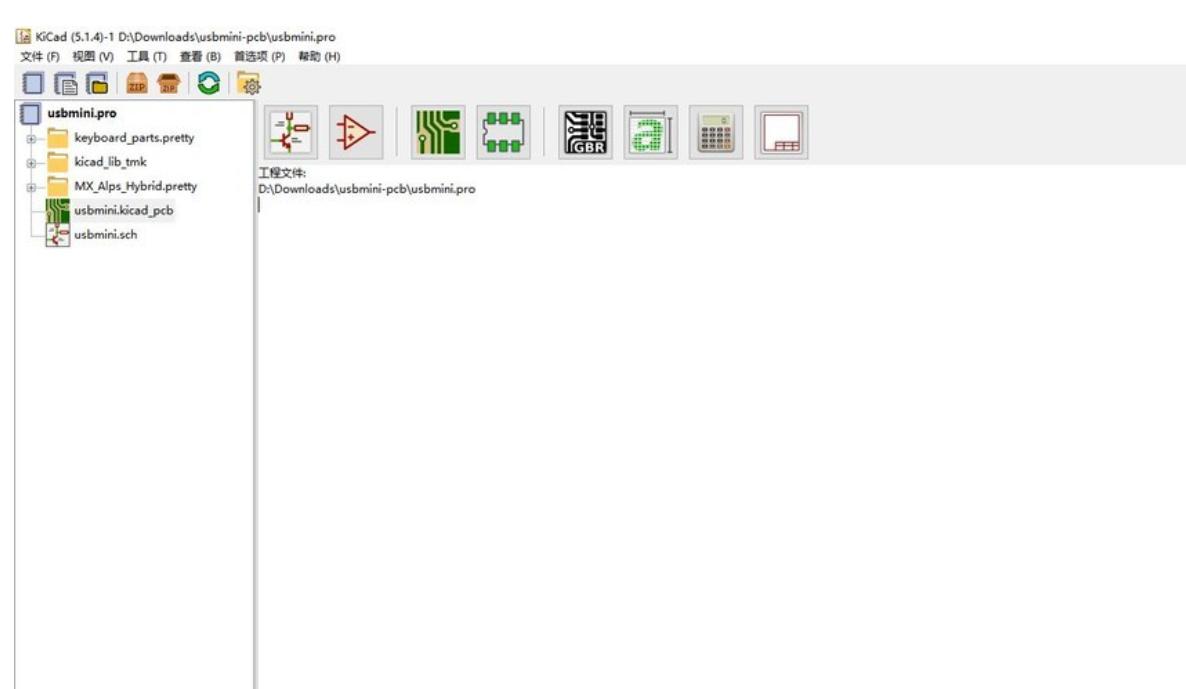

使用KiCad打开pro结尾的工程文件。

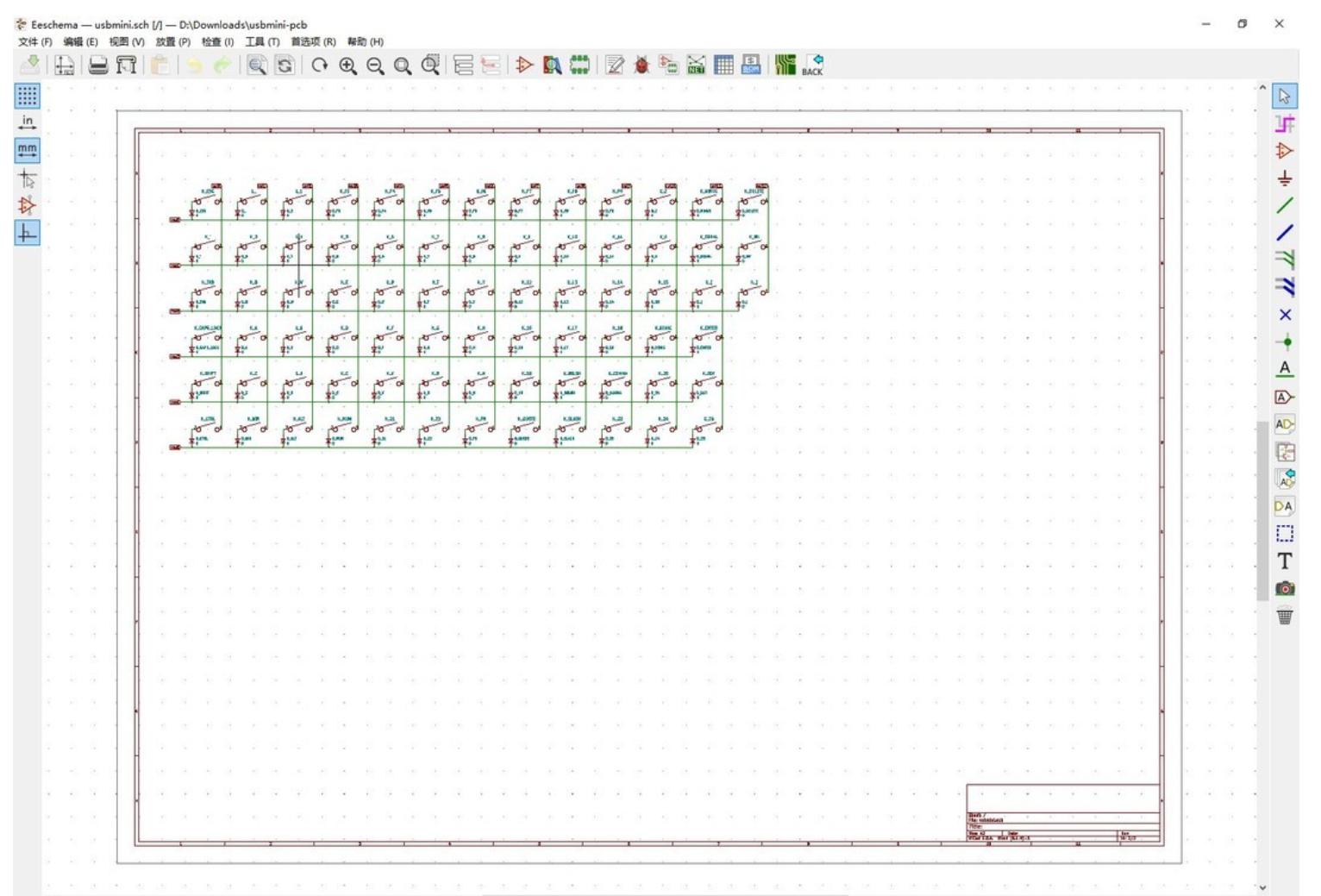

可点击sch结尾的文件查看PCB的原理图。

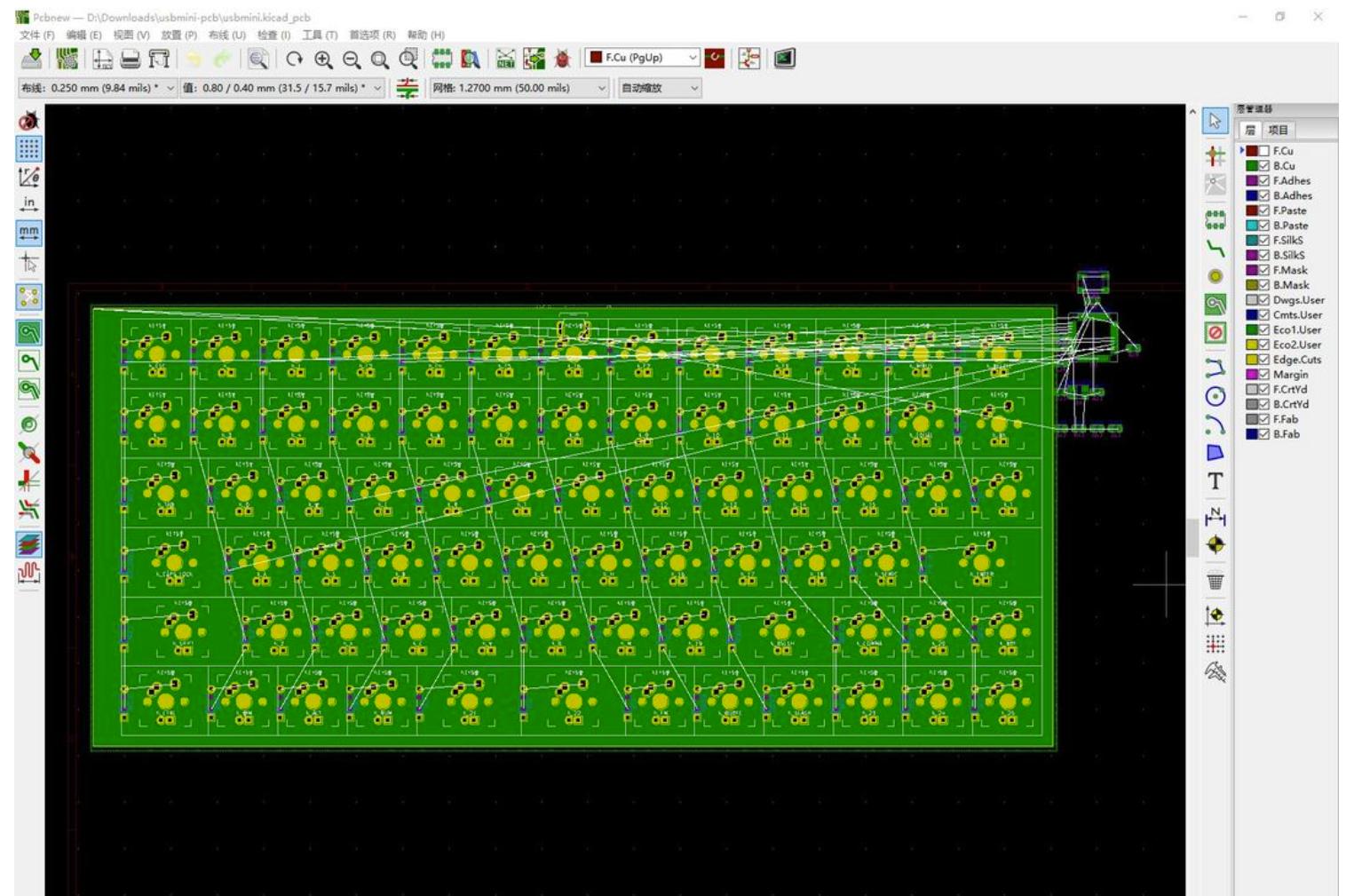

也可以点击pcb结尾的文件查看PCB文件，自动生成的线都是飞线。自动生成所使用的主控是atmega32U4，需要自己手动调整位置。由于我这个配列排布比较紧密，所以没余地放置主控。

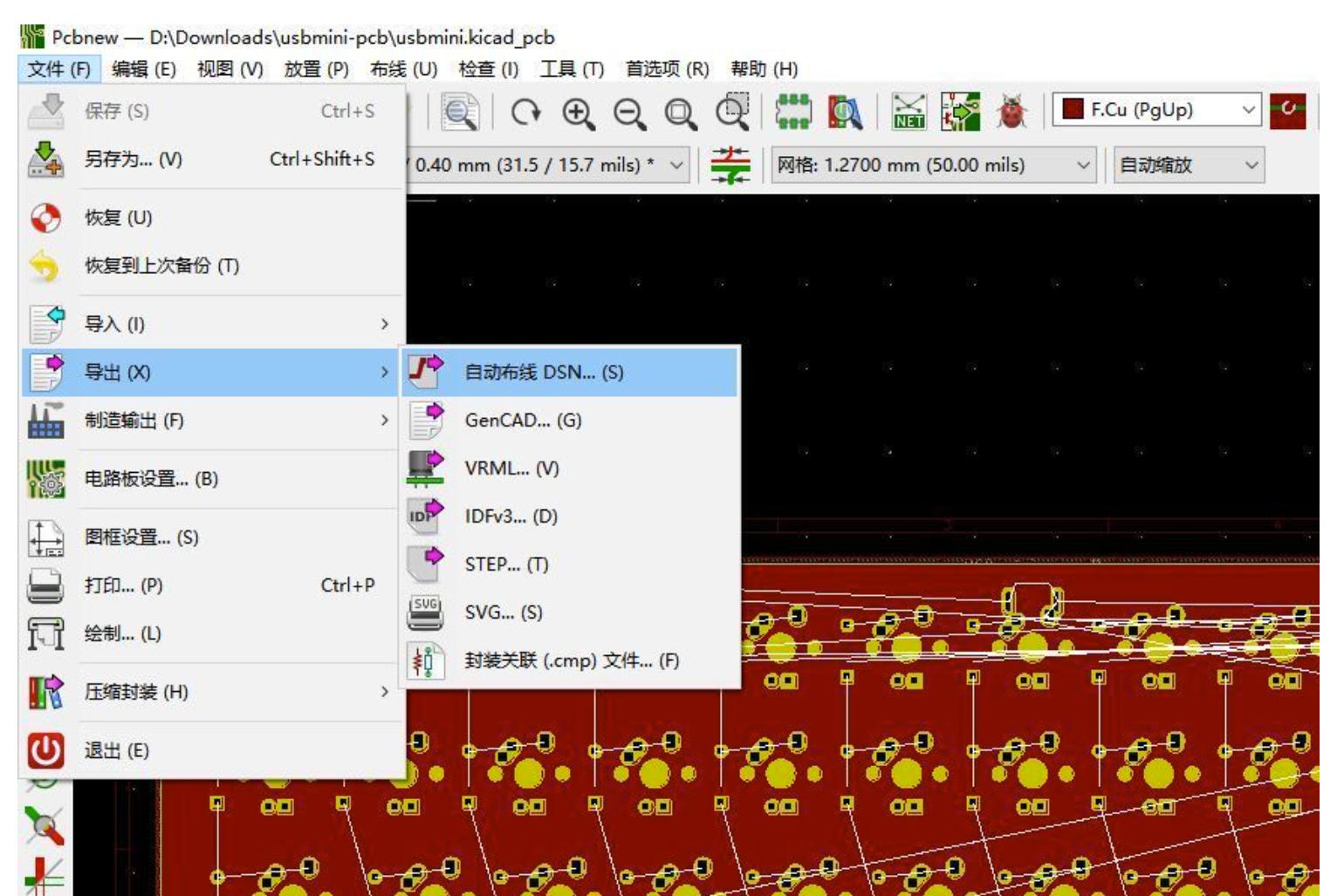

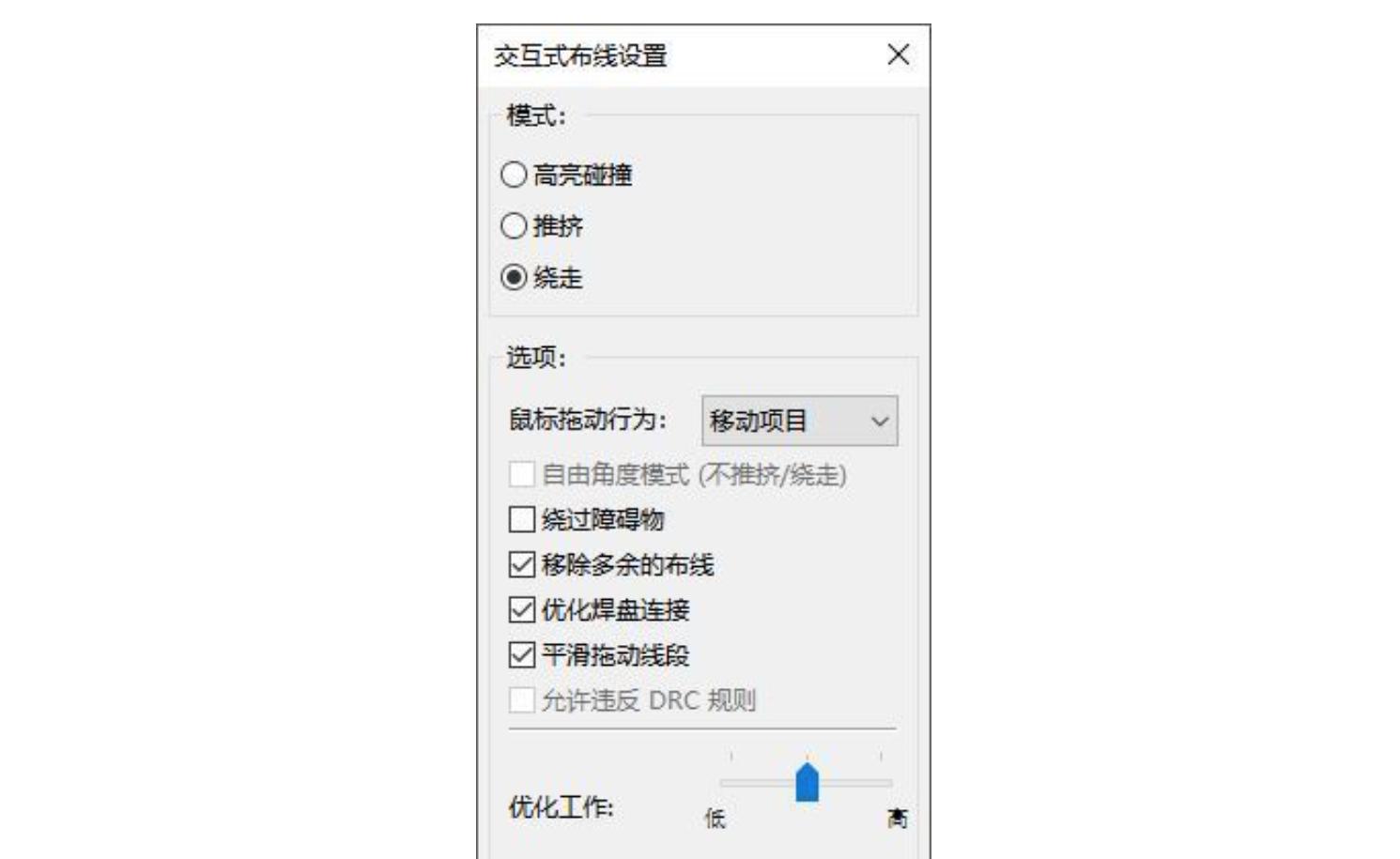

自动生成的PCB需要布线修整，布线主要是在F.Cu层进行。图省事可以使用FreeRouting（需要安装Java开发环境JDK）自动布线，尽管效果一般，但对矩阵键盘而言，布线没那么重要的。保存出Dsn文件，使用FreeRouting载入。完成后保存为ses文件，再导入回KiCad即可。

一般我是自己布线的，没有安装FreeRouting，所以无法展示。

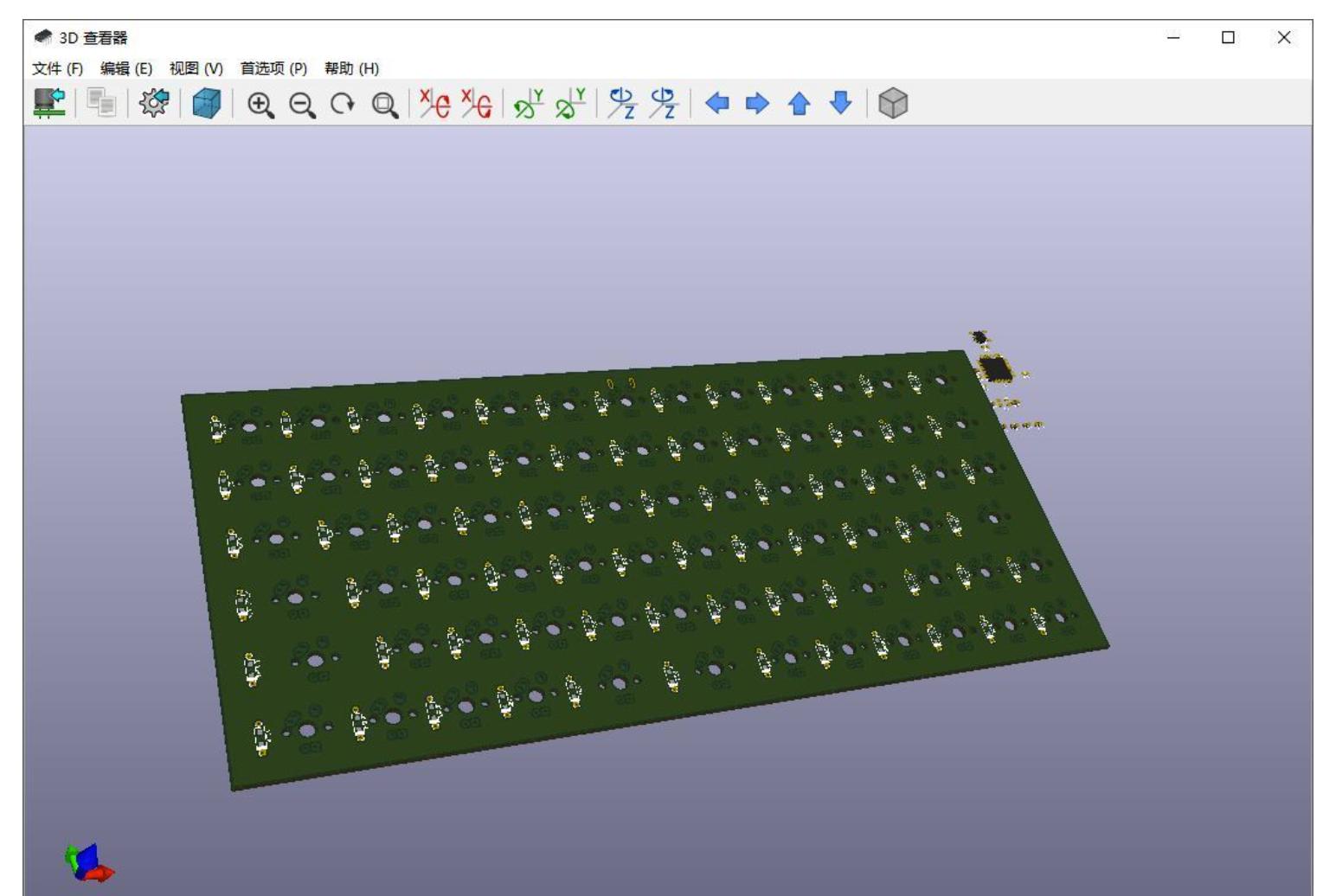

最后可以使用3d查看器，查看成品的3d效果。

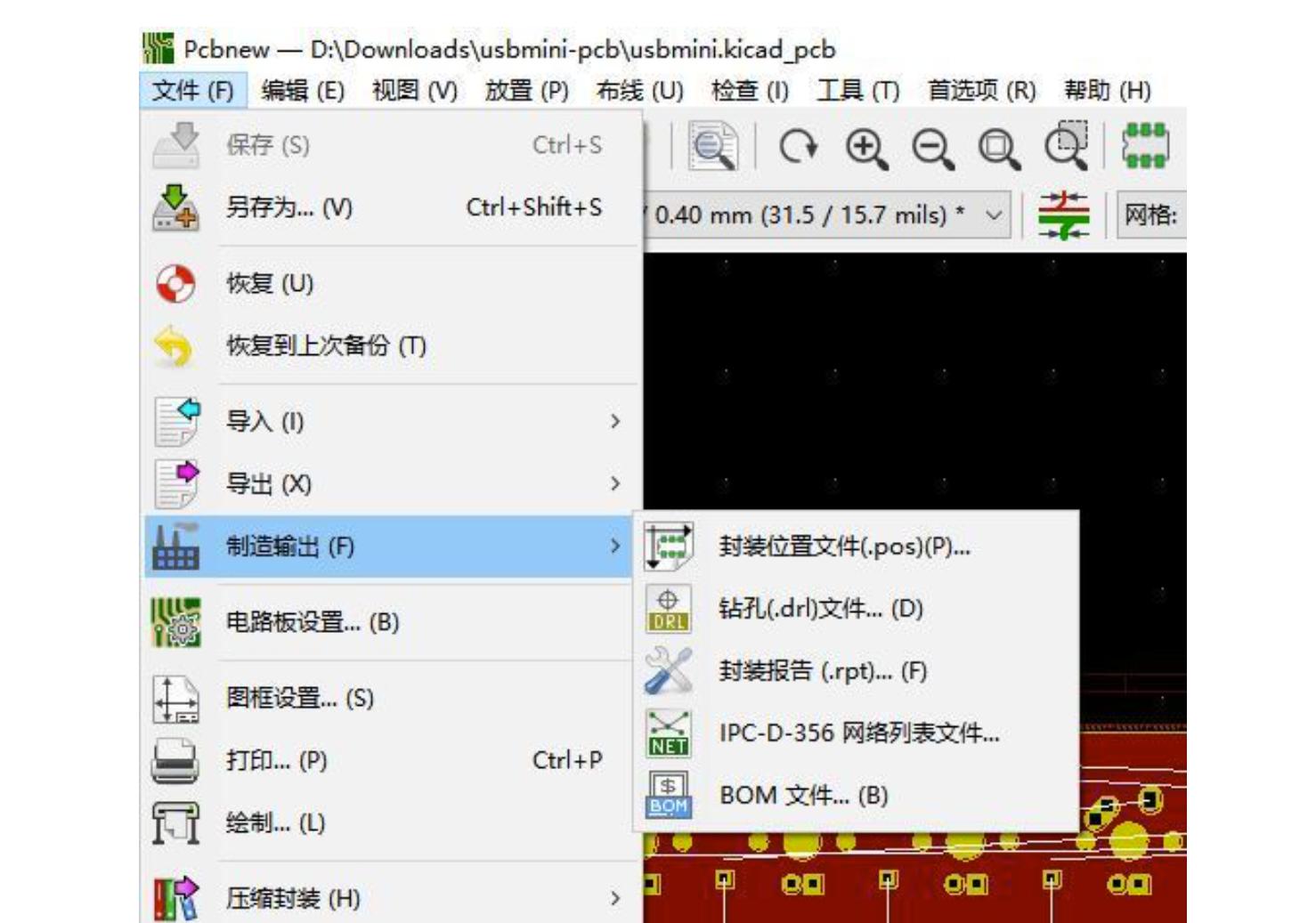

目前大多数厂家使用的是Gerber文件，所以还需要点击文件-绘图，生成gbr文件。

某些厂商还会要求BOM表，都生成了一并发过去好了。自动生成的PCB可能会有点小问题，加点钱给某宝卖家也是能修正的，不算什么大问题。

总结

总的来说，现在软件已经很成熟，能自动生成PCb，还有各种配套软件生成定位板，外壳。自己制作个机械键盘不是不可能的事情。希望大家能了解多一点，别被一些卖套件商家拐进了弯路。

喜欢自制键盘文章，一直在zhihu和smzdm上分享教程，最近搬运过来。往后还会写一篇使用KiCad绘制优联机械键盘PCB的教程，喜欢的可以关注一下我账户画图汪。
