面对相控阵系统
5G、雷达/电子战和卫星通信行业的系统架构师
抛出一箩筐的问题
👇
究其原因

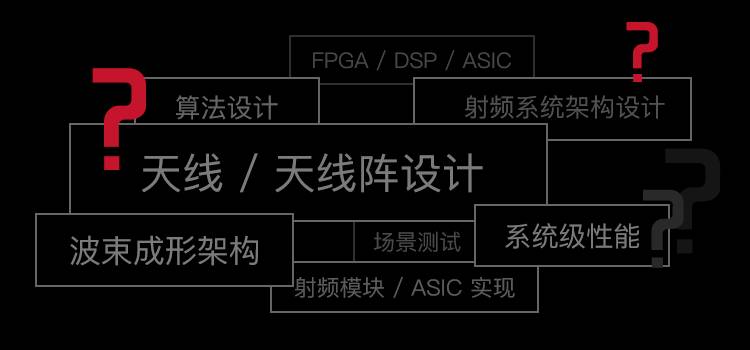

相控阵系统是由多个设计团队协同设计完成
而 多 域 设 计
已成为相控阵系统设计的最大挑战
👇
挑战是为了成就更好的一面
是德科技联合南京国博共同打造
实时毫米波相控阵原型演示系统
帮您在多域设计下更周全的考虑：
射频非线性和噪声因素、增益/相位量化
和 Monte Carlo 变量对总体波束质量、
旁瓣电平及有效辐射功率的影响

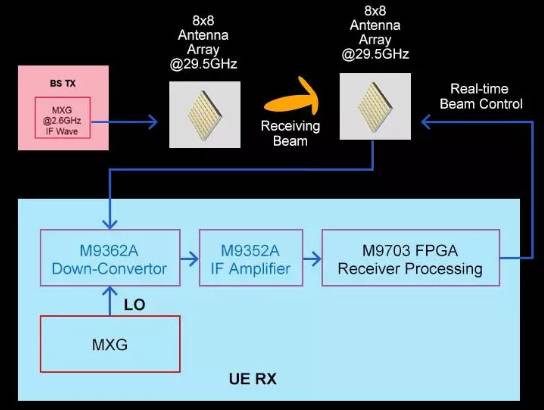

👊 实时毫米波相控阵原型演示系统框图 👊
识别下方二维码，立即观看
《实时毫米波相控阵原型演示系统》
▼
探究演示详情

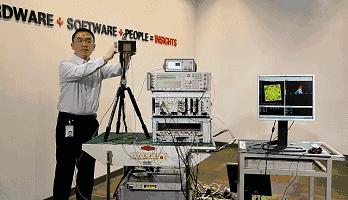

这套实时毫米波相控阵原型系统演示了
“毫米波相控阵收发系统”
发射端
采用是德科技矢量信号源 MXG 产生中频频率为 2.6GHz 的 5G/Pre-5G 调制信号，输入到相控阵天线系统。相控阵天线系统内部包含了上变频，模拟波束赋形，放大器及阵列天线等模块。发射端的相控阵天线系统可以波束赋形产生制定角度波束指向收端。
接收端
采用与发射端完全相同的毫米波相控阵天线系统。接收端的相控阵系统采用主瓣宽度为10度的窄波束进行接收，并由 M9703A 实时基带信号处理部分控制波束指向。这样 M9703A 实时接收机可以控制相控阵天线扫描接收空域并测量不同接收波束的信号质量，从而选择最佳的接收波束进行实时 OFDM 信号解调，输出解调星座图。并且当接收天线阵位置发生变化时，可以实时跟踪，始终保持最佳接收波束。
仿真软件

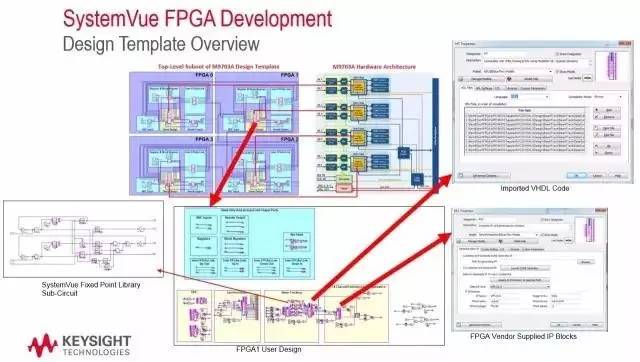

SystemVue 提供了 M9703A FPGA 开发的全套流程。在 SystemVue 的图形化设计环境中，用户可以使用 HDL code，Xilinx IP core 或者 SystemVue 自带定点模块库进行 FPGA 设计与仿真验证，并生成可以*载下**到 M9703A FPGA 的编程文件。
