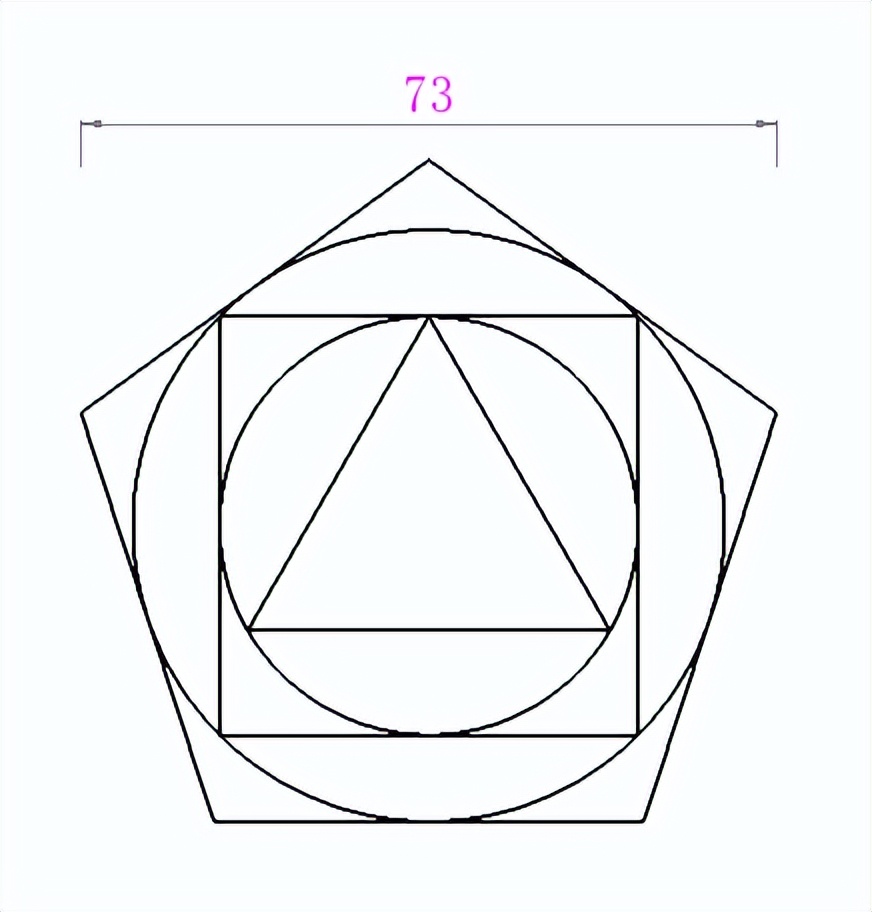

如下图所示根据标注的尺寸，用CAD画图软件绘制出一样的图形：
目标对象
操作工具
操作系统：Windows10
CAD软件：CAD梦想画图（轻量级CAD、国产CAD软件）
步骤
1.先使用CAD圆命令绘制一个圆，半径自定义，如下图所示：
绘制圆
2.使用CAD多边形命令绘制一个内接于圆的三边形连接到圆上，如下图所示：（CAD多边形命令使用教程链接：https://www.mxdraw3d.com/newsInfo_87.html）
绘制三边形

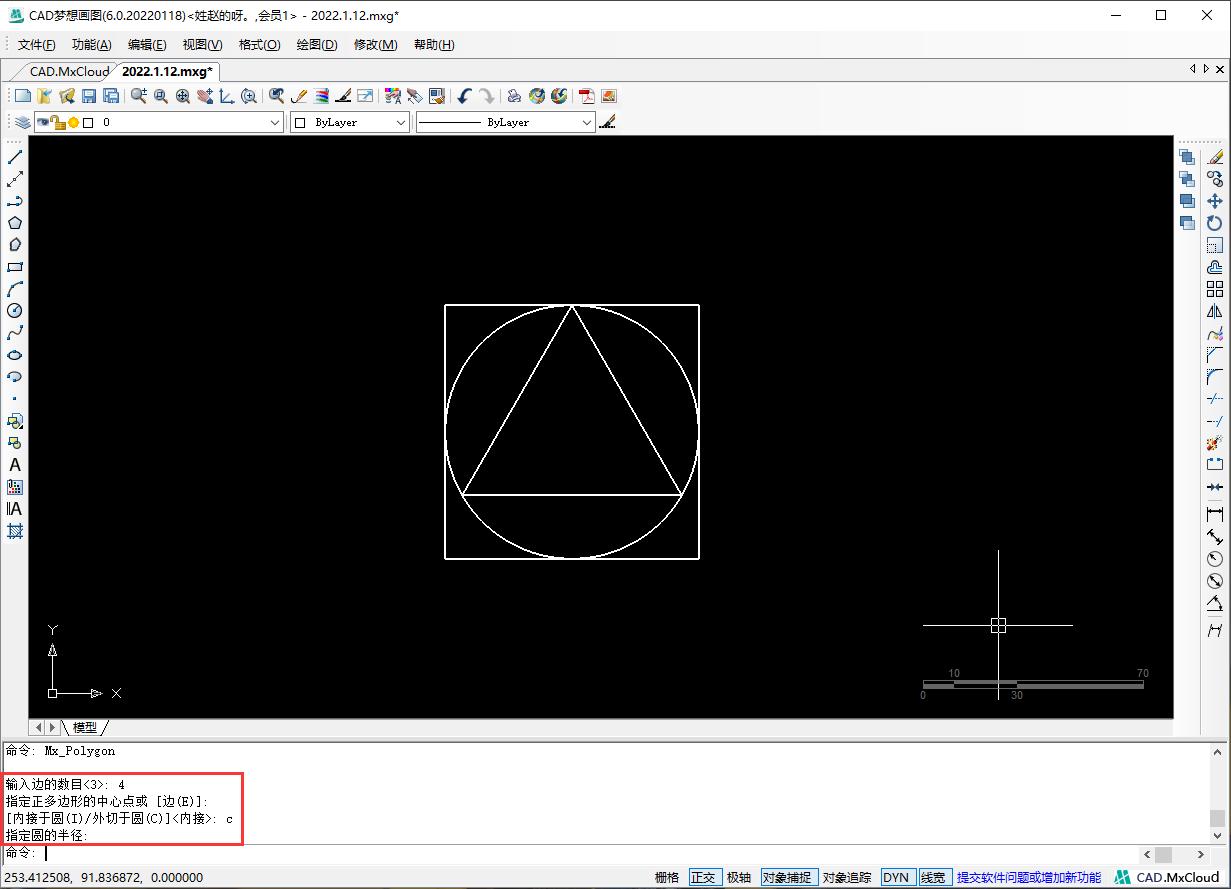

3.捕捉圆心，再使用多边形命令以外切于圆绘制一个正四边形，如下图所示：
绘制四边形

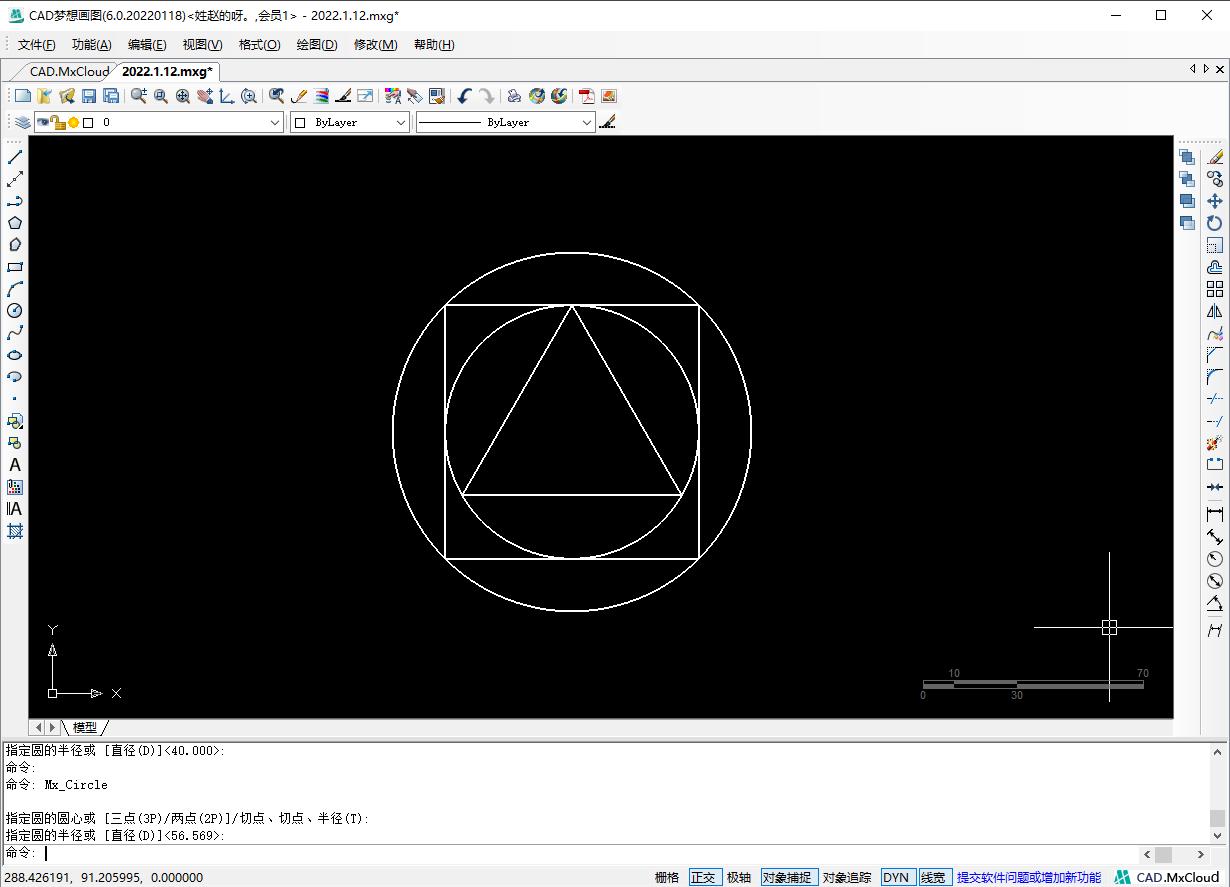

4.使用CAD圆命令，以圆心到正四边形的任意角点为半径绘制一个大圆，如下图所示：（CAD圆命令教程链接：https://www.mxdraw3d.com/newsInfo_90.html）
绘制大圆

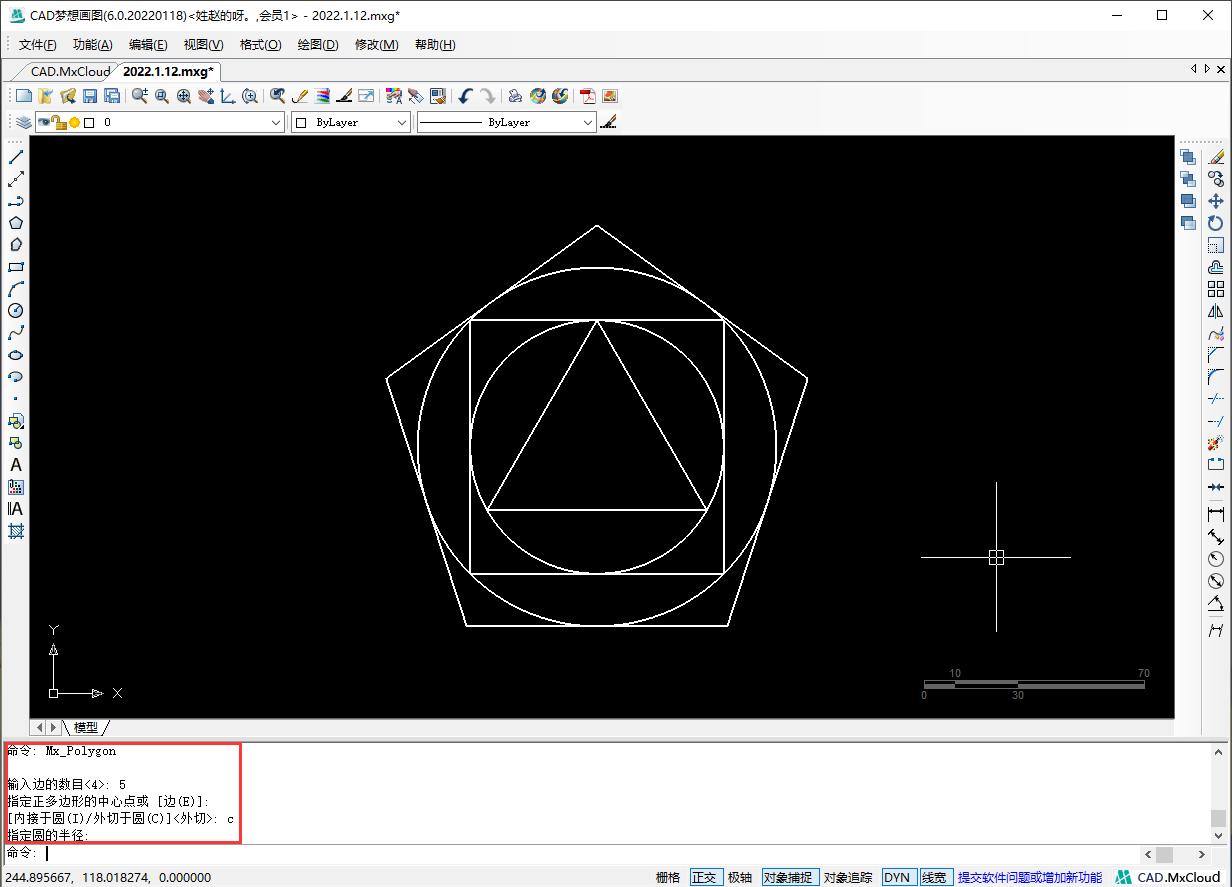

5.继续捕捉圆心，使用CAD多边形外切于圆命令绘制一个五边形，如下图所示：
绘制五边形

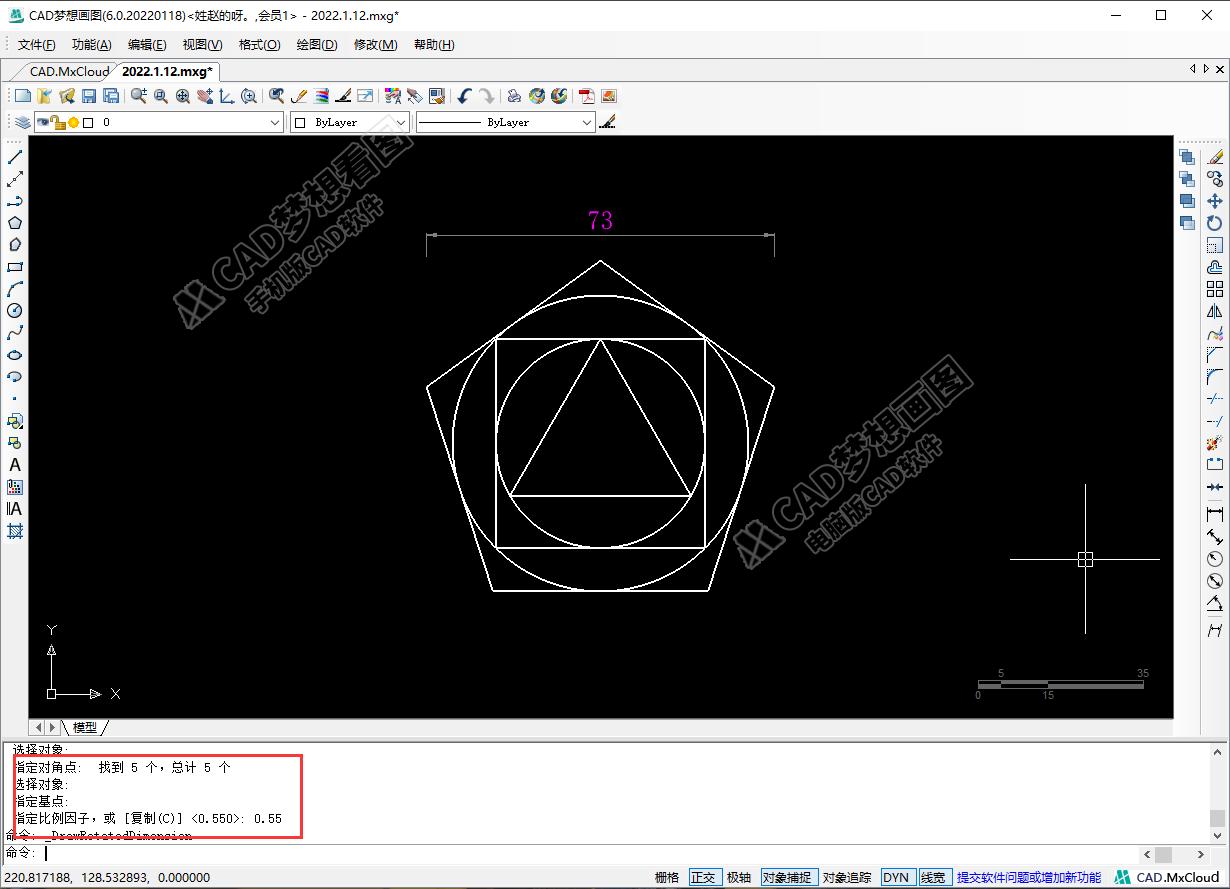

6.使用CAD缩放命令，将尺寸缩放到新长度 73，缩放比例为0.55，最后标注尺寸如下图所示：
绘制完成
文章出自CAD梦想画图官网
