1. 接口、协议、软件的关系概述

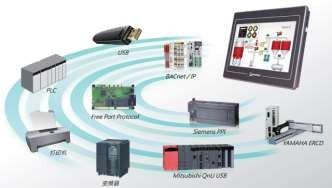

HMI 要达成通讯的目标设备包括：PLC、变频器、伺服控制器、运动控制卡、温控器、称重仪等各种带有通讯接口的设备。

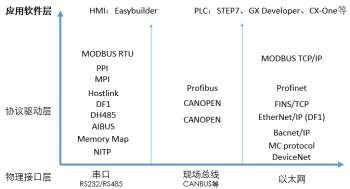

通讯接口分为串口（RS232、RS485 2W 两线制、RS485 4W 四线制 ）、现场总线 CANBUS、以太网、USB口等多种形式。
通讯协议：包括：PPI、MPI、MODBUS 等；目前软件 Easybuilder Pro 中已经内置了约 300 种通讯协议，支持成千上万种 PLC、变频器、伺服、仪表等控制器类型；
除了同一品牌的控制器会采用同样的协议，不同品牌不同设备之间也可采用不同的通讯协议，如欧姆 龙和 TRIO 控制器都可使用 Host link 协议，如大部分变频器、仪表都支持 MODBUS 协议；
接口，像是各种公路，从低速的串口，到高速的以太网； 协议，好比是交通规则，海内外各个地方有异同；
软件，像是交通工具，运行在公路上（通过响应接口通讯），遵循与交通规则（支持各异的通信协议），到达不同的目的地（实现不同的控制功能）

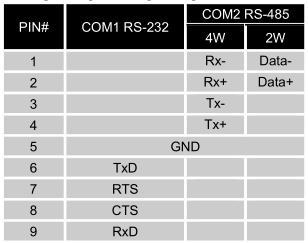

2. TK6071IP的串行接口定义
TL6071IP触摸屏具备一个插座，根据针脚定义不同分为两组串口。分别是： COM1[RS232]、 COM2[RS485 2W/4W]9针D型 公座。
要快速达成 HMI 与 PLC 的通讯，要特别注意到：通讯接线和通讯参数设置。

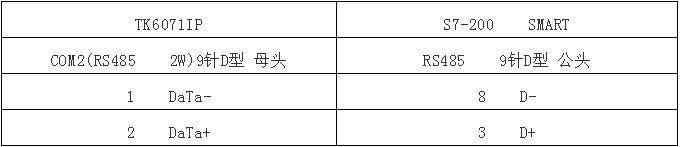

3. TK6071IP和S7-200 SMART通信的接线
在这里我们使用TK6071IP触摸屏的COM2(RS485 2W)的方式接线。
S7-200 SMART PLC的串口为9针D型 母座，通常使用3号针脚（信号+）、8号针脚（信号-）和5号针脚（接地）来接线通信。5号针脚一般可以不接。
西门子 S7-200 SMART PLC 串口默认参数：波特率 9600，偶校验，数据位 8 位，停止位 1 位，站号 2，接口类 型 RS-485 2W。
4. 通信参数设置步骤
1) 打开PLC的编程软件STEP 7-MicroWIN SMART——系统块——通信，查看
PLC 端口的波特率、PLC站地址。

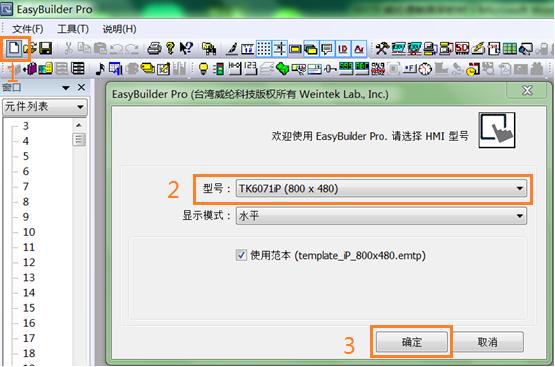

2) 打开EasyBuilder Pro软件，选择开新文件→选择HMI型号为TK6071IP

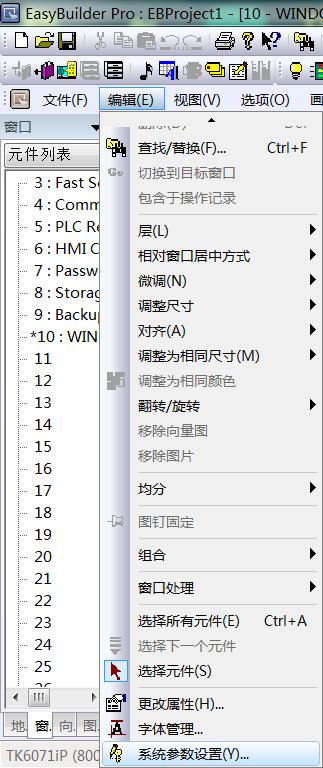

3) 选择“编辑”→“ 系统参数设置”
4) 选择“ 设备列表”→“ 新增”→ 选择PLC类型为Siemens S7-200 SMARTPPI。
原创：91工控高银江
