我们需要学习很多隐藏在"迄今为止最好、最先进的iPhone’’当中的技术——但是首先，让我们来回顾一下已知信息：

• 苹果A10 Fusion处理器与嵌入式M10运动协同处理器

• 32、128、和 256 GB 内存(亮黑色版没有32GB)

• 5.5英寸多点触控IPS Retina HD显示屏，1920 x 1080 分辨率 (401 ppi)

• 1200 万像素广角及长焦双镜头，光圈分别为 f/1.8和 f2.8, 2倍光学变焦, 10倍数码变焦

• 700万像素 FaceTime HD 摄像头，光圈为 f/2.2 和 1080p HD 视频拍摄

• 由全新线性马达驱动的具有 Touch ID 的固态Home键

• 802.11a/b/g/n/ac Wi‑Fi + MIMO 蓝牙 4.2 + NFC

• iPhone 7 Plus 几乎和它的前任一样大, 158.2 x 77.9 x 7.3 mm ——但是稍微轻巧些，重6.63 oz (vs. 6s Plus 重6.77 oz), 希望苹果没有减除任何重要物品。

• 7 Plus外面印着一个新型号：A1785。

• 除了原本的银色、金色和玫瑰金色，对于那些更喜欢黑色的果粉来说，苹果现在提供哑光黑和会划出痕的 亮黑版本。

• 7 Plus 也去除了旧版外表丑陋的天线 ，现在更倾心于细致的外表。

• 也许最能察觉到的差异就是Lightning到35 mm耳机接口适转换器 包含在原装盒子里。我们需要极大的勇气 才能走出耳机接口的阴影。对不起，转换器宝宝，这不是你的错，都怪我们。:(

• 保持队形跟进！用X光来看看iPhone的内部吧！向我们的X光专家们致敬！

• X光视线可以给予我们什么样的超能力呢？

• 对于初学者来说，我们可以看到音频接口被判出局了，为线性马达让出了位置。

• 更近距离的检查，我们发现了一个扬声器网罩，好像没啥用。有意思。

• 我们在iPhone 7 Plus里还可以看到新的第三眼镜头。这里面会有什么玄机呢？让我们来探索谜底吧！

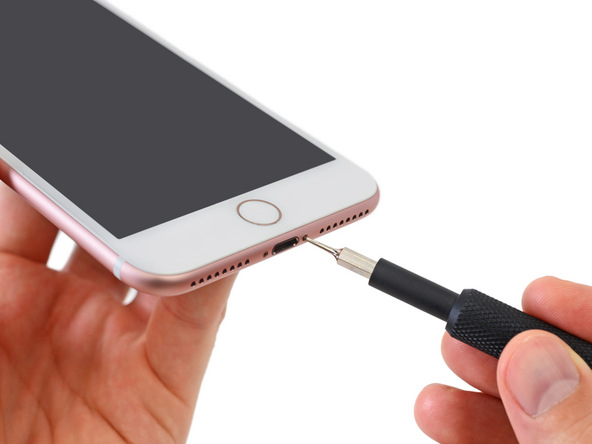

• 也许苹果去除了音频接口，但显然，他们对五角螺丝刀忠心耿耿。我们熟知的两个螺丝像门神一般保护着Lightning接口两边。

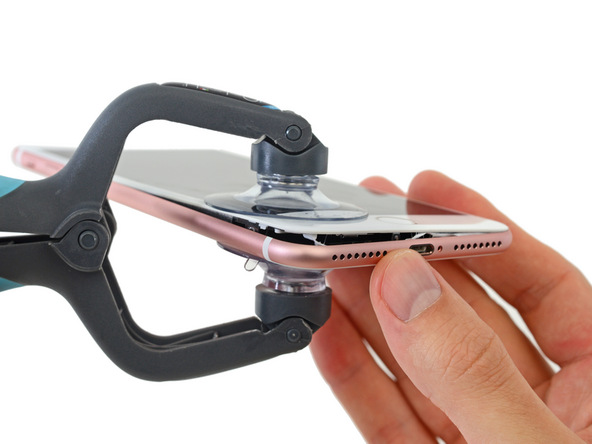

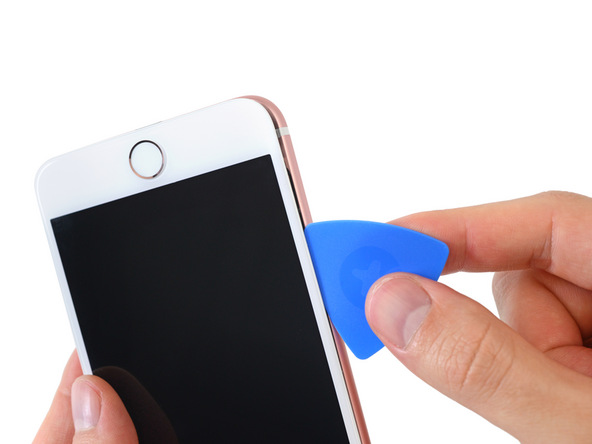

• 想要看玫瑰金手机的外表，我们用iSclack，并配合使用撬片，打开了附有强力胶的机身。

• 7 Plus中的粘合剂比它的前任要强得多。这是防水的第一个标志吗？

• 疯了吗？7 Plus奇怪地是侧开式，尽管熟知的夹扣在手机的顶端，和之前的型号一样，来帮助排列显示屏。

• 我们太幸运了，并没有扯断右部中间的显示屏缆线。谢天谢地，顶端的缆线也是松的。

• 设计上有微妙的改变，维修起来会更容易。

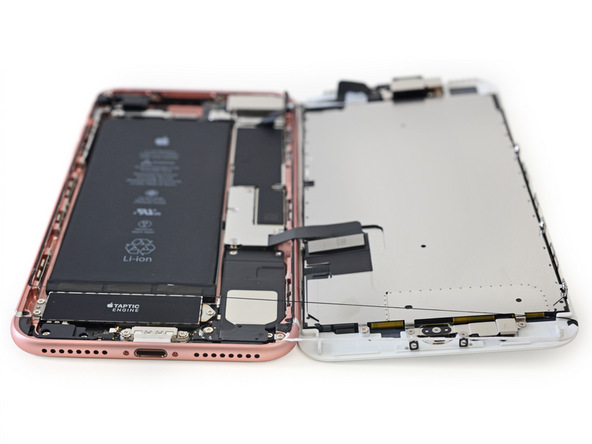

• 打开7 Plus揭示了手机四周很多黑白粘合剂。

• 我们猜测，这个企鹅色调粘合剂，是苹果为防水性能做出的努力。苹果工程师可能太爱粘合剂了。

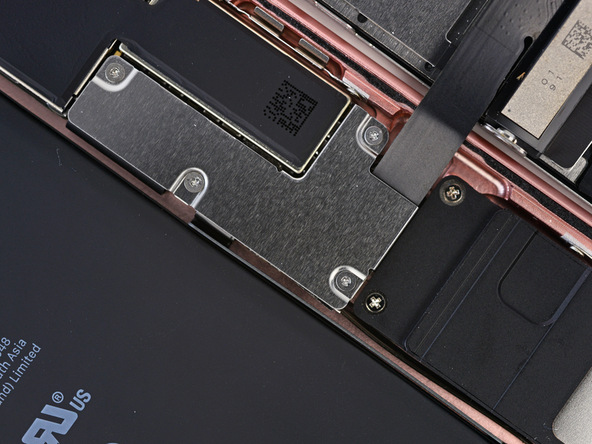

• 在内部我们发现了 勇猛的Y型 螺丝*队军**掩护电池接口的缆线支架和两根显示屏缆线。

• 一年前，我们冒了巨大的风险，把苹果手表中的螺丝加入了我们64合1工具套装。天噜啦，我们做了一件多么正确的事情。

• 第二个由Y型螺丝们固定的阵营是长长的、并有弹性的组件，位于显示屏缆线上部。

• Y型螺丝是非常罕见的。虽然你们可能会争辩说Y型螺丝不太容易滑丝，但如果这是出于机械上的考虑，我们就会在iPhone、iPad、iPod等设备上都能看见。它们出现的原因非常明确：阻碍两项最常见的用户维修——电池和屏幕替换。

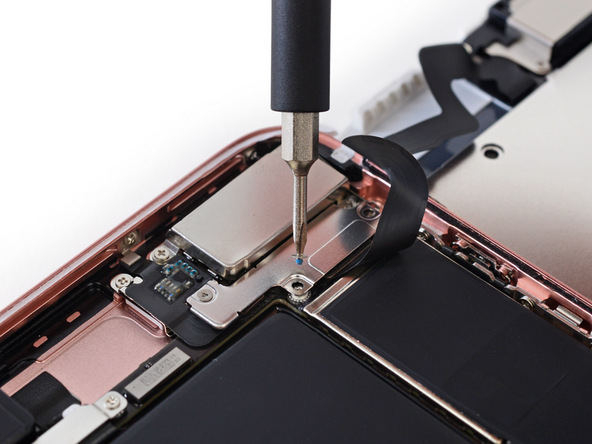

• 我们拿出螺丝刀，逼这个支架投降，这样我们就可以给iPhone 7 Plus做心脏手术了。

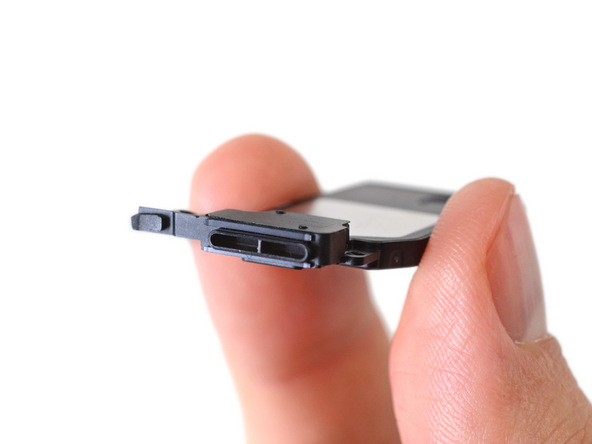

• 我们发现了一个组件替代了音频接口，这个组件从外部连接到了麦克风。。。或者到线性马达。

• 没有什么高级的电子元件，只是一些声学和塑料元件。

• 拆解更新： 苹果公司透露，这个塑料原件是气压计出口。增加了防水设计，iPhone使用这个元件来平衡内部和外部大气压，以供测高仪精确使用。

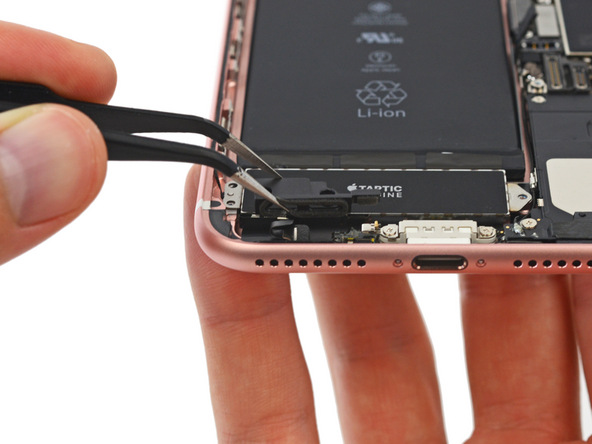

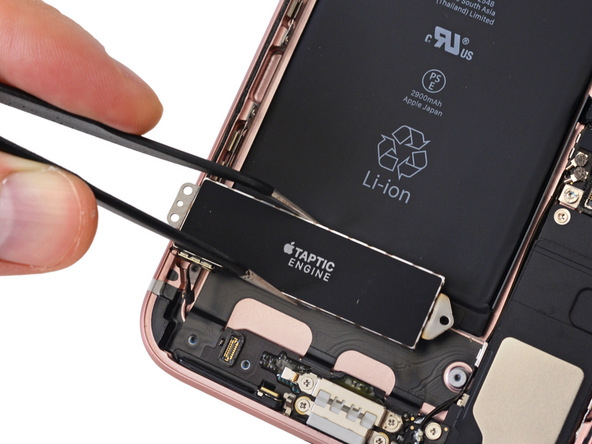

• 在拥有了线性马达后，机械按键已经成为过去时！这个苗条的线性马达使用了按压式技术，在不需要实际按键的情况下，来帮助实现按键的按压感。

• 熟知Retina MacBook 2015的童鞋对这个线性马达的触感可能已经熟悉了。

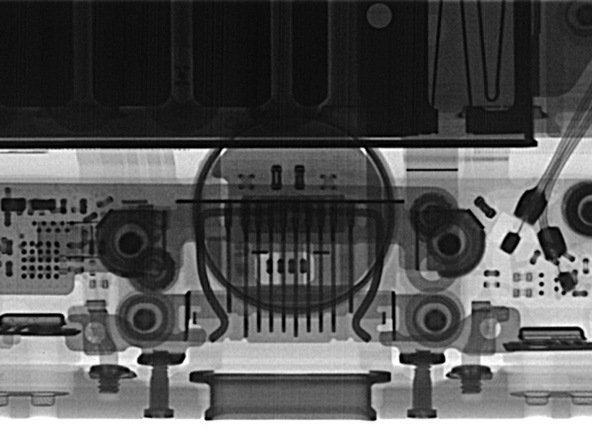

• 物品晃动的时候，你想要做点什么？你是不是想要用X光来探索里面的秘密。这就是我们对线性马达的所做所为。

• 线性马达听起来就像是星际战舰中发现的配件。实际上，我们拥有的仅仅是一个超小的线性传动装置和之字型的一些弹簧在晃动一个加重的核心。

• 线性马达把Home键上的压力转化成为可控式震动。

• 诚实地说，这是迄今为止，在智能手机中，我们见过的，最大的机械设备。

• 我们都大爱点击按键的触感。线性马达精确的震动就是为这种触摸感设计的，包括按压一个机械按键的触感也是这样的。

• 为什么不像iPhone 6s一样使用一个寻常按键？呵呵，显而易见，少一个按键就少了一个水灌入的地方。

• 我们很高兴看到苹果仍然使用了传统 中的电池小拉条。

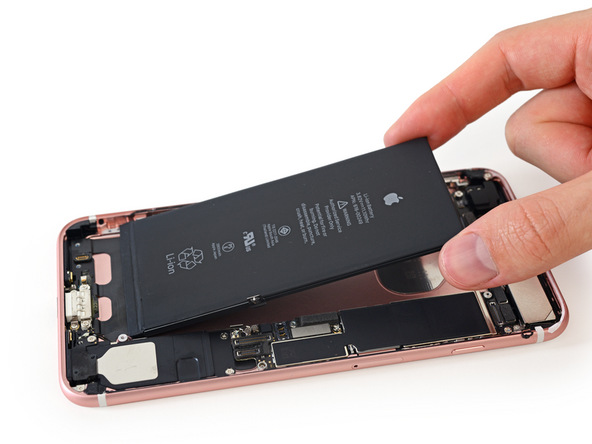

• 到我们给电池做瑜伽的时刻了。我们把三个小拉条一拉，就这样，把电池拆出来了！拆电池的鸭梨也烟消云散了。

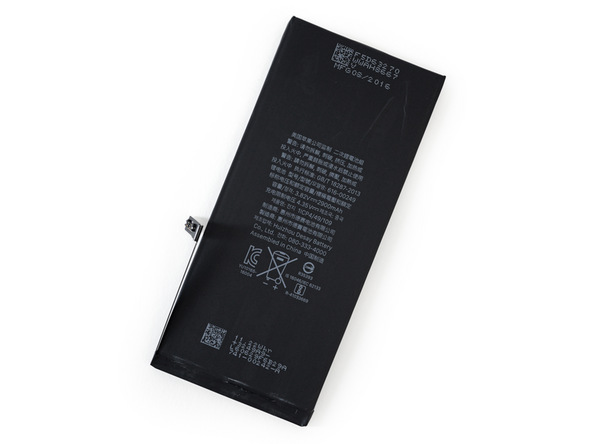

• 这便是坏男孩——电池本人了！

• 电池规格是 3.82 V ，2900 mAh和11.1 Wh , 在 6s Plus 10.45 Wh (3.8 V, 2750 mAh) 的基础上略有增加, 和 6 Plus的11.1 Wh, 2915 mAh的电池差不多。

• 苹果声称，电池寿命会比6s Plus的要长一小时——那就是， 21 小时的3G通话时间, 大约 15 小时的of Wi‑Fi 使用, 或者高达16 天的待机时间。

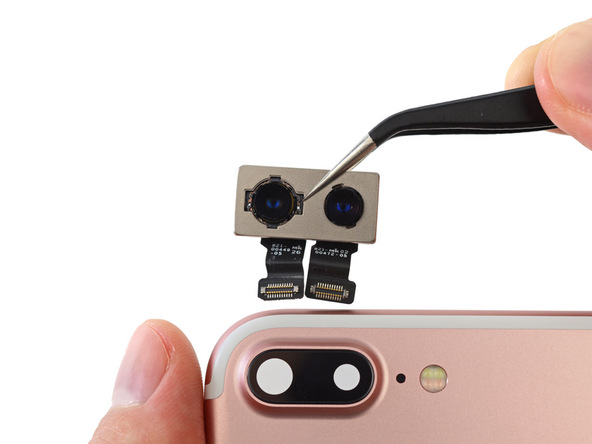

• 苹果为我们呈现了双传感器，双镜头，双光学防抖。

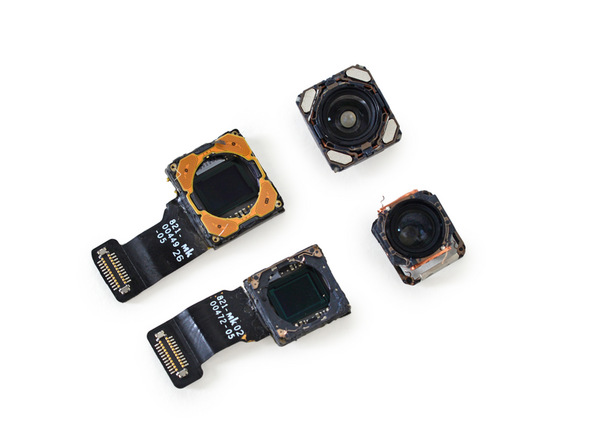

• 两个1200像素镜头——一个带OIS光学防抖功能的广角镜头，就像iPhone 7里的一样, 第二个是长焦镜头——允许光学变焦。

• 两个镜头都有新的图像传感器，苹果公司宣称比上一代iPhone速度快60%，能耗减少30%。

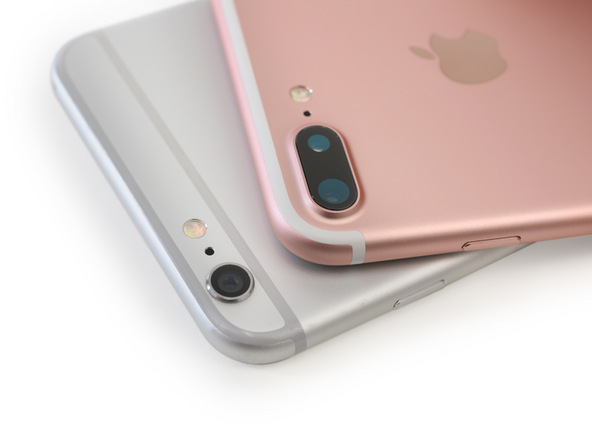

• 升级的镜头使得外观看起来更大——这也可能是防水、防灰性能的策略。

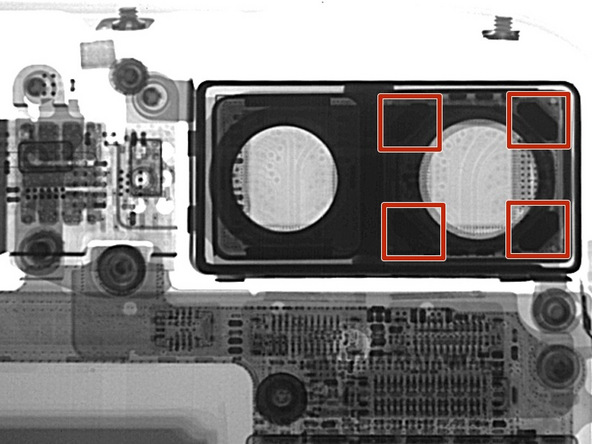

• 我们使用我们的X光视线开始了镜头排列观察比赛。不用眨眼，我们就可以看到包围一个镜头的四块金属板。我们猜测这是支持OIS光学防抖的磁铁。

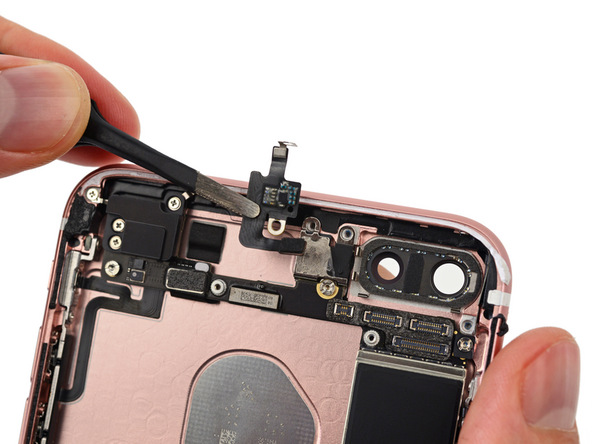

• 在我们把逻辑主板从后机壳挖掘出来的时候，我们不得不移除一部分天线组件，包括作为天线连接桥梁的弯曲天线。

• 弯曲天线除去后，我们把我们的注意力聚焦在左上部的Wi-Fi天线上。

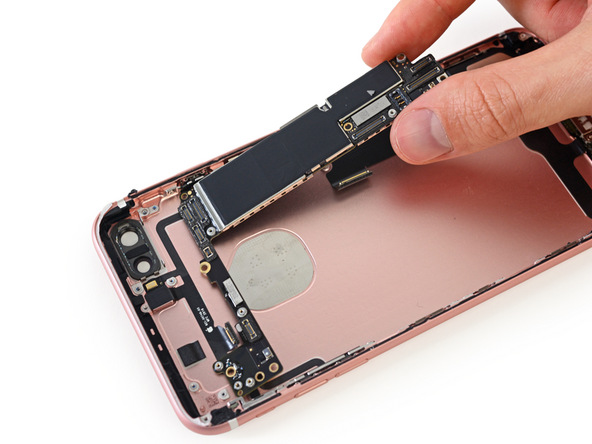

• 把7 Plus中的逻辑主板搞出来的过程，比它前任6s Plus容易多了。无需把逻辑主板翻过来去除最后连接。

• 看起来像是一个小胜利，但我们仍然充满激情——即使是设计上的小改变也可以让手机的可修复性有大幅提高。

• 揭开EMI屏蔽贴纸，我们侦查到可能是一些额外的热处理管理件。

• 那下面可能是A10吗？

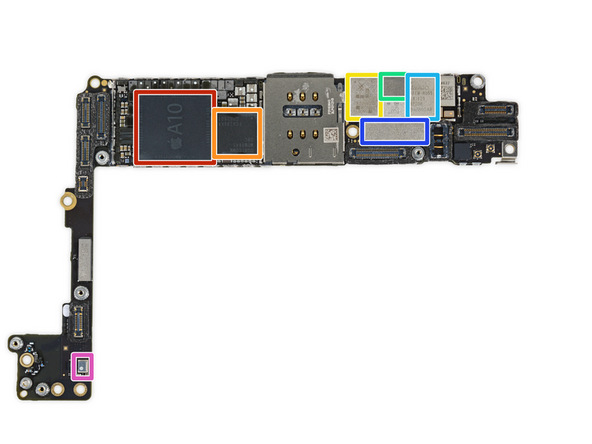

保护盖拆下来了！逻辑主板静候审查。让我们看看里面有什么宝贝！

• 苹果 A10 Fusion APL1W24 SoC + 三星 3 GB LPDDR4 RAM (标记为K3RG4G40MM-YGCH)

• 高通 MDM9645M LTE Cat. 12 调制解调器

• Skyworks 78100-20

• Avago AFEM-8065 功率放大模块

• Avago AFEM-8055 功率放大模块

• Universal Scientific Industrial O1 X4

• Bosch Sensortec BMP280 按压式传感器

翻到背后：又是新的一群芯片！

• 东芝 THGBX6T0T8LLFXF 128 GB NAND 闪存

• 村田 339S00199 Wi-Fi/蓝牙模块

• NXP 67V04 NFC 控制器

• Dialog 338S00225 电源管理芯片

• 高通PMD9645 电源管理芯片

• 高通WTR4905 多模式 LTE 收发器

• 高通WTR3925 射频收发器

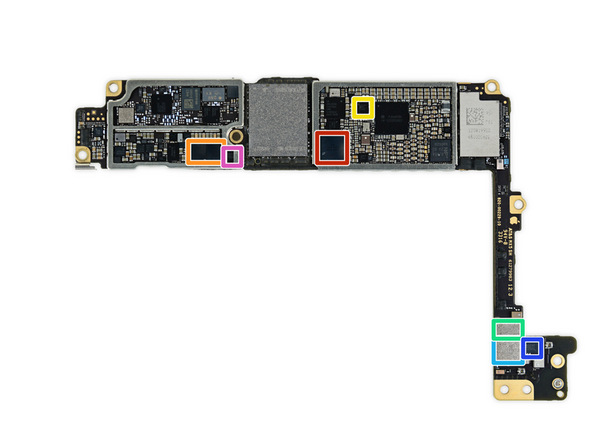

等等，后面还有更多的芯片！

• 苹果/Cirrus Logic 338S00105 音频编码器和解码器

• Cirrus Logic 338S00220 音频放大器(x2)

• Lattice半导体公司的 ICE5LP4K

• Skyworks 13702-20 多样性接收模块

• Skyworks 13703-21 多样性接收模块

• Avago LFI630 183439

• NXP 610A38

接着上最后几个逻辑板背后的芯片：

• TDK EPCOS D5315

• 德州仪器 64W0Y5P

• 德州仪器 65730A0P 电源管理芯片

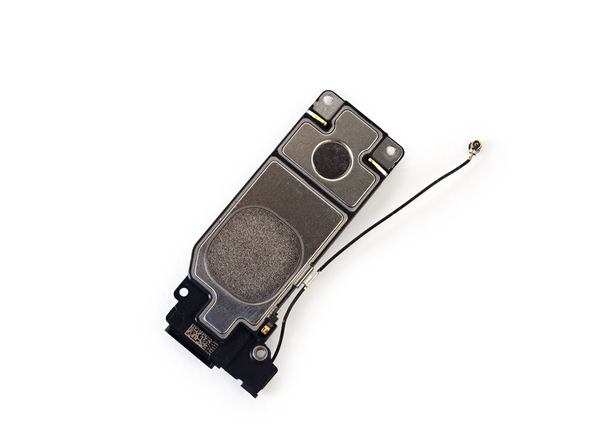

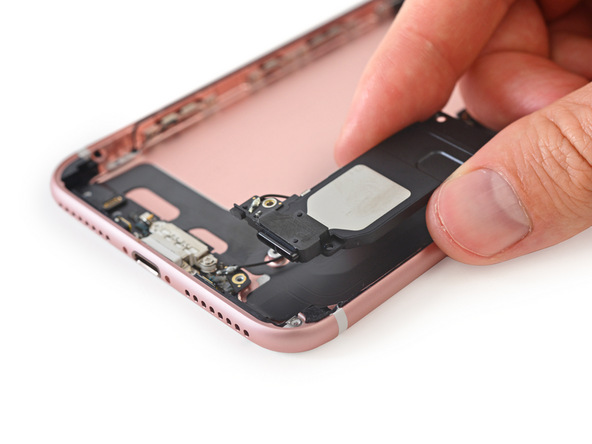

• 从手机后机壳抬起扬声器，我们发现弹簧触点和一些保护网！

• 和6 Plus 以及6S Plus一样, 7 Plus的扬声器也附着了一条熟悉的天线。

• 细小的缆线把Lightning接口组件和麦克风相连 ，麦克风牢牢地固定在扬声器网罩上。

• 不出所料，扬声器网罩保持手机内部清洁干爽。

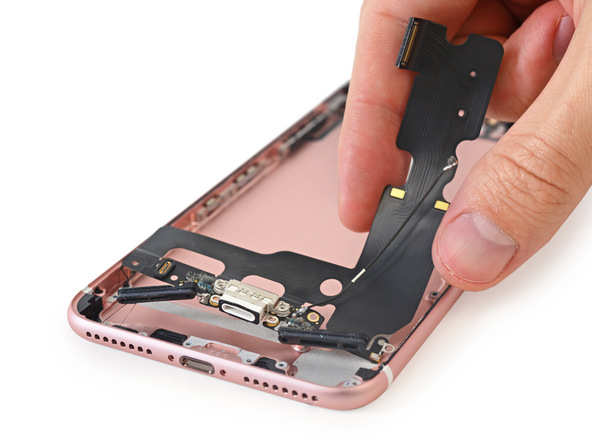

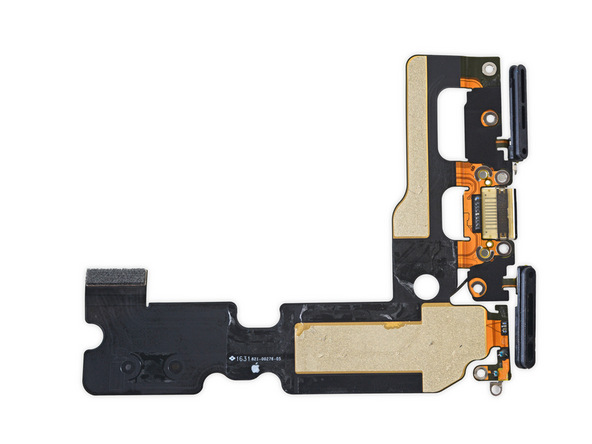

• 如果你没有注意到的话，Lightning接口组件非常巨大！像前几代一样，接口黏在后机壳，但很轻易就拿下来了。

• 特色缆线组件是在Lightning接口附近最重要的垫圈。去年用的泡棉粘合剂来防水防灰。这次采用橡胶垫圈，全副武装，可以在水中50米防水。

• 高超的防水性能成为了iPhone 7 Plus一个大卖点——但是它到底是如何防水的呢？在手机里到处我们都能看到证据：

• 图一和图二：弹出SIM卡的那个孔，有橡胶圈。

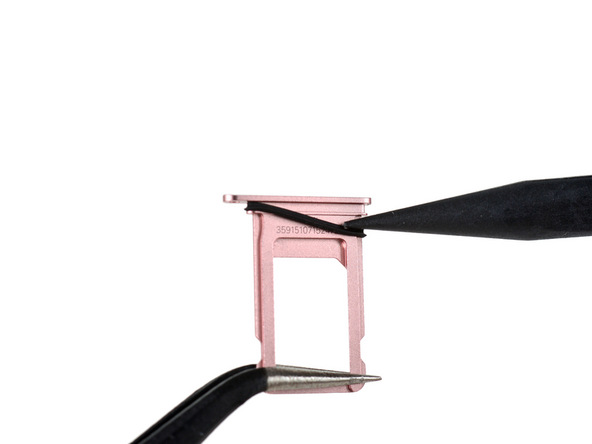

• 图三：SIM卡托也有橡胶圈

• 尽管橡胶圈防水并不是什么新技术，但它非常有效地把水和灰尘都拦截在手机之外。可是这无疑增加了替换成本，毕竟你维修的时候需要把橡胶圈精确地放回原来的位置，这是额外的一步。繁琐！

• 暂停后机壳拆解行动，我们花点时间检查显示屏组件。

• 从前面看，它与iPhones 6和6s中拆出来的1920 x 1080 显示屏差不多，但也有显著的改变: 本尊比上一代支持更大P3颜色范围，亮度增加25%。

• 我们还注意到了在显示屏EMI屏蔽盖的左上角也有防水措施。这个垫圈显然是防水的，看起来当你带着苹果手机去游泳，手机是不会惨遭水的毒手了。

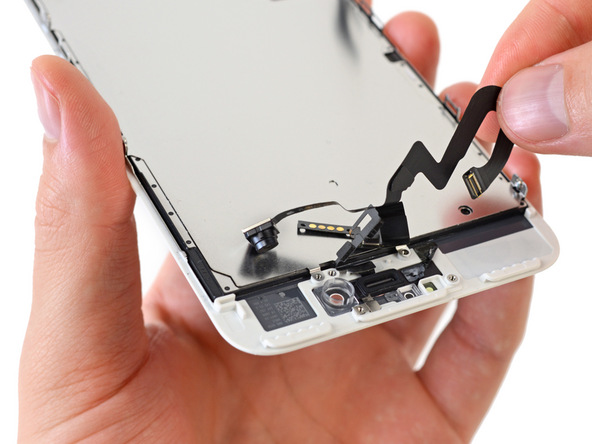

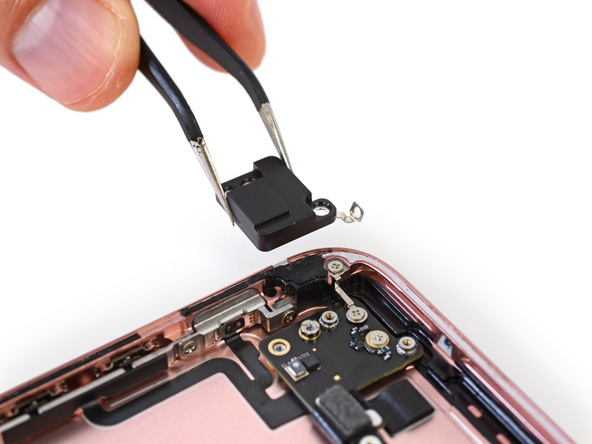

• 拧开几个标准菲利普螺丝之后，耳机扬声器就从前置摄像头下面掉落出来。

• 这个新的耳机扬声器第一次担起了双重责任，它也是扩音器。考虑到iPhone的立体音效，有时想来点摇滚，你可能就没有地方来插耳机。

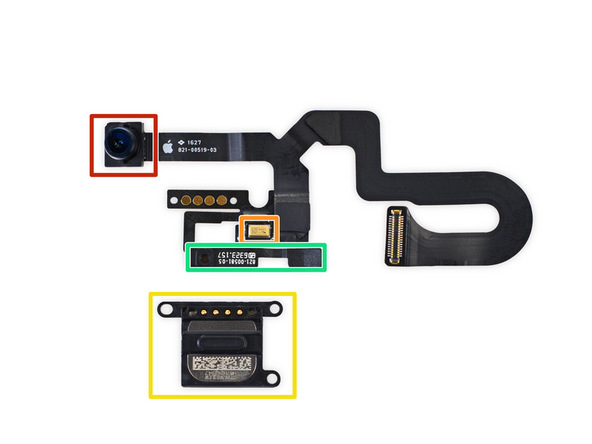

• 前置摄像头有一堆组件。正常情况下，我们为大家献上如此紧凑的一道菜的时候，还会搭配肉丸。

• 来看看吧：

• 前置摄像头

• 麦克风

• 立体扬声器

• 距离传感器和光线传感器

• 更多Y型螺丝把Home键以及LCD屏盖固定。

• 但是幸运的是，LCD屏盖版上并没有粘合剂——并且缆线布局合理。

• 剩下便没有啥了，我们快速地去除屏盖，直奔大本营，Home 键。

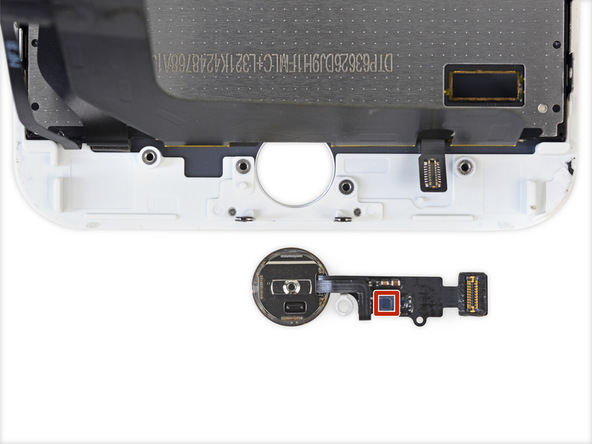

• 最后从显示屏组件离开的是：Home键。

• 这实际上更像是个Home键触摸传感器 。没有所谓的按键。

• Analog Devices AD7149电容传感控制器

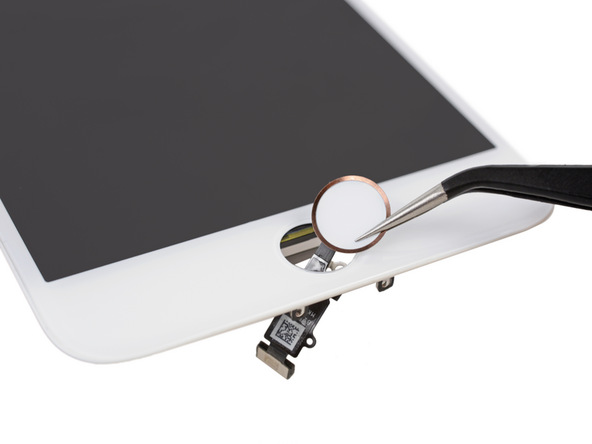

• 对于屏息以待的你们来说，Home键是可拆除的。这并不容易。需要拆除几个极小Y型螺丝和缆线上少量粘合剂——但是这里不再需要拆除精细的垫圈了。总的来说，这是一个进步。

• 可替换的Home键对于消费者来说是一个巨大的好消息。机械按键是上几代iPhone的失败之处。我们的数据显示，6和6s Home键可修复性比5和5s要高，但我们仍然看到有接近100,000 人使用我们的 iPhone 6 Home键指南来展开维修。

• 另外，非机械按键改进了整体可修复性，并减少了替换需要。更不用说，在X光下看起来棒极了。

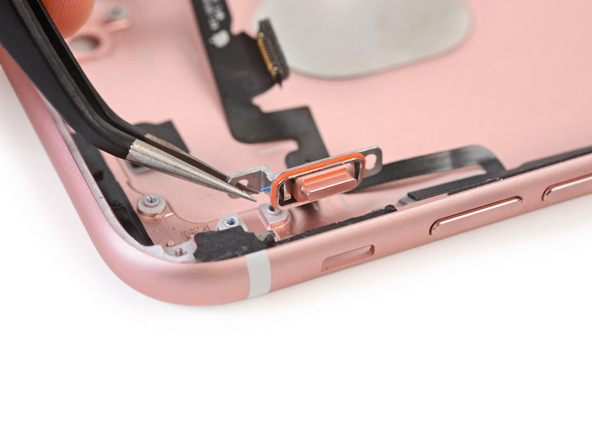

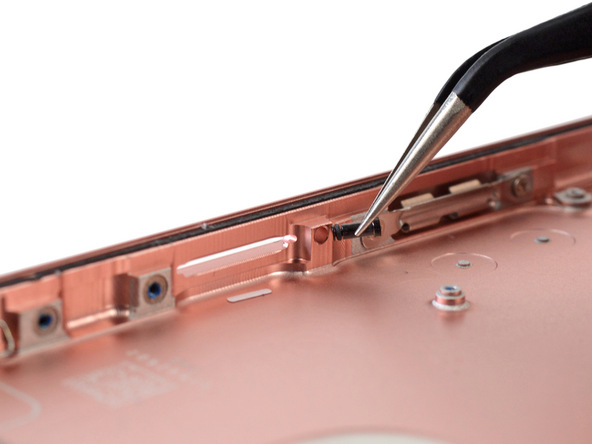

• 我们拉出了静音按键的圆环，也有橡胶垫圈，下面连着按键缆线。

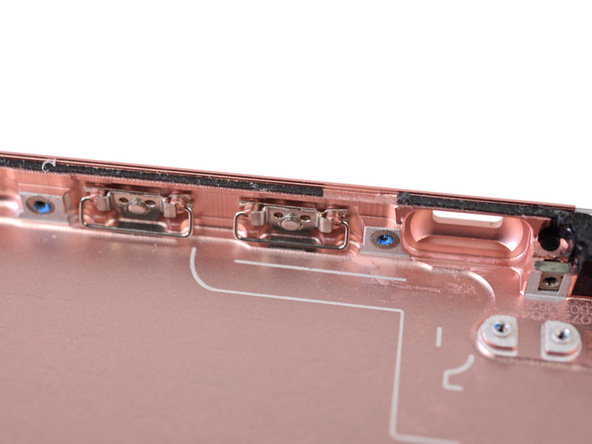

• 但是，音量和电源按键在后机壳待得相当舒服，不想自己出来。

• 这个设计看起来继承了过去 苹果按键防水专利, 需要使用到熟练的拆解技巧。

大结局！现在我们已经把iPhone 7 Plus已经大卸八块

最后的想法：

• 电池很容易取出来，需要用到特殊螺丝刀和粘合剂去除技术，但是并不难。

• 触摸式Home键不再成为最容易坏掉的地方。

• 改进版的防水、防尘设计极大地减少了环境损坏和意外的液体损坏（但也可能使一些维修更困难）。

• 显示屏组件继续是第一个拆出来的组件，简化了屏幕维修，但是防水设计使得维修步骤更为复杂。

• 使用Y型螺丝，维修iPhone 7 Plus需要入手4种不同类型的螺丝刀。
