懂磁帝栏目每周一篇科普文章，带大家一起了解磁性材料、了解钕铁硼强磁，近半年来我们又积累了不少基础知识，今天我们就一起回顾下<那些磁材人必须知道的名词>
1、磁滞回曲线
硬磁性材料（如钕铁硼强磁）有两个显著特征，一是在外磁场作用下能被强烈磁化，另一个是磁滞，即撤走外磁场后硬磁材料仍保留磁化状态，下图为硬磁材料的磁感应强度B与磁化场强度H之间的关系曲线，叫做磁滞回曲线
2、退磁曲线
当磁场反向从O逐渐变至－Hc时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，Hc称为矫顽力，它的大小反映磁性材料保持剩磁状态的能力，紫色线段称为退磁曲线。

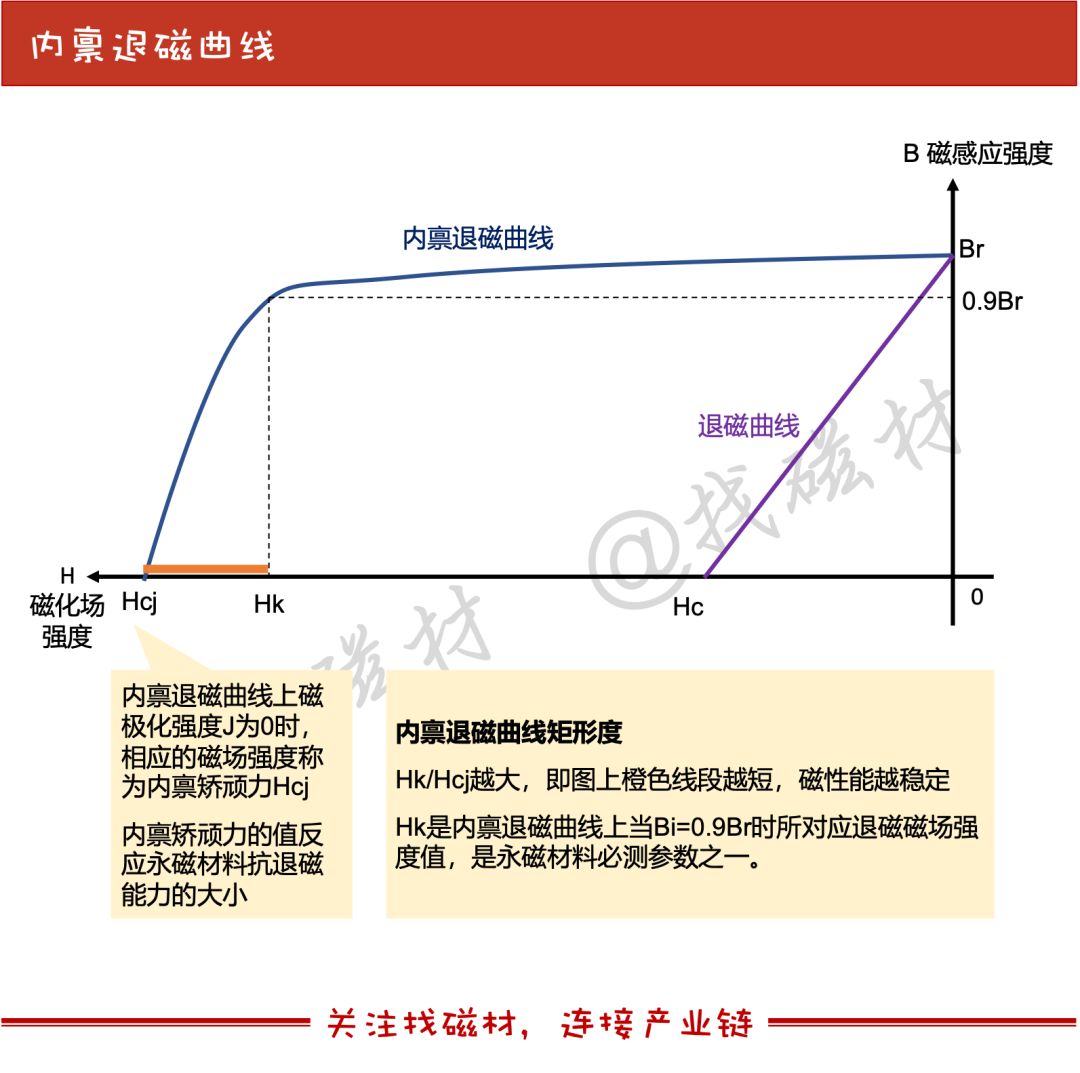

3、内禀曲线与矩形度/方形度
永磁材料在外磁场作用下被磁化后产生的内在磁感应强度，称为内禀磁感应强度Bi，又称磁极化强度J。描述内禀磁感应强度Bi（J）与磁场强度H关系的曲线是反应永磁材料内在磁性能的曲线，称为内禀退磁曲线，简称内禀曲线。
内禀退磁曲线上磁极化强度J为0时，相应的磁场强度称为内禀矫顽力Hcj。
4、表面处理——磷化
烧结钕铁硼裸露的磁体会在空气中氧化、腐蚀，当钕铁硼磁体因周转和存放的时间过长，而又不明确后续的表面处理方法时，一般使用磷化工艺做简易的防腐处理。磁体表面磷化处理的过程为：除油→水洗→酸洗→水洗→表调→磷化处理→封闭干燥。磷化工艺目前主要采用商品化磷化液生产。磷化后产品颜色均一，表面洁净，可以采用真空封装，大大延长存放时间，存放手端优于以往的油浸、涂油存放方法。
5、表面处理——电泳
电泳涂层是将零件浸在水溶性电泳槽液中，在槽液中同时插入阳电极和阴电极，在两极减通直流电，从而产生电化学反应，使水溶性涂料（一般是高分子树脂，如环氧树脂）均匀沉积在零件上，形成由树脂粒子组成的防腐蚀涂层，或者说形成一种高分子聚合物的防腐层。电泳涂层不仅与多孔磁体表面的结合力很好，而且具有耐盐雾，耐酸、耐碱等的腐蚀，防腐蚀性能优异，但耐湿热性能较差。
6、表面处理——派瑞林Parylene
Parylene是一种保护性高分子材料，中文名，聚对二甲苯，派瑞林它可在真空下气相沉积，Parylene活性分子的良好穿透力能在元件内部、底部，周围形成无针孔，厚度均匀的透明绝缘涂层，给元件提供一个完整的优质防护涂层，抵御酸碱、盐雾、霉菌及各种腐蚀性气件的侵害。Parylene独特的制备工艺和优异性能相结合，使它能对小型、超小型磁材进行无薄弱点全涂敷，磁材可浸盐酸10天以上不腐蚀，目前国际上小型、超小型磁材很多都采Parylene作绝缘和防护涂层。

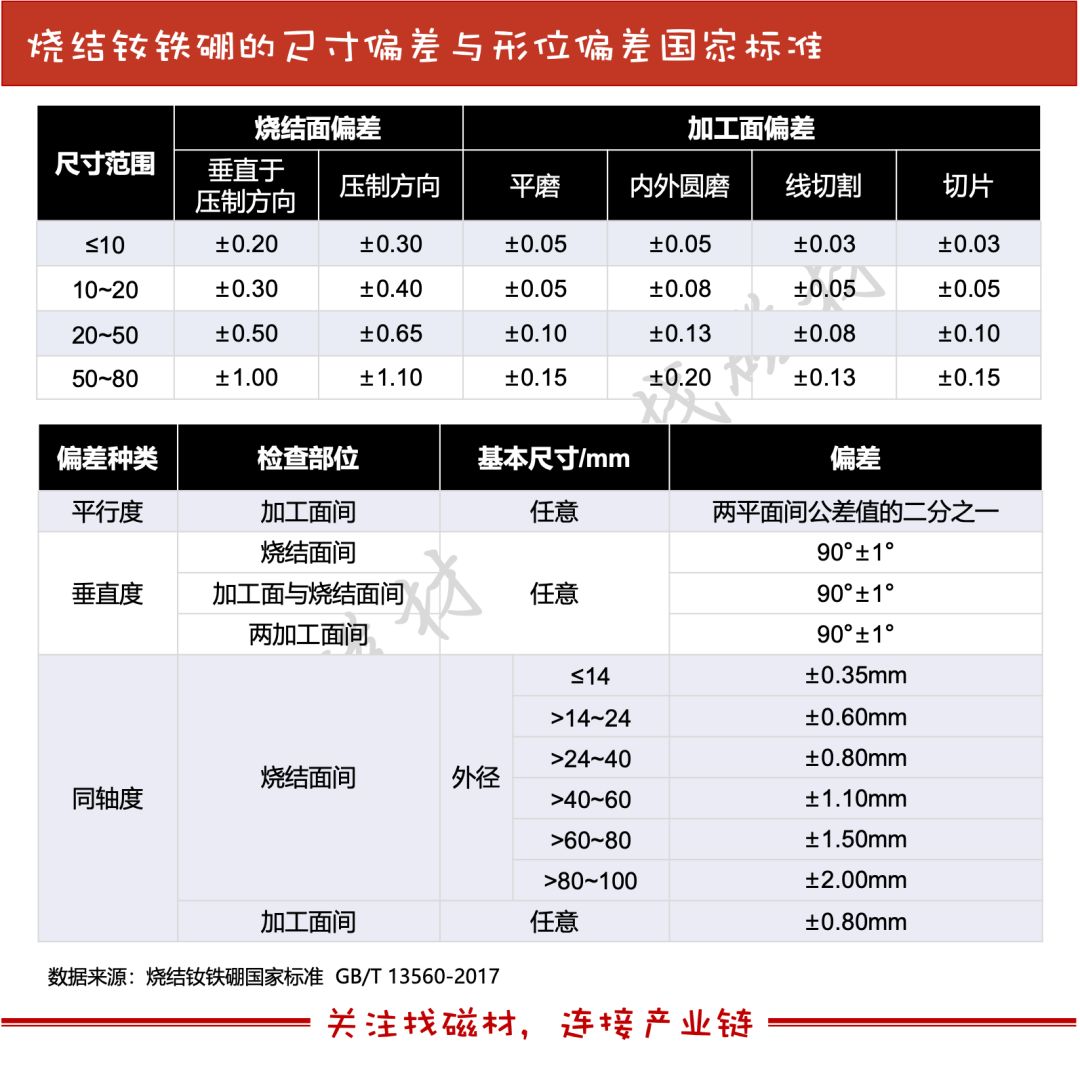

7、尺寸公差
尺寸公差简称公差，是指在切削加工中零件尺寸允许的变动量, 磁材存在一定的尺寸差异是被指允许的，公差最大极限尺寸减最小极限尺寸之差的绝对值的大小，或允许的上偏差减下偏差之差的大小。
8、形位公差
形位公差一般也叫几何公差包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
9、中性盐雾试验(NSS)
盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验，分为中性盐雾和酸性盐雾两种，其区别在于符合的标准与试验方法不同，又名“NSS”和"CASS"试验。烧结钕铁硼进行中性盐雾试验，根据国家标准采用连续喷雾试验方式，测试条件为：35℃±2℃、5%±1%NaCl溶液（质量分数）、收集的盐雾沉降溶液的pH在6.5-7.2之间，试样放置角度对试验结果有影响，试样表面在盐雾箱中放置的倾斜角度为45°±5°。
10、湿热试验
烧结钕铁硼湿热试验是一种以加速方式评价样品耐湿热劣化效应的试验方法，样品在较长的时间内承受很高的未饱和湿热蒸汽压力的作用。测试条件为：温度85℃±2℃、相对湿度85%±5%，加湿用水为蒸馏水或去离子水。严酷等级为1级，即168小时。
11、高压加速老化试验（PTC）
高压加速老化试验一般称为压力锅蒸煮试验或是饱和蒸汽试验，主要是将待测试品至于严苛的温度、饱和湿度及压力环境下，测试样品耐高湿能力。
烧结钕铁硼的高压加速老化试验是将试样放入盛有电阻率大于1.0MΩ·cm的蒸馏水或去离子水的高压加速老化试验设备内。
12、硬度和强度
硬度是指材料局部抵抗硬物压入其表面的能力，是比较各种材料软硬的指标，硬度越高表明金属抵抗塑性变形的能力越强。
强度指材料抵抗外力破坏作用的最大能力。强度按外力作用形式的不同分为：
- 抗拉强度（抗张强度），指外力是拉力时的强度极限
- 抗压强度，指外力是压力时的强度极限
- 抗弯强度，指外力与材料轴线垂直，并在作用后使材料呈弯曲时的强度极限
13、断裂韧性
通常反映材料中存在裂纹扩张时的强度，单位是MPa·m1/2。材料的断裂韧性的测试要用拉伸试验机、应力传感器、引伸计、信号放大动态应变仪等，另外试样要做成薄片状。
14、冲击强度（冲击断裂韧性）
反应材料在冲击应力作用下，材料断裂过程吸收的能量，单位是J/m2。冲击强度的测量值对试样的尺寸、形状、加工精度与试验环境等过于敏感，测量值分散性会比较大。
15、抗弯强度
是用三点弯曲法测量材料抗弯曲断裂强度，因试样加工容易、测量简单，最常用来描述烧结钕铁硼磁体的力学性能
了解更多关于磁性材料磁性能方面的名词解释请看 15个磁性材料相关概念解释（基础版）
