本系列图片来自初中物理课本所有重要插图！非常有助于学生复习思考和理解物理知识！
适用于每一届初中生学习和复习！
也可用于物理教师教学参考！
特别适用于中考前一周回归课本阶段复习！
这些插图涉及到中考物理中大部分物理题！ 也涉及初中期中期末大部分物理考试题！ 主要涉及选择题，填空题，作图题，实验题！
强烈建议收藏保存！

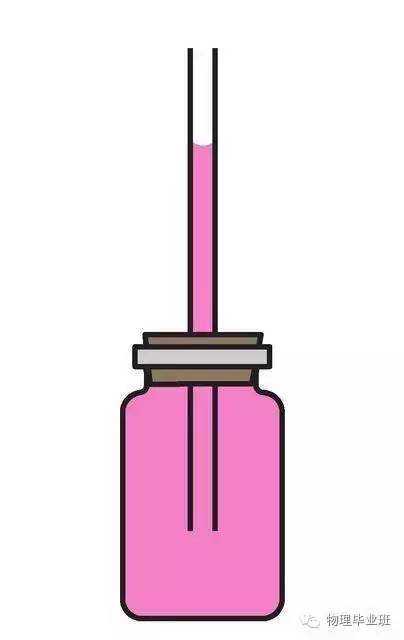

自制温度计原理——（液体的热胀冷缩）

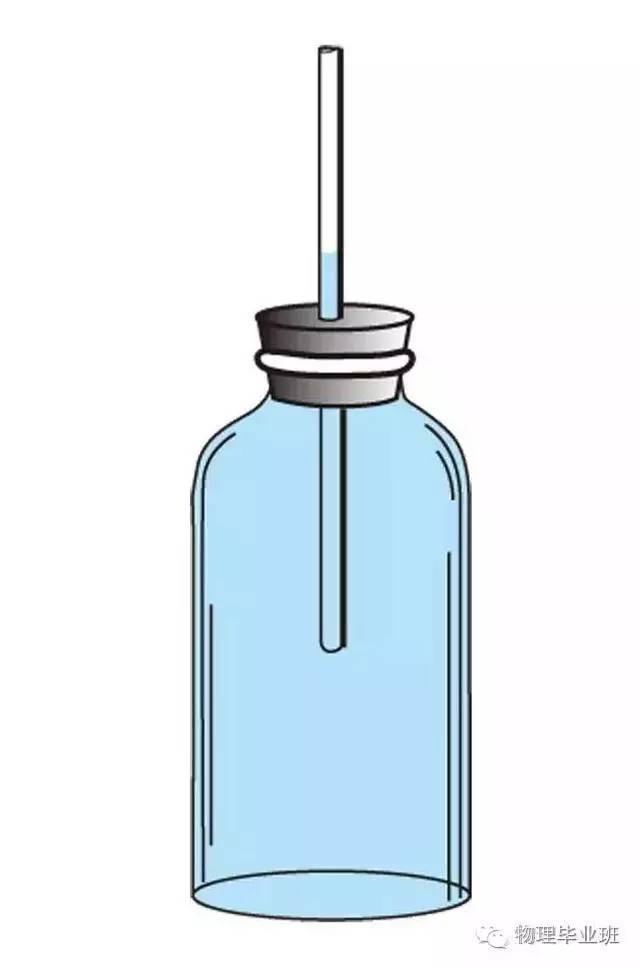

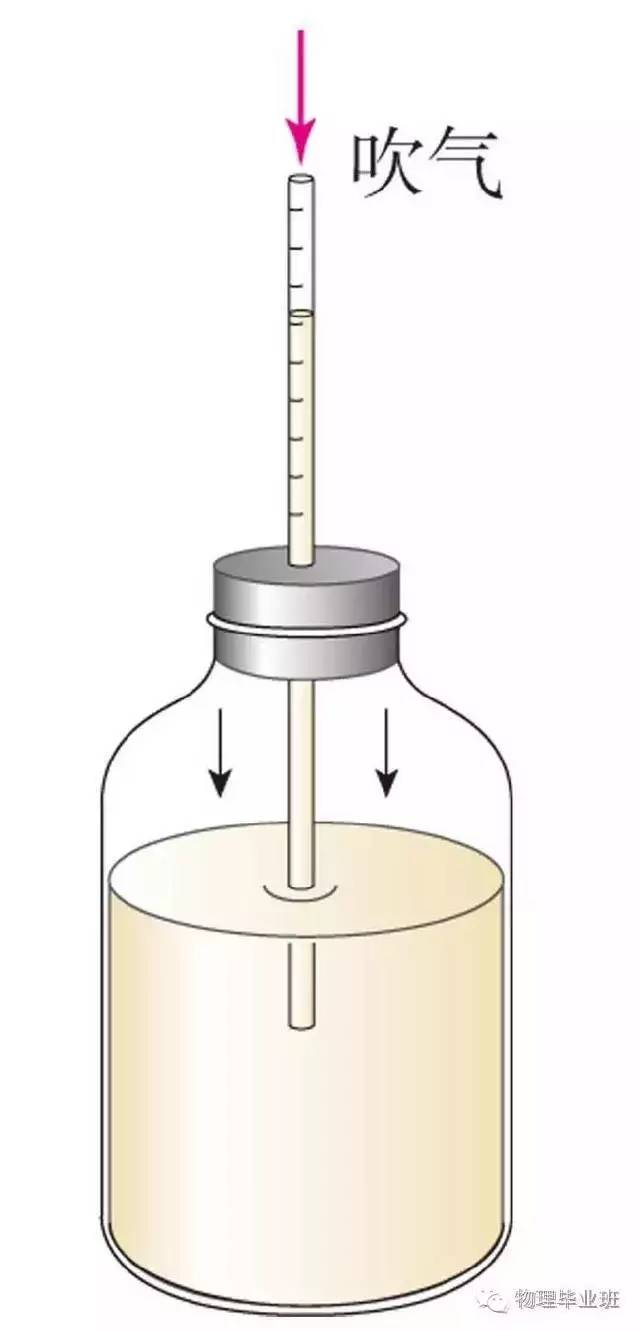

自制气压计原理—— （用力向内部吹气后，内部气压大于外部气压， 形成玻璃管内外液面高度差）
把微小弹性形变放大——转换法

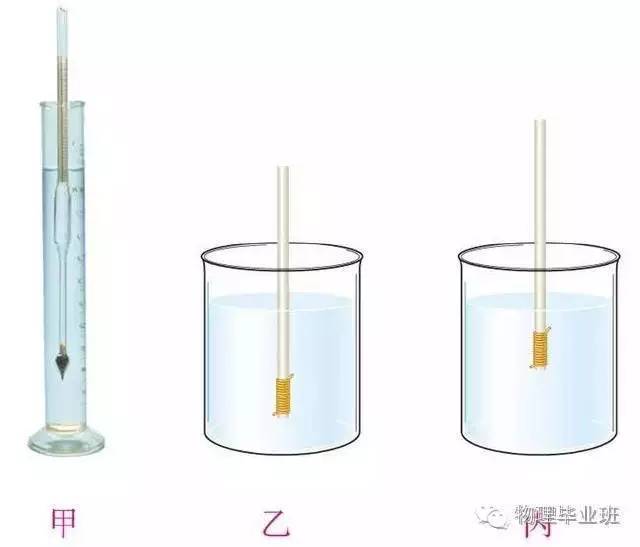

密度计——（阿基米德原理）
液体密度越大，
物体露出水面部分体积越大

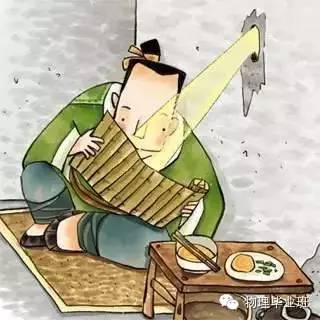

凿壁偷光——（光沿直线传播）
影子的形成——（光沿直线传播）

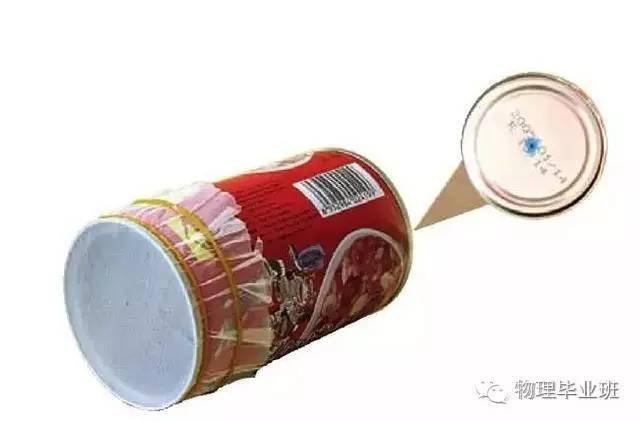

小孔成像——（光沿直线传播）

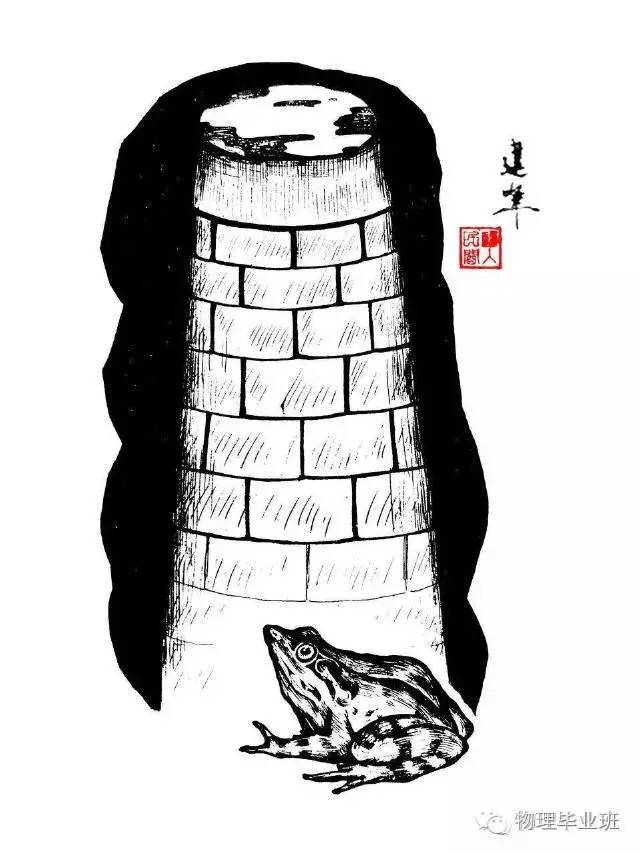

井底之蛙——（光沿直线传播）

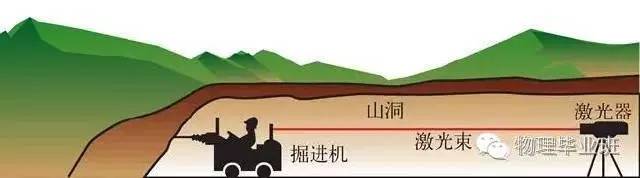

激光准直（光沿直线传播）
排队——（光沿直线传播）

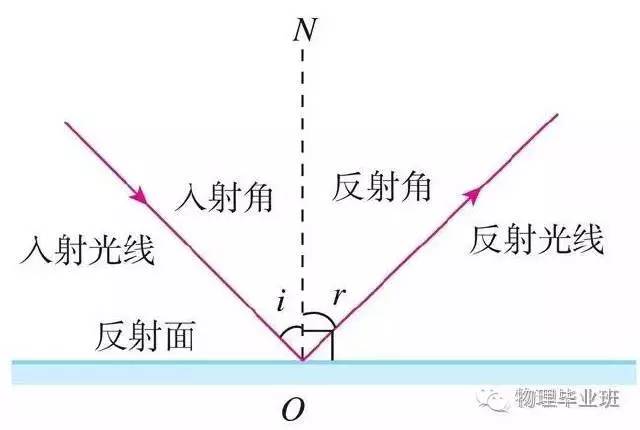

光的反射规律——两角相等、两线分居、三线共面

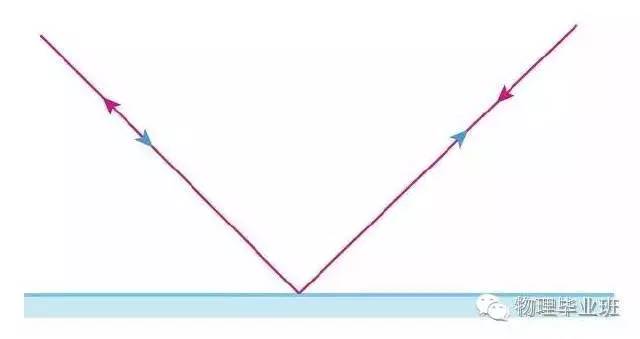

光的反射现象中，光路是可逆的

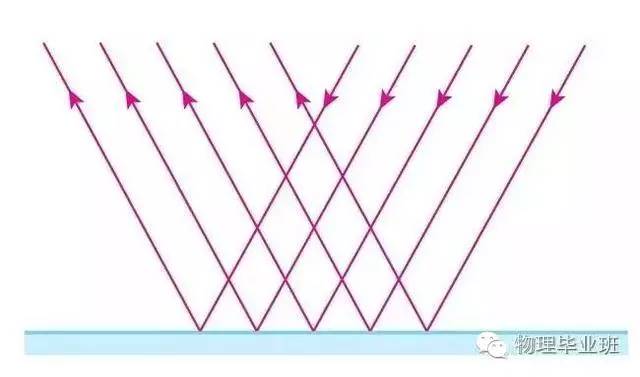

镜面反射

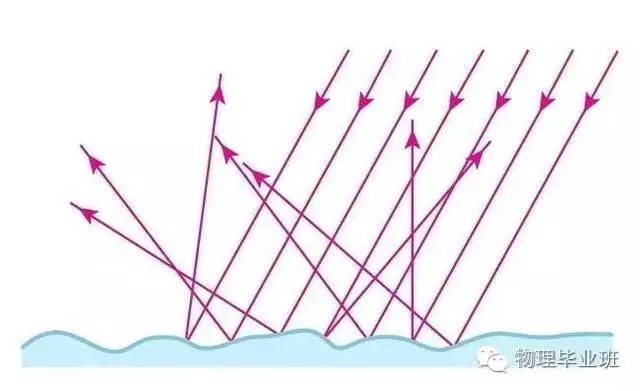

漫反射——每一条光线都符合 光的反定律

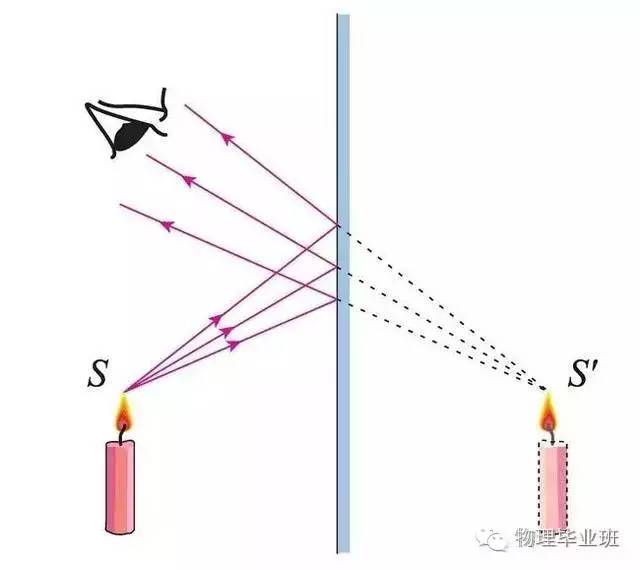

平面镜中的像是虚像——（反射光线的反向延长线相交于像点）像的大小亮暗取决于物体的大小亮暗！物体大小不变则像大小不变！要使像变亮必须使物体变亮！

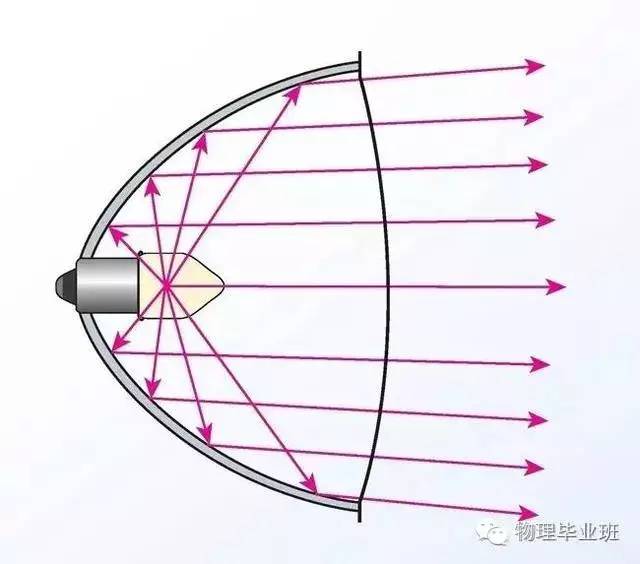

汽车前灯的反光装置——（利用凹面镜对光的会聚作用，灯位于焦点上）
凸面镜可以扩大视野——（光的反射）

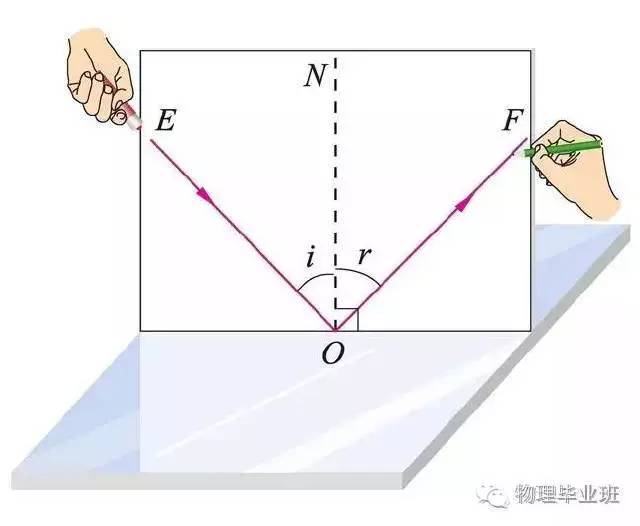

研究光反射时的规律（两线分居，两角相等，三线共面）

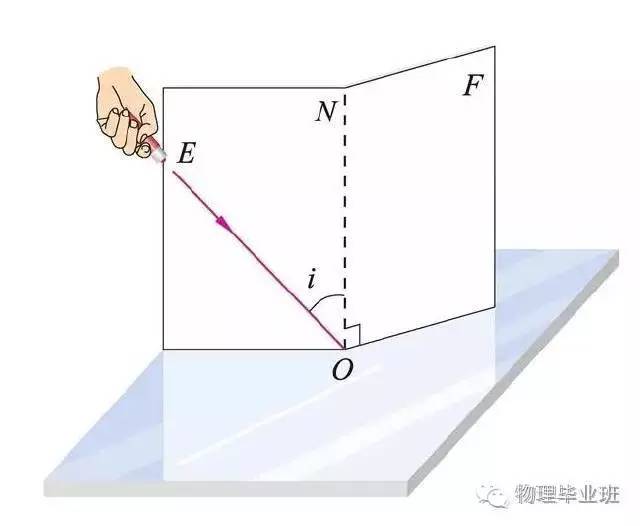

还能看到反射光吗？ ——证明三线共面

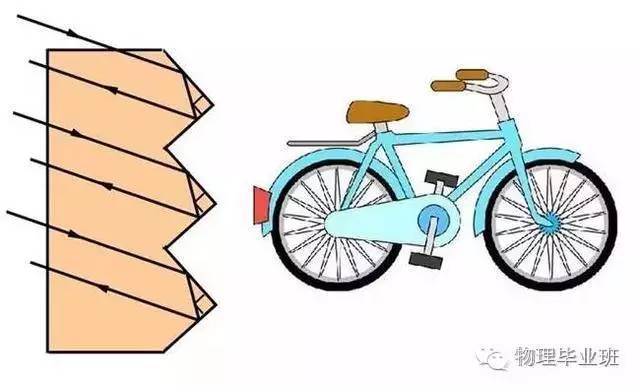

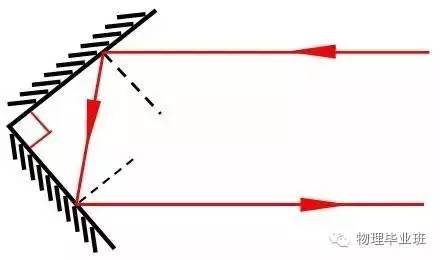

自行车尾灯原理——（两次光的反射）

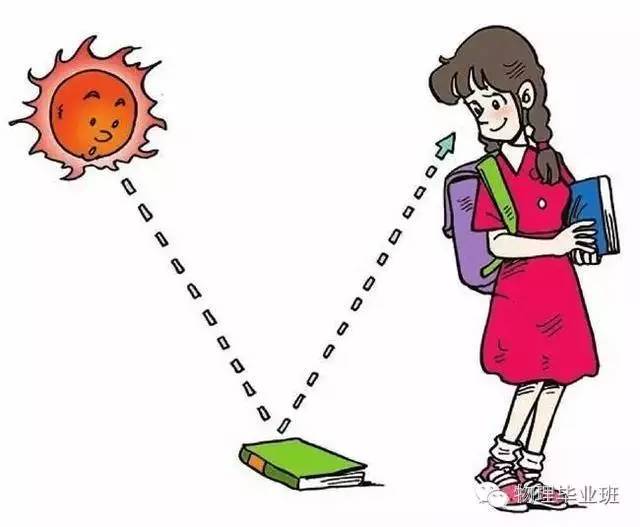

我们之所以看到物体 是因为物体发出或者反射的光线进入人眼

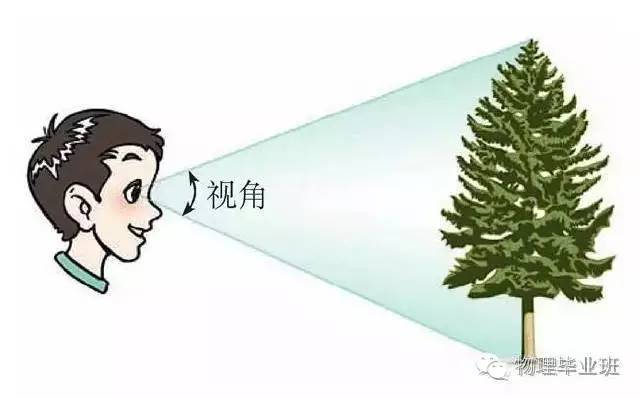

视角大则感觉物体大

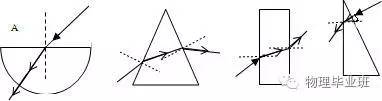

光的折射（垂直于界面的光线传播方向不变，沿着径向的光线传播方向不变）

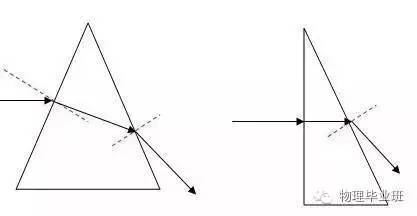

光在玻璃砖中的折射——（出射光线与入射光线平行）
光的折射

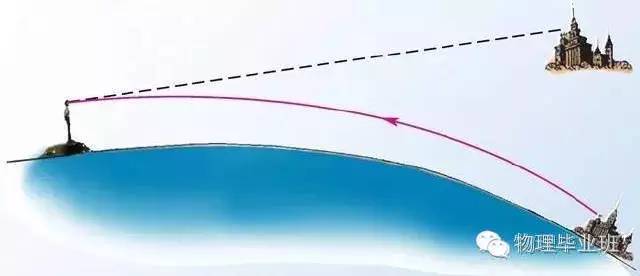

海市蜃楼原理——（光的折射）
池水变“浅”了——（光的折射）

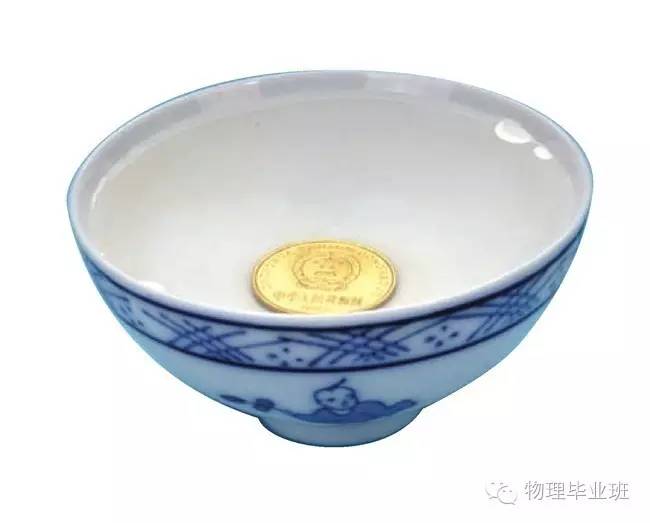

加水后可以看到碗中底部的硬币——（光的折射）

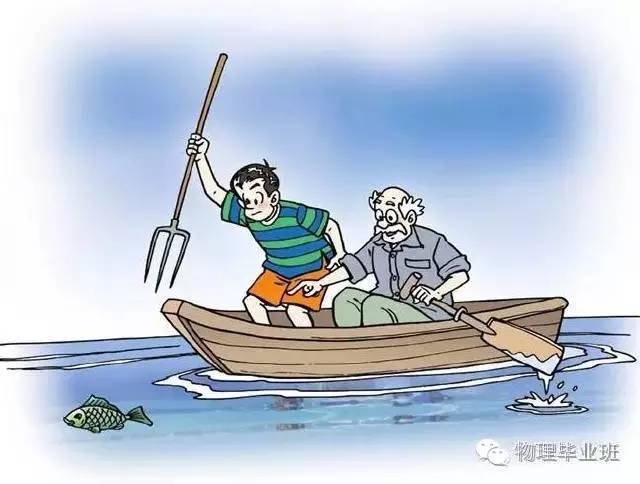

人看到的是鱼折射后形成的虚像
——比实际位置高（反之，鱼看人也是如此。另外，人看到的太阳星星月亮都比实际位置高！所以刚刚日出时太阳还在地平线以下！）

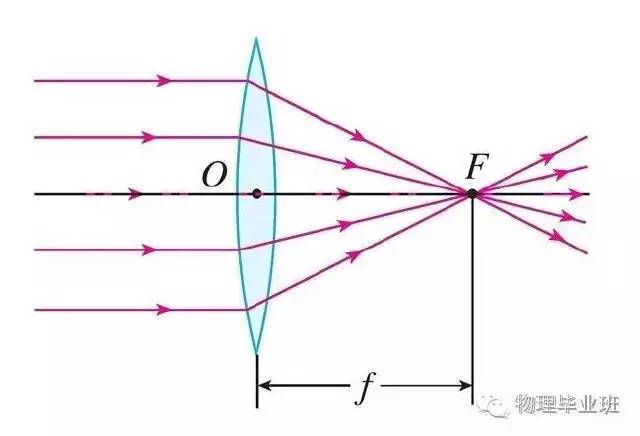

凸透镜的焦点和焦距

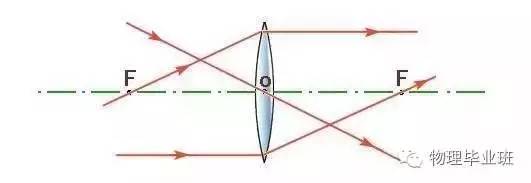

凸透镜的三条特殊光线（平行光线过焦点，过焦点的变平行，过光心的传播方向不变）

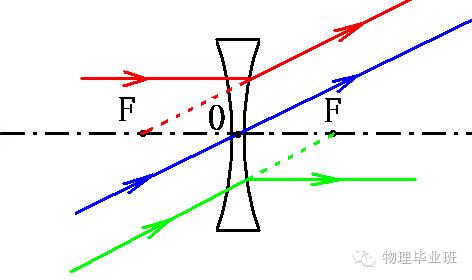

凹透镜的三条特殊光线

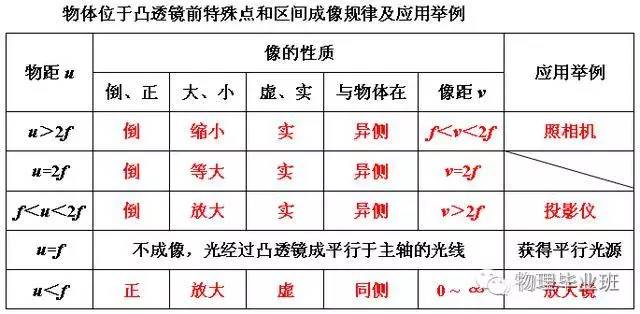

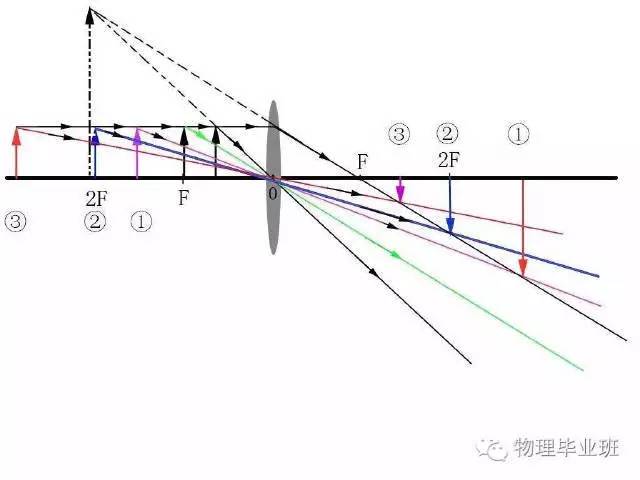

凸透镜成像规律图
凸透镜成虚像——（折射光线的反向延长线相交于像点）

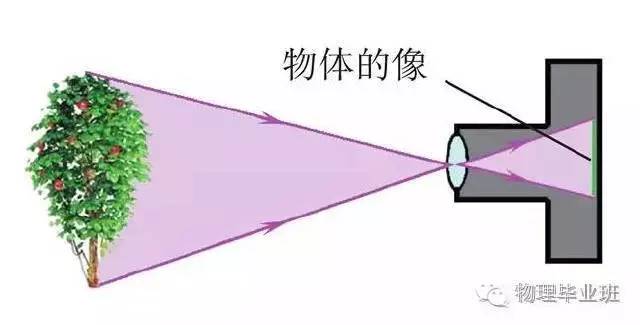

照相机原理——（光的折射，成倒立缩小实像）

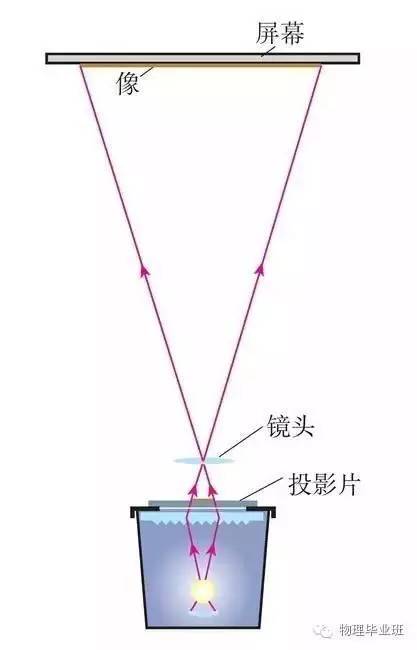

投影仪成像原理——（光的折射成 倒立放大实像）

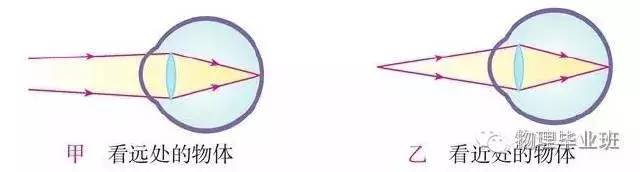

正常眼

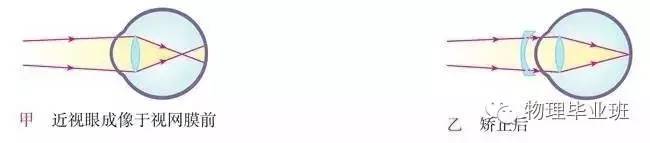

近视眼及其矫正

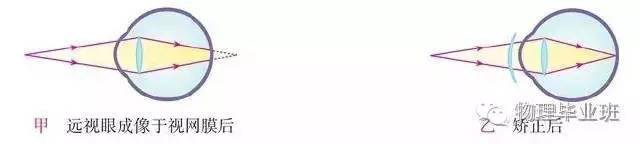

远视眼及其矫正

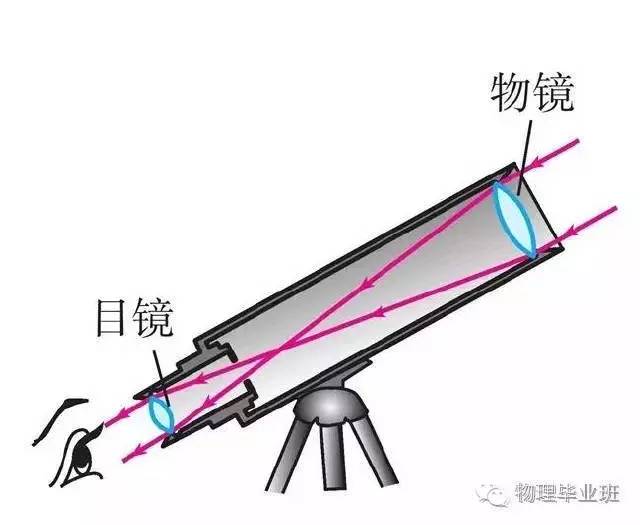

望远镜——（先小后大，先实后虚）

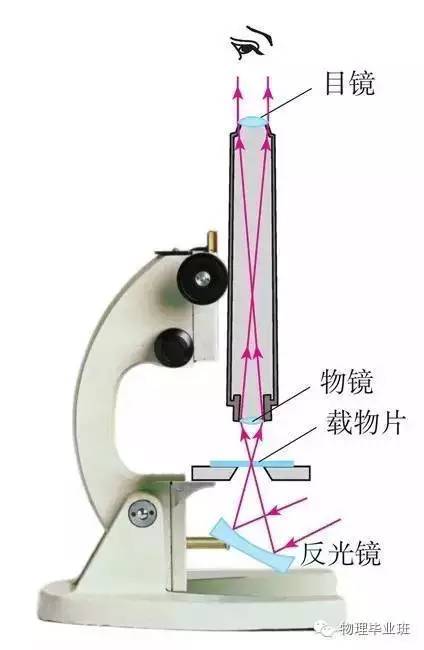

显微镜——（二次放大，先实后虚）
光的色散——本质是光的折射
（注意光的散射是光的反射）

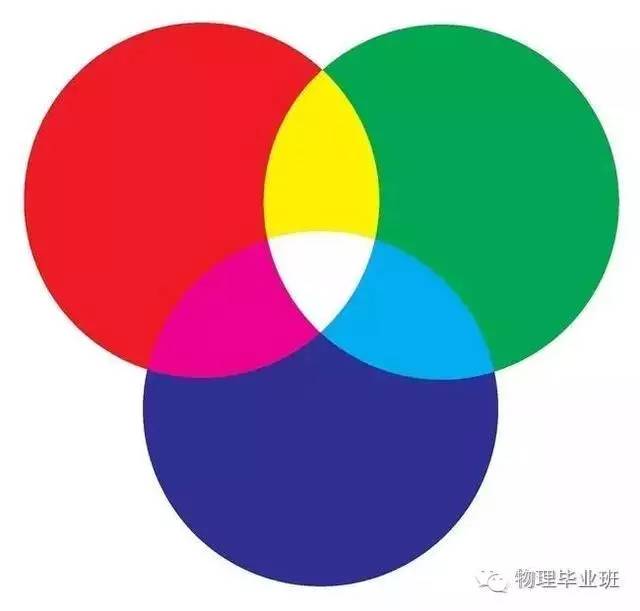

色光的三原色（红绿蓝）
（注意颜料的三原色是红黄蓝）

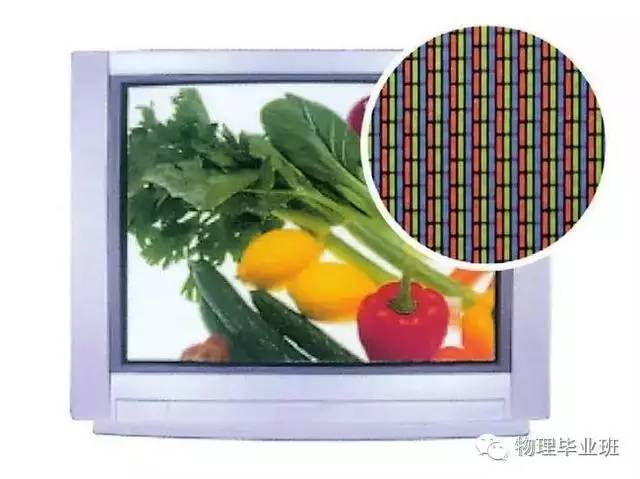

电视画面的颜色是由
红、绿、蓝三种色光合成的

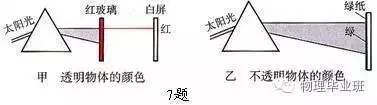

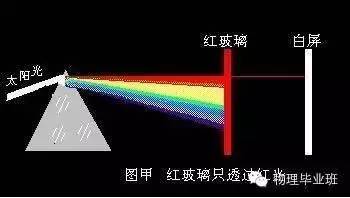

透明物体的颜色由通过它的色光决定
(物体是什么颜色就不吸收什么颜色的光)
透明物体的颜色由通过它的色光决定
（物体是什么颜色就不吸收什么颜色的光.）

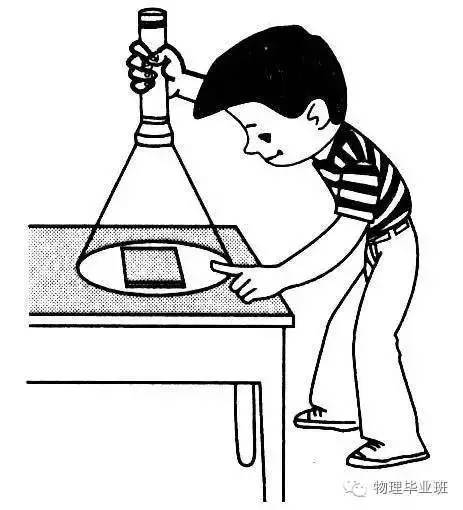

用手电筒正照射白纸上的小镜子
侧面去看白纸是亮的 ——漫反射，有光线入人眼
镜子是暗的 ——镜面反射，没有光线进入人眼

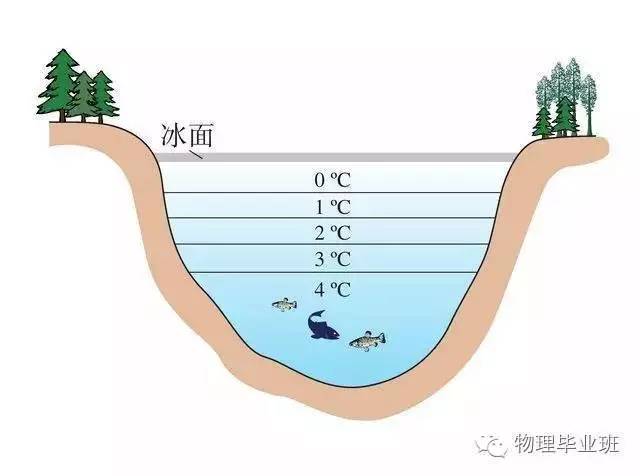

水在4摄氏度的密度最大 ——反常膨胀

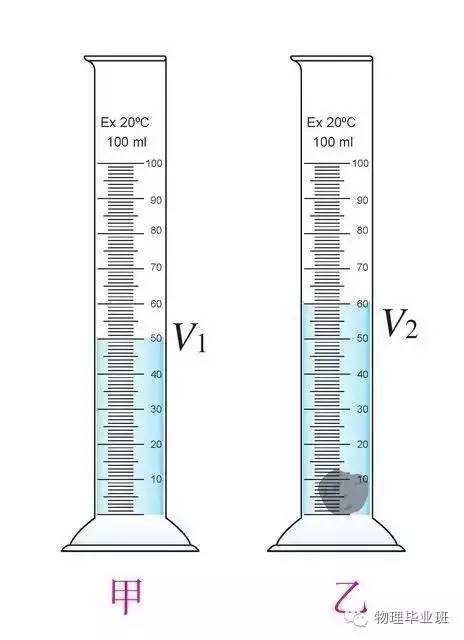

用量筒测量不规则形状物体的体积

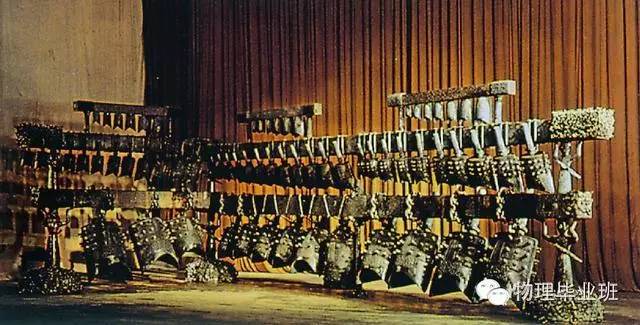

编钟——探究响度和振幅的关系

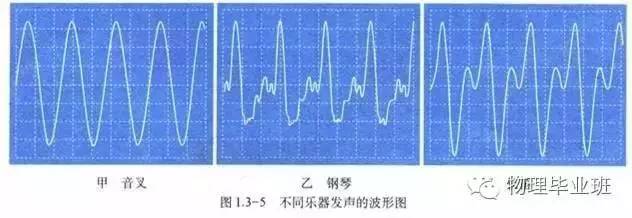

最高点个数相同则音调相同，
振幅相同则响度相同，
细节不同则音色不同
空气疏密部分的传播形成——声波

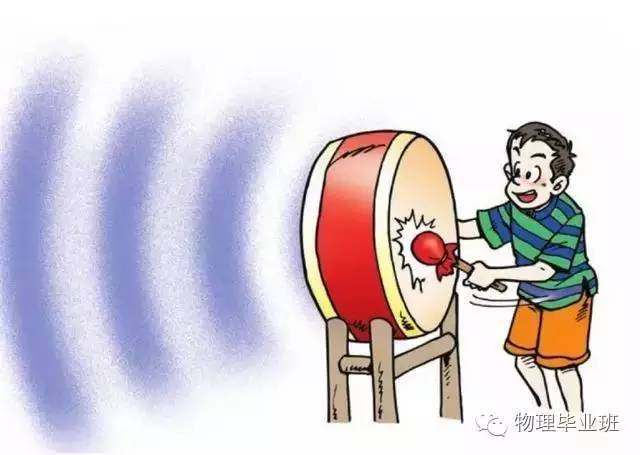

声波传递能量
医生用B超查看胎儿的发育情况——超声波传递信息
蝙蝠（超声波）——回声定位原理

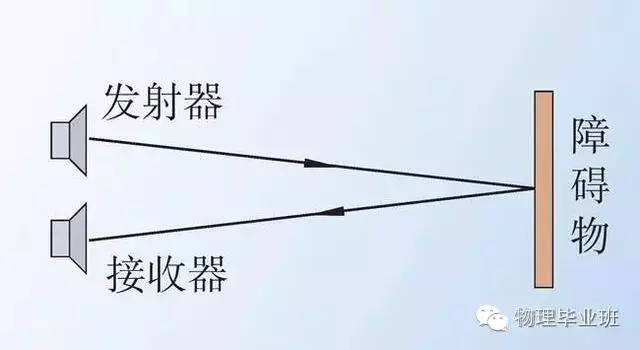

超声波测距原理——
（注意来回过程——2S=vt）
倒车雷达（超声波）——回声定位原理
声呐——回声定位原理

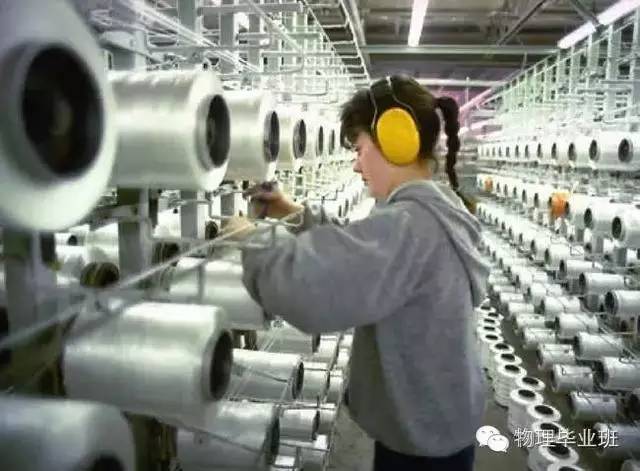

防噪声耳罩——（在人耳处减弱噪声）
路旁隔声板—— （在传播过程中减弱噪声）

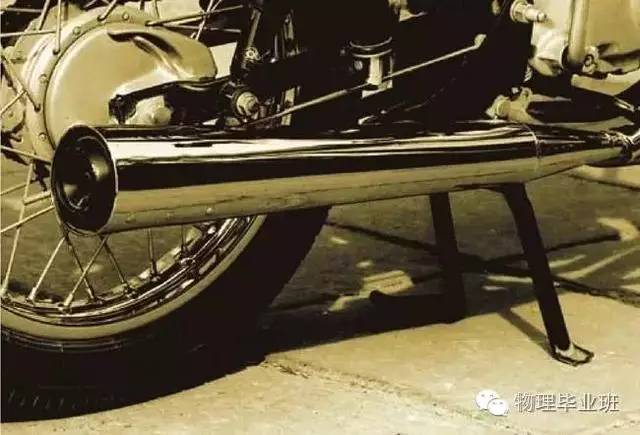

摩托车的消声器—— （在声源处减弱噪声）

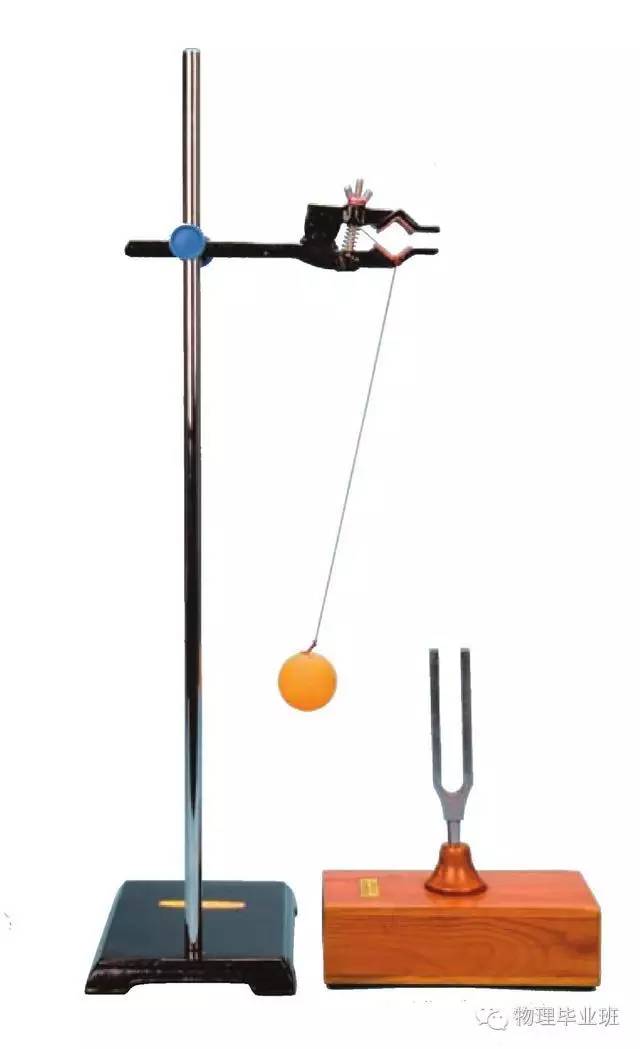

乒乓球把音叉的微小振动放大（转换法）

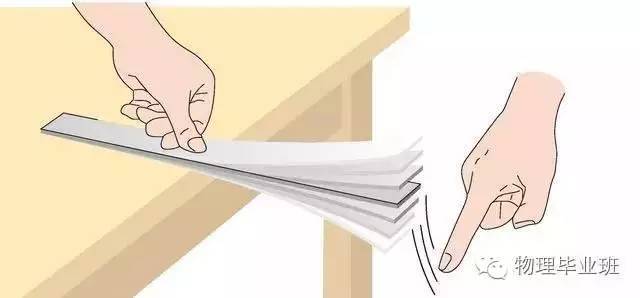

探究音调和频率的关系（弦长越短，振动越快，频率越大，音调越高）

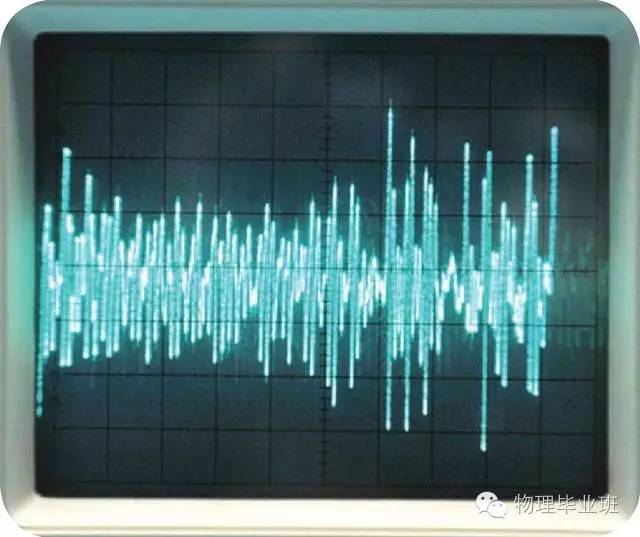

噪声的波形——杂乱无章（乐音的波形——规则）

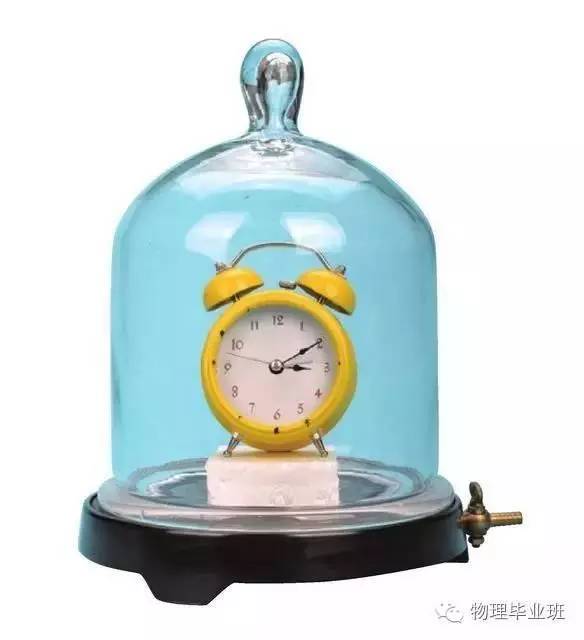

真空罩中的闹钟——真空不能传声
真空罩中的手机——
真空不能传声，但是可以传递电磁波
（即声音的传播需要介质，电磁波的传播不需要介质）

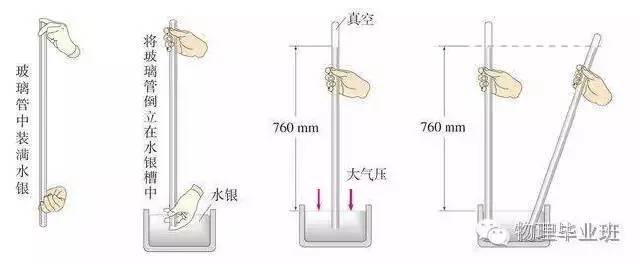

托里拆利实验——测量大气压大小
注意图四水银柱深度不变，长度变长
马德保半球实验——验证大气压的存在

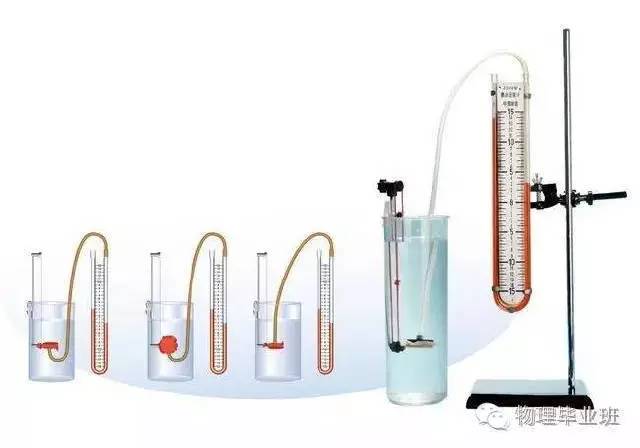

同一深度液体向各个方向的压强相等
（转换法——把探头所在处液体的压强转换成U形管内液面的高度差）
饮料被大气压“压”进嘴里

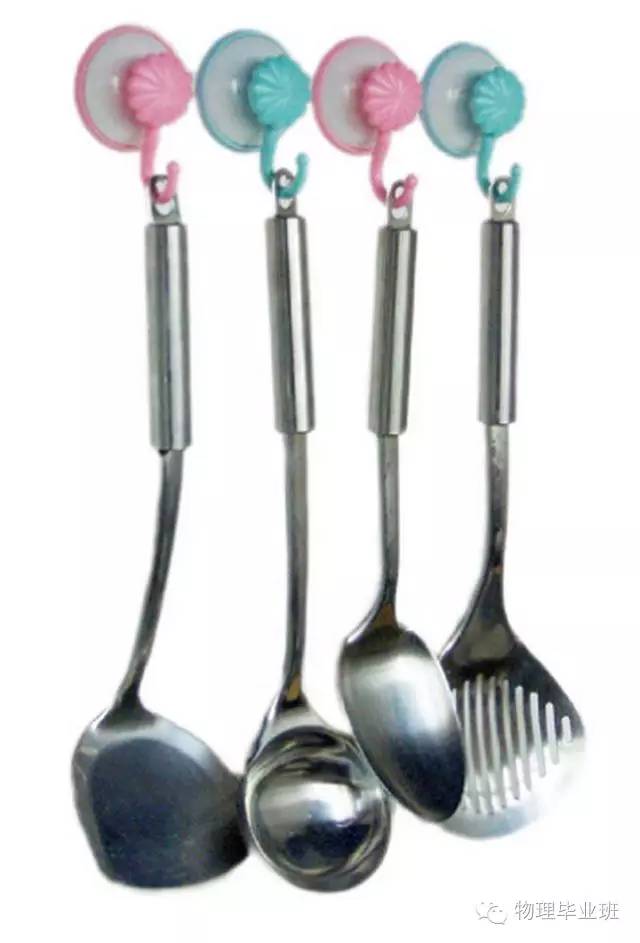

吸盘不是吸在墙上， 是大气压“压”在墙上的

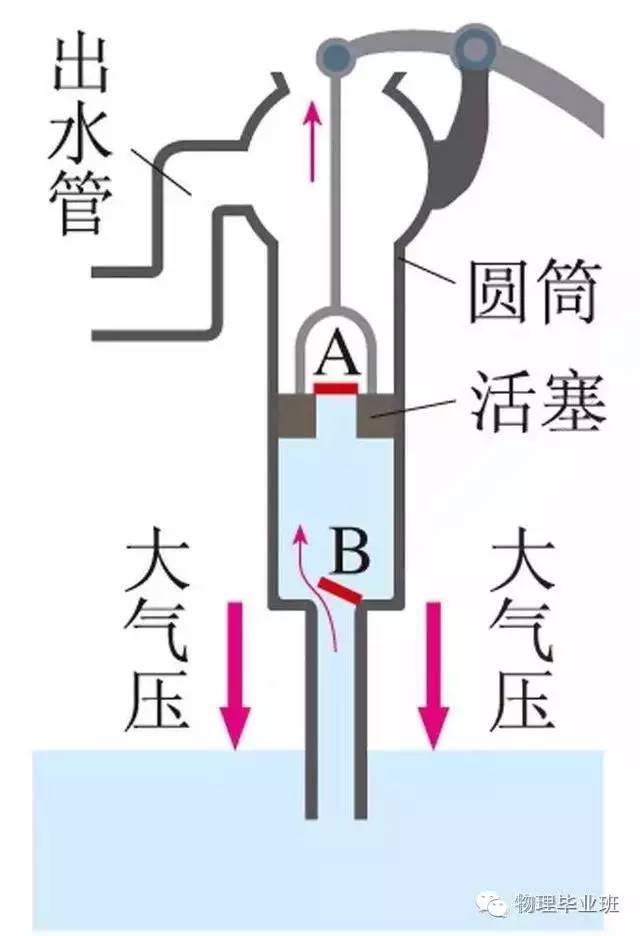

大气压把水“压”上来（抽水）

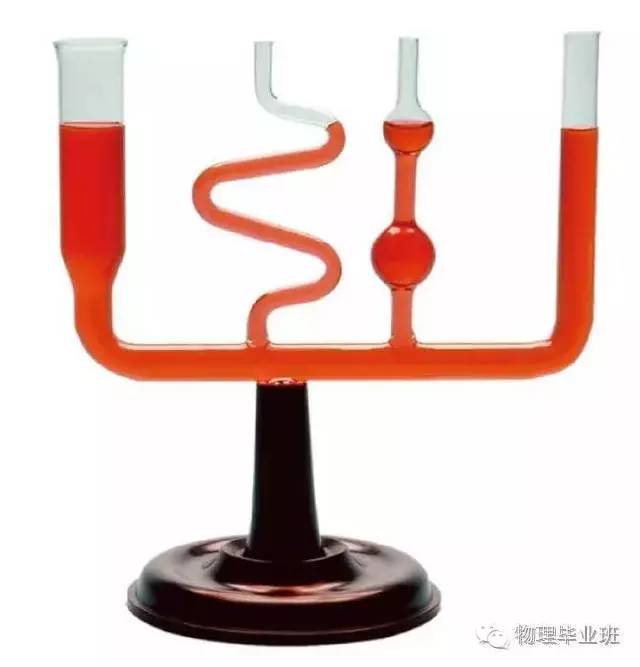

连通器原理—— 密度一定的液体静止时液面处处相平

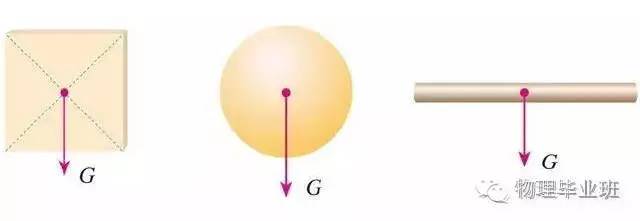

几种形状规则、质量分布均匀
的物体的重心——在几何中心
高原边防哨所战士用压力锅煮面条
（位置越高气压越低沸点越低）

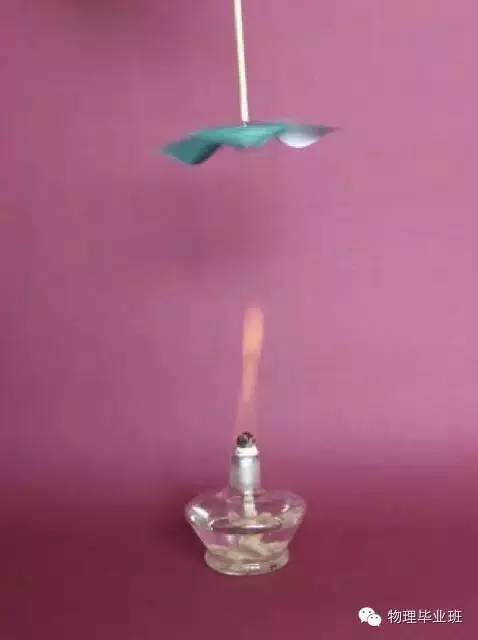

空气受热体积膨胀，密度变小而上升

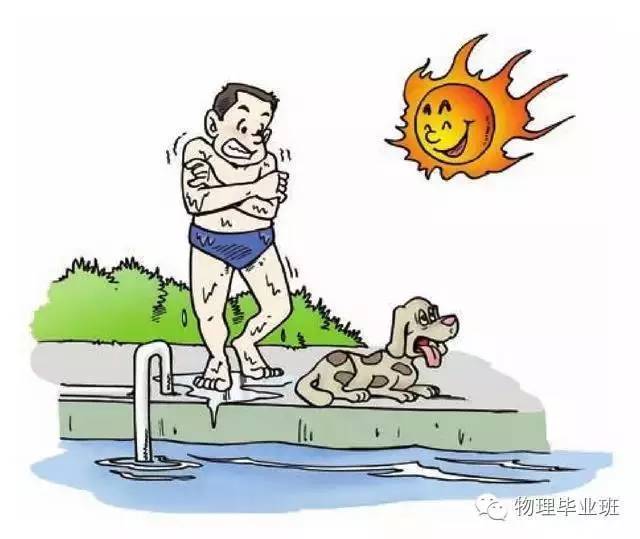

狗伸舌头——蒸发吸热致冷
（狗身上没有汗腺，只能通过舌头散热）
人从水里刚上来抱着膀子——
通过减小身体与空气的接触面积来防止蒸发吸热致冷

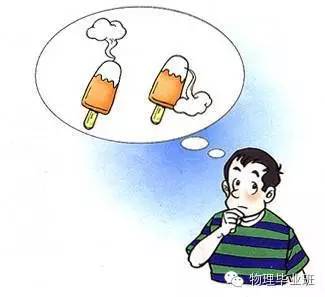

冰棍的白气往下流动：
冰棍周围热的水蒸气遇冷液化成小水滴， 比空气密度大，所以往下流动

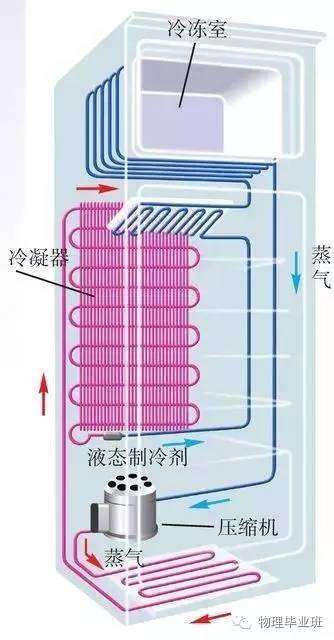

电冰箱原理——（ 冷冻室中汽化吸热，冷凝器中液化放热）
——会使房间内温度升高（电能转化为内能，转移到房间内）

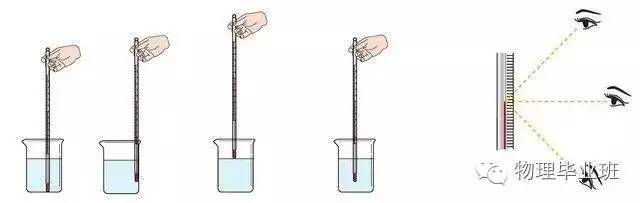

温度计的读法（平视）以及使用（不能碰底部和侧壁，液泡必须在液面之下）

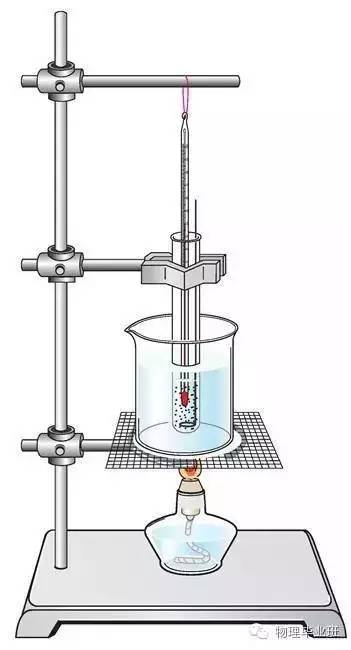

固体熔化（水浴法加热以及搅拌棒作用——使固体受热均匀，）

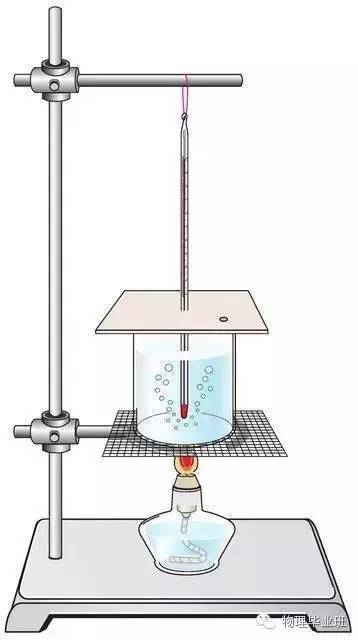

水的沸腾——（温度先升高，达到沸点后温度不变）
水蒸气在寒冷的玻璃上 凝华 形成花纹
露珠：水蒸气遇冷 液化 形成小水滴

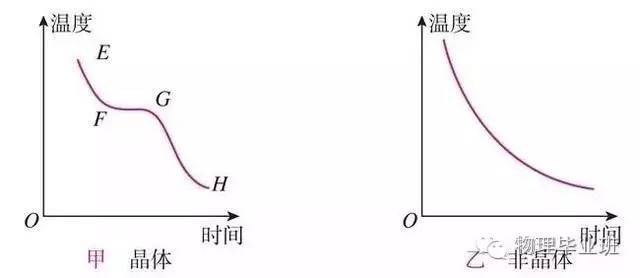

液体凝固时的温度变化曲线（晶体有水平段）

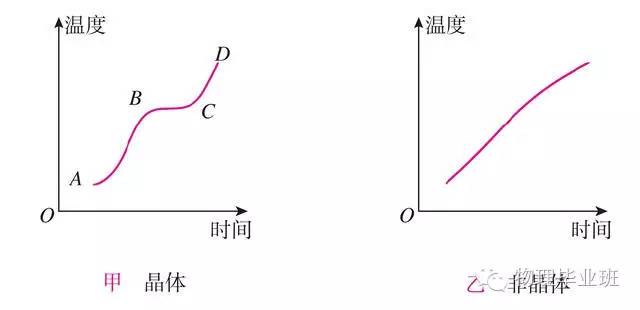

固体熔化时的温度变化曲线（晶体有水平段）

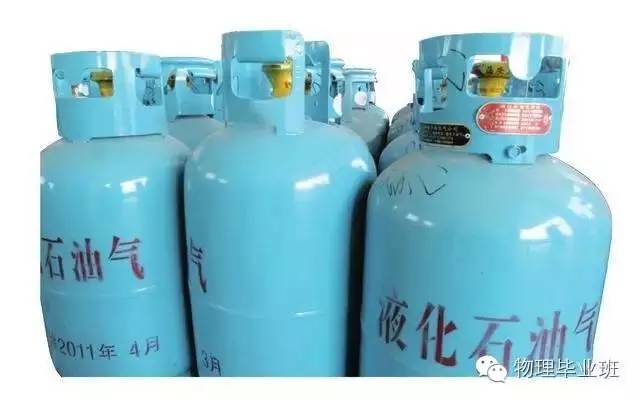

（加压、降温可以使气体液化）

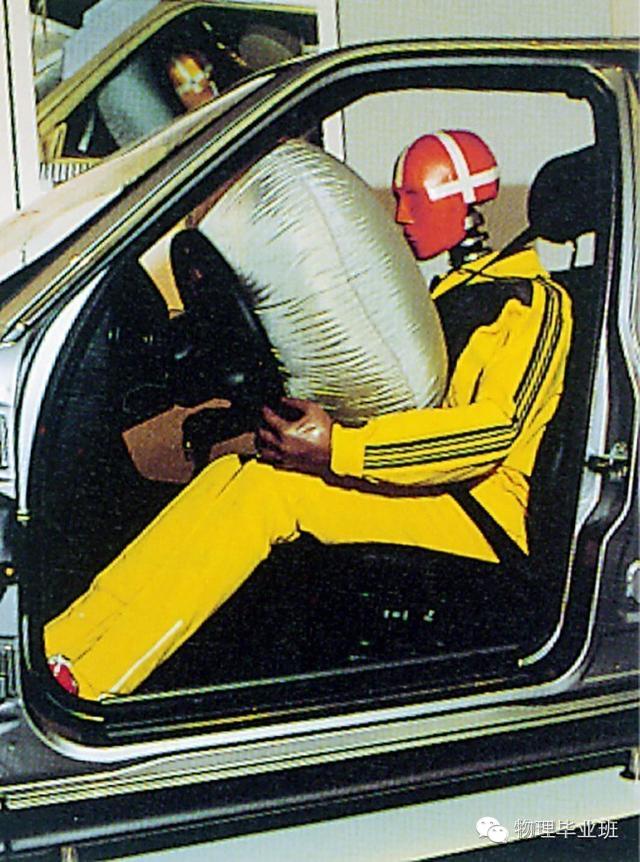

安全带和安全气囊——
刹车或者碰撞前方障碍时起作用

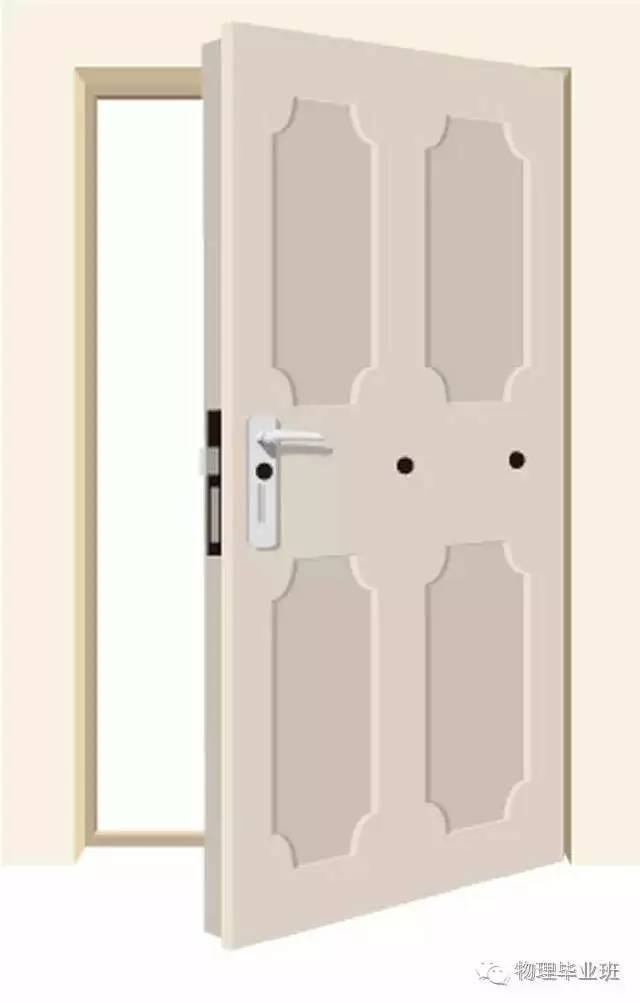

力的作用点不同，效果不同

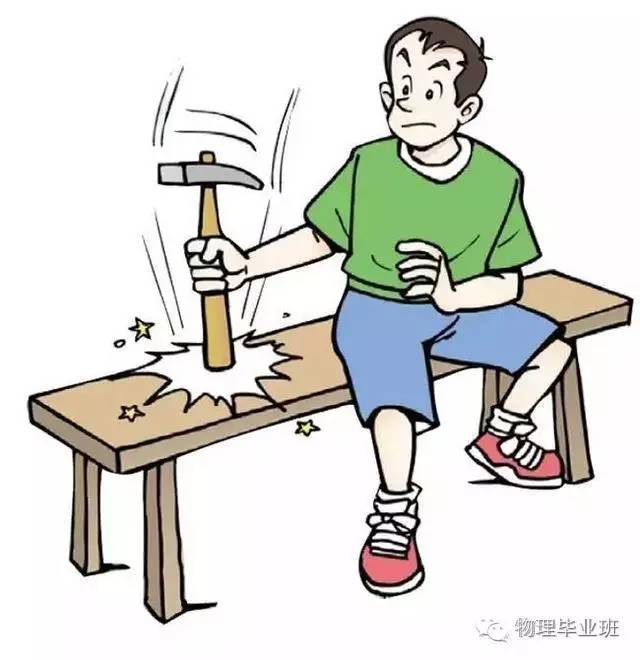

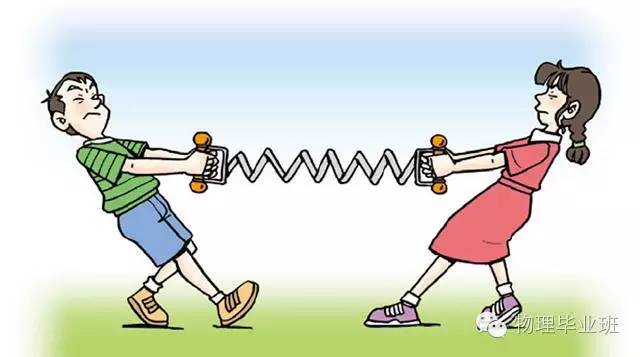

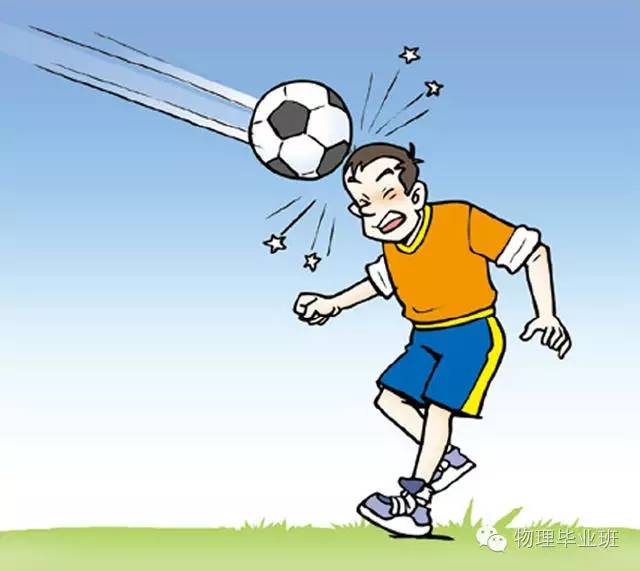

力的作用是相互的

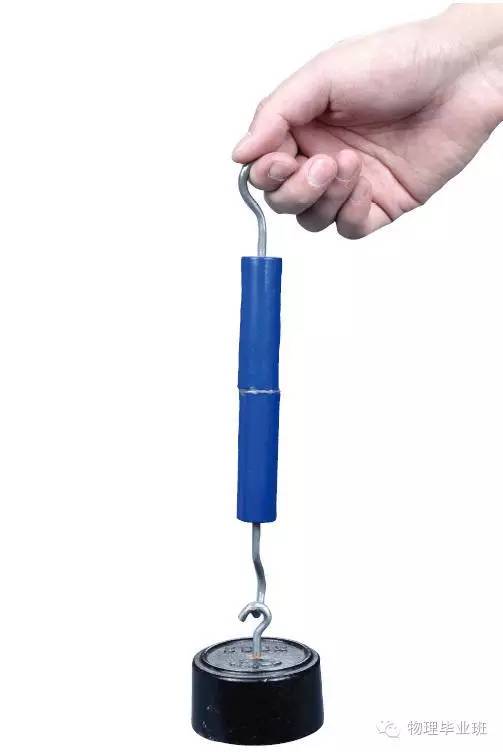

力可以使物体发生形变

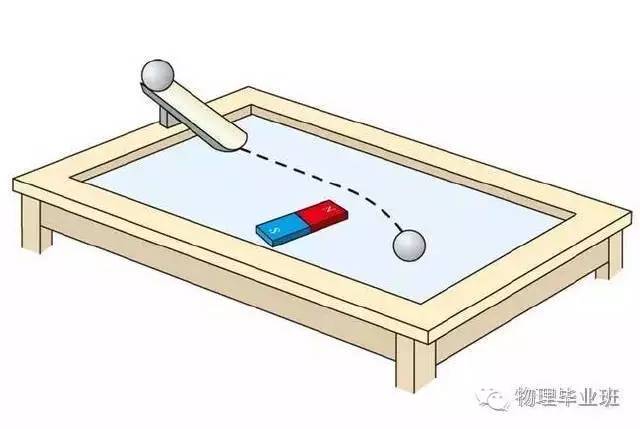

力是改变物体运动的原因
（惯性是维持物体运动的原因）
利用惯性紧固锤头——
原来锤头和锤柄一起向下运动，后来锤柄突然停止运动，锤头由于惯性继续保持向下运动，使二者紧密结合

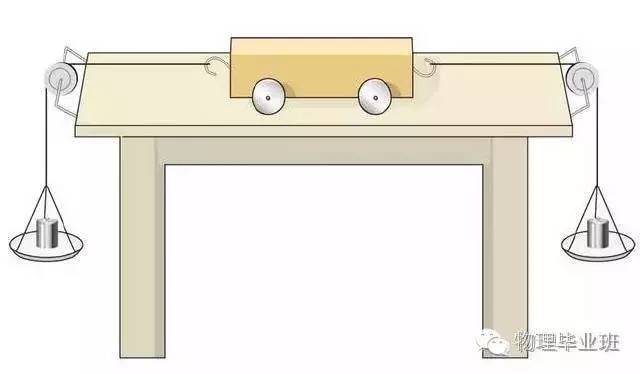

研究二力平衡条件
增大粗糙程度从而增大摩擦

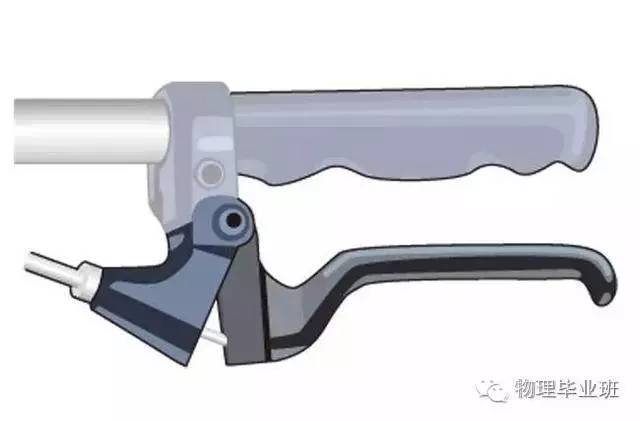

车刹——省力杠杆

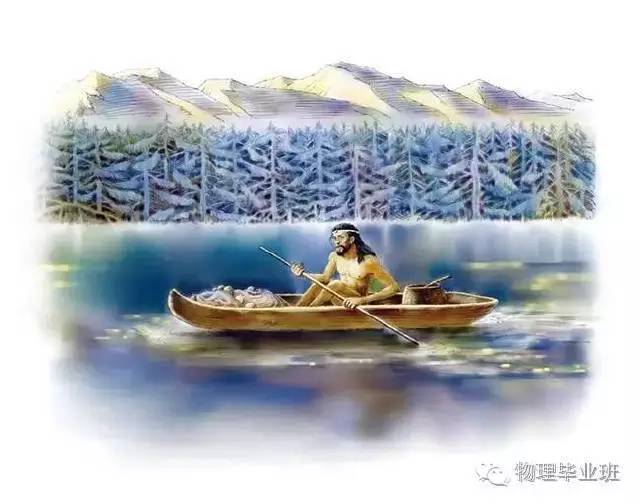

赛艇的桨是费力杠杆

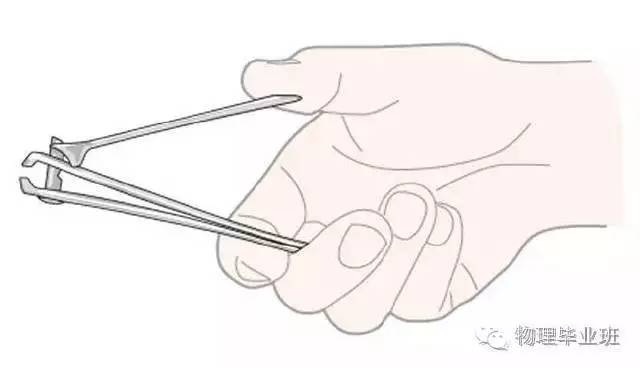

指甲刀——上面省力杠杆，
下面俩相当于镊子是费力杠杆

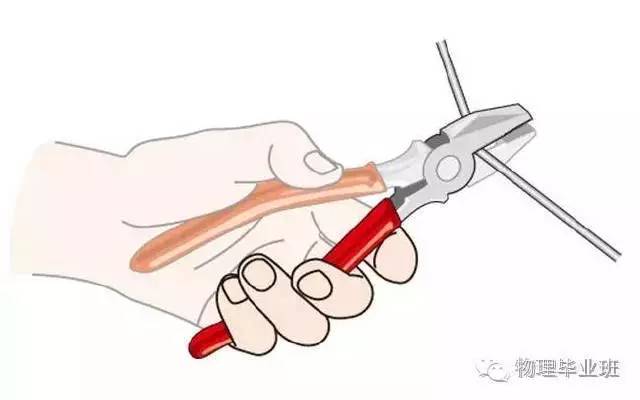

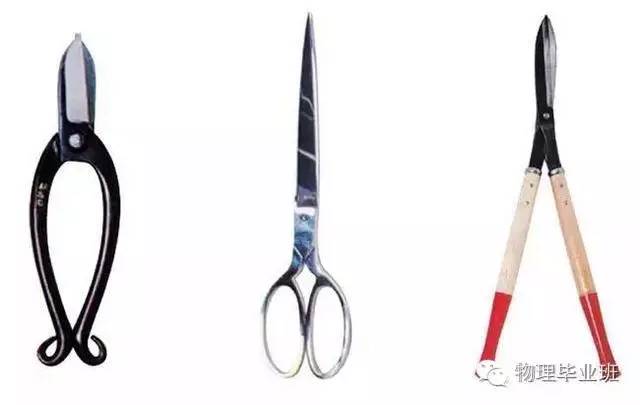

省力杠杆 费力杠杆 省力杠杆

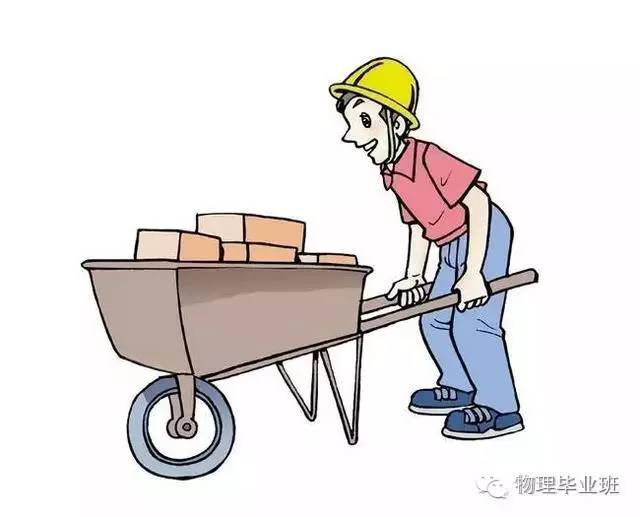

省力杠杆——小推车
省力杠杆

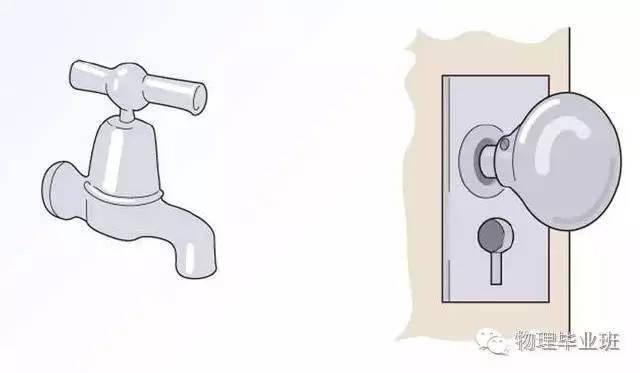

轮轴——实质是杠杆

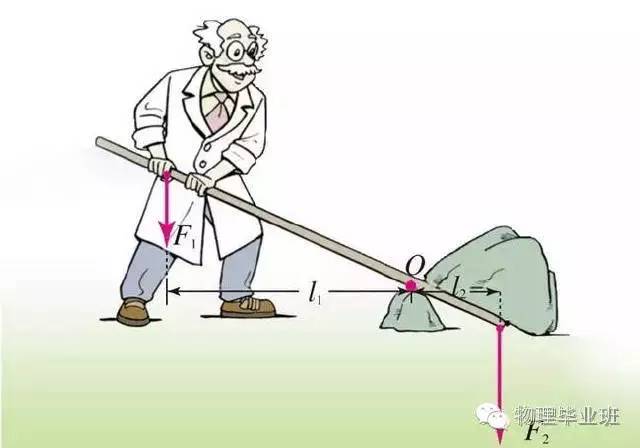

撬棒——省力 杠杆

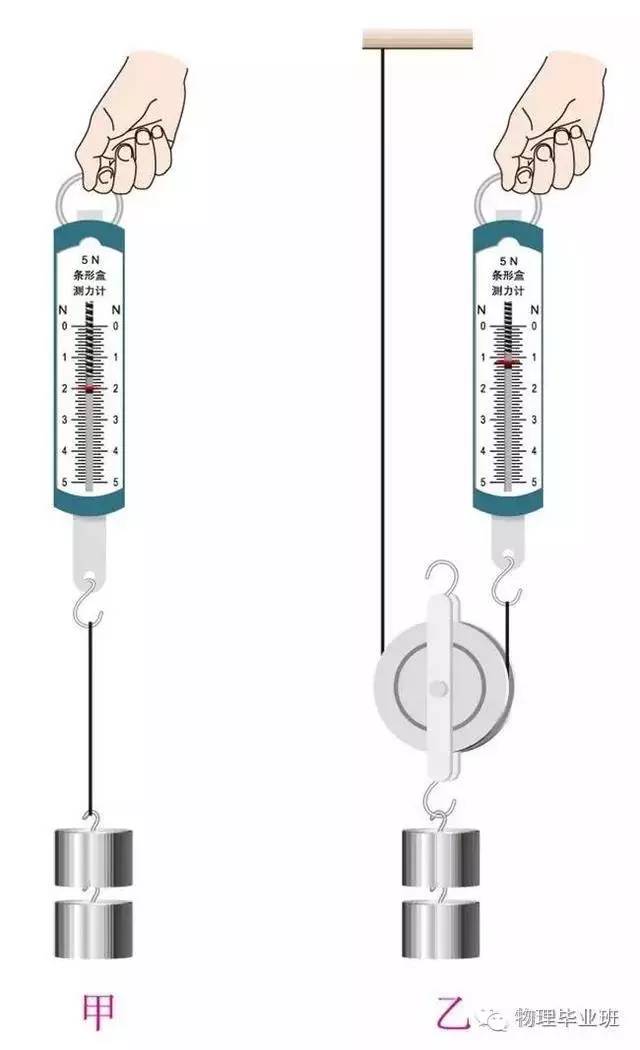

动滑轮省一半力

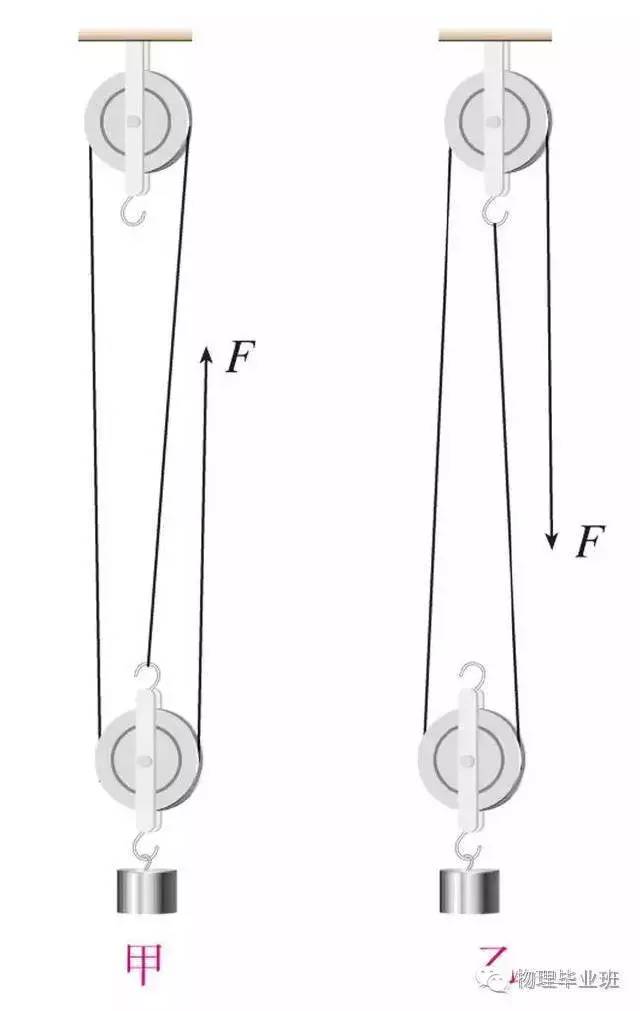

滑轮组（注意n）

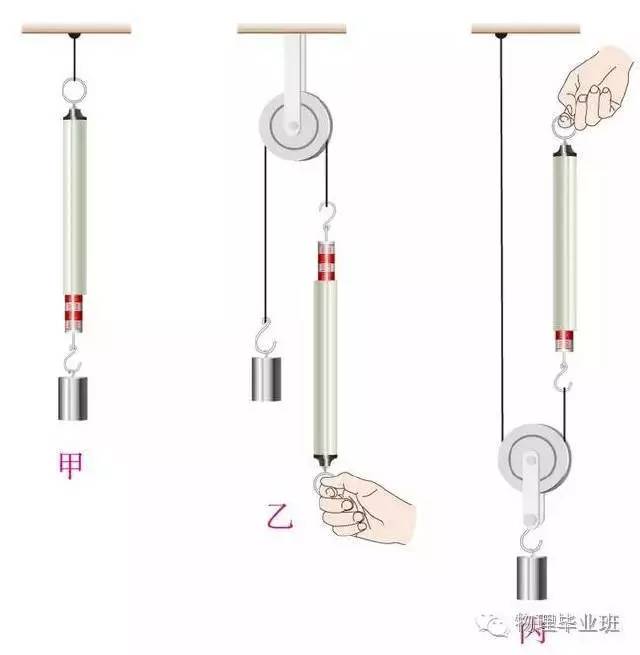

滑 轮
奇动偶定
奇动偶定
盘山公路——斜面省力但是费距离

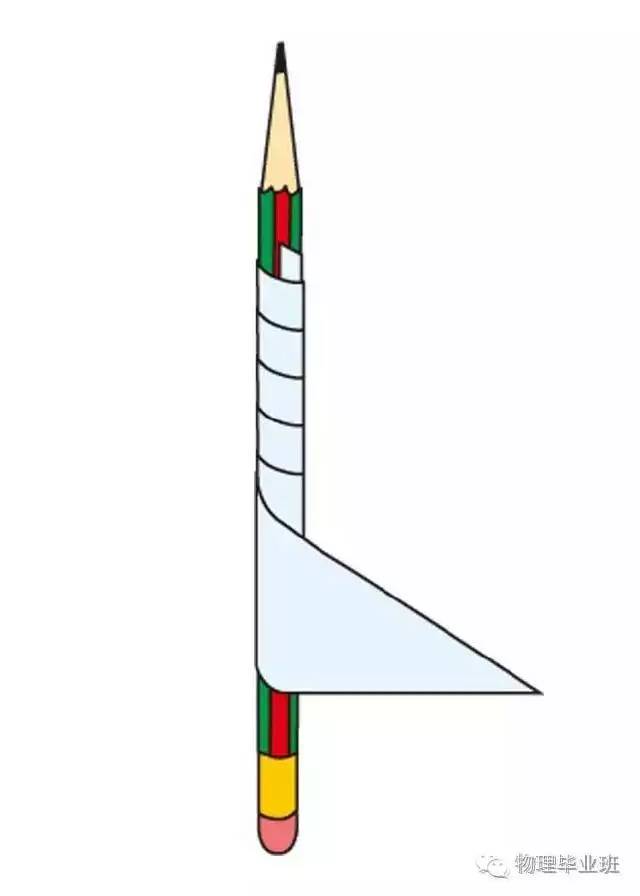

模拟盘山公路（模拟斜面）

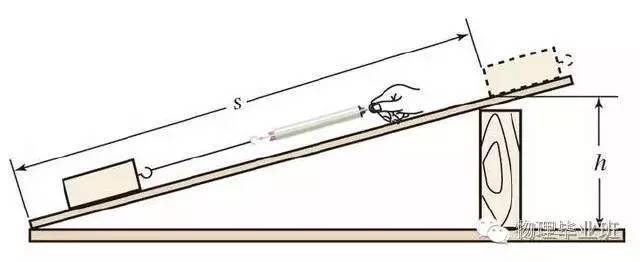

斜面

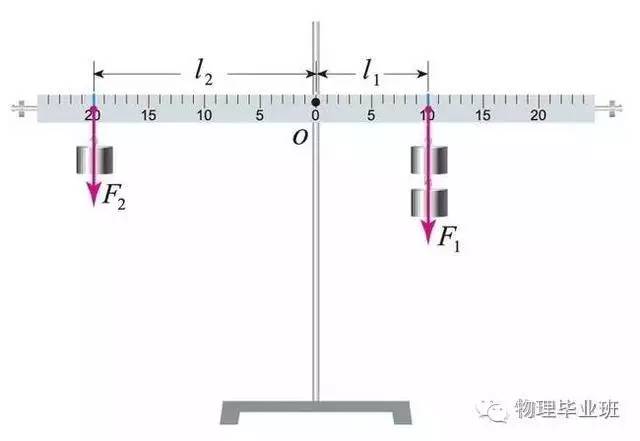

探究杠杆的平衡条件
现代版曹冲称象——等效替代法

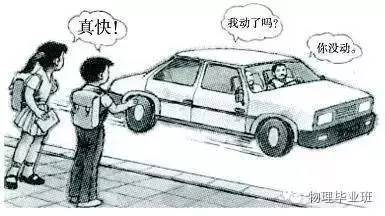

运动和静止的相对性
运动和静止的相对性

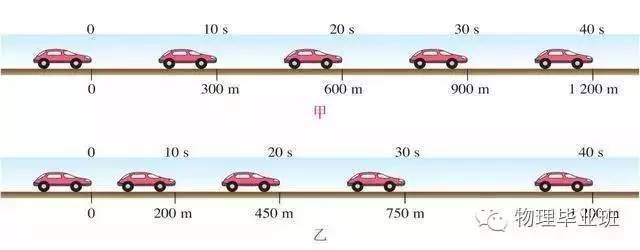

运动的快慢

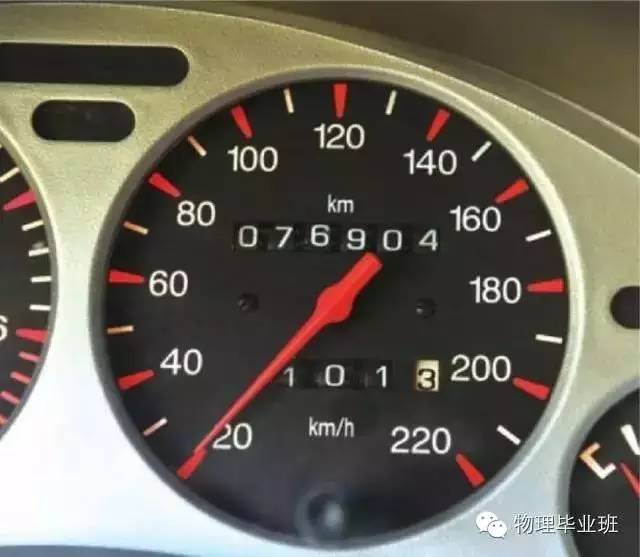

速度表

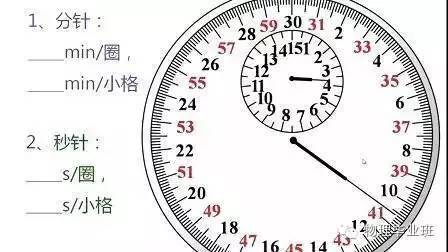

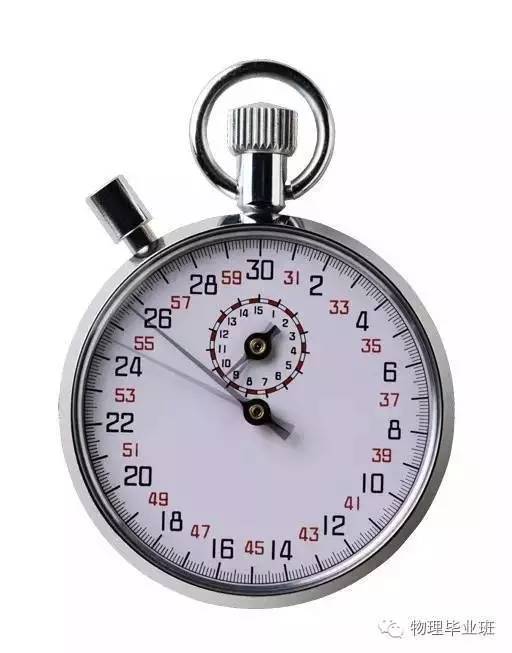

秒表（分针一圈15分钟，秒针一圈30秒）

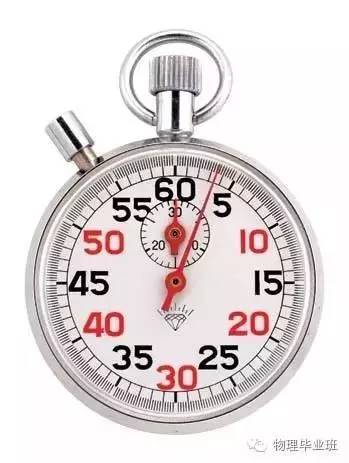

秒表（秒针一圈60秒，分针一圈30分钟）
秒表
举的过程，力做功——（有力有距离）
举起不动，力不做功——（有力无距离）

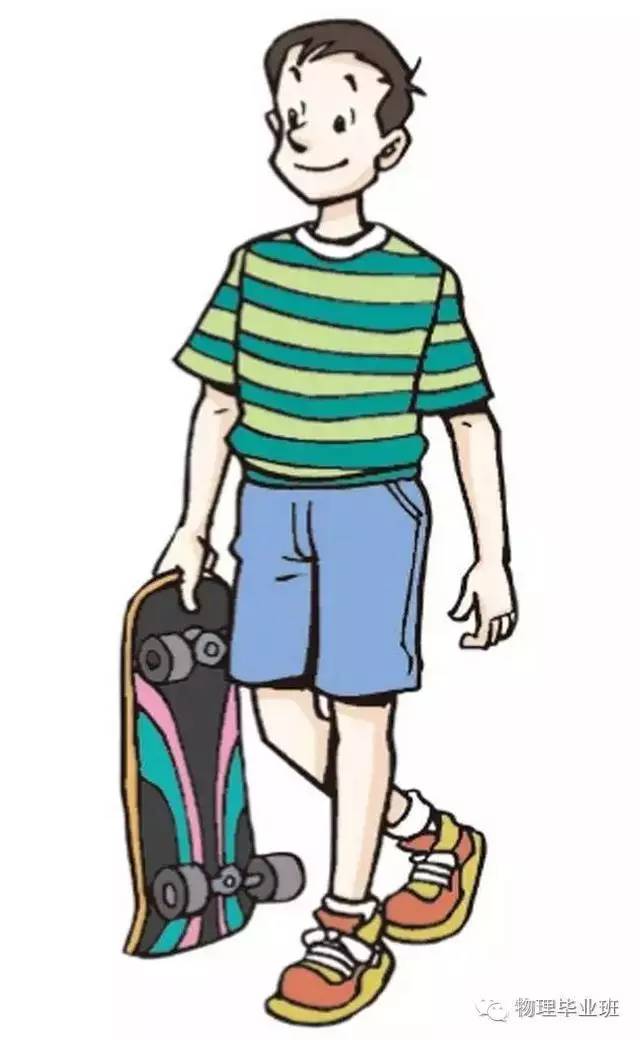

拉力不做功—— （力和距离垂直无功）

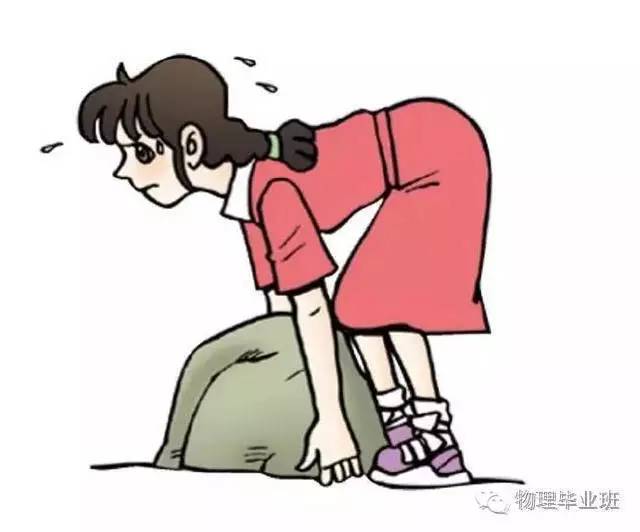

力不做功——（有力无距离）
冰山—— （浮力=冰山重力=排开液体的重力）
空心法——增大浮力

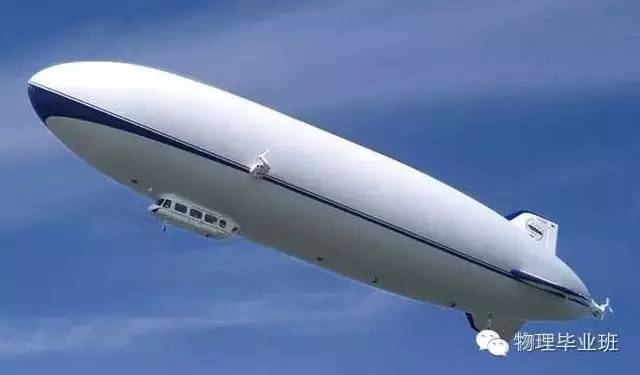

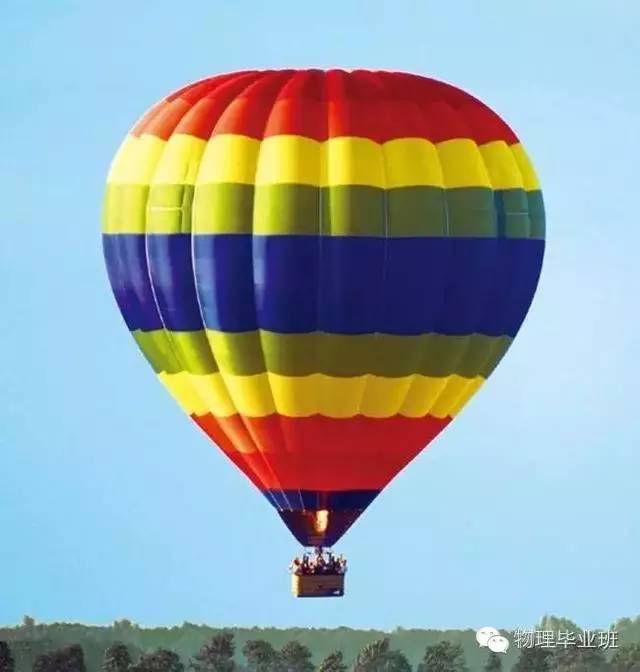

飞艇、热气球升起原理——采用密度较小的气体

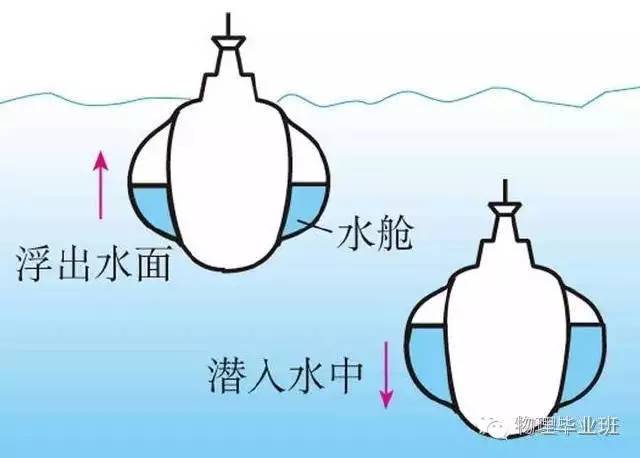

潜水艇靠改变自身重力浮沉
鱼靠改变自身浮力（体积变化）浮沉

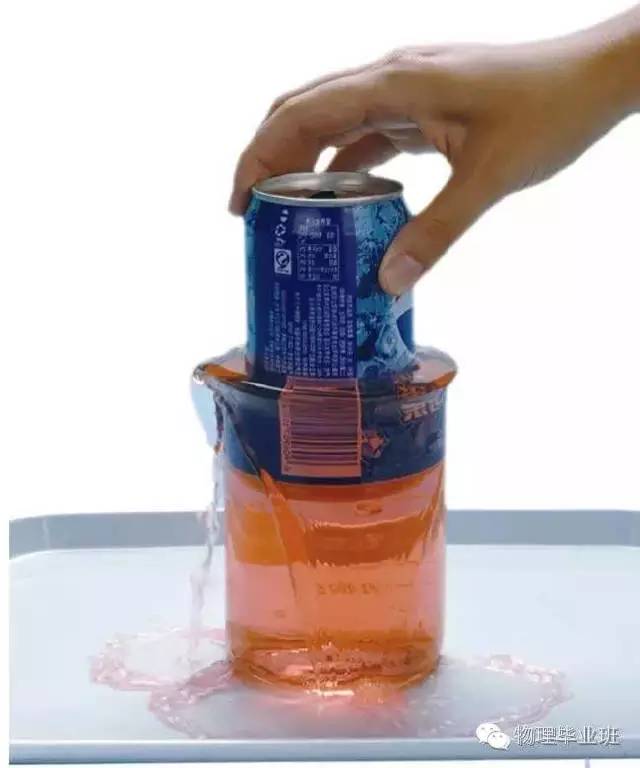

排开液体的体积越多浮力越大

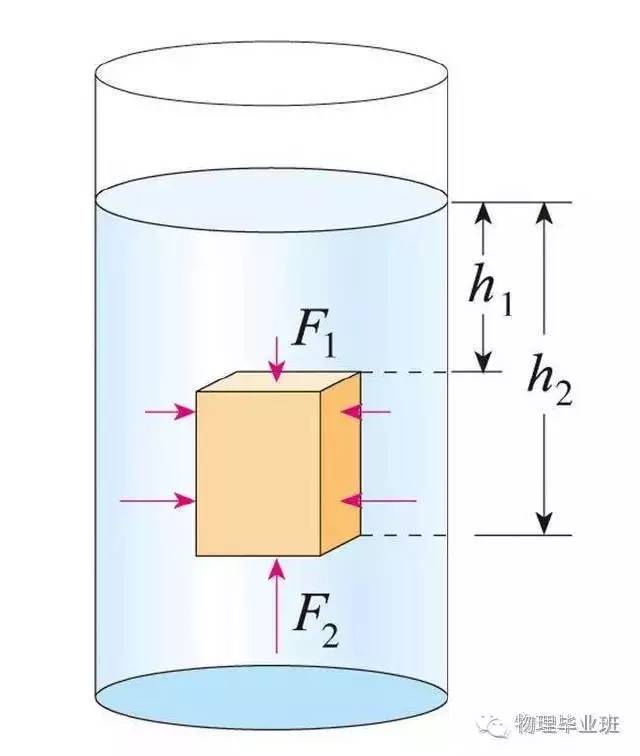

浮力形成原因——F浮=F2-F1
水对长方体上、下表面的压力差

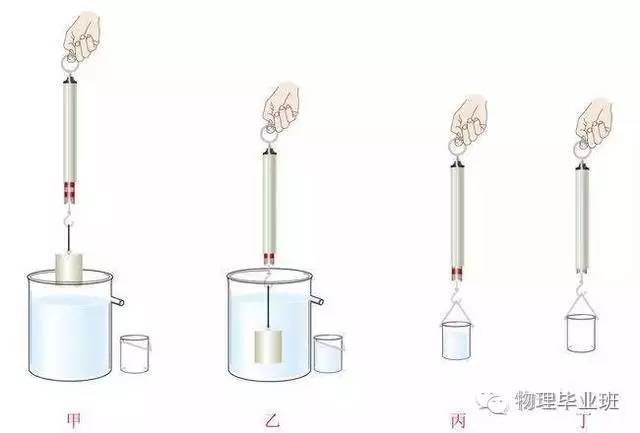

探究浮力的大小跟排开液体所受重力的关系
（步骤:甲丁乙丙或丁甲乙丙）

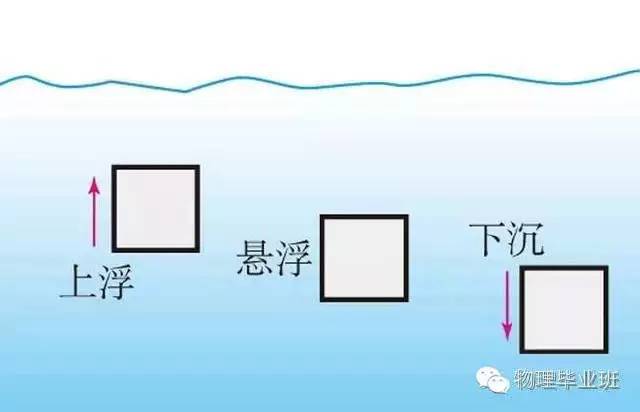

物体的浮沉（力的角度）（密度角度）
盐水密度较大时
（悬浮，浮力等于重力，盐水密度和鸡蛋密度相同）
盐水密度较小时
沉底，受到底部的支持力
注意鸡蛋受三个力

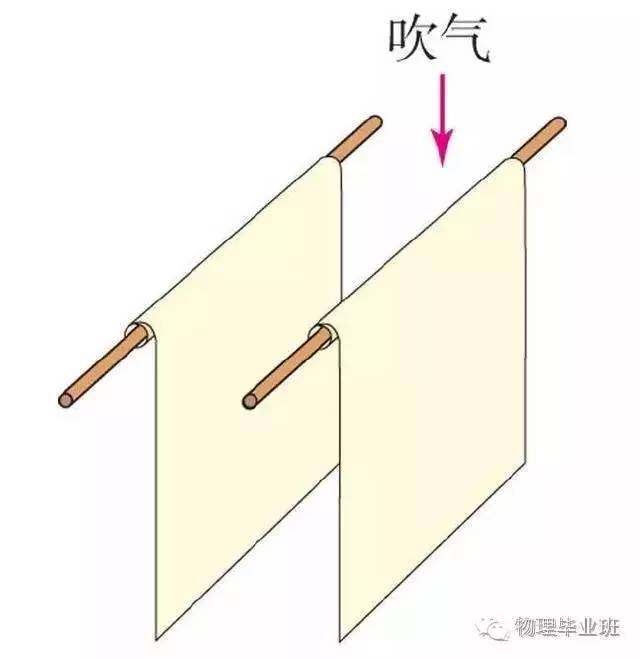

中间气体流速大压强小
飞机升力产生原因——
上方凸起气体流速大压强小，
下方平直气体流速小压强大，
形成向上的压强差
流体流速与压强关系

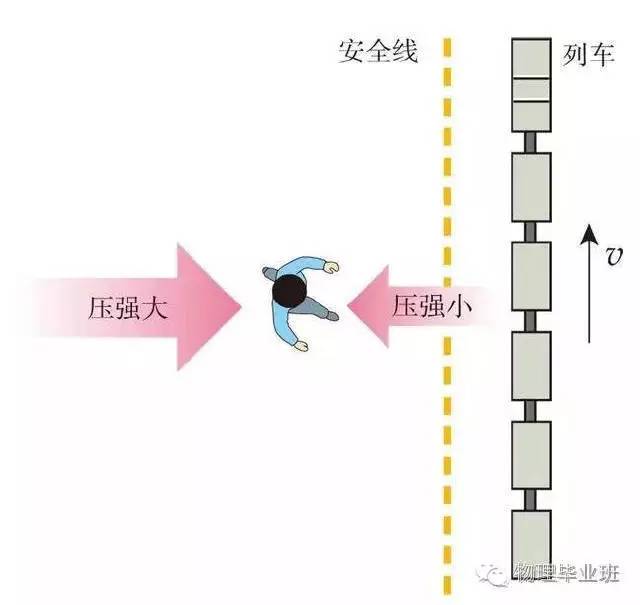

（身前空气流速大压强小，身后空气流速小压强大，形成压向火车的压力差）

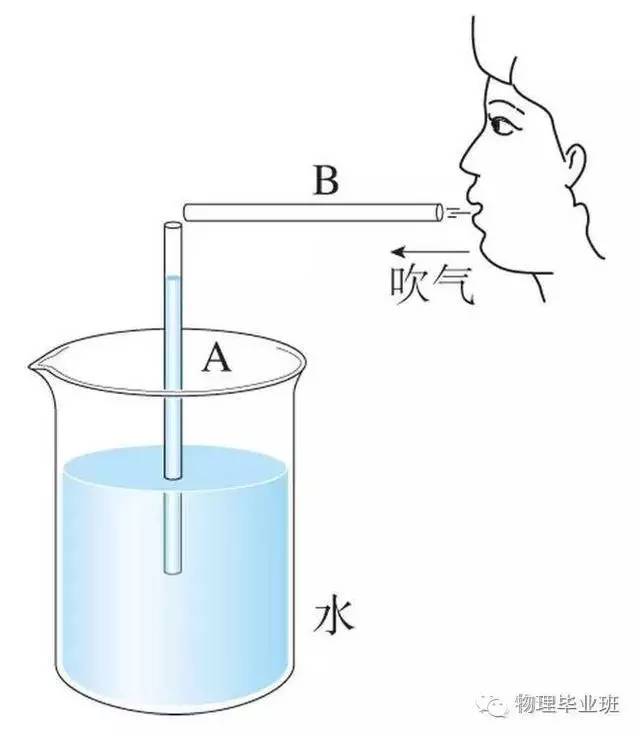

喷雾器原理——
上方空气流速大压强小，
水被大气压压上来吹散开形成喷雾
蹦床运动——从上到下——
重力势能、动能、弹性势能
人造地球卫星的轨道示意图
从远地点（高）到近地点（低）
（一部分重力势能转化为动能）

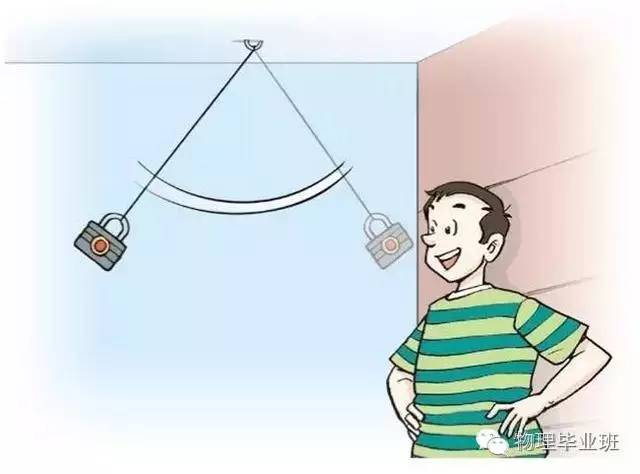

铁锁摆回时会打到鼻子吗？——不会
（机械能守恒，最高点是一定的）
法拉第——电磁感应
焦耳——焦耳定律
欧姆——电阻
摩擦起电

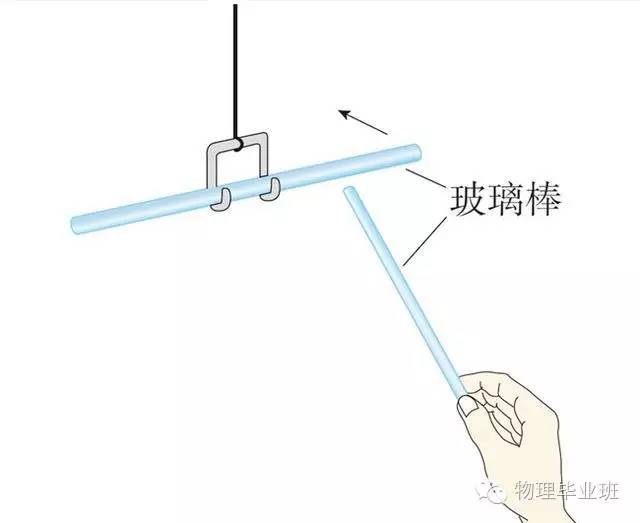

玻璃棒带正电（同种电荷相互排斥）
金属中可以自由移动的是自由电子
橡胶棒是绝缘体，不易导电

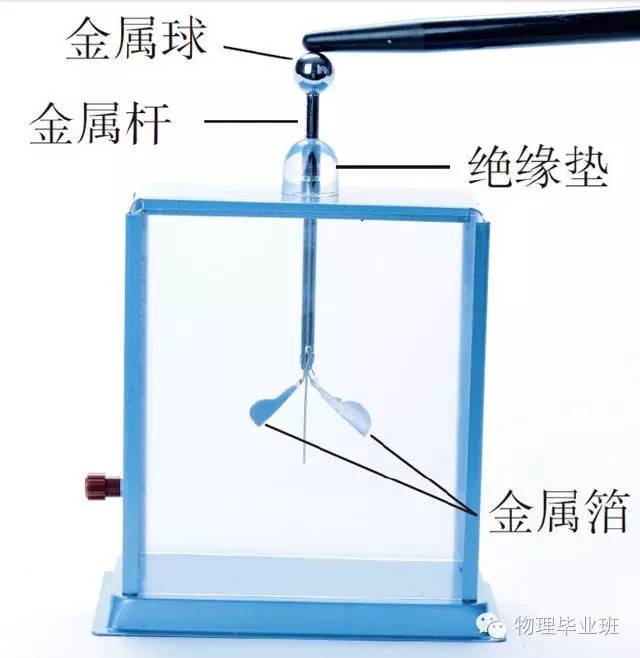

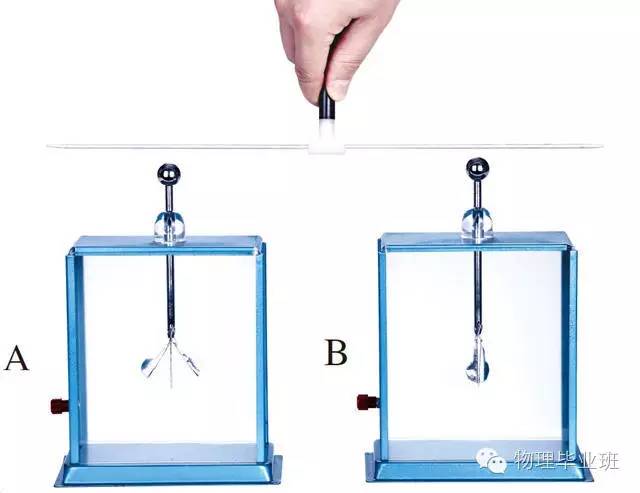

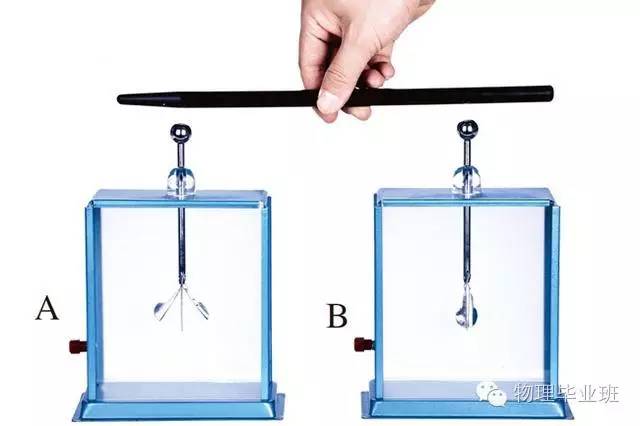

验电器原理——（同种电荷相互排斥，电荷越多，张角越大）

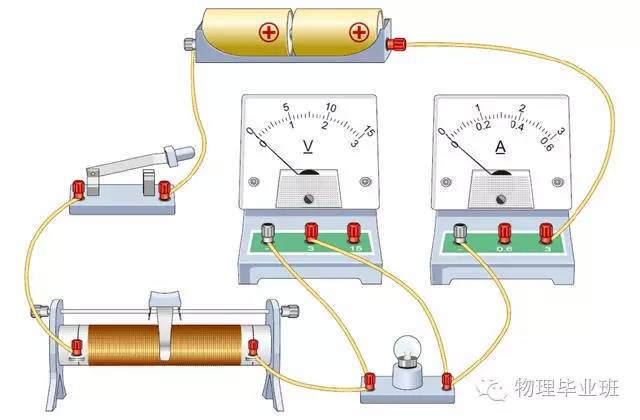

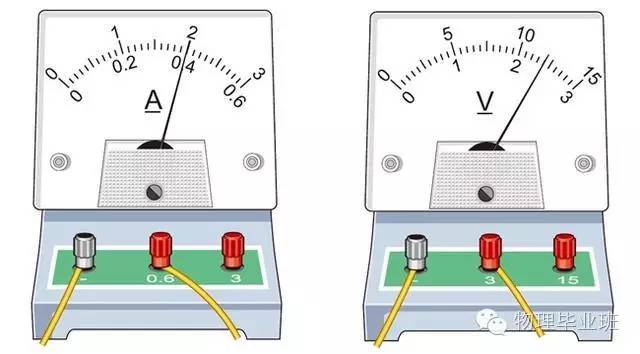

注意分度值（左边是0.02A，右边的是0.1V）

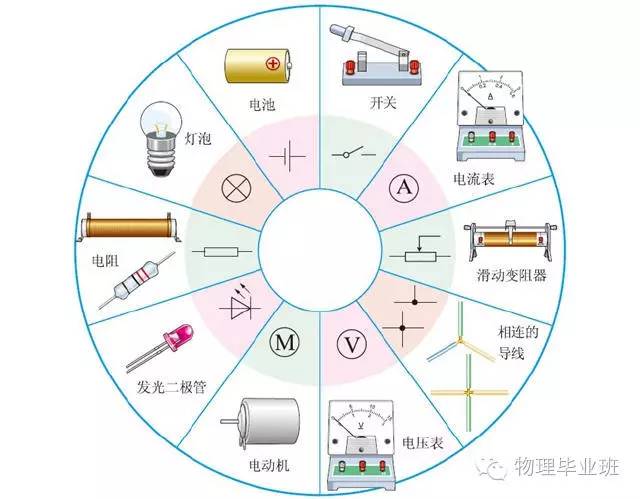

各种电器元件符号

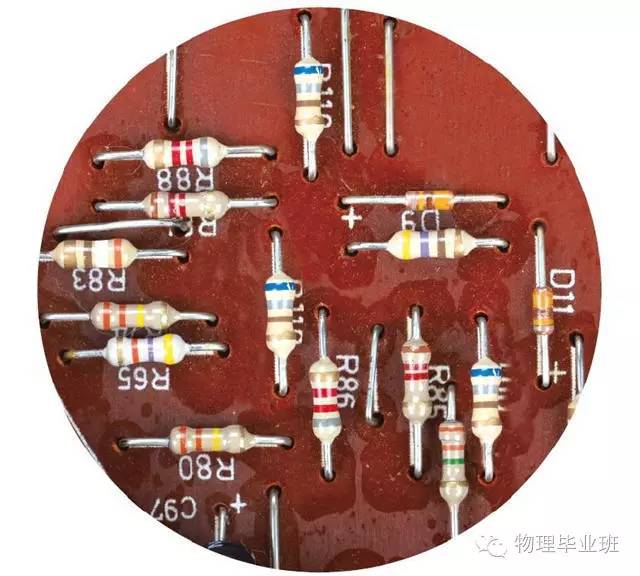

各种电阻

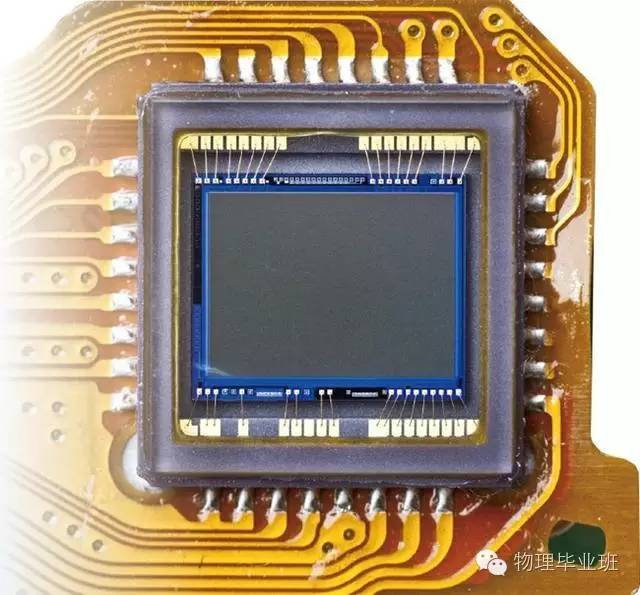

半导体材料 做成的集成电路

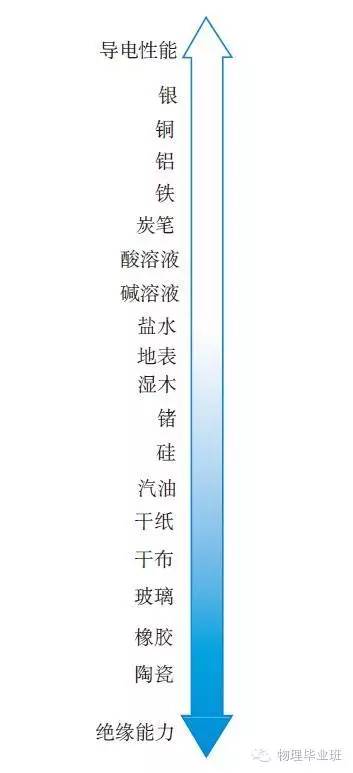

各种物质导电性能高低

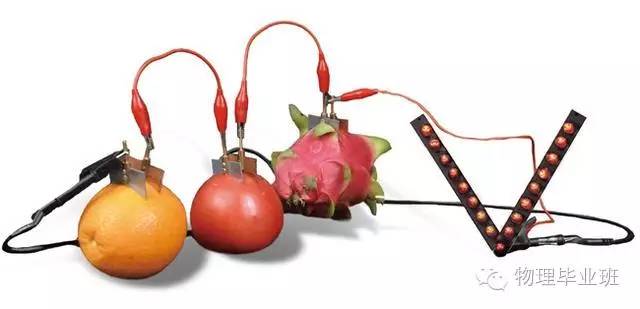

水果电池

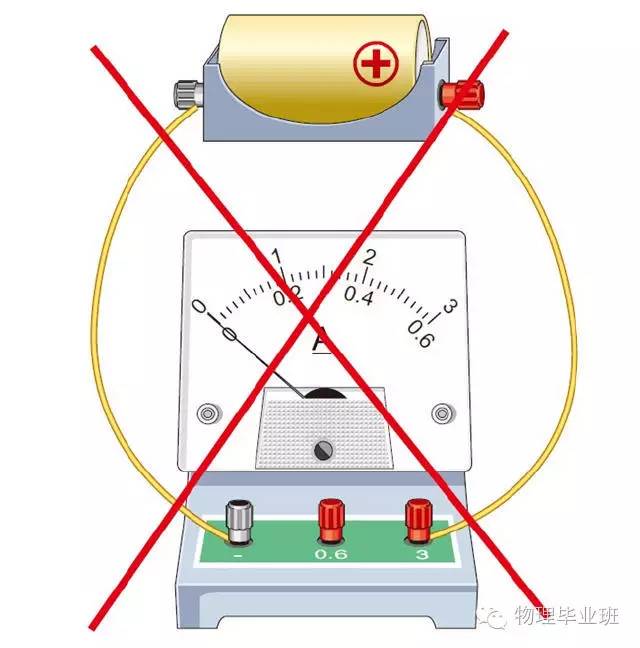

电流表不能直接与电源两端相连（会烧坏电流表）

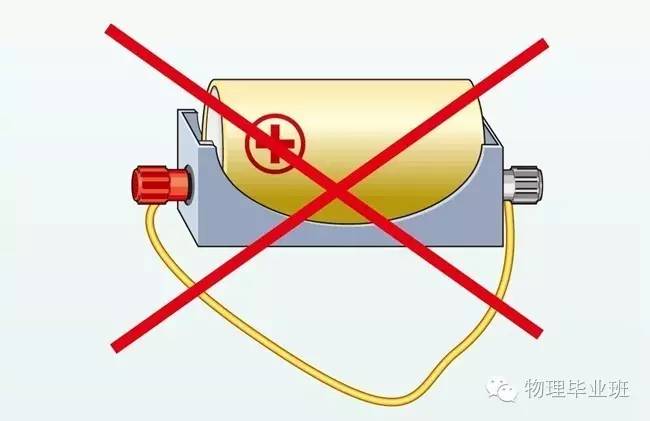

不能把导线直接连接电源两端（把电源短路，会烧坏电源）

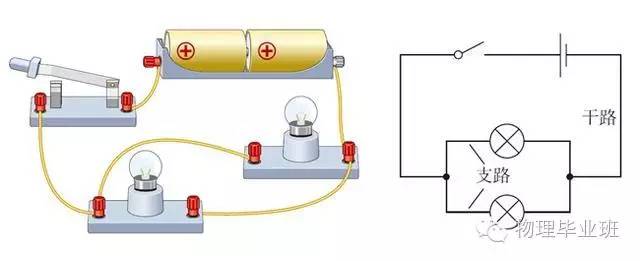

并联电路（首首相连、尾尾相连）

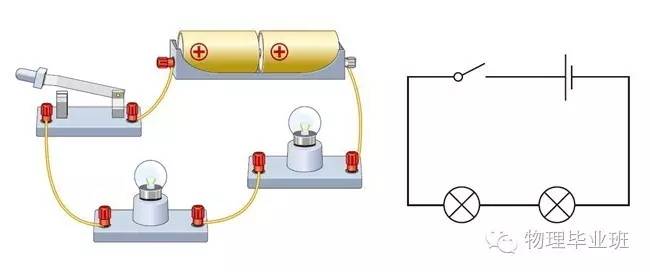

串联电路（首尾依次相连）
二极管具有单向导电性

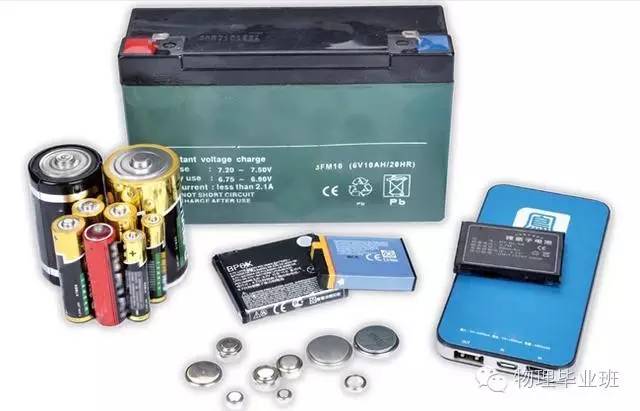

各种电池

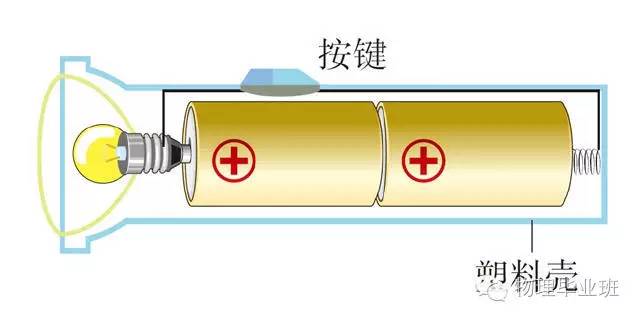

手电筒原理实物图

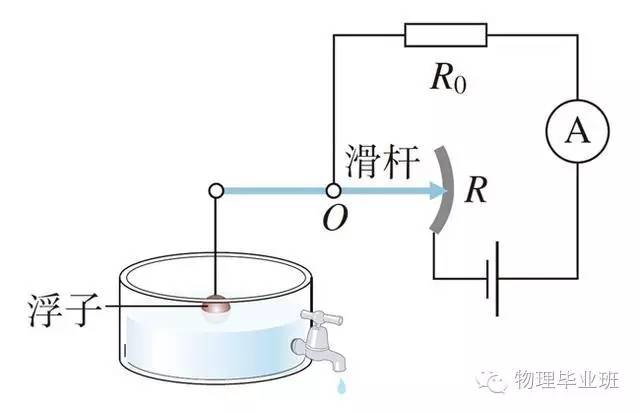

水量表——（水量增多时，浮子上浮，滑杆的滑头下滑，R的有效阻值变小，电流增大，水量表示数增大）

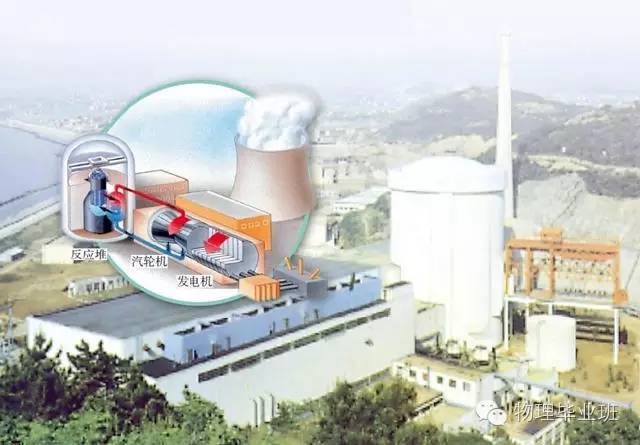

核电站的核心装置——核反应堆（可控核裂变）

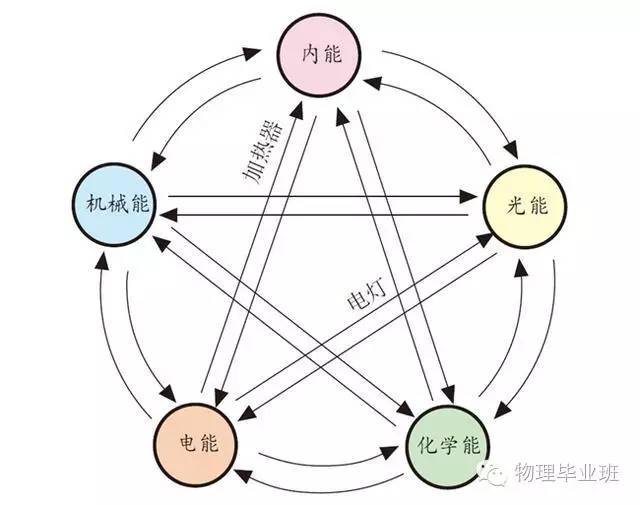

不同形式的能量可以在一定条件下相互转化，图中给出了两个实例，你能做些补充吗？
小球在地面弹跳的频闪照片——（小球的机械能转化为内能）

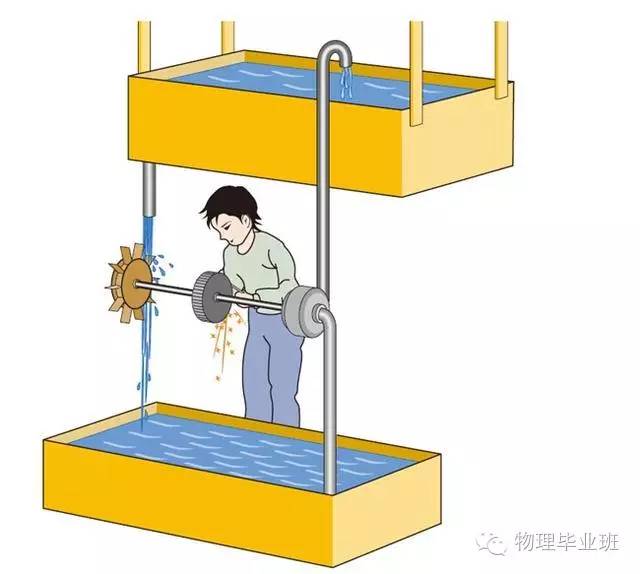

永动机不可能的原因——违背能量守恒定律

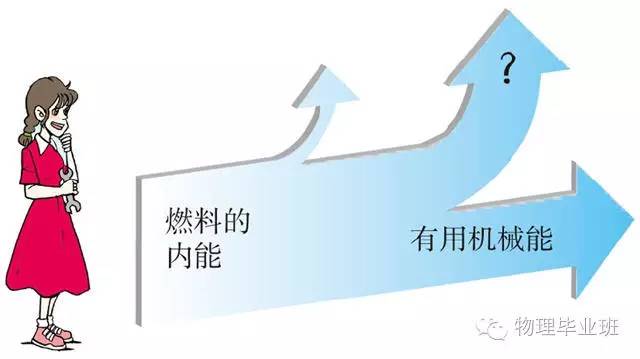

燃料的内能大部分直接散失到周围空气中去，少部分摩擦生热散失。

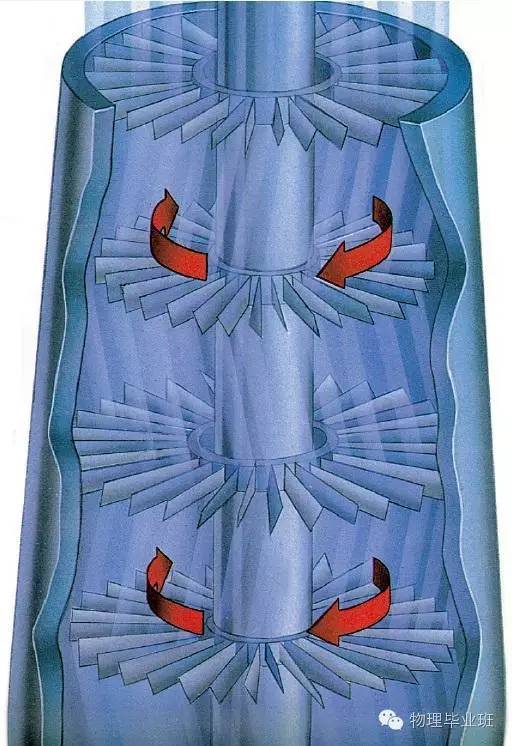

高温高压水蒸气直接推动蒸汽轮机的叶片

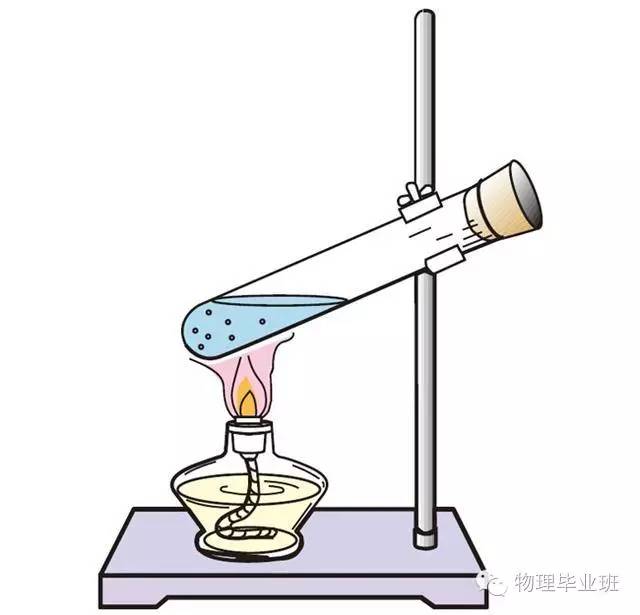

热机原理模型——内部气体的内能转化为活塞的动能（另外瓶口有白气出现是因为内部对外做功内能减小，温度降低，空气中热的水蒸气遇冷液化形成白气）

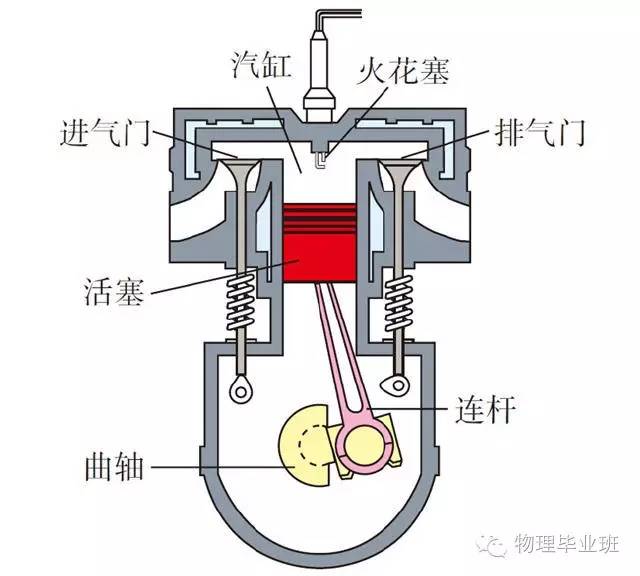

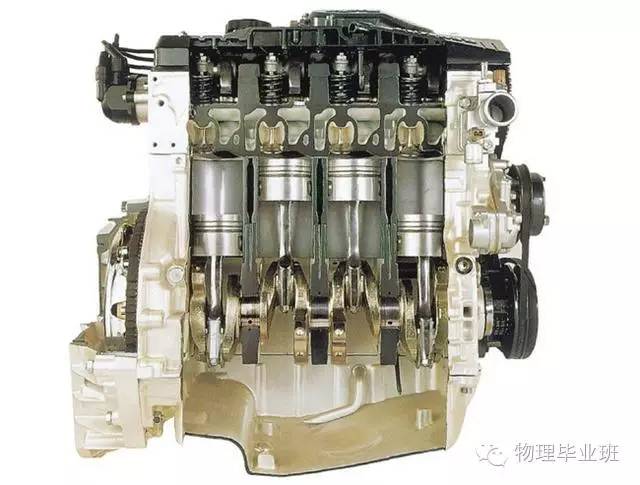

内燃机剖面图

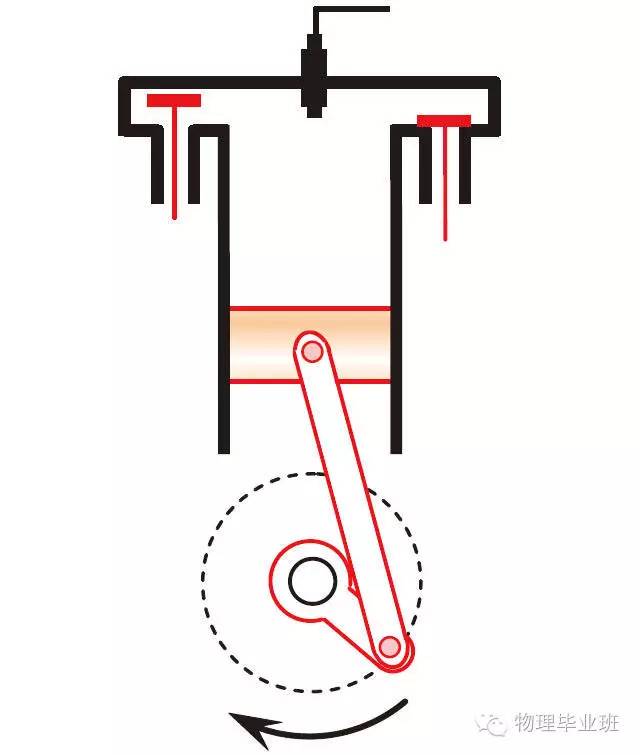

汽油机——（一个工作循环，四个冲程，曲轴转两周，对外做功一次）

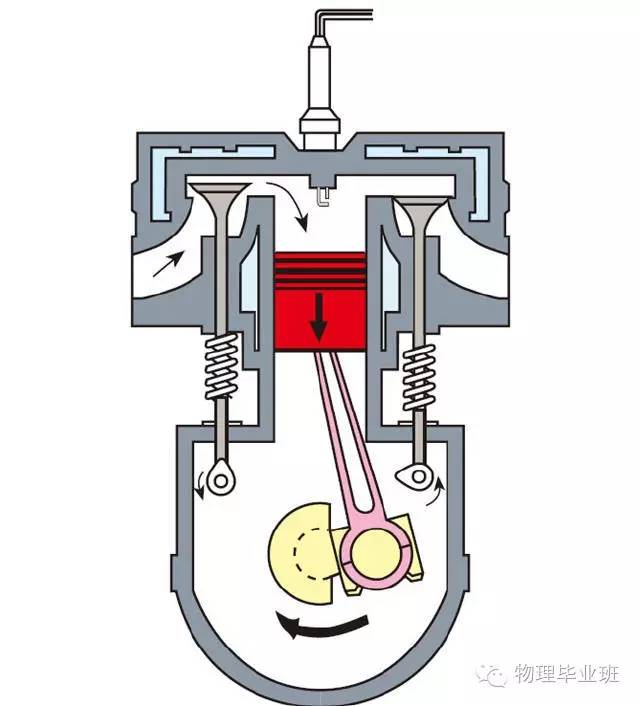

吸气冲程

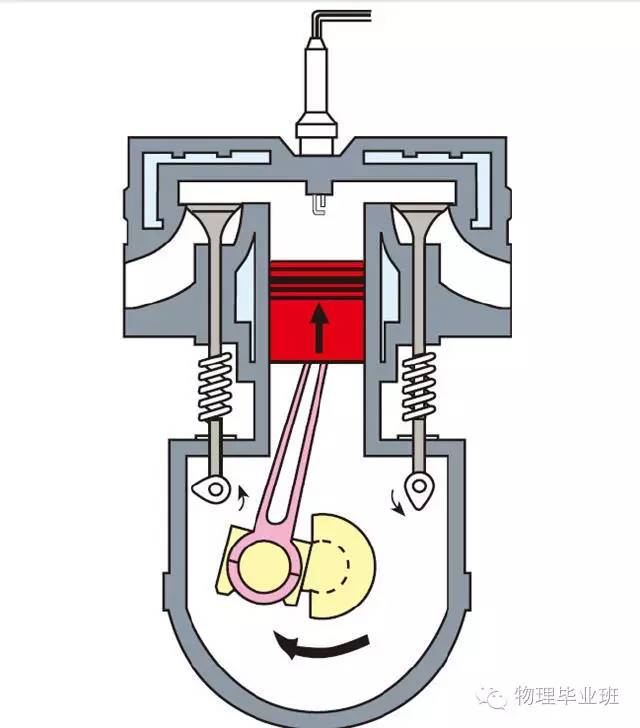

压缩冲程（机械能转化为内能）

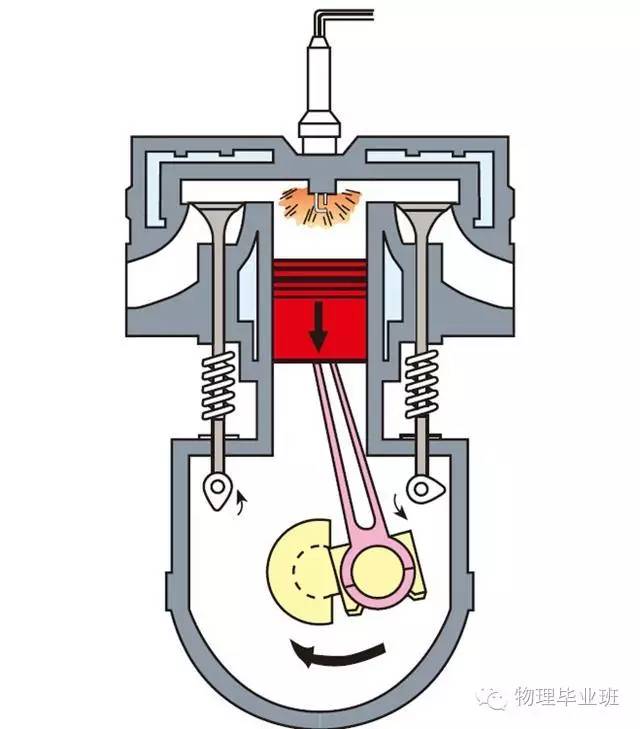

做功冲程（内能转化为机械能）——为机车提供动力
排气冲程

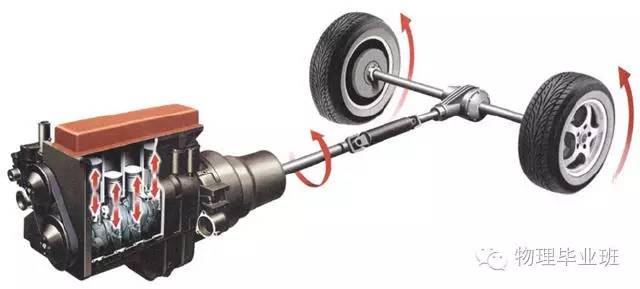

汽车的动力系统

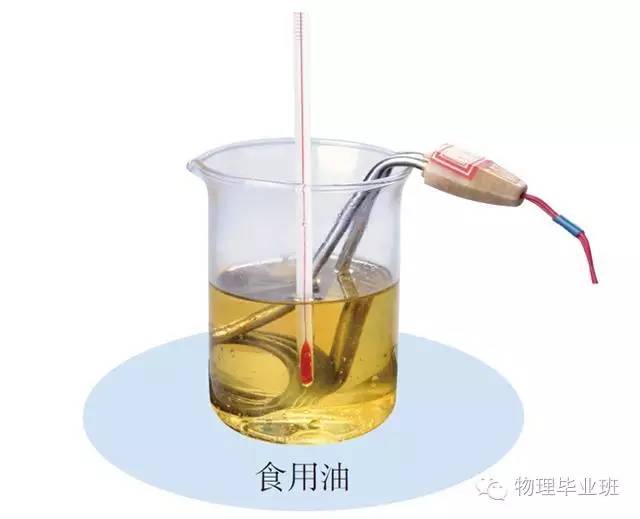

水和食用油的吸热能力
水和食用油的吸热能力

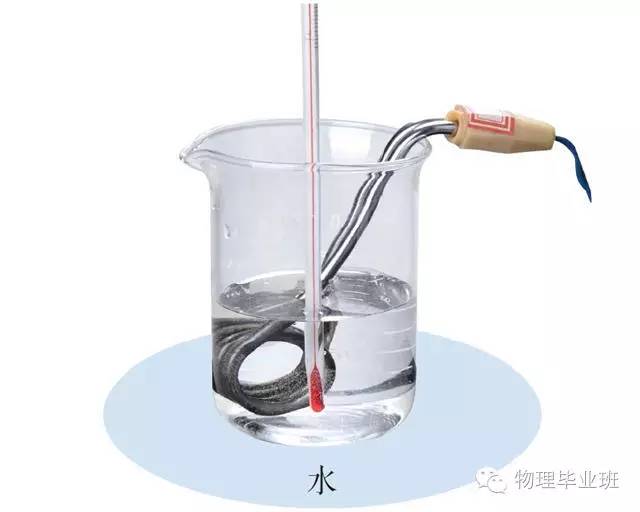

比热容实验装置
海边昼夜温差变化比沙漠中小，适于居住——（水的比热容大，同样质量的水和沙石，吸收相同的热量，水的温度变化小）
运动着的足球具有动能，运动着的分子也具有动能
弹簧形变时具有势能，互相吸引或排斥的分子也具有势能
铁水很热，冰块很冷，但它们都具有内能
为什么冬天人们常搓手？——（克服摩擦力做功，使内能增加，温度升高）

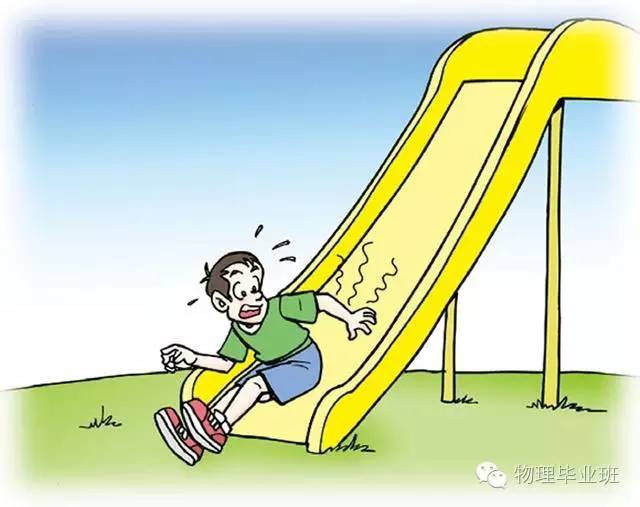

摩擦生热

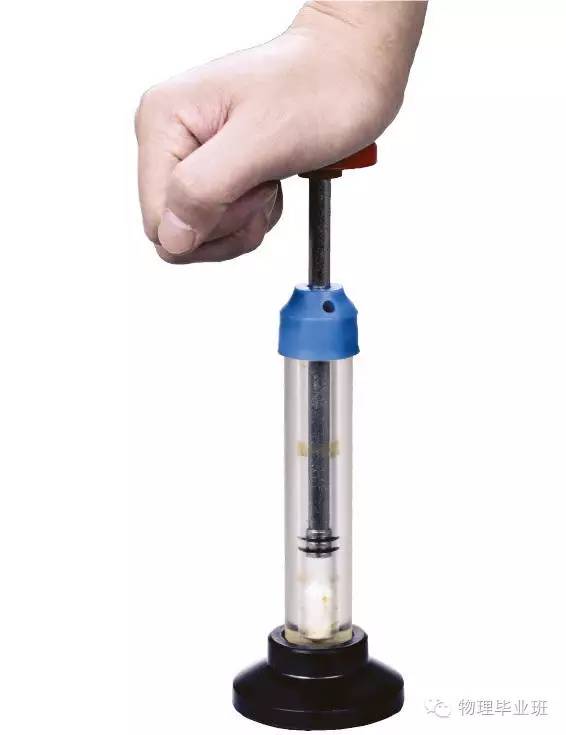

外界对内部气体压缩做功，气体内能增加，温度升高，达到*化棉硝**燃点燃烧。

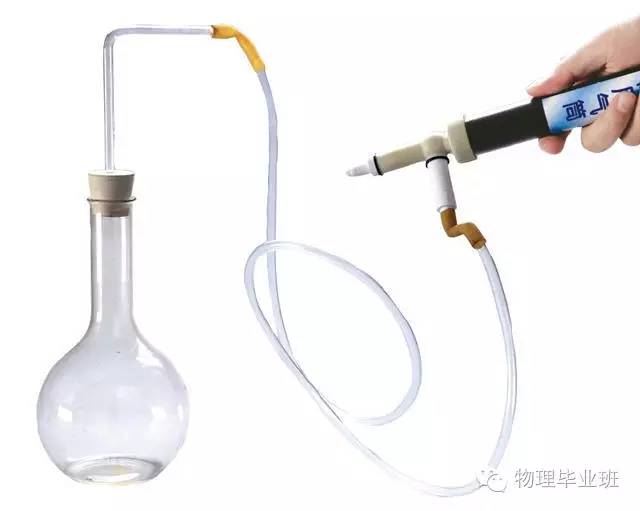

打气后活塞被喷出，并在瓶口产生“白气”——内部气体对外做功，气体内能转化为活塞的机械能，内能减小温度降低，水蒸气遇冷液化形成小液滴，即形成白气。

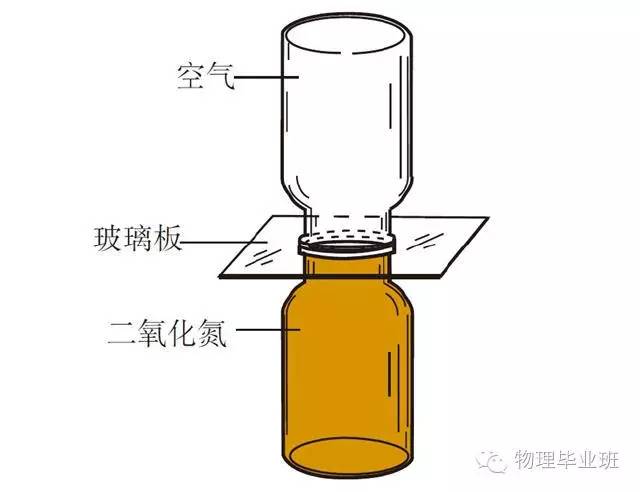

气体扩散——二氧化氮在下方是为了防止误以为是重力导致最终气体混合一色。

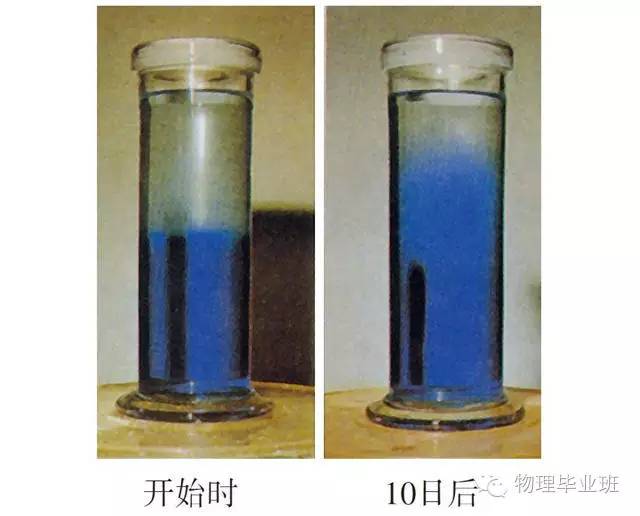

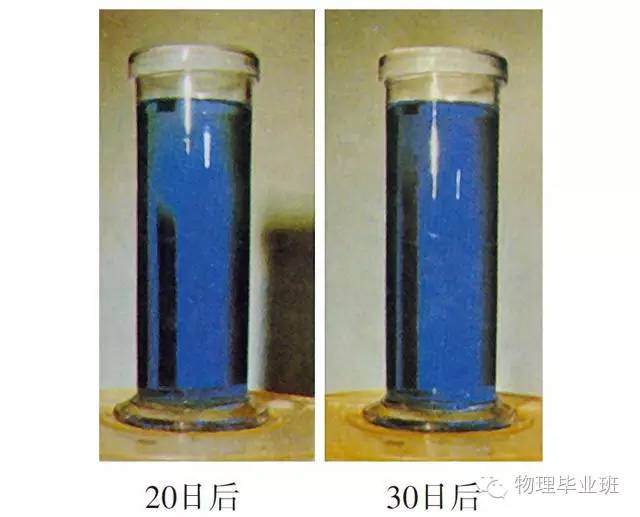

液体扩散现象——分子永不停息的做无规则运动
分子之间有引力

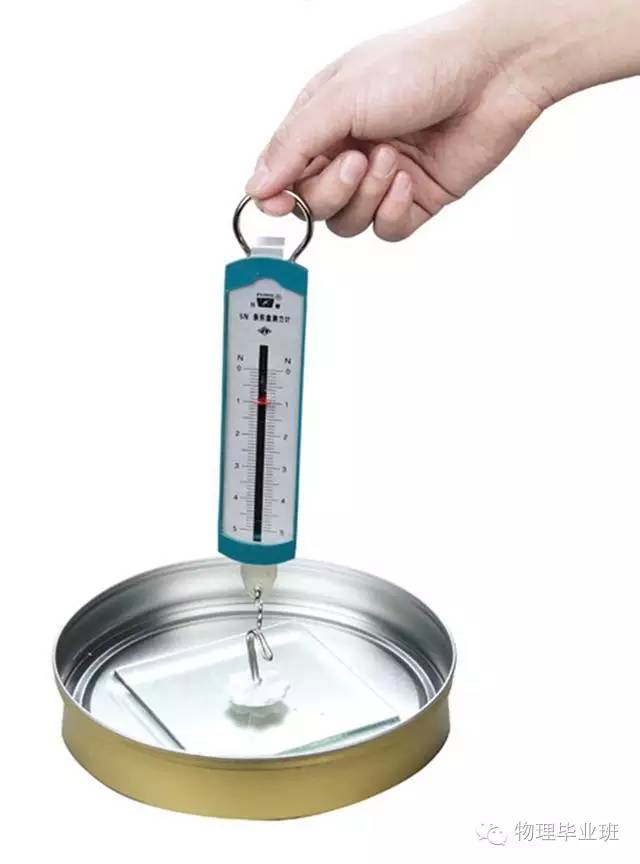

测力计的示数大于玻璃重力——水分子之间存在引力
汽车散失的热不能收集起来——能量的转化和转移都是有方向性的，是不可逆的！——所以需要节约能源！

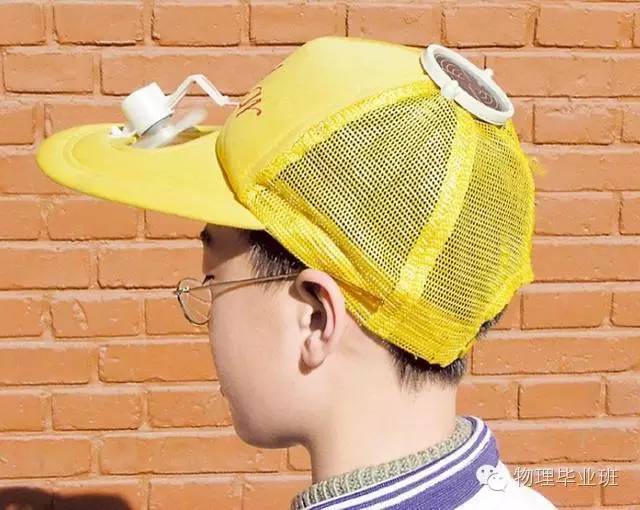

太阳能凉帽。电池板把太阳能转化为扇叶的动能。

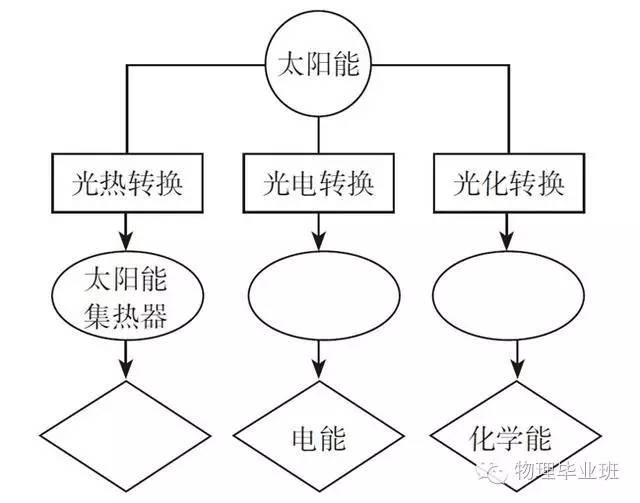

能量及其转化

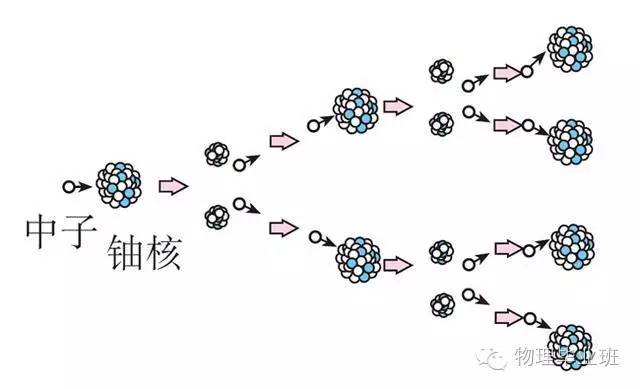

链式反应示意图——（可控式核裂变——核电站、原*弹子**）

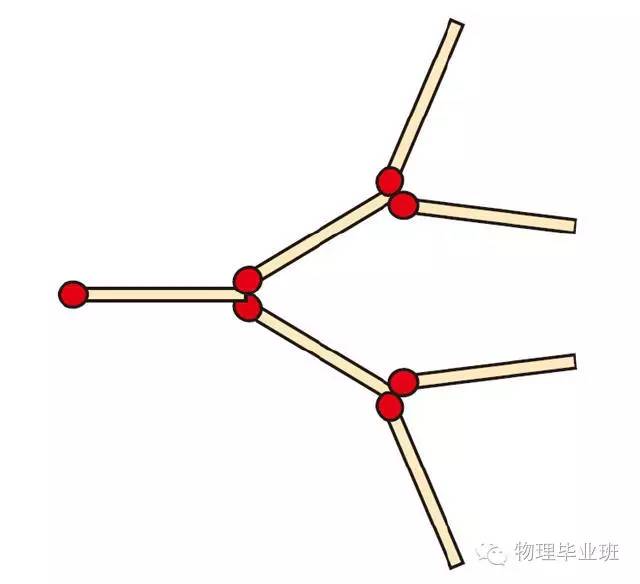

用火柴模拟链式反应

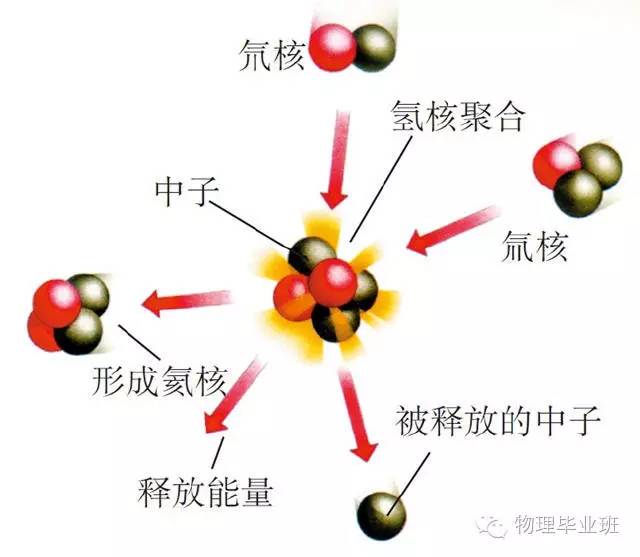

氚核、氘核在超高温下聚合成氦核，释放出核能——（核聚变）

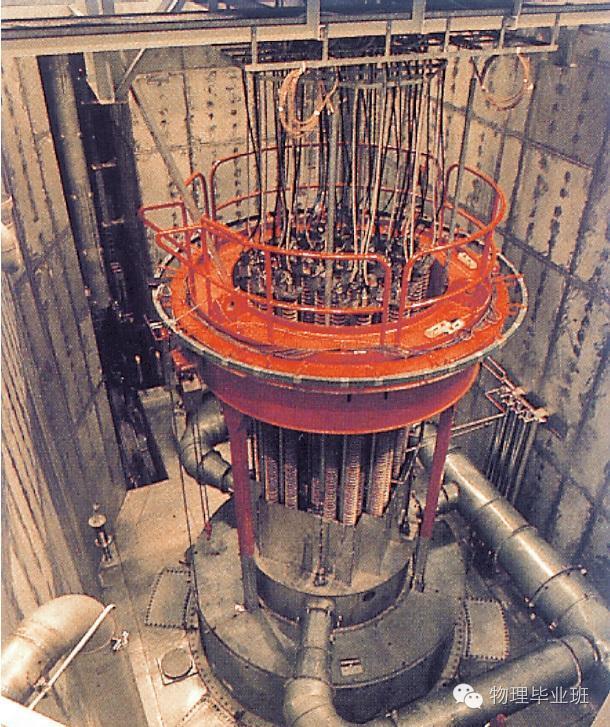

核反应堆
钻木取火——克服摩擦力做功，使物体内能增加，温度升高，达到燃点从而燃烧。
话筒——声信号转化成电信号，相当于发电机；
听筒——电信号转化成声信号，相当于电动机。

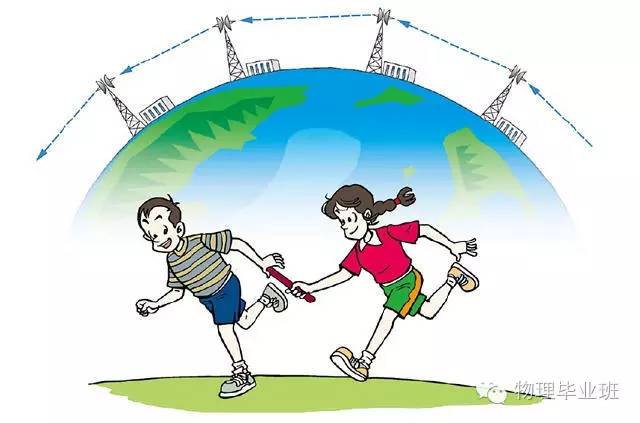

微波中继通信示意图

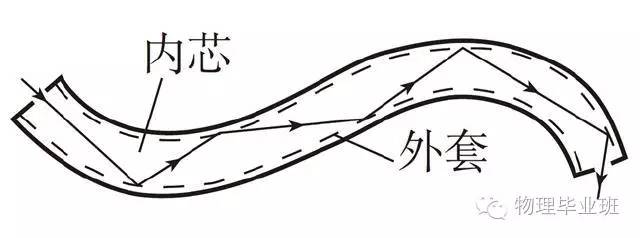

光纤通信——激光在内部发生全反射
音频、视频（相当于飞鸽传书中的书信）都加载到射频（相当于飞鸽传书中的鸽子）上发射出去。

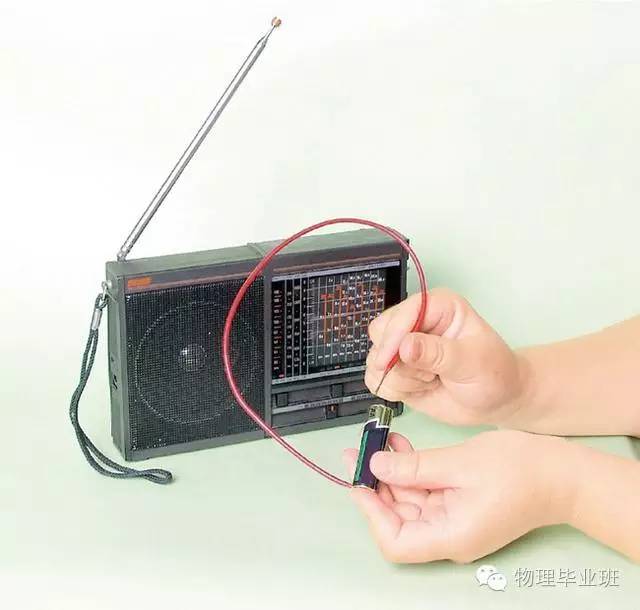

迅速变化的电流在空间产生电磁波

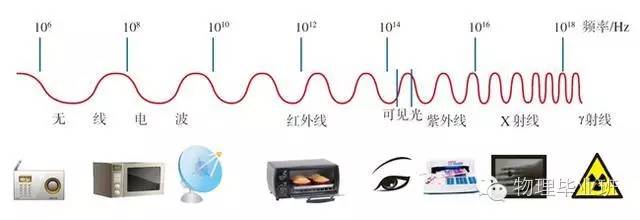

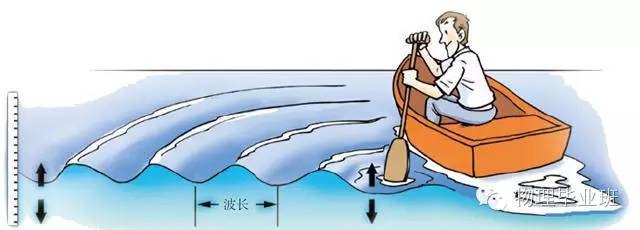

电磁波谱：（从左到右——波长从大到小）

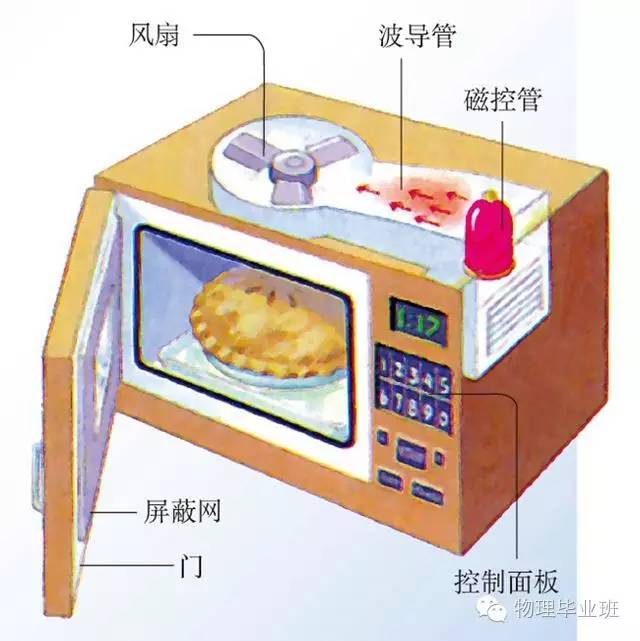

微波炉——利用微波

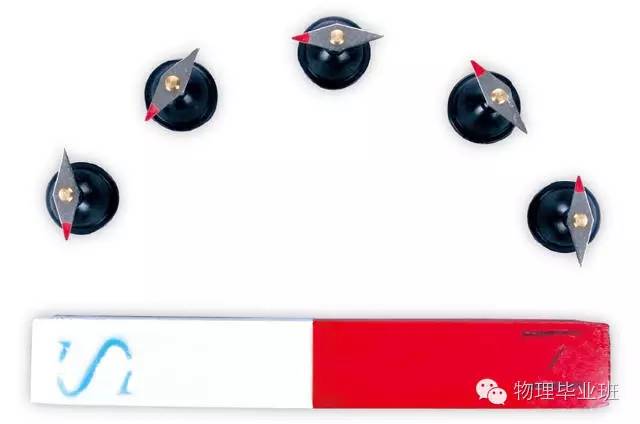

条形磁铁周围的小磁针偏转方向

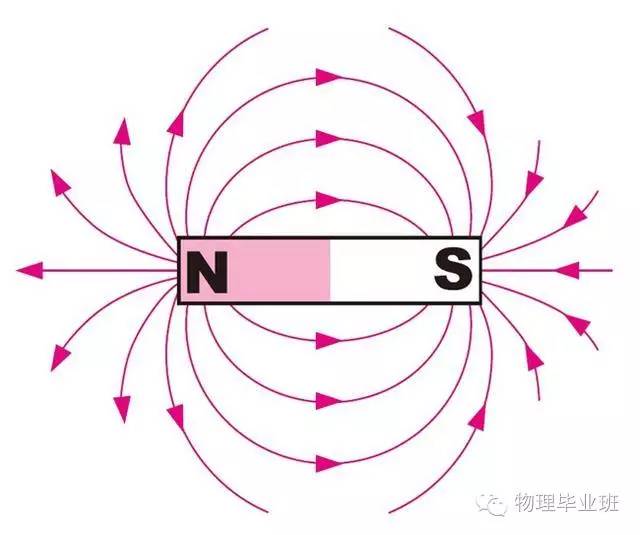

条形磁铁周围的磁感线分布图——记住！

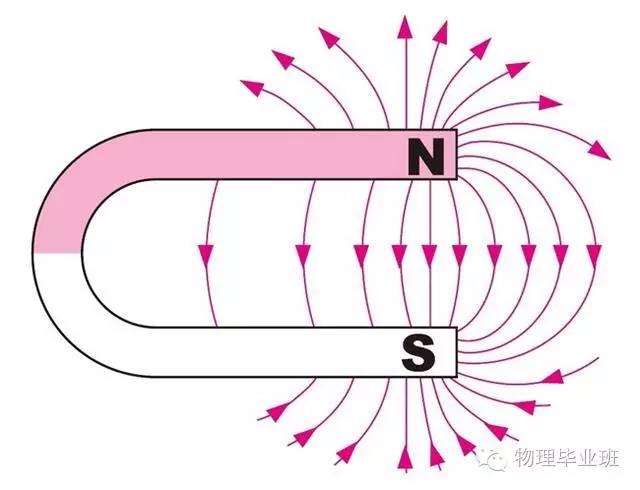

蹄形磁铁周围的磁感线分布图——记住！

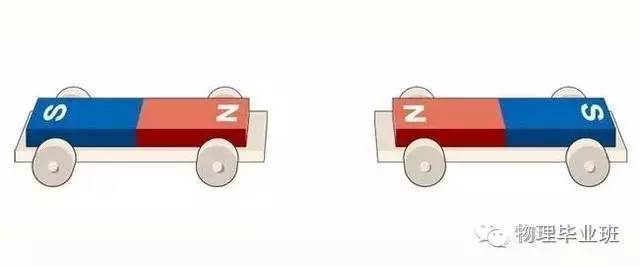

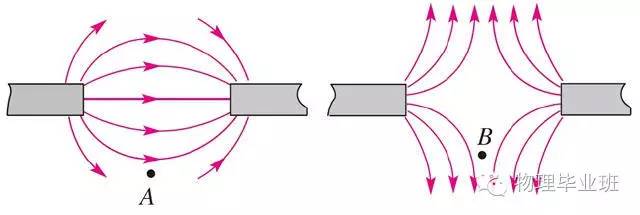

异名磁极相互吸引，同名磁极相互排斥！

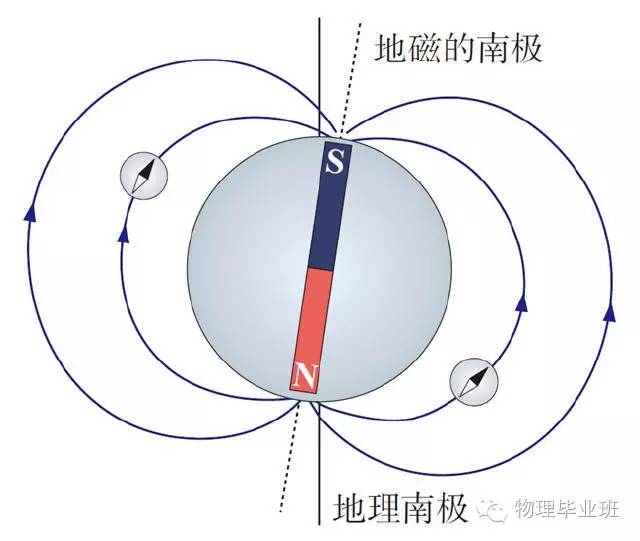

地磁场——指南针南极指南，北极指北！

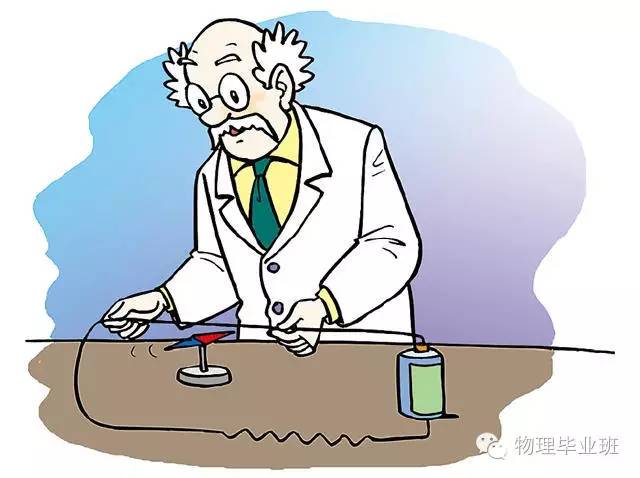

丹麦——奥斯特——发现“电流的磁效应”

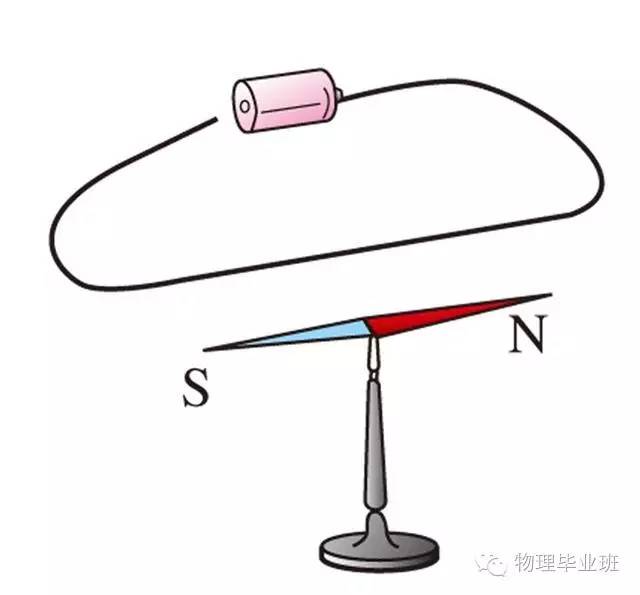

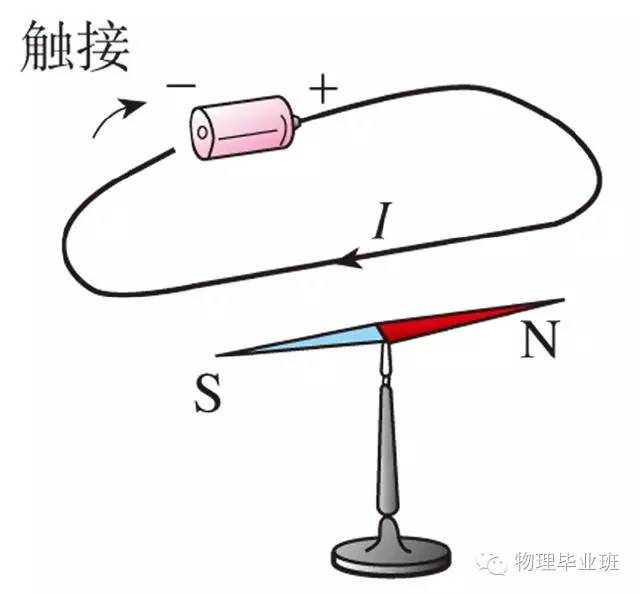

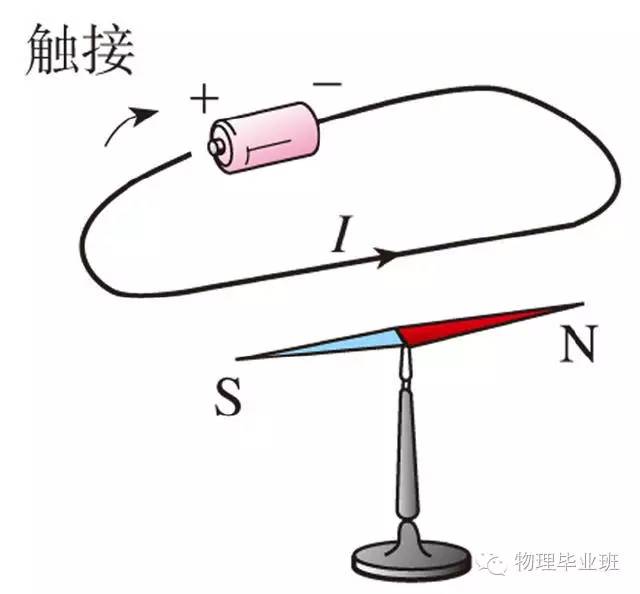

通电时，导线周围的小磁针发生偏转——通电导线周围有磁场。
断电，小磁针不偏转。
改变电流方向，小磁针偏转方向相反——通电导线周围的磁场与电流方向有关。

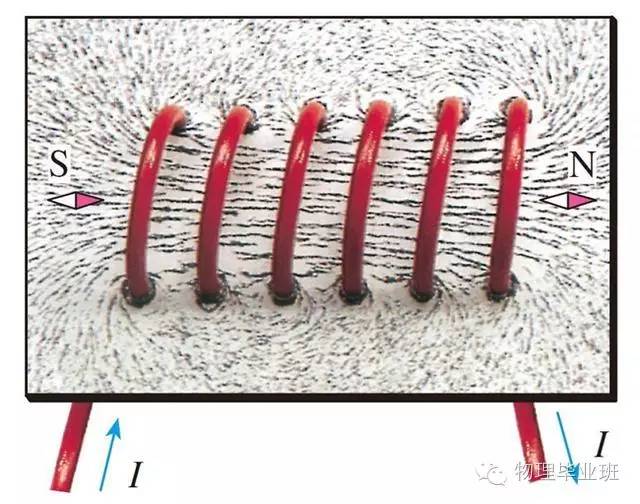

通电螺线管产生的磁场与条形磁铁周围的磁场类似。

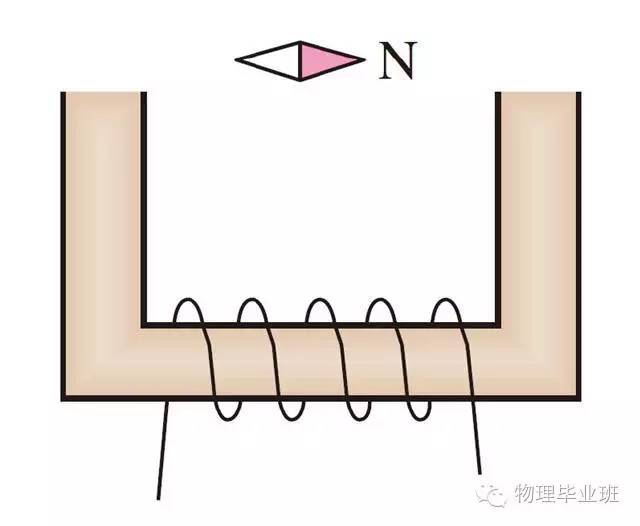

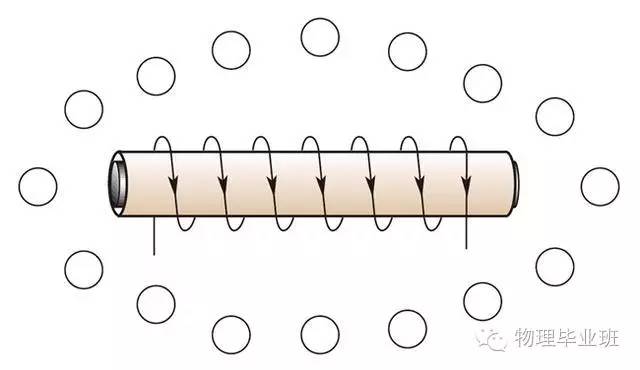

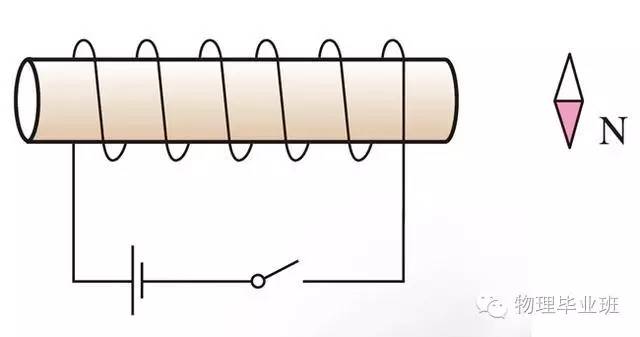

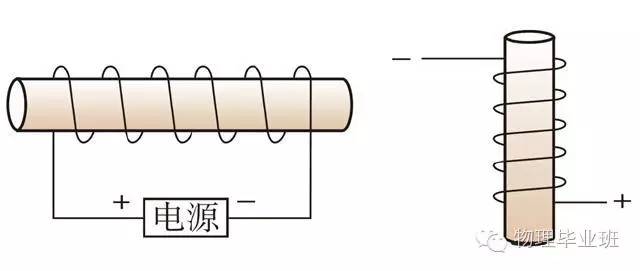

根据实验现象画出小磁针的方向（类比下图）

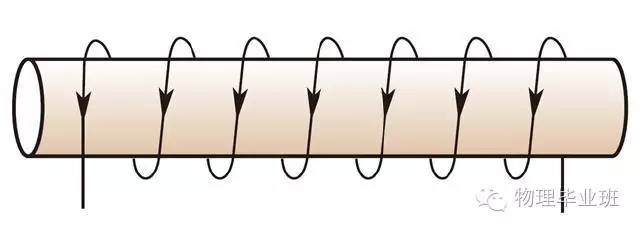

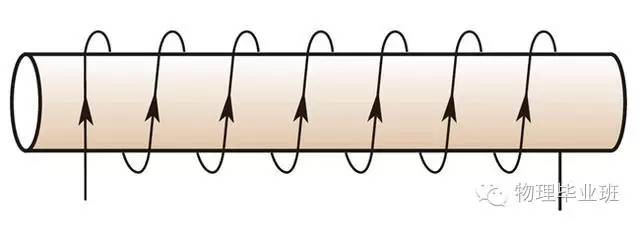

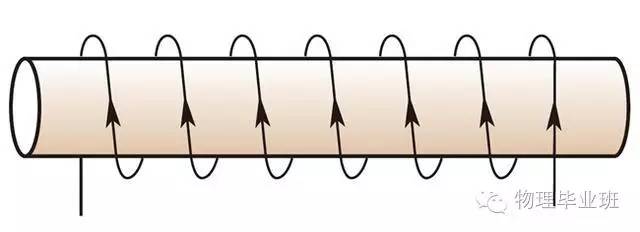

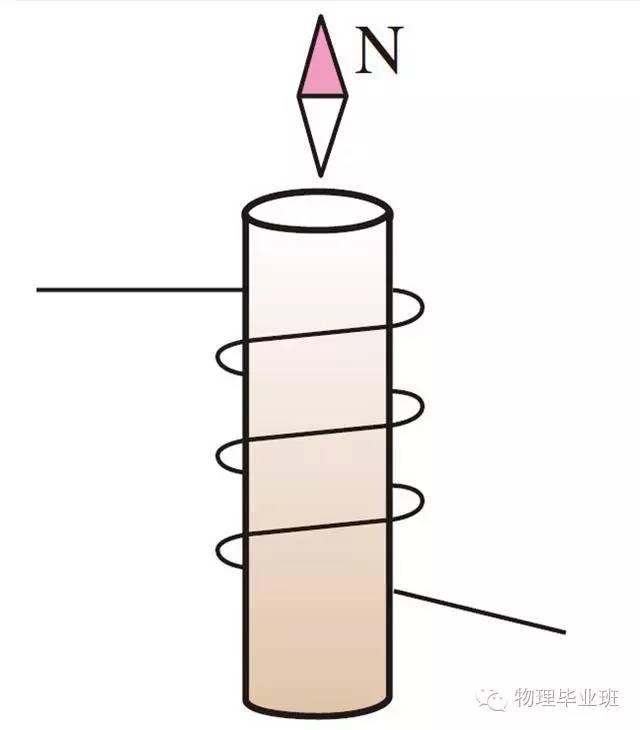

安培定则与电流及导线绕法。
安培定则与电流及导线绕法。
安培定则与电流及导线绕法。
安培定则与电流及导线绕法。

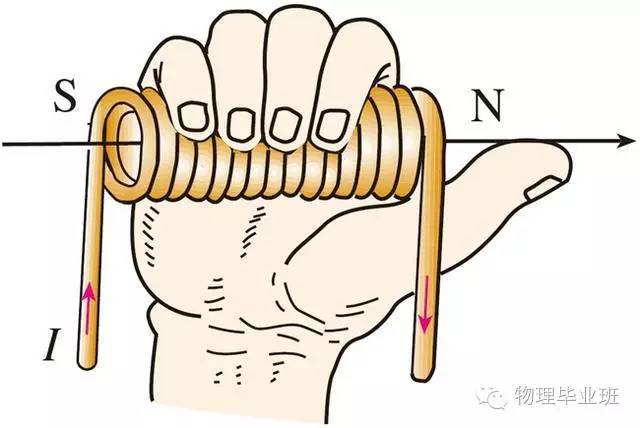

安培定则
安培定则——电流、导线绕法。
安培定则——电流、导线绕法。
安培定则——电流、导线绕法。
安培定则——电流、导线绕法。
安培定则——电流、导线绕法。
生活中的安培定则

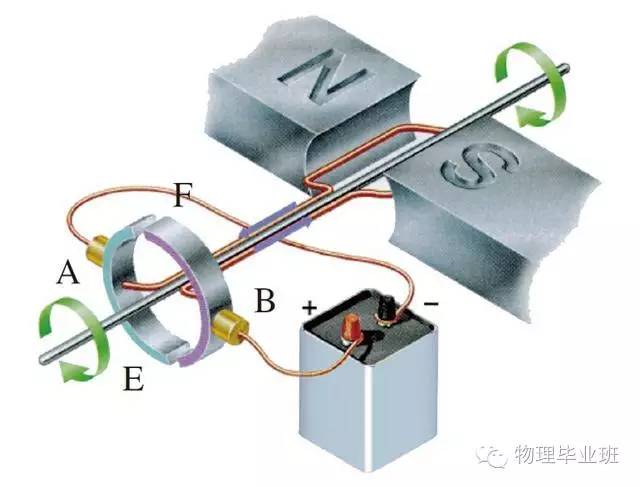

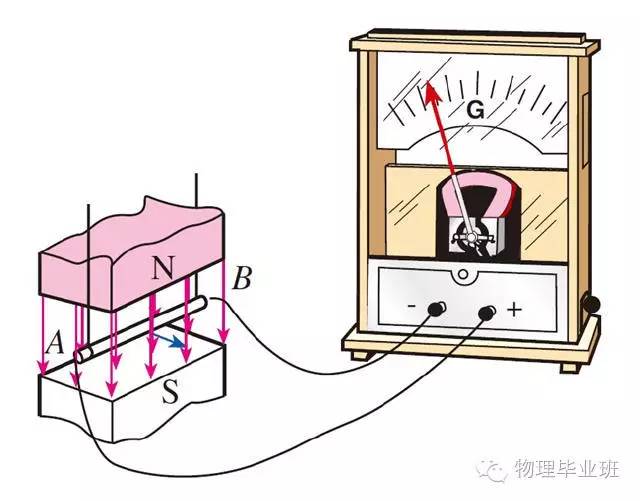

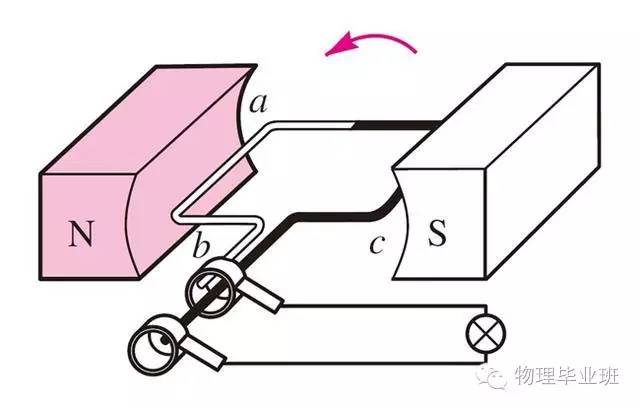

发电机原理图——无电源
发电机原理图——无电源
发电机实物图——无电源

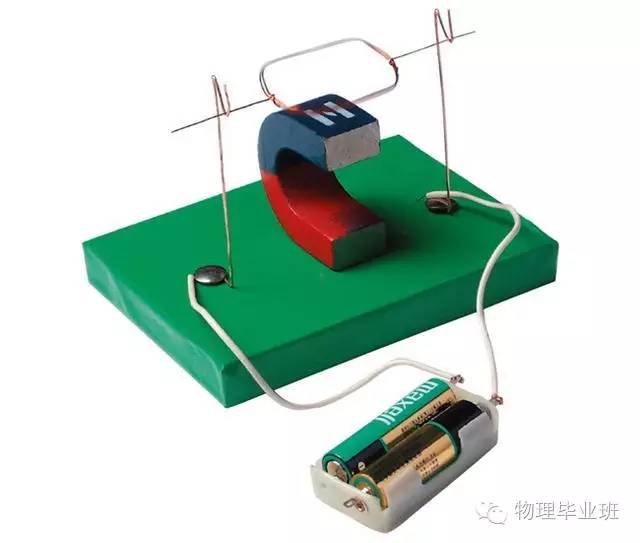

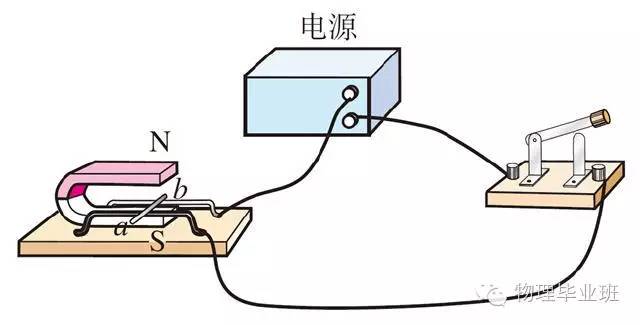

电动机原理图——有电源
电动机实物图——有电源

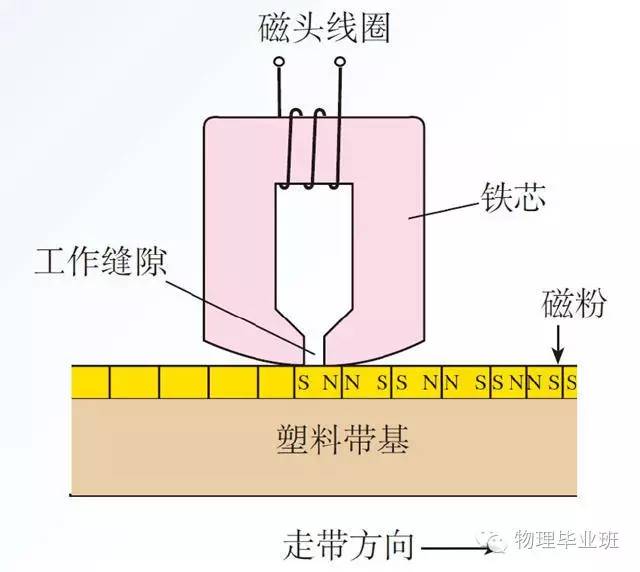

录音——磁头线圈中发生电流的磁效应（电生磁）——磁头把磁带磁化
放音——磁带把磁头磁化——磁头线圈发生电磁感应（磁生电）。

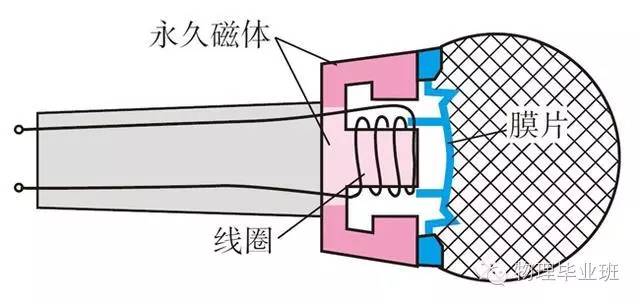

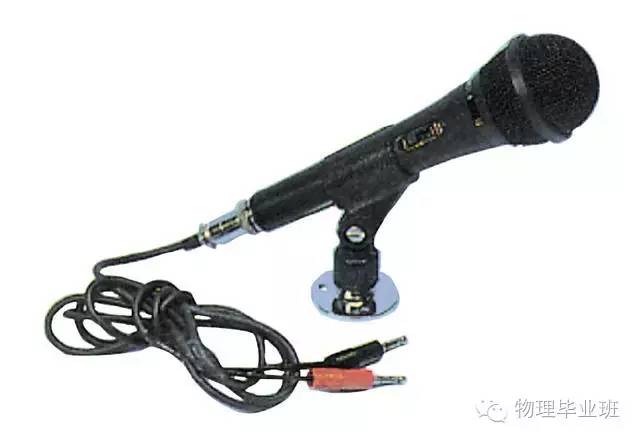

麦克风——声音强弱不同的振动引起膜片振动，使线圈振动切割磁感线，产生强弱不同并且方向不断变化的电流！

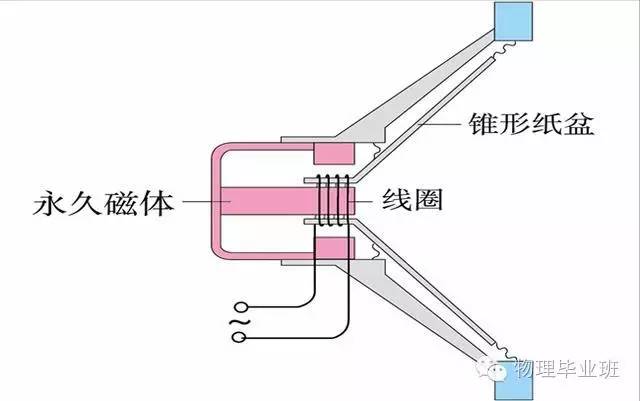

扬声器——强弱不同的方向变化的电流使线圈产生变化的磁极——同名磁极相互排斥异名磁极相互吸引，使得纸盆振动。

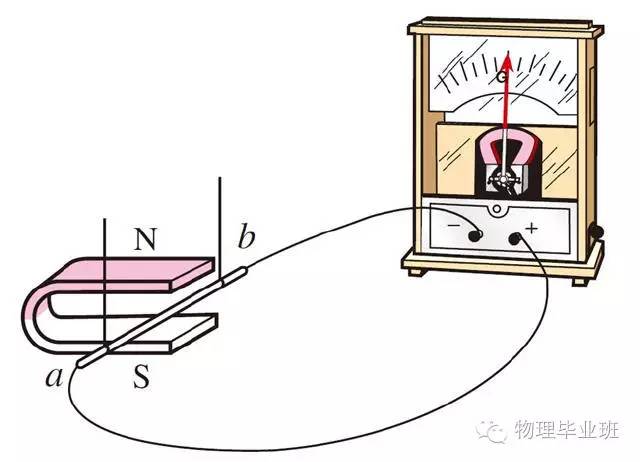

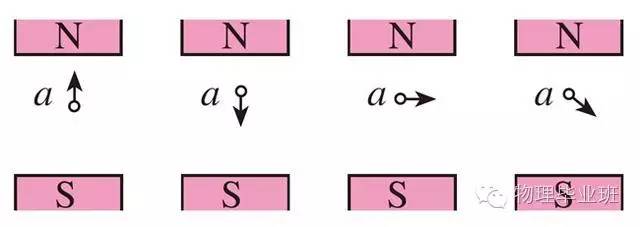

感应电流的产生条件——闭合电路的一部分导线切割磁感线（斜着切割或者垂直切割）

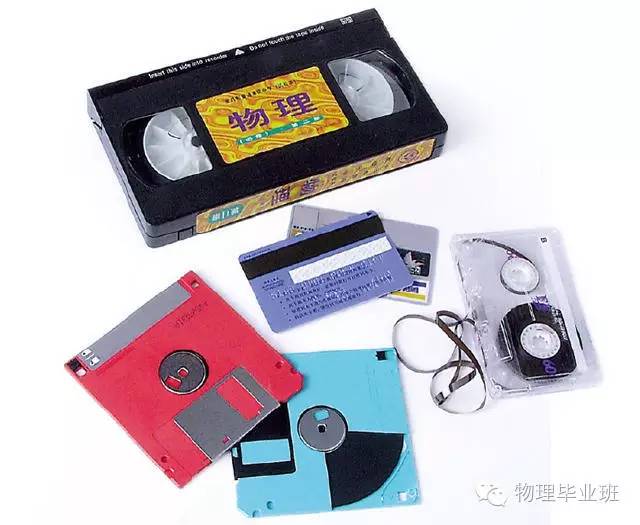

利用磁性材料记录信息的产品

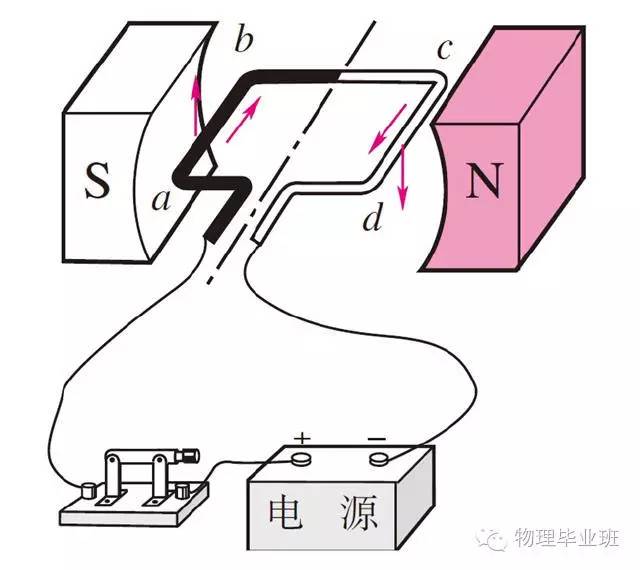

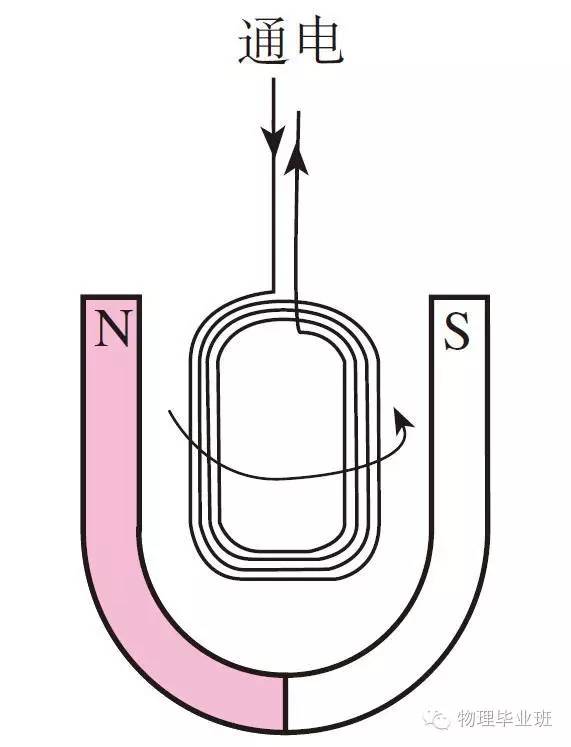

通电线圈在磁场中扭转
换向器——线圈每一次通过平衡位置时，自动改变线圈中的电流方向，使线圈持续的转动下去。
小小电动机

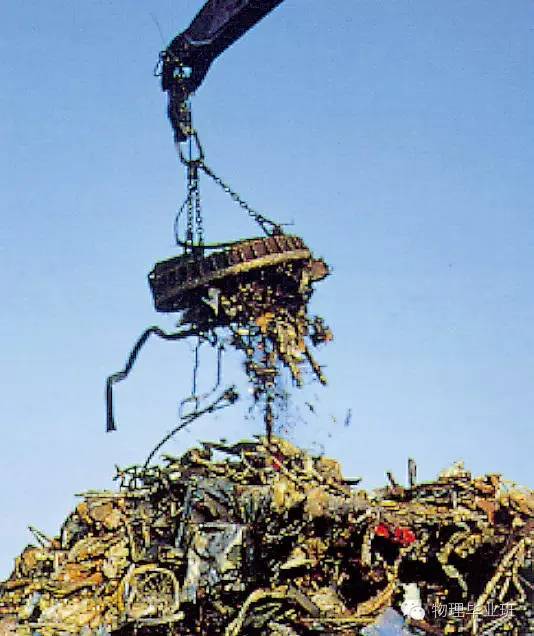

起重机原理——电流的磁效应
电磁铁比永久磁铁的优点！

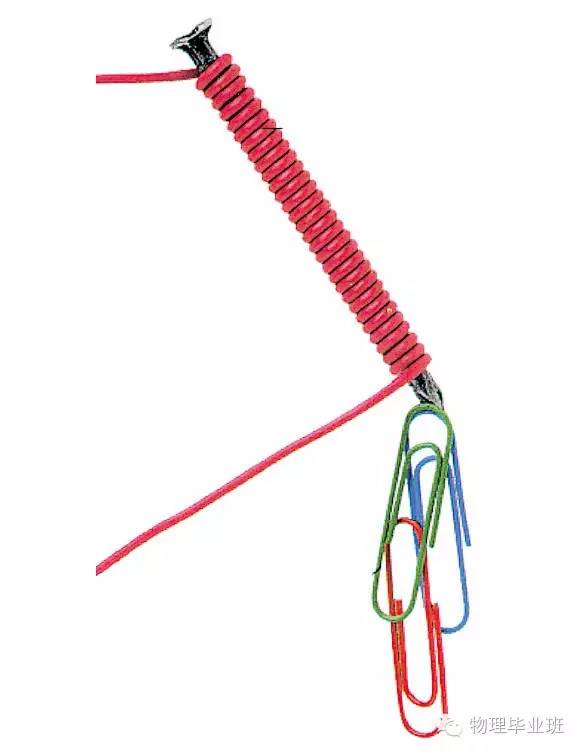

电磁铁——影响磁性强弱的因素是线圈匝数、电流大小、有无铁芯。

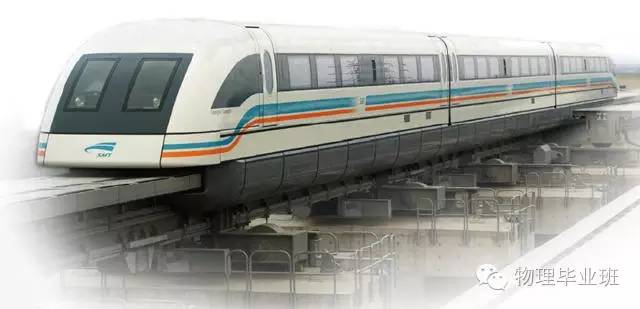

“磁体之间的相互作用”使列车悬浮

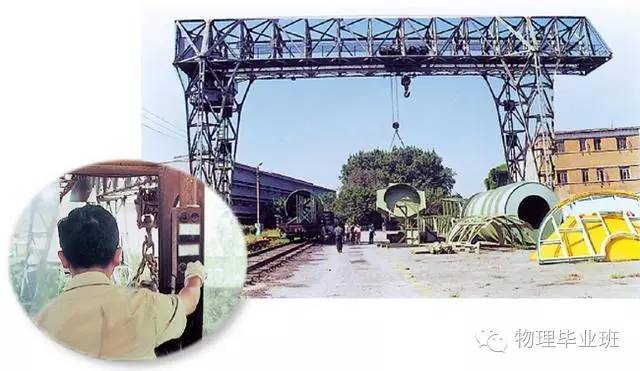

工人师傅手中的按钮只是继电器的开关

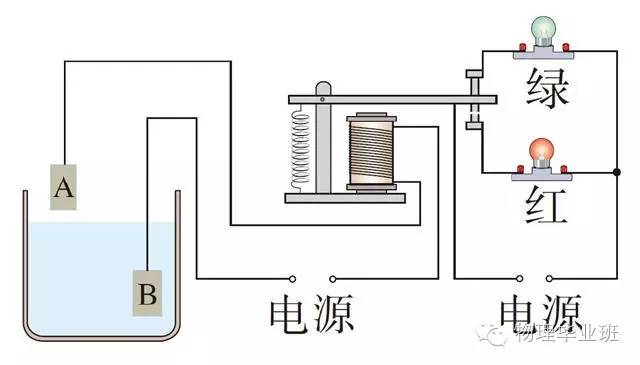

水位自动报警器

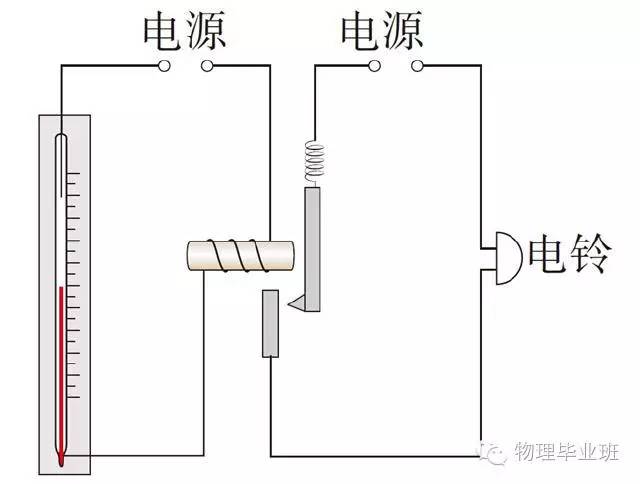

温度自动报警器
电磁继电器的构造

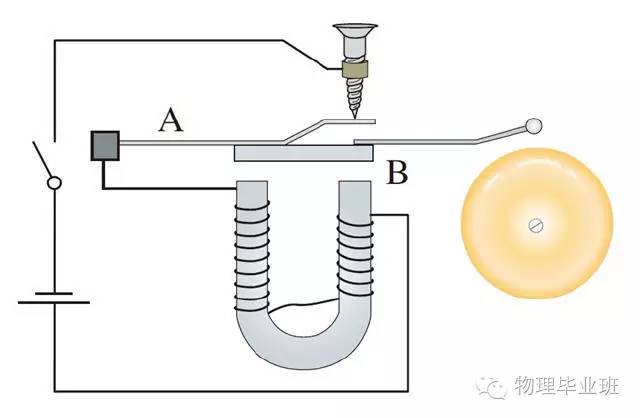

电铃

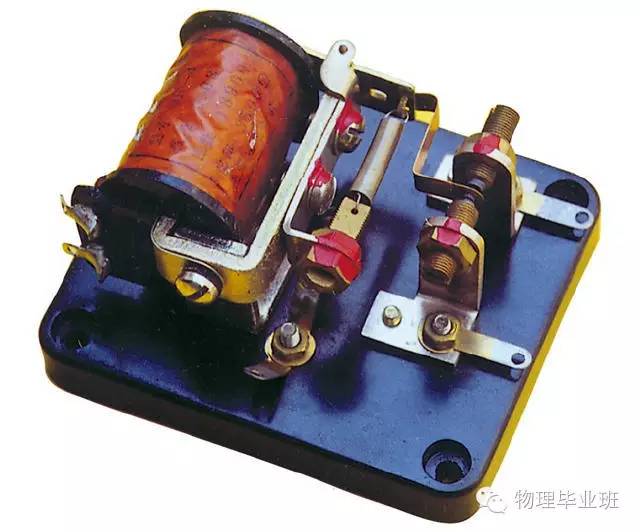

一种电磁继电器

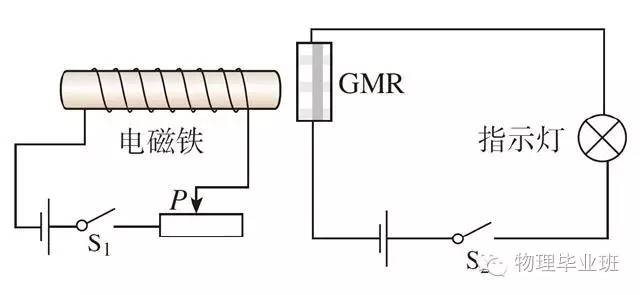

巨磁电阻——磁性增强时GMR电阻变大
高压危险

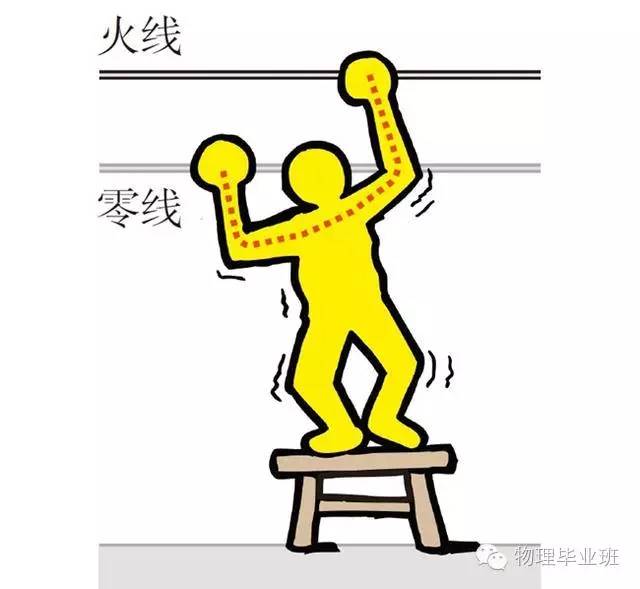

低压触电——双手触电

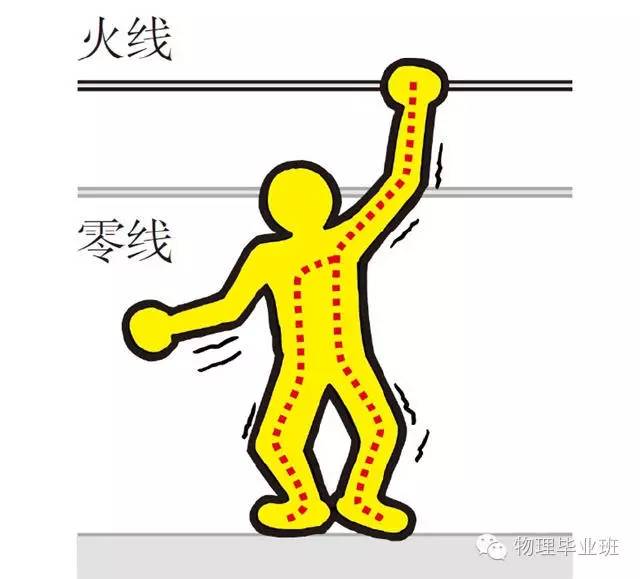

低压触电——单手触电

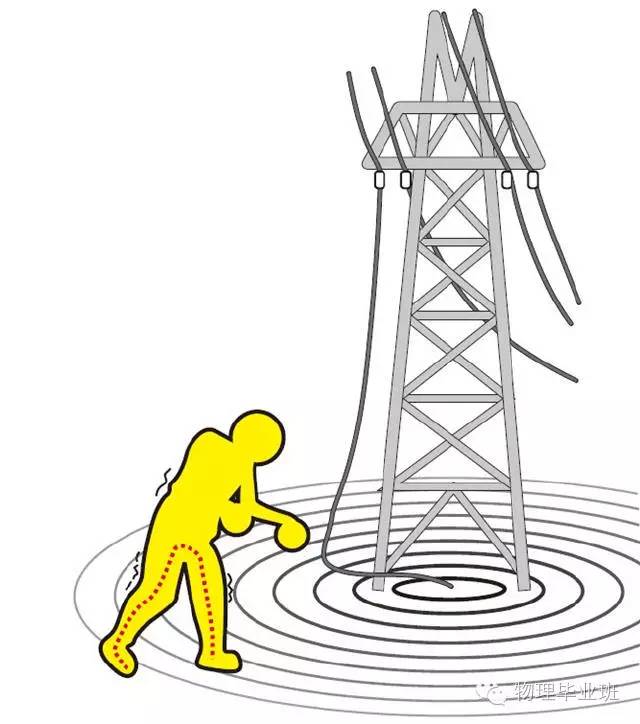

高压触电——跨步电压触电
几种容易引起触电的情况
高压输电铁塔最上面有两条防雷的导线

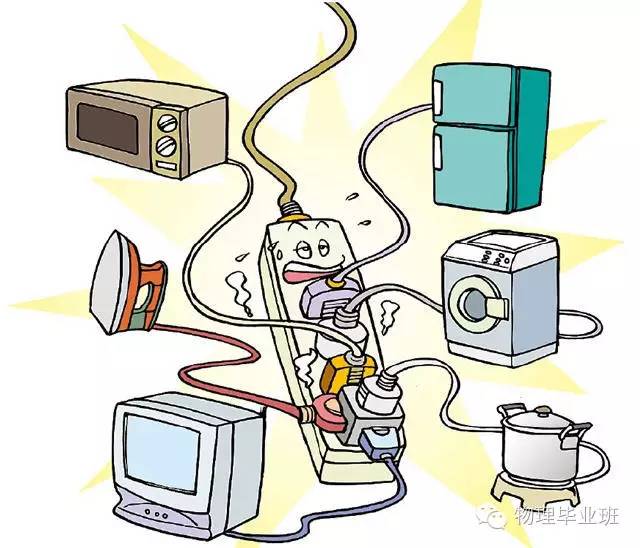

用电器的总功率过大，容易发生火灾。

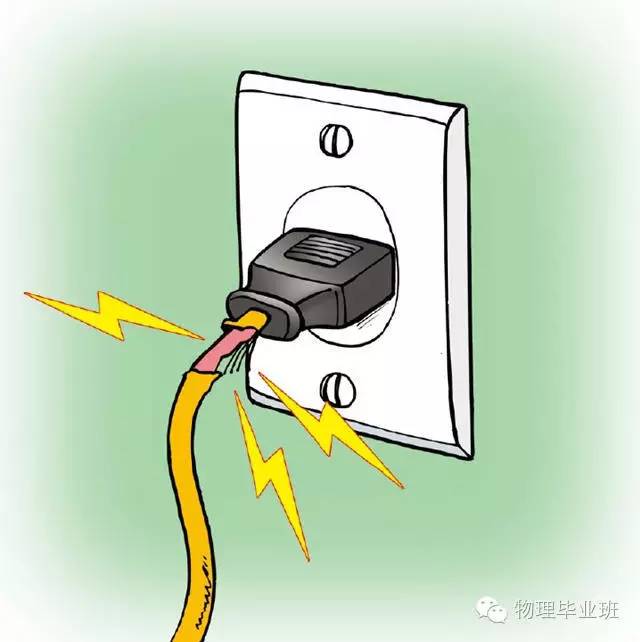

绝缘皮破损容易造成短路

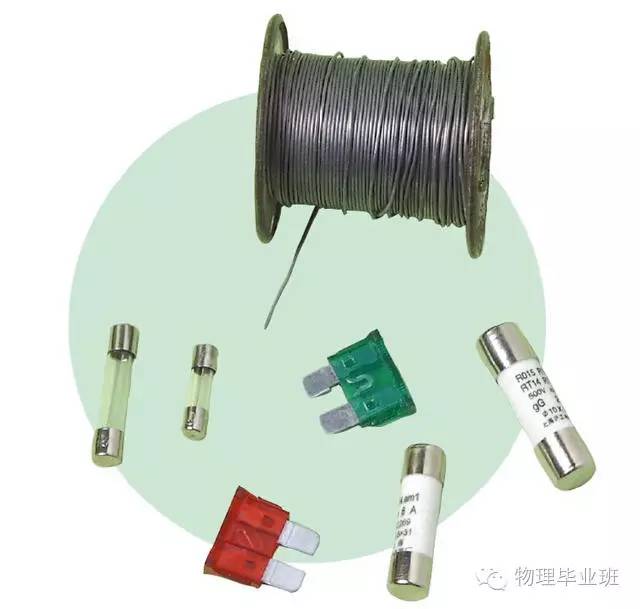

各种保险丝

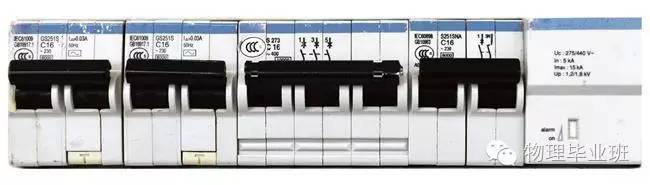

空气开关

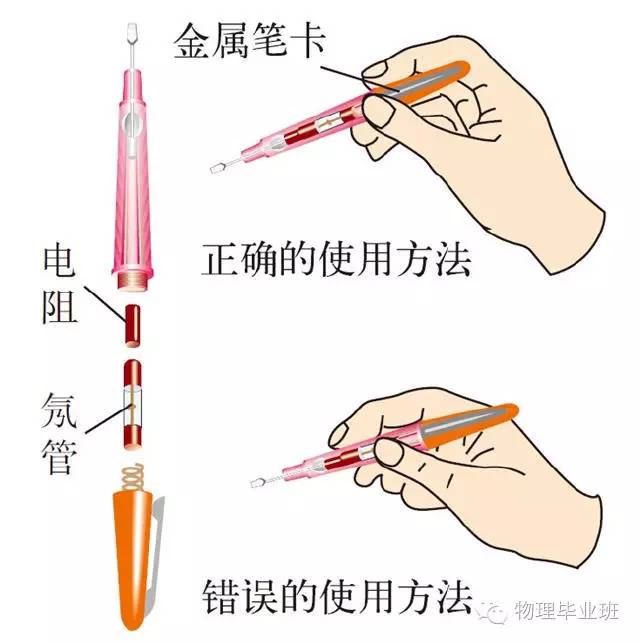

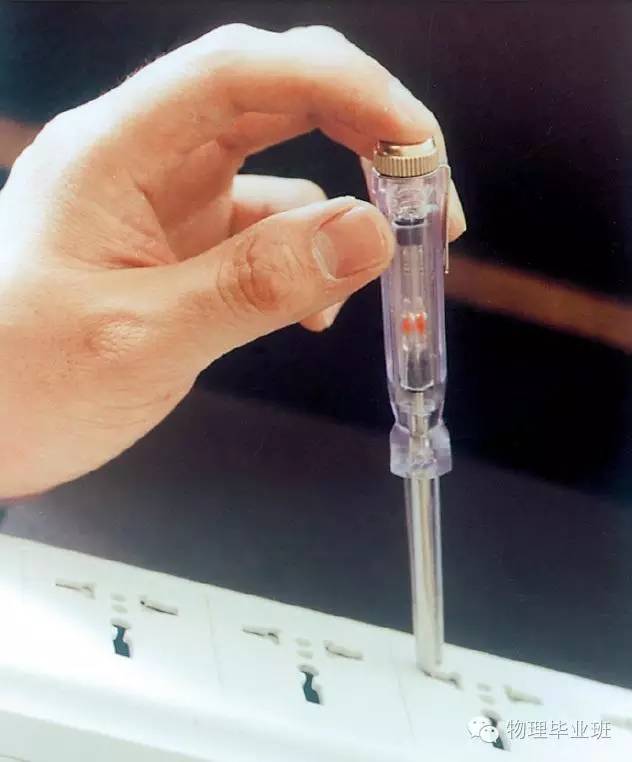

试电笔——手不能接触笔尖！必须接触笔尾金属体！
试电笔

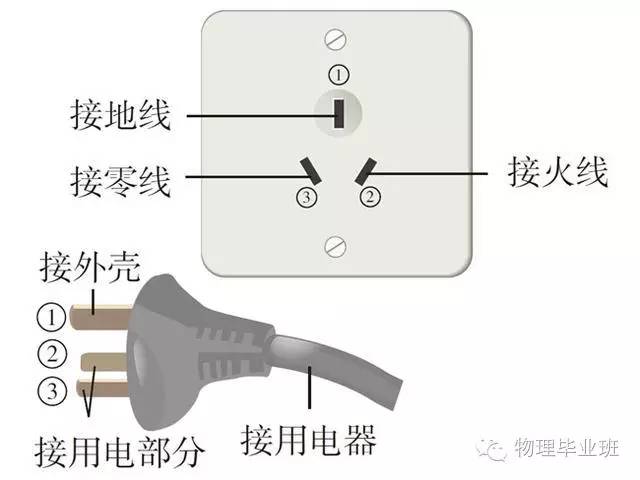

三孔插座和三脚插头
带有漏电保护器的总开关

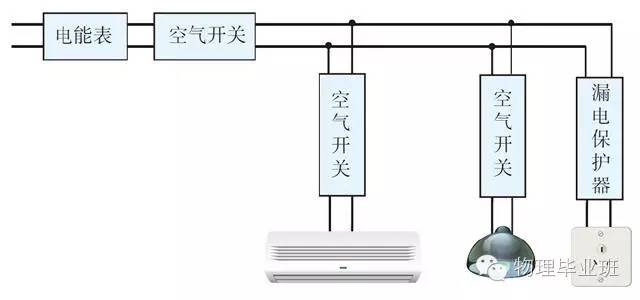

住宅户内配电系统

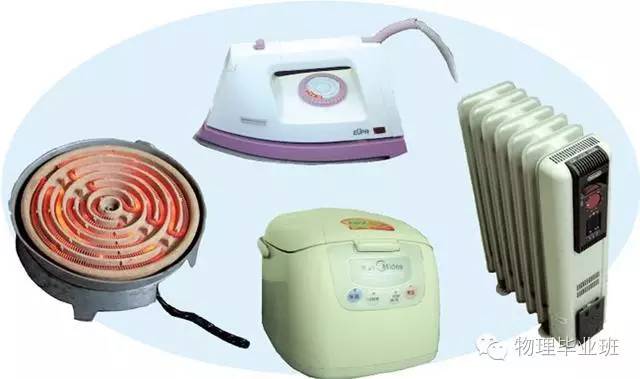

纯电阻

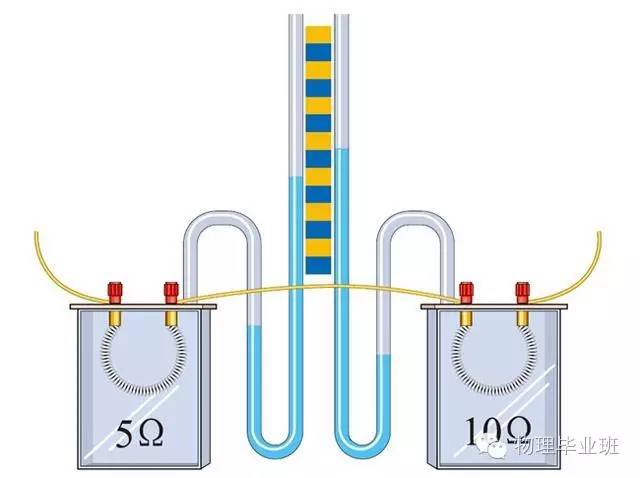

两个密闭容器中空气温度变化的快慢一样吗？

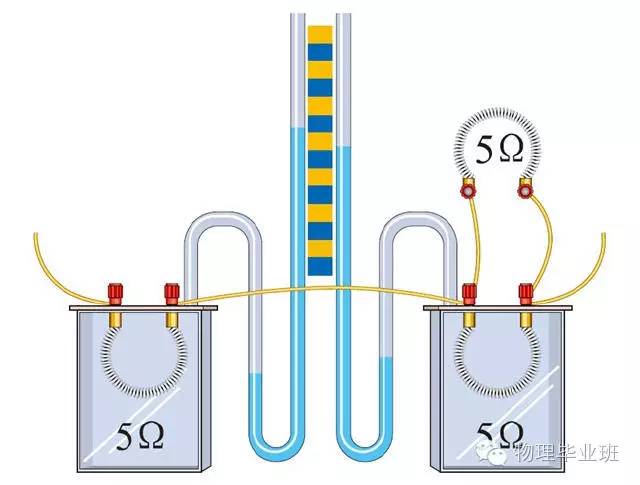

电流大小不同，产生热量的多少相同吗？
这个电路有什么错误或不妥之处吗？
1 kW·h电的作用

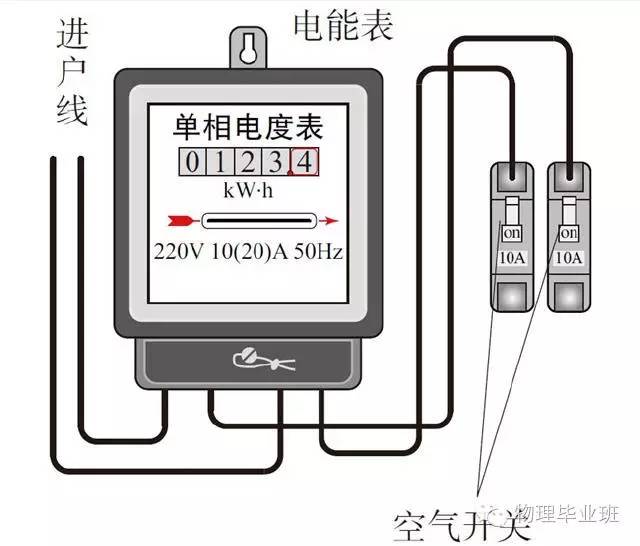

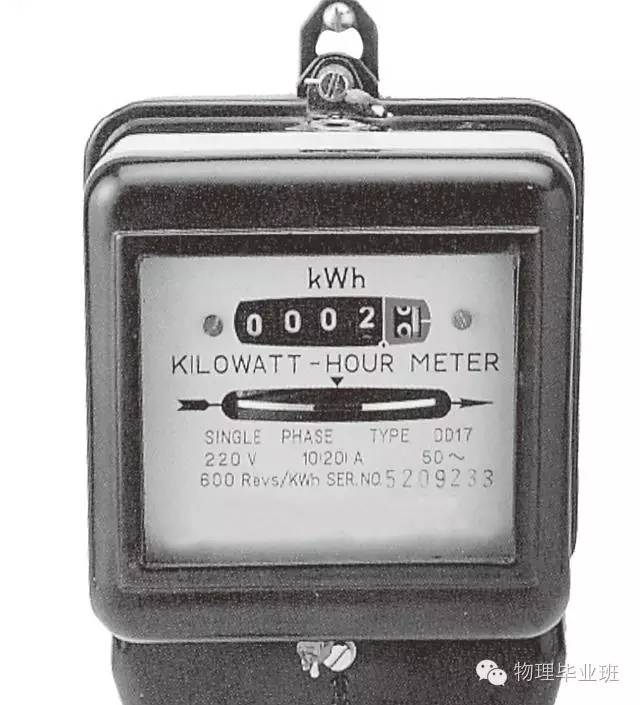

电能表

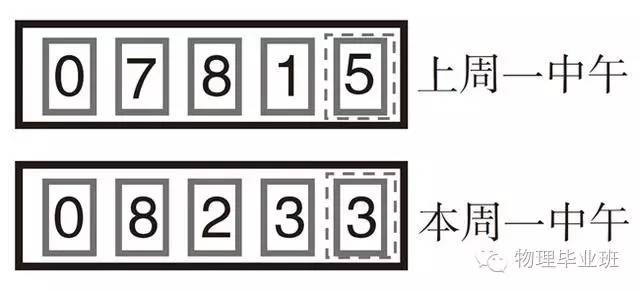

电能表——消耗电能的多少等于前后两次读数之差
