本文将主要为大家介绍思科交换机与路由器的硬件架构以及启动流程方面的知识。
一、路由器的硬件架构
1、计算系统-----CPU
2、电源系统
3、接口系统
4、存储系统
Flash：硬盘，存放iOS
RAM：内存
ROM：只读存储器
NVROM:非易失性存储器，存放配置文件即命令
说明：
①ROM的功能：启动系统，密码恢复，系统恢复或升级
组成：bootstrap程序：引导程序，用于引导加载操作系统
Rommon程序：用于做密码恢复及系统升级
POST程序：用于实现加电自检
②NVRAM的功能：存放配置文件和配置寄存器（configuration register用于影响路由器的启动流程）

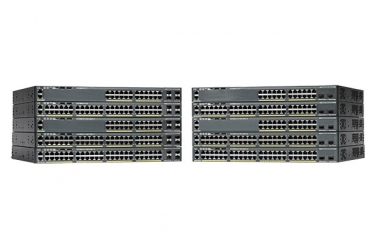

思科交换机
二、交换机的硬件架构
1、计算系统-----CPU
2、电源系统
3、接口系统
4、存储系统
Flash：硬盘，存放iOS和配置命令
RAM：内存
ROM：只读存储器
说明：
①ROM的功能：启动系统，密码恢复，系统恢复或升级
组成：bootstrap程序：引导程序，用于引导加载操作系统
switch程序：用于做密码恢复及系统升级
POST程序：用于实现加电自检

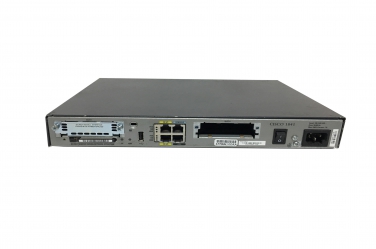

思科路由器
三、设备启动流程
（1）思科路由器的启动流程
1、加电自检POST
2、从ROM中加载并运行bootstrap启动微代码
3、查看NVRAM中的配置寄存值
4、寻找IOS映象文件（flash）
5、加载IOS映象文件（RAM）
6、寻找配置文件（NVRAM）
7、加载配置文件（RAM）
8、正常运行
（1）交换机的启动流程
1、加电自检POST
2、从ROM中加载并运行bootstrap启动微代码
3、寻找IOS映象文件（flash）
4、加载IOS映象文件（RAM）
5、寻找配置文件（NVRAM）
6、加载配置文件（RAM）
7、正常运行
交换机中没有NVRAM
