电气基本控制电路讲解

电气基本控制电路讲解之全压启动电机控制电路

一、无过载保护、无信号灯、点动操作的380V控制电路

说明：上图是通过按钮点动在机旁操作实现电机的点动转动的控制电路，

当按下启动按钮ST，其动触点闭合，电源L1→保险FU1→1号线→启动按钮ST→3号线→接触器KM线圈→2号线→保险FU2→电源L3，接触器线圈两端构成380V工作电压，接触器吸合。接触器三个的主触点同时闭合，电机得电转动。

当松开ST，接触器线圈断电，接触器三个主触点断开，电机断电停止。

实物接线如下图所示：

二、一次保护，通过按钮启停的220V控制电路

说明：一次保护，通过按钮启停的220V控制电路

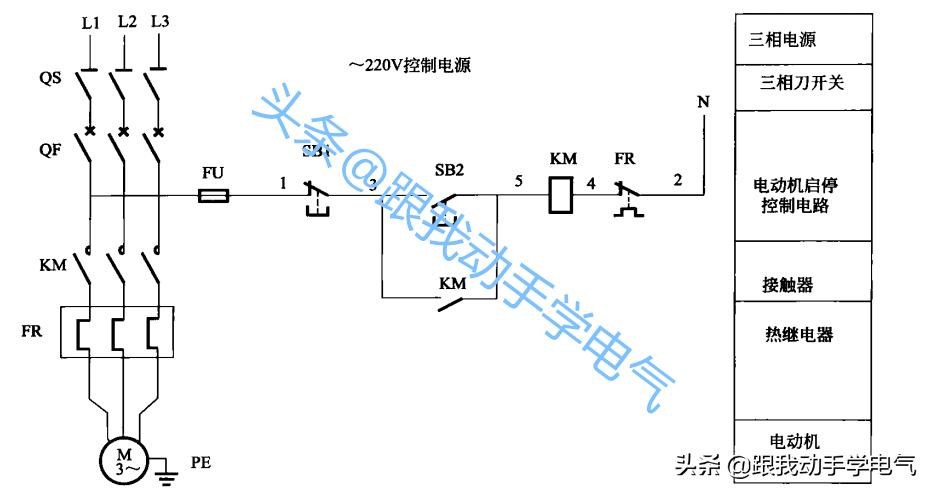

当按下启动按钮SB2，其动触点闭合，电源L1→控制回路保险FU→1号线→停止按钮SB1→3号线→启动按钮SB2→5号线→接触器KM线圈→4号线→热继电器FR→零线N，接触器线圈两端构成220V工作电压，接触器吸合。接触器三个的主触点同时闭合，电机得电转动。同时接触器的常开触点闭合形成自保电路。

当按下停止按钮SB1，接触器线圈断电，接触器三个主触点断开，电机断电停止。

实物接线如下图所示：

三、有状态指示灯的220V控制电路

说明：这个比前一个只是多状态灯，主要简单说明下状态等的接法，

当控制回路接通，接触器KM线圈得电，KM的常闭触点断开，停止状态灯熄灭，KM的常开触点闭合，运转状态灯亮。

当按下停止按钮或FR过载保护，则接触器KM线圈断电，KM的常开触点断开，常闭触点闭合，停止状态灯亮。

前段时间主要是发了一些PLC相关的文章，很多人给小编私信问的都是电气基础相关的知识，我在这里想说的是对于一些电气新人，不要想着一口吃成胖子，想把PLC弄明白，首先就是要电气基础要扎实，一步步积累经验。

我会持续更新一些常见的控制电路图及控制说明，希望能通过我的这一系列文章能对电气新人有一些帮助。
