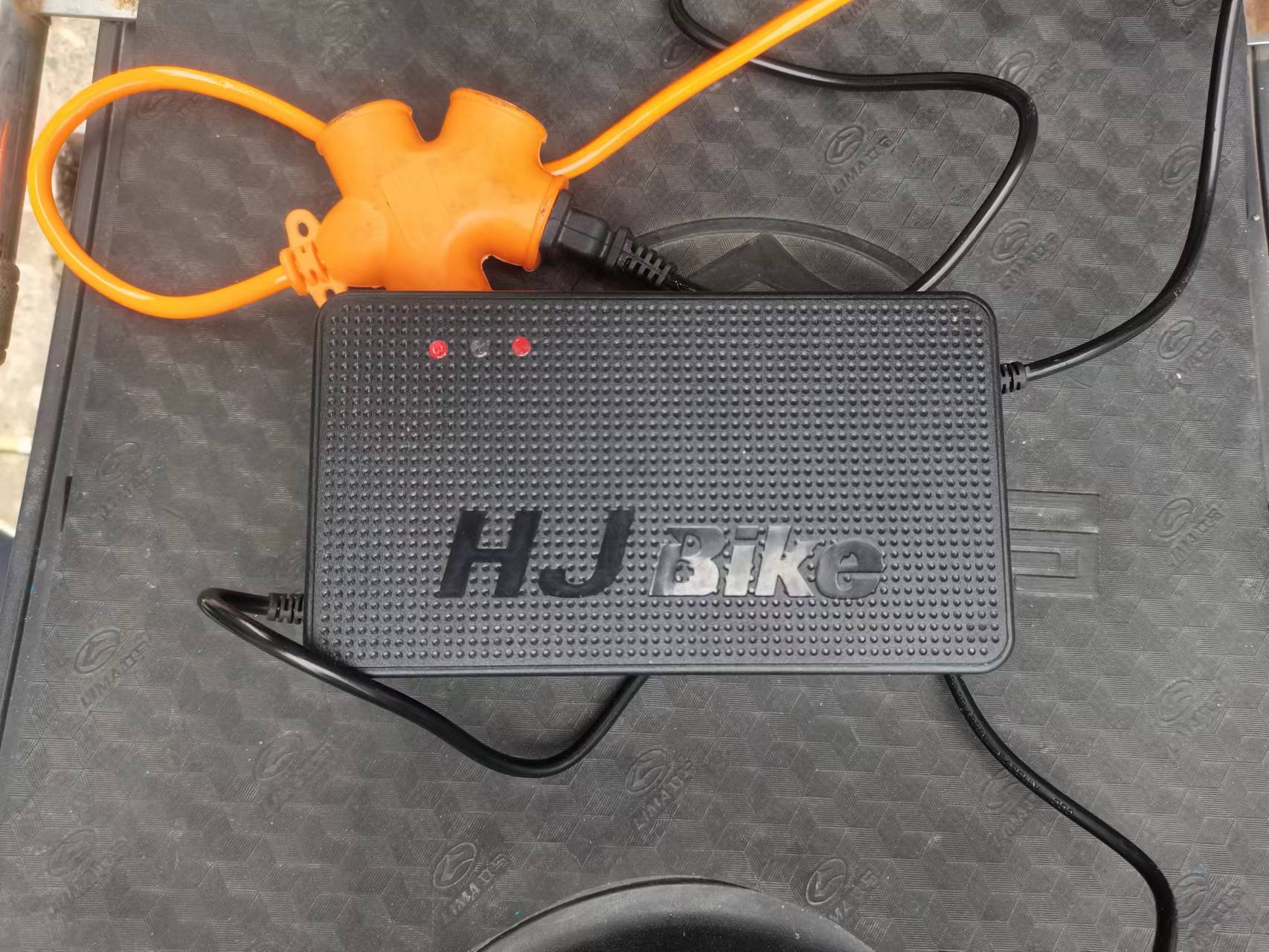

放了几天的电瓶车今天 去充电。发现电瓶车充电器的充电状态指示灯（红灯）不亮（灰色状态），不充电。用万用表直流200V档测得输出端无电压（充电器额定电压60V）。如图一、二。
图一
图二

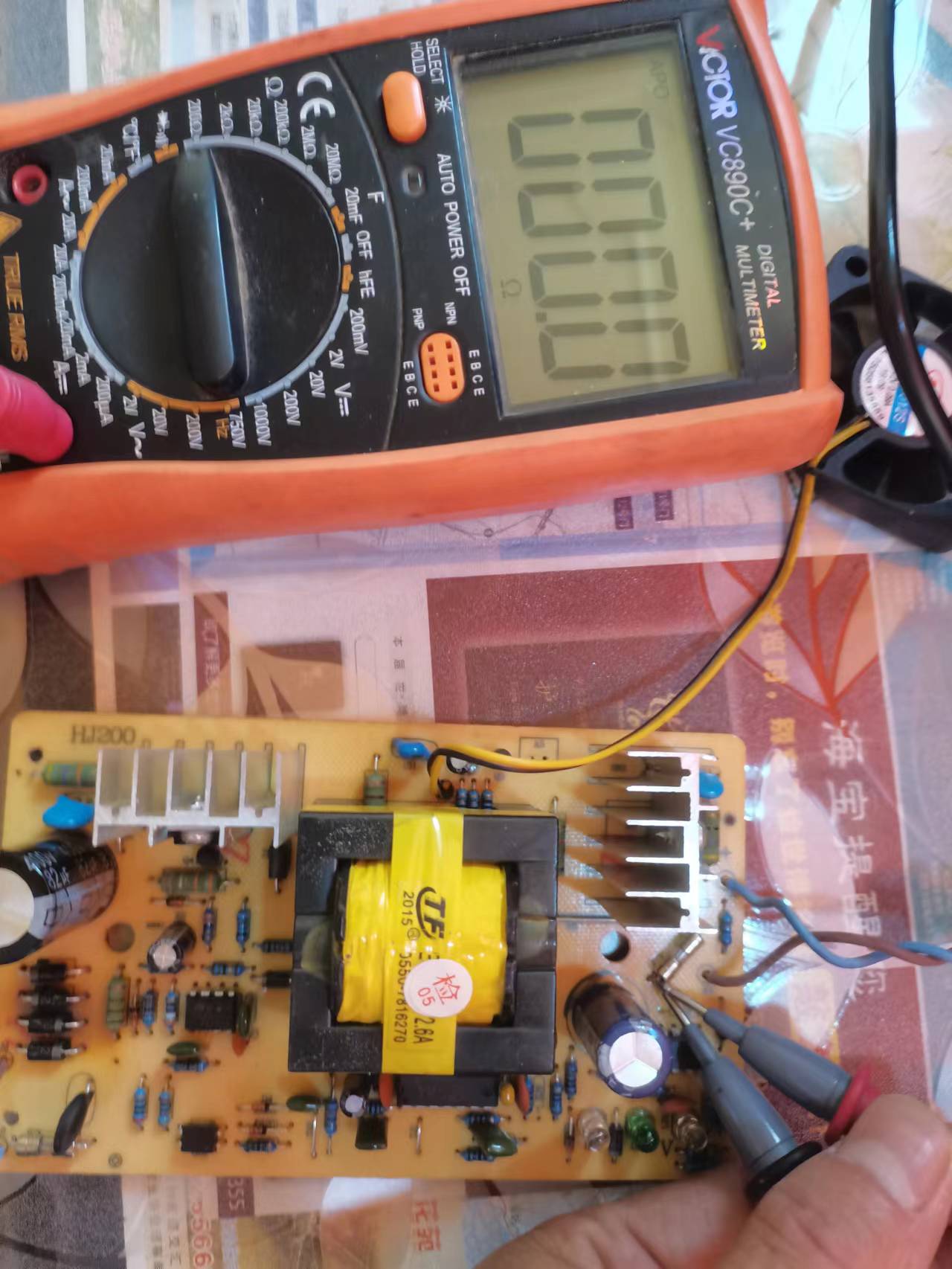

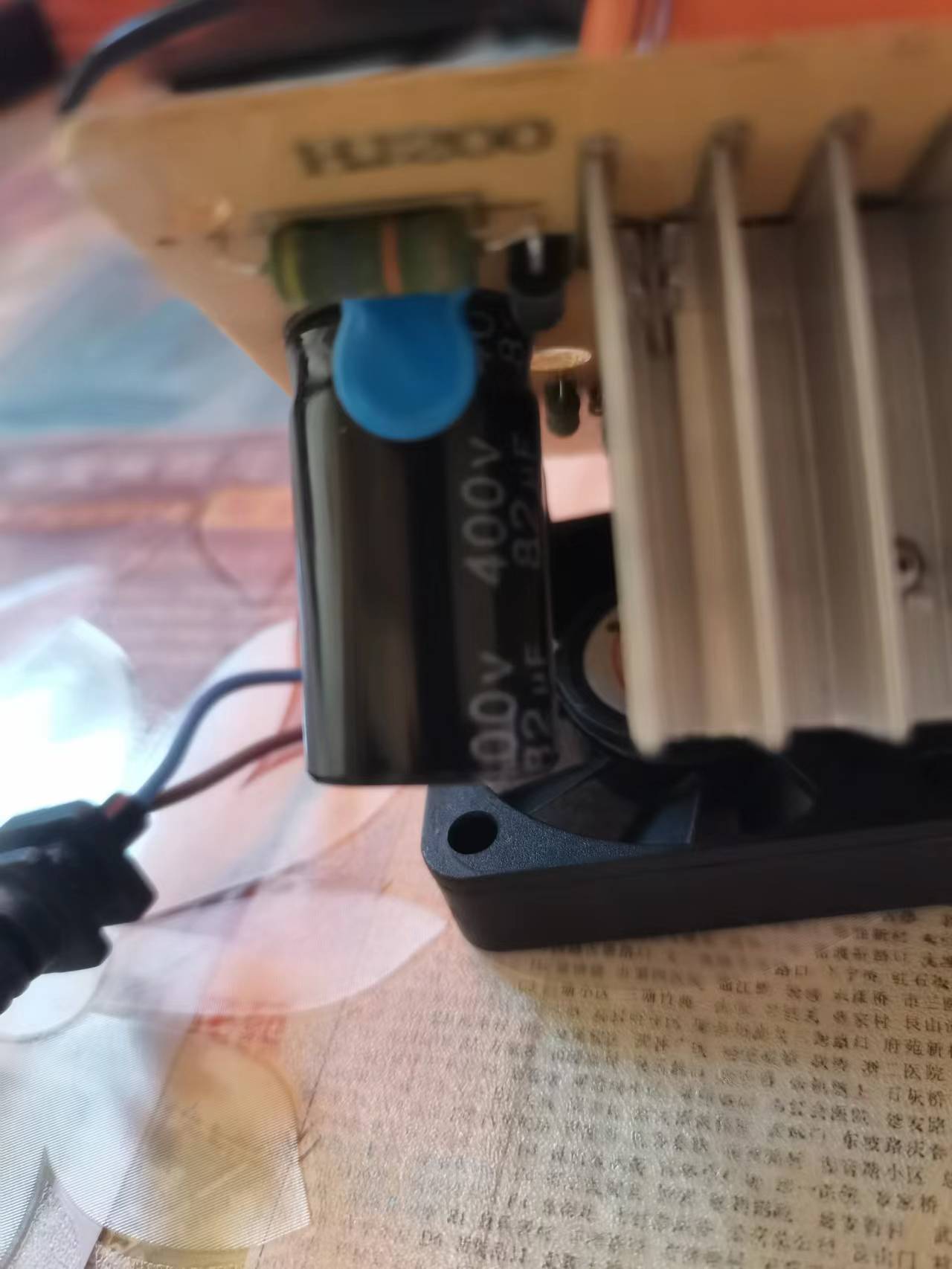

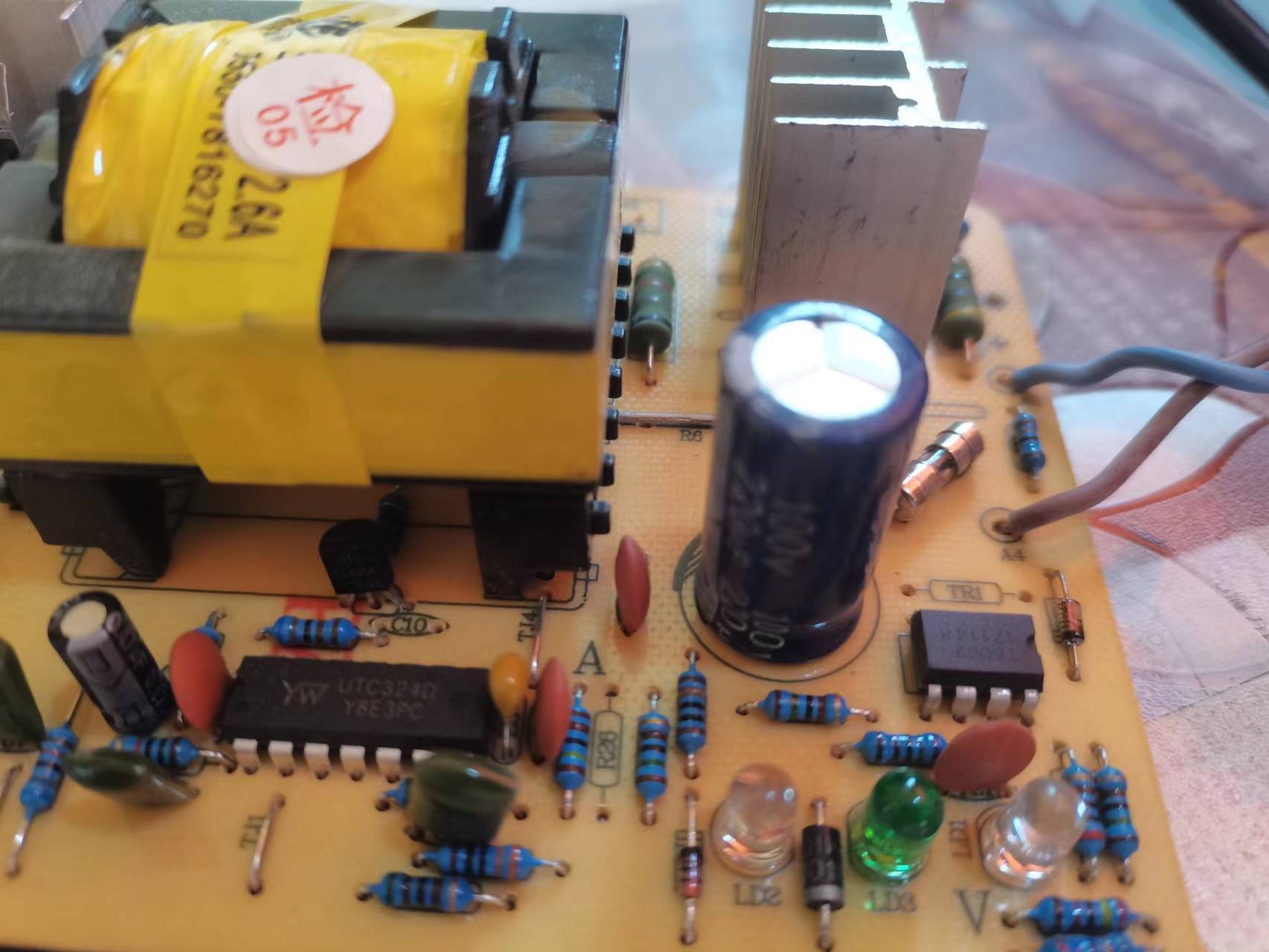

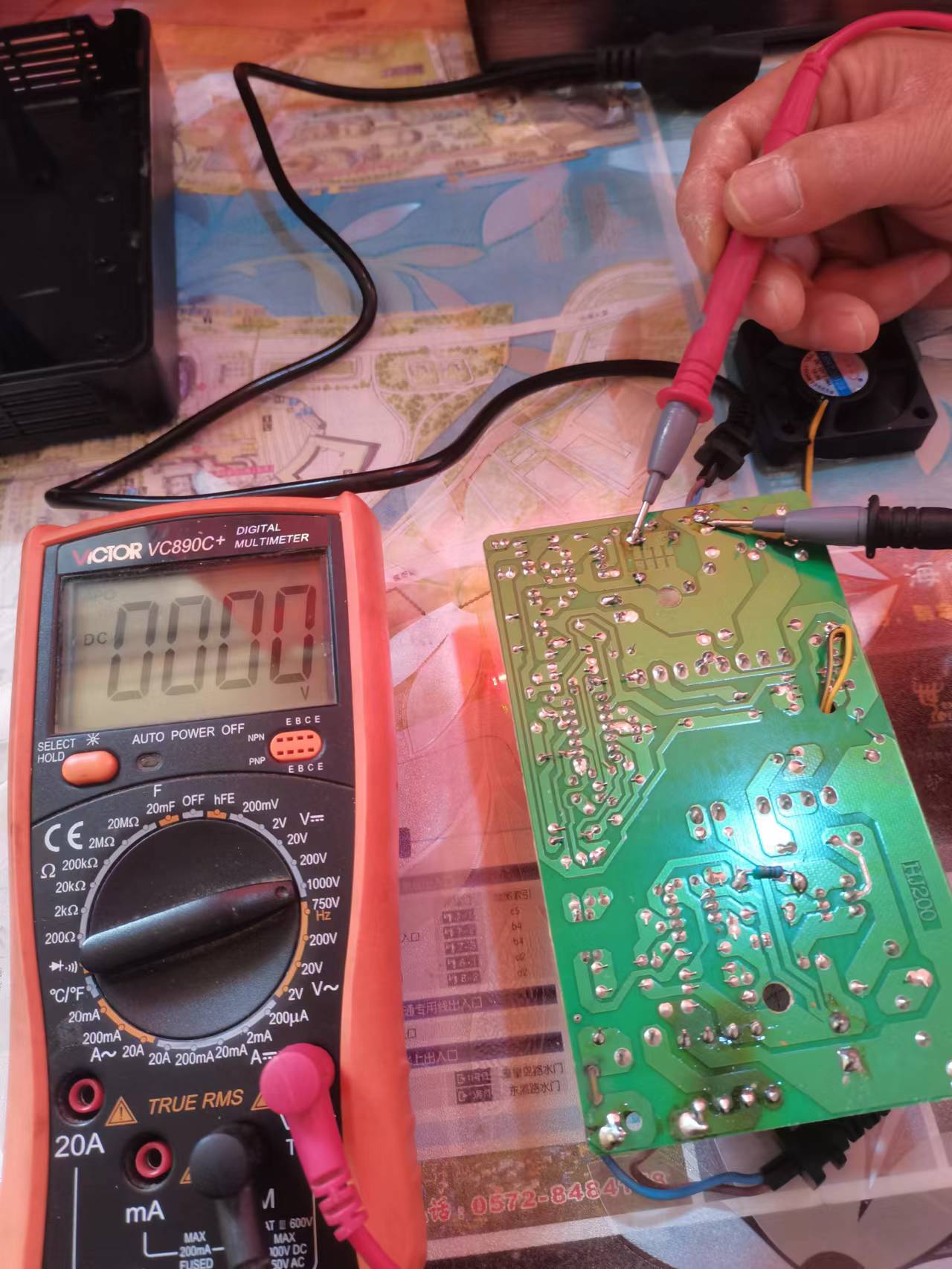

打开充电器，先测量开关电源的直流300V电压（那个大电容两端），实测318V，正常。再找到充电输出端100V滤波电容，测其两端空载输出电压69V也正常。再测输出电源线两端无电压。如图三 、四、五、六、七。
图三
图四
图五
图六
图七

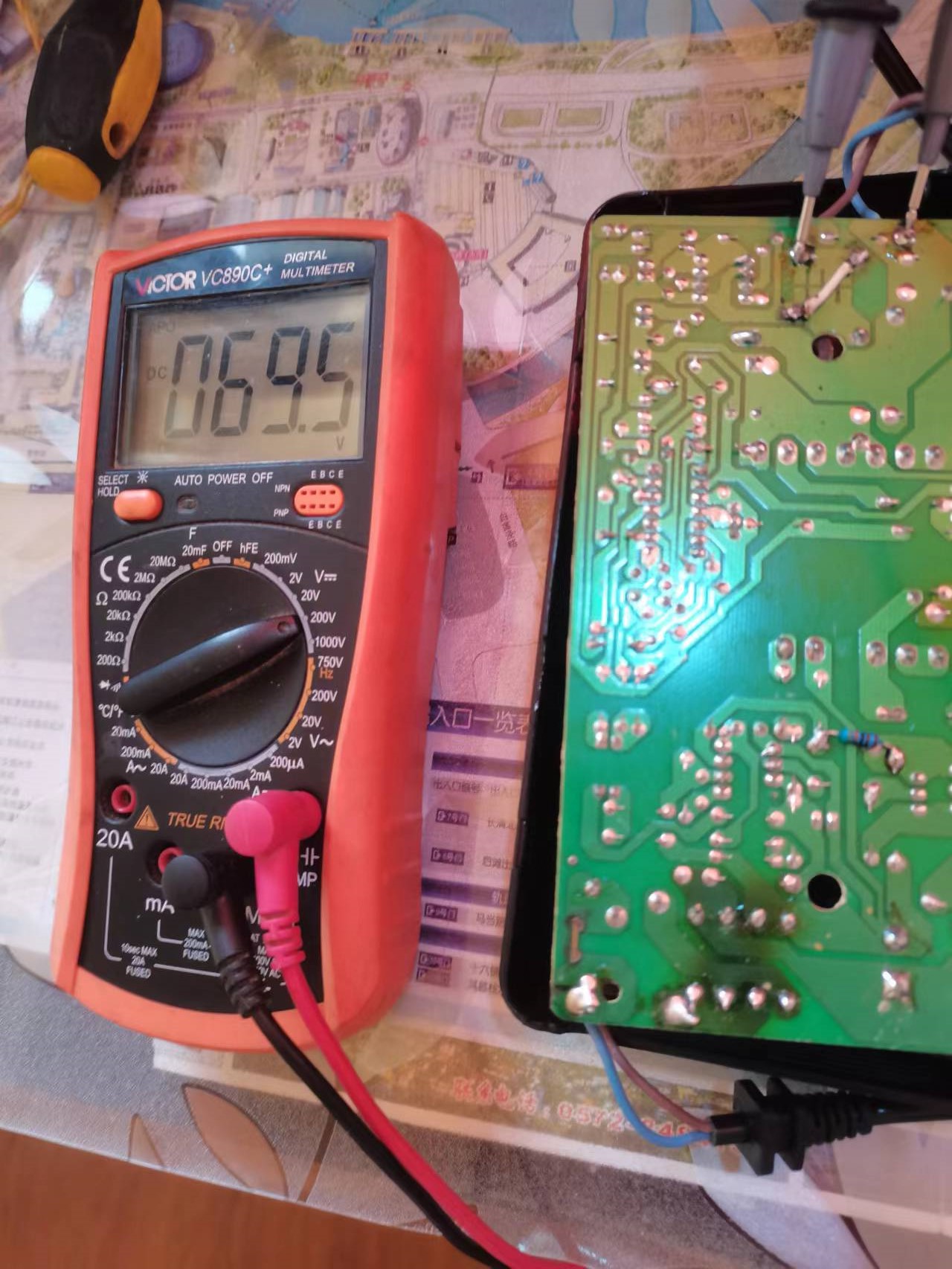

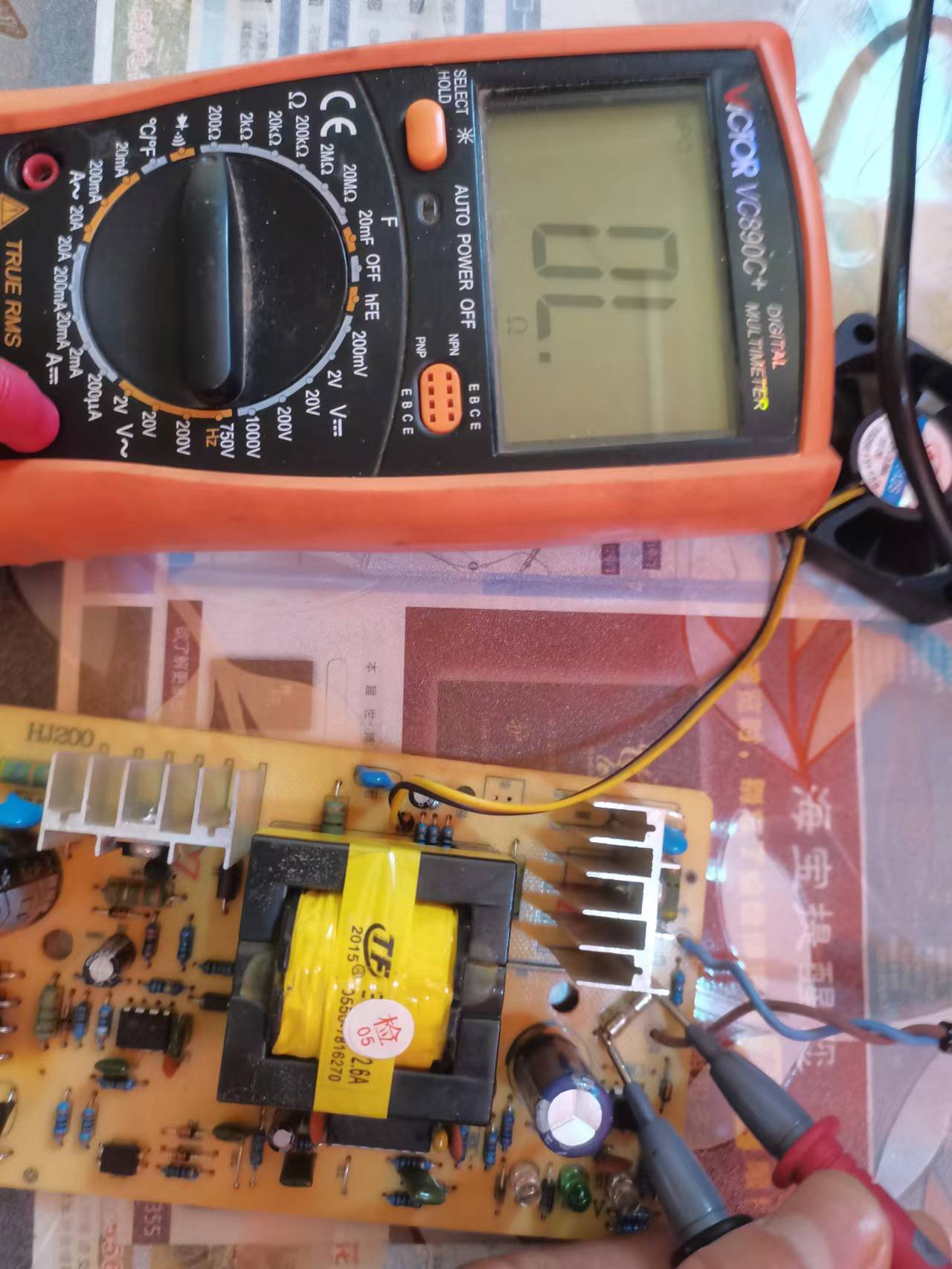

然后找到一个输出端保险丝，发现已开路，由于手头无同型号保险丝，应急用一根异线代替，焊在原保险丝两端。插上电源，测得输出端电源线两端电压恢复到69.5V，为了验证一下，在输出端接上一个200V、100W灯泡，灯泡能点亮。图八、九、十、十一、十二。
图八
图九
图十
图十一
图十二
装好充电器，给电瓶车充电，充电指示灯亮起，能正常充电，至此没花一分钱，完美修复一个不充电的充电器。图十三、十四。
图十三
图十四
有时候只要多动手，家里的各种小电器都是能够修好的。大家有没有同感！今天的维修分享到此结束，希望能给大家带来一点启发的帮助！
