概述

FM6215系列采用CMOS工艺制造的高精度、低功耗低压差稳压器。该系列具有极低的静态电流,输出电压3.3v的产品静态功耗仅为0.9uA(TYP),最大输出电流可达到300mA。

产品采用SOT23-5封装，因此，该系列适用于需要高密度安装的应用场合，例如便携式移动设备。该系列产品可根据客户需要选择1.2V~5.0V的输出电压。该系列产品还可使用低ESR陶瓷电容器增加输出稳定性。芯片内置折返式限流电路，可有效保护负载短路等异常情况。此外，CE使能可允许关闭LDO的输出，从而进一步降低了系统功耗。

特性

• 输出电流能力：200mA(，最大值300mA，@Vout=3.3V,VIN=4.3V)
• 输入输出电压差：320mV@Iout=100mAVout=3.3V
• 输入电压范围：1.5V~6.0V

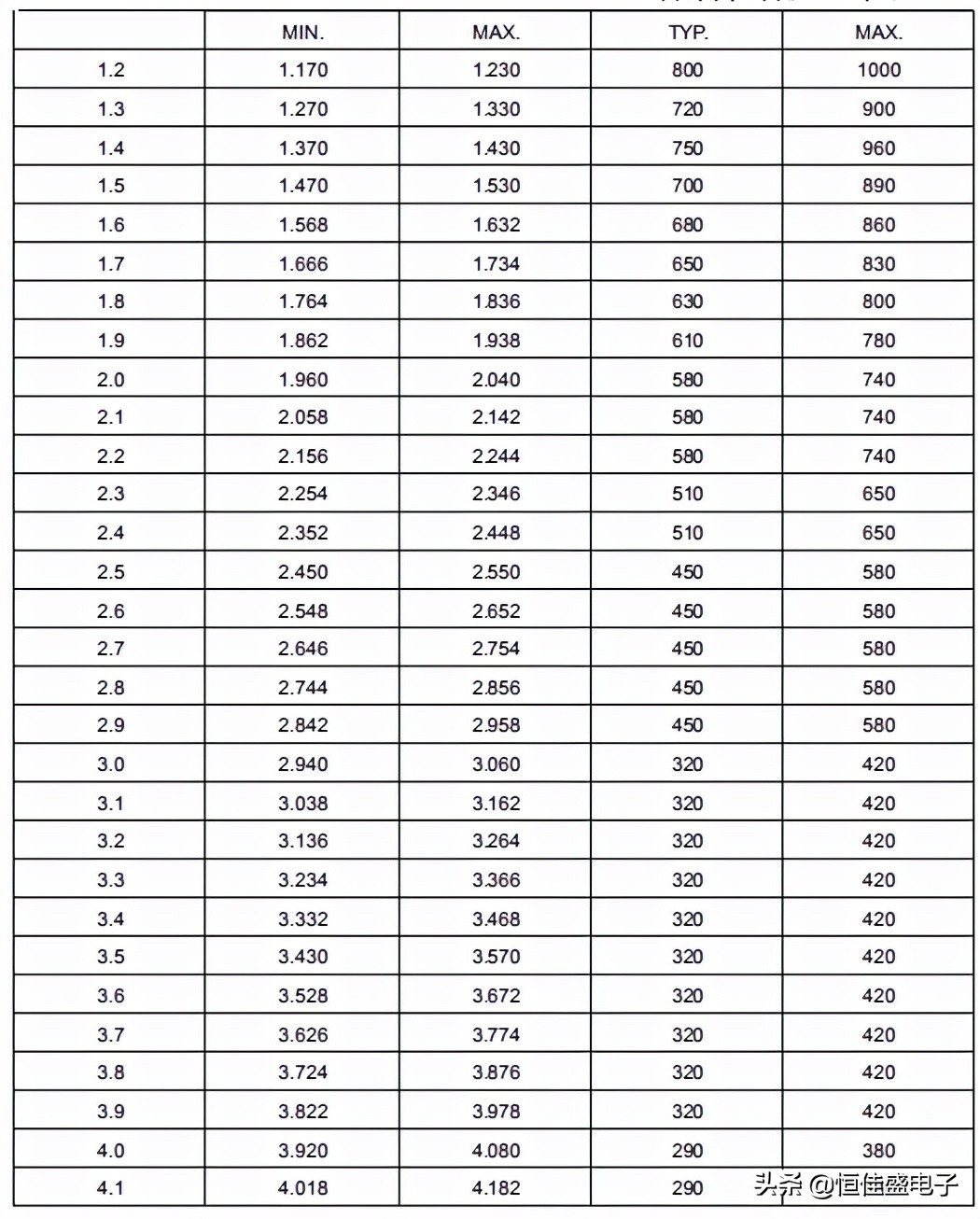

• 输出电压范围：1.2V~5.0V(0.1V增量)
• 输出电压精度:：±2%@1.5V<Vout≤5.0V
• ±30mv@1.2V≤Vout≤1.5V
• 低静态功耗：0.9uA(TYP)@Vout=3.3v。待机电流:小于0.1uA
• 工作温度范围:-40℃~85℃
• 低ESR电容兼容:陶瓷电容器
• 内置限流器电路

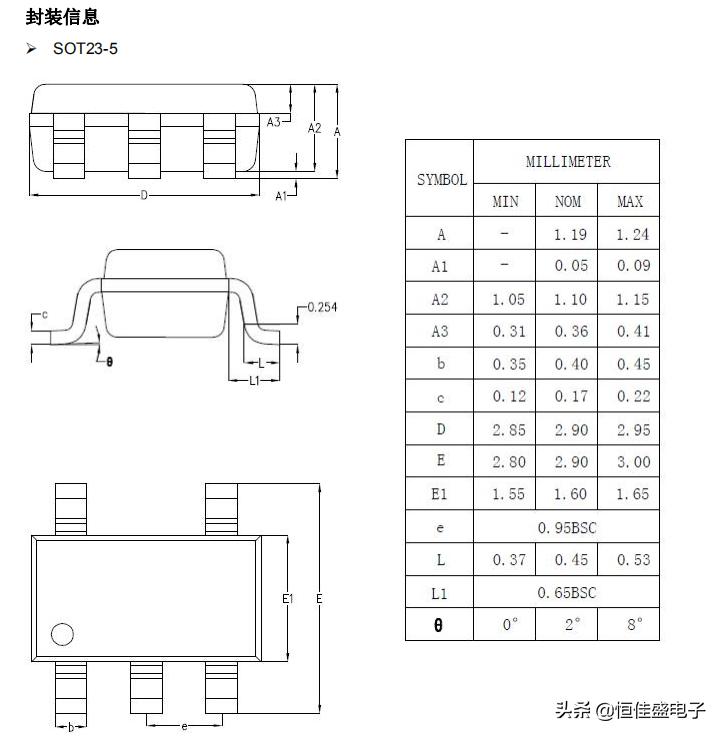

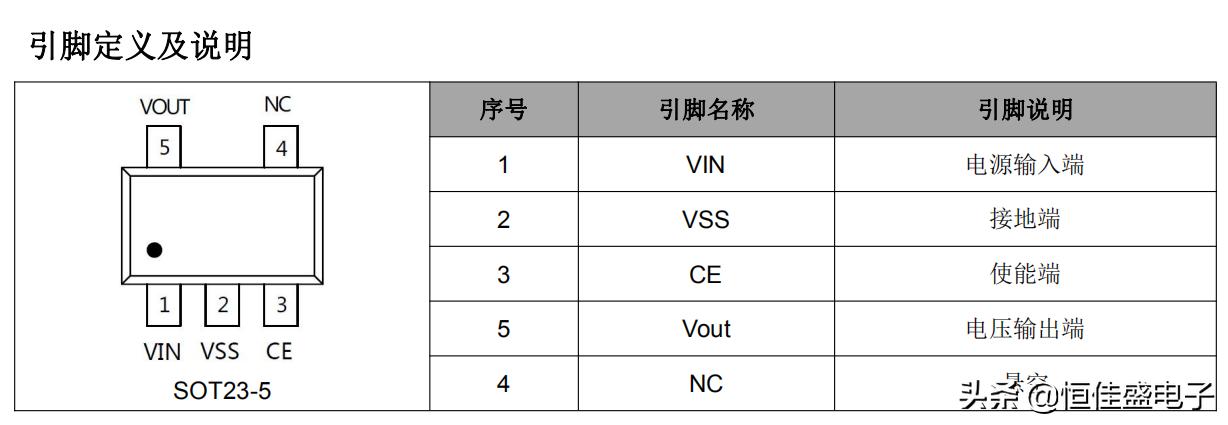

• 封装形式：SOT23-5

应用

• 智能手机/移动电话
• 便携式游戏机
• 数码相机/摄像机
• 数字音频设备
• 移动设备/终端

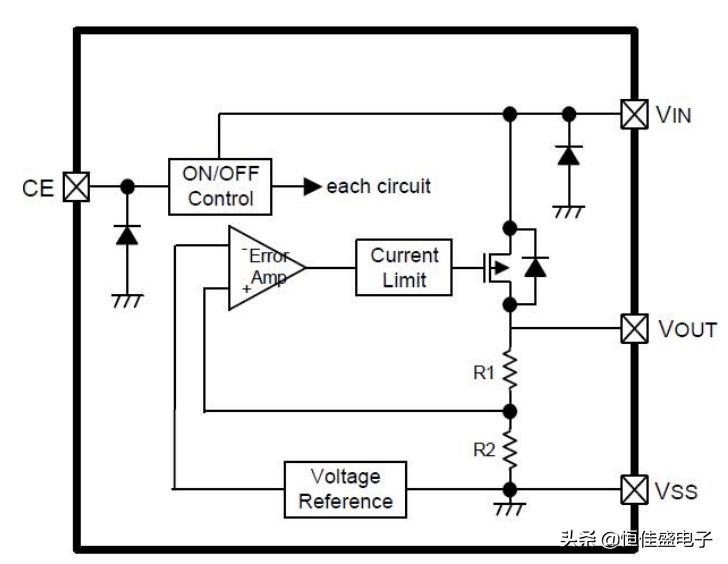

操作说明

短保护电路

FM6215 系列的调节器通过内置的折返式限流保护电路。当负载电流达到当前的极限水平时，限流电路开始工作， 输出电压下降。由于输出电压下降，折返式限流电路控制，输出电流进一步降低。当输出销短路时，电流约为10mA。

CE引脚

集成电路的内部电路可以通过与 FM6215B 系列的 CE 信号进行操作或关闭。在关机模式下，VOUT pin 的输出 将通过内部下拉电阻下拉到 VSS 水平。FM6215 系列的“CE”使能控制电压。建议使用 VIN 或 VSS 电压。CE 电平设置不合理，可能会导致集成电路内部电路的电流增加。

使用说明

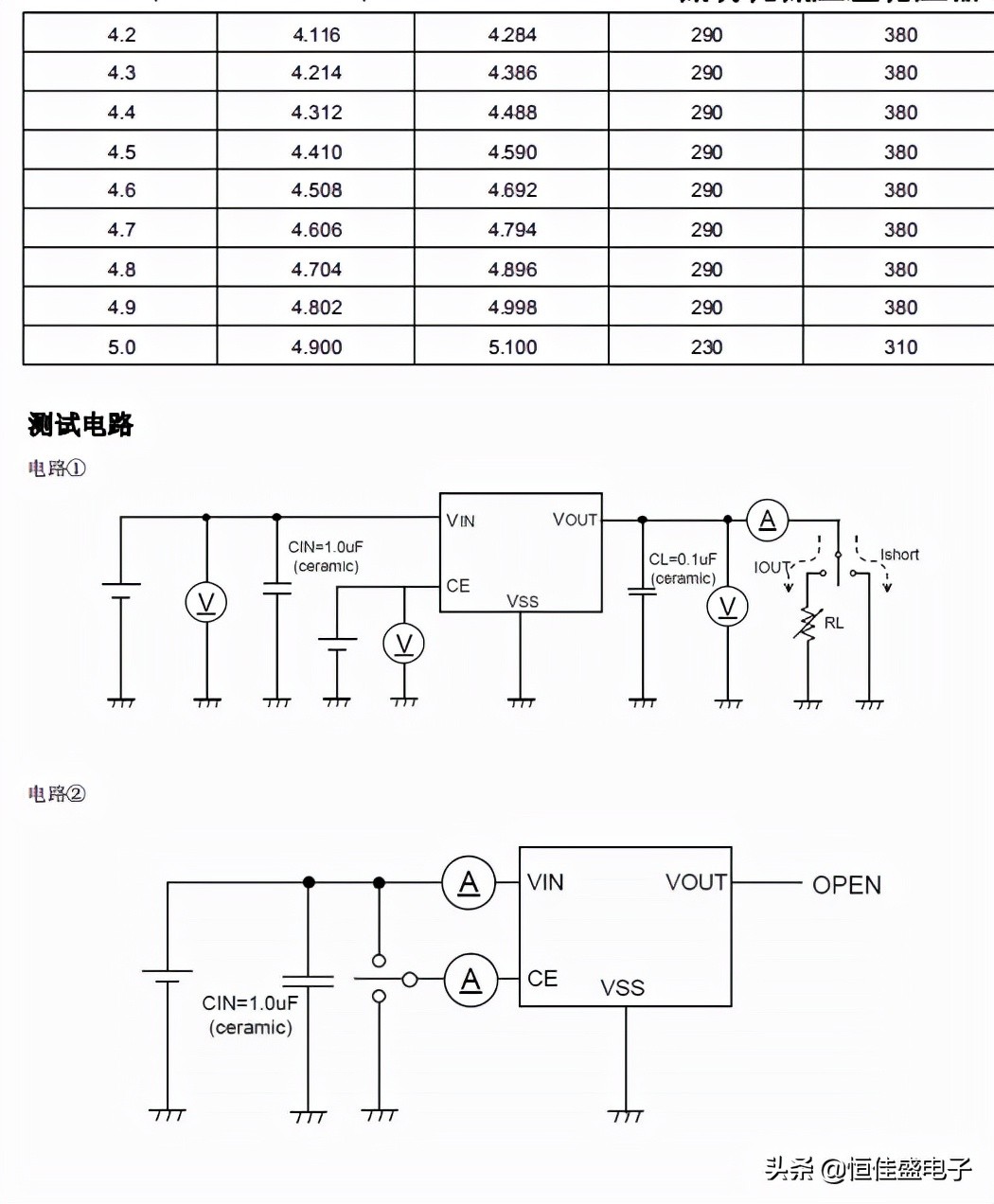

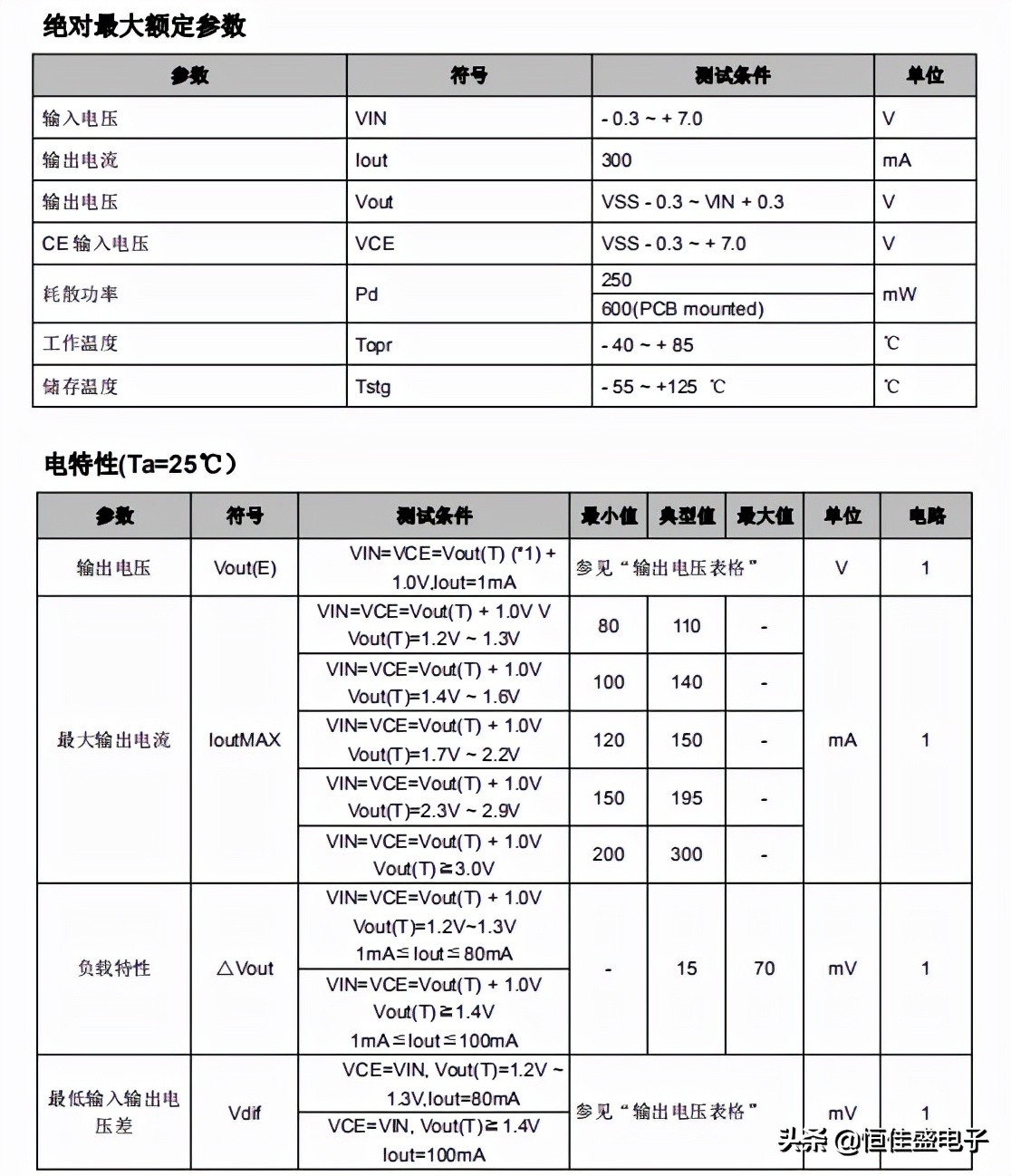

1. 请在规定的绝对最大额定值下使用这个 IC。如果超过额定值，IC 可能会发生故障。
2. 如果布线阻抗高，操作可能变得不稳定。 噪声和/或相位滞后取决于输出电流。

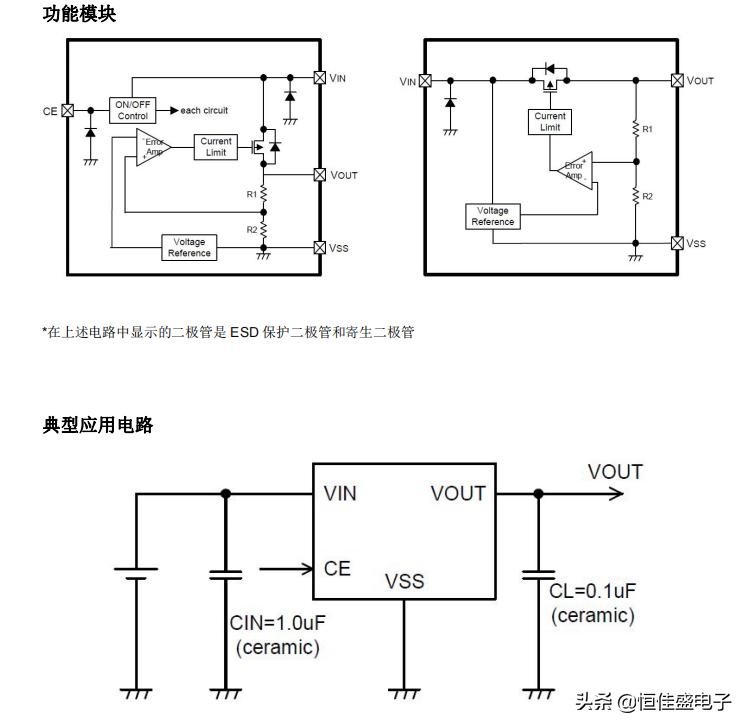

3. FM6215 系列，为了稳定 VIN 的电压水平，建议 VIN 引脚和 VSS 引脚之间采用 0.1 至 1μF 输入电容（CIN）。此外，为了防止瞬态响应引起的下冲和过冲，建议 VOUT 引脚和 VSS 引脚之间采用 0.1~1.0uF 的输出电容（CL）。并且，请将输入电容（CIN）和输出电容（CL）尽可能靠近芯片。
