抗震支吊架施工流程是怎样的呢 (抗震支吊架安装及加固注意事项)

5. 施工工艺

5.1 施工工艺流程 （见图5.1工艺流程图）

图 5.1工艺流程图

5.2 抗震支架计算及设置

5.2.1 抗震支吊架的计算

5.2.1.1水平地震力应按额定负荷时的重力荷载计算。 5.2.1.2干管的侧向抗震支撑应计入未设抗麓支撑支管道的纵向水平地震力。 5.2.1.3水平管线侧向及纵向抗震支吊架间距应按下式计算:

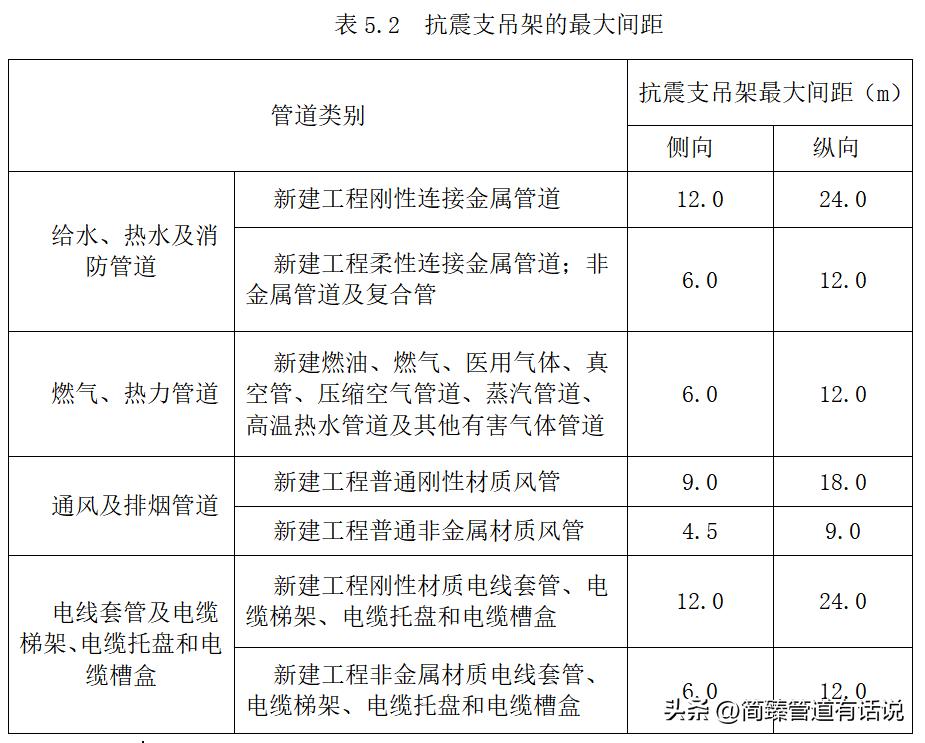

式中 : l 一一水平管线侧向及纵向抗震支吊架间距 (m) ; l 0 一一抗震支吊架的最大问距 (m)，可按表 5.2的规定确定;

αEk一一 水平地震力综合系数，该系数小于1.0时按1.0取值; k一一抗震斜撑角度调整系数。当斜撑垂直长度与水平长度比为1.00 时，调整系数取1.00; 当斜撑垂直长度与水平长度比小于或等于1.50 时，调整系数取1.67; 当斜撑垂直长度与水平长度比小于或等于2.00 时，调整系数取2.33。
