利用西门子PLC1200做主站实现与PC机安装的从站通讯
先看效果图：

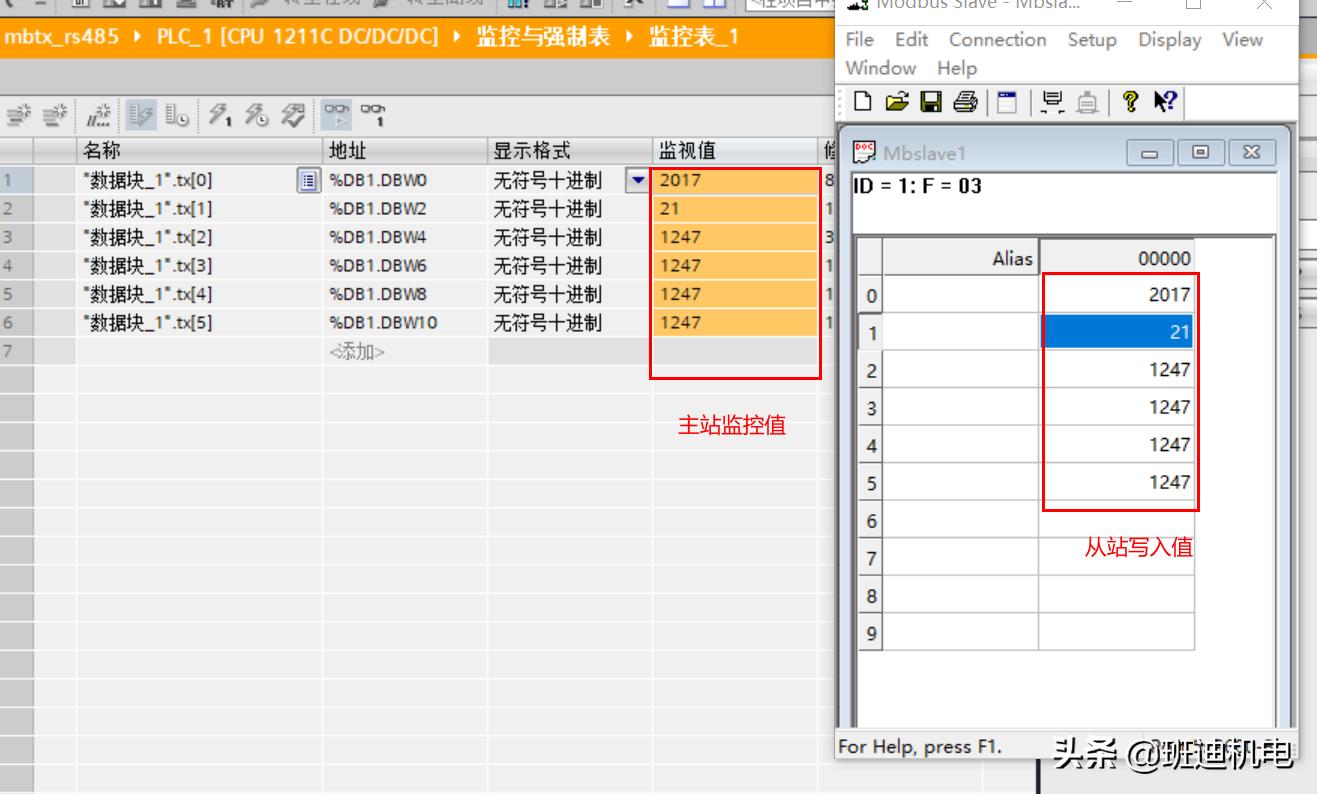

通讯图
1.准备工作
- 主机CPU 1211C DC/DC/DC 固件版本 V4.2
- 通讯卡CB 1241 RS485 固件版本V1.0
- USB转串口工具
- 软件：博图V15 ModbusSlaveSetup64Bit

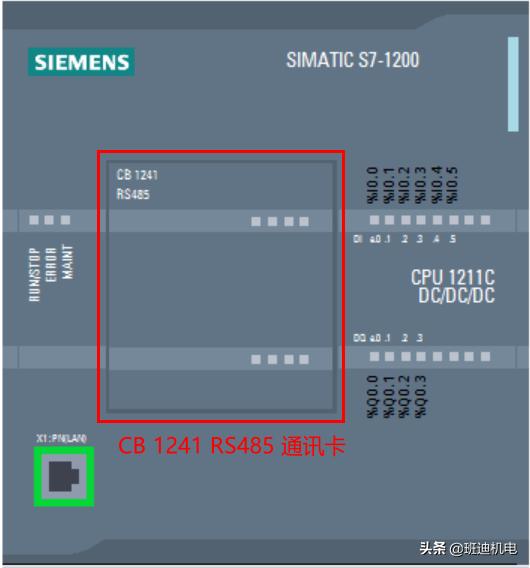

安装号CB1241板卡的主机
设定基础参数
主站：
在CB 1241属性中设置如下：
CB 1241属性设置通讯参数
从站：

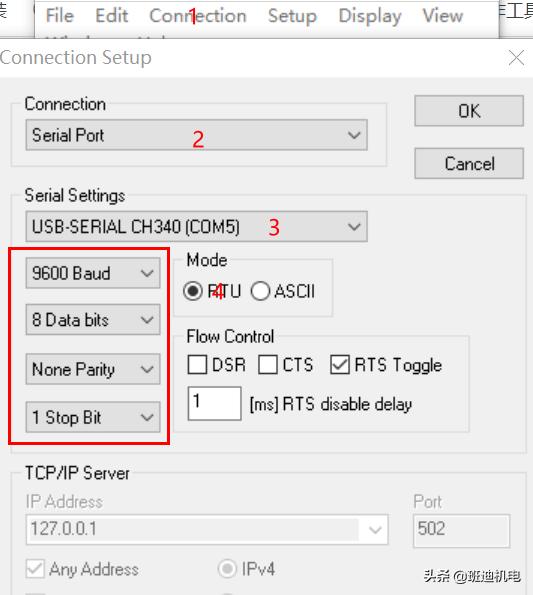

ModbusSlaveSetup64Bit软件中设置波特率等参数
波特率等设置

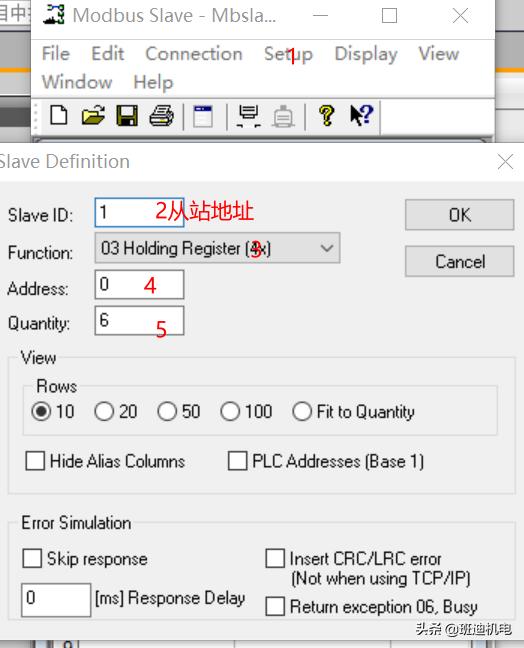

设置从站地址，读取寄存器40001开始 起始位0 ，读7位；
2.主程序写入

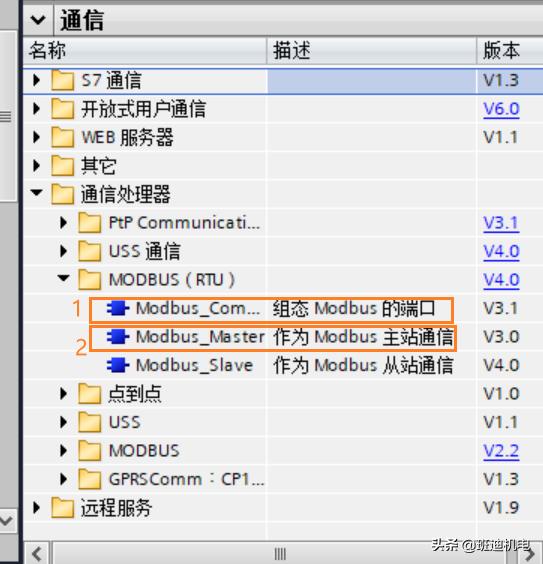

指令库

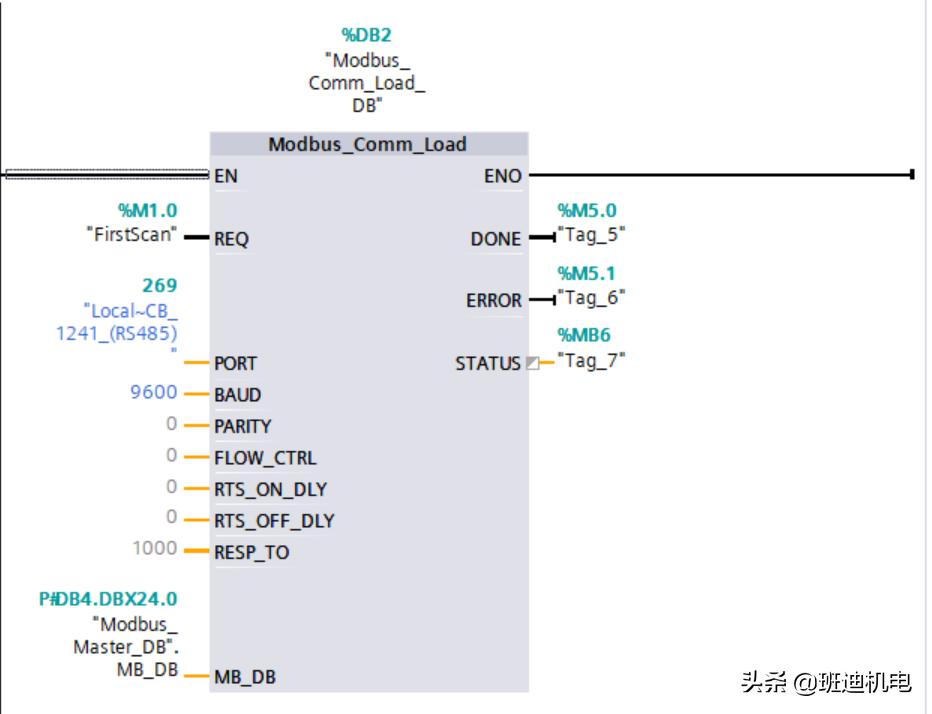

Modbus_Comm_Load_DB_1

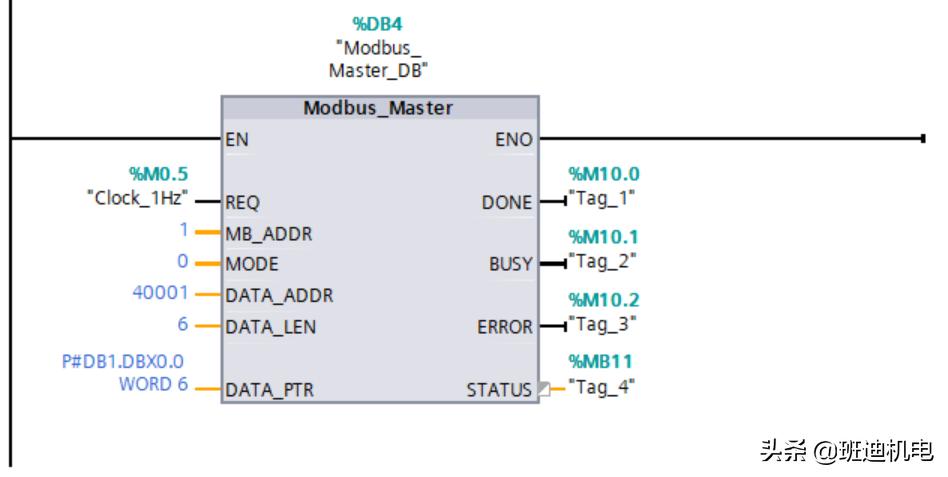

Modbus_Master_DB_1

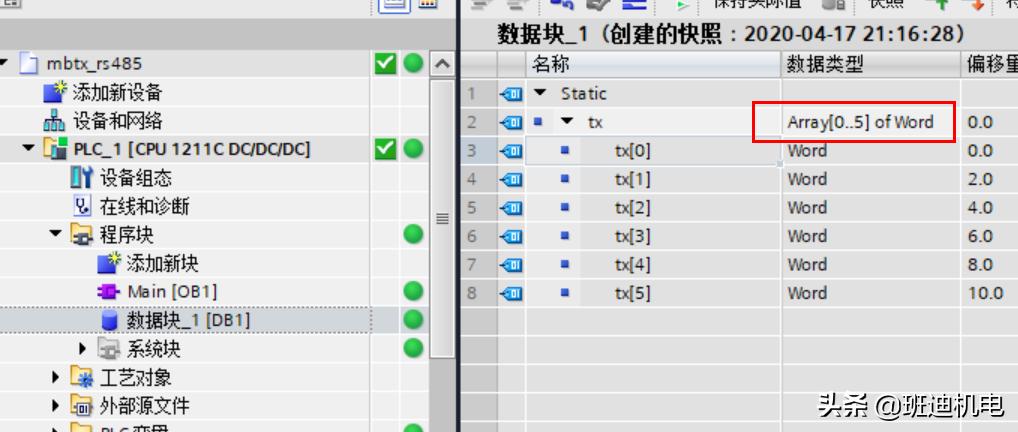

数据块
3.后记
Modbus_Comm_Load_DB_1中MODE改为4，表示RS485双半工模式
设置MODE
